НФГ-7 Молниеотводы на базе опор НФГ 1

Запросить цену и срок

Москва +7 (495) 215-22-09

НФГ-7 Молниеотводы на базе опор НФГ

+14

фото

Версия для печати

Область применения: Защита от ударов молний зданий, сооружений, автозаправок и иных объектов.

Артикул производителя: НФГ-7
Вес (кг): 43
Высота (м): 7
Количество крепежных отверстий: 4
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 140
Назначение опоры: Молниеотвод
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 190
Способ установки: Фланцевая
Тип опоры: НФГ
Форма ствола опоры: Граненая

В наличии

Цена: от 12 535 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Молниеотводы на базе несиловых граненых опор и мачт служат для защиты зданий и сооружений от прямого удара молнии. Для их изготовления используют листовой прокат которому придают граненую форму. Поскольку грани выполняют функцию ребер жесткости, конструкция остается прочной и надежной при сравнительно небольшом весе. Выбор этих конструкций для молниеотвода позволяет снизить его вес.
На опору НФГ устанавливают штыревой молниеприемник длиной до 10 м, фиксируют болтами.

Производитель предлагает большой выбор опор разной высоты, поэтому вы без труда подберете подходящую модификацию для зон отдыха, хранилищ нефти, газа, топлива и других горючих материалов. Важно помнить, что высота дома или сооружения обязательно должна быть меньше высоты громоотвода, потому что молния бьет в самое высокое место. Устанавливают молниеотводы на базе опор НФГ фланцевым способом.

Чтобы защитить конструкцию от коррозии, поверхность обрабатывают методом горячего цинкования. Срок эксплуатации молниеотвода – 25–30 лет. По заявке заказчика мы нанесем на опору декоративное лакокрасочное покрытие любого оттенка.

Габаритные размеры молниеотводов

Основные параметры молниеотводов

Наименование опоры	Цена	Наименов-е закладного элем-та фундамента	H, мм	h1, мм	h, мм	А, мм	Б, мм	Масса*, кг
НФГ-5,0-З(2)-ц	12 535 ₽	ЗФ-16/4/К140-1,2-б	7000	1200	2000	190	140	43

H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.

Галерея

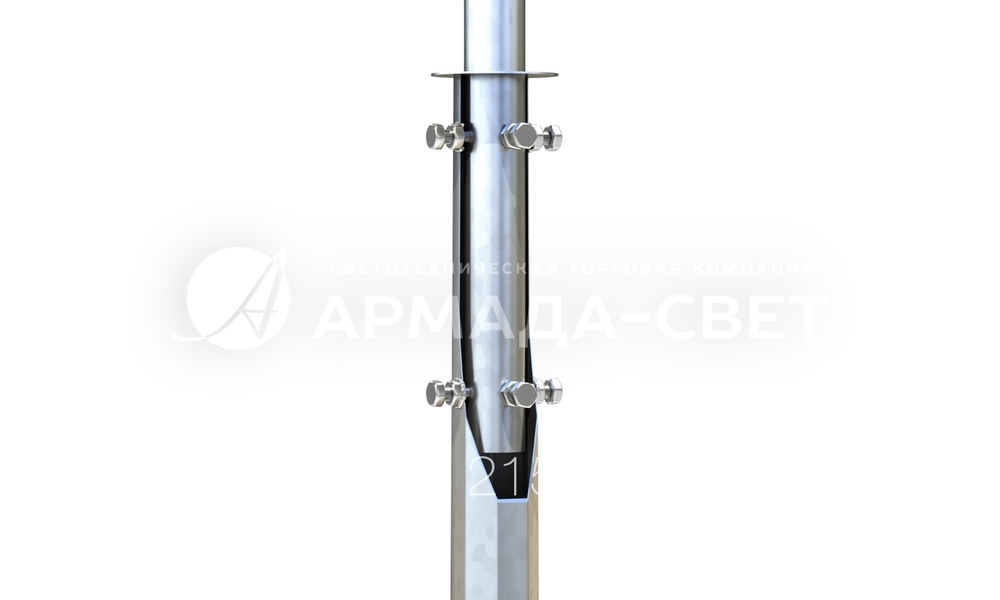

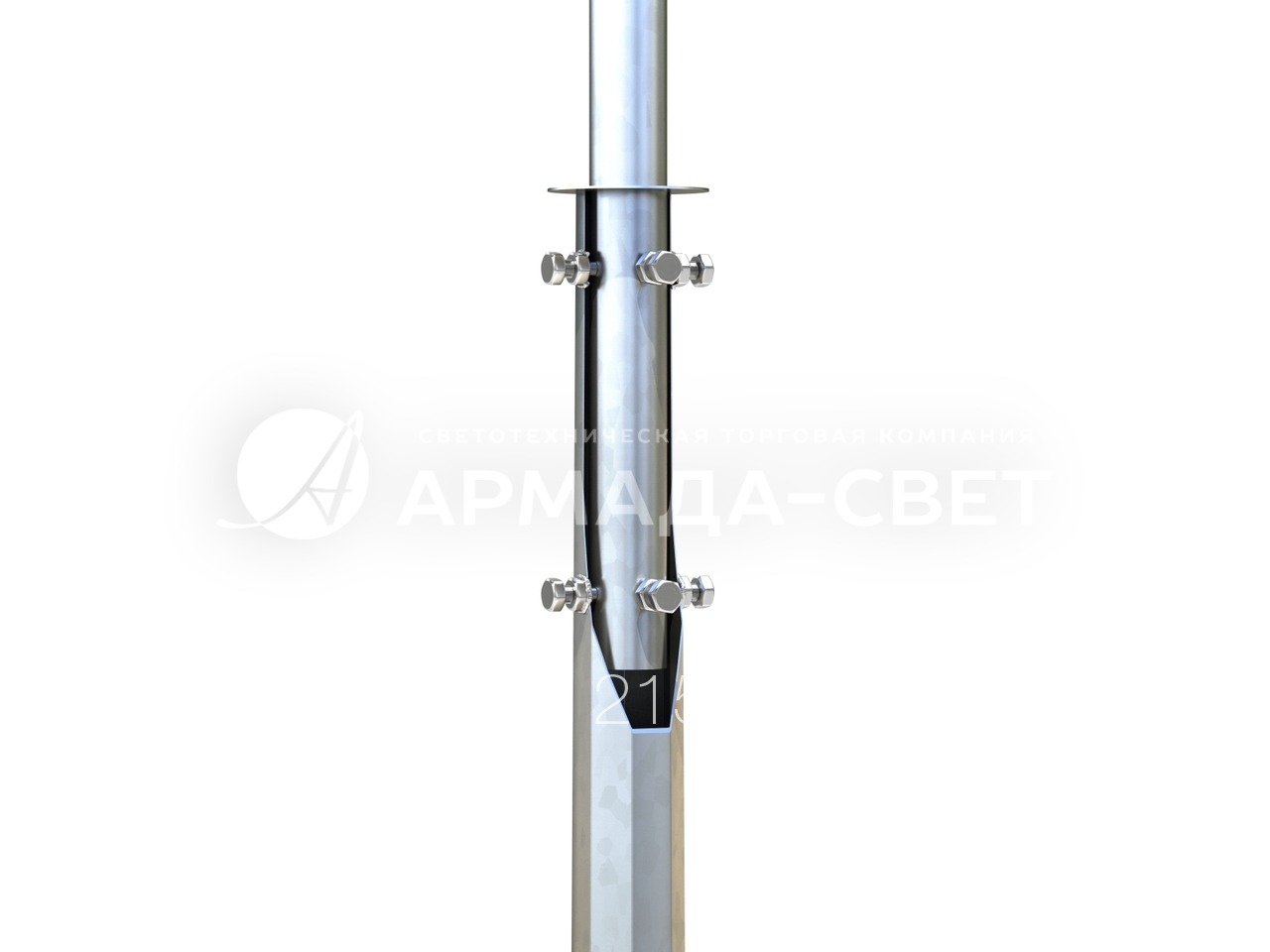

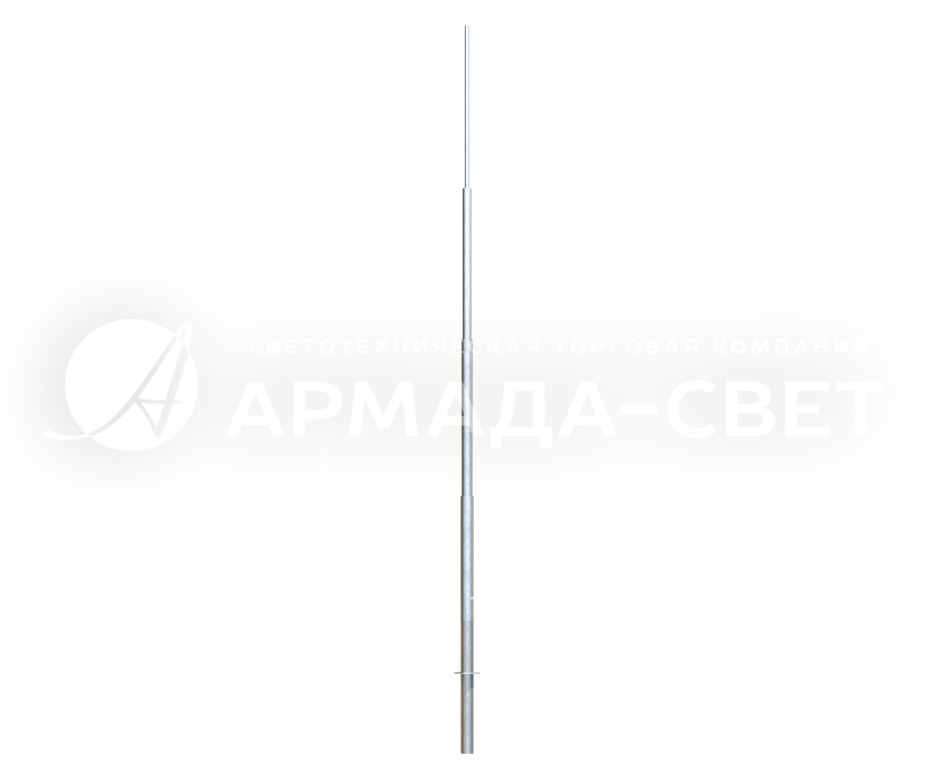

1) Несиловая фланцевая граненая опора модифицируется в молниеотвод путем установки штыря молниеприемника в оголовок. Штырь имеет хвостовик длиной 30 см и ограничительную шайбу. Фиксация производится с помощью 8 болтов.

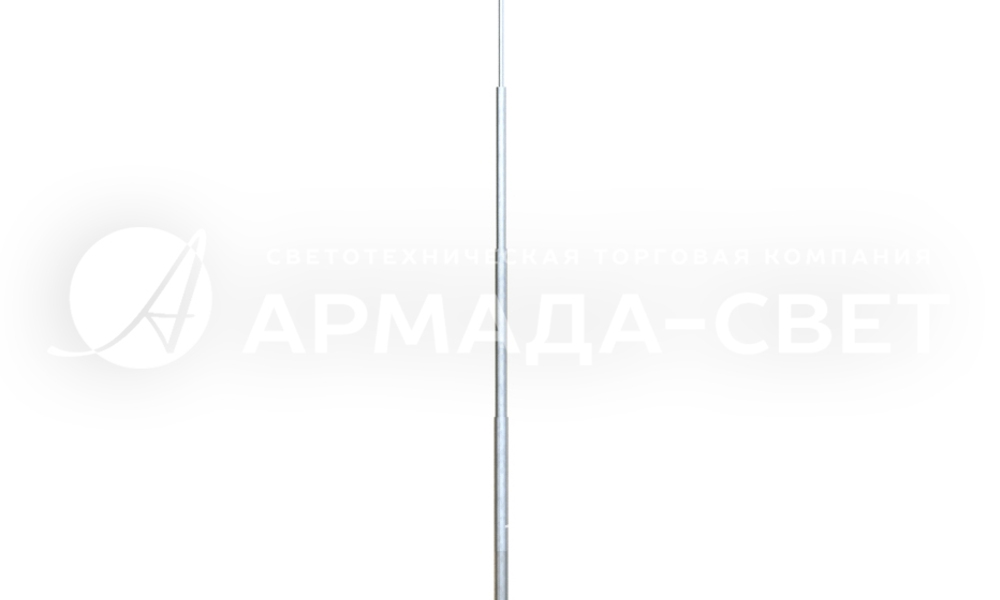

2) На фото представлена модификация молниеотвода, у которой ствол сделан из трубчатого проката. Стальные трубы применяются с целью упрощения технологии производства и уменьшения стоимости конструкций для покупателей.

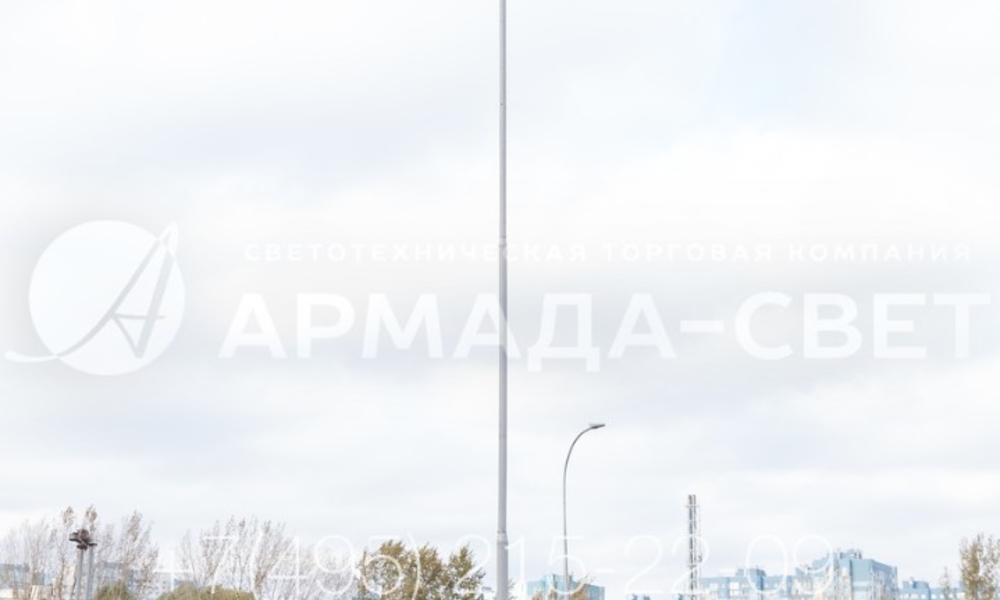

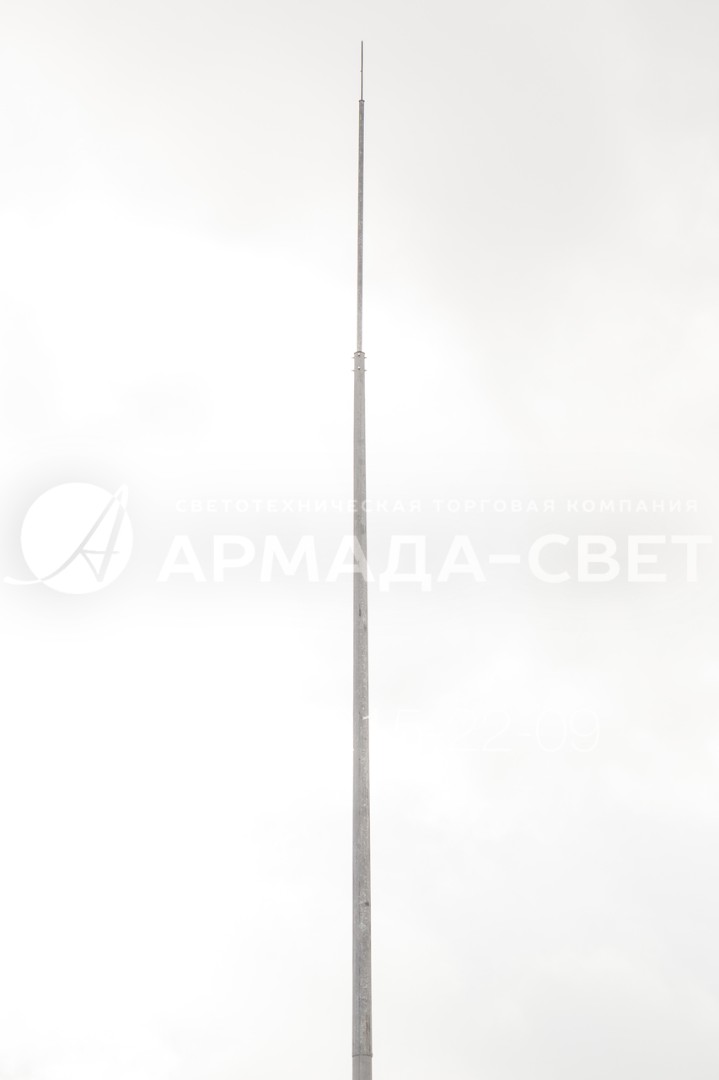

3) Стандартный молниеотвод на базе опоры НФГ имеет граненый ствол из листовой стали. Он выполнен в виде конуса, диаметр верхней части меньше диаметра у фланца. Такое строение увеличивает стабильность конструкции при сильном ветре.

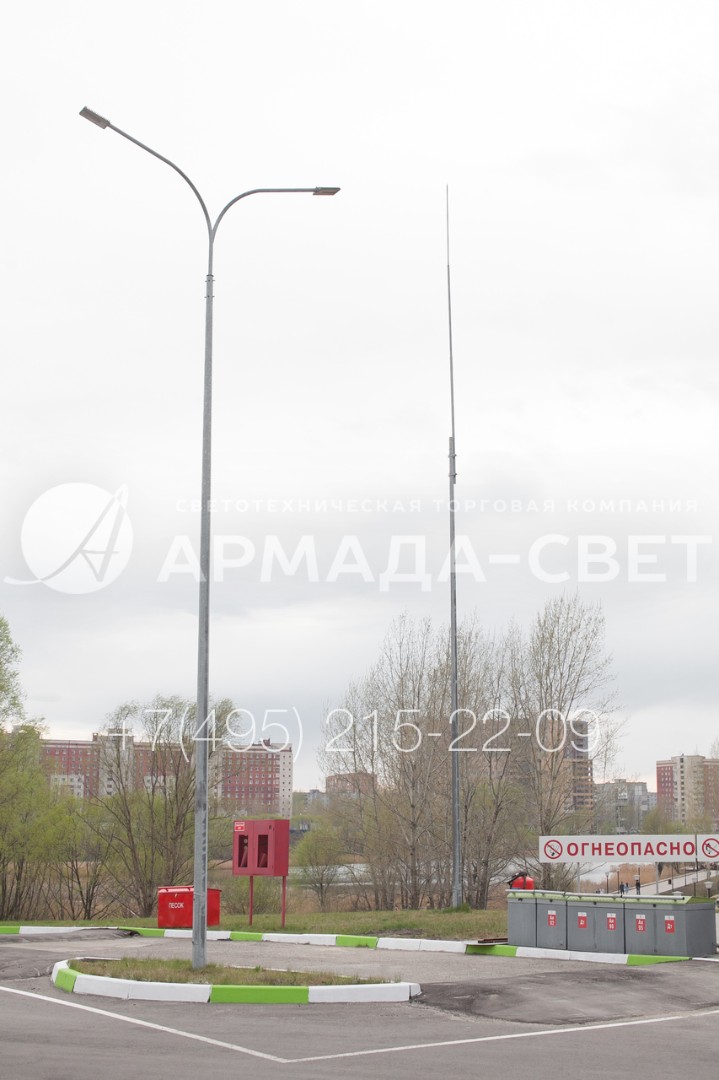

4) На фото изображена осветительная опора НФГ с двумя консольными светильниками и молниеотвод, сделанный на ее основе. Основным отличием является отсутствие кронштейна и наличие штыря молниеприемника.

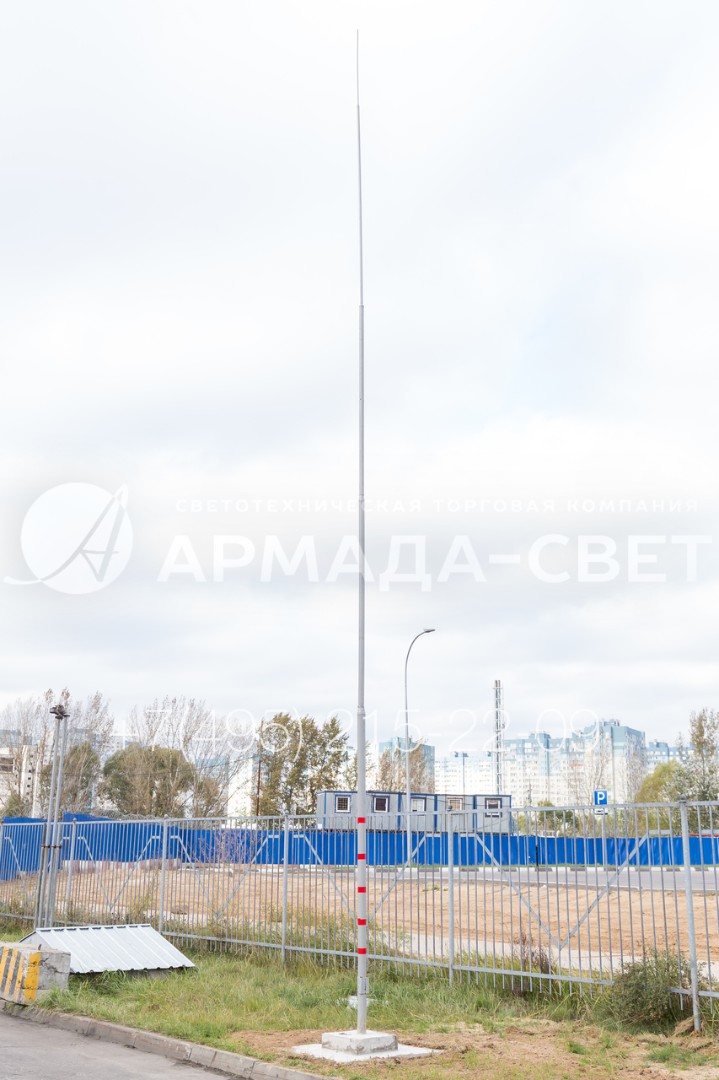

5) Ствол молниеотвода защищается от коррозии методом горячего цинкования. Окрашивание не проводится для уменьшения стоимости конструкции. В некоторых случаях возможно нанесение сигнальных полос красного цвета в нижней части.

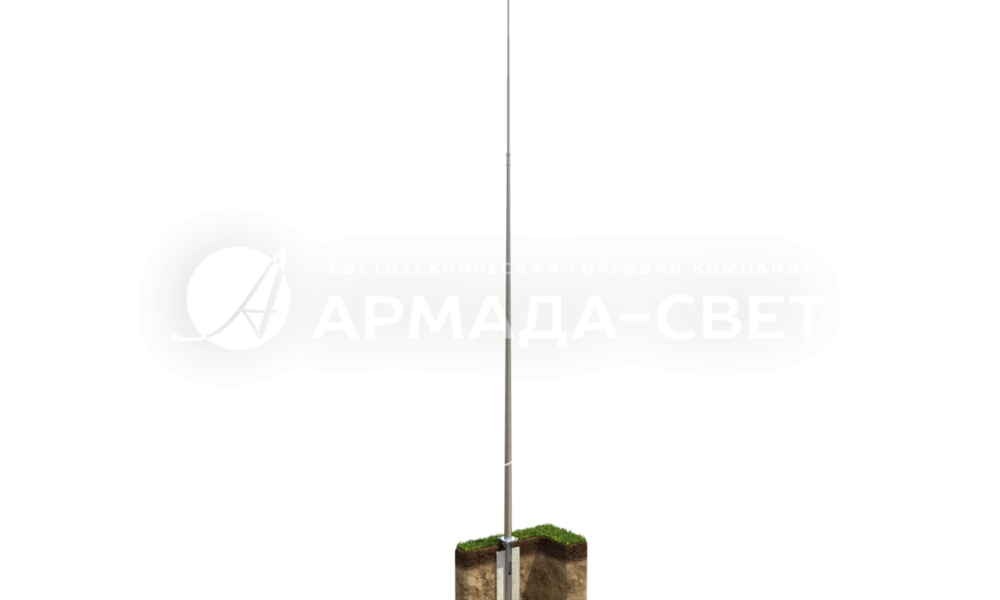

6) Для удобного монтажа в нижней части молниеотвода НФГ приваривается площадка для крепления на закладной детали фундамента. Используется трубчатая ЗДФ, размер которой подбирается по типовой технической документации.

7) Молниеотвод на базе опоры НФГ имеет граненое поперечное сечение. Оно необходимо для увеличения прочности конструкции. Она выдерживает большие нагрузки, но имеет малый вес благодаря использованию тонкой листовой стали.

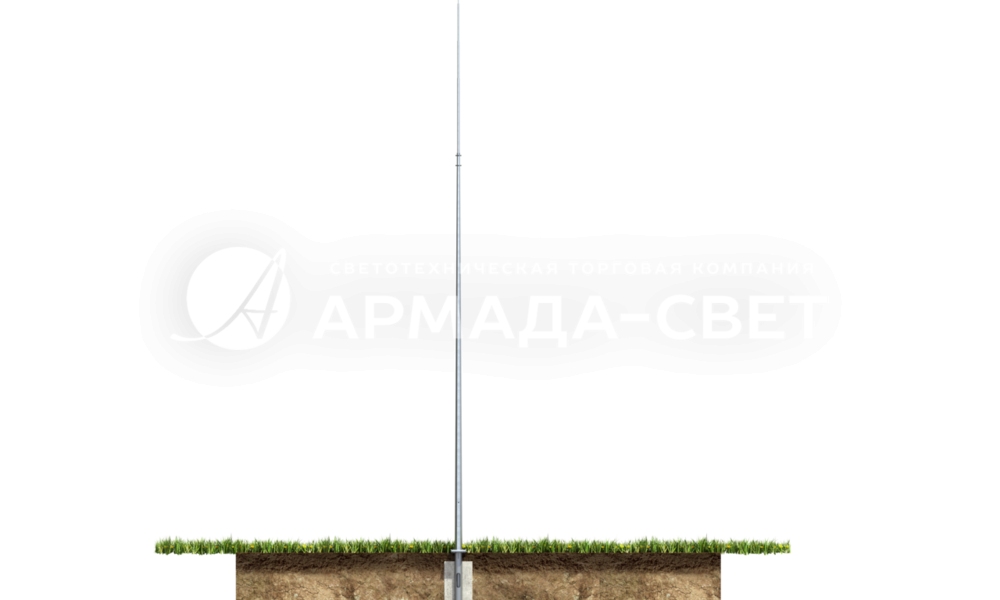

8) Для установки молниеотвода на месте эксплуатации необходимо пробурить котлован и забетонировать в нем ЗДФ. После застывания бетонного раствора наземная часть прикручивается с помощью болтов и гаек.
