НФГ-9 Молниеотводы на базе опор НФГ 1

Запросить цену и срок

Москва +7 (495) 215-22-09

НФГ-9 Молниеотводы на базе опор НФГ

+14

фото

Версия для печати

Область применения: Защита от ударов молний зданий, сооружений, автозаправок и иных объектов.

Артикул производителя: НФГ-9
Вес (кг): 51/88
Высота (м): 9
Количество крепежных отверстий: 4
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 140
Назначение опоры: Молниеотвод
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 190
Способ установки: Фланцевая
Тип опоры: НФГ
Форма ствола опоры: Граненая

В наличии

Цена: от 14 867 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Молниеотводы на базе несиловых граненых опор и мачт служат для защиты зданий и сооружений от прямого удара молнии. Для их изготовления используют листовой прокат которому придают граненую форму. Поскольку грани выполняют функцию ребер жесткости, конструкция остается прочной и надежной при сравнительно небольшом весе. Выбор этих конструкций для молниеотвода позволяет снизить его вес.
На опору НФГ устанавливают штыревой молниеприемник длиной до 10 м, фиксируют болтами.

Производитель предлагает большой выбор опор разной высоты, поэтому вы без труда подберете подходящую модификацию для зон отдыха, хранилищ нефти, газа, топлива и других горючих материалов. Важно помнить, что высота дома или сооружения обязательно должна быть меньше высоты громоотвода, потому что молния бьет в самое высокое место. Устанавливают молниеотводы на базе опор НФГ фланцевым способом.

Чтобы защитить конструкцию от коррозии, поверхность обрабатывают методом горячего цинкования. Срок эксплуатации молниеотвода – 25–30 лет. По заявке заказчика мы нанесем на опору декоративное лакокрасочное покрытие любого оттенка.

Габаритные размеры молниеотводов

Основные параметры молниеотводов

Наименование опоры	Цена	Наименов-е закладного элем-та фундамента	H, мм	h1, мм	h, мм	А, мм	Б, мм	Масса*, кг
НФГ-5,0-З(4)-ц	14 867 ₽	ЗФ-16/4/К140-1,2-б	9000	1200	4000	190	140	51
НФГ-7,0-З(2)-ц	25 652 ₽	ЗФ-20/4/К230-1,5-б	9000	1500	2000	320	230	88

H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.

Галерея

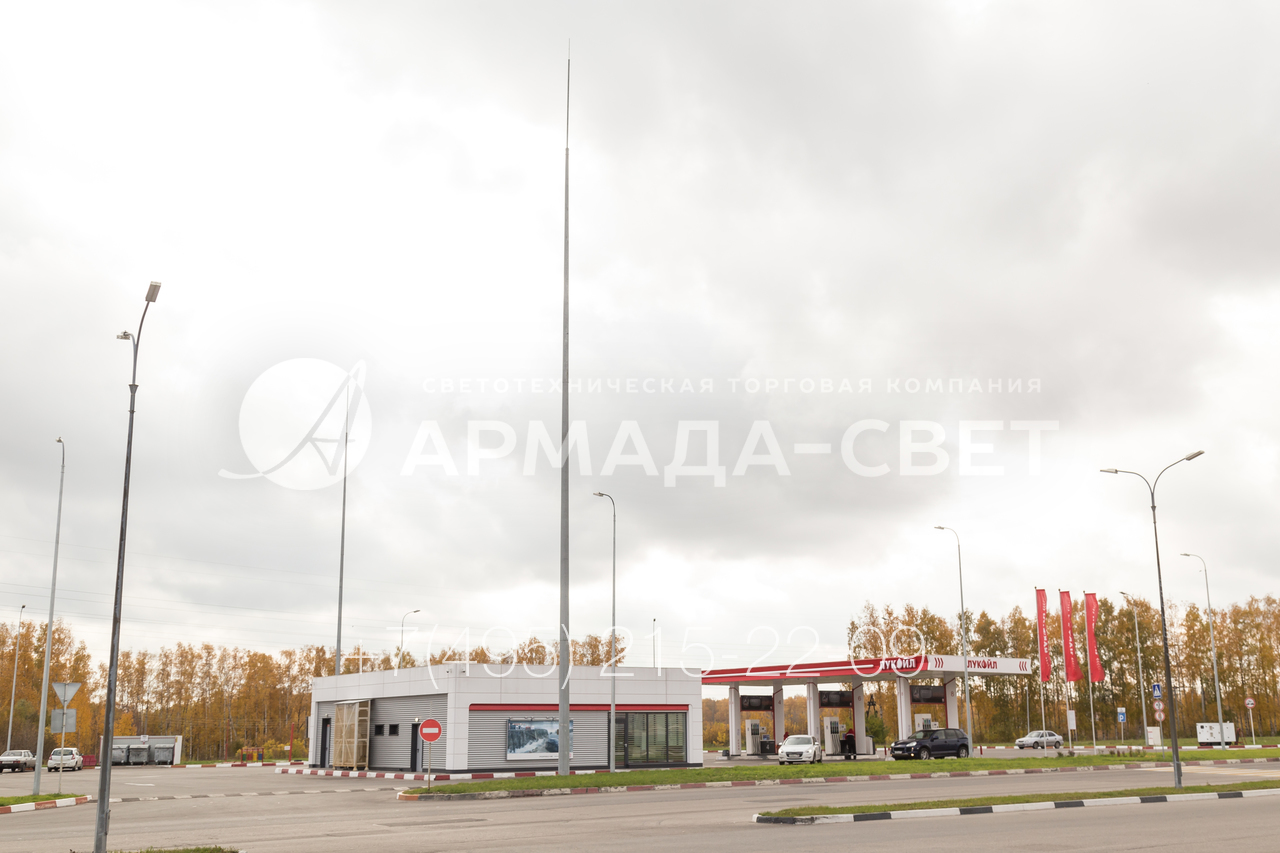

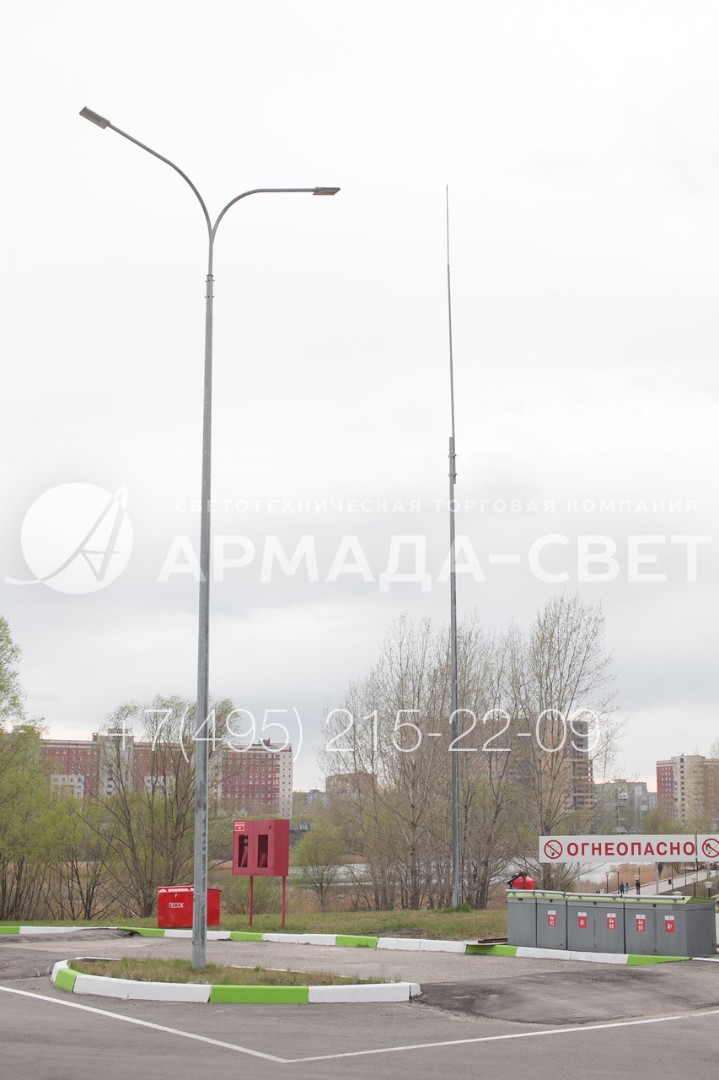

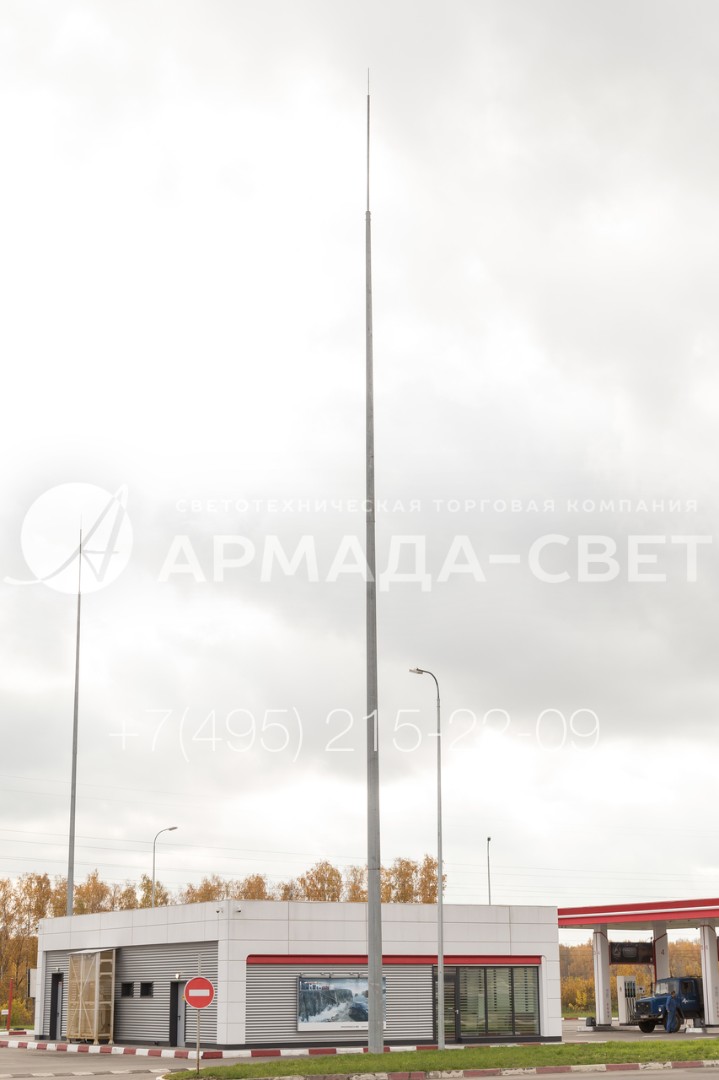

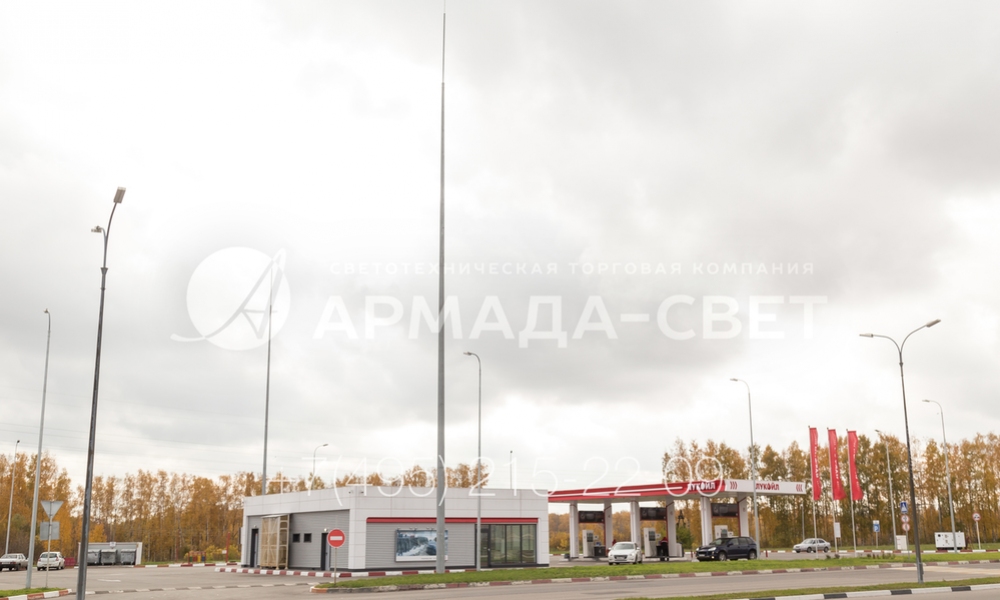

1) Изображенный на фото молниеотвод на заправке делается на базе граненой конической опоры с фланцевым типом монтажа. Отличием является только наличие на верхушке штыря молниеприемника. Он крепится на оголовок с помощью болтов или скоб.

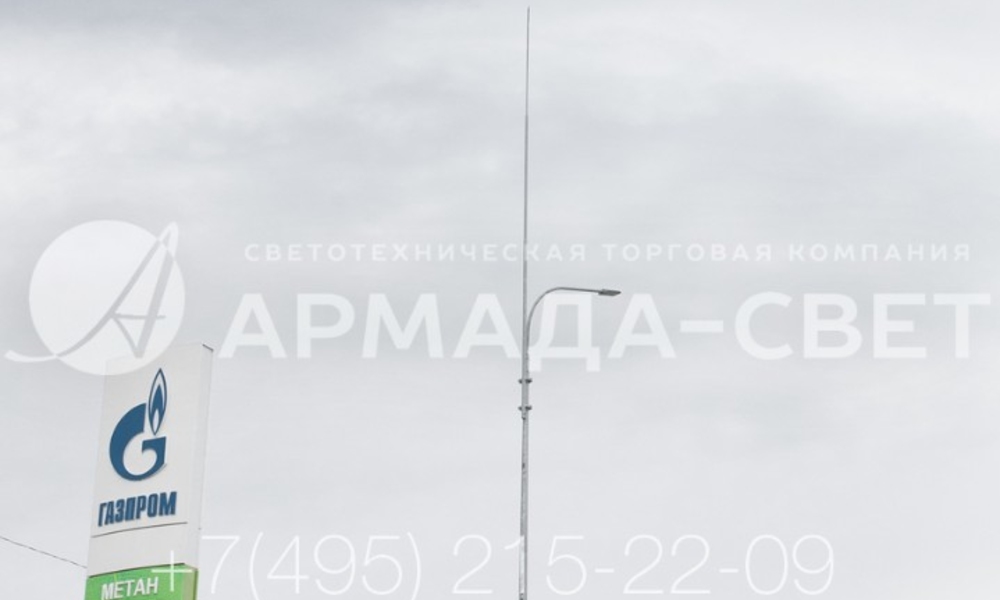

2) Молниеотводы могут совмещать защиту от ударов молний с освещением открытого объекта. В примере на фото на оголовке вместе с молниеприемником закреплен кронштейн с одним рожком под светильник консольного типа.

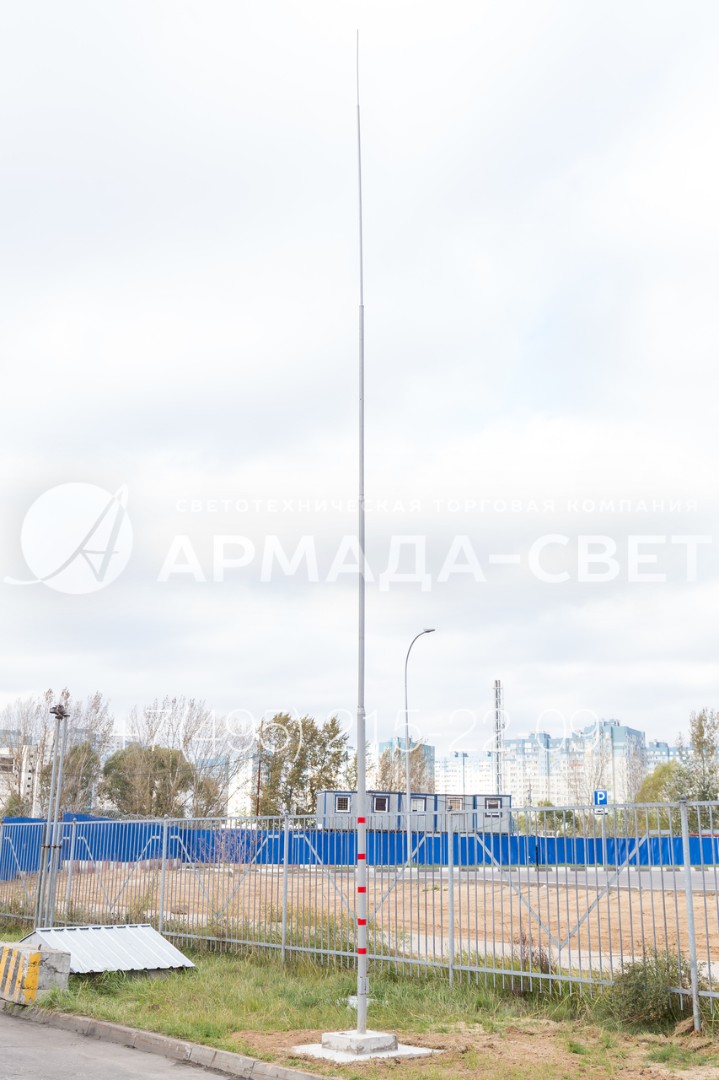

3) Если предполагается использовать молниеотвод на коммерческом, торговом или складском объекте повышенной опасности, нижняя часть конструкции окрашивается в сигнальные красные полосы. Полностью окрашивание не применяется для снижения цены конструкции.

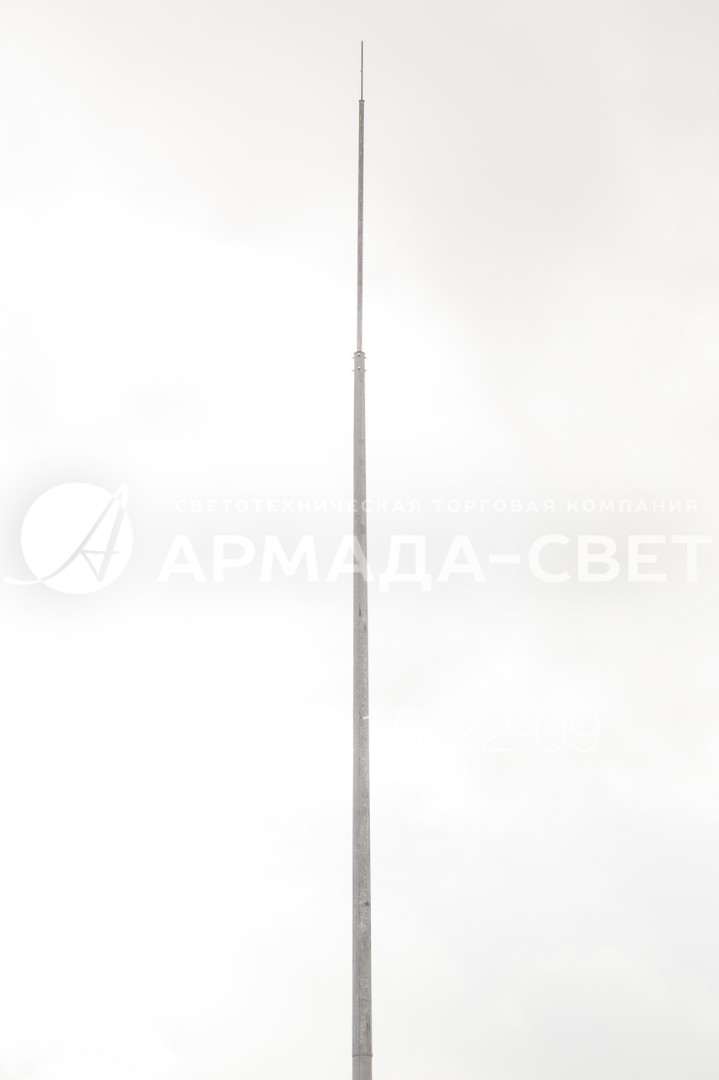

4) Ствол, на который установлен штырь молниеприемника, имеет форму конуса. Благодаря этому производителю удается сократить количество листовой стали для производства конструкции, уменьшить вес и стоимость изготовления молниеотвода.

5) Представленный на фотографии молниеотвод делается из листового стального проката. Берутся тонкие листы стали, чтобы уменьшить вес и стоимость изделия. Но для придания прочности прокат сгибается в форме многогранного ствола.

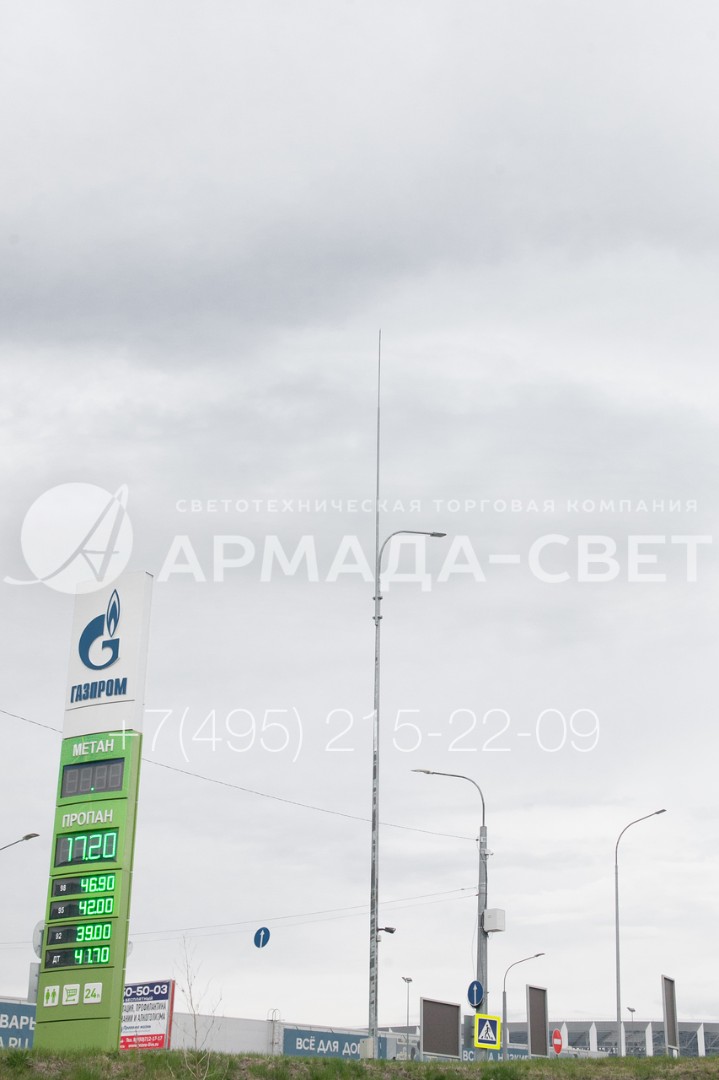

6) При использовании молниеотвода в качестве опоры освещения необходимо подводить к нему силовые кабели. Это делается с помощью подземных проводов, чтобы исключить их обрыв во время грозы с сильным ветром.

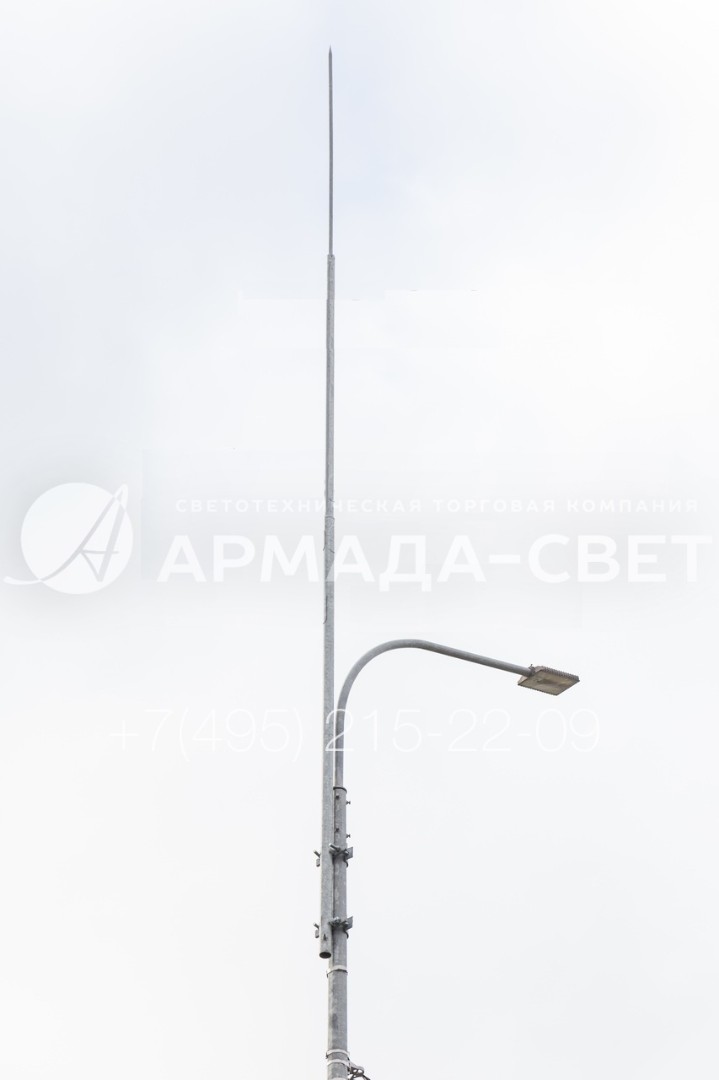

7) В случае использования молниеотвода для строительства системы освещения штырь молниеприемника крепится на стволе с помощью скоб. Оголовок необходим для крепления на него консольного кронштейна с одним рожком.

8) Если молниеотвод не используется в качестве опоры для светильника уличного освещения, штырь молниеприемника устанавливается прямо в оголовок. Для этого используется его хвостовик с ограничивающей шайбой. Для фиксации предусмотрены болты.
