Ангел Опора декоративная 1

Запросить цену и срок

Москва +7 (495) 215-22-09

Ангел Опора декоративная

+12

фото

Версия для печати

Область применения: Освещение дворов, территорий микрорайнов, парковок, автостоянок, функционально-декоративное освещение, скверов, парков и др.

Артикул производителя: Ангел
Верхний диаметр (мм): 76
Вес (кг): 55-68
Высота (м): 4,8
Количество крепежных отверстий: 4
Количество световых приборов: 1-3
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 180
Назначение опоры: Декоративная
Нижний диаметр (мм): 133
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 224
Способ установки: Фланцевая
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Форма ствола опоры: Трубчатая

В наличии

Цена: от 16 033 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Декоративные опоры «Ангел» используют для организации освещения дворов, парков и территорий микрорайонов. Для данного типа опоры используется только подземный подвод кабеля.

Опора «Ангел» состоит из ступенчатого ствола и декоративных элементов, которые также играют роль кронштейна для монтажа подвесных светильников. Ствол производят из стального трубного проката диаметром 133–(76) мм. Высота опоры составляет 4,8–4,9 м, светильники располагаются на высоте до 4,4 м.

Обслуживание кабеля питания проводится через ревизионное окно, расположенное невысоко от фундамента. Параметры фундамента зависят от климатических условий, особенностей грунта и нагрузки на опору. Монтируют опоры фланцевым методом.

Чтобы защитить поверхность от коррозии, ее обрабатывают по технологии горячего цинкования, благодаря этому срок эксплуатации опоры составляет не менее 25 лет. Дополнительно можно заказать декоративное лакокрасочное покрытие, уточнив его цвет при оформлении заявки.

Преимущества

В качестве материала используется высококачественный металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307– 89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
Опора обрабатывается декоративным лакокрасочным покрытием (по умолчанию цвет покрытия черный, покраску изделия в другой цвет необходимо оговаривать при заказе).

Примечание: Наличие дополнительных лючков и отверстий в указанных типах опор оговаривается отдельно при заказе и выполняется по индивидуальному проекту. Для данного типа опор предусмотрен только внутренний подвод питающего кабеля.

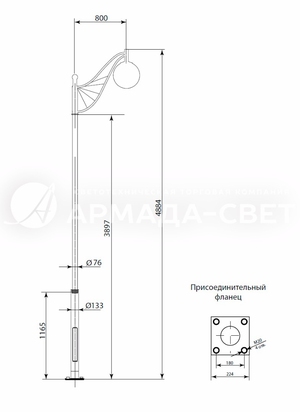

Габаритные размеры опор

Основные параметры опор Ангел

Название	Цена	Обозначение опоры	Наименование закладного элемента фундамента	Количество осветительных приборов	H, мм	Масса*, кг
Ангел-1	16 033 ₽	ОД-1-4,7-69 «Ангел-1»	ЗФ-20/4/К180-1,25-б	1	4884	55
Ангел-2	17 927 ₽	ОД-2-4,7-70 «Ангел-2»	ЗФ-20/4/К180-1,25-б	2	4884	61,5
Ангел-3	19 822 ₽	ОД-3-4,7-71 «Ангел-3»	ЗФ-20/4/К180-1,25-б	3	4884	68

H – высота опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.

Галерея

1) Декоративная опора типа Ангел входит в число наиболее красивых конструкций, которые применяются для освещения населенных пунктов и других подобных объектов. Кронштейн для подвесного светильника у этой опоры имеет форму изогнутого крыла.

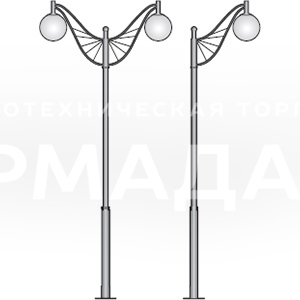

2) Количество световых приборов на верхушке опоры типа Ангел может варьироваться. На этом чертеже приведен пример конструкции с двумя светильниками. Они освещают две стороны пешеходной дорожки в сквере населенного пункта.

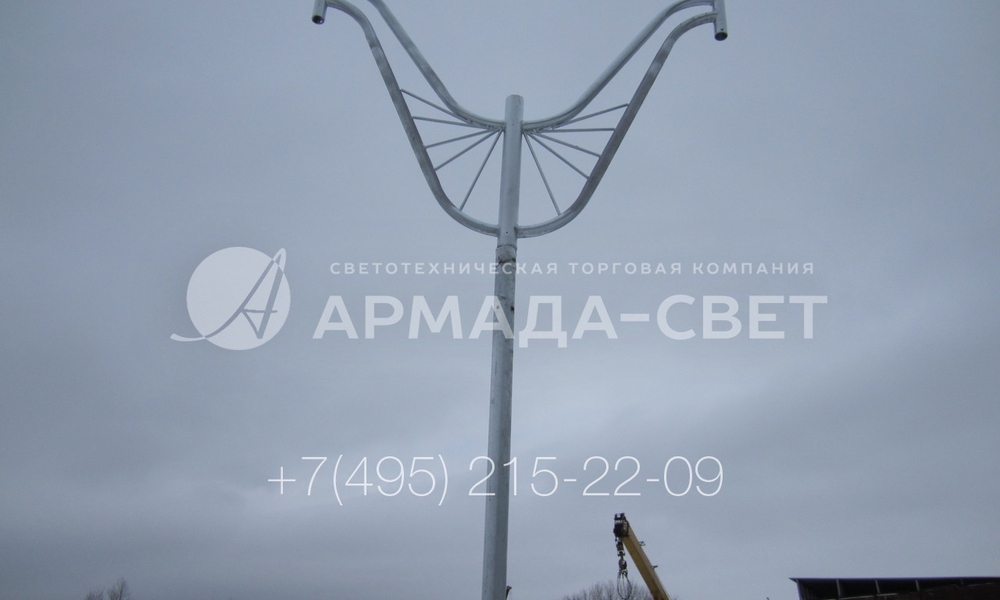

3) На фото изображена верхняя часть осветительной декоративной опоры Ангел под два светильника. Конструкция защищена от коррозии методом горячего цинкования и не требует обязательного порошкового окрашивания.

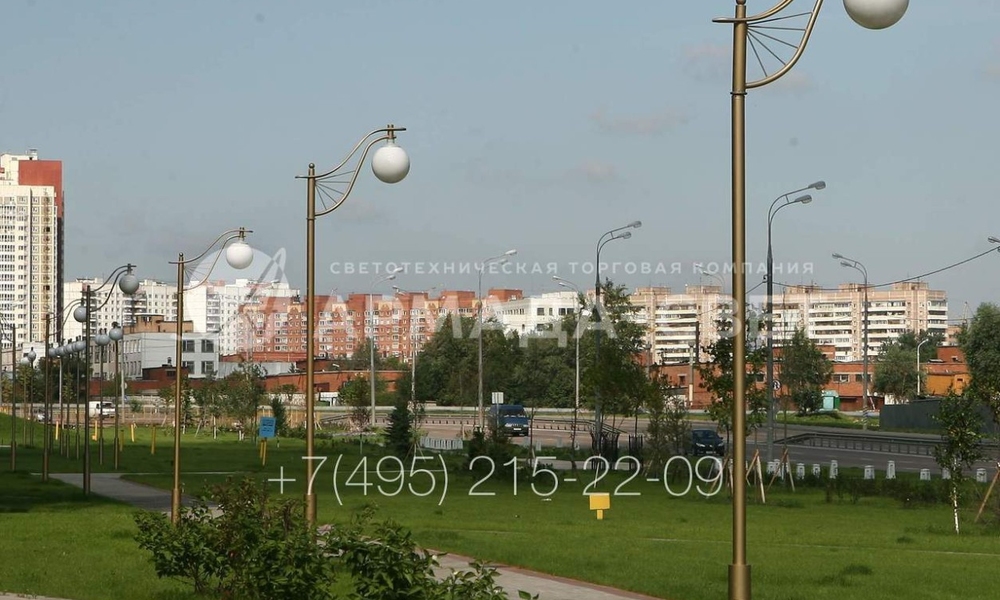

4) Чаще всего осветительные опоры Ангел окрашиваются порошковой краской, чтобы органично вписываться в городскую инфраструктуру. На фото изображены инженерные конструкции с одним кронштейном, окрашенные в золотистый цвет.

5) Осветительная опора Ангел может иметь разные по внешнему виду и размеру верхние декоративные элементы для подвесных световых приборов. На фото представлен один из вариантов. Конкретная модель согласовывается с производителем при заказе.

6) На фото изображена опора декоративная Ангел, окрашенная в черный цвет. Чтобы сделать дизайн конструкции более целостным, выбраны светильники подвесного типа с тонированным рассеивателем. Установка конструкции выполняется на фланец.

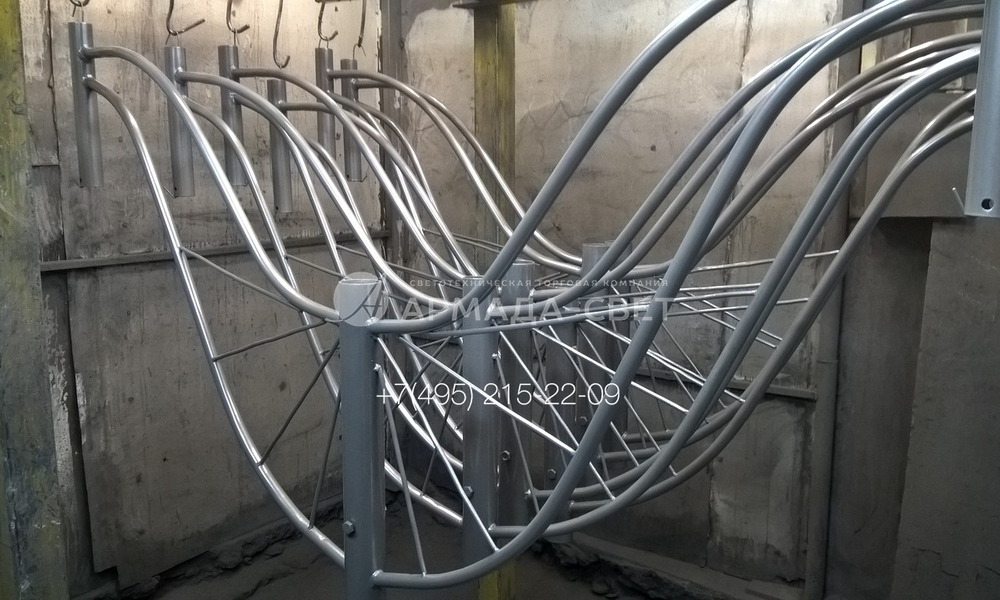

7) На фотографии изображены кронштейны опоры Ангел, окрашенные порошковой краской в серый цвет. Под слоем краски поверхность углеродистой стали оцинкована, что обеспечивает более надежную защиту от коррозии.

8) Верхняя часть осветительной декоративной опоры Ангел является съемной и надевается на трубчатый ствол после доставки на место. За счет этого упрощается процесс транспортировки конструкции на место монтажа.

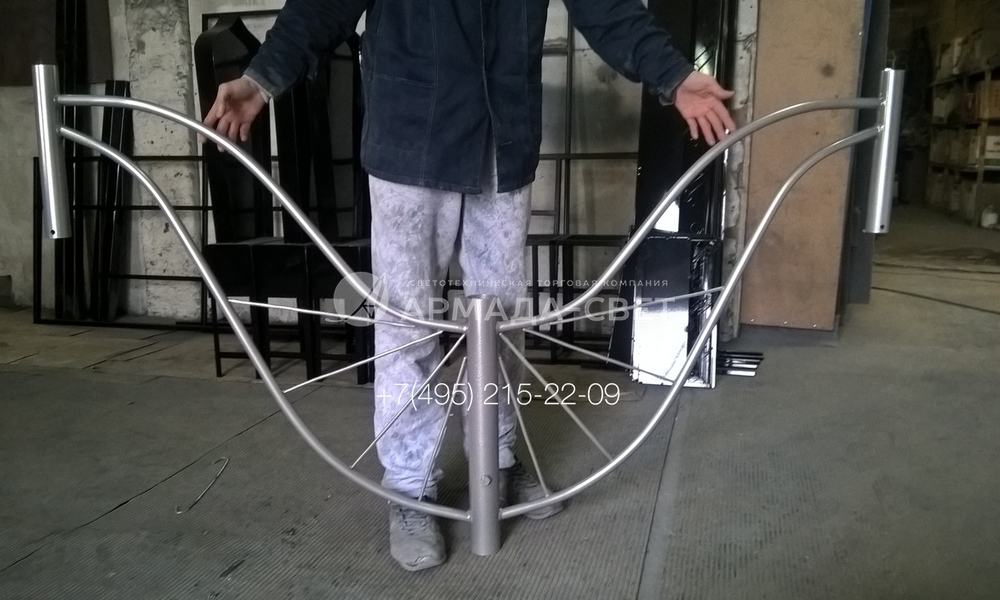

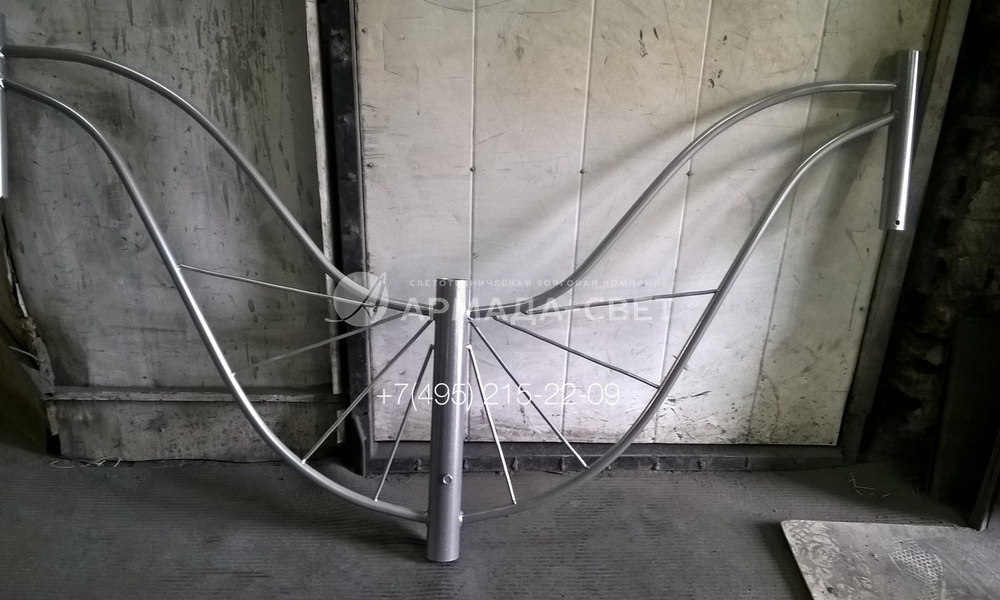

9) Осветительная опора Ангел получила свое название благодаря характерной форме кронштейнов под подвесные светильники. Они состоят из двух изогнутых полых труб, между которыми установлены перемычки из проволоки.

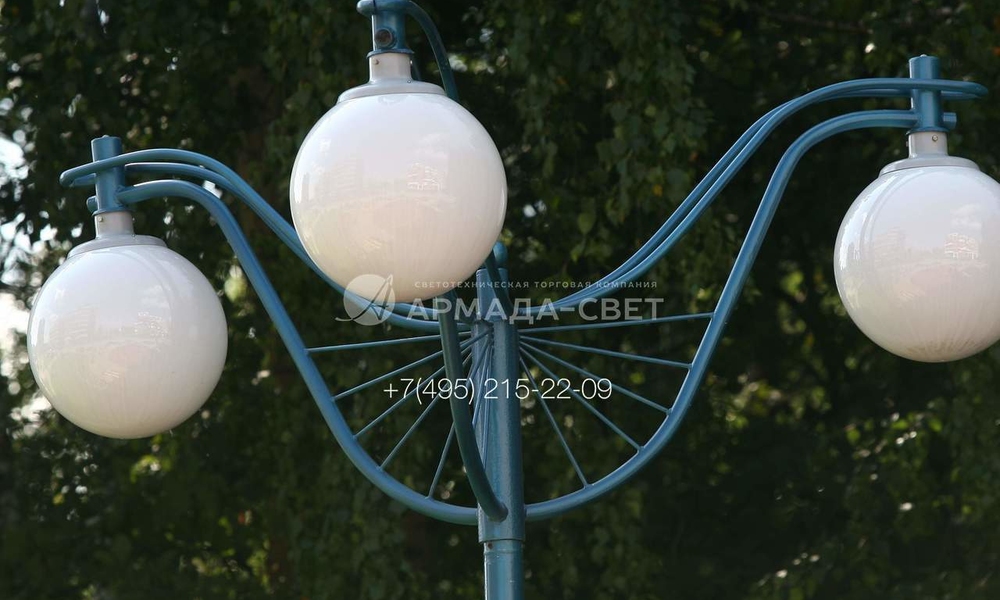

10) На фотографии представлена модификация опоры Ангел с 3 осветительными приборами. Рожки кронштейна размещены под углом в 120 градусов относительно друг друга. За счет этого можно создать заливающее освещение на большой открытой площадке.

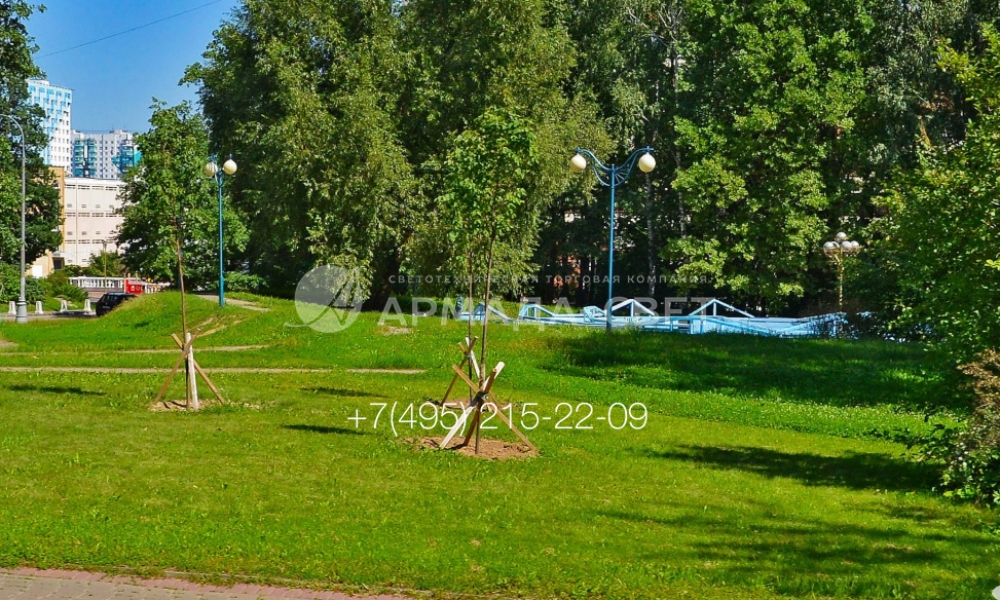

11) Осветительные опоры типа Ангел органично смотрятся в парках и скверах. За счет круглого сечения ствола они сочетаются с древесной растительностью, а благодаря небольшой высоте распределению световых потоков не мешают листья на деревьях.

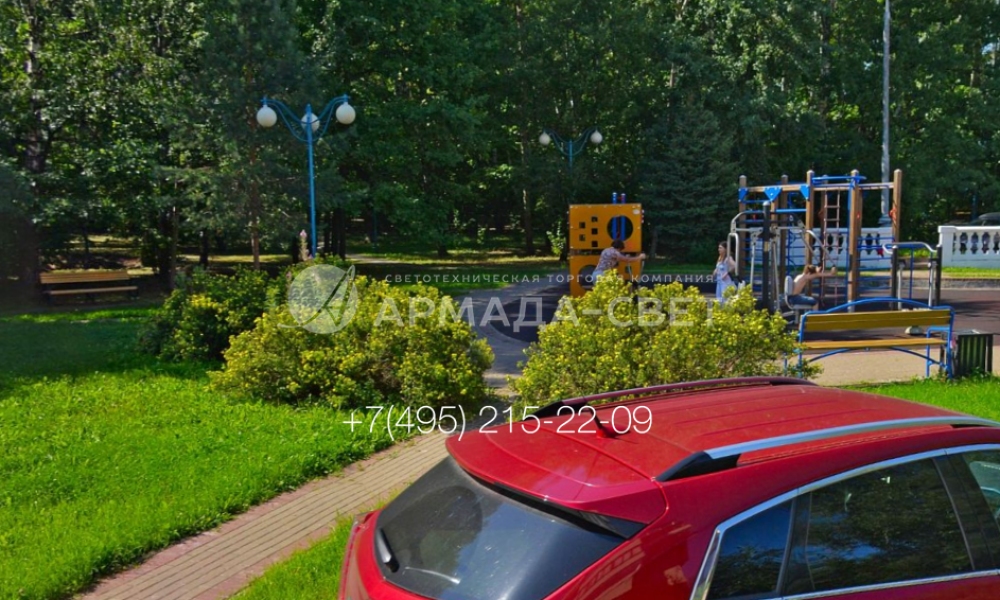

12) Один из вариантов использования осветительных опор Ангел – освещение мест массового отдыха людей, детских площадок. Они могут устанавливаться на территории жилых комплексов вместе с традиционными опорами с консольными светильниками.

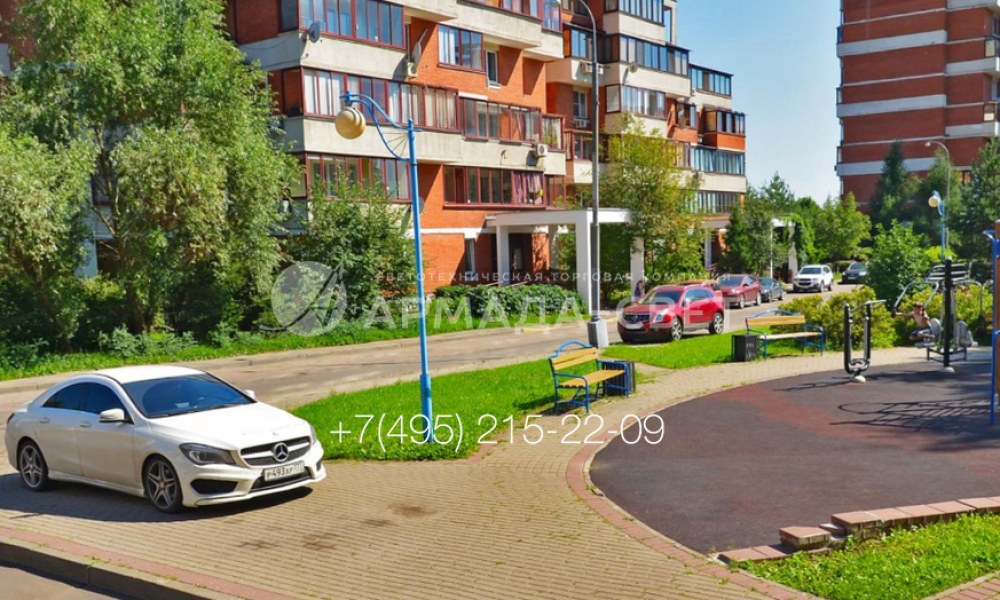

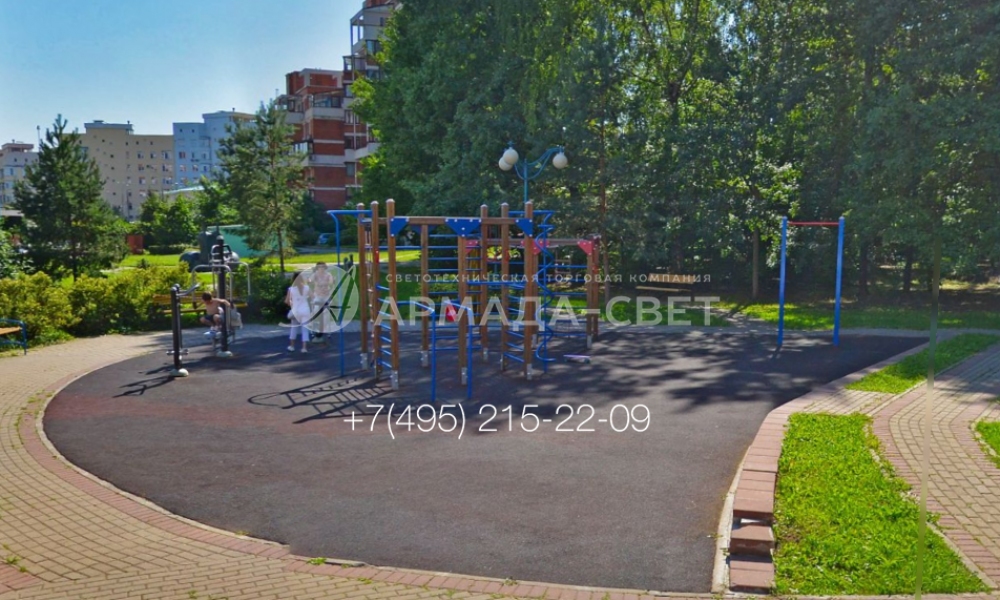

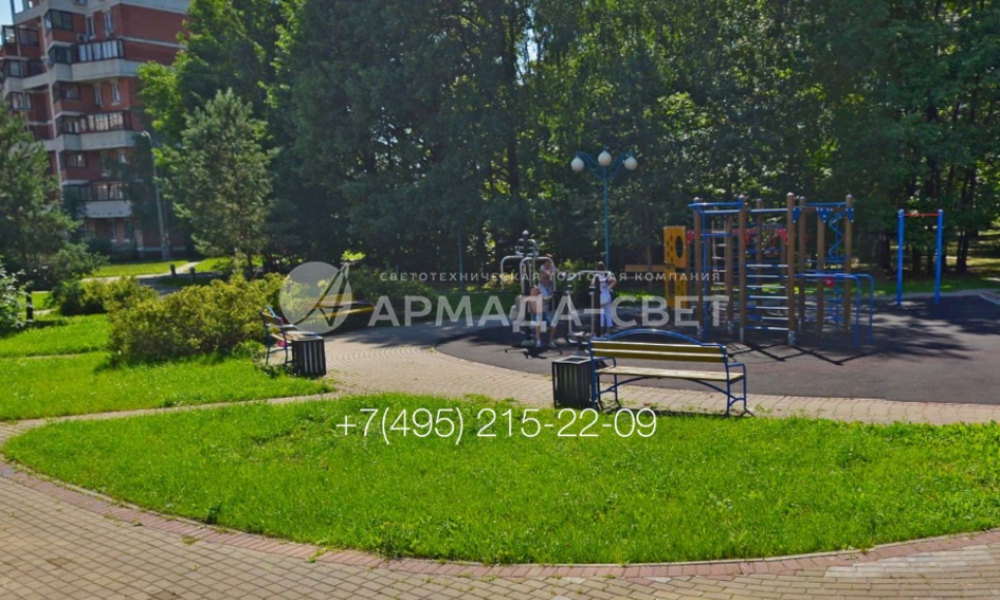

13) На фото изображен пример использования декоративной опоры Ангел для освещения детской площадки. Использована модель с тремя осветительными приборами, чтобы ярко осветить территорию. Ствол и кронштейны окрашены в синий цвет.

14) Преимуществом использования опор Ангел является то, что кабели для подачи питания к светильникам располагаются под землей. Поэтому подвешенные СИП не портят вид детской площадки и обеспечивают безопасную эксплуатацию.

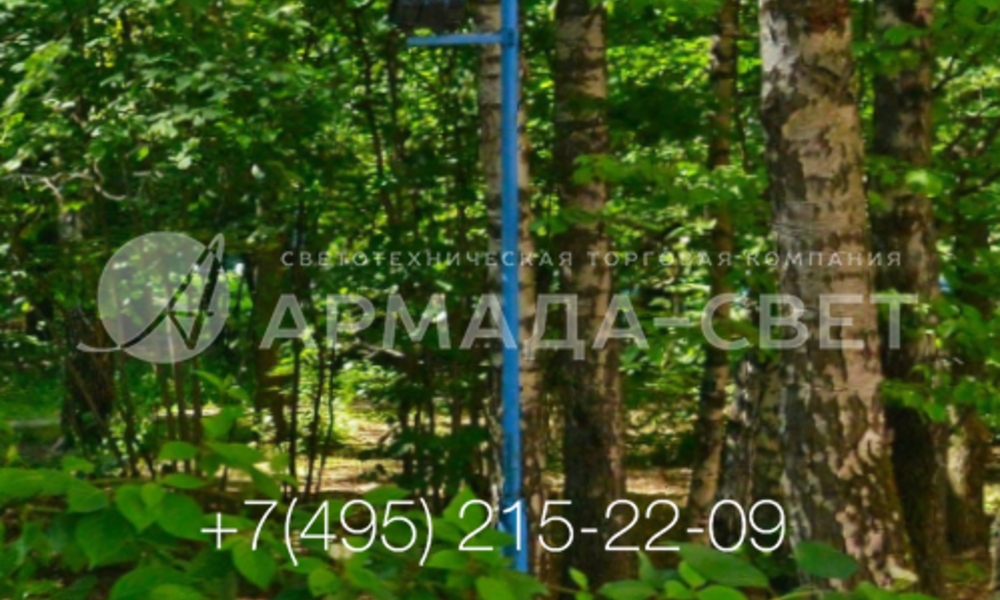

15) Опоры типа Ангел можно окрашивать в разные цвета, чтобы они вписывались в окружающее пространство. В представленном на фото варианте ствол конструкции имеет синий цвет, который совпадает с окраской конструкций на спортивной площадке.

16) Подводка кабелей к декоративным парковым опорам Ангел производится под землей. Поэтому силовые линии надежно защищены от внешних воздействий. Работоспособность осветительной системы сохраняется независимо от погодных условий.

17) На фотографии представлены опоры осветительные Ангел, с помощью которых подсвечиваются дорожки в сквере. У них на оголовке установлены два световых прибора напротив друг друга, чтобы осветить широкую дорожку для пешеходов.

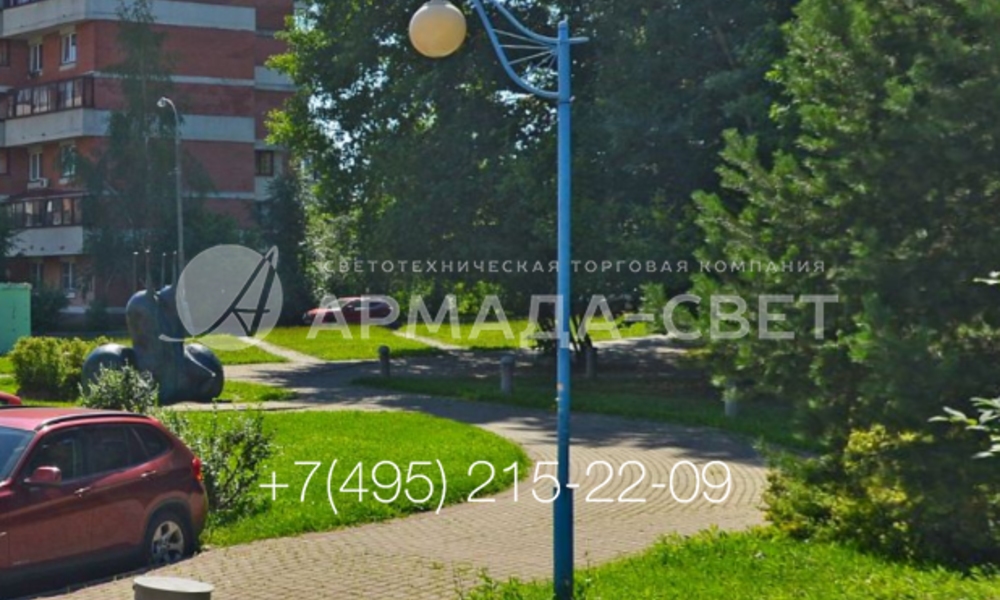

18) Если необходимо установить опору возле дорожки на газоне, используются модели с одним кронштейном и подвесным световым прибором. Изделия этого типа имеют очень красивый внешний вид и являются самостоятельным украшением парка.

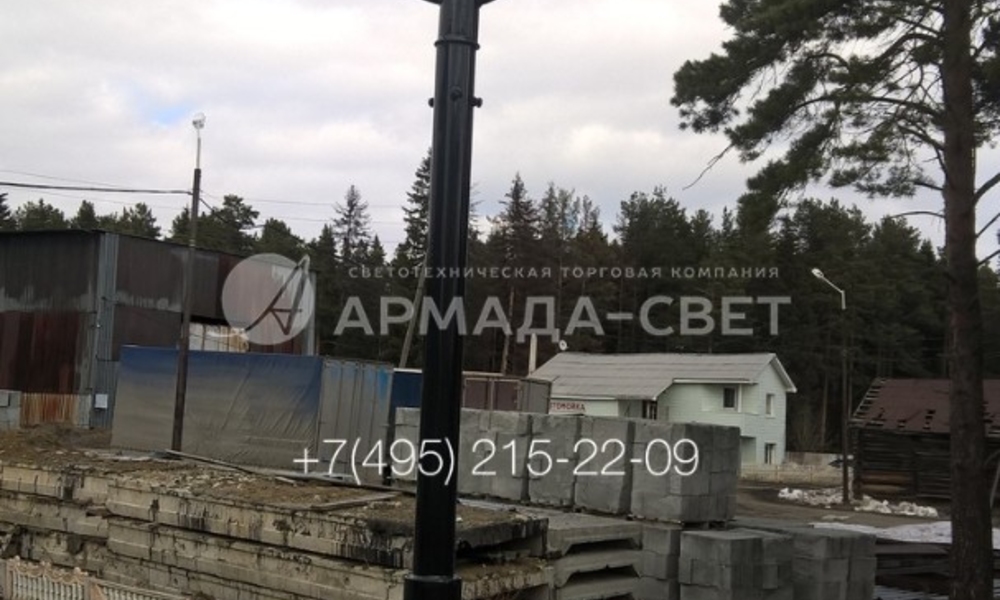

19) Ствол осветительной опоры Ангел делается из двух труб разного диаметра. В нижней части установлена толстая труба, так как внутри располагается клеммная колодка для подключения. В верхней – тонкая для уменьшения веса и улучшения внешнего вида.

20) Установка опор этого типа производится на фланец и трубчатую закладную деталь фундамента. Фланец имеет квадратную форму и отверстия по углам. При установке необходимо правильно рассчитывать глубину котлована, чтобы площадка находилась на уровне земли.

21) На осветительных опорах типа Ангел чаще всего устанавливаются подвесные приборы освещения с круглыми рассеивателями. Монтажные отверстия у них размещены на верхней части корпуса и по диаметру соответствуют трубчатым деталям на кронштейне.
