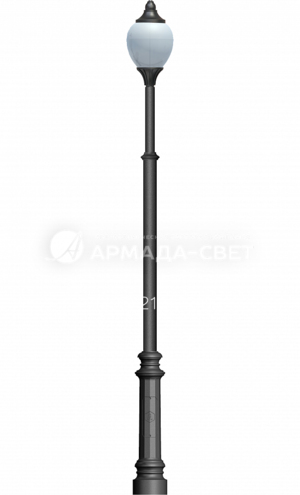

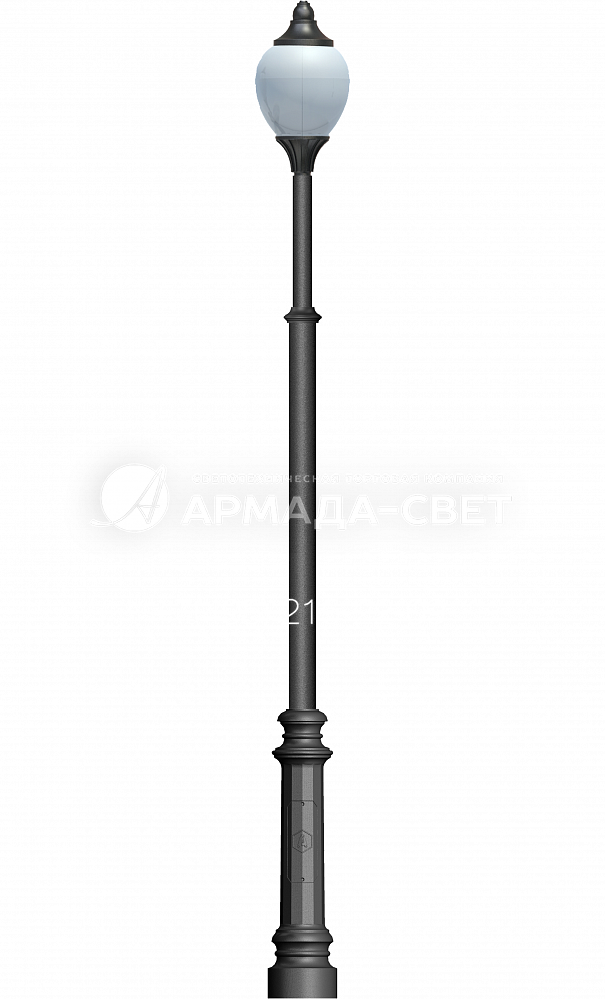

ARM-C35-73 Фонарь чугунный

Версия для печати

Артикул производителя: Тополь
Высота (м): 3,5

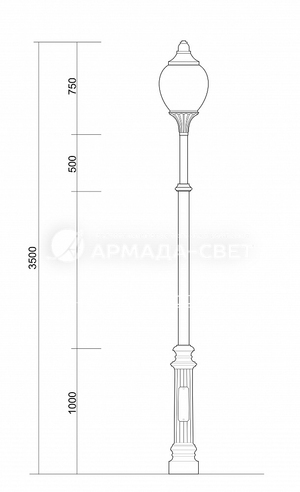

Габаритные размеры: см. чертёж
Количество светильников на опоре (шт): 1
Материал: Металлопрокат
Назначение опоры: Декоративная
Номинальная частота (Гц): 50
Номинальное напряжение (В): 220
Подвод кабеля: Подземный
Покрытие: Цинк + покраска
Способ установки: Фланцевая
Форма ствола опоры: Круглоконическая
Цоколь: E27, E40

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Технические характеристики

Высота	3,5 м
Габаритные размеры	3500 х 400 мм
Параметры электросети	220 V
Частота питания	50 Hz
Материал	чугунное литье, сталь
Покрытие	грунт цинкосодержащий, эмаль по металлу
Патрон	Е27/40
Тип подводки питающего кабеля	подземный

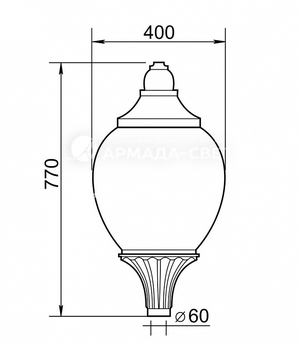

Светильник	ARM-C34-96
Сертификат соответствия	ТУ 4111-001-46970608-2016

Назначение

Чугунный фонарь ARM-C35-73 предназначен для функционально-декоративного освещения пространства городской исторической и современной застройки: улиц с низкой интенсивностью движения, парков, скверов, садов, бульваров, аллей и площадей. Устанавливается фонарь также на территориях предваряющих здания общественного или административного значения, применяется для освещения фасадов, внутренних двориков, частных садов.

Конструкция

Фонарь комплектуется из светильника, опоры, литых декоративных деталей, ЗДФ и,в целях повышения удобства транспортировки, поставляется в разобранном виде.

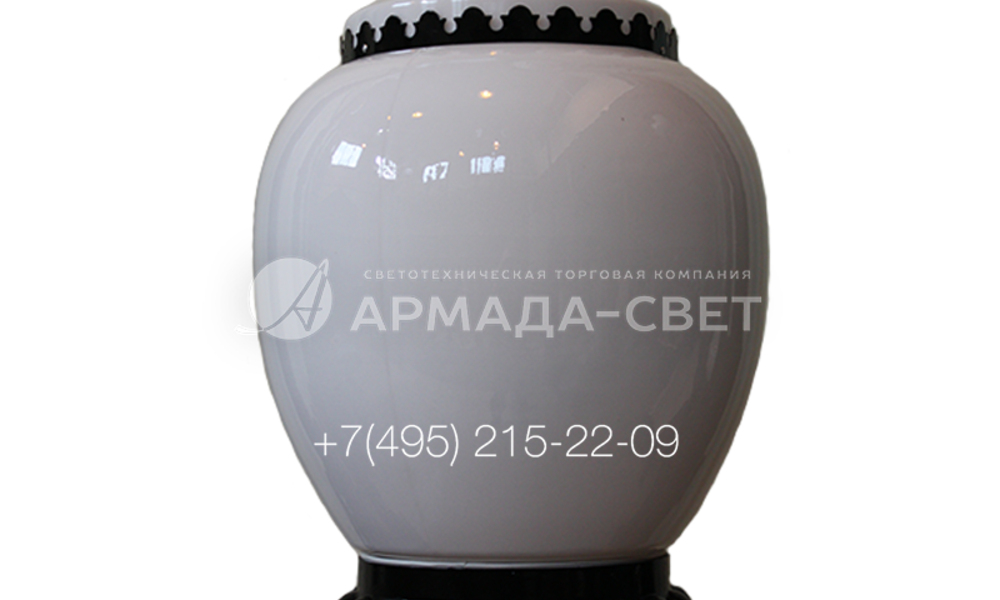

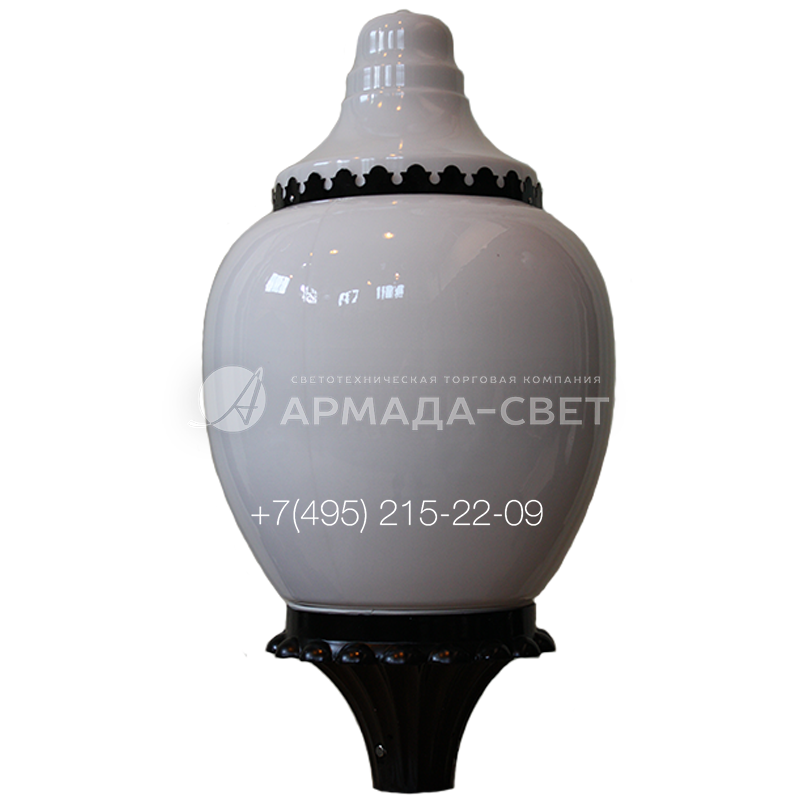

Светильник литой антивандальный. Врезной лючок.

Максимальное сечение присоединяемых проводников — 16 мм2.

Базовое покрытие опоры - полимерный цинк-фосфатный грунт и слой декоративного эпоксидного или полиуретанового окрасочного состава. По умолчанию используется черный цвет. Окраска изделия в другой цвет (по каталогу RAL), а также окраска отдельных элементов фонаря (патинирование, золото и др.) оговариваются при заказе.

Опора устанавливается на фланец закладной детали фундамента. Технические характеристики ЗДФ рассчитываются индивидуально для каждого конкретного случая.

Закладная деталь фундамента покрыта антикоррозионным составом.

Установка и обслуживание

Установить закладную деталь фундамента в грунт. Забетонировать по схеме. Завести кабель сквозь отверстие в ЗДФ.
Продеть по длине всей опоры требуемый отрезок кабеля ПВС 3х1.
Не удаляя со стальной опоры защитную пленку, продеть в горизонтальном положении на опору последовательно чугунную тумбу и переходники.
Установить опору на ЗДФ, стянуть фланцы болтами.
В окне ревизии произвести подключение выключателя автоматического и зажимов винтовых ЗВИ-3.
Установить светильник на опору и подключить к питающему кабелю.
