Cassiopee PS Стальные восьмигранные осветительные опоры с одинарным кронштейном с круглым сечением 1

Запросить цену и срок

Москва +7 (495) 215-22-09

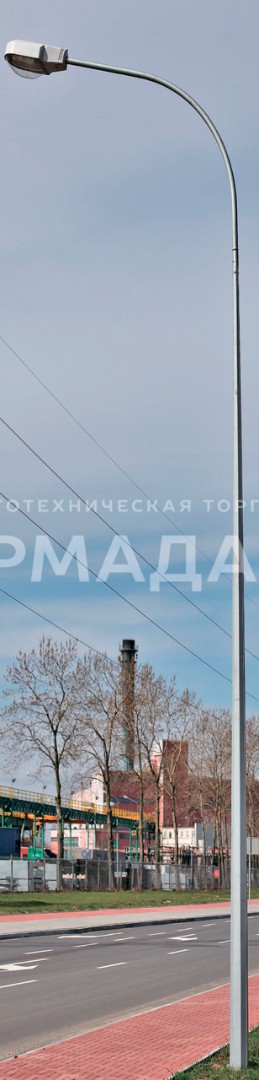

Cassiopee PS Стальные восьмигранные осветительные опоры с одинарным кронштейном с круглым сечением

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Артикул производителя: Cassiopee PS
Верхний диаметр (мм): 60
Высота (м): 7-10
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 1
Материал: Оцинкованная сталь
Межцентровое расстояние отверстий B, мм: 200
Нагрузка на опору (кг): 55-78
Назначение опоры: Несиловая
Нижний диаметр (мм): 160
Подвод кабеля: Подземный
Покрытие: Порошковая или гидродинамическая краска
Размер фланца (мм): 271
Способ установки: Фланцевая
Тип опоры: НФГ
Форма ствола опоры: Граненая

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Модель Cassiopee PS предназначена для высотного монтажа 1 прибора уличного освещения максимальным весом 15 кг. В комплекте поставки модели Cassiopee PS — один 1-рожковый кронштейн.

Ствол опоры — стальной 8-гранный, по EN ISO 1461. Части конструкции покрыты цинковым слоем (горячее цинкование). Цвет штатного покрытия — от светло- до темно-серого. По индивидуальному заказу выполняется декор-покраска изделий порошковым составом.

Конструкционные параметры

Входной диаметр держателя — 60 мм.
Нижний диаметр конструкции — 160 мм.
Вынос держателя по вертикали — 1 м, по горизонтали — 1,5 м.
Высота подвеса оборудования — 7–10 м.

На высоте полуметра от места фиксации конструкции к поверхности обустроен люк для обслуживания электрики. Кабель вводится в полость столба ствола к закрепленному на кронштейне осветительному прибору из-под земли.

Установка

Фланцевые опоры фиксируются к закладному блоку с анкерной закладной деталью (болт М18). Крепление конструкции обеспечивается парой комплектами гаек с шайбами (8*8).

Сфера применения

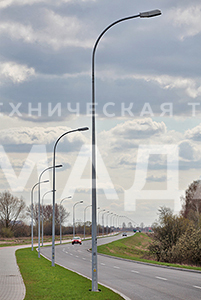

Опоры уличного освещения Cassiopee PS используются вдоль автодорог, во дворах многоквартирных домов, на автозаправках, вдоль пешеходных улиц, аллей и тротуаров.

Материал

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

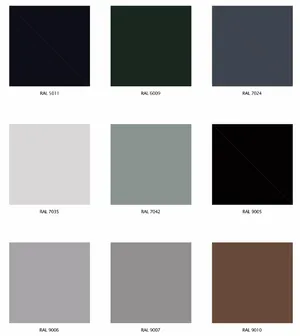

Покрытие

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

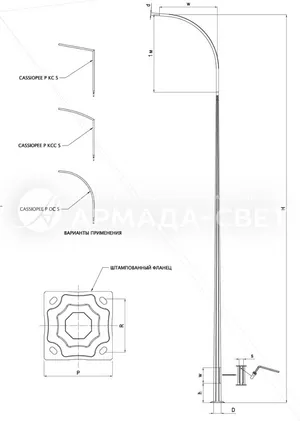

Габаритные размеры опор

Основные параметры опор Cassiopee PS

Тип опоры	H, м	w, м	d, мм	D, мм	W, мм	s, мм	h, мм	Фланец и расстояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фундамента, см	Длина вкапываемой части h, мм	Нагрузка на опору, кг
Cassiopee PS - 7	7	1,5	60	160	400	95	500	271/200	М18	100/30	1000	55
Cassiopee PS - 8	8	1,5	60	160	400	95	500	271/200	М18	100/30	1000	63
Cassiopee PS - 9	9	1,5	60	160	400	95	500	271/200	М18	100/30	1200	70
Cassiopee PS - 10	10	1,5	60	160	400	95	500	271/200	М18	100/30	1200	78

Стандартная высота кронштейна 1 м

H - высота подвеса прожектора
w - вылет подвеса прожектора
d - диаметр кронштейна
D - нижний диаметр опоры
W - высота люка
s - ширина люка
h - расстояние люка от земли

Несущая способность опор Cassiopee PS

Высота подвеса прожектора H, м	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
Высота подвеса прожектора H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
7	0,61	0,42	0,29	0,19	0,11	739	196	15^*
8	0,50	0,33	0,21	0,11	-	872	216	15^*
9	0,39	0,23	0,11	-	-	881	199	15^*
10	0,27	012	-	-	-	882	181	15^*

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
