Centaure PD Стальные восьмигранные осветительные опоры

Версия для печати

Артикул производителя: Centaure PD
Верхний диаметр (мм): 60
Высота (м): 8-12
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 2
Материал: Оцинкованная сталь
Межцентровое расстояние отверстий B, мм: 300
Нагрузка на опору (кг): 166-227
Назначение опоры: Несиловая
Нижний диаметр (мм): 191
Подвод кабеля: Подземный
Покрытие: Порошковая или гидродинамическая краска
Размер фланца (мм): 420
Способ установки: Прямостоечная, Фланцевая
Тип опоры: НФГ, НПГ
Установка: Вкапыванием или на фундамент с закладной металлической деталью
Форма ствола опоры: Граненая

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

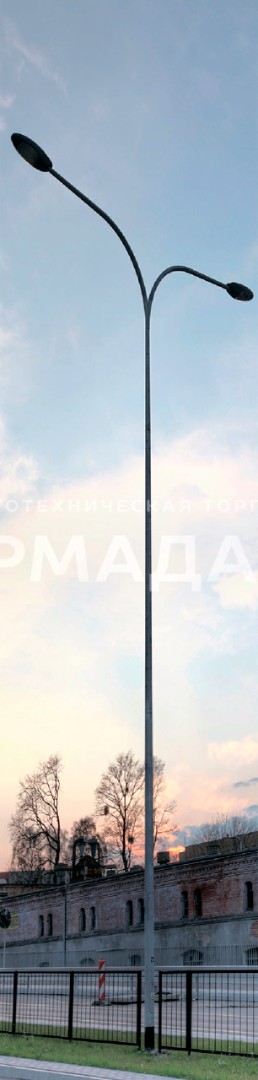

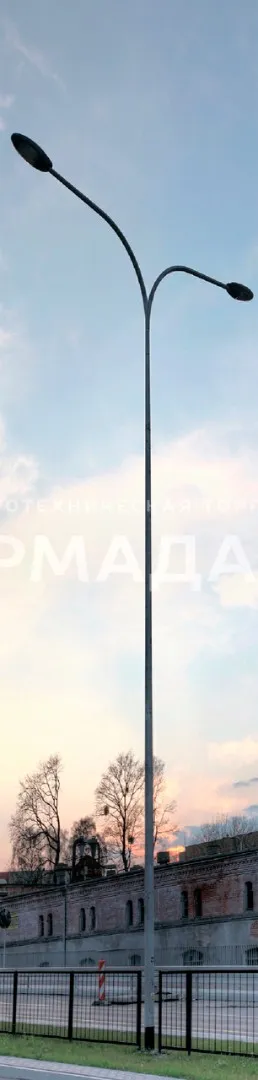

Стальные опоры уличного освещения Centaure PD — восьмигранного сечения. В стандартную комплектацию представленной модели входит двухнаправленный кронштейн на два рожка, также восьмигранный. Максимальный вес оборудования, устанавливаемого на каждый кронштейн, — 15 кг.

Металл защищен от коррозии горячим цинкованием. По желанию заказчика опоры дополнительно покрываются порошковой краской.

Конструкция опор

Общая высота конструкции (вместе с кронштейном) — в диапазоне от 8 до 12 м.
Вылет по горизонтали — 1,5 или 2 метра.
Нижнее основание — D=191 мм.
Входной диаметр кронштейна для монтажа оборудования — 60 мм.

Кабель электропитания подводится под землей. Внутренняя проводка полого ствола обслуживается через ревизионный люк с антивандальной защитой (фиксация болтом).

Установка опор на фланец или вкапывание

Представленные опоры устанавливают двумя способами: вкапыванием в грунт или прикручиванием на фланец закладного фундамента. Фланцевый монтаж выгоден на рыхлых грунтах, а также обеспечивает простоту выставления опоры по вертикали. При установке конструкций вкапыванием требуется их выравнивание с последующим бетонированием подготовленного углубления.

Материал

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

Покрытие

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

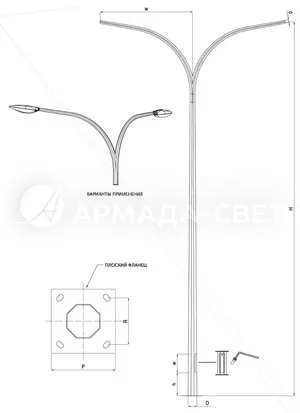

Габаритные размеры опор

Основные параметры опор Centaure PD

Тип опоры	Высота подвеса прожек-тора H, м	Вылет подвеса прожек-тора w, м	Диаметр крон-штейна d, мм	Нижний диаметр опоры D, мм	Высота люка W, мм	Ширина люка s, мм	Рас-стояние люка от земли h, мм	Фланец и рас-стояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фунда-мента, см	Длина вкапы-ваемой части h, мм	Нагрузка на опору, кг
Centaure PD - 8	8	1,5	60	191	400	110	500	420/300	М24	100/43	1200	166
Centaure PD - 9	9	1,5	60	191	400	110	500	420/300	М24	120/43	1200	178
Centaure PD - 10	10	1,5	60	191	400	110	500	420/300	М24	120/43	1500	191
Centaure PD - 11	11	1,5	60	191	400	110	500	420/300	М24	150/43	1500	205
Centaure PD - 12	12	1,5	60	191	400	110	500	420/300	М24	150/43	1700	219
Centaure PD - 8	8	2	60	191	400	110	500	420/300	М24	100/43	1200	176
Centaure PD - 9	9	2	60	191	400	110	500	420/300	М24	120/43	1200	188
Centaure PD - 10	10	2	60	191	400	110	500	420/300	М24	120/43	1500	199
Centaure PD - 11	11	2	60	191	400	110	500	420/300	М24	150/43	1500	214
Centaure PD - 12	12	2	60	191	400	110	500	420/300	М24	150/43	1700	227

Несущая способность опор Centaure PD

Высота подвеса прожектора H, м	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
Высота подвеса прожектора H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
8	1,35	0,94	0,66	0,44	0,28	2173	399	15^*
9	1,03	0,69	0,45	0,28	0,13	2172	386	15^*
10	0,77	0,48	0,29	0,14	-	2166	386	15^*
11	0,56	0,32	0,15	-	-	2159	348	15^*
12	0,39	0,18	0,03	-	-	2152	312	15^*
8	1,27	0,87	0,59	0,38	0,21	2170	400	15^*
9	0,99	0,65	0,41	0,23	0,09	2229	399	15^*
10	0,64	0,38	0,19	-	-	2056	341	15^*
11	0,50	0,26	0,09	-	-	2165	316	15^*
12	0,33	0,12	-	-	-	2148	287	15^*

* Максимальный вес одного светильника
Размещение люка по отношению к кронштейну: фронтальное или тыловое

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
