Centaure PS Стальные восьмигранные осветительные опоры с одинарным кронштейном с восьмигранным сечением

Версия для печати

Артикул производителя: Centaure PS
Верхний диаметр (мм): 60
Высота (м): 8-12
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 1
Материал: Оцинкованная сталь
Межцентровое расстояние отверстий B, мм: 300
Нагрузка на опору (кг): 142-200
Назначение опоры: Несиловая
Нижний диаметр (мм): 191
Подвод кабеля: Подземный
Покрытие: Порошковая или гидродинамическая краска
Размер фланца (мм): 420
Способ установки: Фланцевая
Тип опоры: НФГ
Форма ствола опоры: Граненая

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

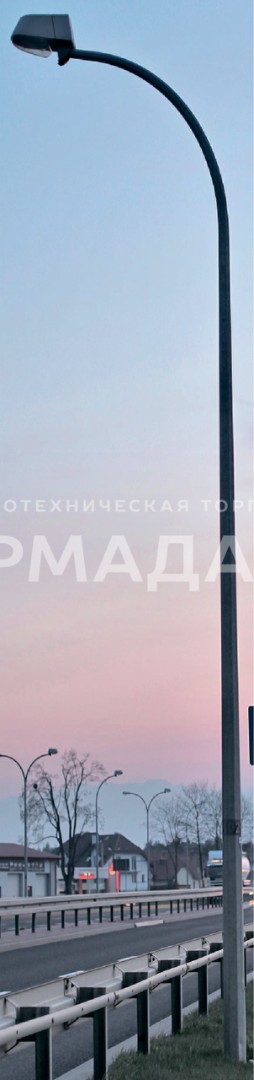

Ствол и стандартный однорожковый кронштейн стальной опоры Centaure PS — граненые, высотой от 8 до 12 метров. Поверхность изделия — характерного для горячей оцинковки серебристого цвета.

Представленная опорная конструкция предназначена для организации освещения междугородных автомагистралей, городских дорог, дворов жилых домов и широкого круга пешеходных зон.

Конструкционные особенности модели

8-гранный ствол переходит в кронштейн аналогичной конфигурации. Его горизонтальный вылет составляет 1,5 либо 2 метра.

В нижней части конструкции предусмотрен технологический люк (400х110 мм). Он обеспечивает доступ обслуживающего опоры персонала к электропроводке, идущей по стволу опоры из-под земли к осветительным приборам. Люк закрывается крышкой, которая фиксируется на болт. Присутствует антивандальная защита: доступ в технологический люк — с помощью специального ключа.

Предельно допустимый вес осветительных приборов, монтируемых на опорную конструкцию, составляет 15 кг.

Ветровые зоны эксплуатации опор — от I до V.

К опорам, для которых предусмотрен фланцевый монтаж, приваривается плоский фланец для фиксации на болты закладного элемента, погружаемого в бетонный фундамент.

Материал

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

Покрытие

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

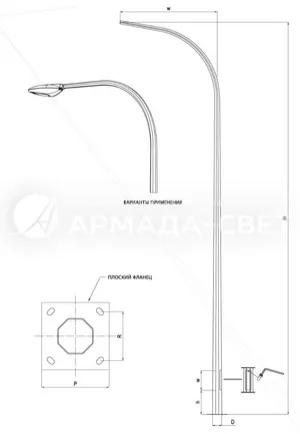

Габаритные размеры опор

Основные параметры опор Centaure PS

Тип опоры	Высота подвеса прожек-тора H, м	Вылет подвеса прожек-тора w, м	Диаметр крон-штейна d, мм	Нижний диаметр опоры D, мм	Высота люка W, мм	Ширина люка s, мм	Рас-стояние люка от земли h, мм	Фланец и рас-стояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фунда-мента, см	Длина вкапы-ваемой части h, мм	Нагрузка на опору, кг
Centaure PS - 8	8	1.5	60	191	400	110	500	420/300	М24	100/43	1200	142
Centaure PS - 9	9	1.5	60	191	400	110	500	420/300	М24	120/43	1200	157
Centaure PS - 10	10	1.5	60	191	400	110	500	420/300	М24	120/43	1500	167
Centaure PS - 11	11	1.5	60	191	400	110	500	420/300	М24	150/43	1500	184
Centaure PS - 12	12	1.5	60	191	400	110	500	420/300	М24	150/43	1700	195
Centaure PS - 8	8	2	60	191	400	110	500	420/300	М24	100/43	1200	148
Centaure PS - 9	9	2	60	191	400	110	500	420/300	М24	120/43	1200	161
Centaure PS - 10	10	2	60	191	400	110	500	420/300	М24	120/43	1500	173
Centaure PS - 11	11	2	60	191	400	110	500	420/300	М24	150/43	1500	186
Centaure PS - 12	12	2	60	191	400	110	500	420/300	М24	150/43	1700	200

Несущая способность опор Centaure PS

Высота подвеса прожектора H, м	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
Высота подвеса прожектора H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
8	1,67	1,22	0,89	0,59	0,36	1437	300	15^*
9	1,44	1,02	0,74	0,51	0,34	1772	336	15^*
10	1,22	0,84	0,58	0,39	0,23	1970	356	15^*
11	1,01	0,67	0,43	0,26	0,10	2116	373	15^*
12	0,82	0,51	0,31	0,07	-	2027	330	15^*
8	1,37	0,98	0,71	0,50	0,34	1507	312	15^*
9	1,18	0,82	0,57	0,39	0,24	1716	333	15^*
10	0,99	0,67	0,44	0,27	0,14	1920	355	15^*
11	0,83	0,53	0,33	0,17	-	2010	365	15^*
12	0,66	0,40	0,21	-	-	2009	332	15^*

* Максимальный вес одного светильника
Размещение люка по отношению к кронштейну: фронтальное или тыловое

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
