Этюд Комплекс отраженного света 1

Запросить цену и срок

Москва +7 (495) 215-22-09

Этюд Комплекс отраженного света

+23

фото

Версия для печати

Область применения: Освещение дворов, территорий микрорайнов, парковок, автостоянок, функционально-декоративное освещение, скверов, парков и др.

Артикул производителя: Этюд
Верхний диаметр (мм): 76
Вес (кг): 84
Высота (м): 4,1
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 1
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 180
Назначение опоры: Декоративная, Прожекторная
Нижний диаметр (мм): 108
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 250
Способ установки: Фланцевая
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Форма ствола опоры: Трубчатая

В наличии

Цена: от 24 486 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Комплекс отраженного света «Этюд» – красивая и функциональная альтернатива уличным фонарям. Он дает мощный, но мягкий, рассеянный свет, который не слепит глаза. Поэтому хорошо подходит для организации освещения в парках, скверах, во дворах и на автомобильных стоянках. «Этюд» отличает стильный современный дизайн, который выигрышно смотрится в городском пространстве.

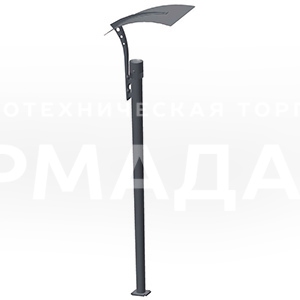

Комплекс состоит из опоры, на которой закреплены прожектор типа ГО43-150-01 и отражающий козырек. Положение прожектора можно регулировать. Свет, который он дает, отражается от козырька, поэтому аллеи, улицы, дворы получают мягкое и ровное освещение, без слепящего эффекта.

Высота конструкции – 4,1 м, небольшой вес в 85 кг позволяет без труда доставить комплекс к месту установки и монтировать его на подготовленный фундамент. В нижней части опоры находится фланец, который соединяется с металлической закладной фундамента. Поверхности защищены от коррозии методом горячего цинкования, но по вашему желанию мы нанесем сверху на цинковый слой лакокрасочное покрытие. Цвет краски оговаривается при оформлении заявки. Срок эксплуатации комплекса не менее 30 лет.

Преимущества

В качестве материала используется высококачественный металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
Опора обрабатывается декоративным лакокрасочным покрытием (по умолчанию цвет покрытия черный, покраску изделия в иной цвет необходимо оговаривать при заказе).
Использование отраженного света позволяет полностью исключить слепящее действие и световое загрязнение.

Примечание: Наличие дополнительных лючков и отверстий в указанных типах опор оговаривается отдельно при заказе и выполняется по индивидуальному проекту. Для данного типа опор предусмотрен только внутренний подвод питающего кабеля

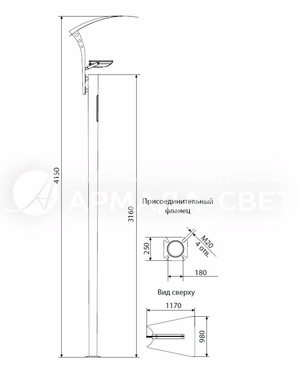

Габаритные размеры опор

Основные параметры опор Этюд

Наименование опоры	Цена	Наименование закладного элемента фундамента	Количество осветительных приборов	H, мм	Масса*, кг
«Этюд»	24 486 ₽	ЗФ-20/4/К180-1,3-б	1	4150	84,0

H – высота опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.

Галерея

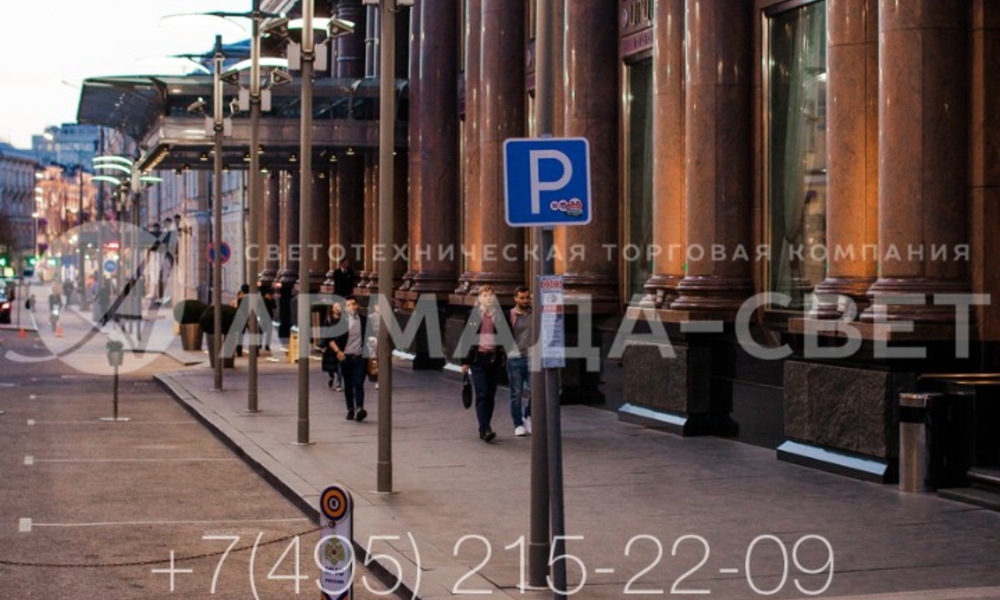

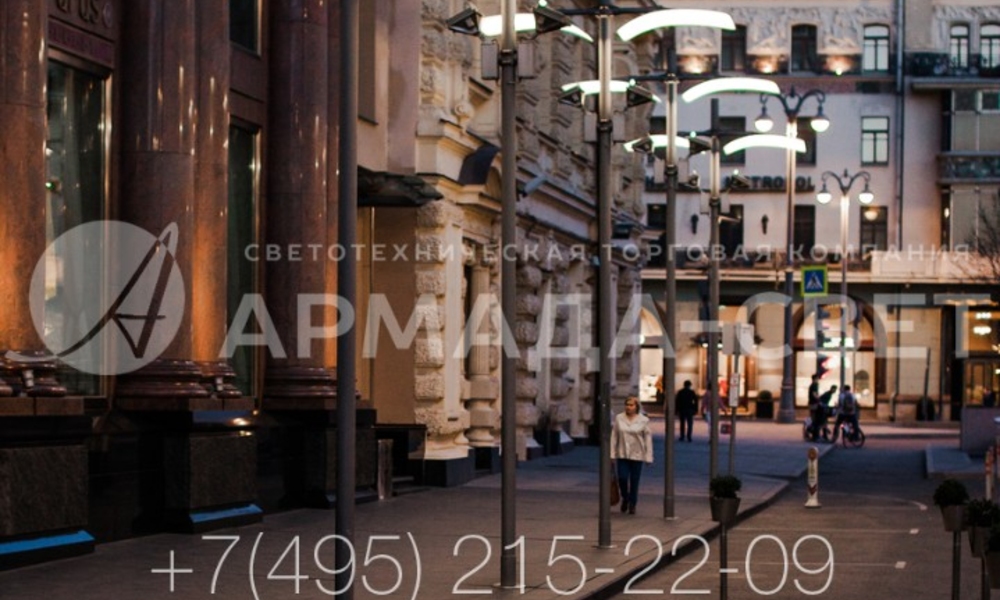

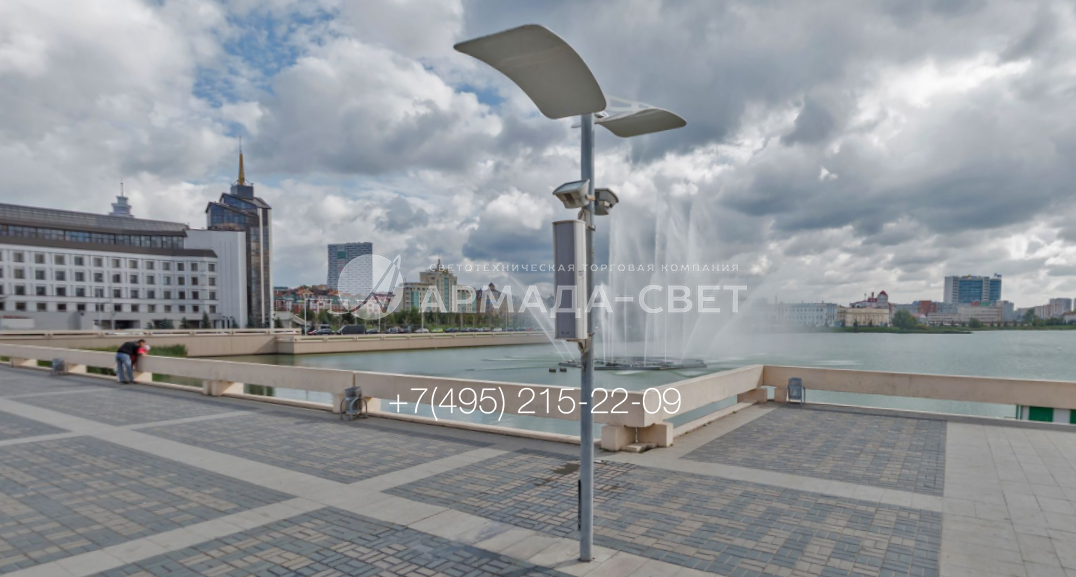

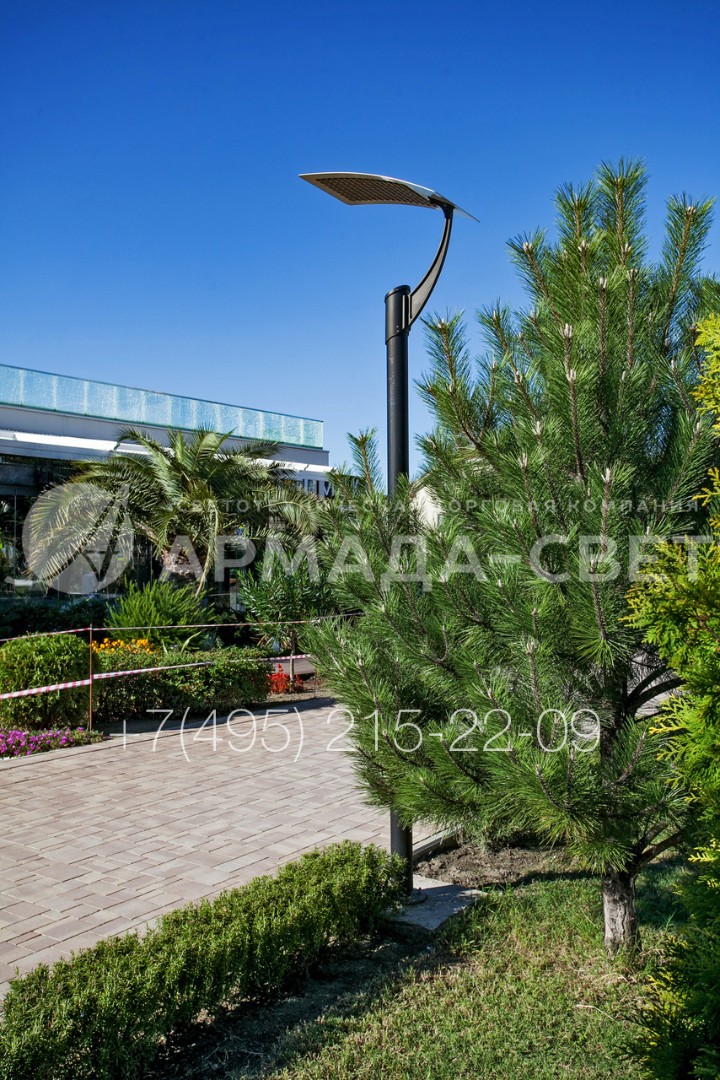

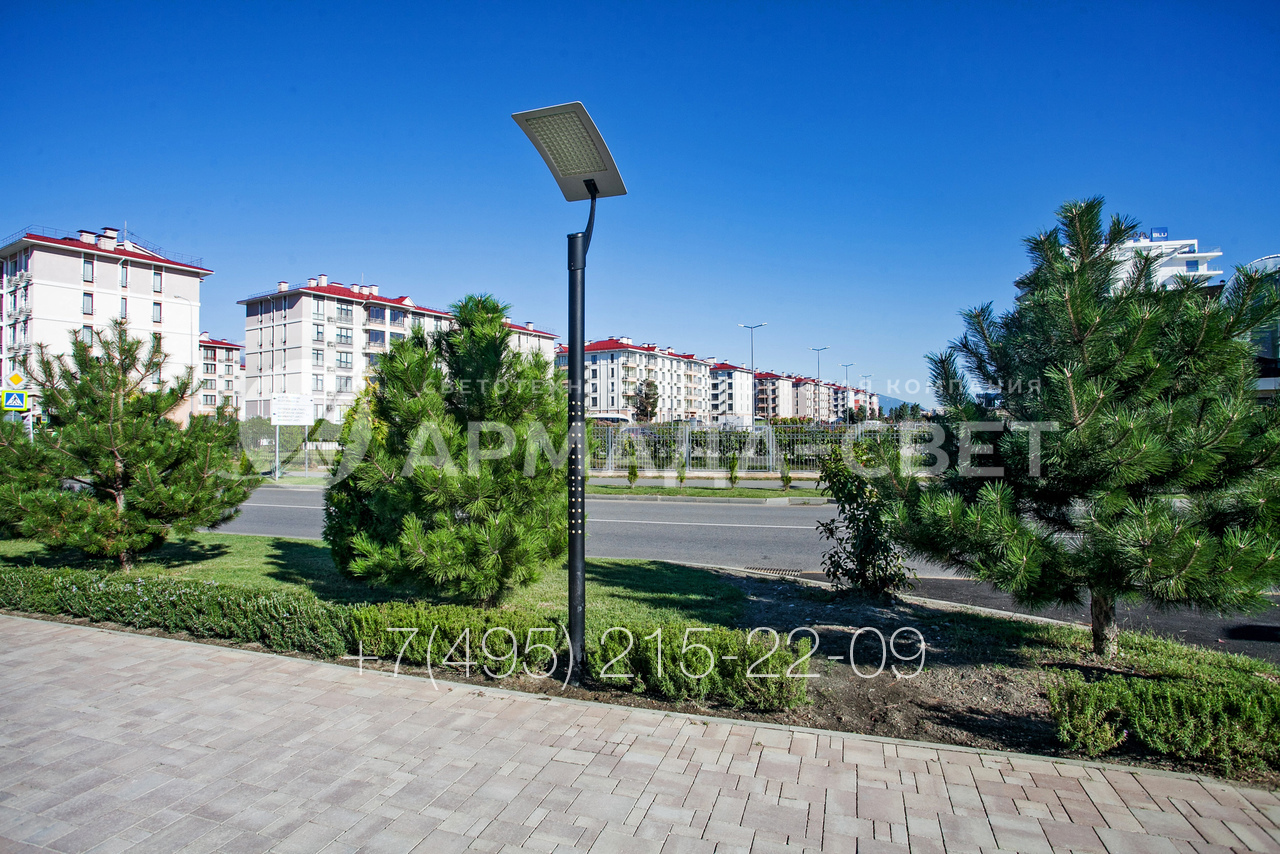

1) Этюд – это комплекс отраженного света с красивым внешним видом. Световой прибор у этой опоры устанавливается на верхушку ствола и направляет световой поток вверх. Там он отражается от пластины со светоотражающей краской и распределяется по территории.

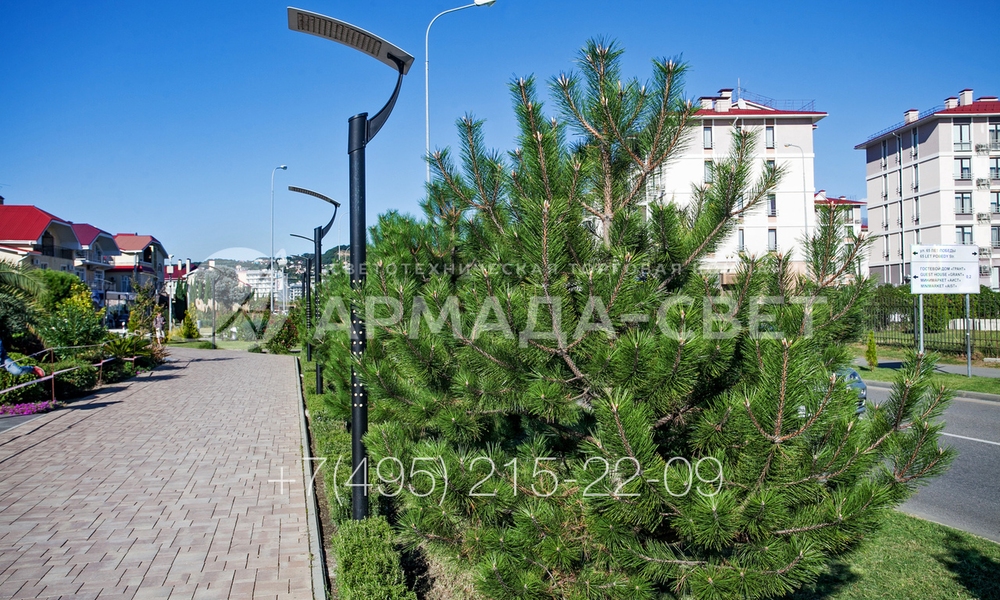

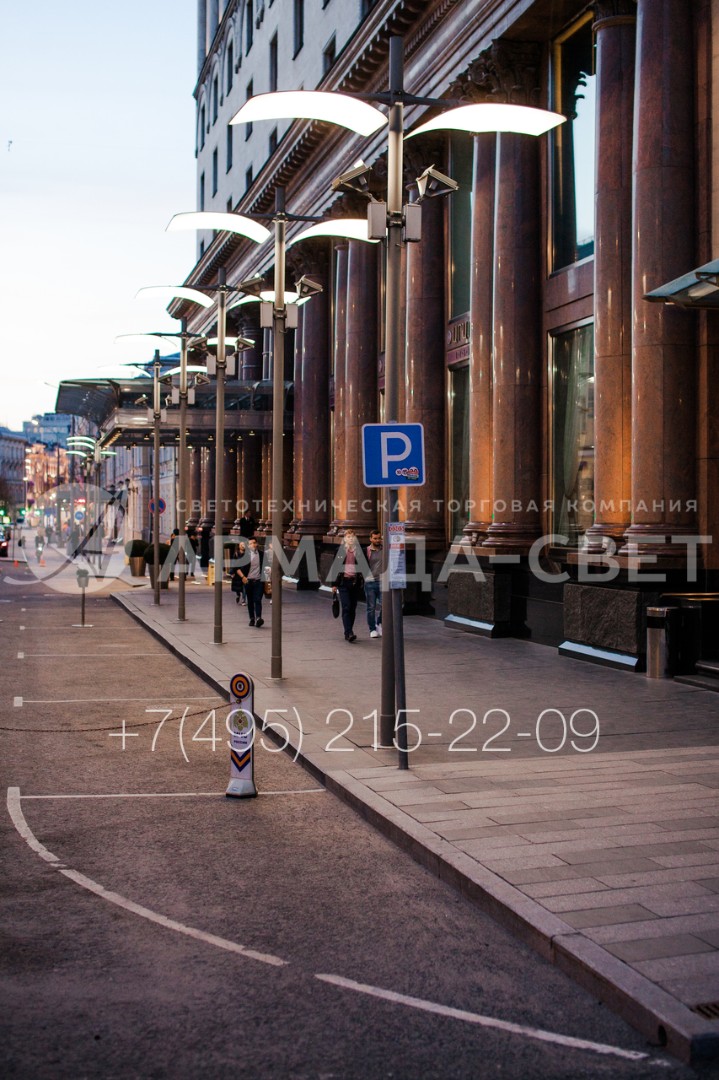

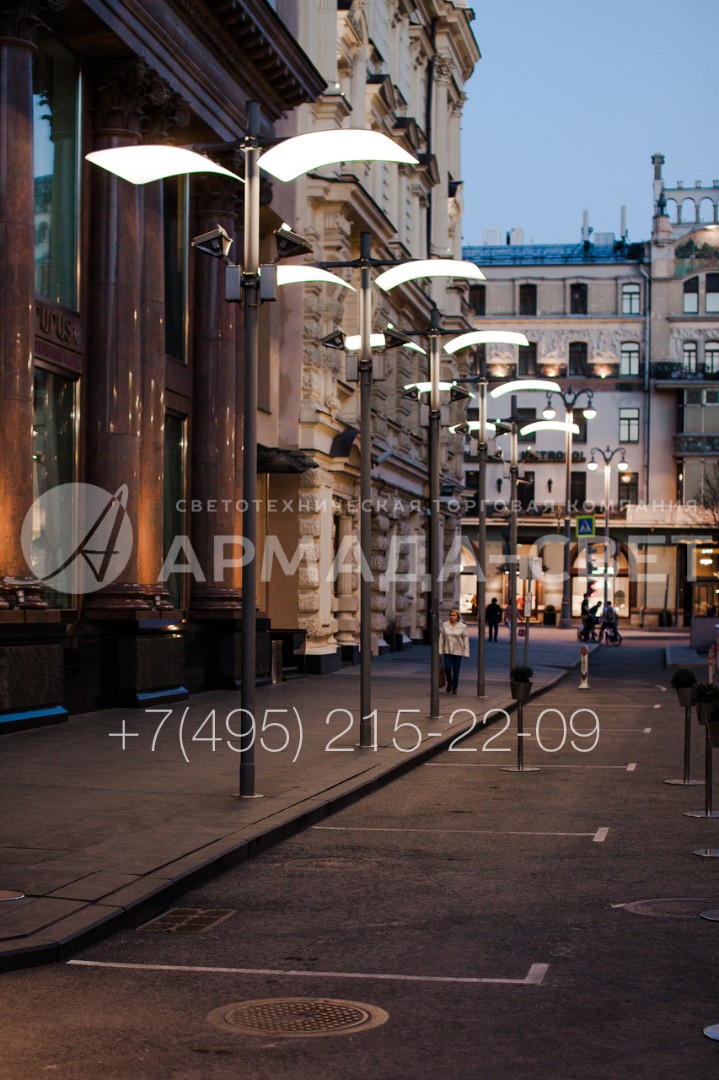

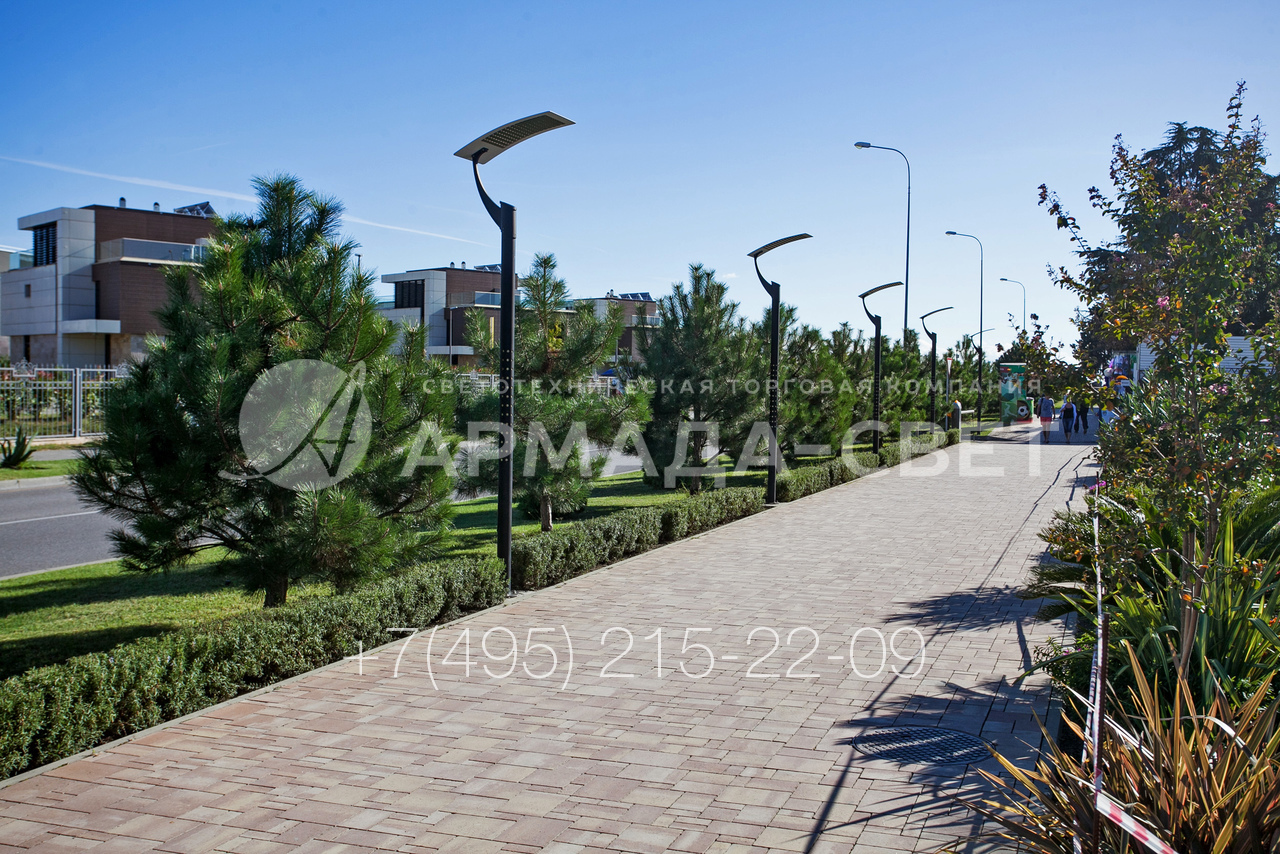

2) Комплекс осветительного света Этюд относится к категории парково-декоративных опор. С его помощью можно осветить площадку и сделать ее более привлекательной с точки зрения прохожих и водителей.

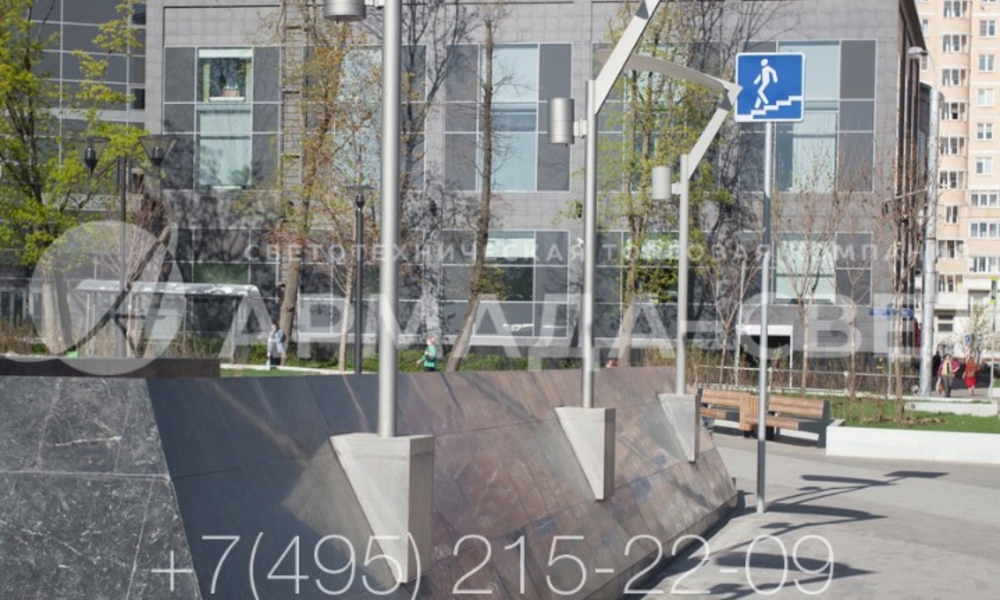

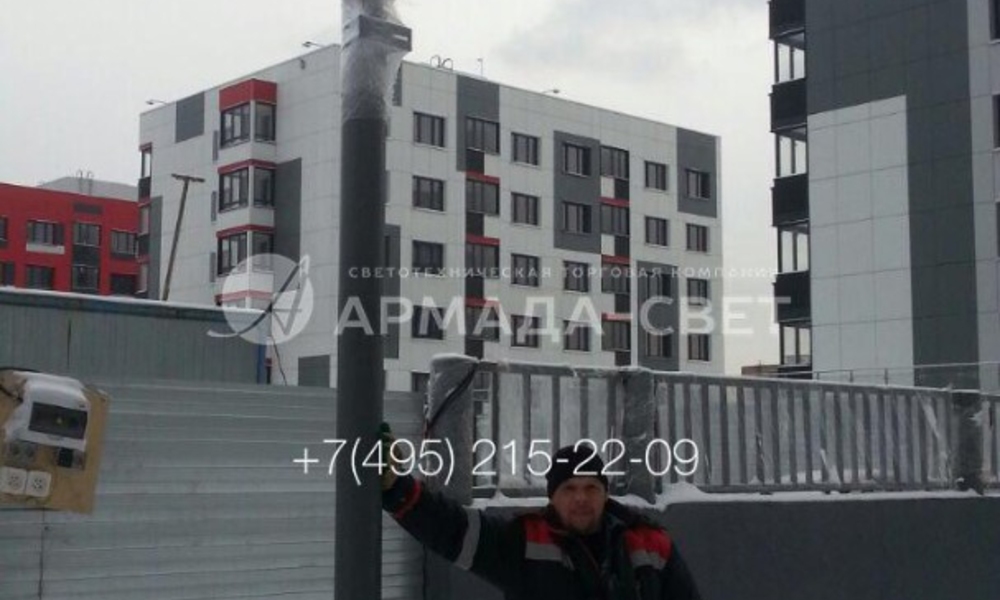

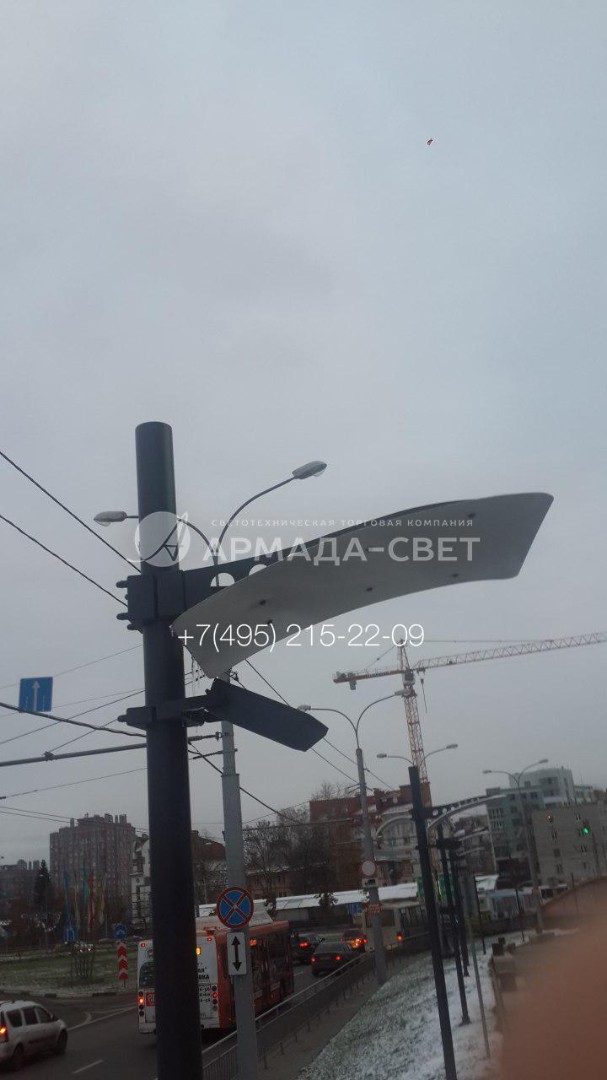

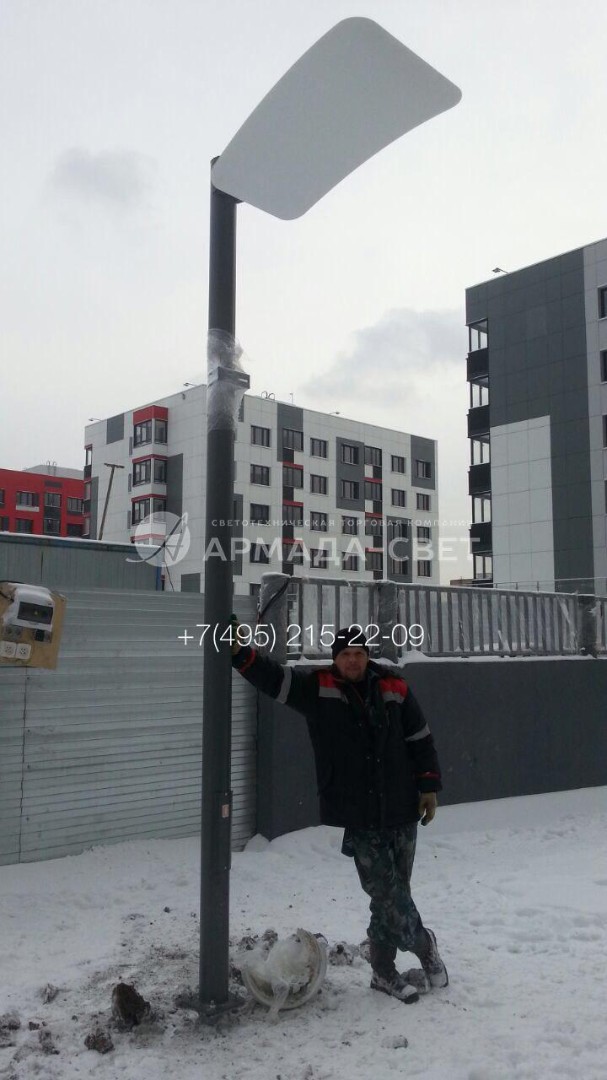

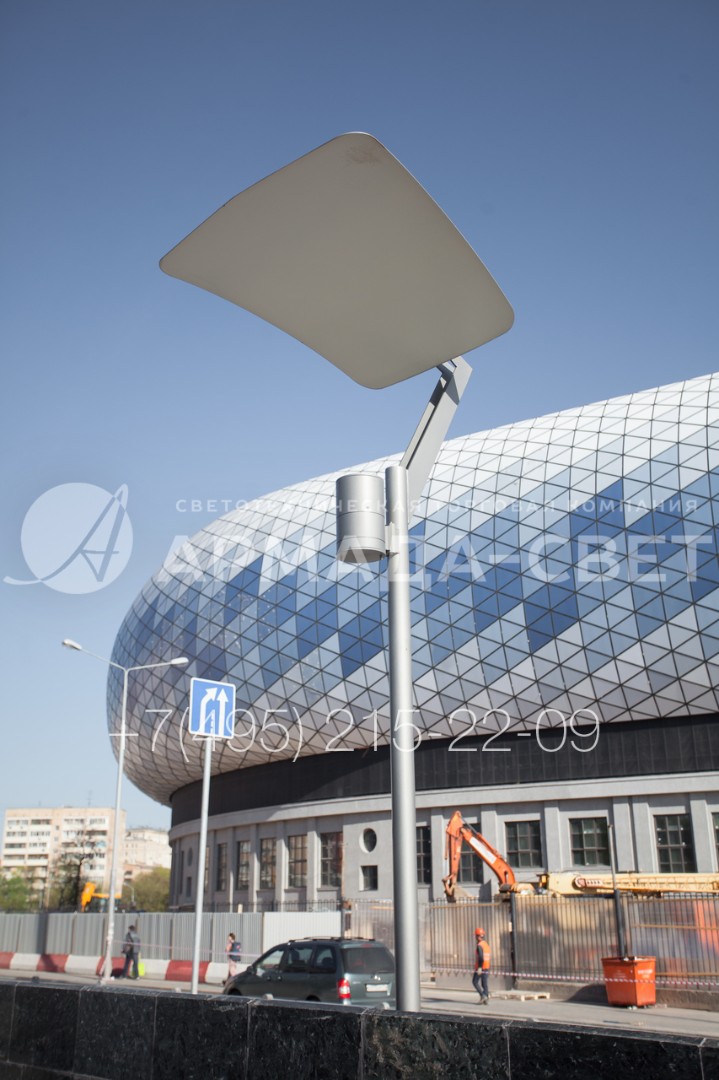

3) На фото показан процесс монтажа осветительного комплекса Этюд. Обратите внимание, что на стволе ниже светоотражающей пластины имеется посадочное отверстие под прожектор направленного света.

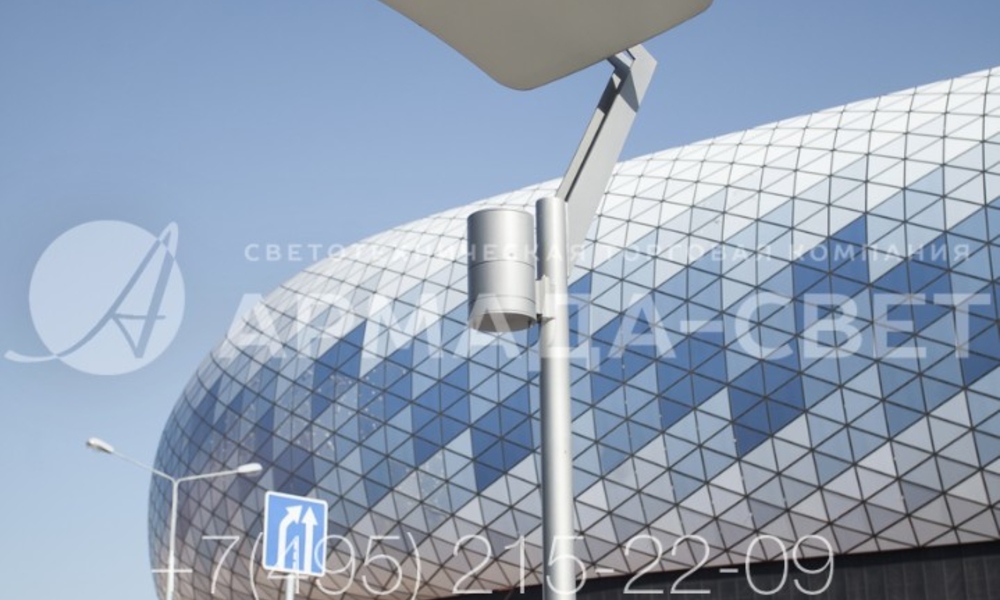

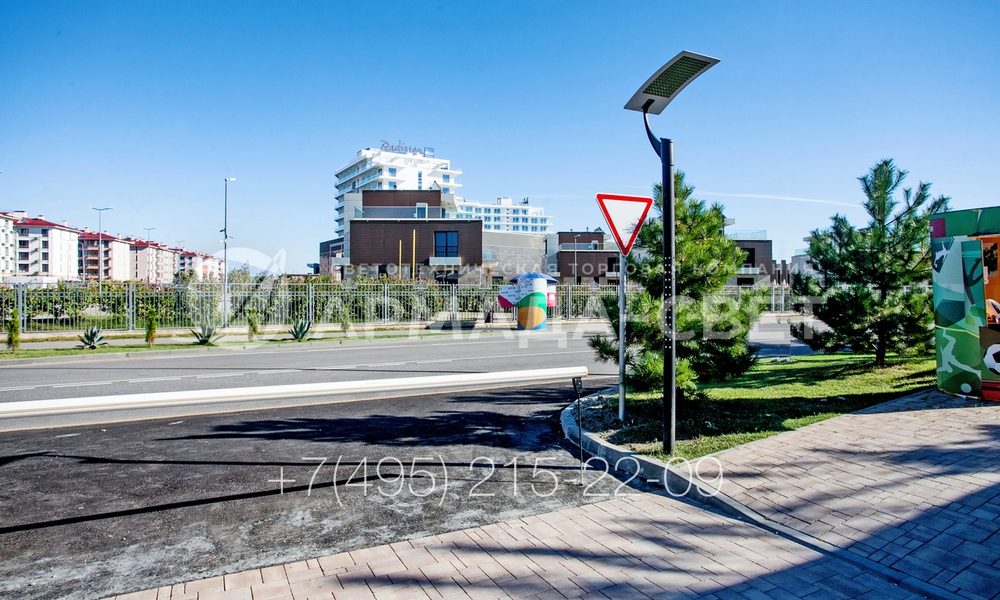

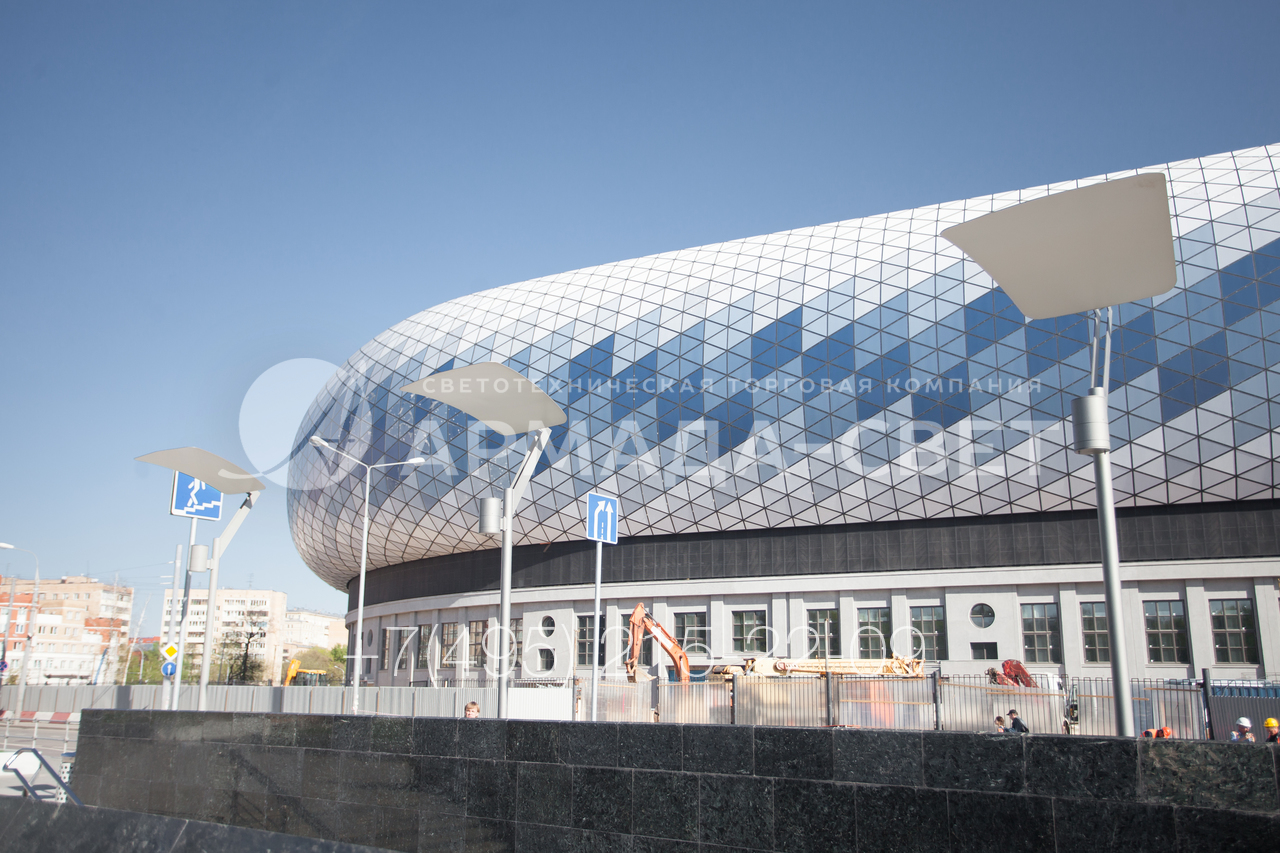

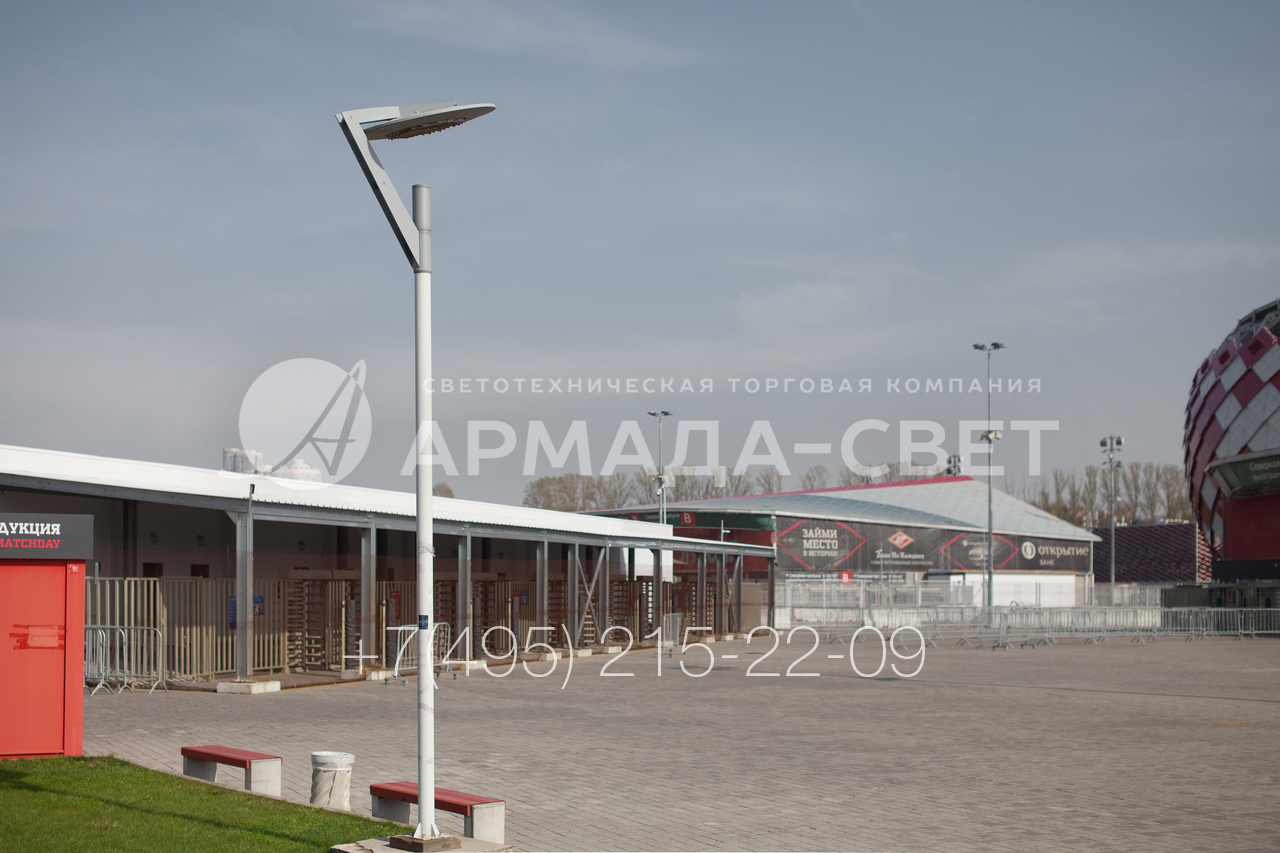

4) На фото изображена верхняя часть комплекса отраженного света Этюд. Главным его элементом является светоотражающая пластина. Ее нижняя часть покрыта специальной краской, которая отражает и распределяет световой поток от прожектора на стволе.

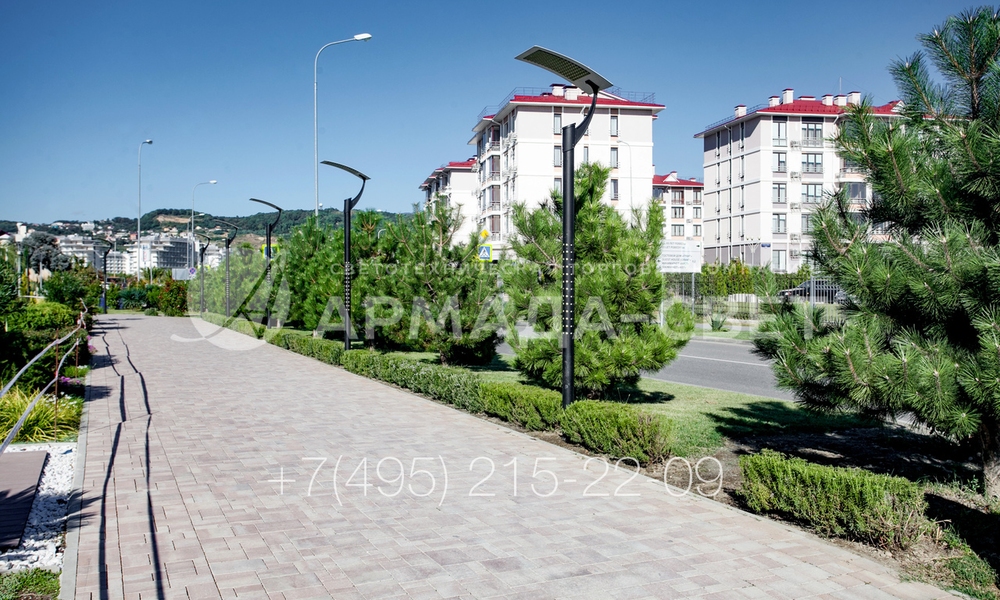

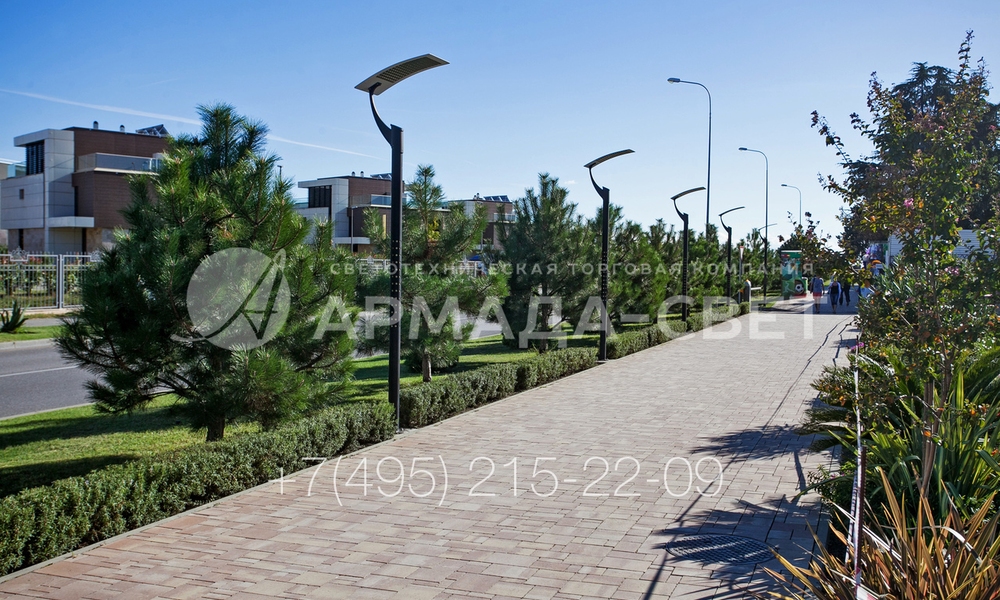

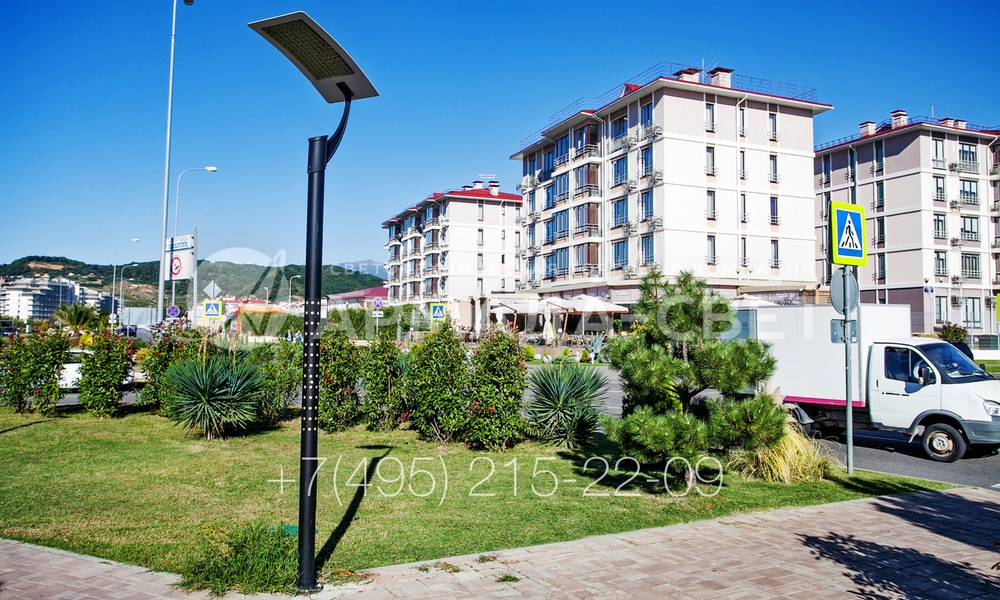

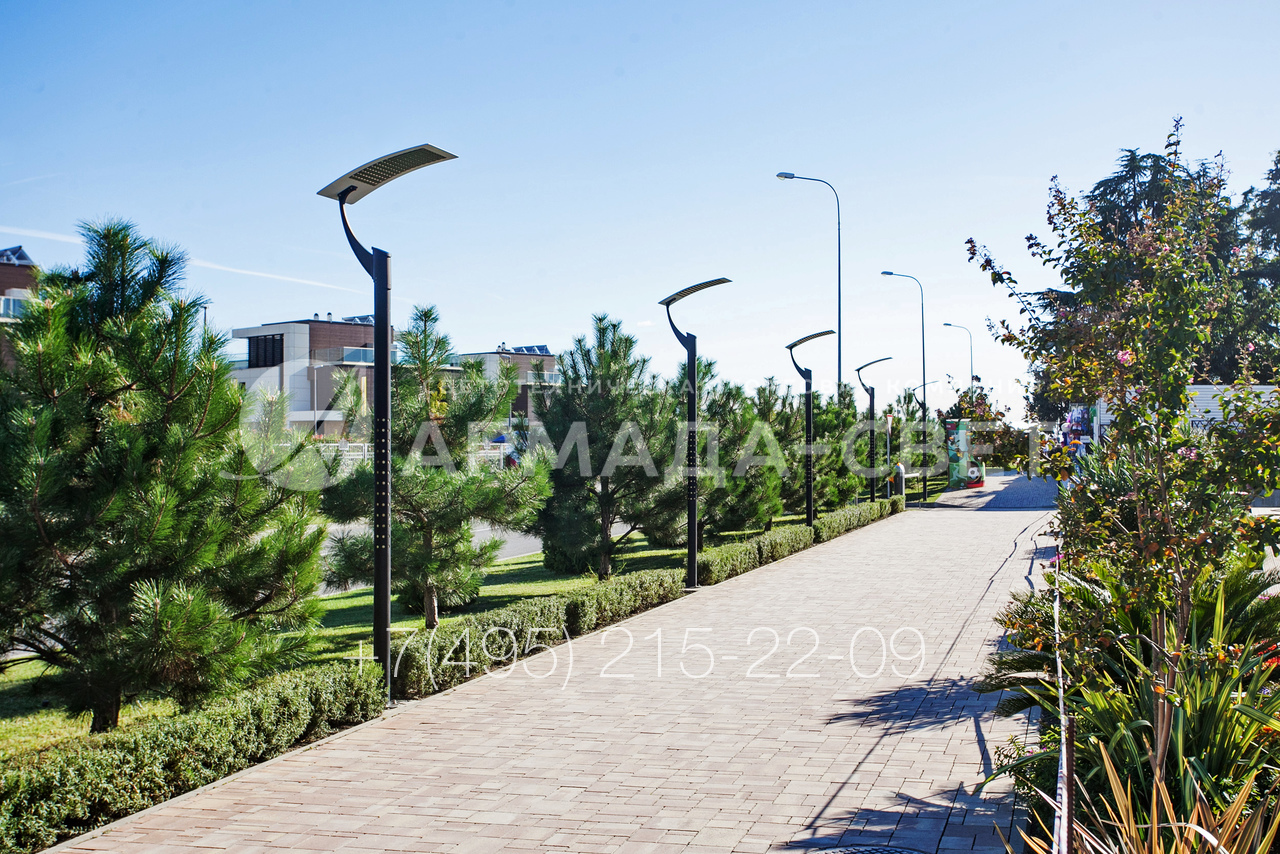

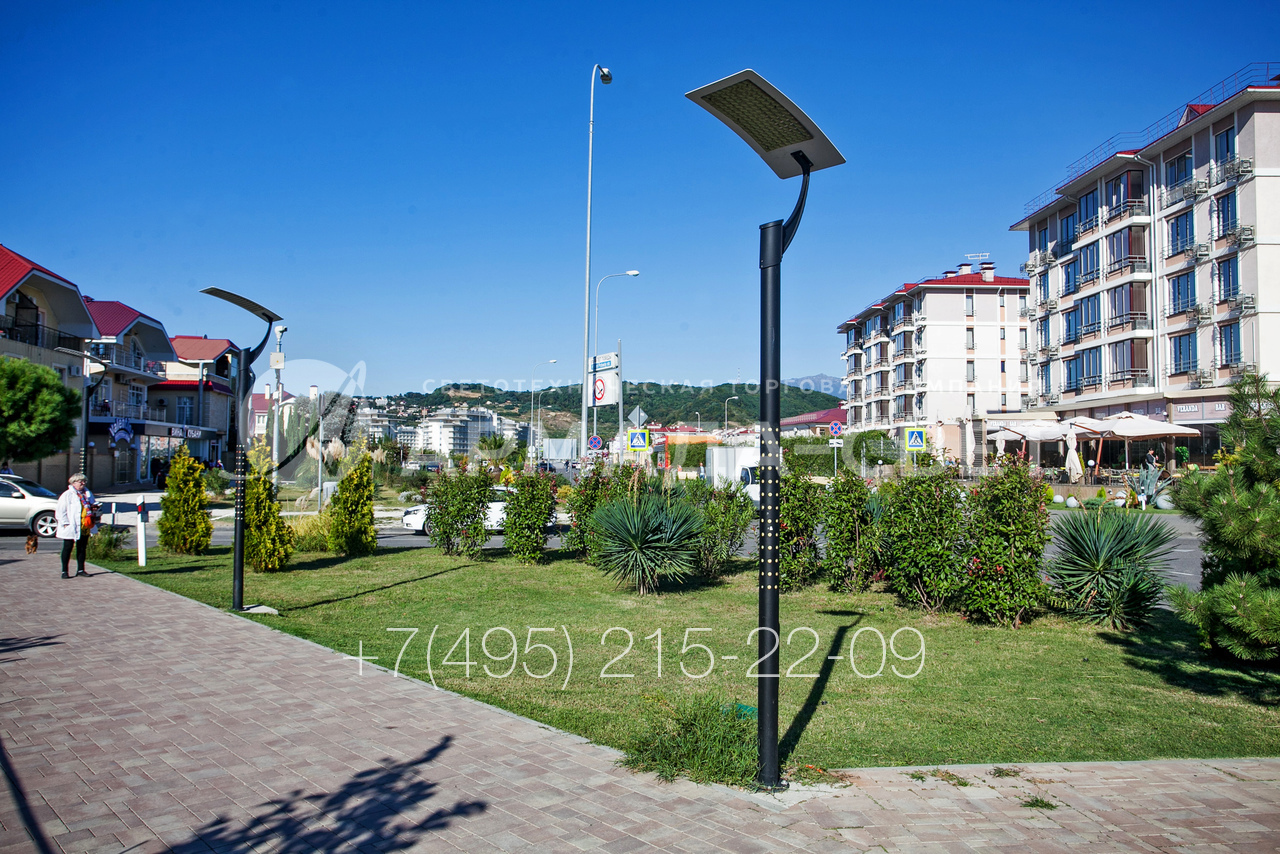

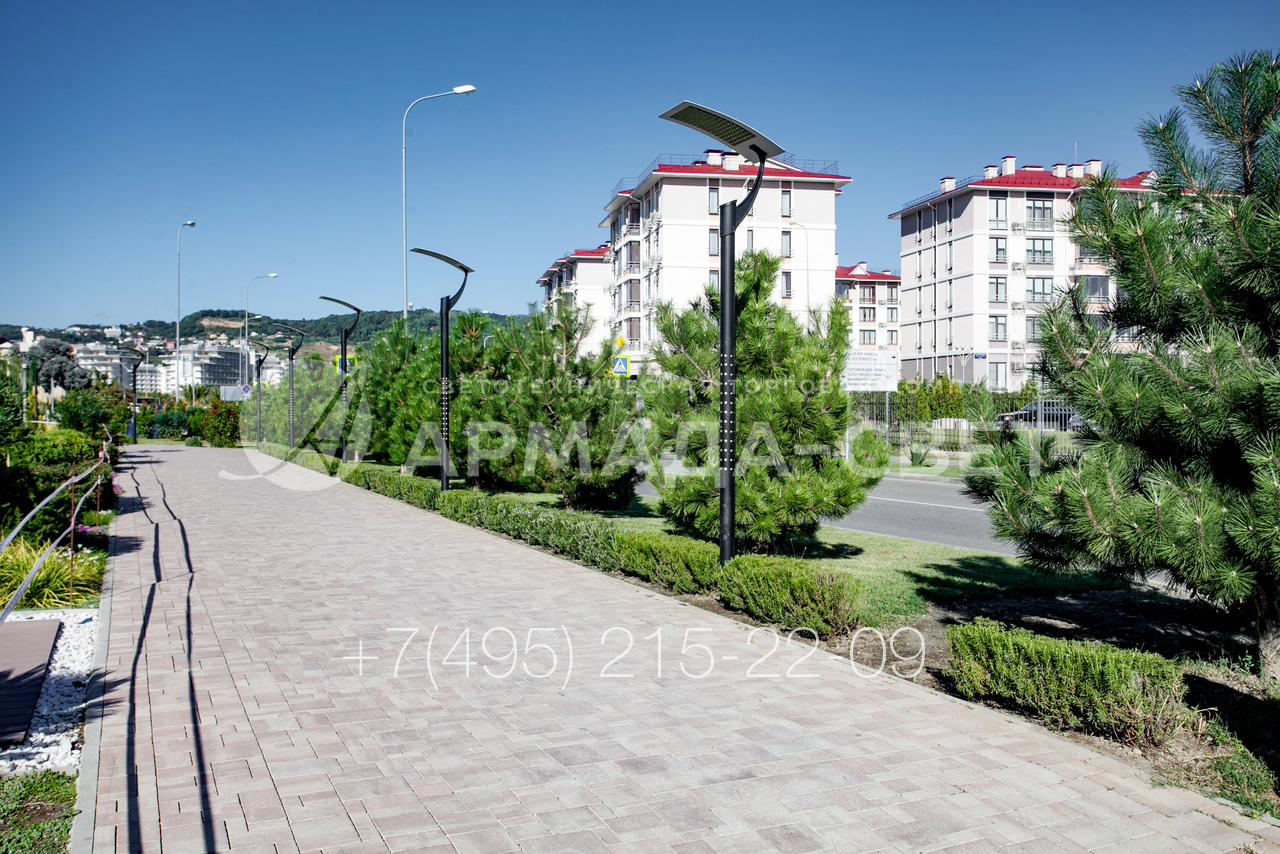

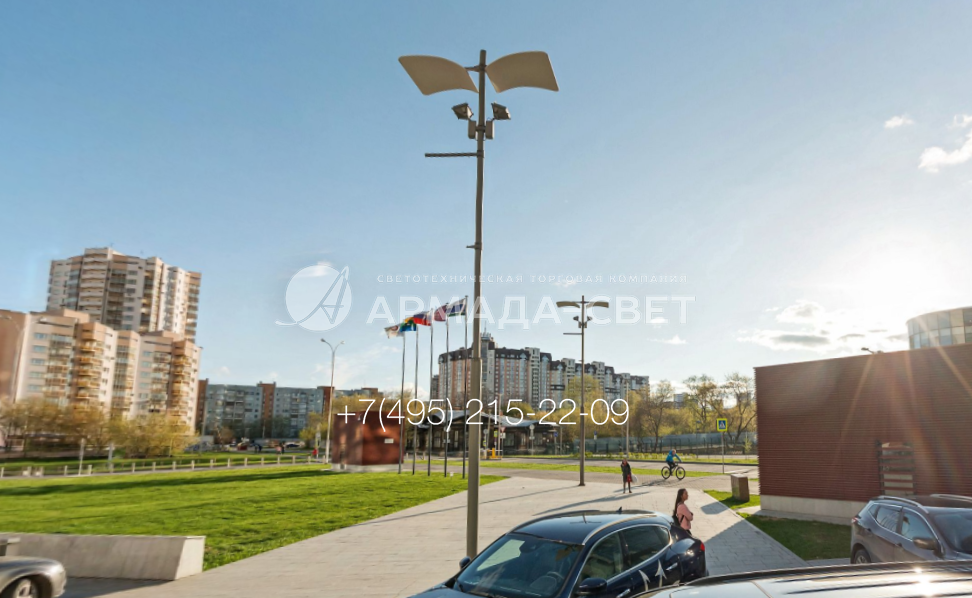

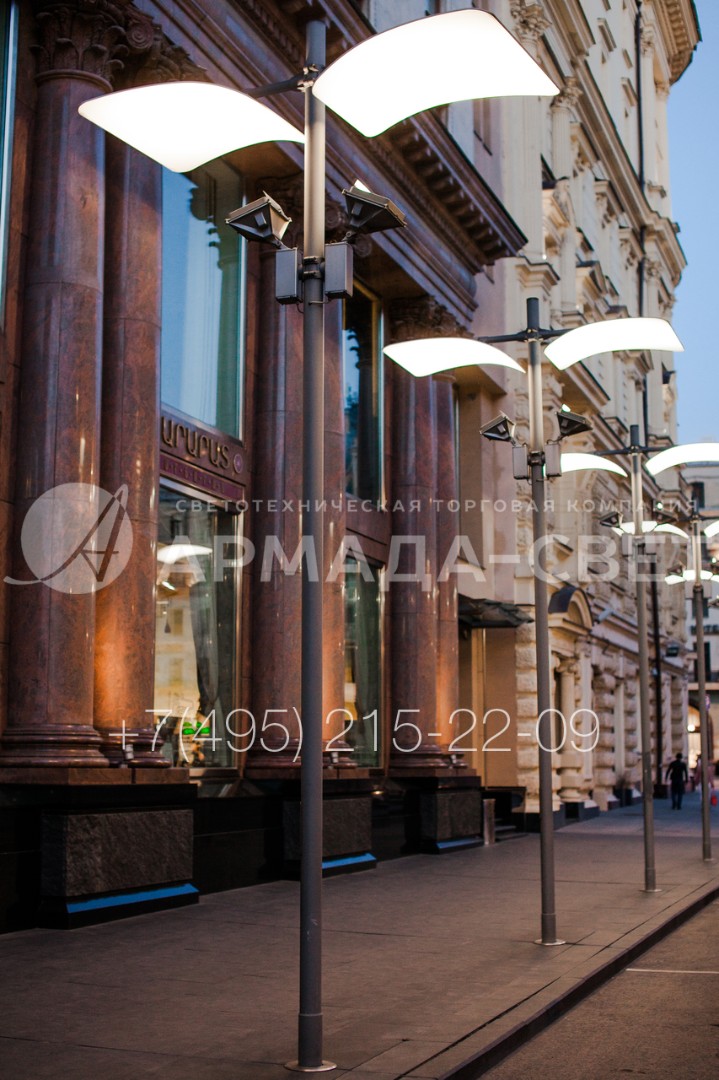

5) Световые комплексы отраженного света Этюд применяются для освещения пешеходной дорожки с лавками для отдыха людей. За счет отражения световой поток распределяется по территории более мягко и не слепит прохожих.

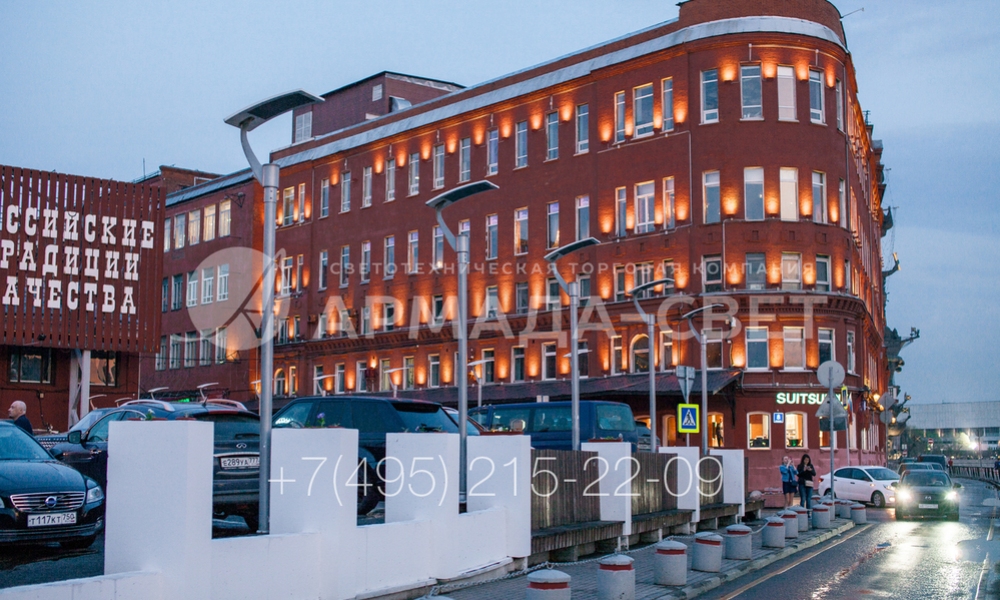

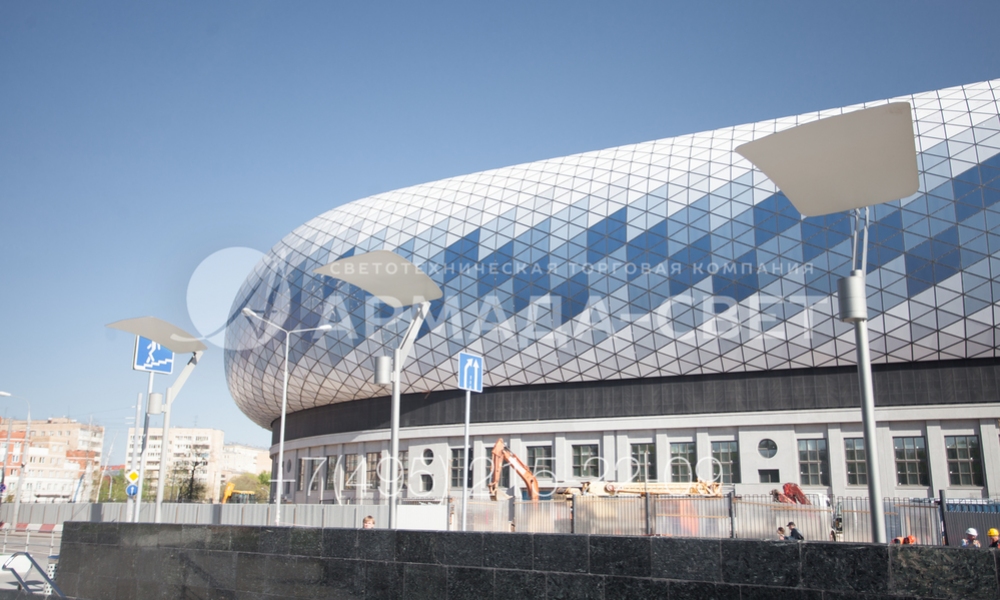

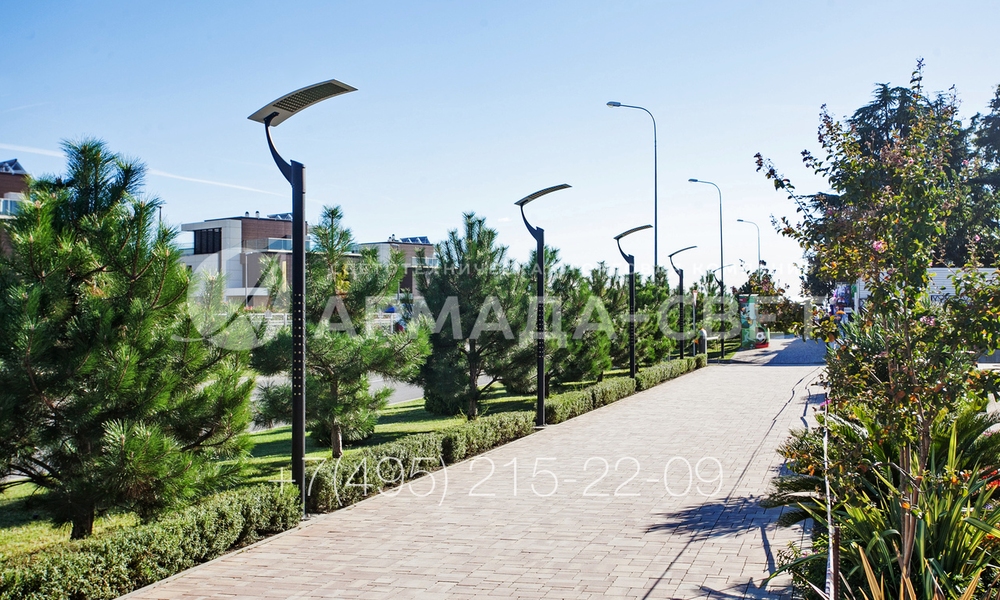

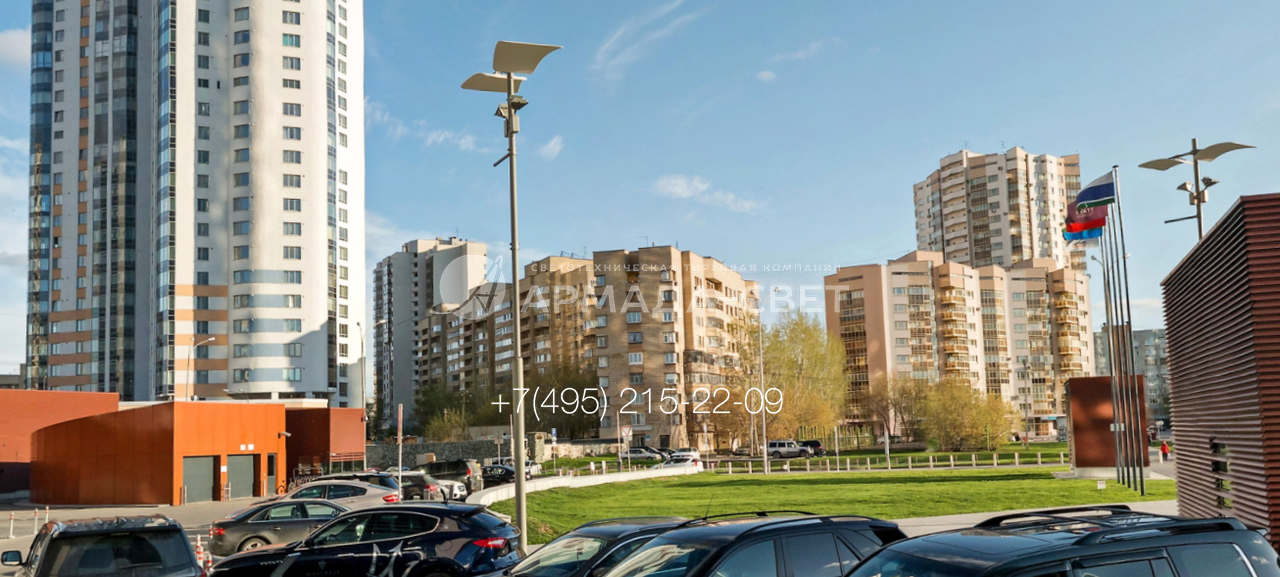

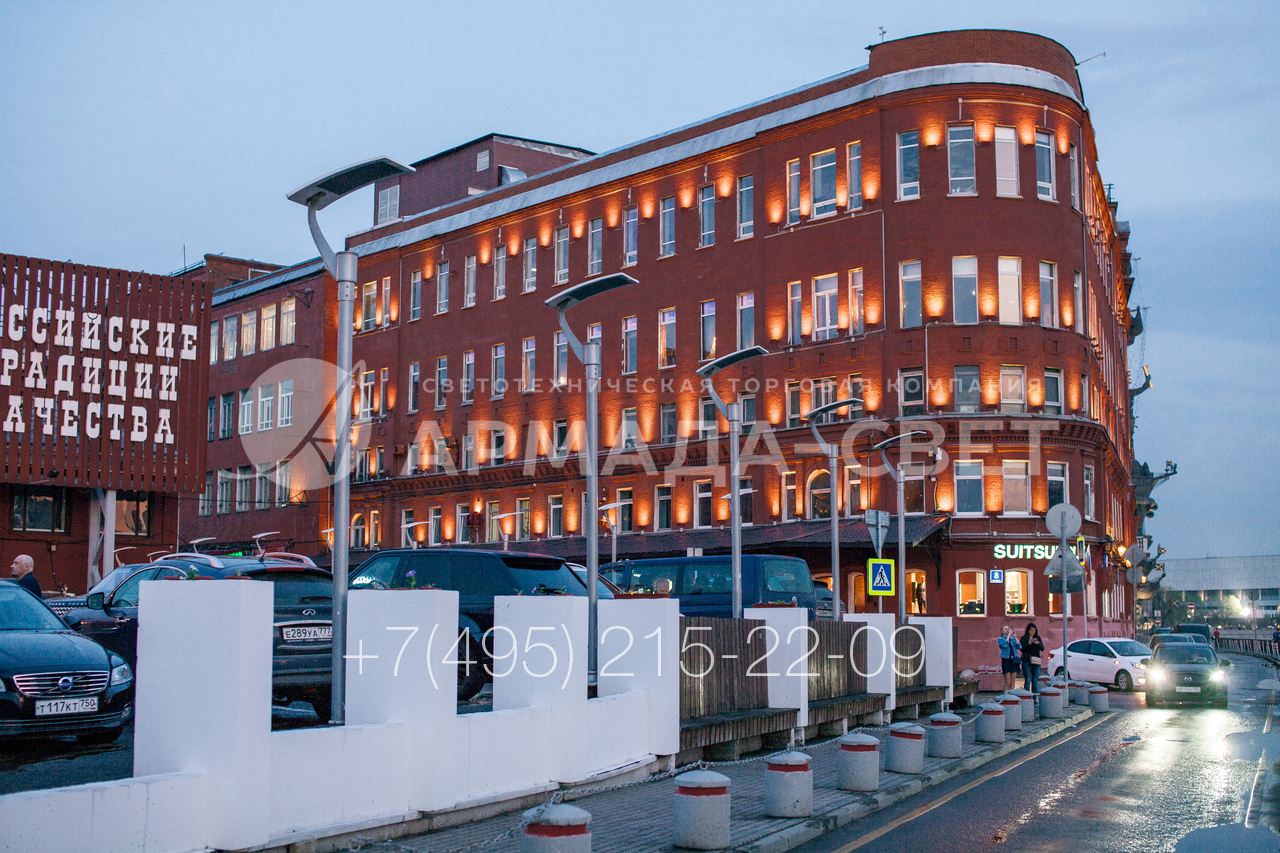

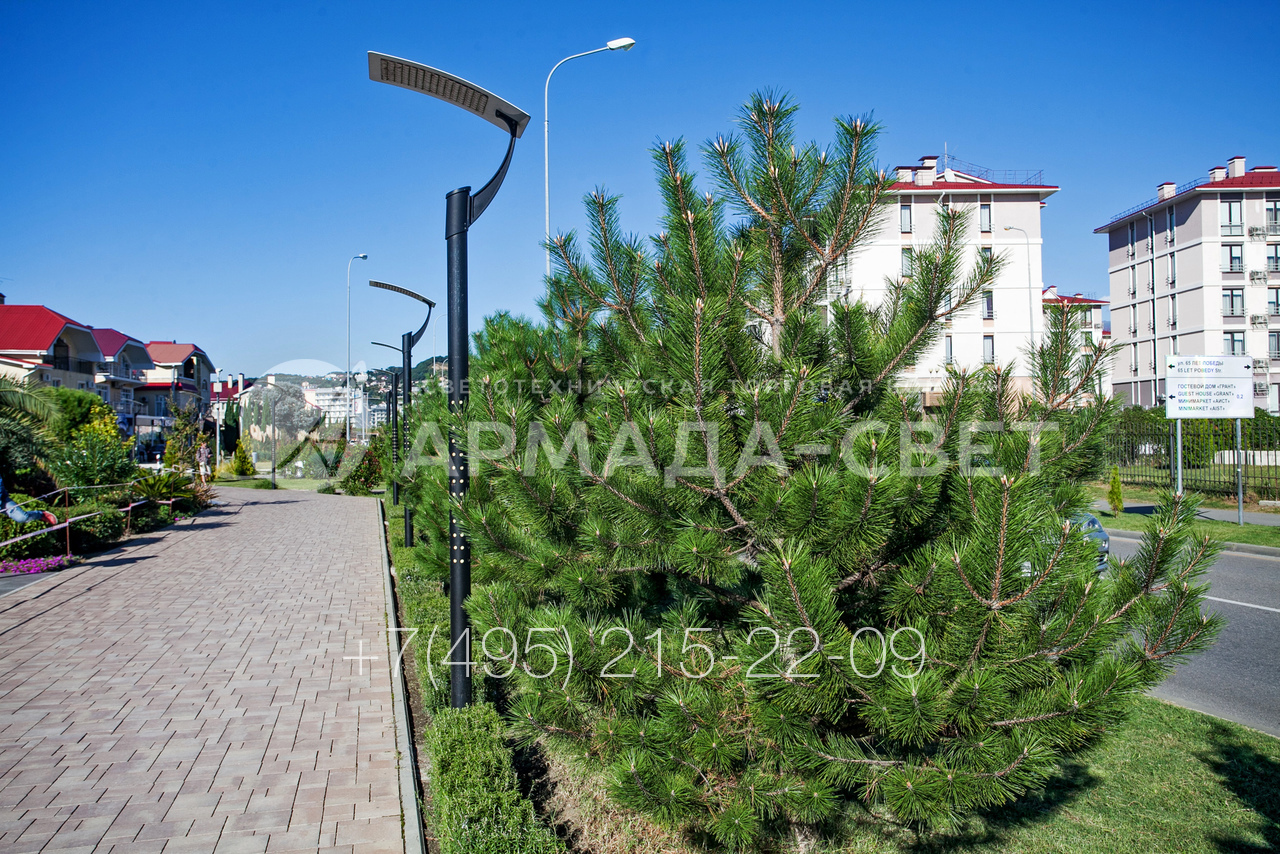

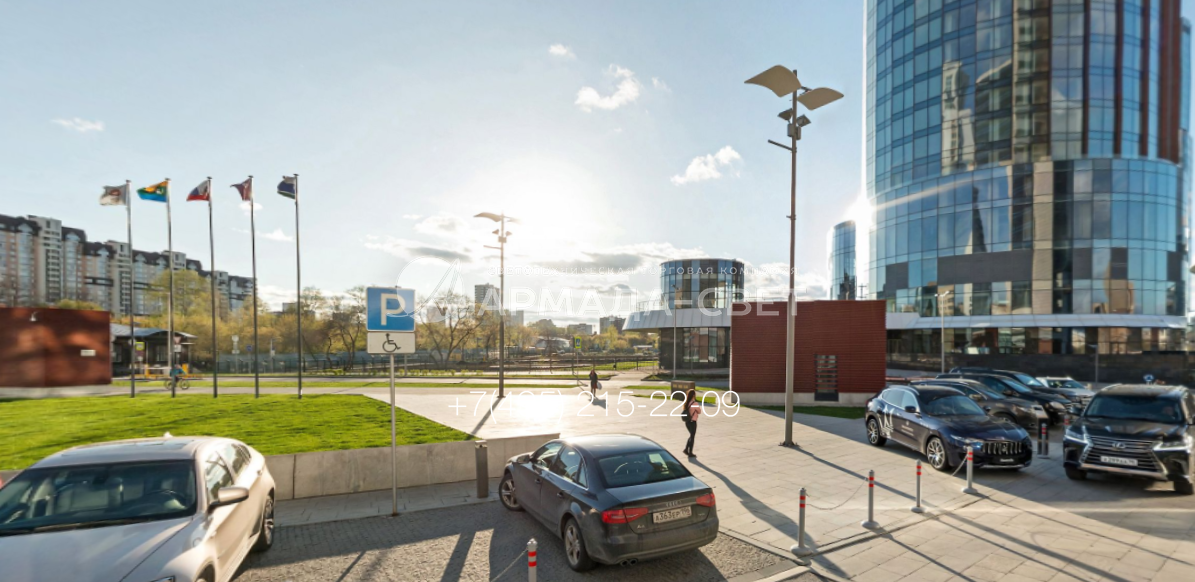

6) Комплекс отраженного света Этюд может использоваться для освещения мест для парковки транспорта перед общественными зданиями и другими подобными объектами. Отраженный световой поток лучше освещает площадку без ослепления участников дорожного движения.

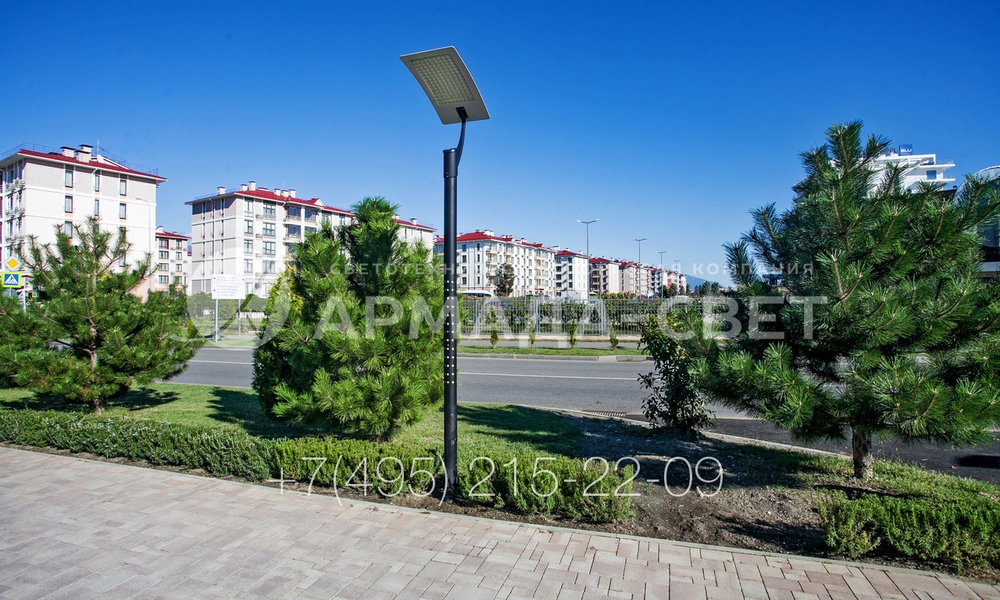

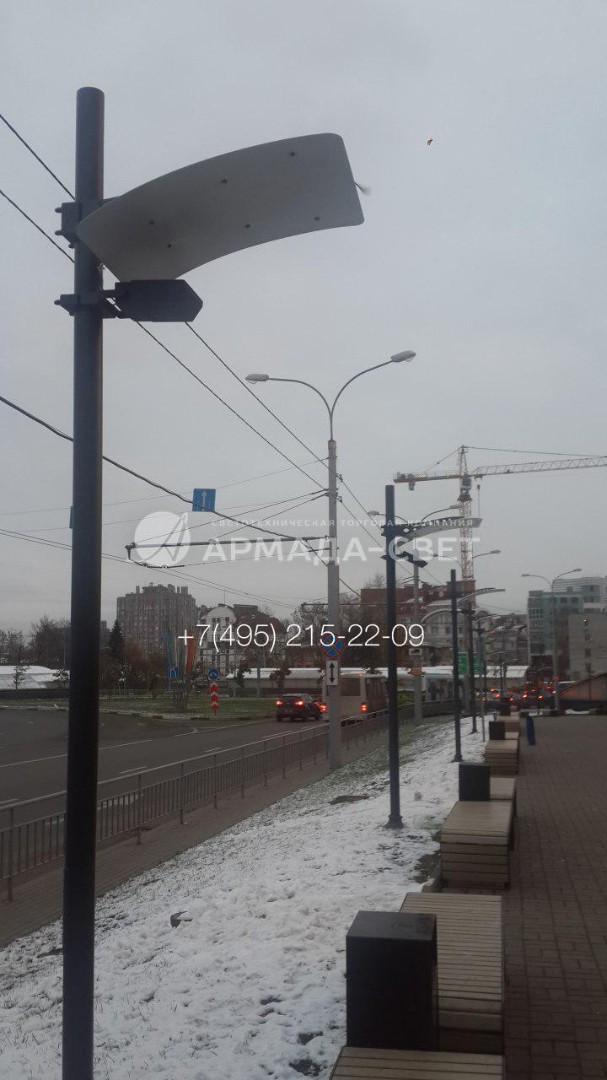

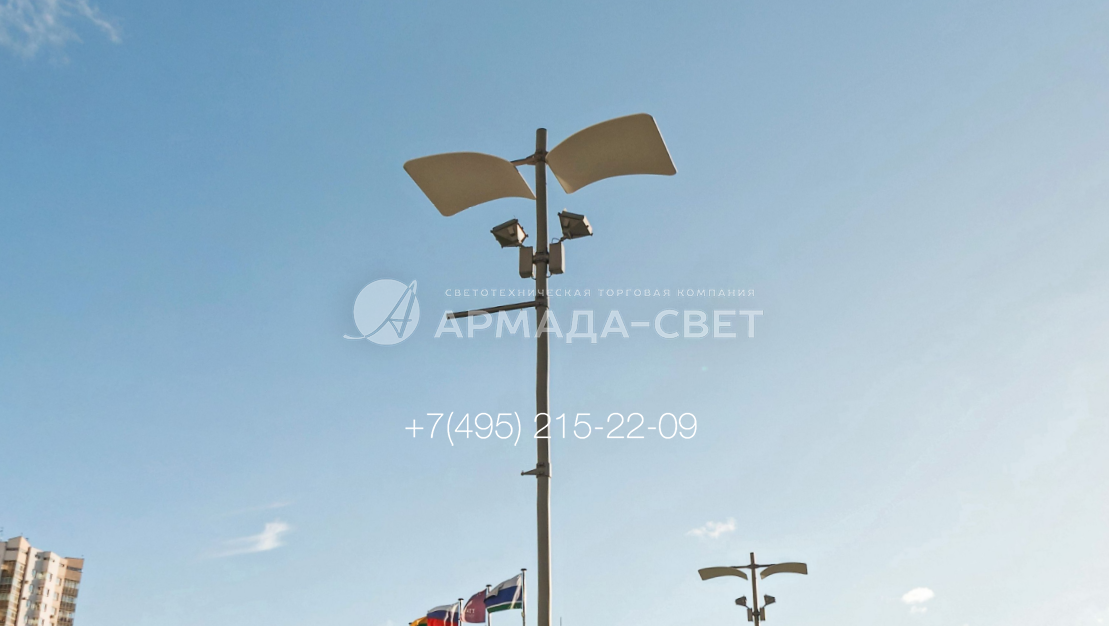

7) Преимущество комплексов отраженного света в том, что светильники и прожекторы в них не светят на прилегающую территорию. Для распределения светового потока он направляется на отражающую пластину, после чего распределяется вокруг.

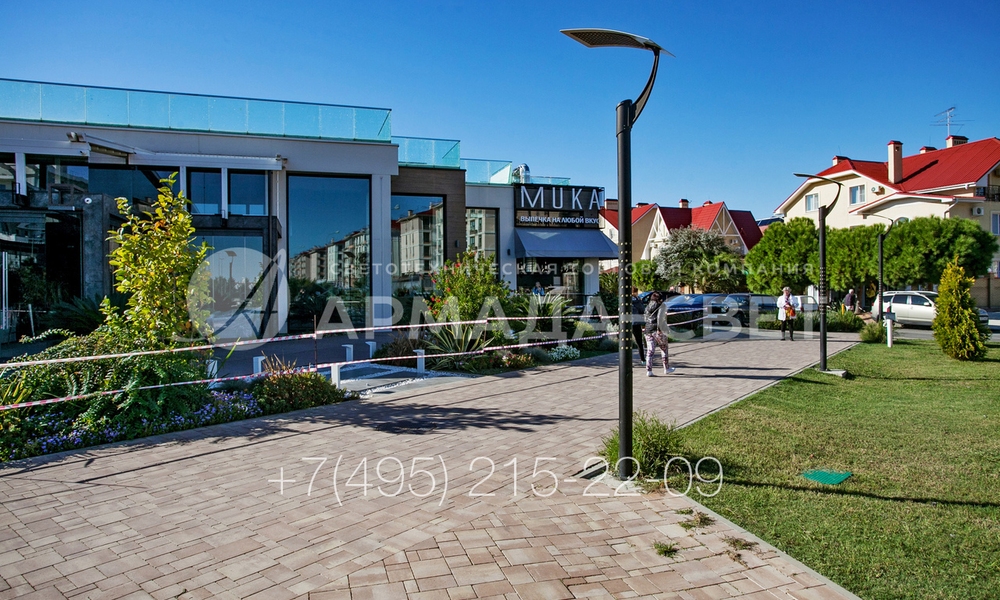

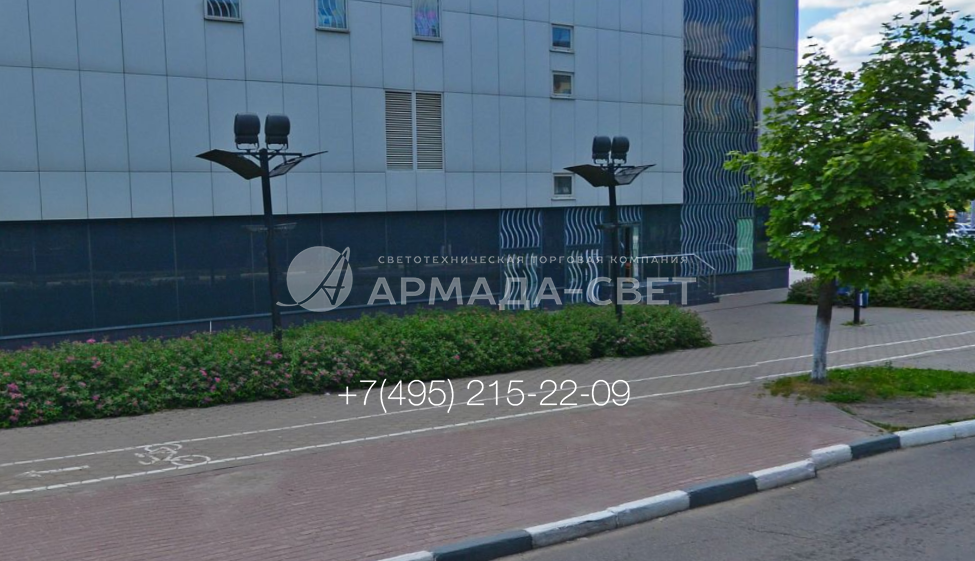

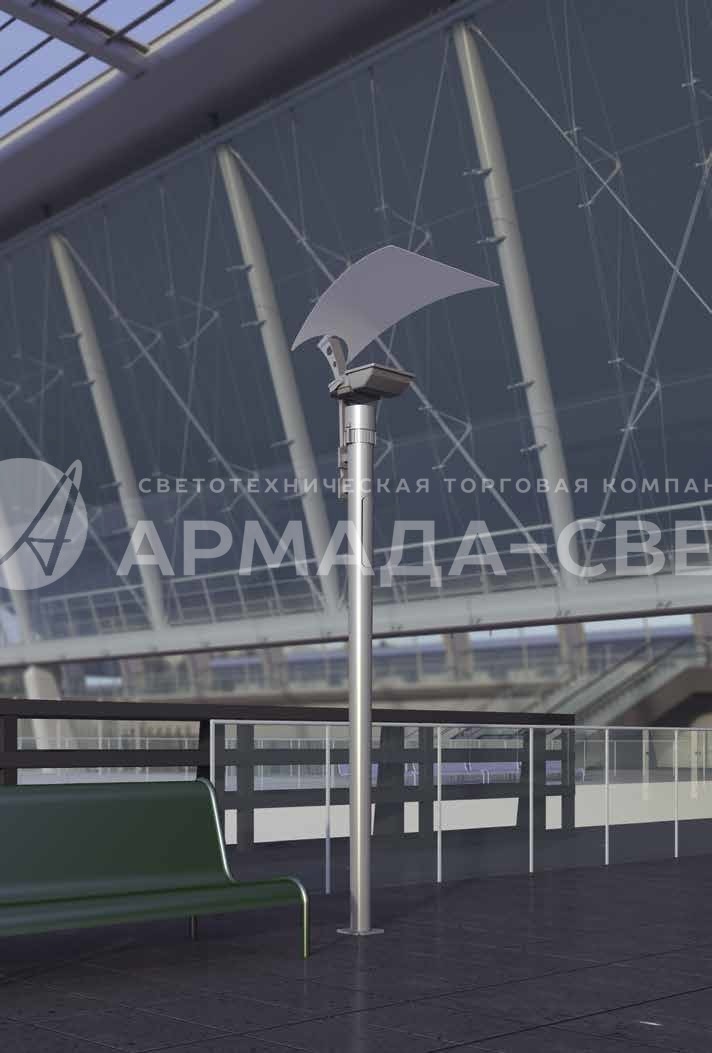

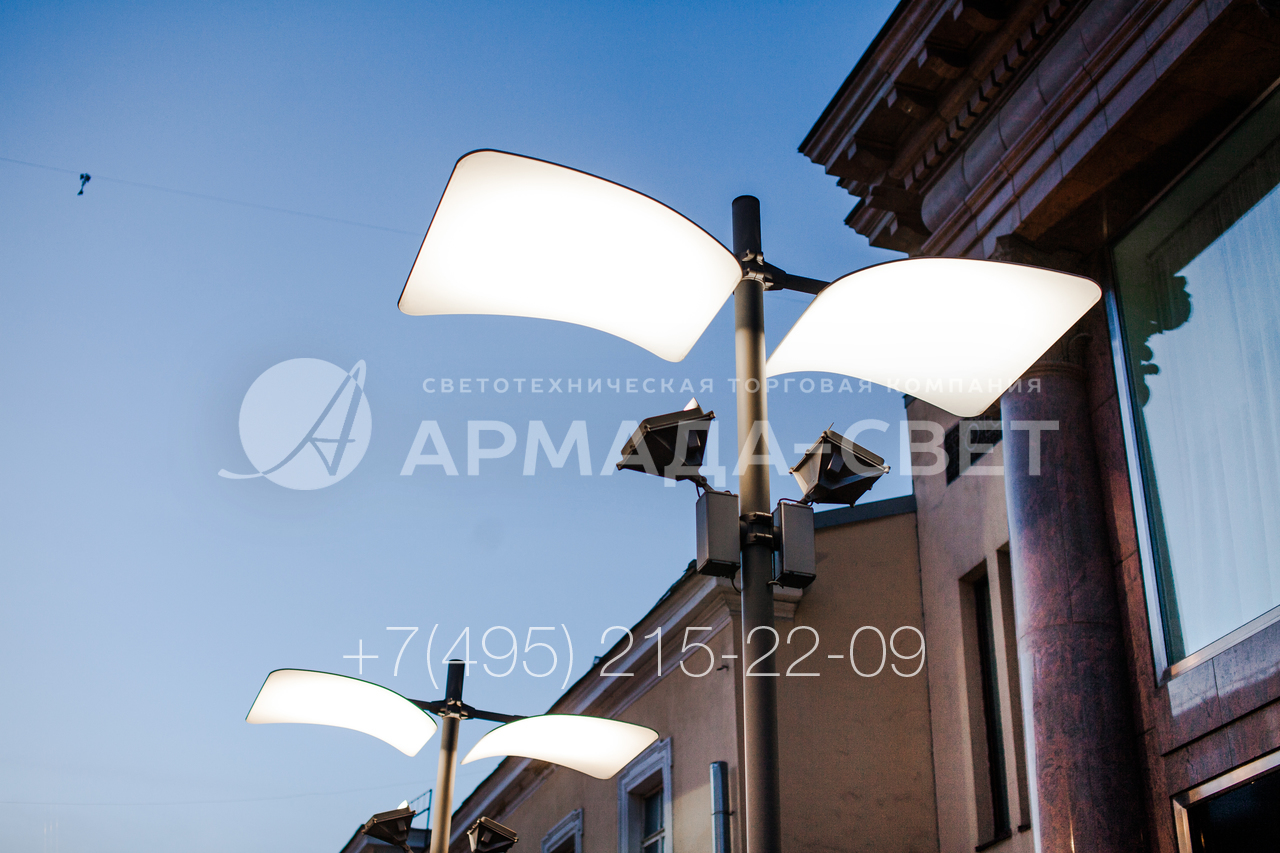

8) Световые комплексы отраженного света отличаются от обычных парковых опор очень необычным внешним видом. Они выступают в качестве самостоятельного декоративного элемента и украшают места массового отдыха людей.

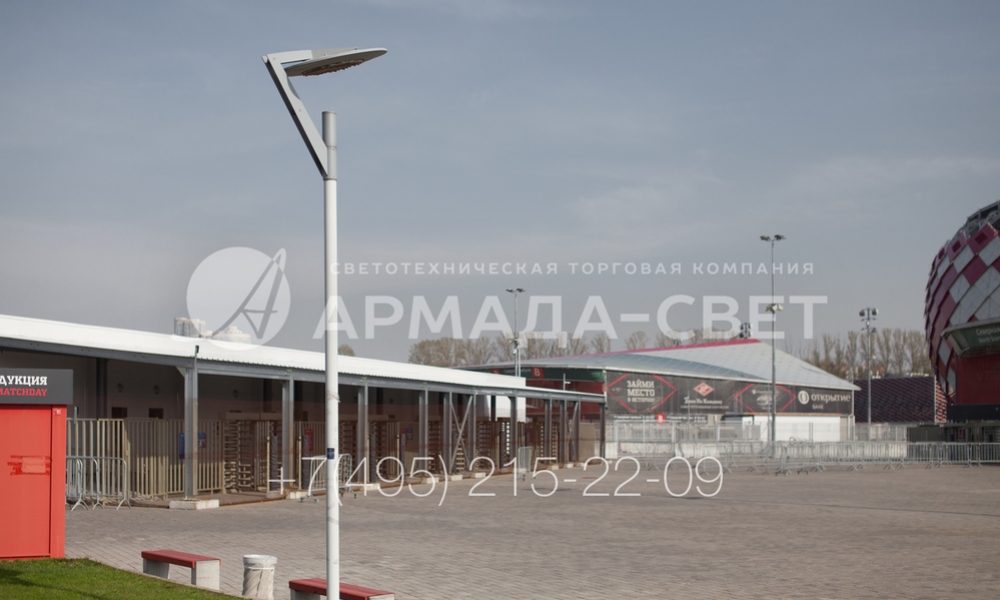

9) Для отражения светового потока комплекс отраженного света имеет пластину, которая окрашена снизу отраженной краской. Такой подход обеспечивают большую вандалостойкость конструкции в сравнении с альтернативными вариантами.

10) Комплексы отраженного света могут освещать широкий тротуар или велосипедную дорожку. Для этого используются модели с большей высотой ствола. На них устанавливаются мощные световые приборы с сильным световым лучом.

11) Осветительные комплексы отраженного света могут использоваться на улицах города для решения других инженерных задач. Путем небольшой модификации конструкцию можно адаптировать для удержания флага, баннера, камеры наблюдения.

12) Комплексы отраженного света применяются в тех случаях, когда для инженеров важен внешний вид инженерной конструкции. Благодаря круглому сечению ствола они хорошо сочетаются с другими элементами оформления открытых площадок в городе.

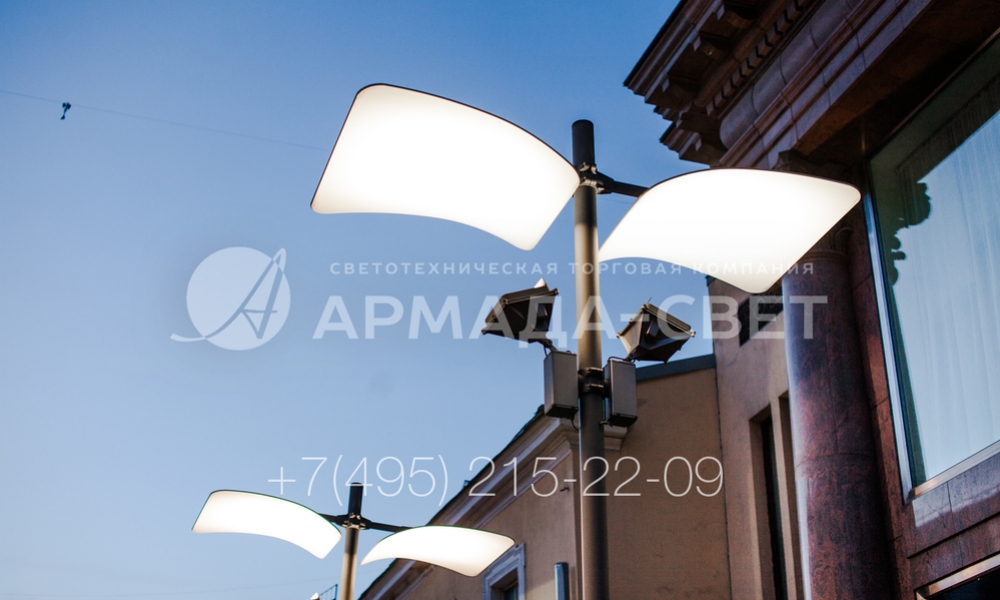

13) В качестве источников света на комплексах отраженного света используются прожекторы с сильным световым потоком, которые направляют его вверх на отражающую пластину. В прожекторы устанавливаются газоразрядные и светодиодные лампы с ПРА и драйверами.

14) Опоры с отражающими пластинами часто устанавливаются в местах массового отдыха людей. Они являются украшением объекта и обеспечивают распространение света на большую площадь без ослепления прохожих яркими лампами.

15) Для подачи электричества к светильникам на опорах отраженного света провода подводятся под землей в заранее вырытых траншеях. Обратите внимание, что на фото не видны воздушные СИП, которые питают осветительное оборудование.

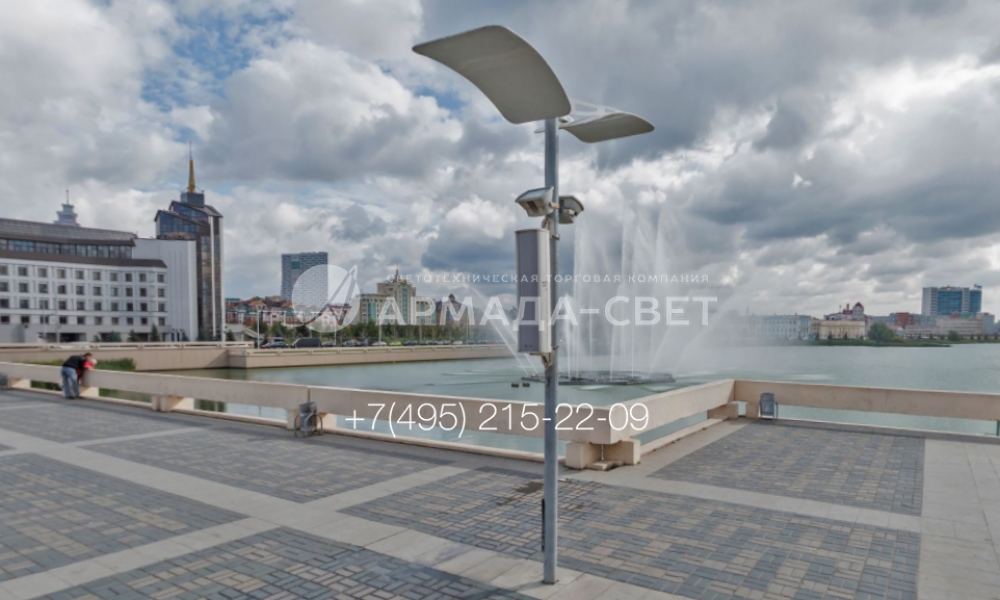

16) Комплексы отраженного света могут быть адаптированы под решение конкретных задач в сфере освещения. На стволах этих конструкций, помимо пластин с отражающей краской, установлены направленные прожекторы для фасадного освещения.

17) Комплекс отраженного света Этюд отличается от аналогов тем, что световой прибор у него встроен в ствол конструкции и не выделяется на фоне осветительной опоры. Это делает дизайн более необычным и инновационным.

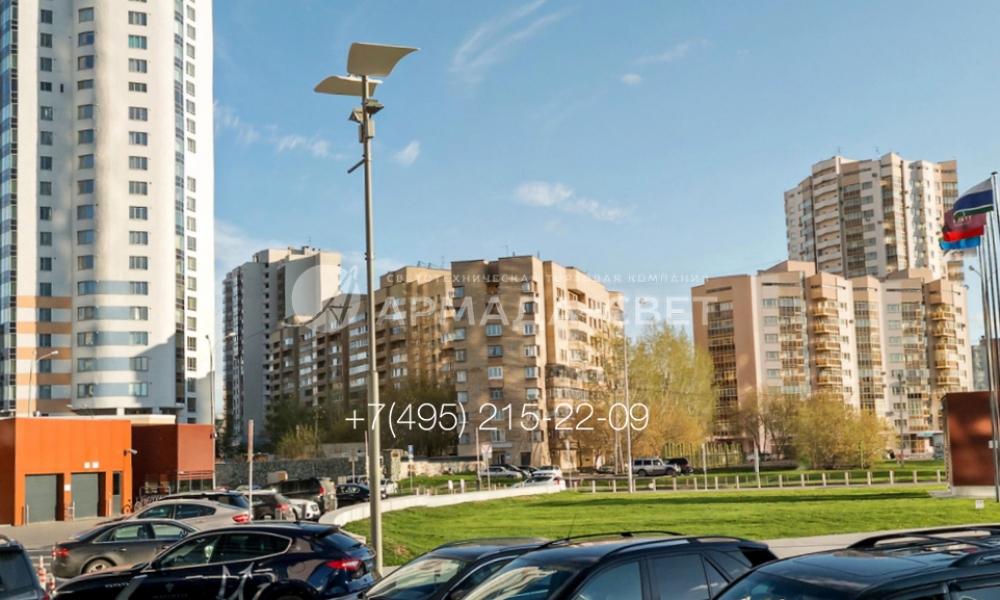

18) На фото изображены комплексы отраженного света Этюд, которые освещают пешеходный тротуар и парковку для транспорта. Обратите внимание, что форма и размеры отражающей пластины могут быть разными по индивидуальному заказу покупателя.

19) Для увеличения площади освещаемого пространства используются более мощные светильники и большие пластины с отражающей краской. Плюс отраженного света в том, что рассеянный световой поток не слепит людей.

20) Комплексы Этюд пользуются популярностью у инженеров благодаря своему необычному внешнему виду. Они привлекают внимание людей даже в светлое время суток, что увеличивает посещаемость коммерческого объекта.

21) Осветительные опоры Этюд могут иметь ствол с хвостовиком или фланцем для разных типов монтажа. Поэтому их можно установить не только в грунт на фундамент, но и встроить в архитектурные элементы оформления улиц.

22) На фото изображены опоры отраженного света Этюд, используемые для освещения бульвара в населенном пункте. Обратите внимание, что ствол у этих опор имеет дополнительные декоративные элементы, которые делают опоры еще более красивыми.

23) Осветительные опоры Этюд смотрятся значительно красивее, чем стандартные конструкции из трубчатого или листового проката. За счет отражающей пластины они освещают большую площадку, но не слепят людей на переходе.

24) Для освещения в каждой опоре комплекса Этюд устанавливается прожектор направленного света. Однако он встраивается внутрь ствола с круглым поперечным сечением, поэтому не виден. Это улучшает дизайн конструкции и делает ее более вандалоустойчивой.

25) На фото вы можете видеть декоративную опору отраженного света, которая освещает тротуар. Также на фотографии видна стандартная опора. Декоративные конструкции меньше по размеру, но играют роль отдельного украшения освещаемого объекта.

26) На фото в нижней части хорошо виден монтажный узел декоративного комплекса отраженного света. Установка производится на фланец и трубчатую закладную деталь фундамента. ЗДФ забетонирована в котловане перед креплением наземной части.

27) Для улучшения внешнего вида освещаемого участка опоры этого типа подключаются к кабелям с помощью подземных линий. Чтобы увеличить прочность проводов, их прокладывают внутри полиэтиленовых защитных каналов.

28) Применение фланца для монтажа комплекса отраженного света позволяет сохранить возможность для демонтажа изделия при его повреждении. Для этого не нужно разрушать фундамент. Достаточно открутить от фланца гайки и снять наземную часть.

29) Все опоры отраженного света, изображенные на фото, подключены к силовым линиям под землей. За счет этого значительно улучшается внешний вид освещаемого участка. Работоспособность системы освещения сохраняется независимо от погодных условий.

30) Для изготовления стволов осветительных комплексов отраженного света Этюд используется трубный прокат. Диаметр изделия подбирается индивидуально с учетом особенностей места эксплуатации. Поверхность изображенных на фото опор окрашена в черный цвет.

31) Осветительные опоры Этюд для декоративного освещения делаются в соответствии с типовой документацией. Однако в их конструкцию могут свободно вноситься изменения при производстве, которые учитывают индивидуальные потребности конкретного заказчика.

32) В качестве основного элемента, который влияет на внешний вид и эффективность освещения комплекса Этюд, выступает отражающая пластина в верхней части. Ее размеры и форму можно выбирать самостоятельно при согласовании заказа.
