КОД-3,5 Комплексы осветительные декоративные

+15

фото

Версия для печати

Область применения: Освещение коттеджных поселков, объектов загородного домостроительства площадей, парков, скверов, территорий торгово-развлекательных центров, бульваров, аллей, пешеходных зон.

Артикул производителя: КОД-3,5
Вес (кг): 28,2
Высота (м): 3,5
Количество крепежных отверстий: 4
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 170
Назначение опоры: Декоративная
Подвод кабеля: Подземный
Покрытие: Порошковая эмаль, горячий цинк
Размер фланца (мм): 230
Способ установки: Фланцевая
Тип опоры: ОТф
Форма ствола опоры: Трубчатая

В наличии

Цена: от 8 220 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Комплексы декоративного типа КОД-3,5 – осветительные конструкции, предназначенные для организации внешней подсветки на придомовой территории частных домов, коттеджных поселков, а также объектов городской инфраструктуры: парков, площадок и аллей. Опоры обладают привлекательным видом, могут исполняться по типовым или индивидуальным проектам с дополнительными элементами декора.

Высота опорных столбов составляет 3,5 м, конструкция изготавливается из нескольких труб разного диаметра. Изделие выполняется из стального трубного проката высокого качества. Опоры защищены от внешнего воздействия факторов среды и развития коррозии обработкой горячим цинкованием. Образуемый на поверхности металла слой цинка не позволяет развиваться ржавчине и увеличивает срок эксплуатации декоративной опоры.

Используемые для организации подсветки фонари размещаются в верхней части столбов на кронштейнах с прокладкой питающего провода внутри самой опоры. Управляющая электроника находится в нижней части столба, доступ к ней обеспечивает ревизионный лючок. Опора монтируется на закладной фундамент из бетона, соединяясь с ЗДФ с помощью фланца.

Габаритные размеры и варианты исполнения опор

Основные параметры опор КОД

Наименование	Цена	Высота нижней части	Посадочный размер	Диаметр нижней трубы	Размеры опорного фланца	Межцентровое расстояние	Вес	Высота
		H1, м	d, мм	D, мм	А, мм	В, мм	m, кг	H, м
КОД 3 - 3,5	8 220 ₽	1,2	57 / 48	108	230	170	28,2	3,5

Галерея

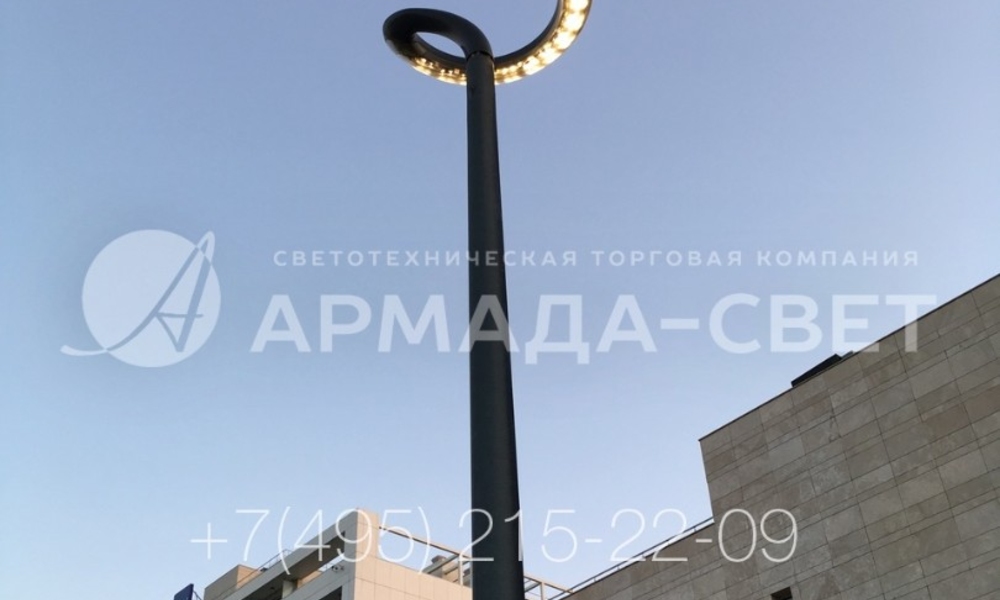

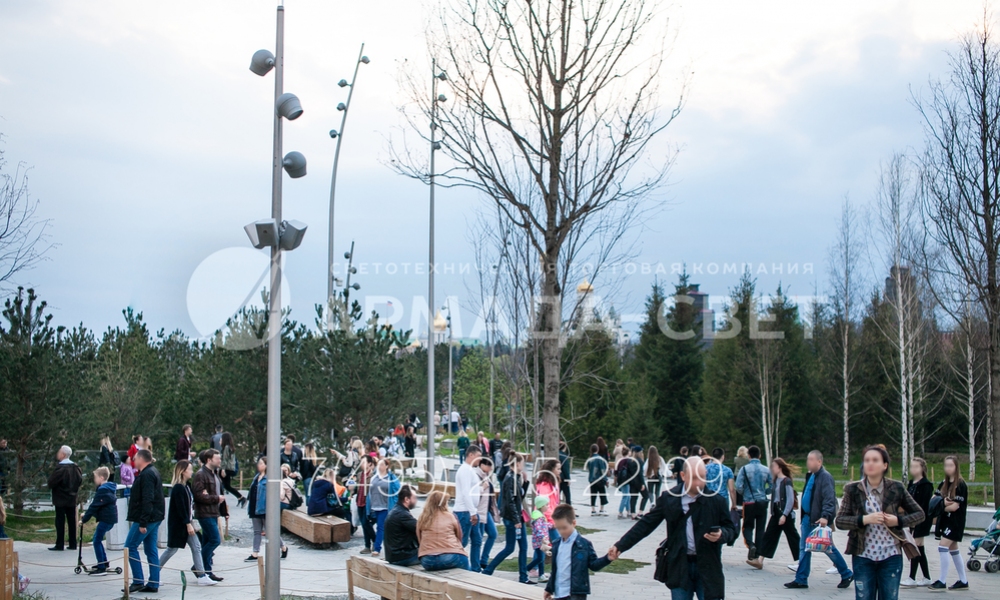

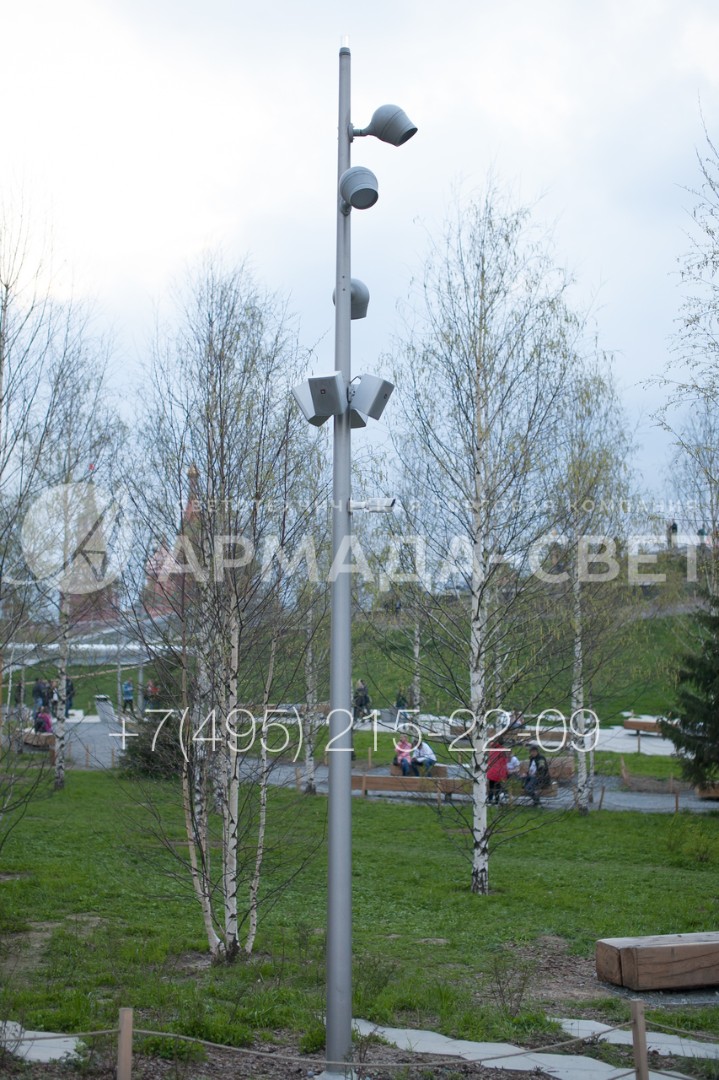

1) Хотя осветительные комплексы КОД делаются из трубного проката, они имеют очень высокую несущую способность. В примере на фото на конструкцию закреплено три осветительных прибора и громкоговорители системы оповещения.

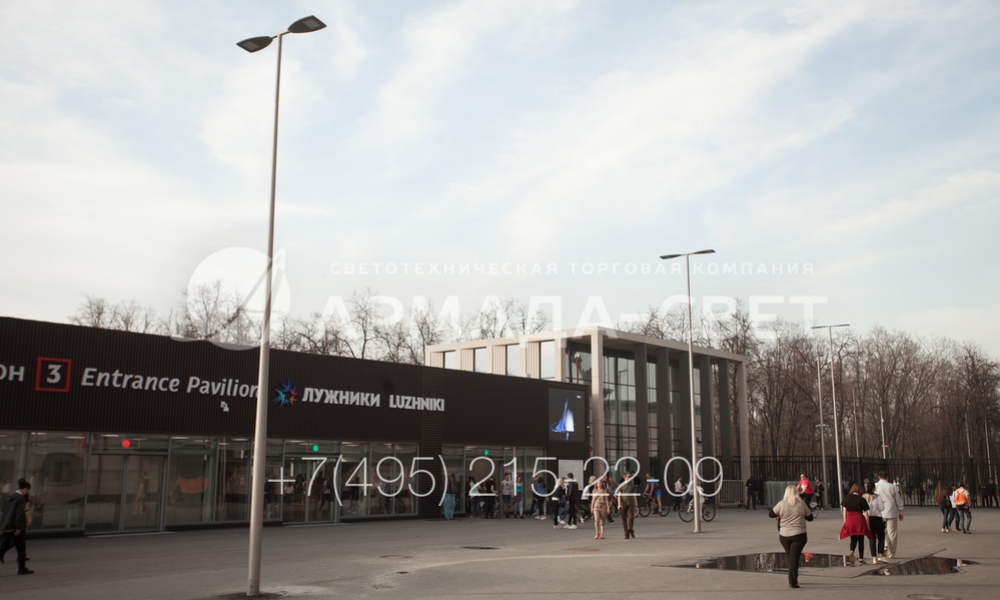

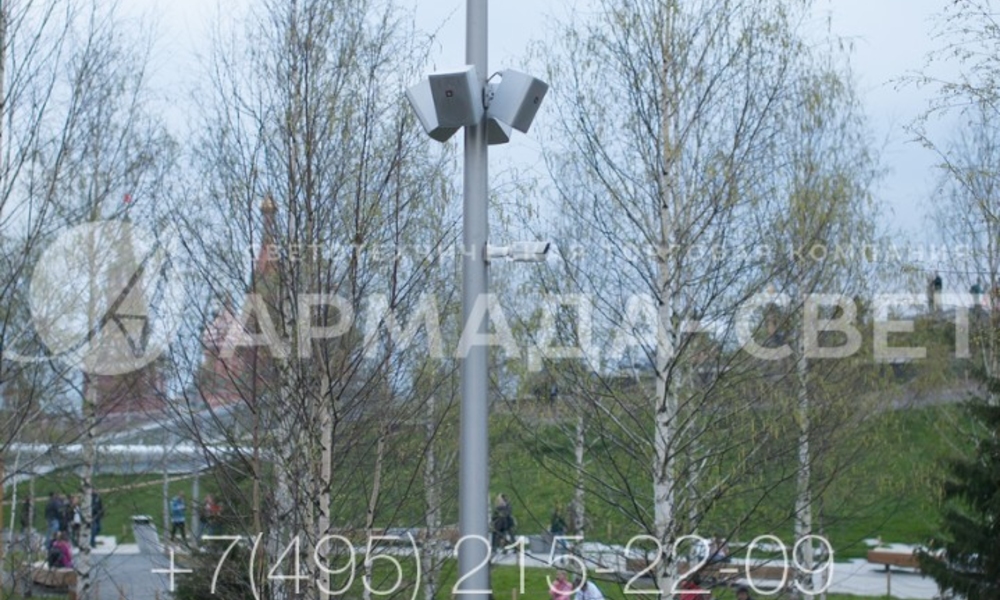

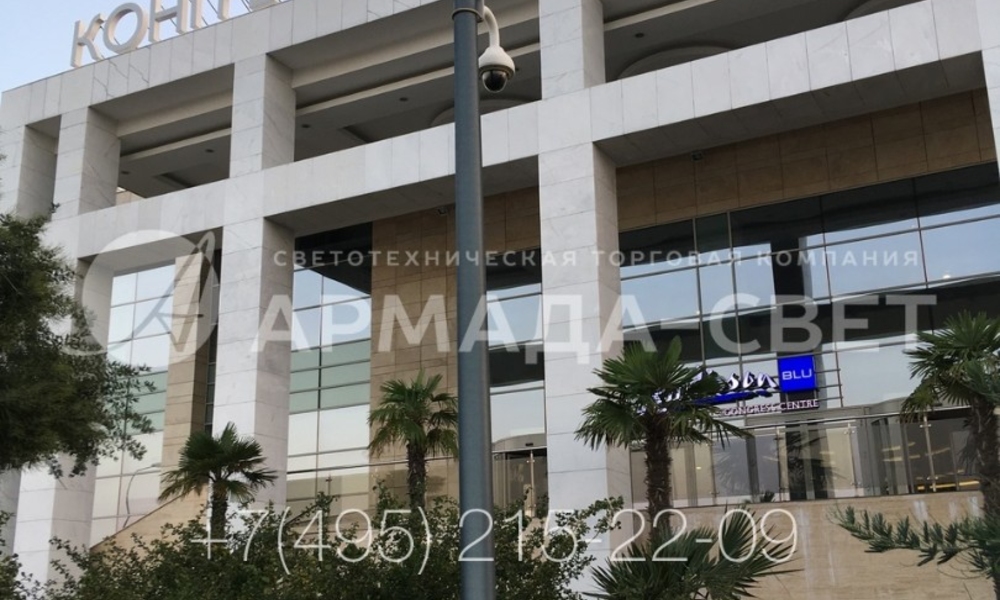

2) Осветительный комплекс КОД может использоваться не только для строительства системы освещения в парке и сквере. Благодаря толстым стенкам трубного проката он имеет высокую несущую способность и выдерживает нагрузку от прожекторов, камер, громкоговорителей.

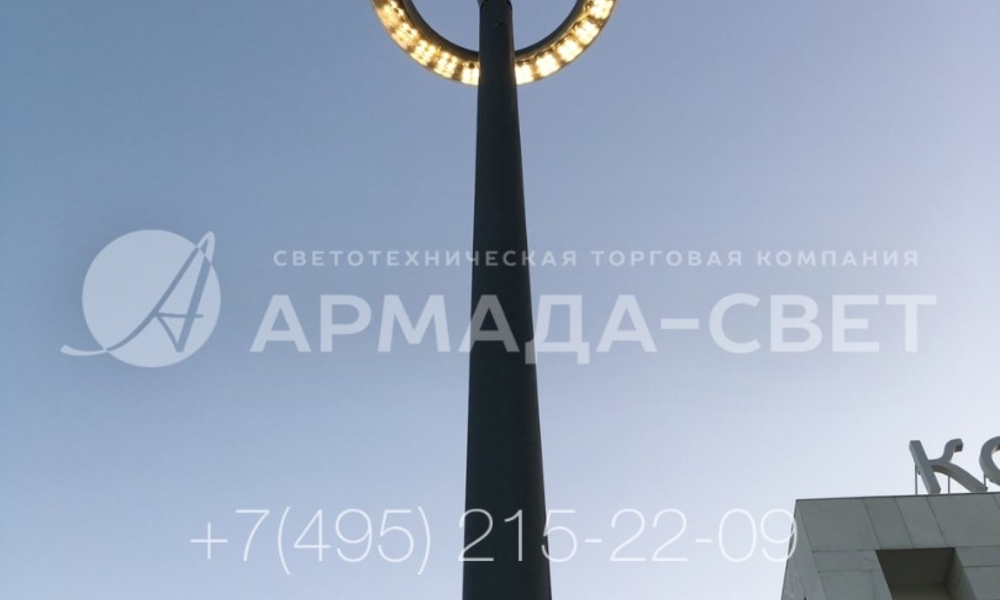

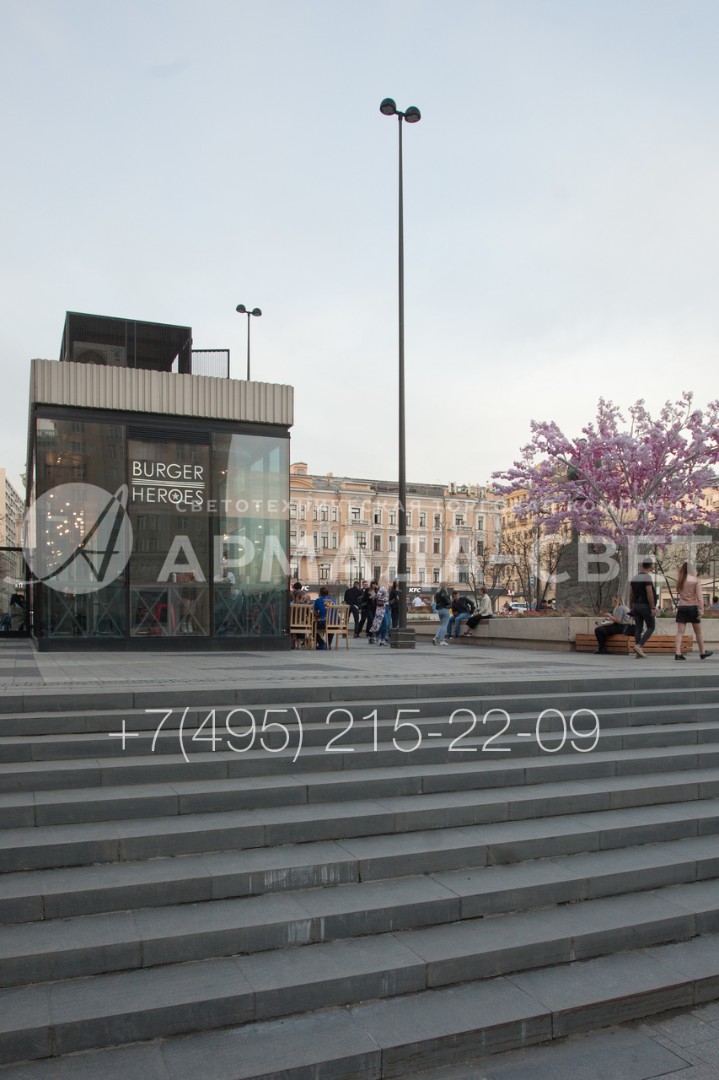

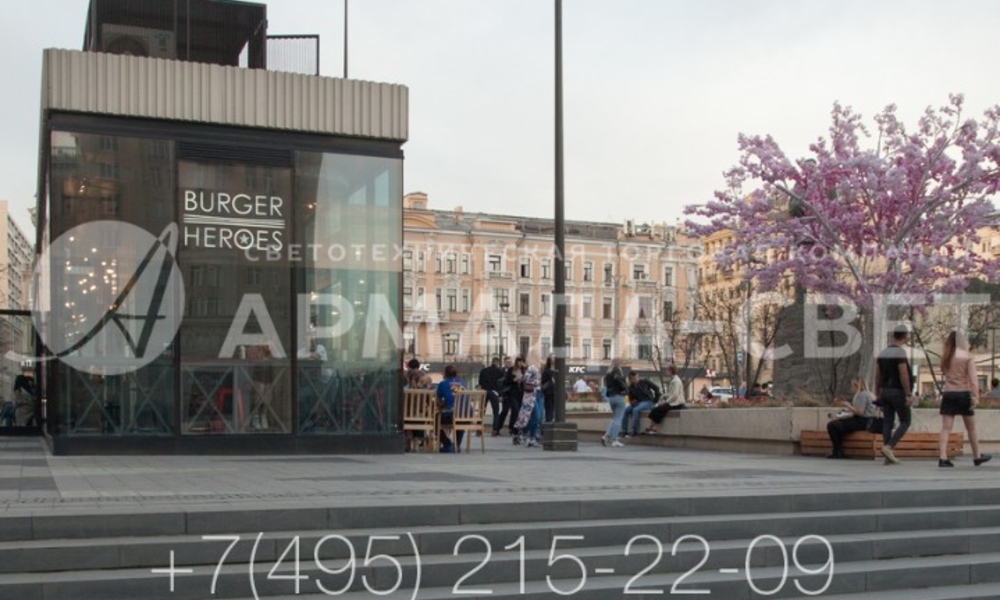

3) Особенность опор типа КОД является их красивый внешний вид. Поэтому чаще всего их используют в ситуациях, когда необходимо украсить освещаемую площадку. В примере на фото опора установлена перед входной группой в спортивный комплекс.

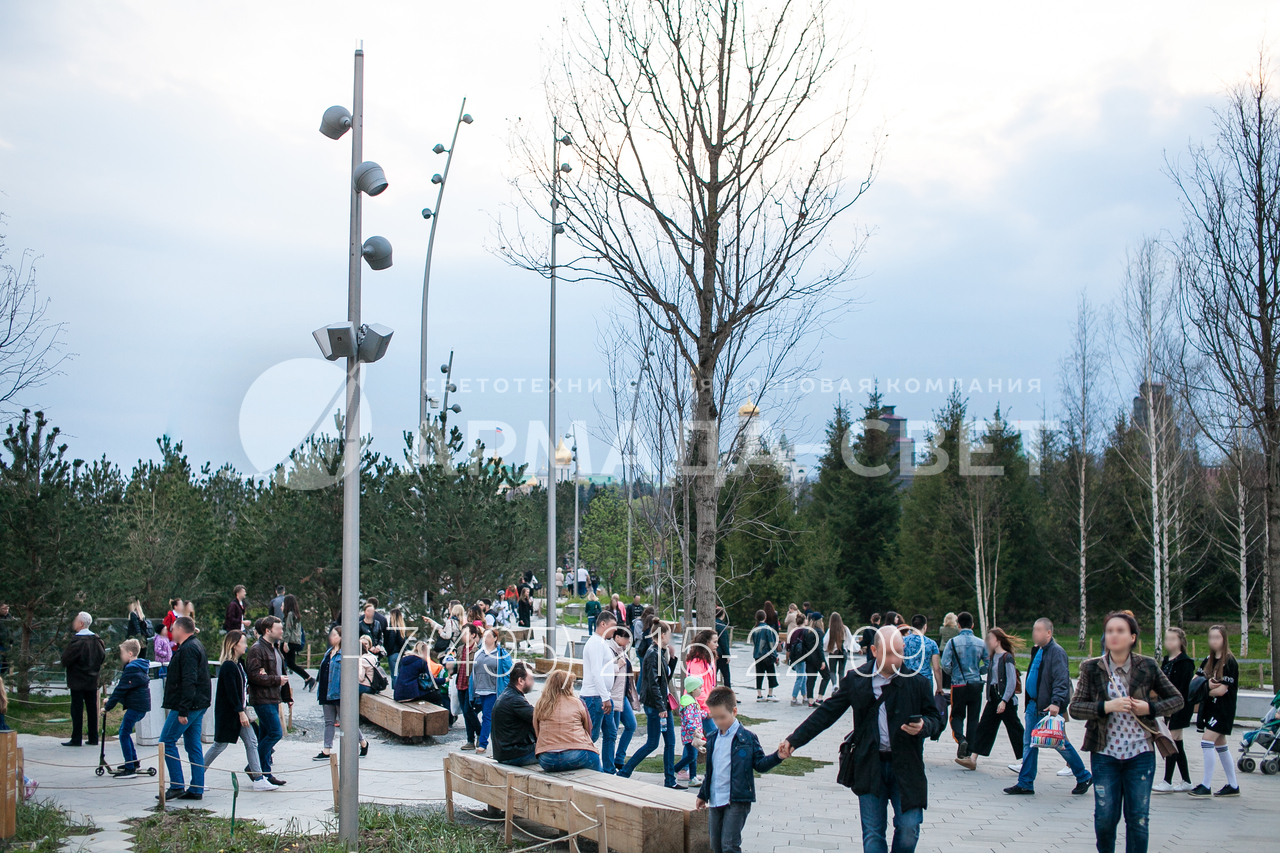

4) Для создания яркого заливающего освещения применяются осветительные комплексы высотой 3,5 метра. На их оголовок с помощью Т-образного кронштейна устанавливаются консольные светильники под углом 180 градусов относительно друг друга.

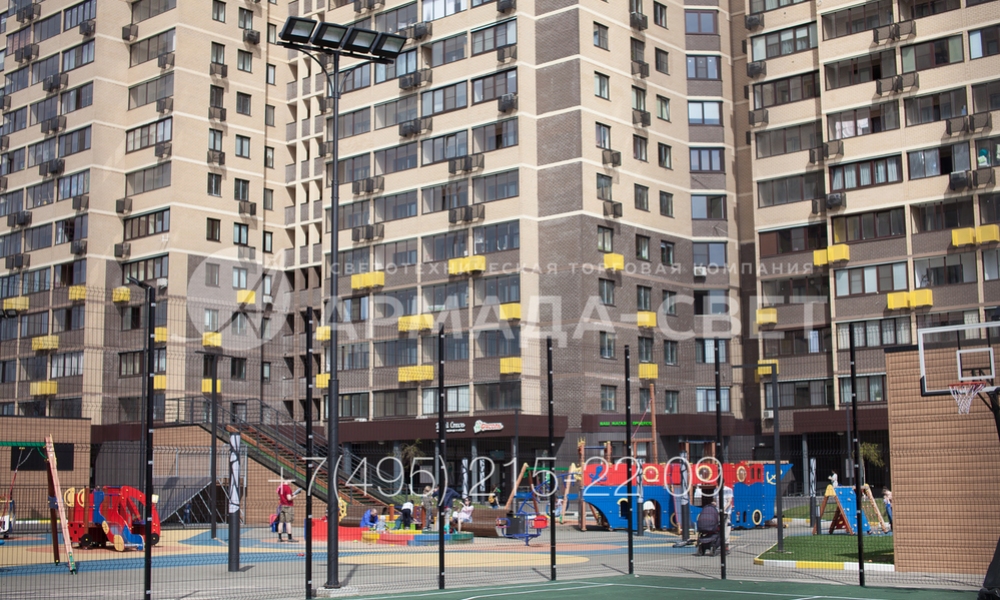

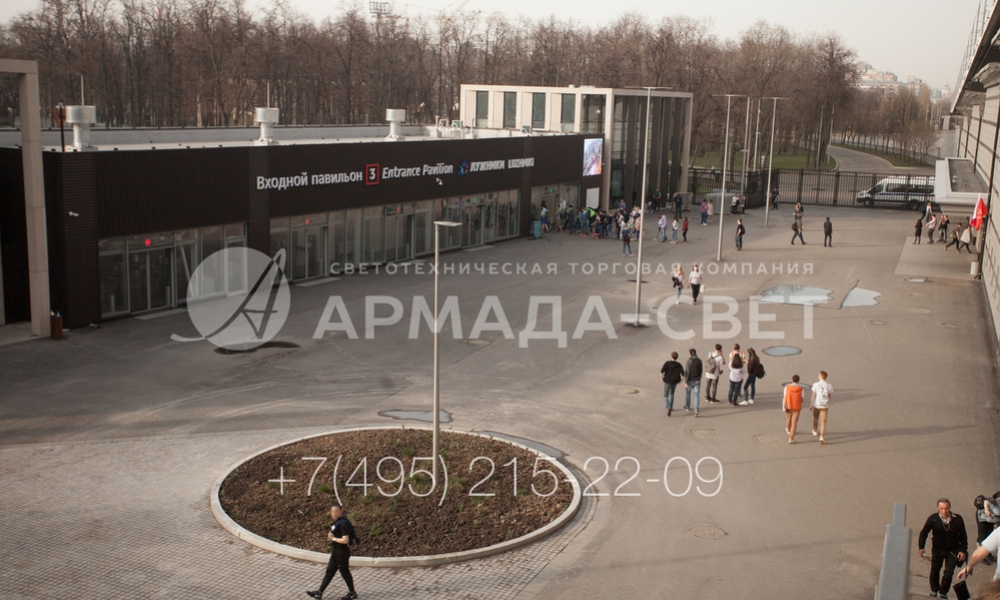

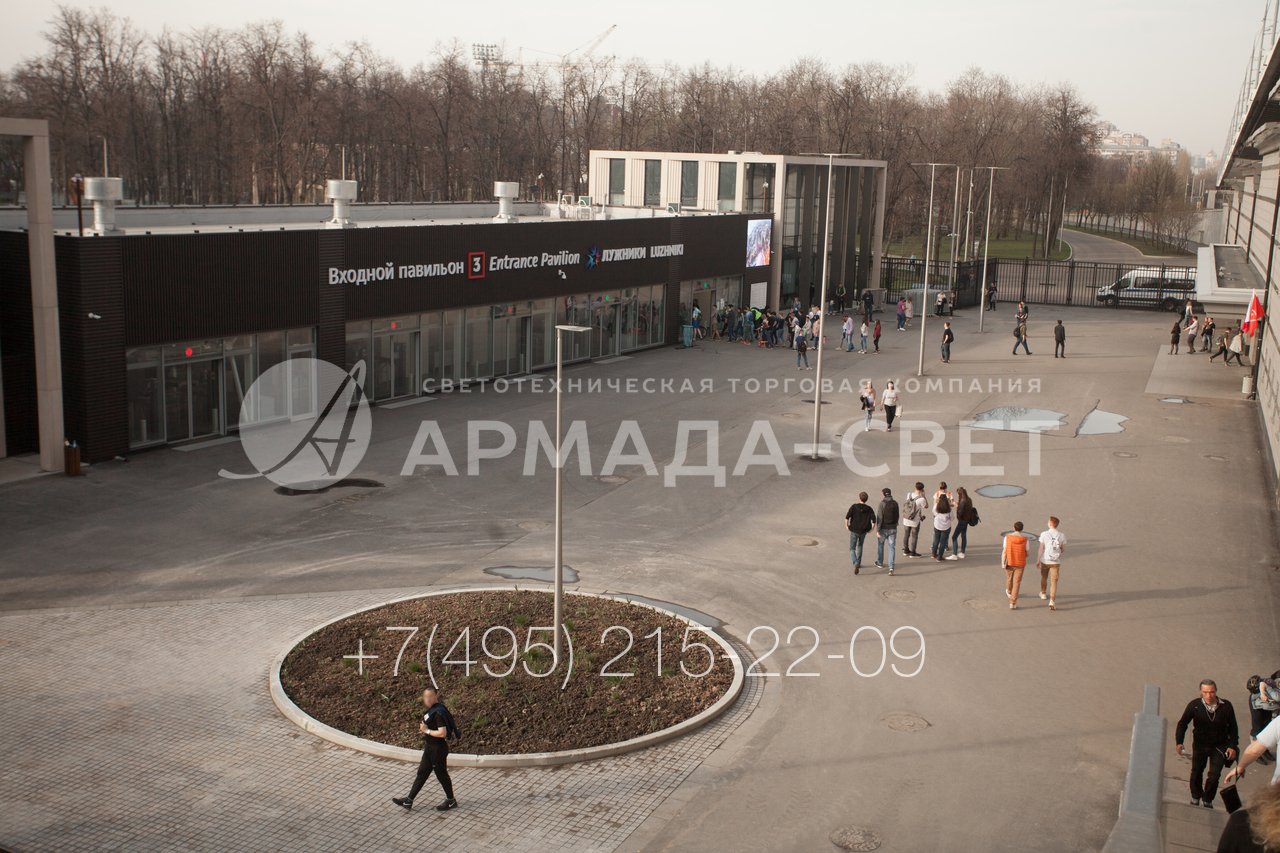

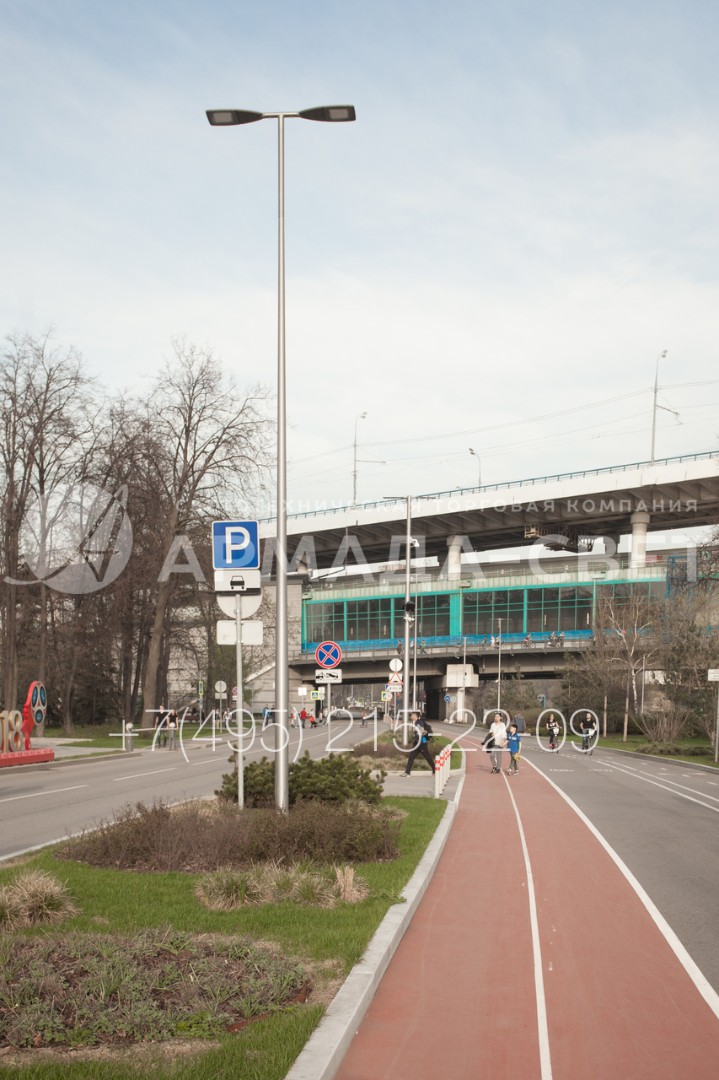

5) Путем установки двух консольных светильников на верхушку осветительного комплекса можно одновременно осветить дорогу для машин и велосипедную дорожку. Это позволяет сократить число инженерных конструкций на площадке.

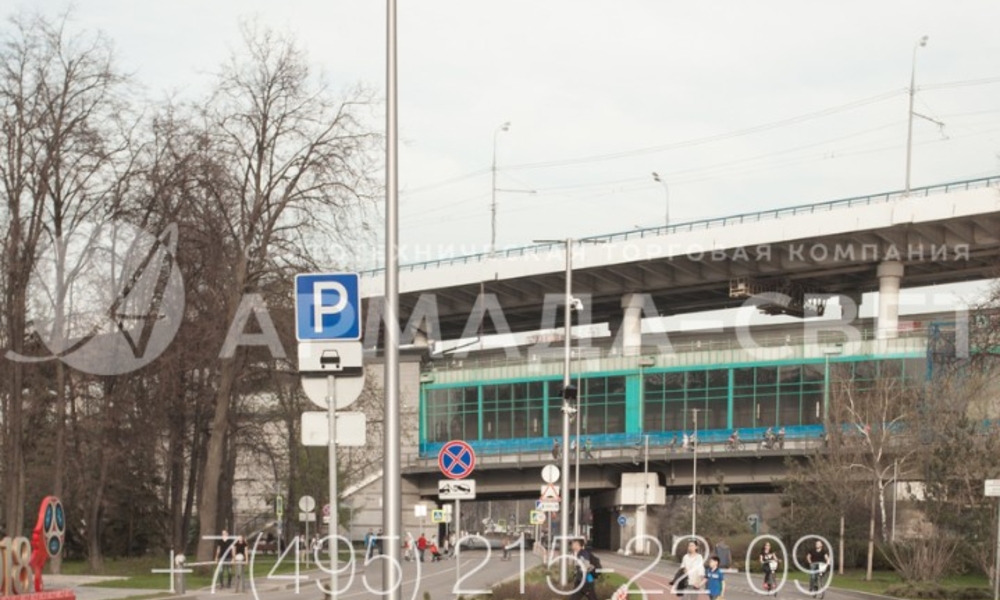

6) Благодаря большой высоте ствола осветительные комплексы могут освещать очень большие площадки. Однако в отличие от стандартных инженерных конструкций они имеют более красивый внешний вид и украшают открытые объекты.

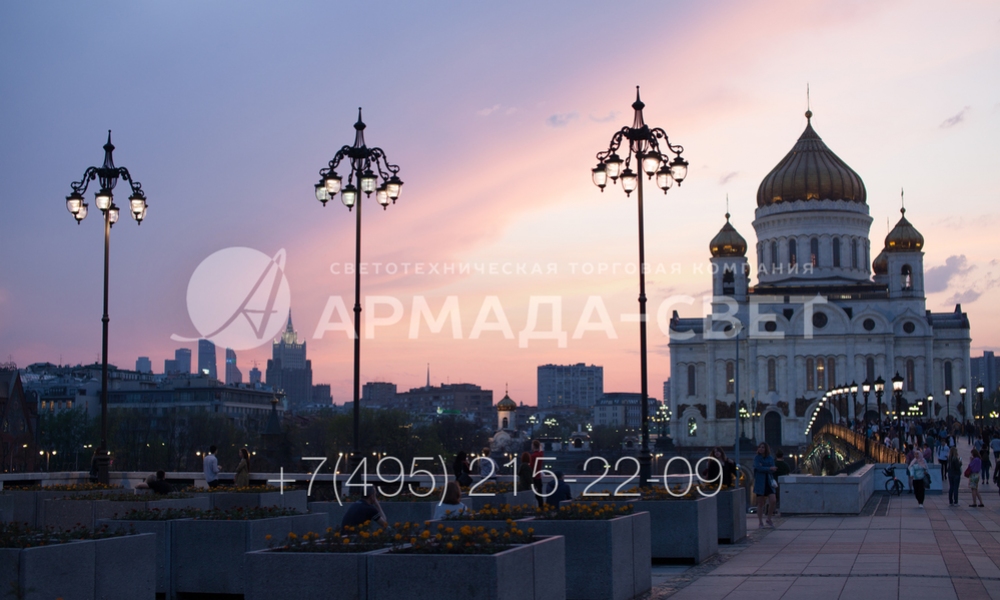

7) Световой прибор для установки на осветительный комплекс может быть любым. Конкретная модель выбирается покупателем при оформлении заказа. Благодаря съемной конструкции светильники можно менять даже в процессе эксплуатации системы освещения.

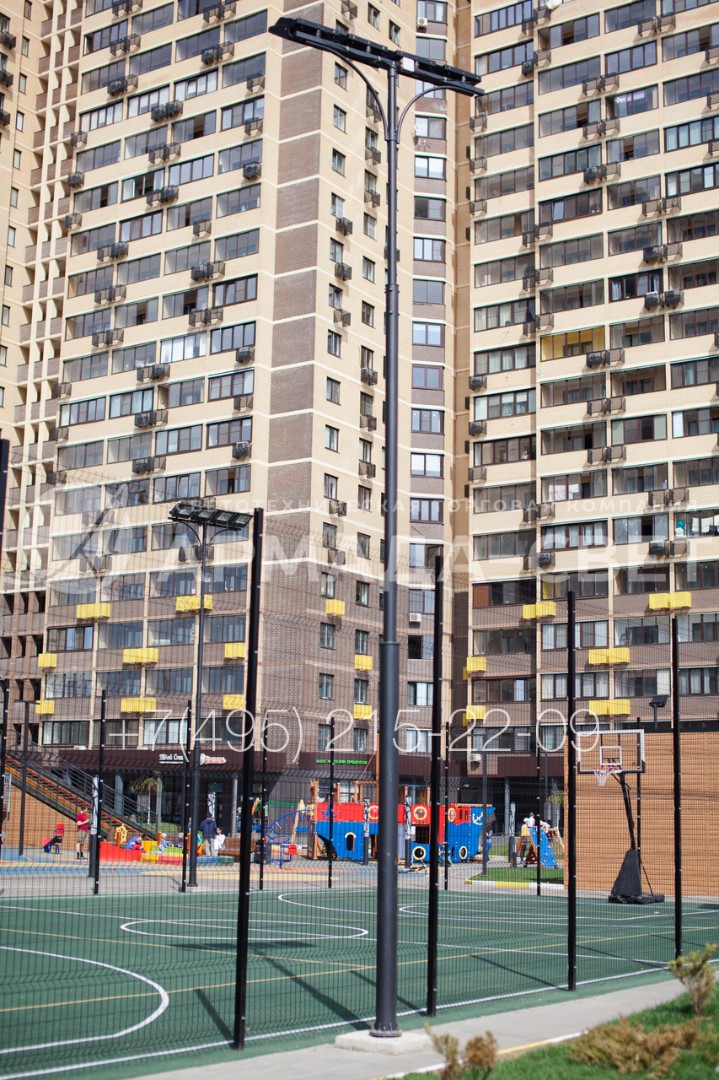

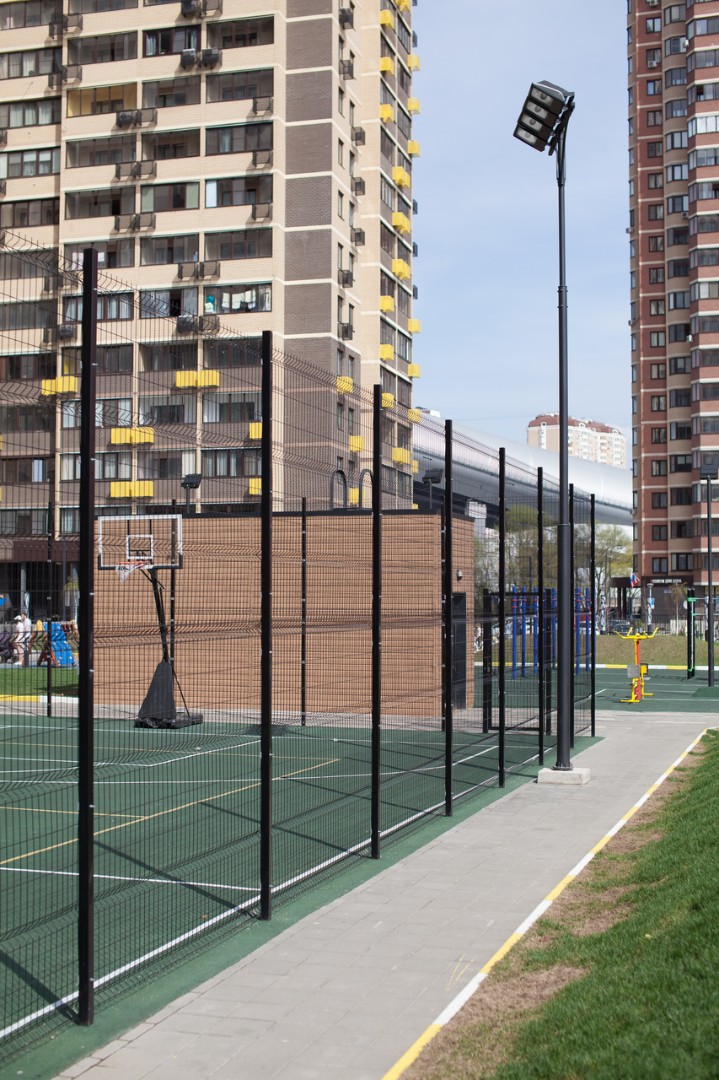

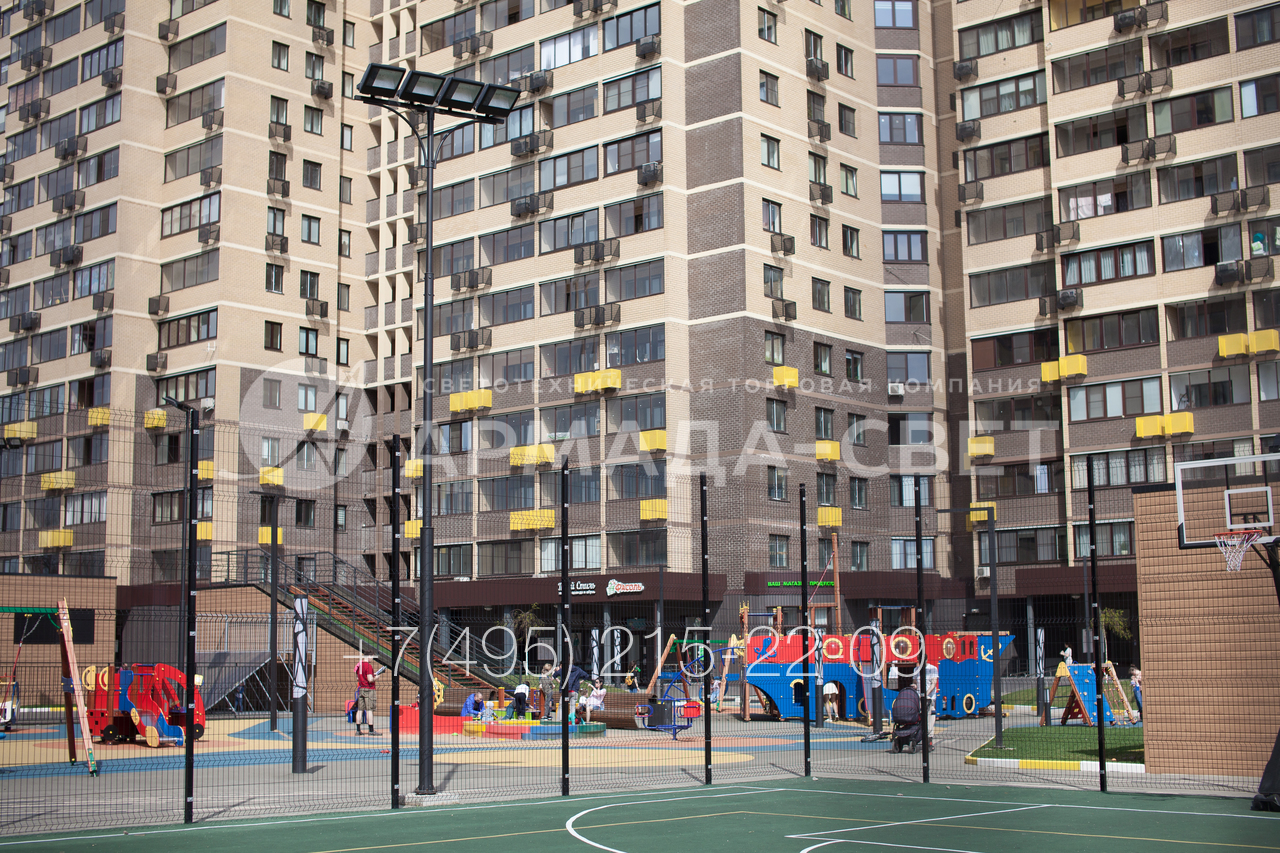

8) На фото приведен пример адаптации осветительной опоры для освещения территории футбольного и баскетбольного поля. Чтобы ярко осветить нужный участок используются прожекторы, которые направляют световой поток точно в нужную точку.

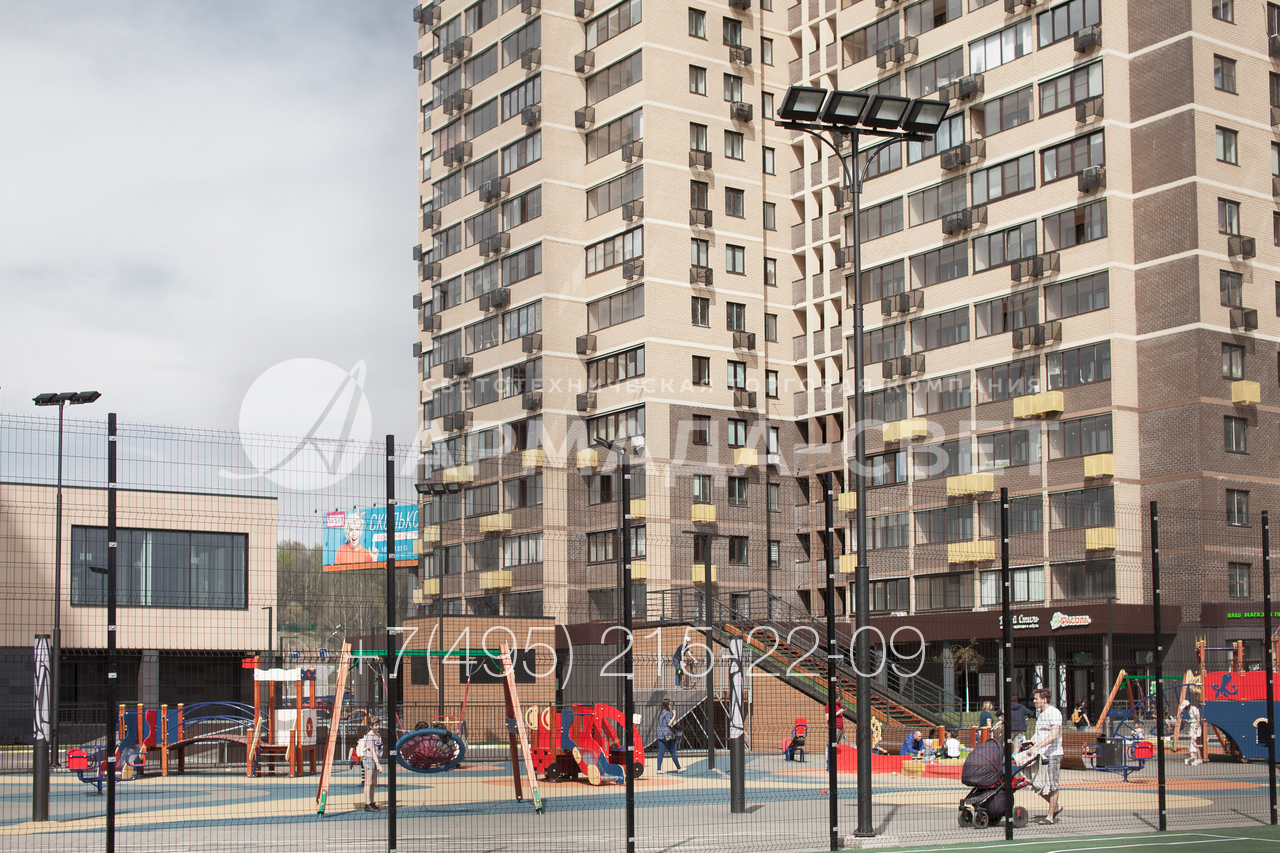

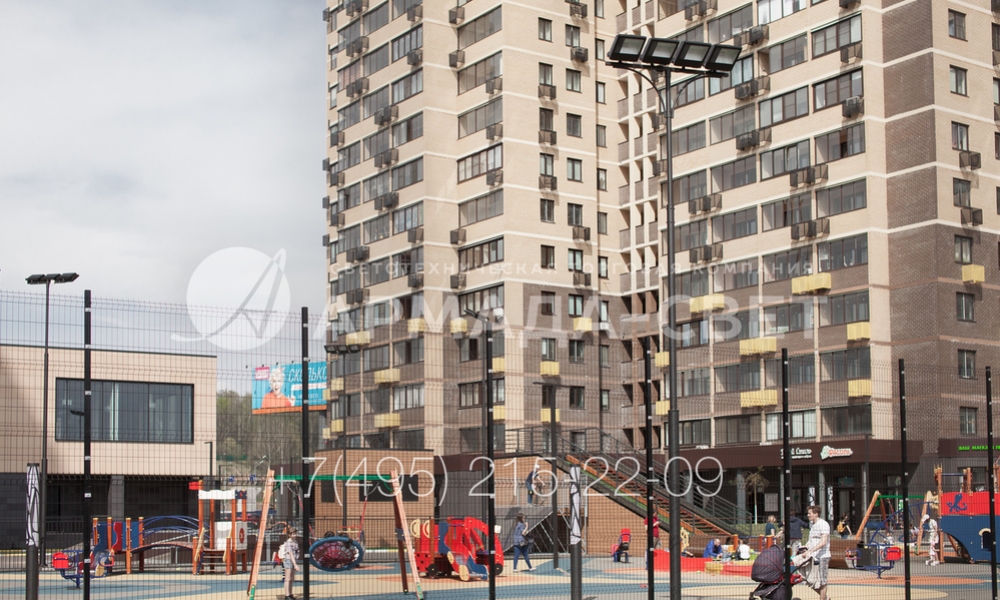

9) Для более яркого освещения на осветительный комплекс КОД можно установить до 4 мощных прожекторов. Прочность конструкции из трубного проката рассчитана под такую нагрузку. При необходимости базовые характеристики могут быть изменены по требованию заказчика.

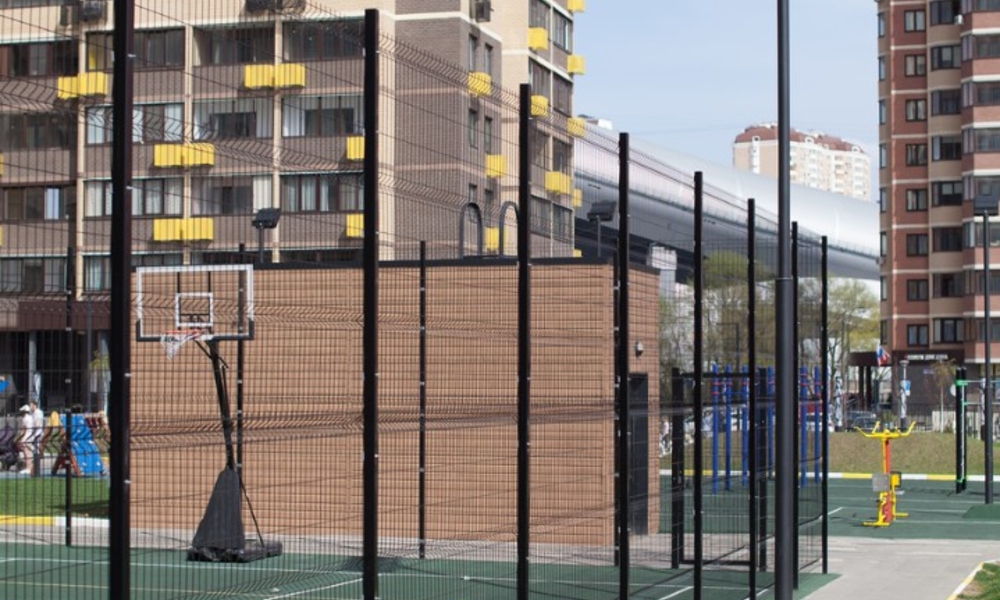

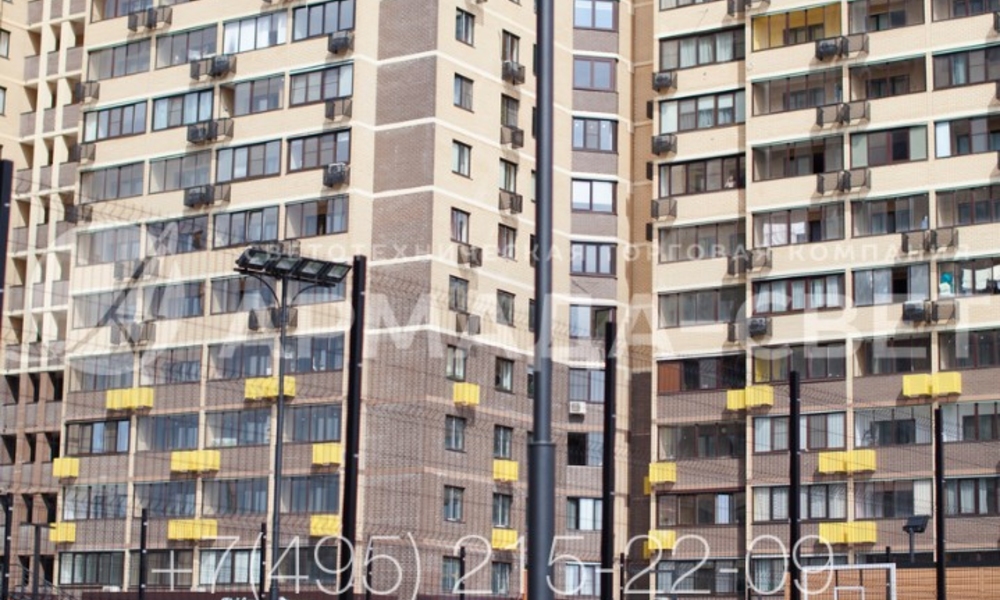

10) Представленная на фотографии инженерная конструкция используется для освещения спортивного объекта. Так как подводка силовых линий производится под землей, провода в воздухе не мешают полету мяча и наблюдению за соревнованиями.

11) Для изготовления осветительных комплексов типа КОД используются стальные трубы, которые затем цинкуются для защиты от коррозии. В варианте на фото поверх слоя цинка произведено окрашивание для улучшения внешнего вида изделия.

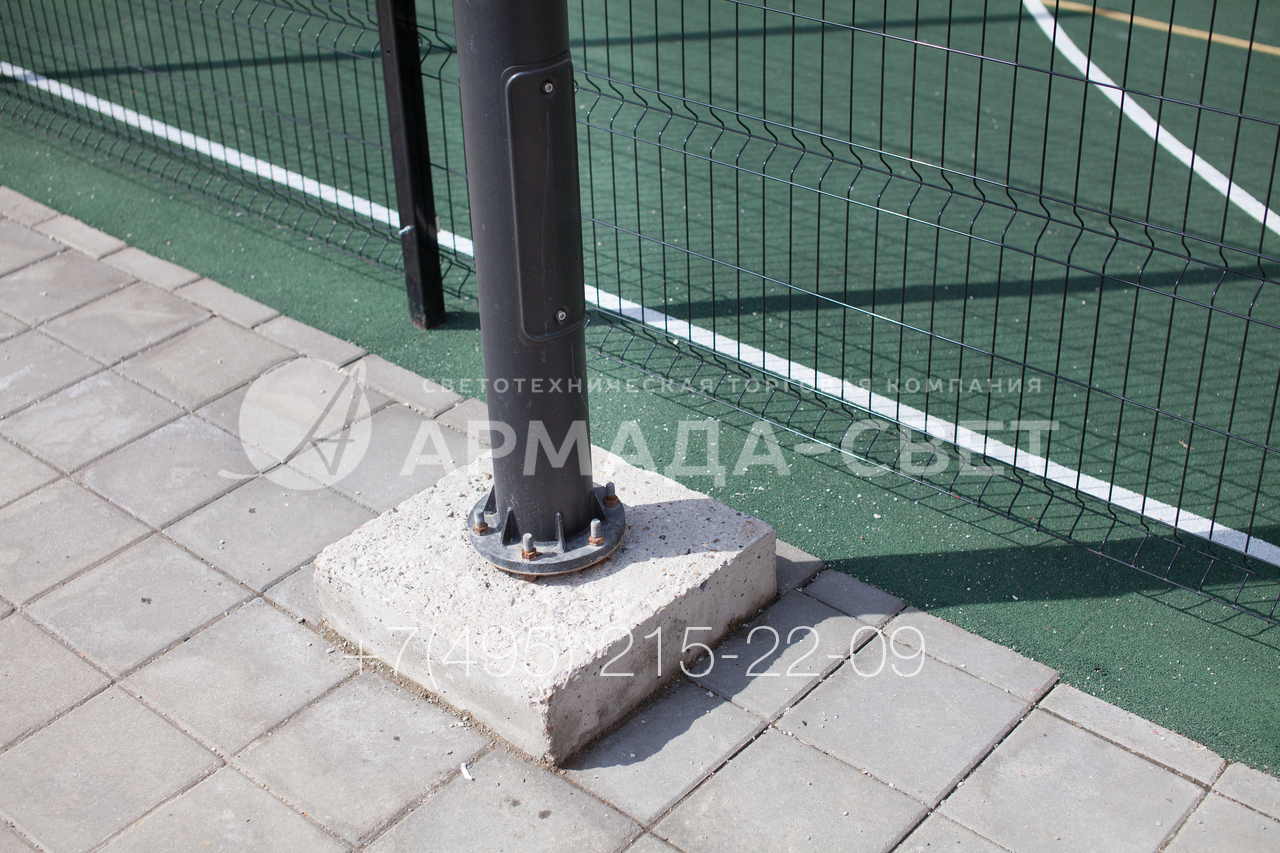

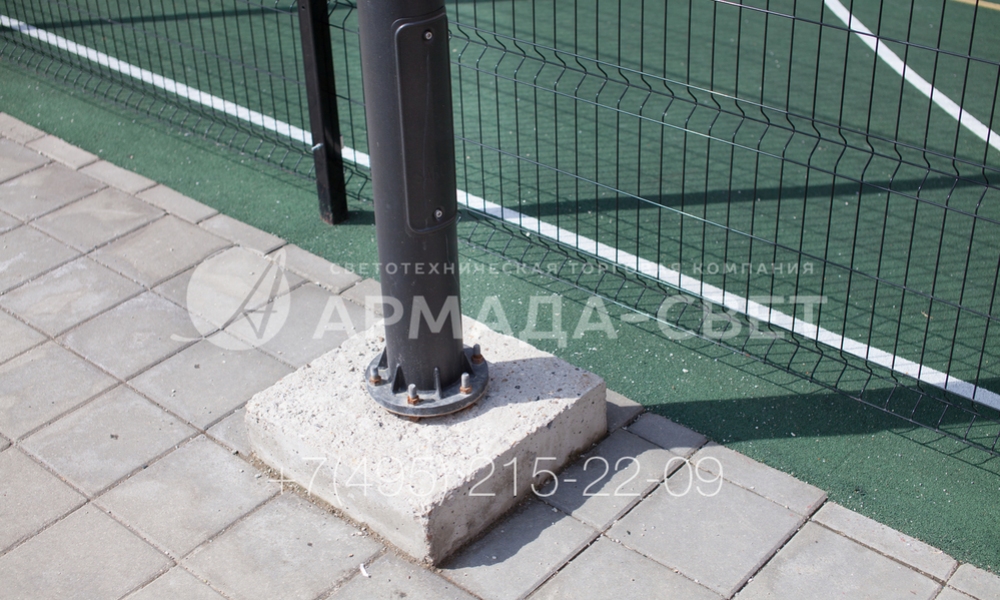

12) На фото изображен фланец осветительного комплекса КОД. Так как наземная часть имеет большую высоту, а на верхушке закреплены 4 прожектора, здесь используется круглый подпятник с несколькими болтами, а также дополнительные укрепляющие косынки.

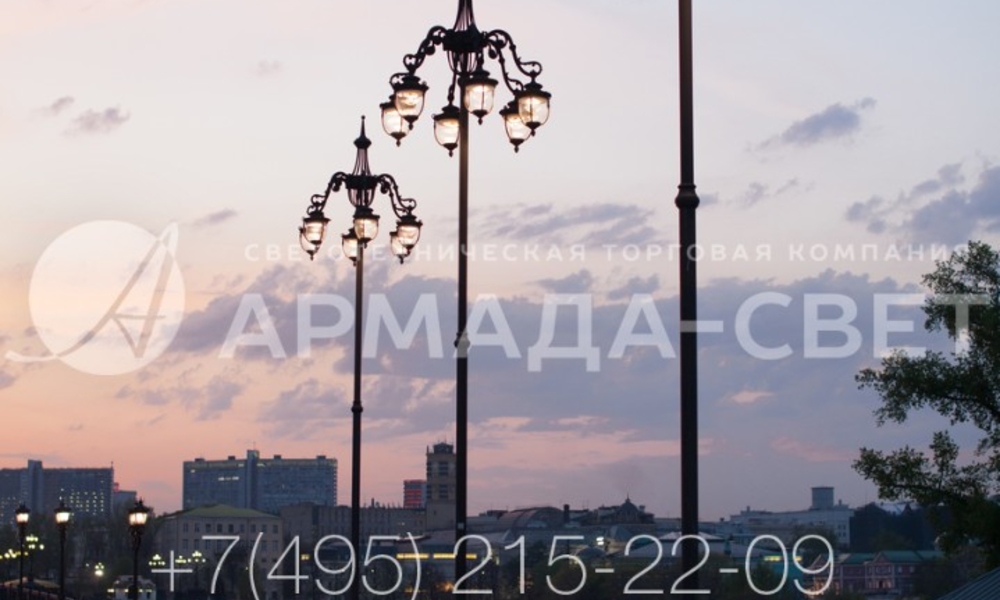

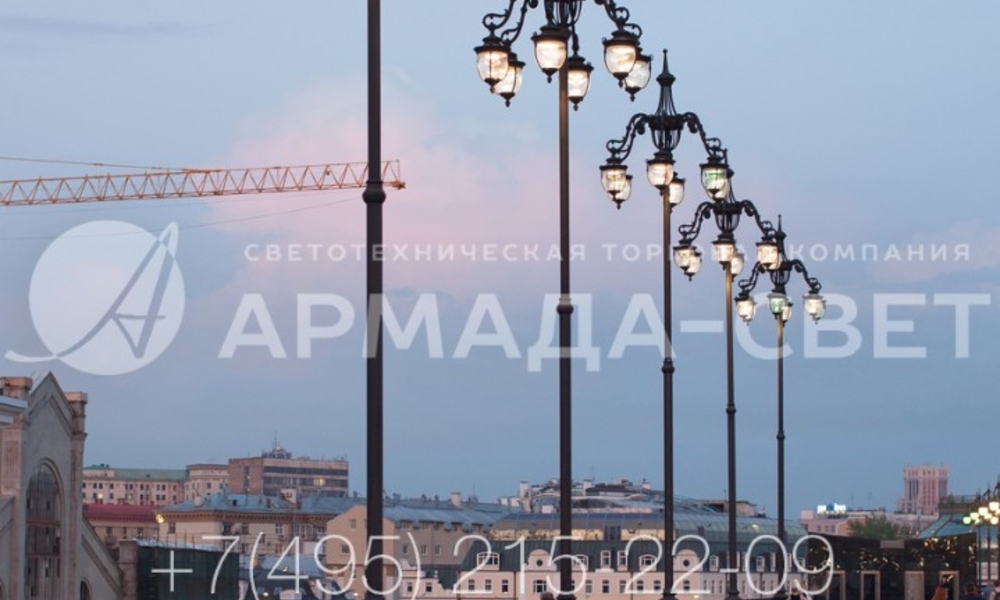

13) Внешний вид осветительного комплекса может быть кардинально изменен путем установки другого кронштейна. В примере на фото на оголовке установлены сложные декоративные конструкции под подвесные световые приборы.

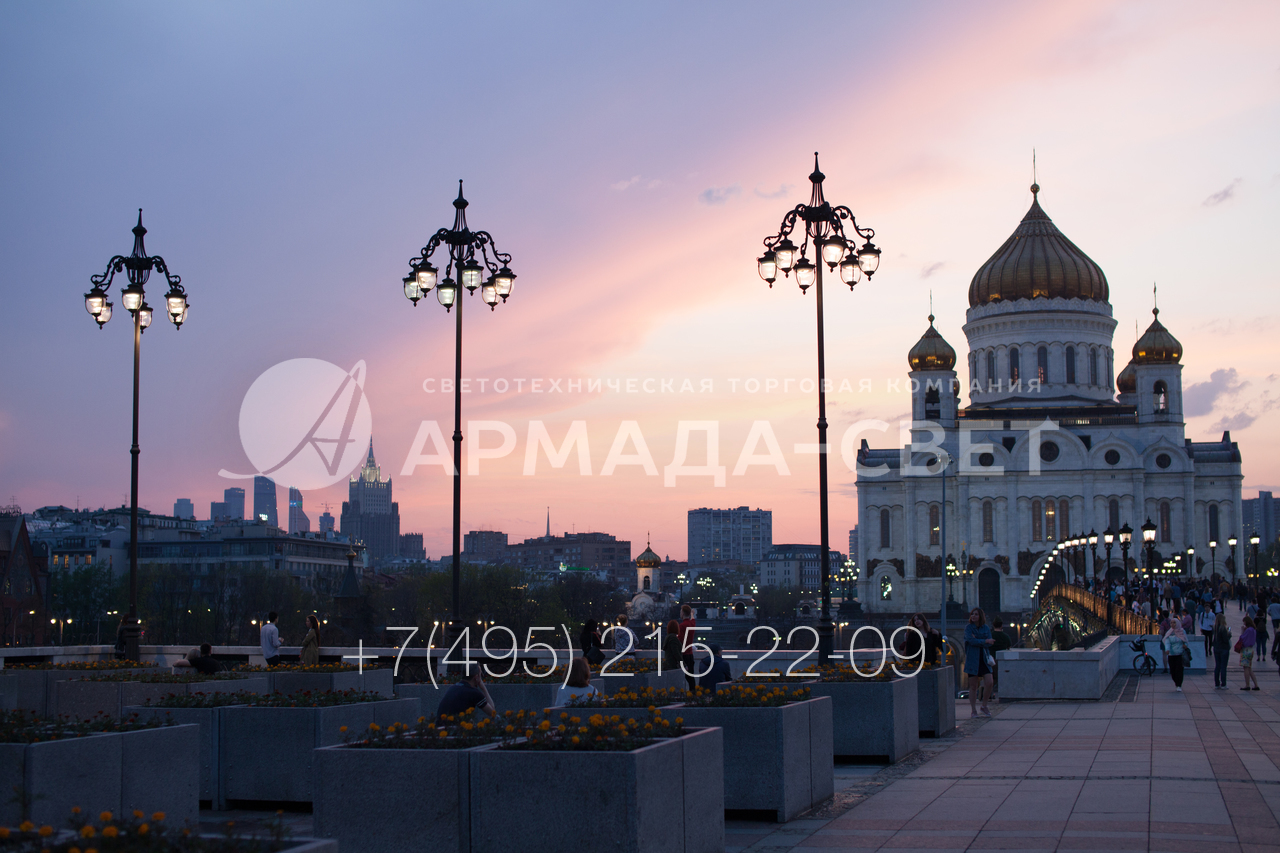

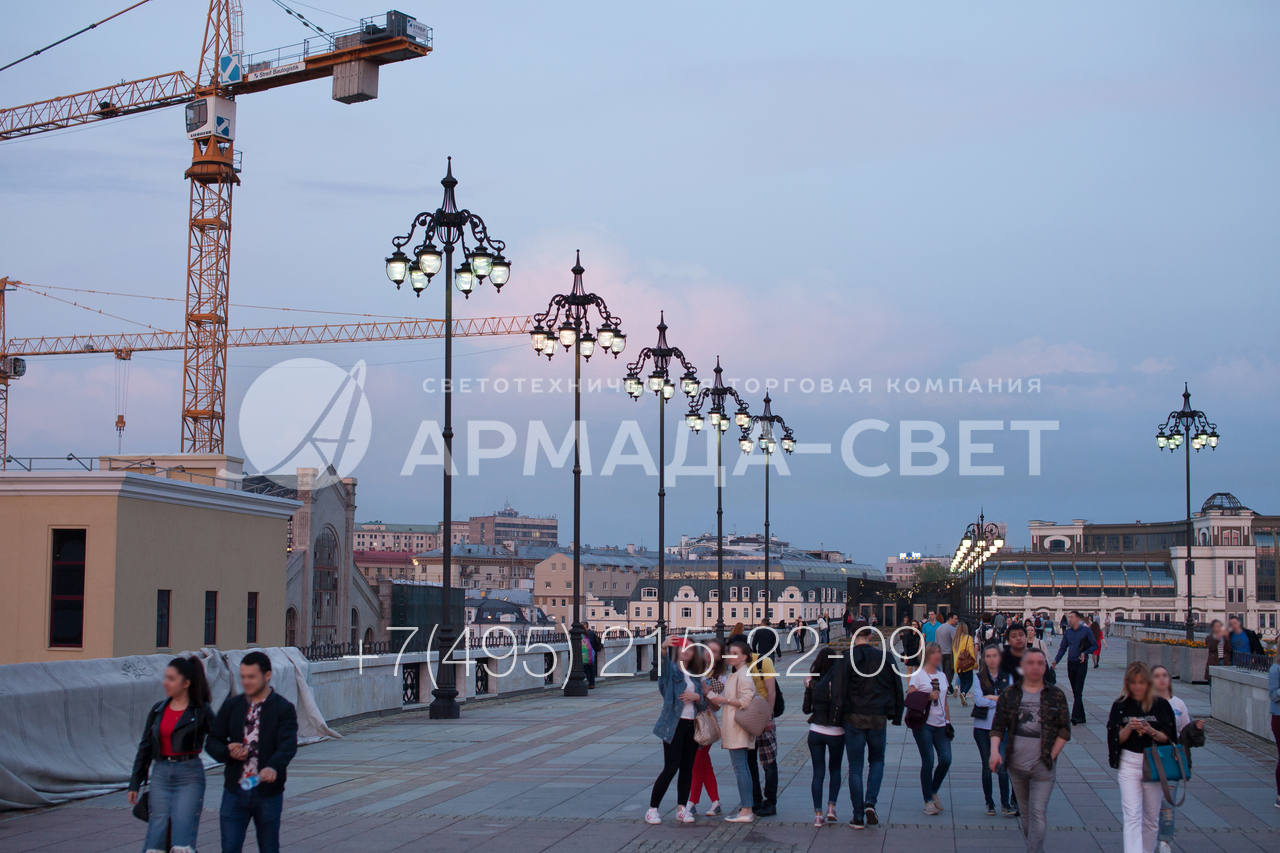

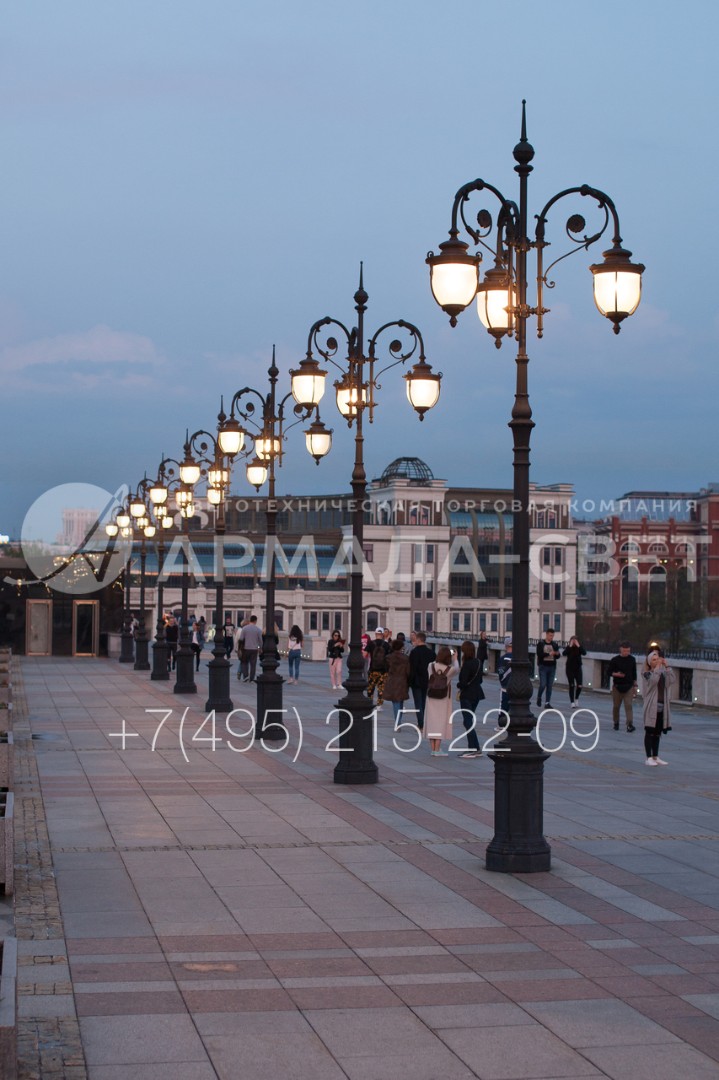

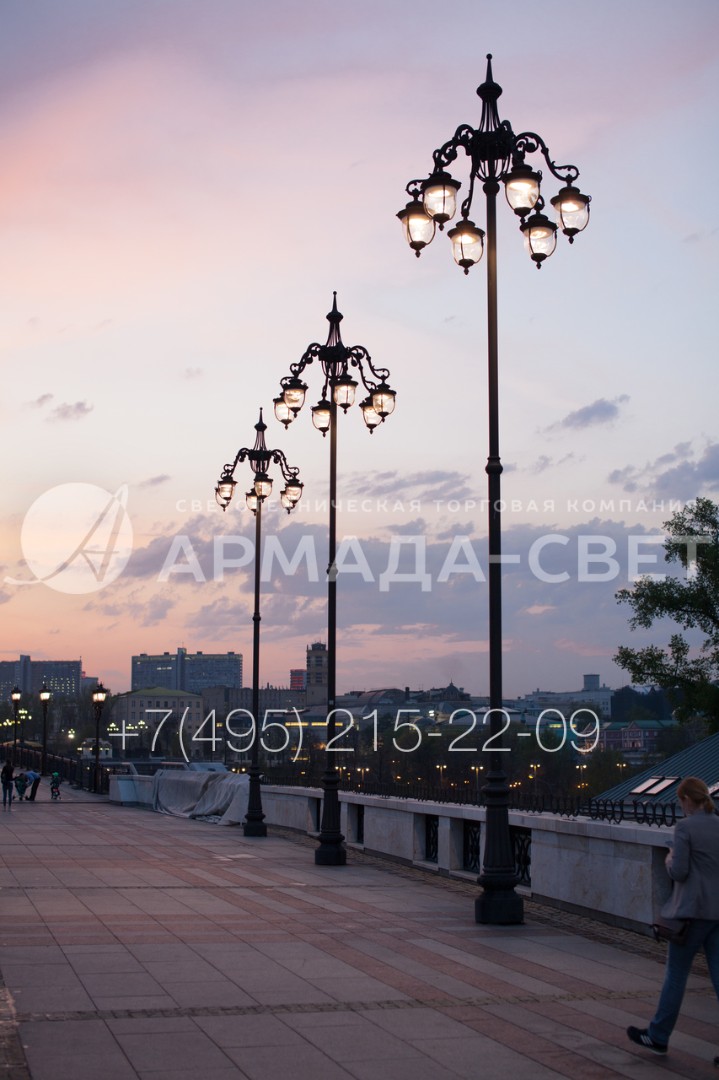

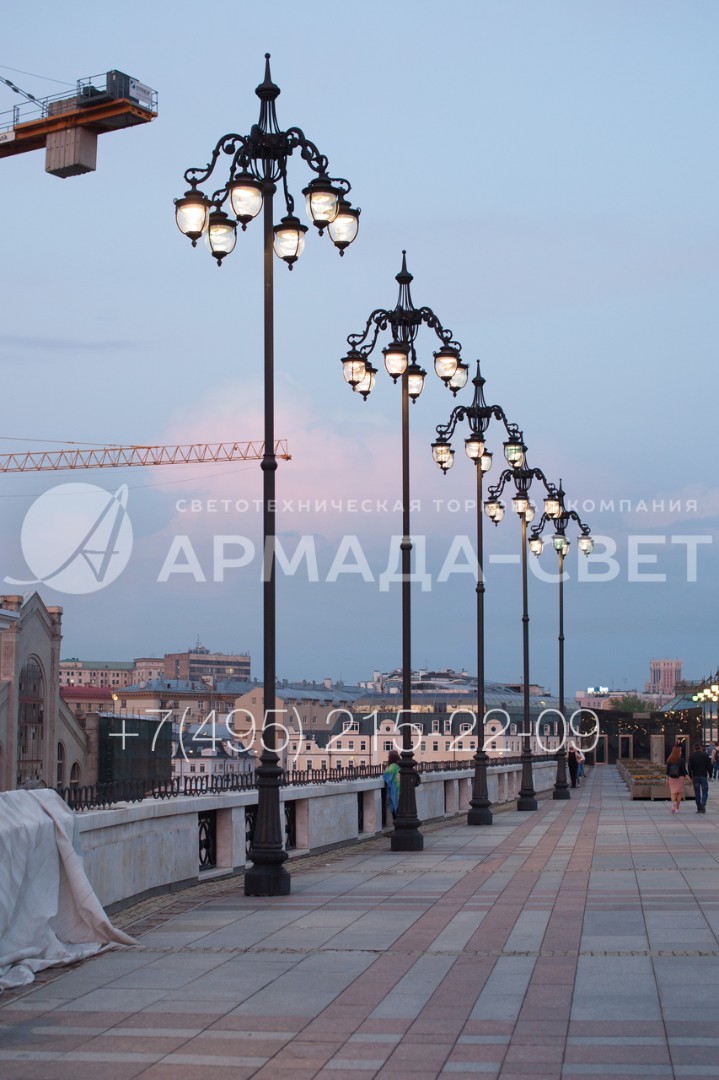

14) Если комплексы КОД планируется использовать для освещения исторического центра города или мест массового отдыха людей, вместо утилитарных кронштейнов используются красивые декоративные модели. Они могут нести до 6 светильников.

15) Комплексы КОД могут создавать заливающее освещение на большом пространстве. Чтобы увеличить качество освещенности и сократить затраты на строительство на одну опору устанавливается до 3 световых приборов, как указано на фото.

16) Одна из важных задач декоративного осветительного комплекса – украшение улицы. С этой целью инженеры используют кронштейны, которые помимо основного рожка из трубного проката имеют декоративные кованые, гнутые или штампованные украшения.

17) Украшать можно не только верхнюю часть опоры. В качестве украшения на фото выступает также коническая тумба в нижней части. Кроме того, ее задачей является декорирование фланца, с помощью которого наземная часть крепится к закладной детали фундамента.

18) При использовании опор КОД для освещения исторического центра города важно не испортить внешний вид силовыми линиями. Производитель специально предусмотрен подземную прокладку кабелей и их подключение к электричеству через ревизионное отверстие внизу.

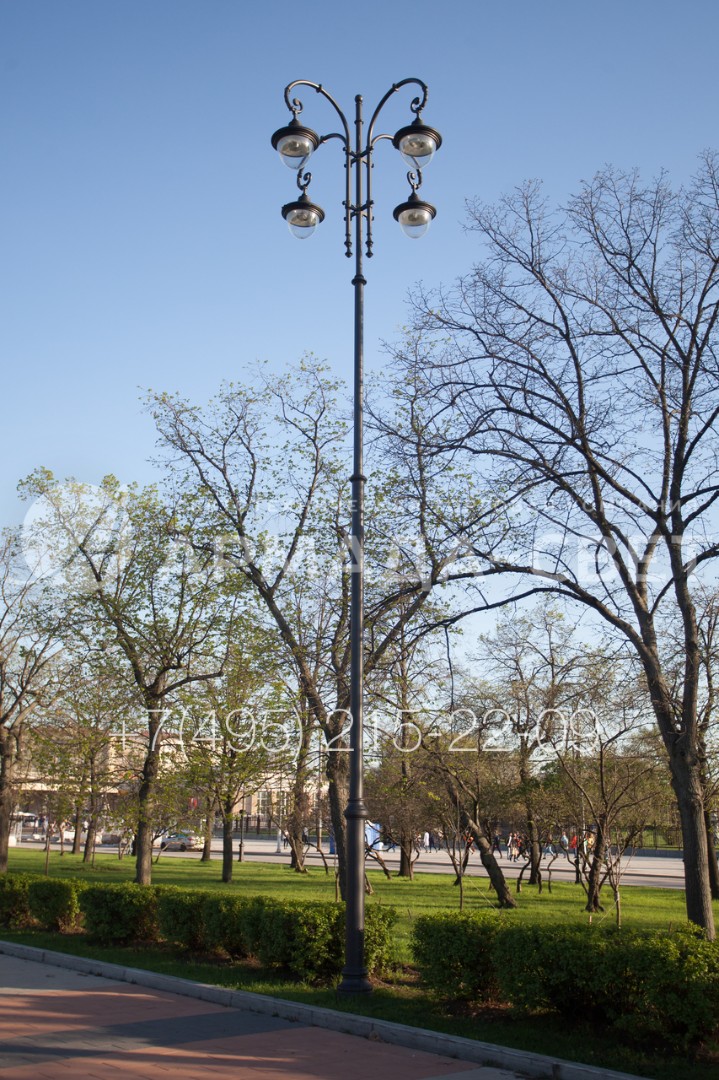

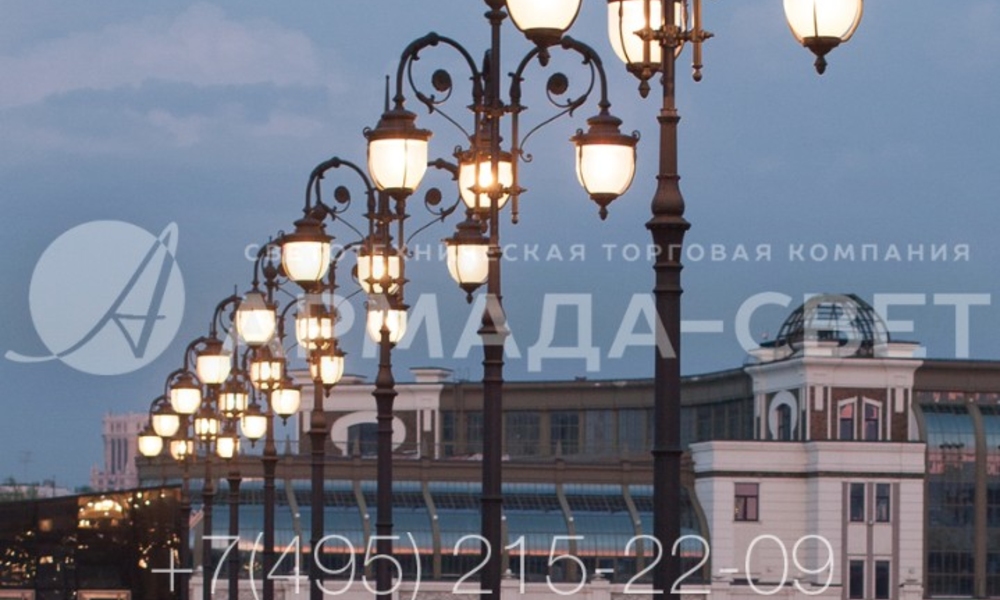

19) На фото изображена опора Код с кронштейном под 4 подвесных световых прибора. Рассеиватели у них имеют вытянутую форму, что придает им схожесть с ягодами экзотического растения. Такие варианты часто устанавливаются в парках и скверах.

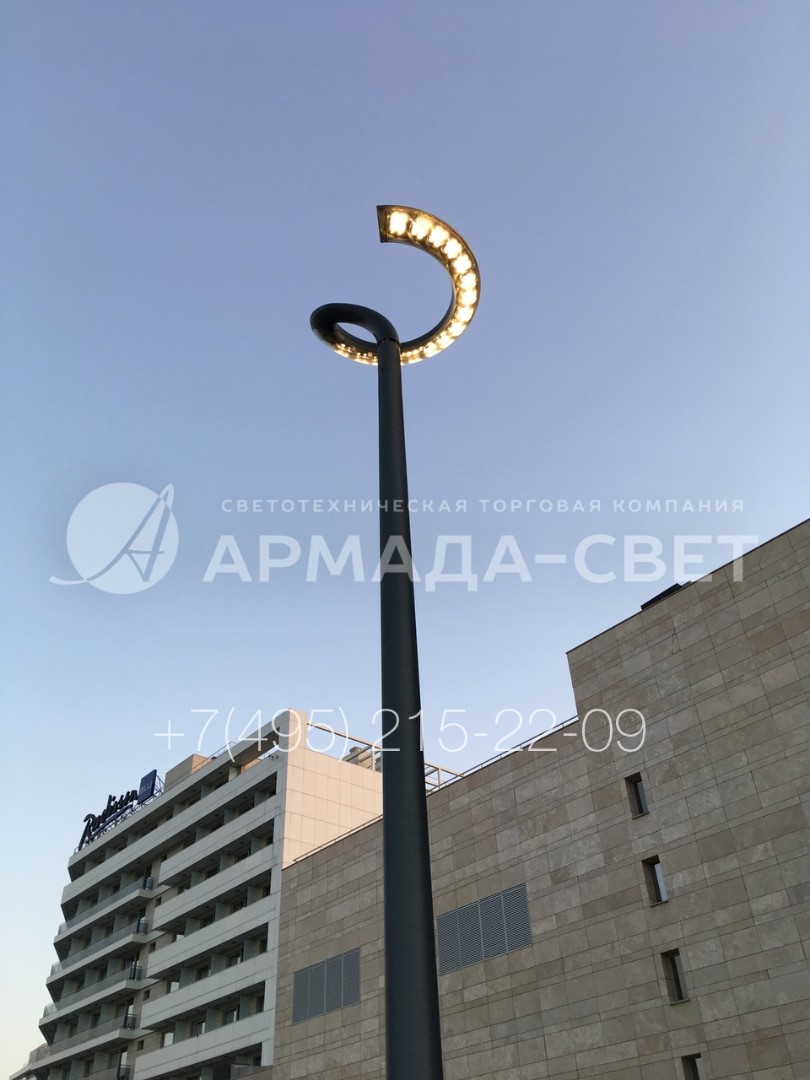

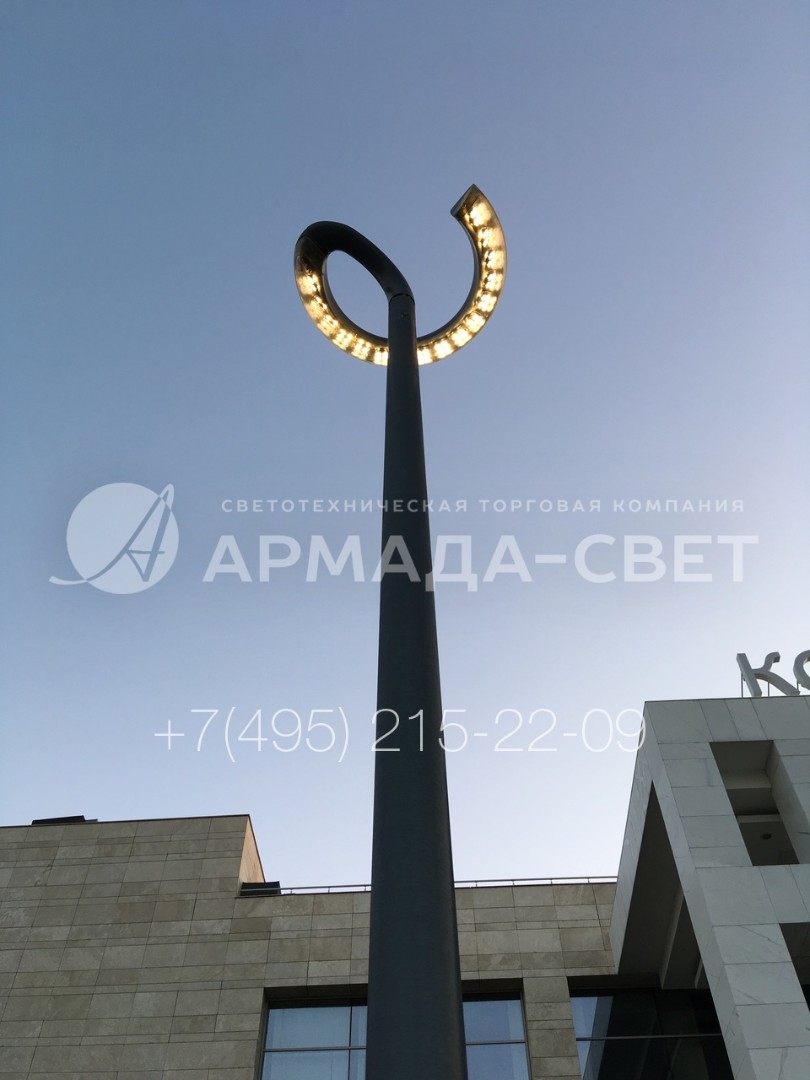

20) Покупатель может заказать разработку и изготовление уникального осветительного комплекса, который включает в себя не только ствол, но и светильник. В варианте на фото используется особый световой прибор со светодиодными лампами для украшения освещаемого объекта.

21) Для установки на оголовке опоры подходят световые приборы венчающего типа, у которых посадочное отверстие по диаметру совпадает с диаметром оголовка. Если предполагается установка подвесных светильников, необходимо использовать кронштейн.

22) В современных системах освещения на базе декоративных осветительных комплексов часто используются светодиодные лампы. Они излучают яркий световой поток с нужной температурой и потребляют минимум электрической энергии.
