НФ Опоры несиловые фланцевые гнутые

Версия для печати

Область применения: Опоры предназначены для освещения парков, скверов, прилегающих территорий и зон отдыха

Артикул производителя: НФ
Верхний диаметр (мм): 76
Вес (кг): 45-58,5
Высота (м): 4-6
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 1
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 180
Назначение опоры: Несиловая, Декоративная
Нижний диаметр (мм): 133
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 250
Способ установки: Фланцевая
Тип опоры: НФ
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Форма ствола опоры: Граненая

В наличии

Цена: от 13 118 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

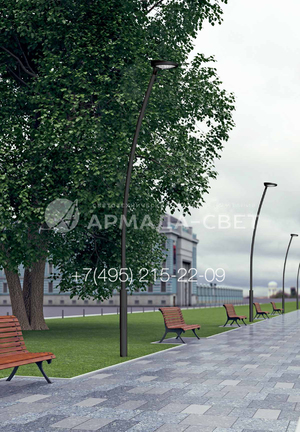

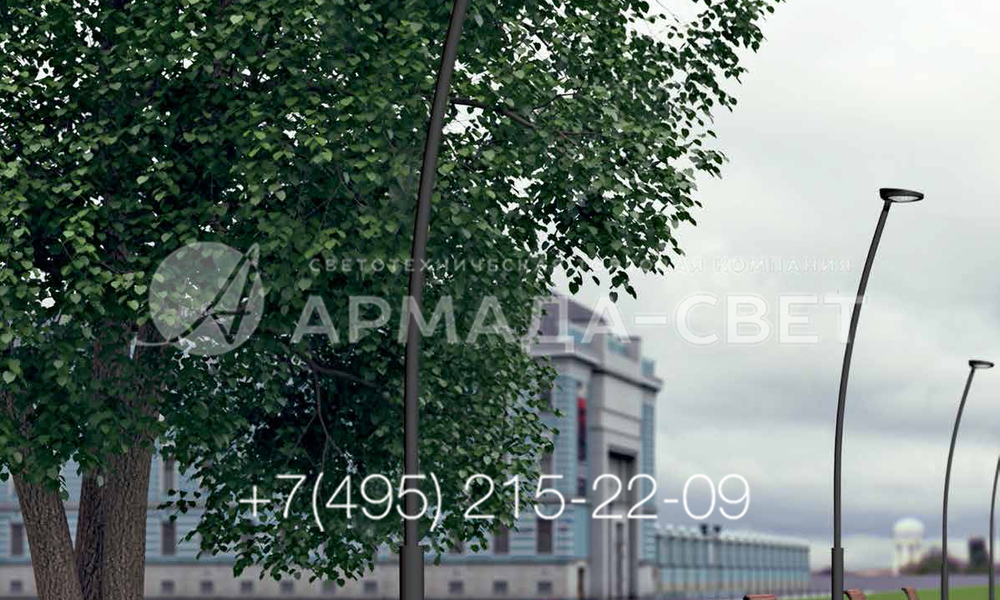

Гнутая опора типа НФ — это инновационное решение для строительства осветительных сетей парков и скверов. Изделие сделано из трубного проката и стоит недорого, позволяет устанавливать светильник прямо на оголовок или через кронштейн. Главное отличие опоры от аналогов — радиусный изгиб корпуса в направлении освещаемой площадки. Это делает внешний вид конструкции более интересным.

Для производства опор используются стальные трубы. Они имеют небольшой диаметр и толщину стенок, поэтому конструкция весит немного. Но прочность рассчитана так, чтобы на верхушку можно было устанавливать мощные световые приборы без риска обрушения. Кабельные линии для подачи электрической энергии к светильникам проложены под землей и коммутируются через вводный щиток.

Для увеличения срока службы опоры цинкуются методом горячего цинкования. Защитное покрытие имеет высокую прочность и сохраняет целостность до 15 лет. Поверх слоя цинка применяется порошковое окрашивание. Стандартный цвет гнутой трубчатой опоры — черный. Но при оформлении покупки заказчик может выбрать любой другой вариант из палитры RAL.

Оформить заказ на производство гнутых опор типа НФ можно в нашей компании. Для этого заполните форму на сайте или позвоните менеджерам отдела продаж.

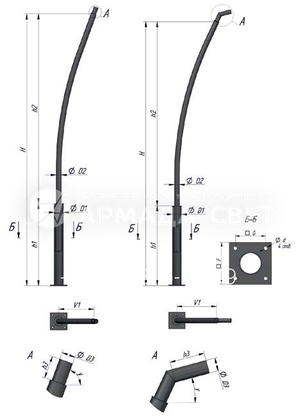

Габаритные размеры и технические детали опор

Основные параметры опор НФ

Название	Наименование опоры	Наименование закладного элемента фундамента	m	H	h1	h2	h3	D1	D2	D3	d	F	G	V1	y
НФ-4,0	НФ-4,0-02-ц-(ТК(60)-0,45-70)	ЗФ-20/4/К180-1,2-б	45	4000	1200	2800	100	133	76	60	М20	250	180	450	70
НФ-4,0	НФ-4,0-02-ц-(К(48)-0,65-15)	ЗФ-20/4/К180-1,2-б	46	4000	1200	2800	160	133	76	48	М20	250	180	650	15
НФ-5,0	НФ-5,0-02-ц-(ТК(60)-0,6-70)	ЗФ-20/4/К180-1,2-б	52	5000	1200	3800	100	133	76	60	М20	250	180	600	70
НФ-6,0	НФ-6,0-02-ц-(ТК(60)-1,0-70)	ЗФ-20/4/К180-1,2-б	58,5	6000	1200	4800	100	133	76	60	М20	250	180	450	70

m – масса не более, кг
H – высота опоры, мм
h1, h2, h3 – высота "колена" трубы, мм
D1, D2, D3 – диаметры труб, мм
F – габаритный размер фланца, мм
G – межосевое расстояние крепежных деталей, мм
d – номинальный диаметр резьбы крепежных изделий
V1 – вылет опоры, мм
у – угол наклона посадочного места светильника, к горизонту, градусов.
