ОД-3 Опоры декоративные

main0
armadasvet_191
3yyyyyyyyyy
armadasvet_193
012ttg
armadasvet_195
012ttgtttt
armadasvet_196
+95
фото
Версия для печати

Область применения: Функционально-декоративное освещение парков, набережных, аллей, бульваров, парков, скверов, коттеджных поселков, площадей, пешеходных зон и пр.

  • Артикул производителя: ОД-3
  • Вес (кг): 41-51
  • Высота (м): 3
  • Количество крепежных отверстий: 4
  • Количество световых приборов: 1-4
  • Материал: Трубный прокат
  • Межцентровое расстояние отверстий B, мм: 160
  • Назначение опоры: Декоративная
  • Подвод кабеля: Подземный
  • Покрытие: Горячее цинкование, лакокрасочное покрытие
  • Размер фланца (мм): 250
  • Способ установки: Фланцевая
  • Тип опоры: ОТф
  • Форма ствола опоры: Трубчатая
В наличии

Цена: от 11 952 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Осветительные опорные конструкции ОД-3 используются для организации функционального и декоративного освещения в парках и скверах, на территории частных построек, набережных, бульварах и площадях. Конструкция обладает привлекательным видом и оригинальным исполнением, что позволяет применять ее в качестве украшения прилегающей территории.

Опорные столбы изготавливаются из трубного проката. Сборная конструкция состоит из нескольких труб разного диаметра с одной точкой опоры. Светильники, используемые для создания освещенности, устанавливаются на кронштейны либо располагаются на посадочных местах. Количество световых приборов зависит от конструкционных особенностей исполнения опоры и составляет от 1 до 4 шт.

Конструкция защищена от разрушающего действия коррозии горячей оцинковкой. Образуемый на поверхности слой цинка после обработки не только препятствует развитию ржавчины, но и защищает столбы от других негативных факторов. При необходимости изделие может также окрашиваться лакокраской.

Столбы устанавливаются на закладной фундамент, при монтаже используется фланцевое соединение.

Габаритные размеры опор

Основные параметры опор ОД

НаименованиеЦенаНижний диаметрРазмеры опорного фланцаМежцентровое расст-е отверстийПодземная частьКоличество освет. приборовВес Ф/LВысота
ОД D, ммА, мB, ммL, ммОП, штm, кгH, м
ОД-1-1-3.0 (И)13 409 ₽ 108 250x250 160 1,2 1 46/50 3
ОД-6-2-3.0 (И)11 952 ₽ 133 250x250 160 1,2 2 41/51 3

Галерея

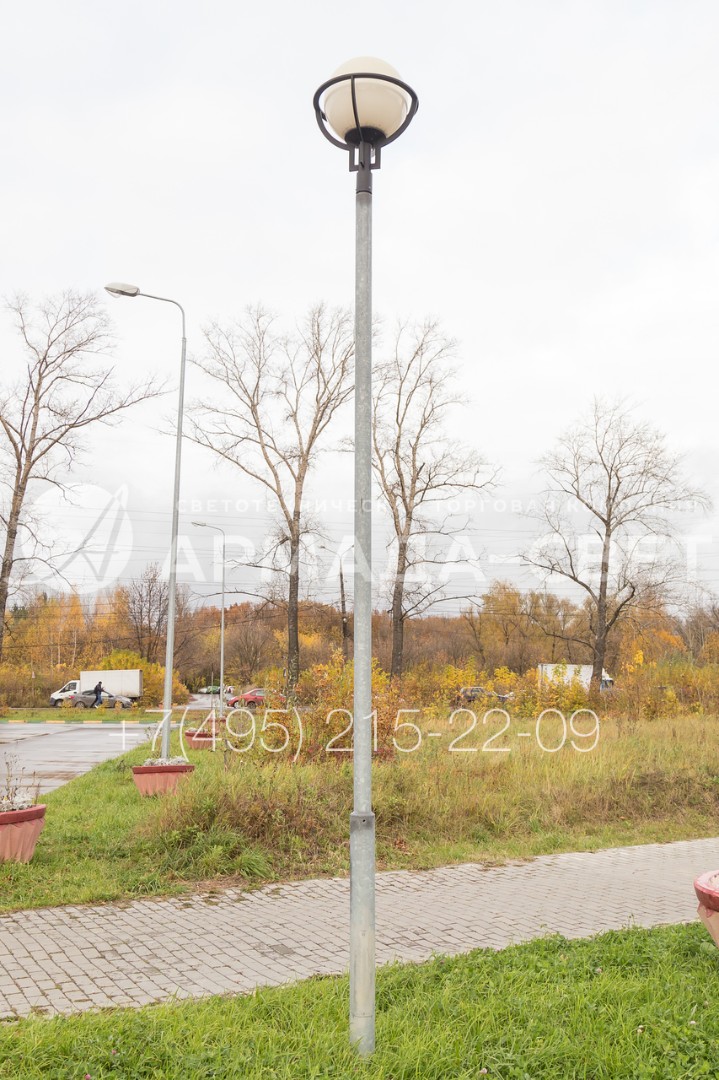

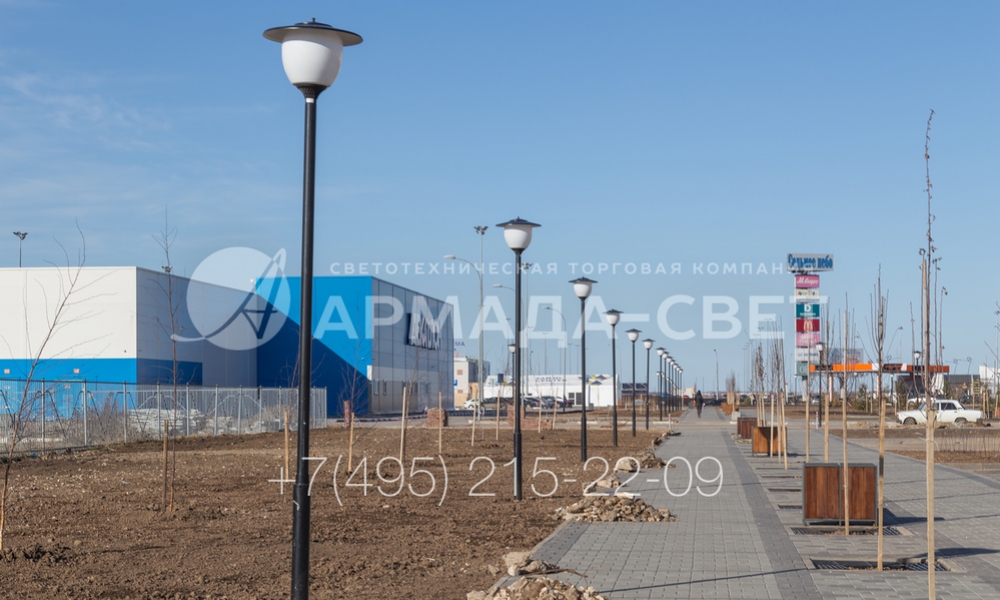

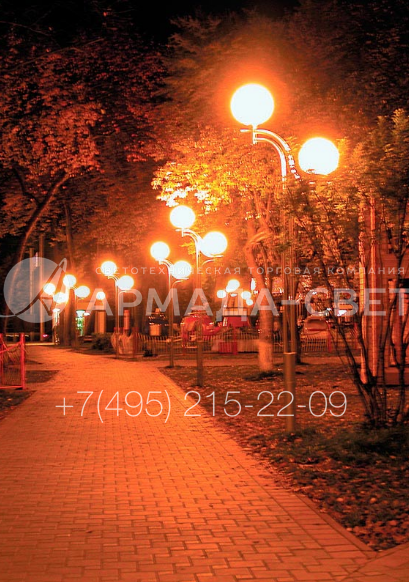

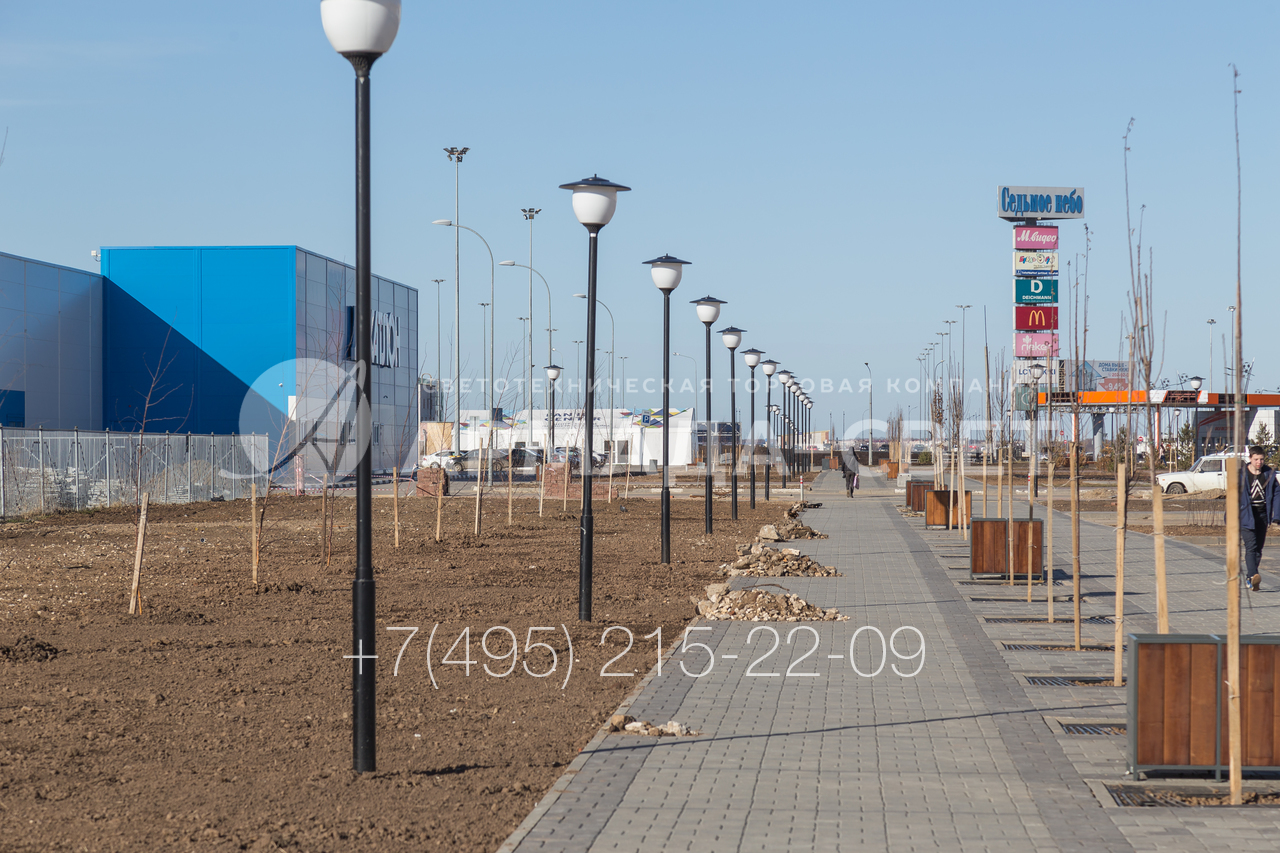

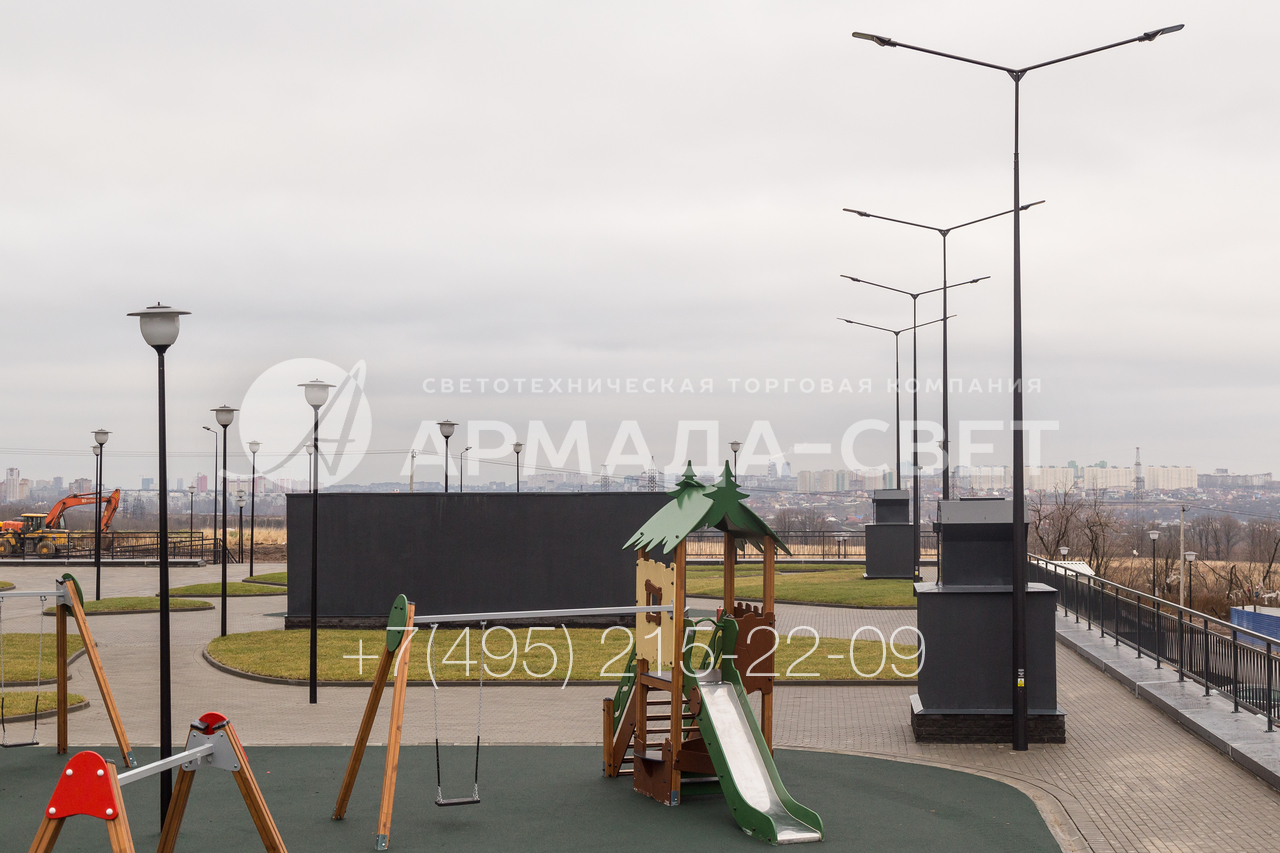

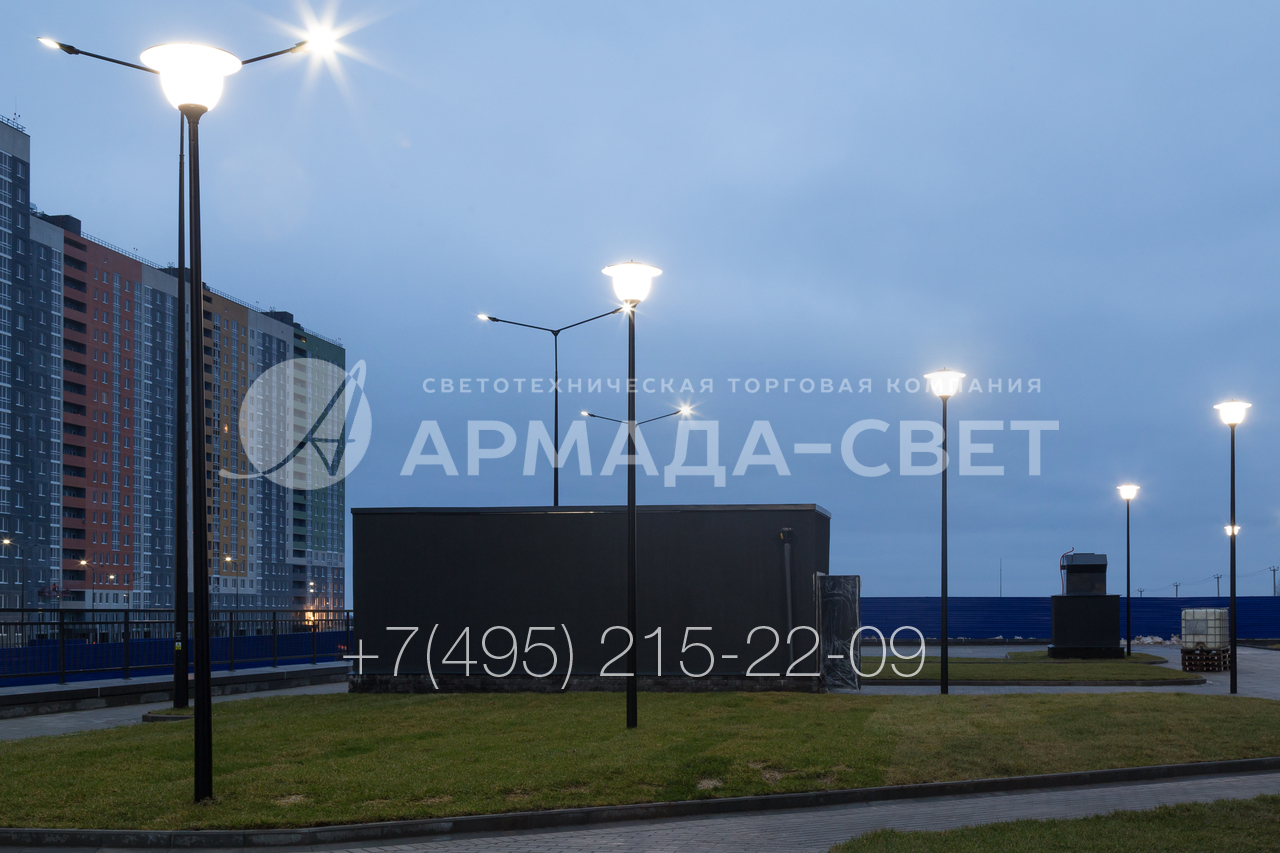

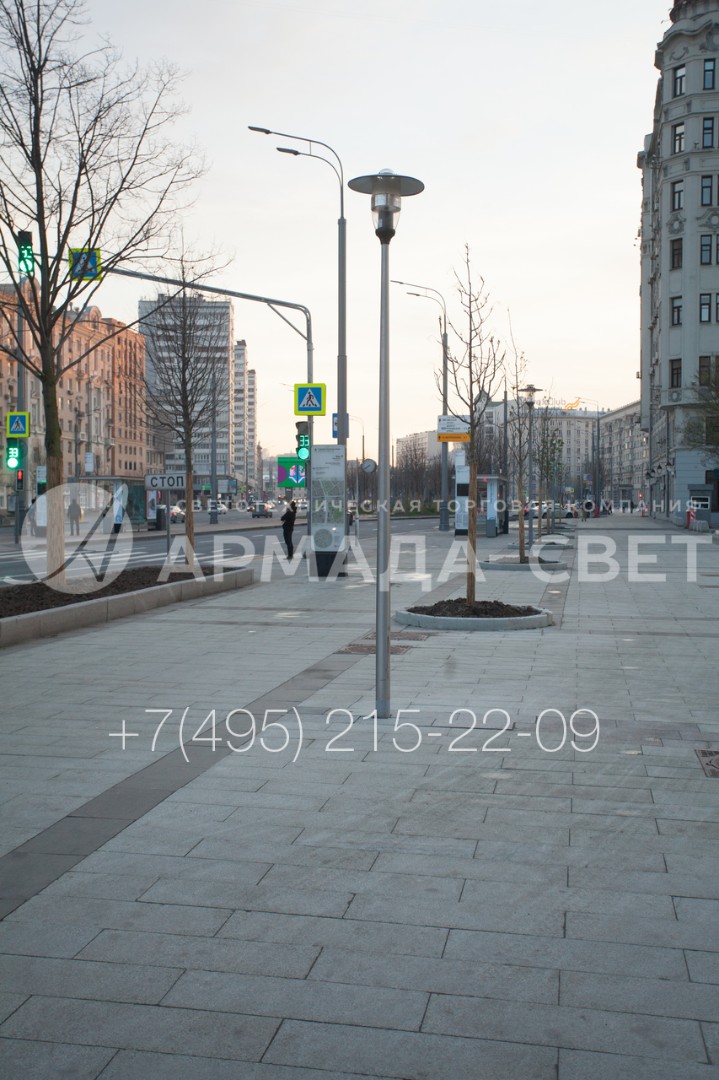

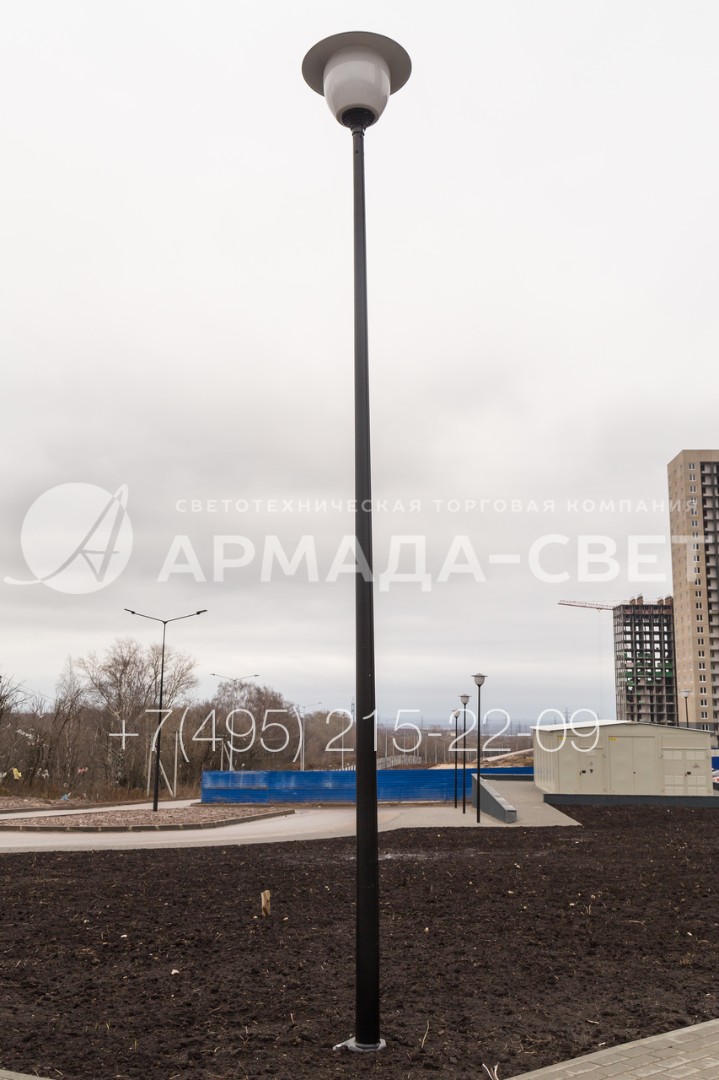

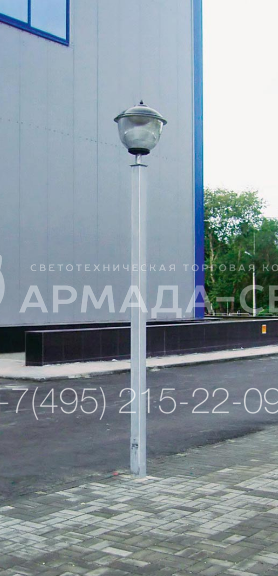

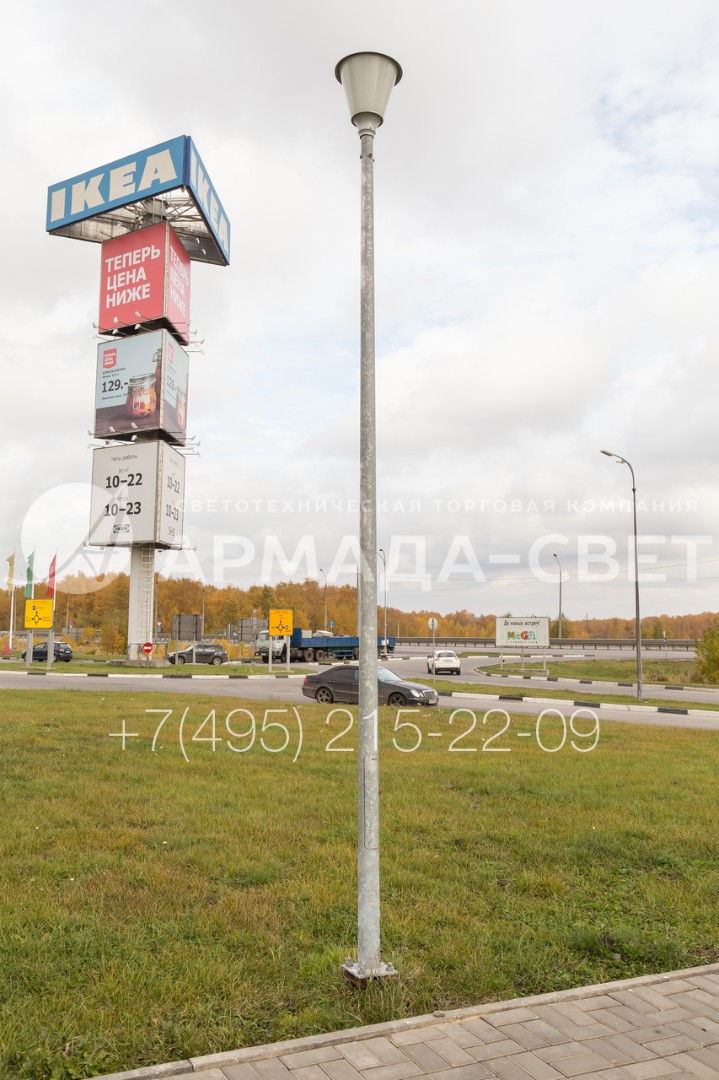

1) Осветительные декоративные трубчатые опоры часто используются для освещения тротуаров в населенных пунктах. Для улучшения внешнего вида на верхушку стволов монтируются световые приборы с необычным дизайном.

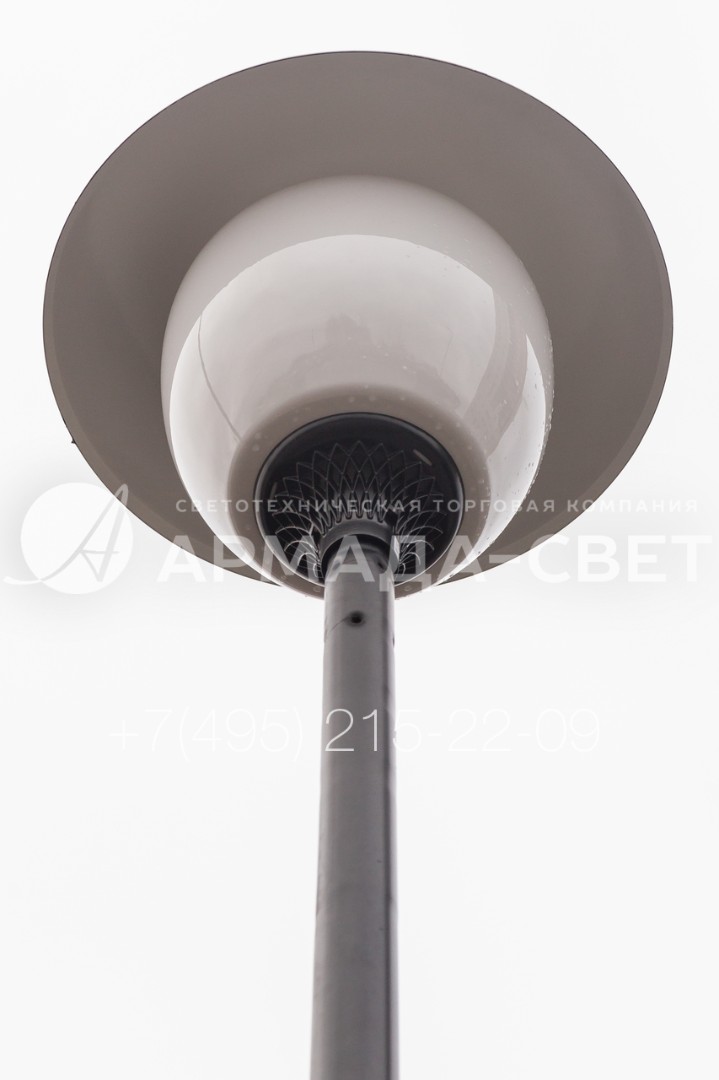

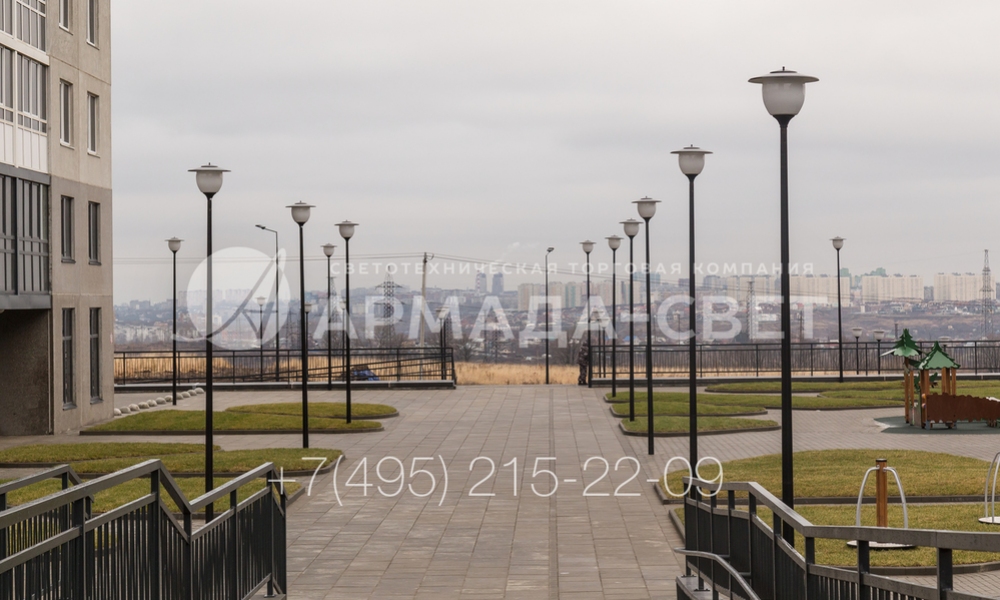

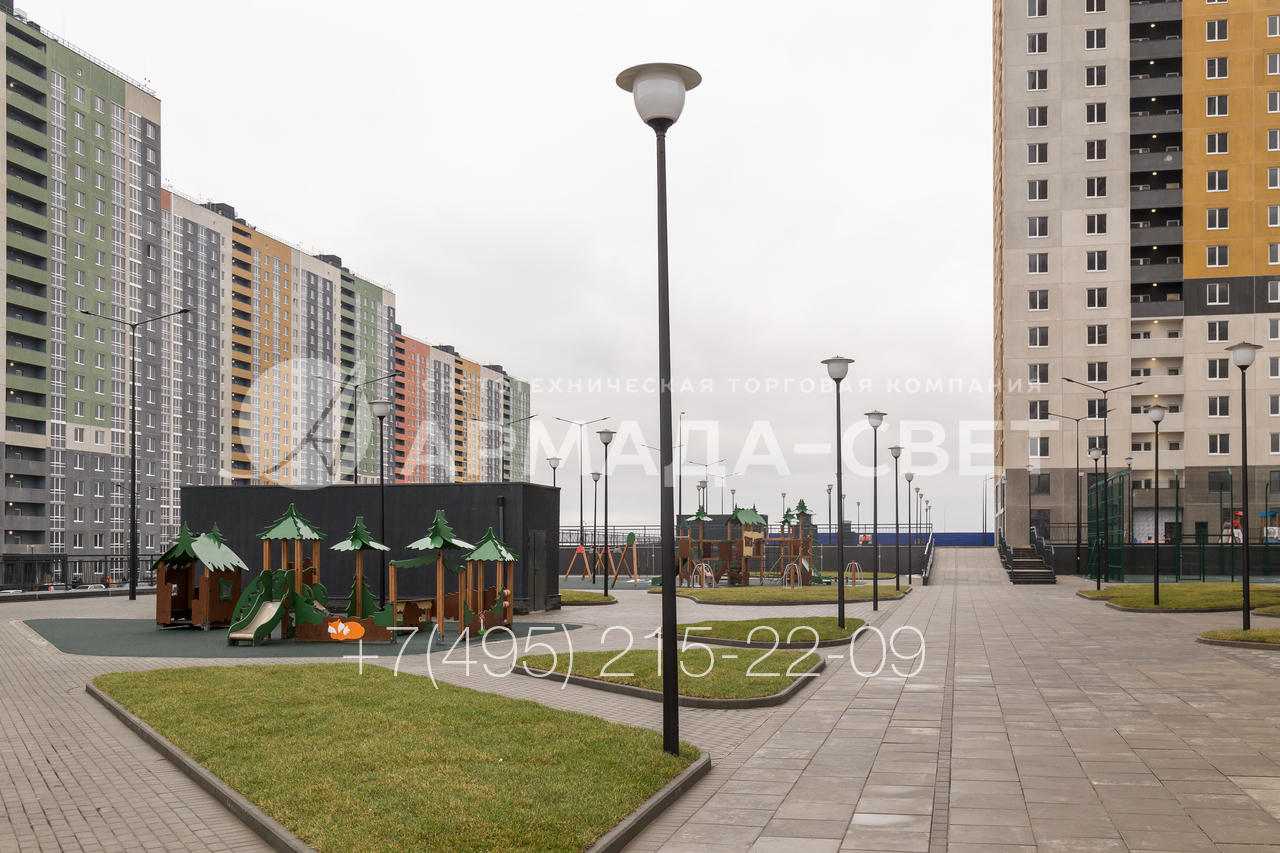

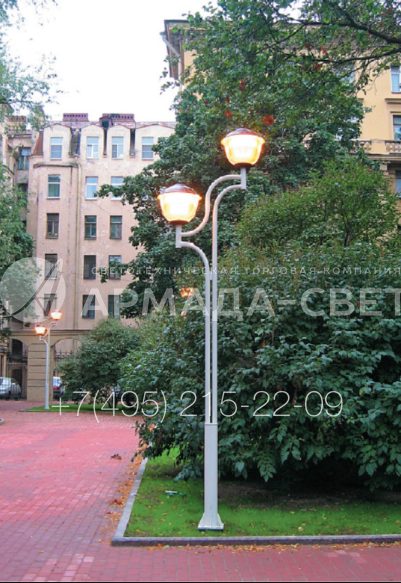

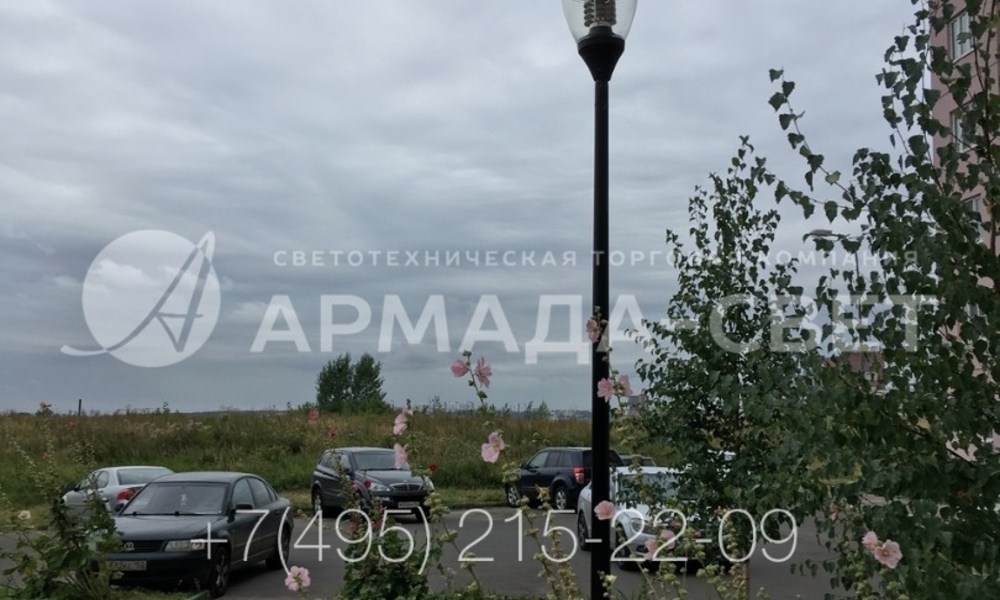

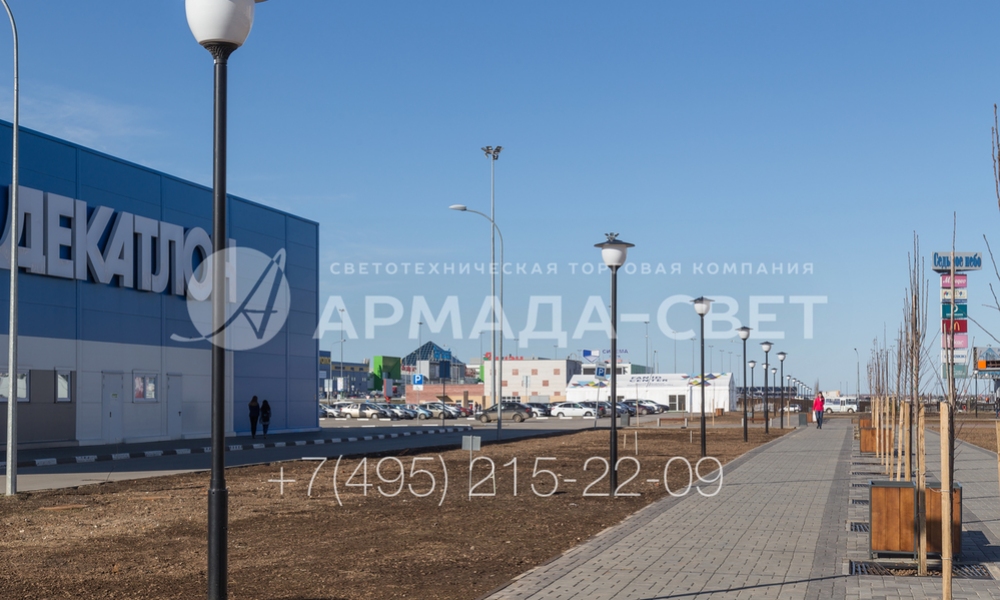

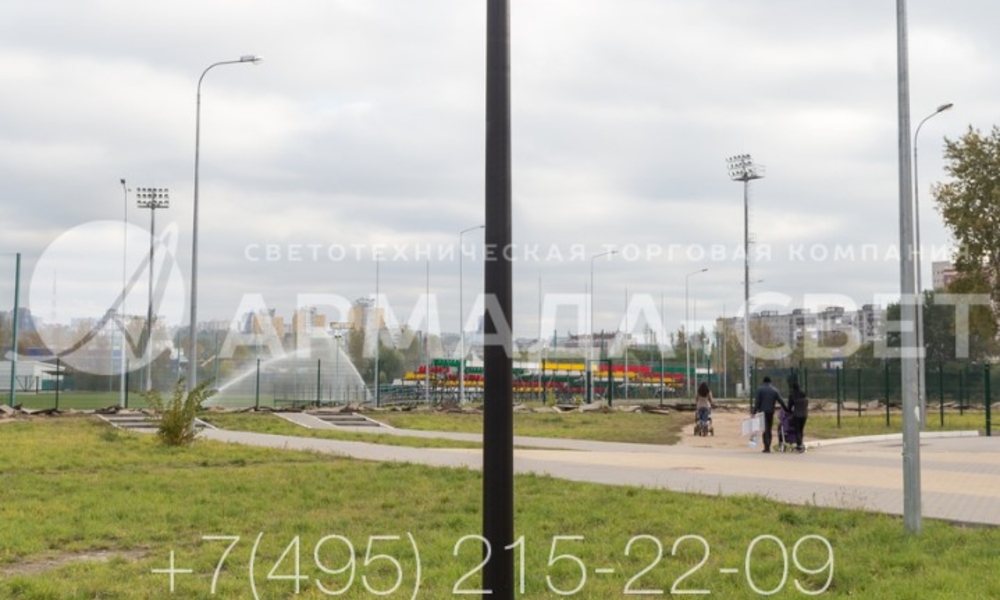

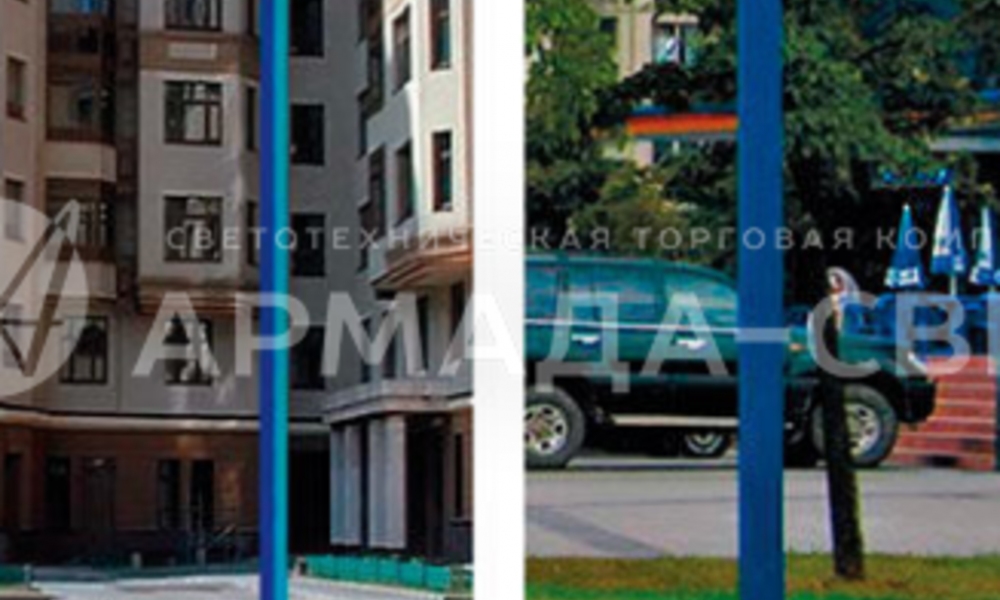

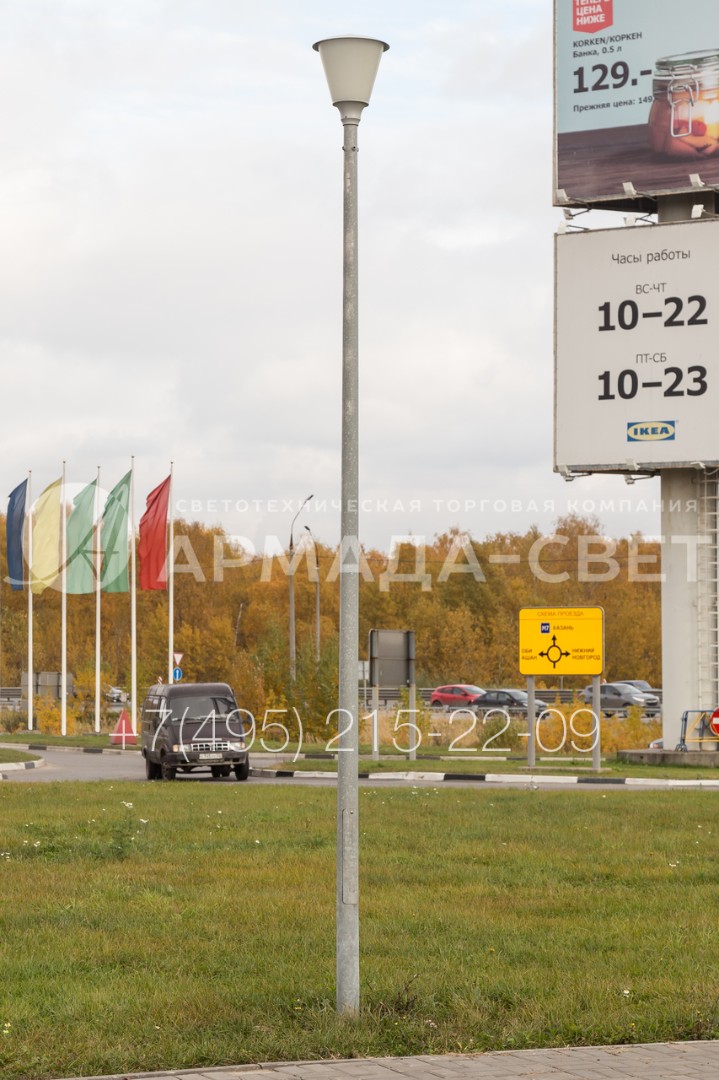

2) Осветительная опора типа ОД красиво смотрится в населенных пунктах, оформленных в современном стиле. Она имеет круглое поперечное сечение, за счет которого органично сочетается с другими элементами оформления.

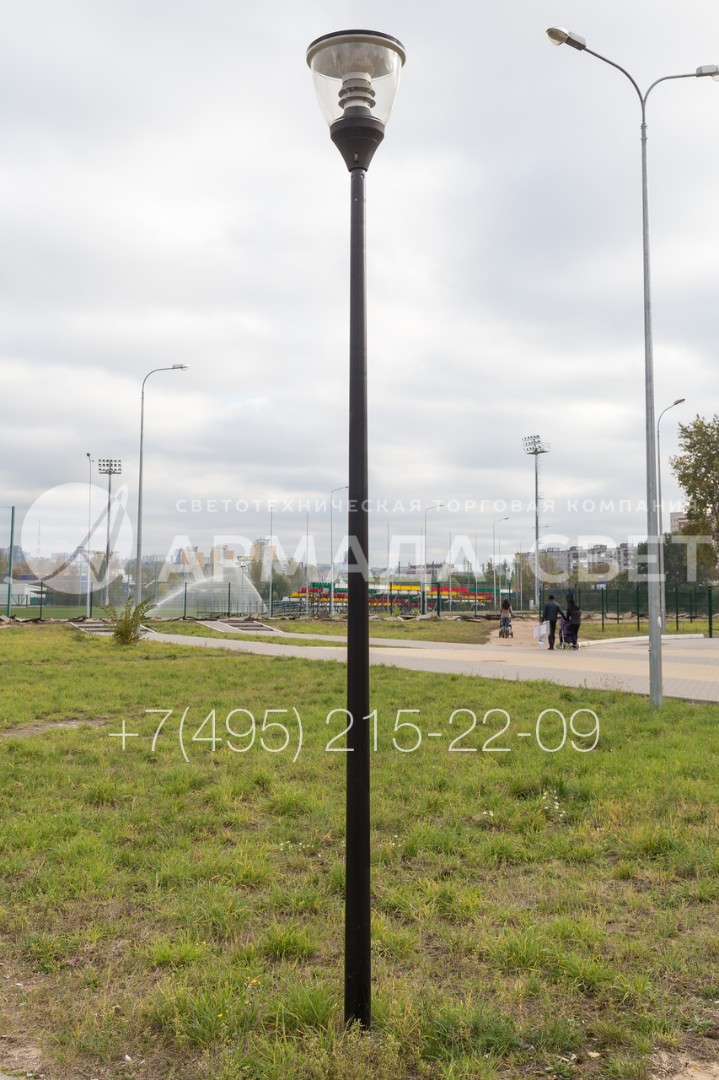

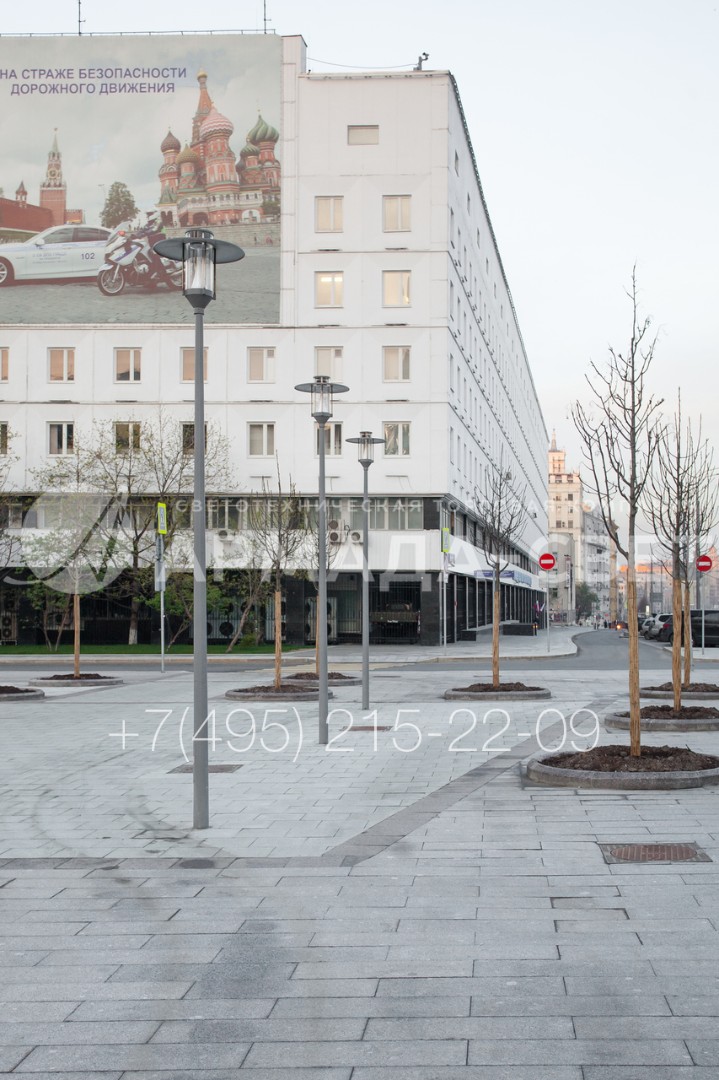

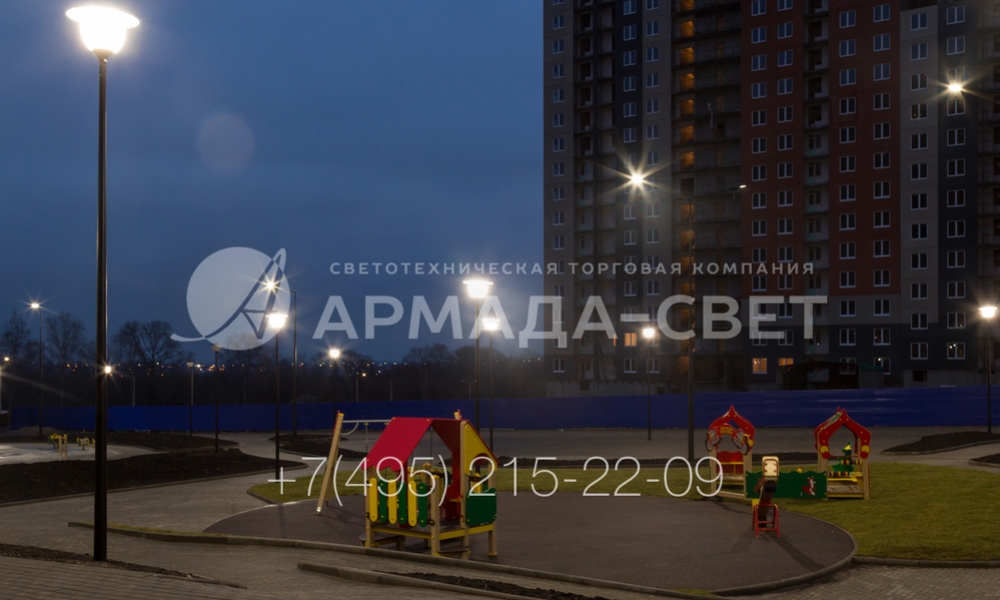

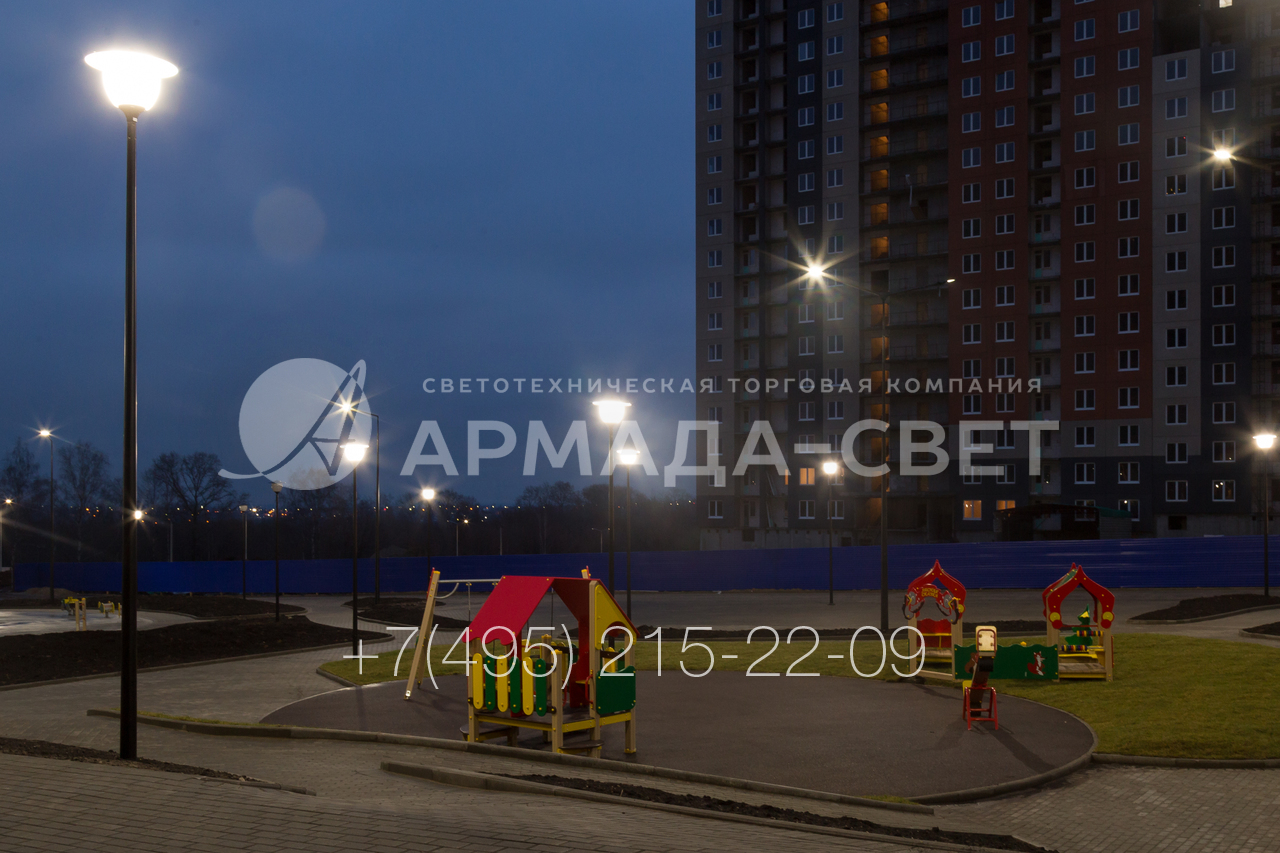

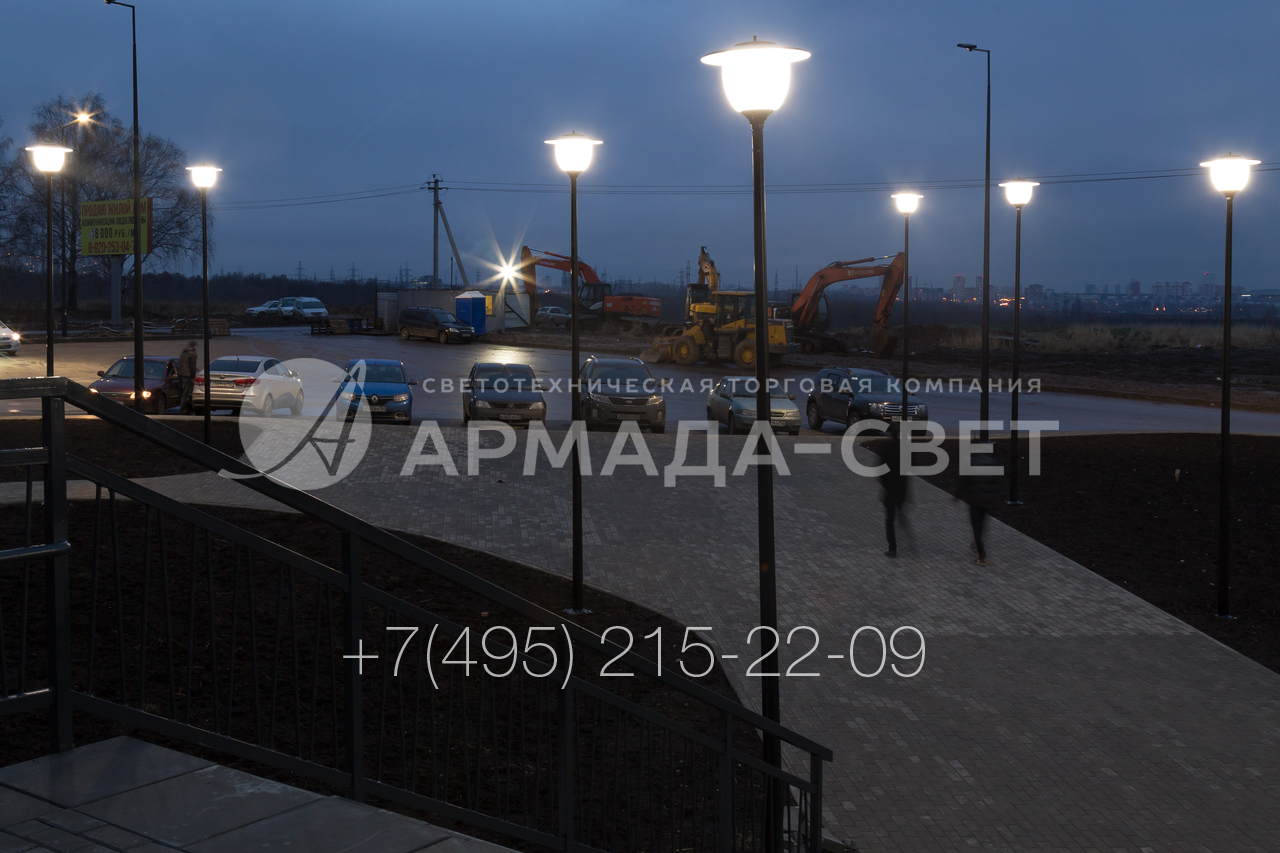

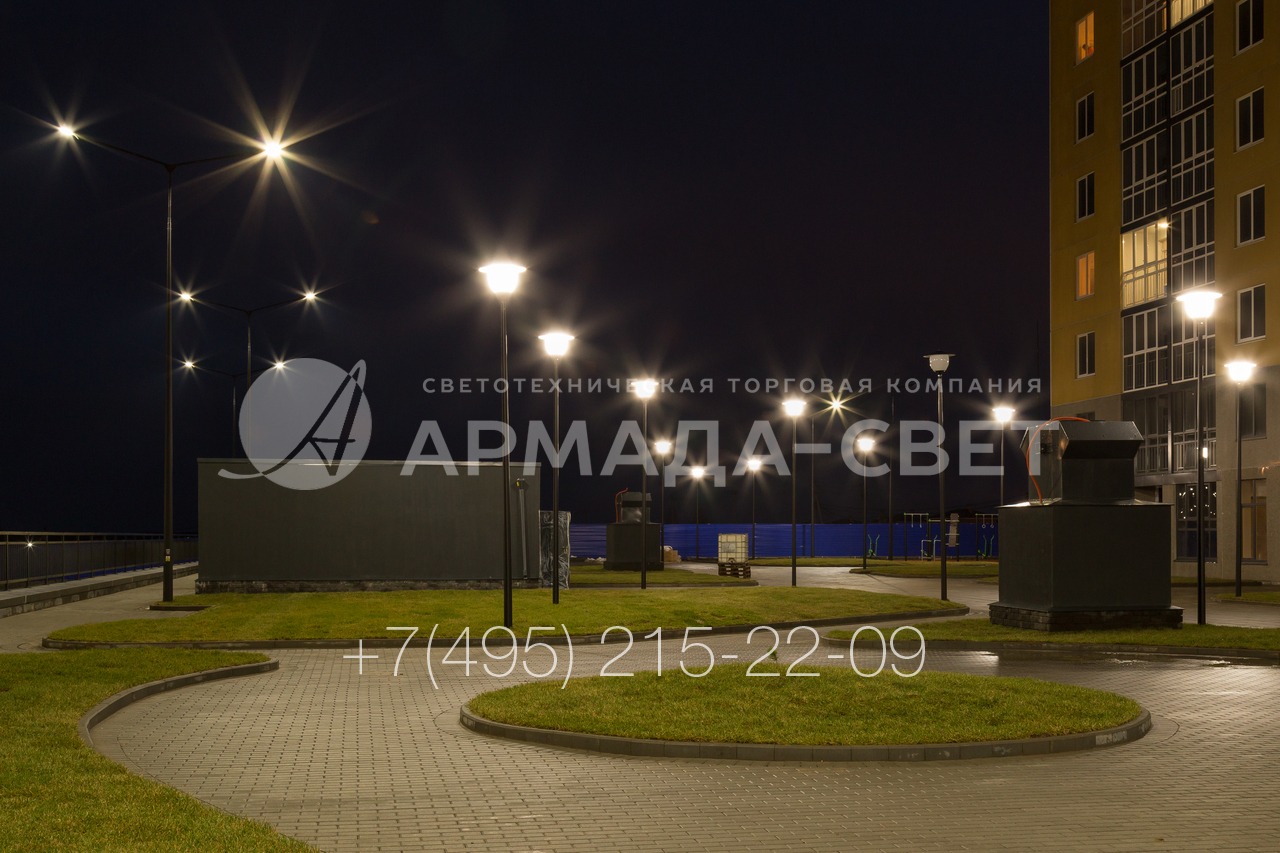

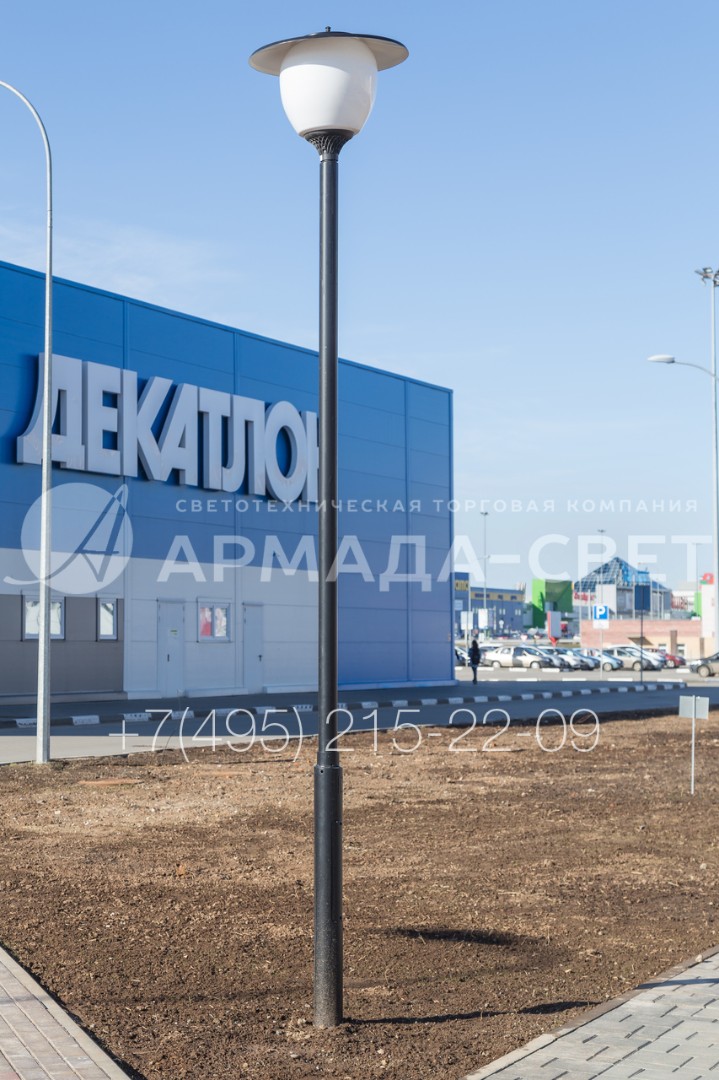

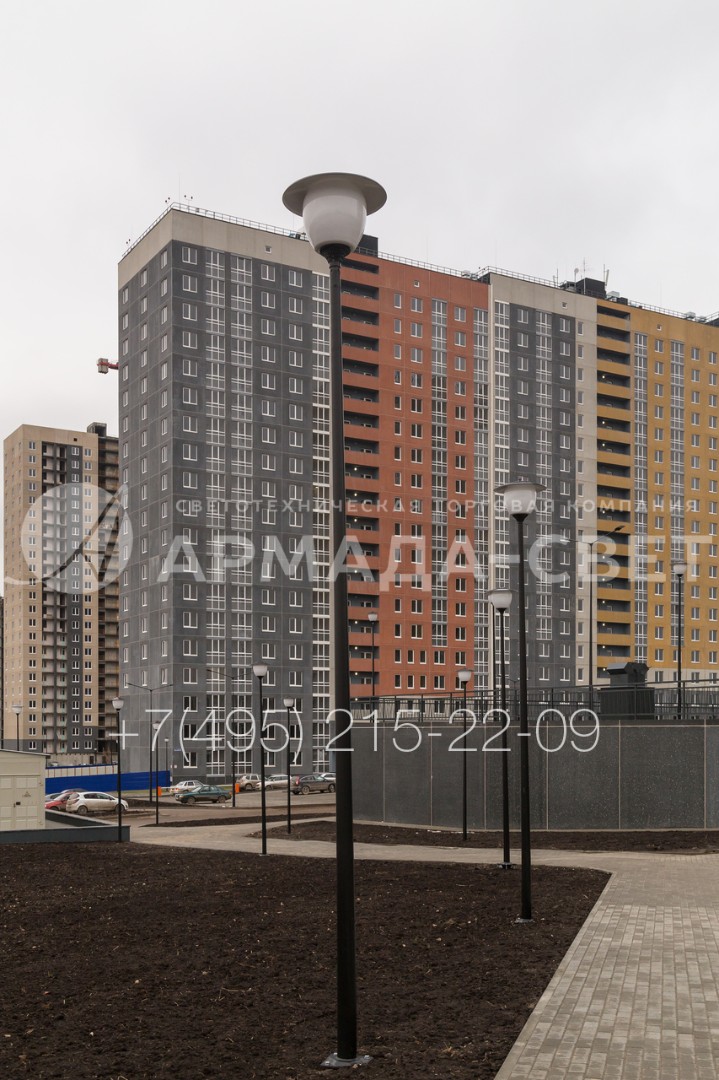

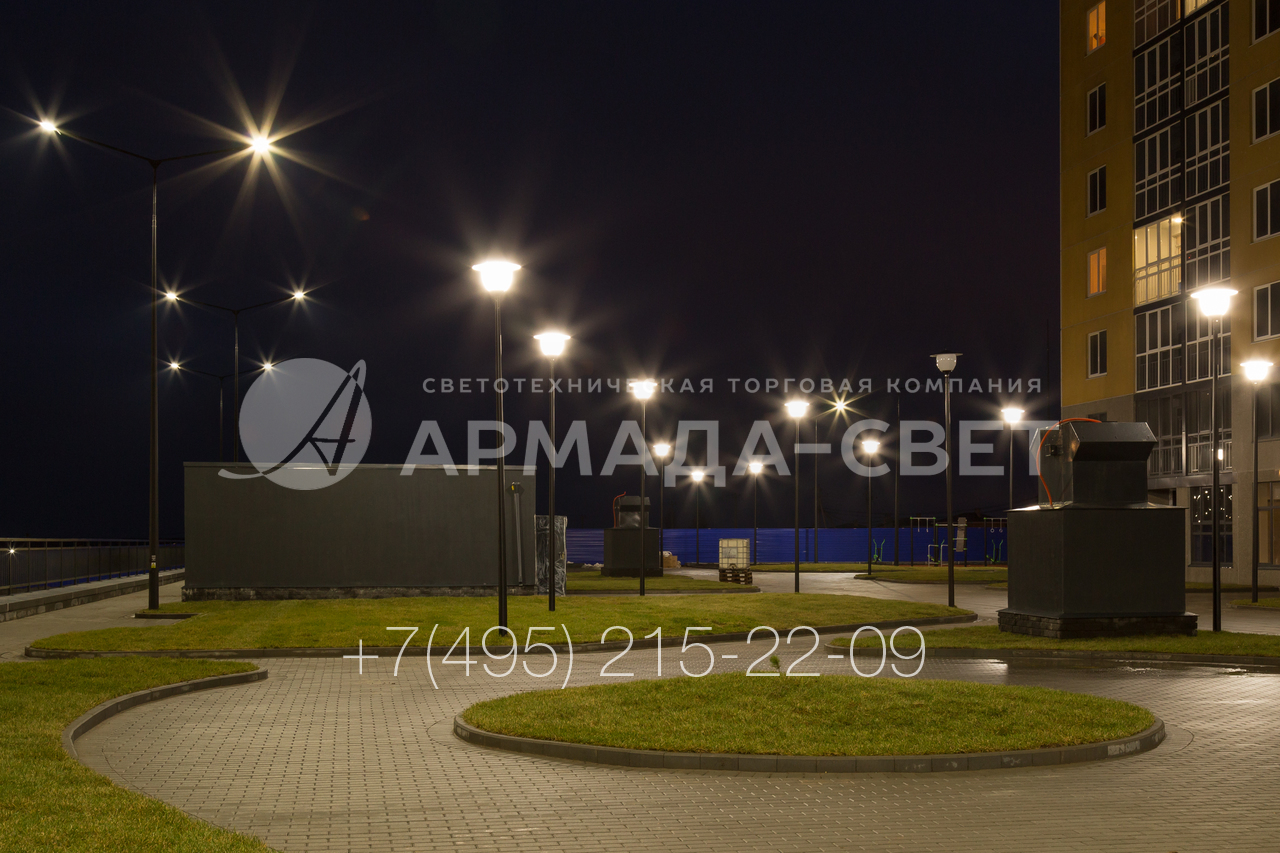

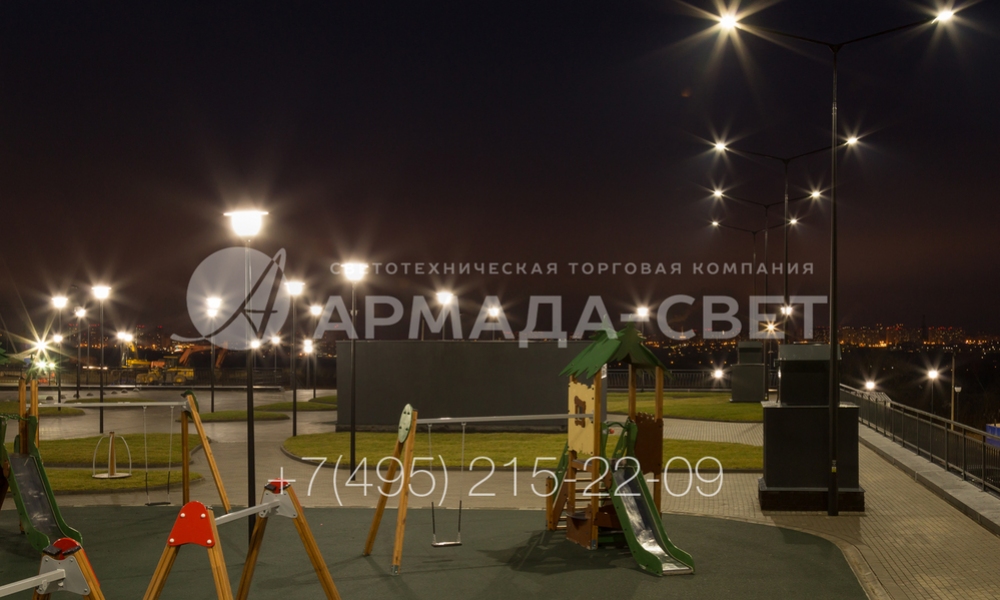

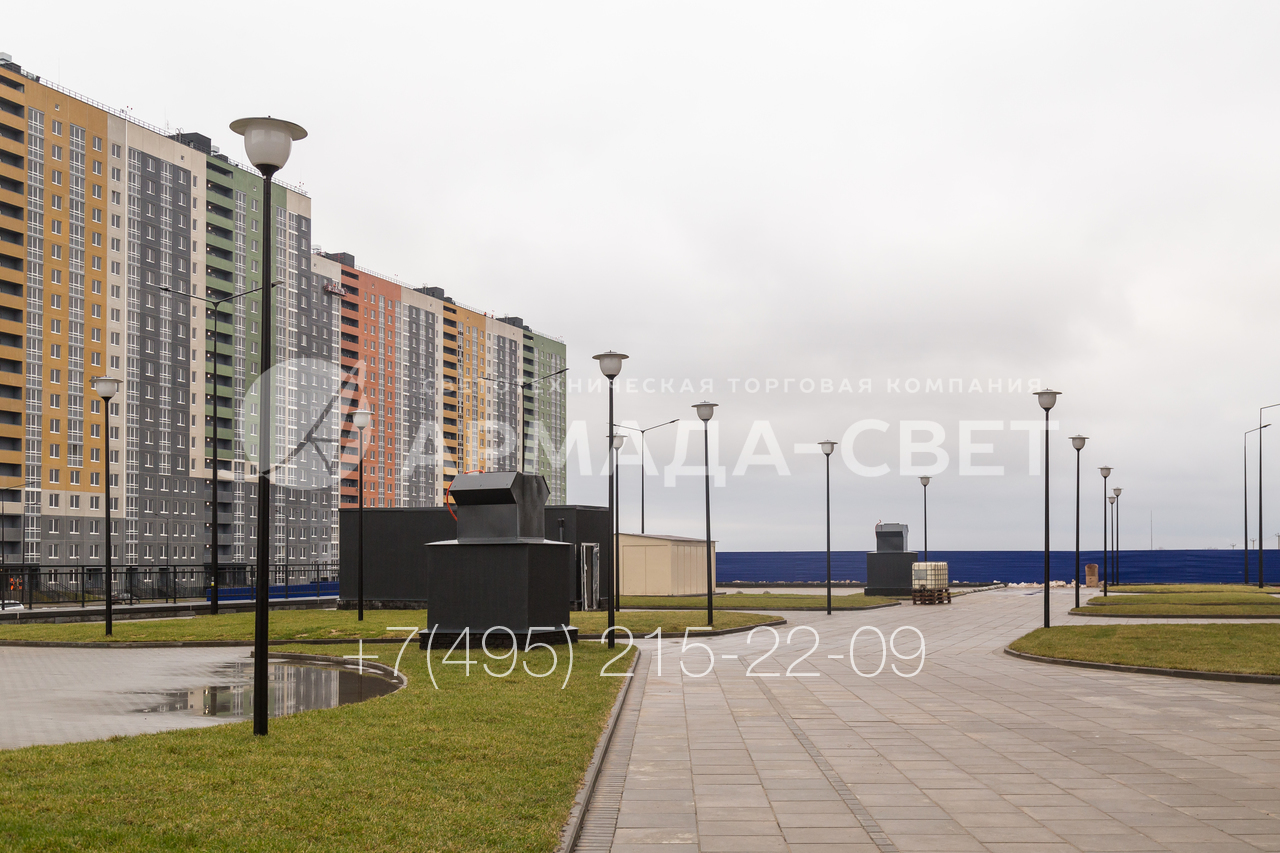

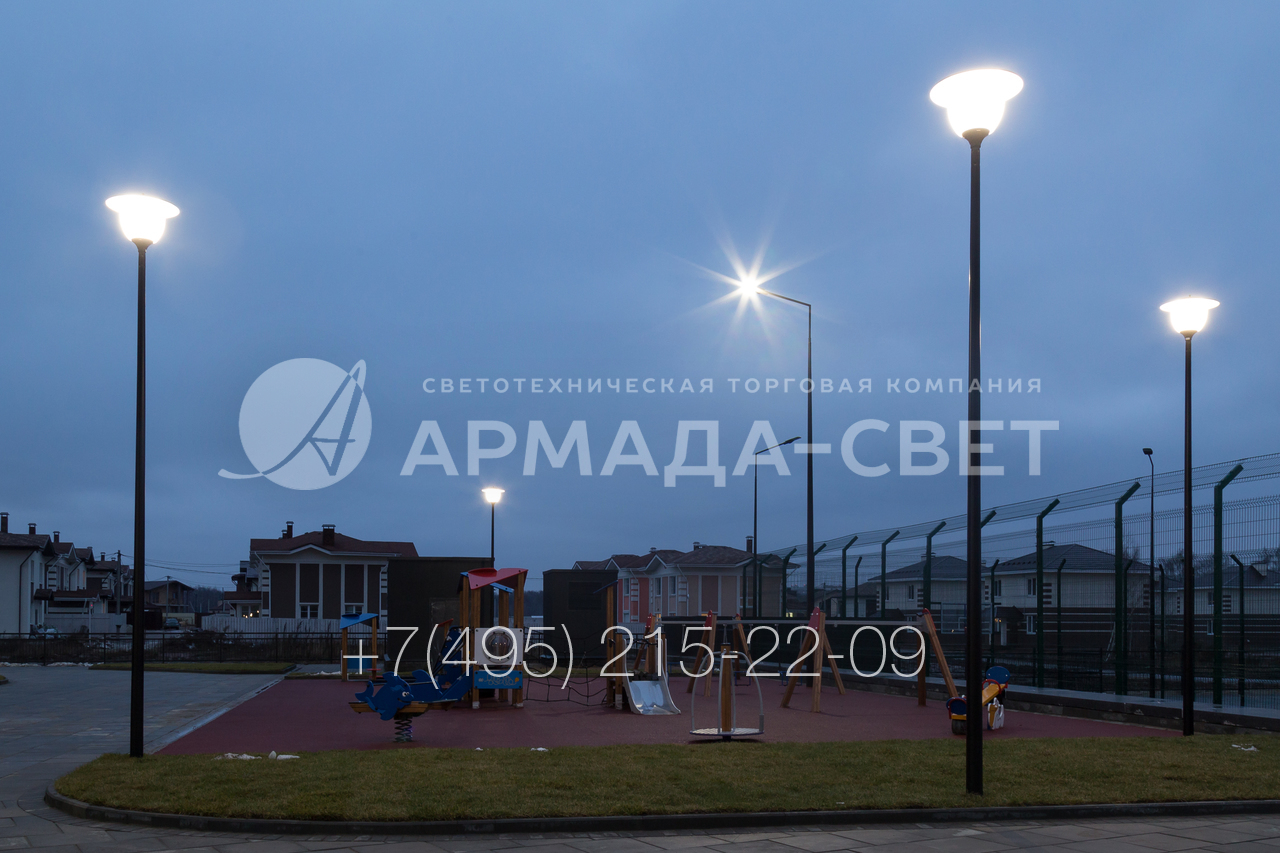

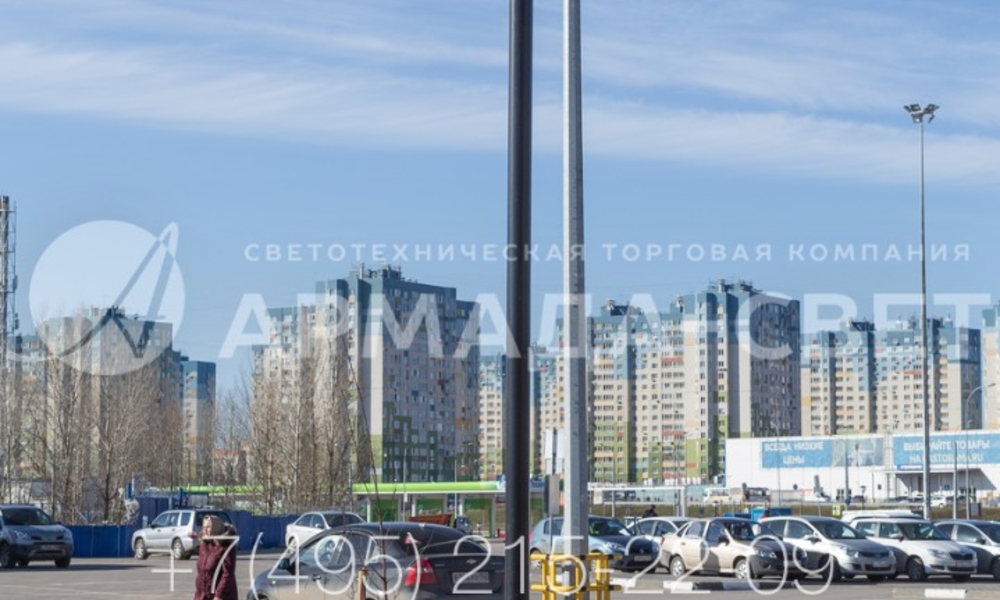

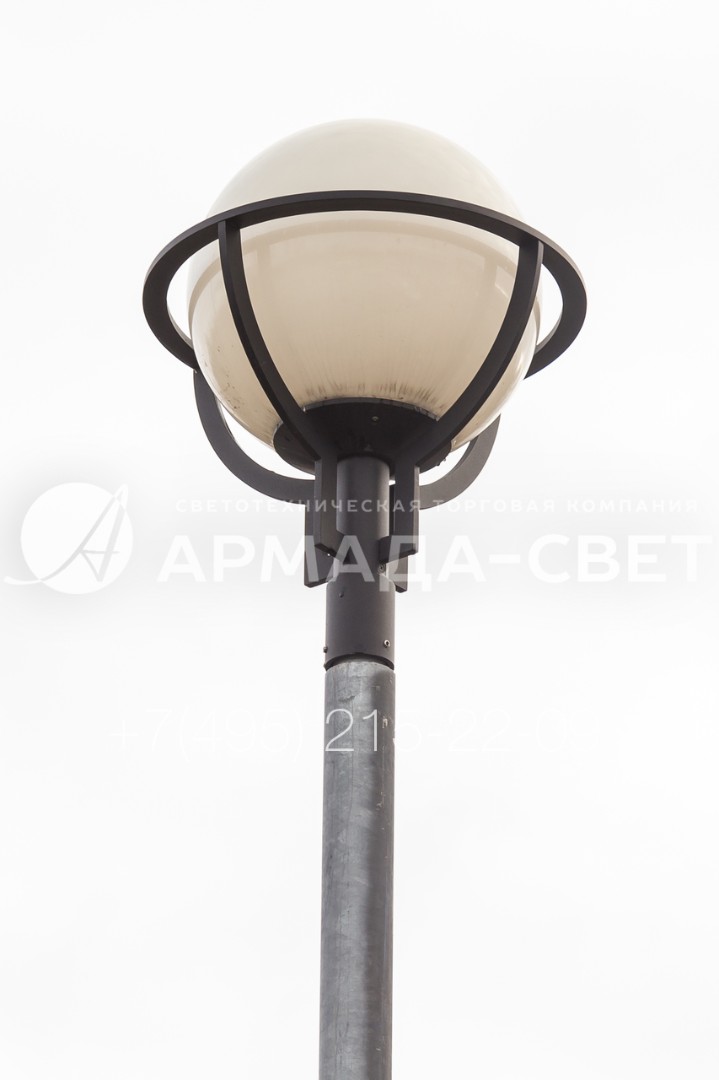

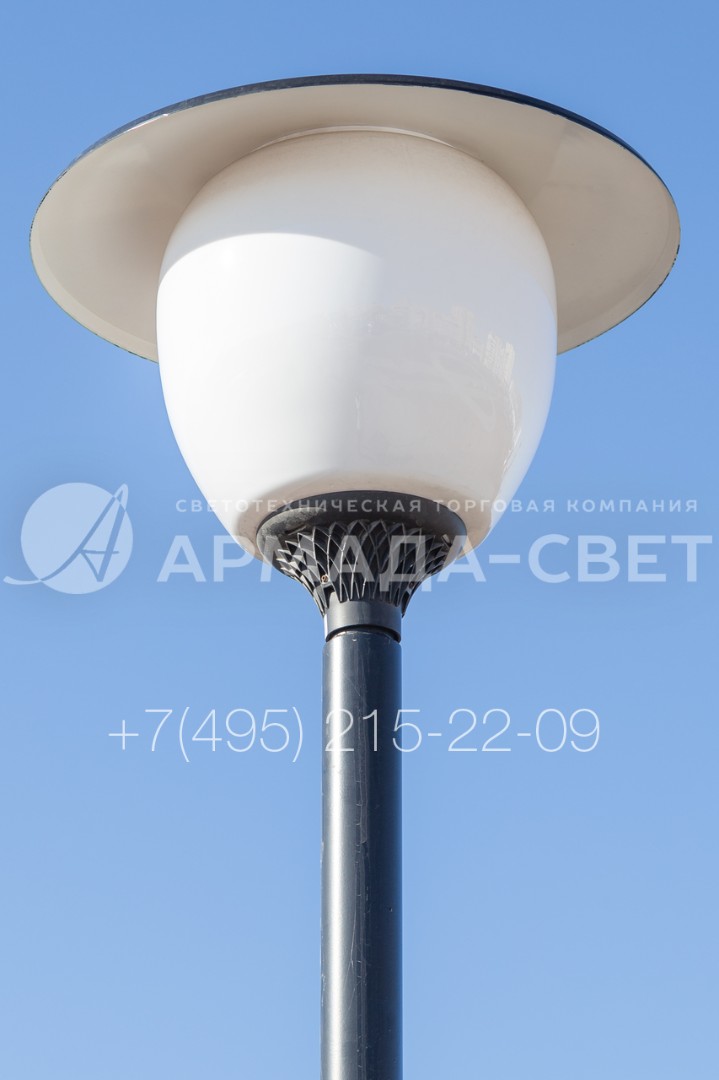

3) Система освещения на основе декоративных опор высотой 3 метра может использоваться для подсветки открытых площадок, которые размещены перед входами в общественные здания. Они освещают и украшают их.

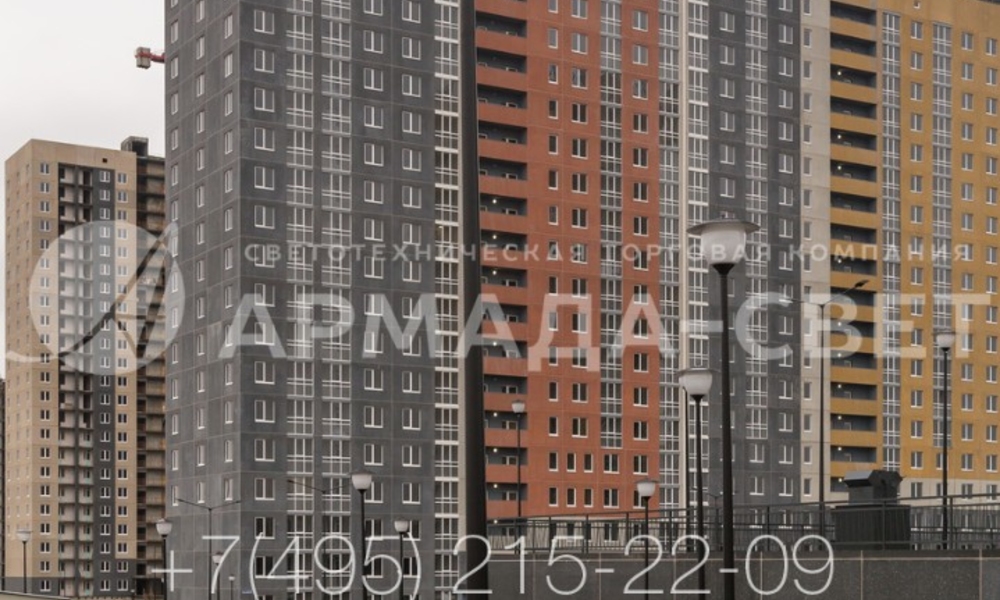

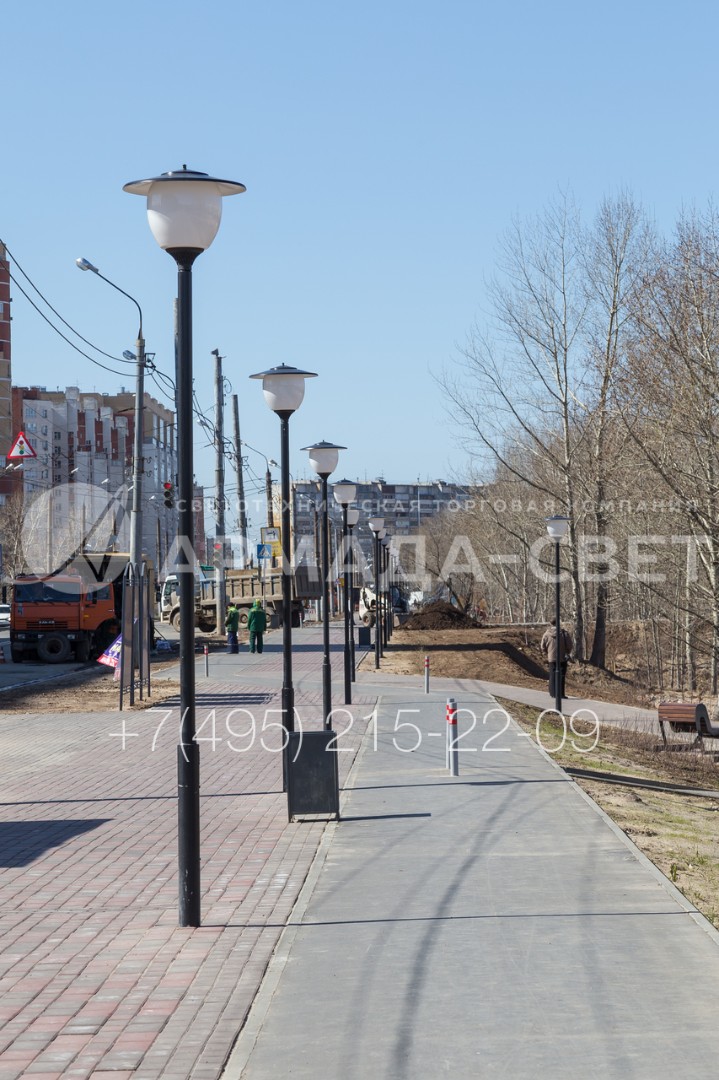

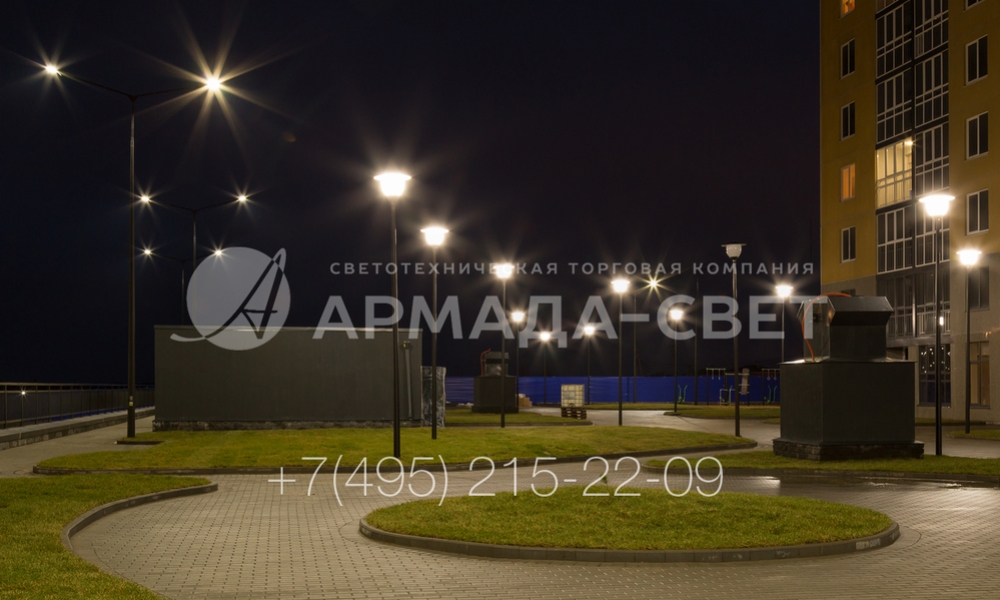

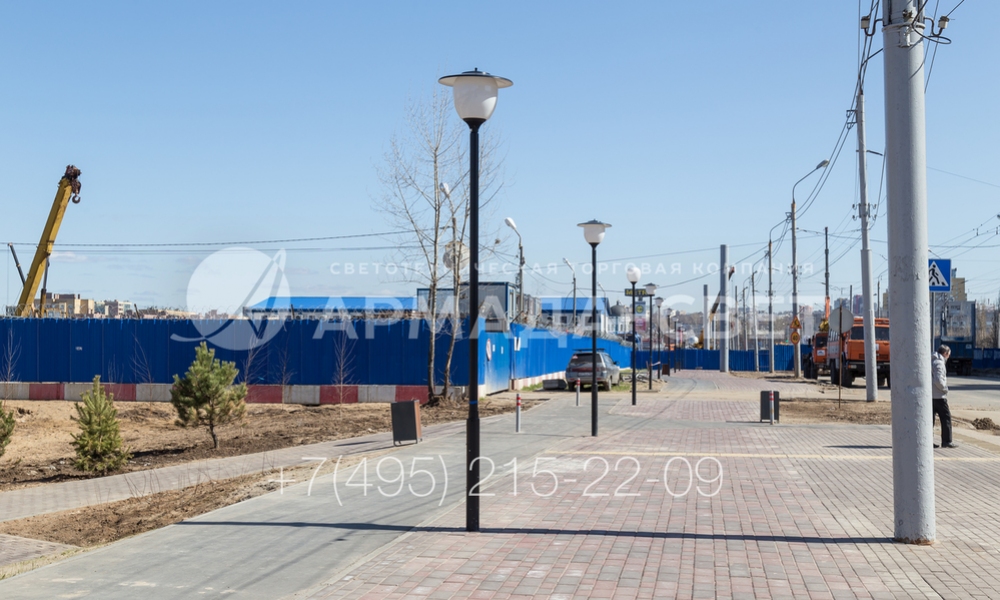

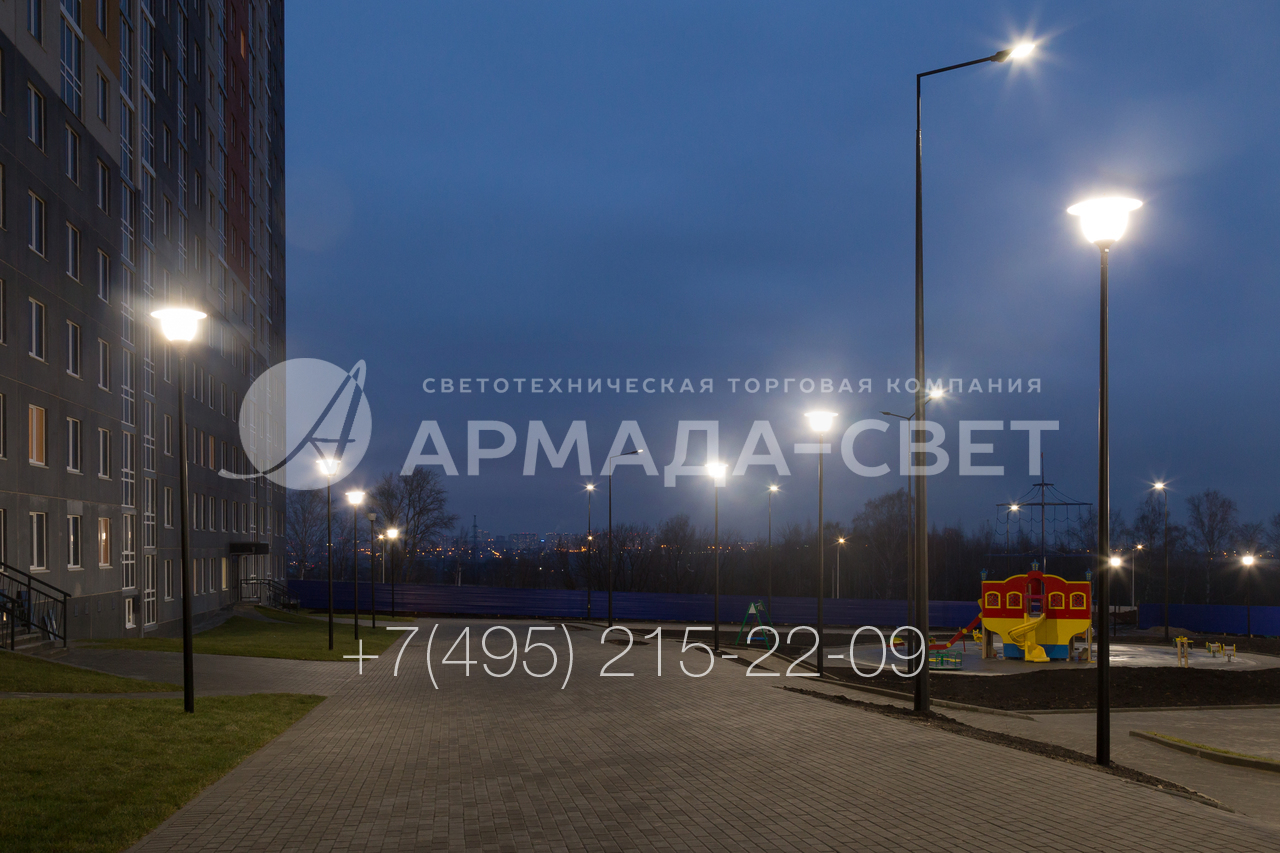

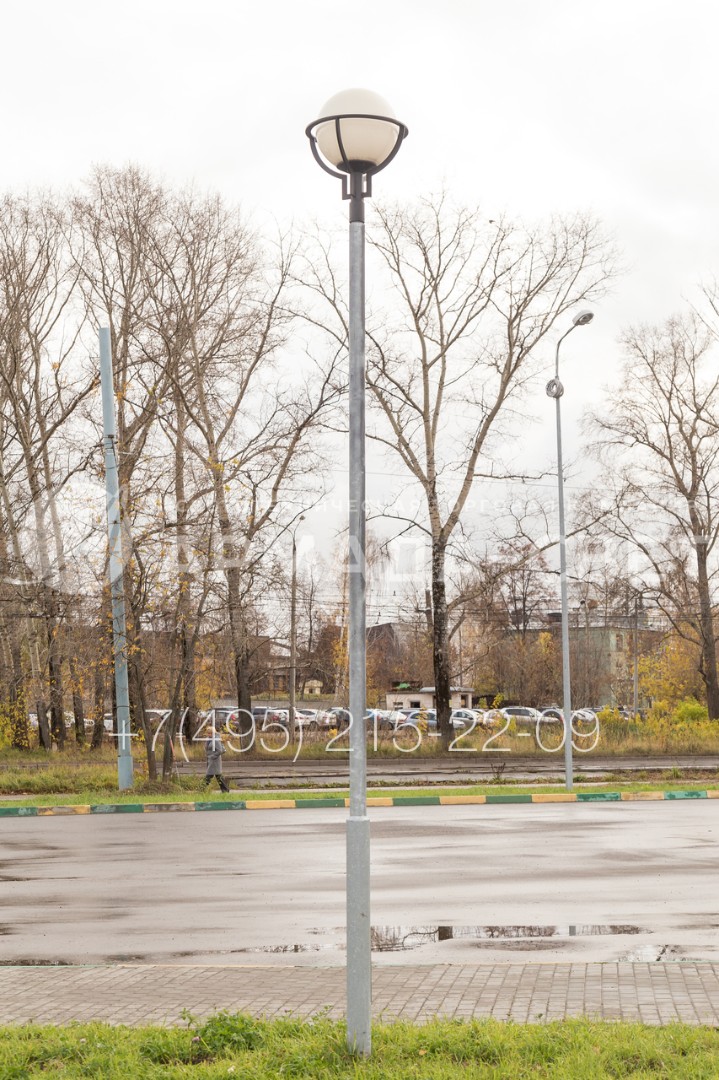

4) Для подключения силовых линий к декоративным опорам ОД используются кабели, которые прокладываются под землей. После завершения строительства силовые линии не видны и не портят дизайн освещаемой площадки.

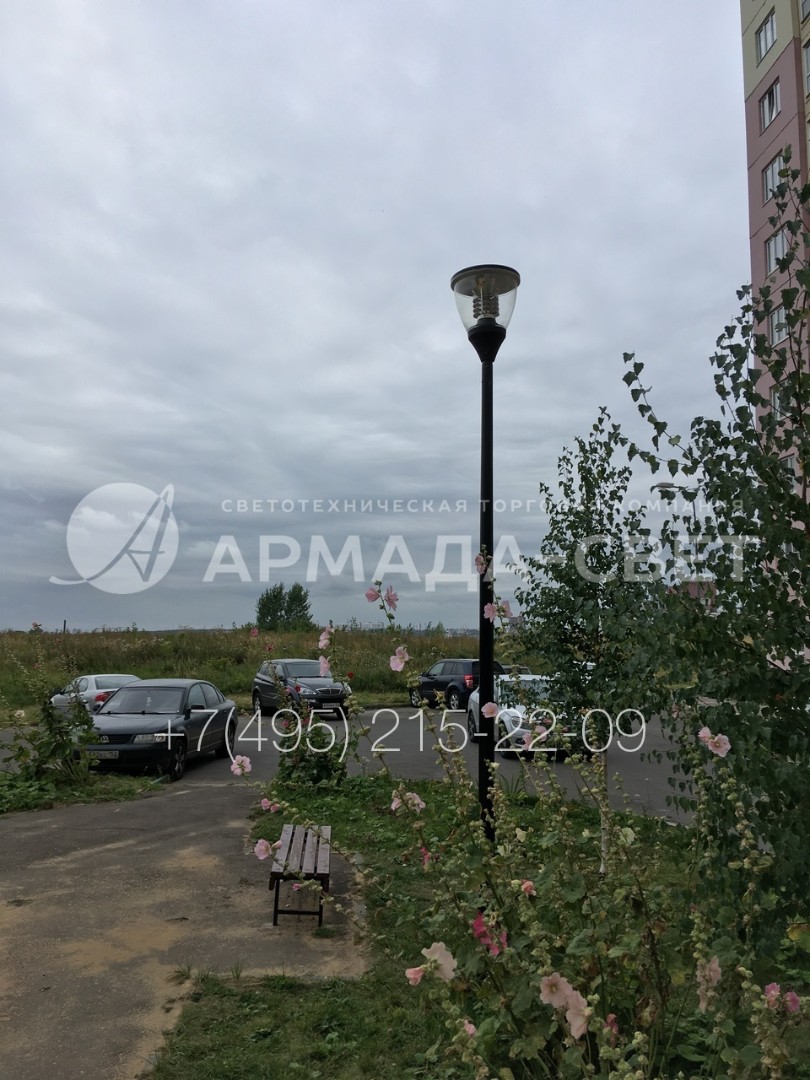

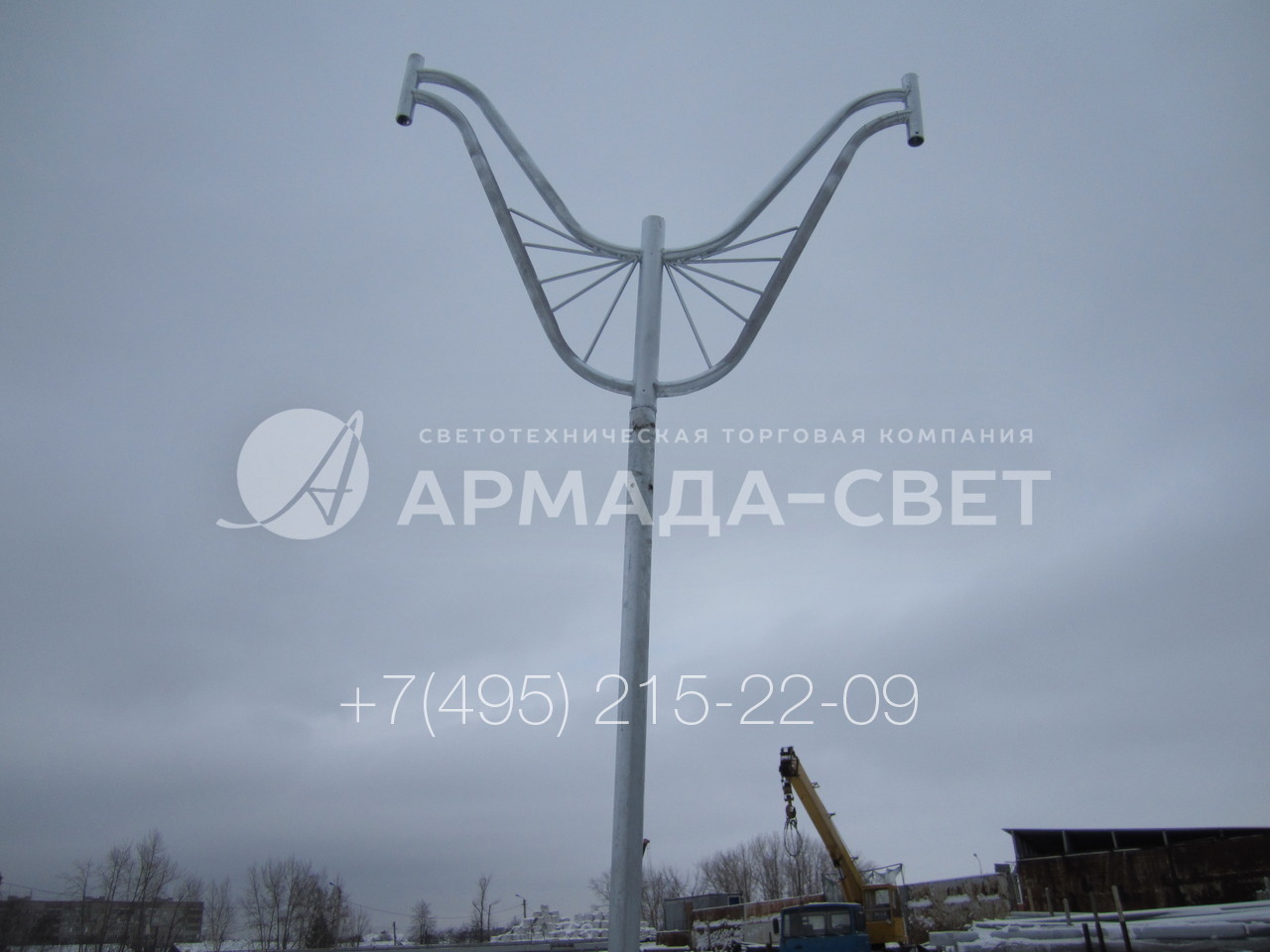

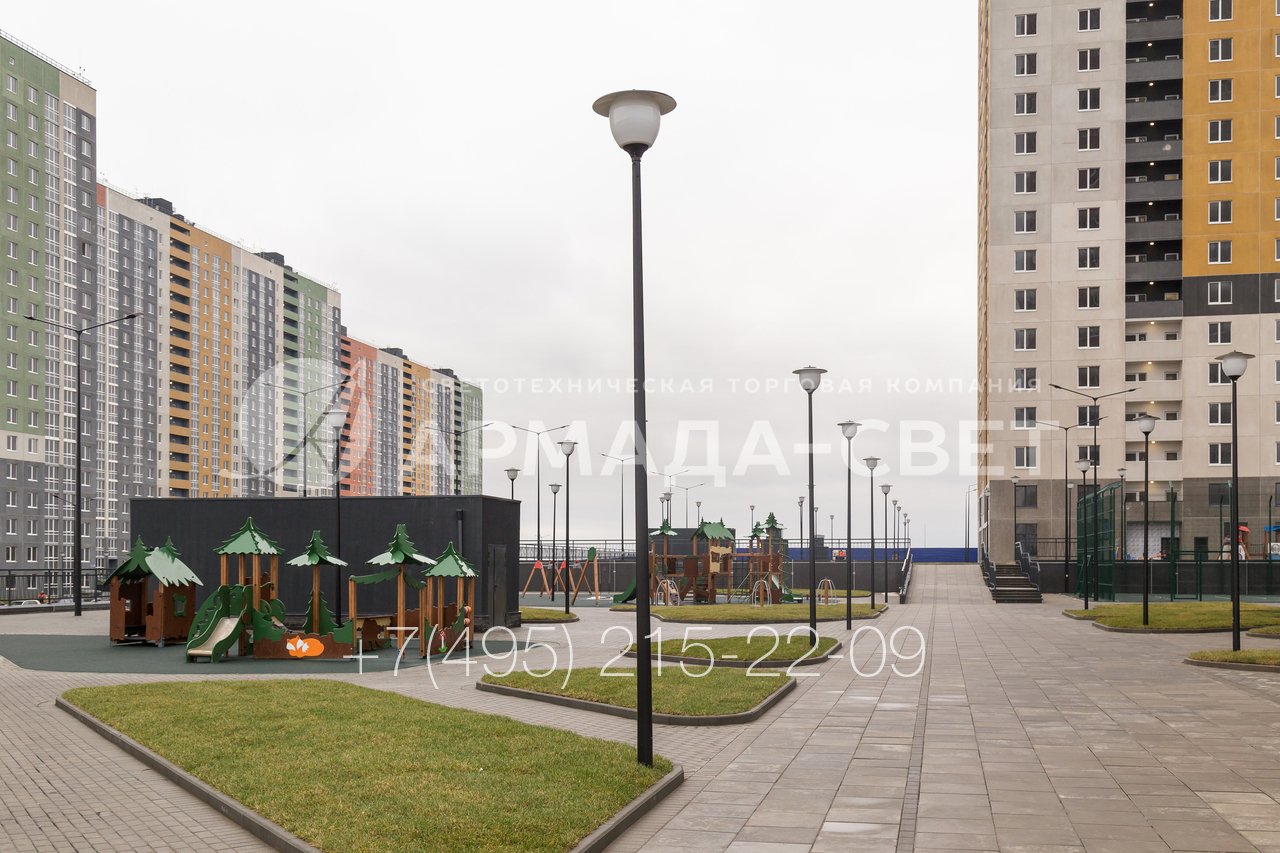

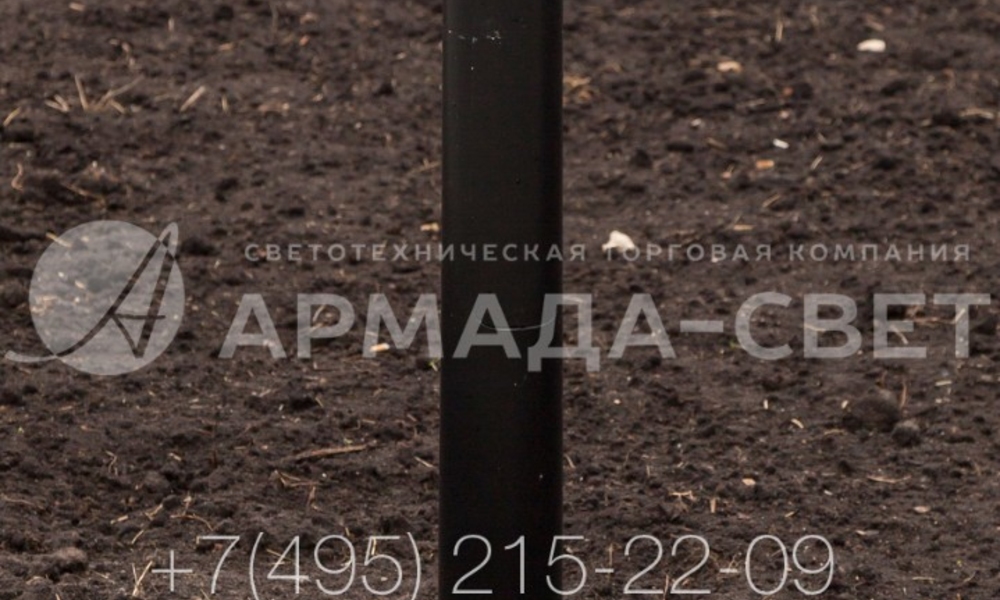

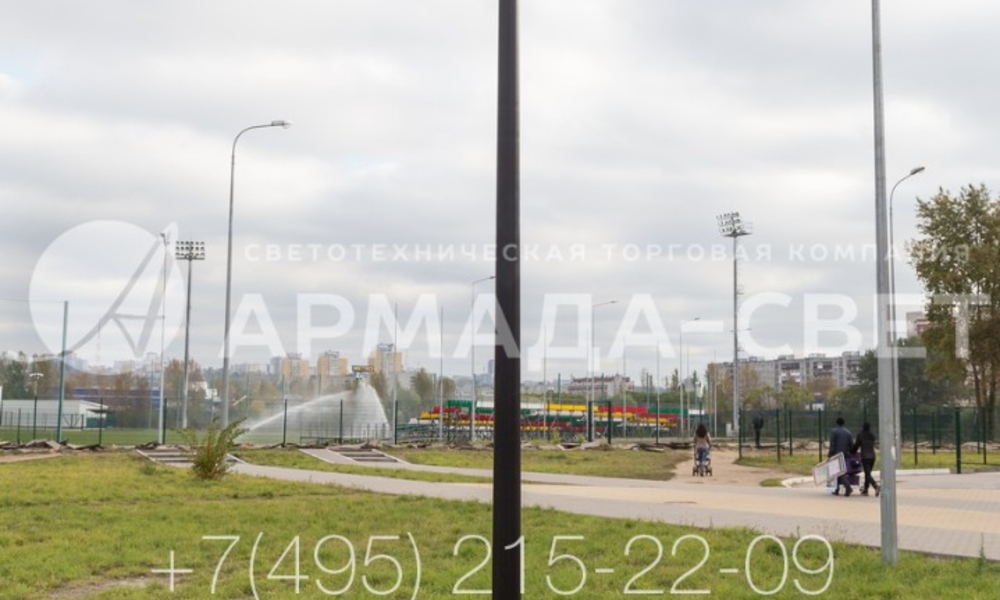

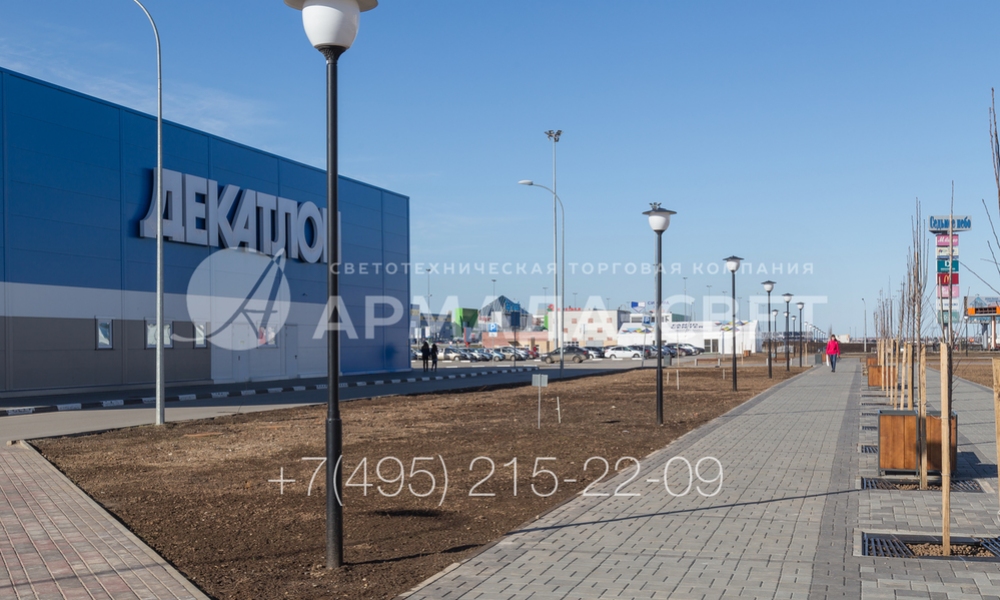

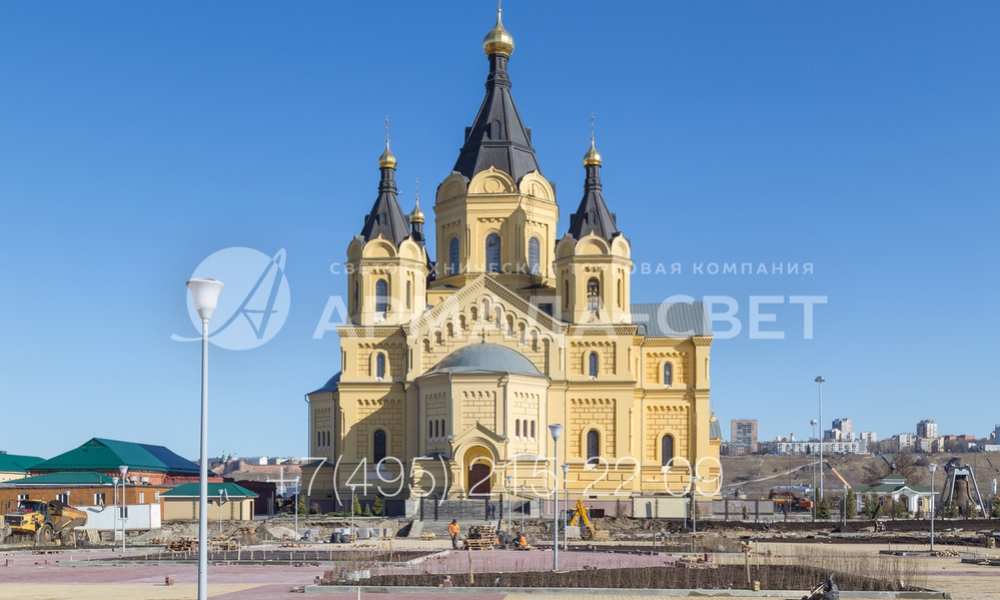

5) Осветительные трубчатые опоры ОД могут быть модифицированы по желанию заказчика и имеют уникальный внешний вид. В этом варианте в качестве светильника использован консольный световой прибор с корпусом в виде конуса.

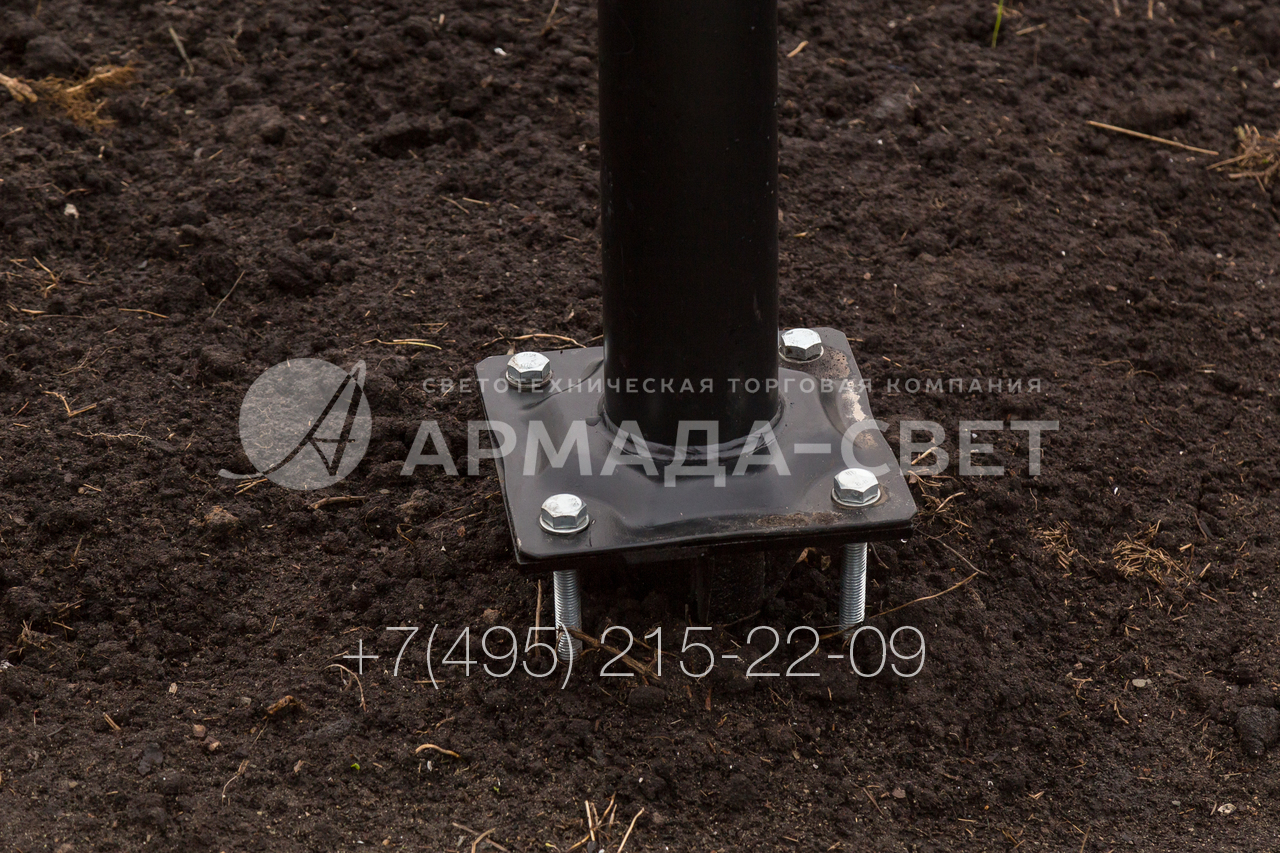

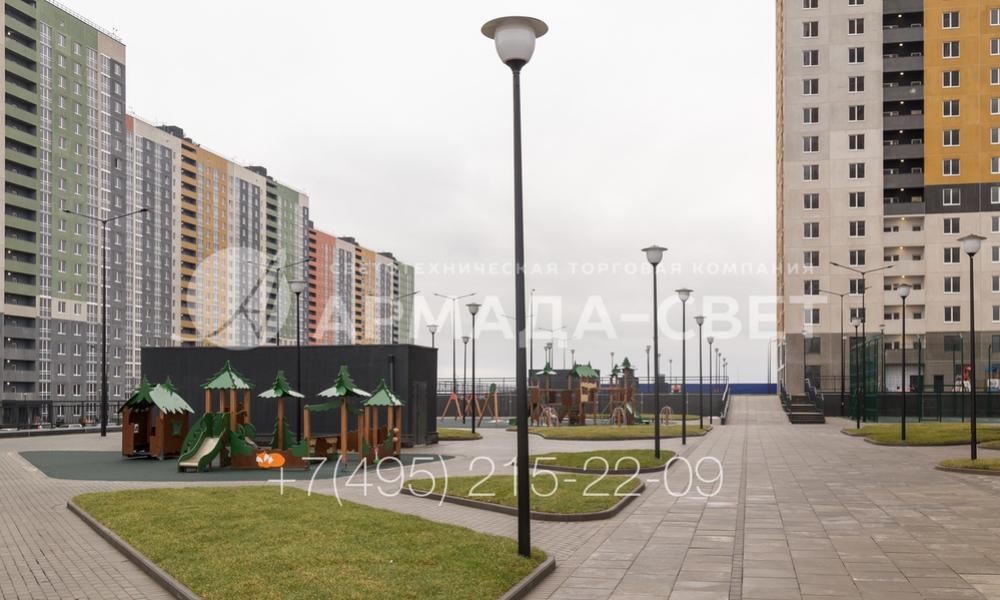

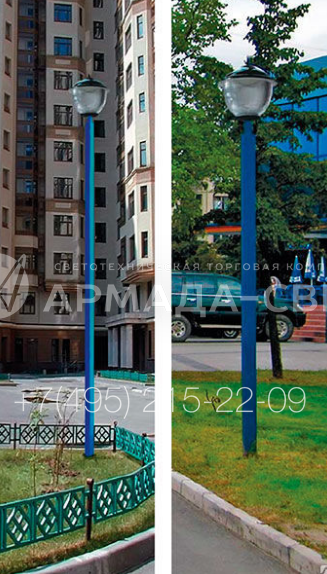

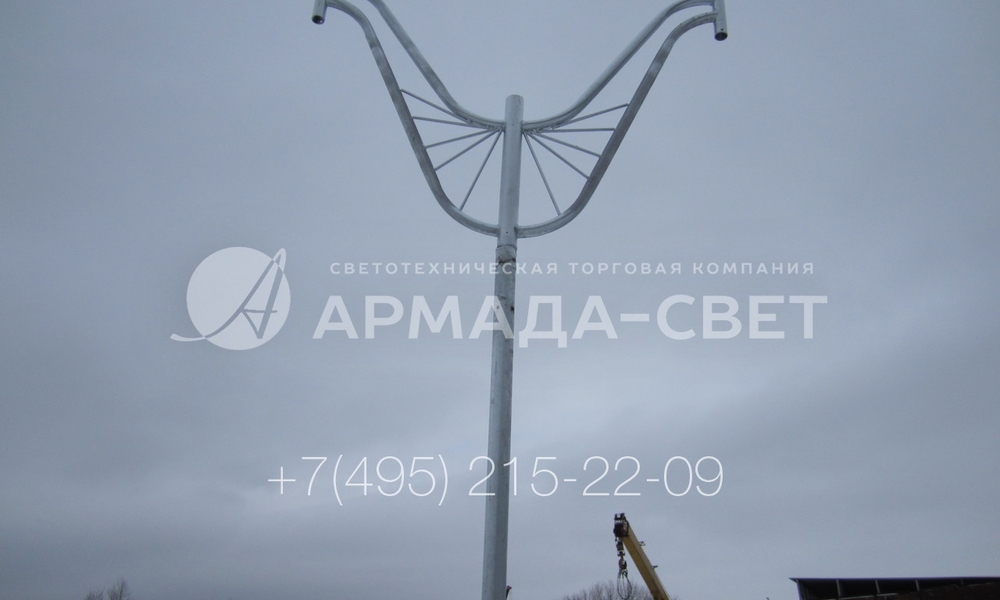

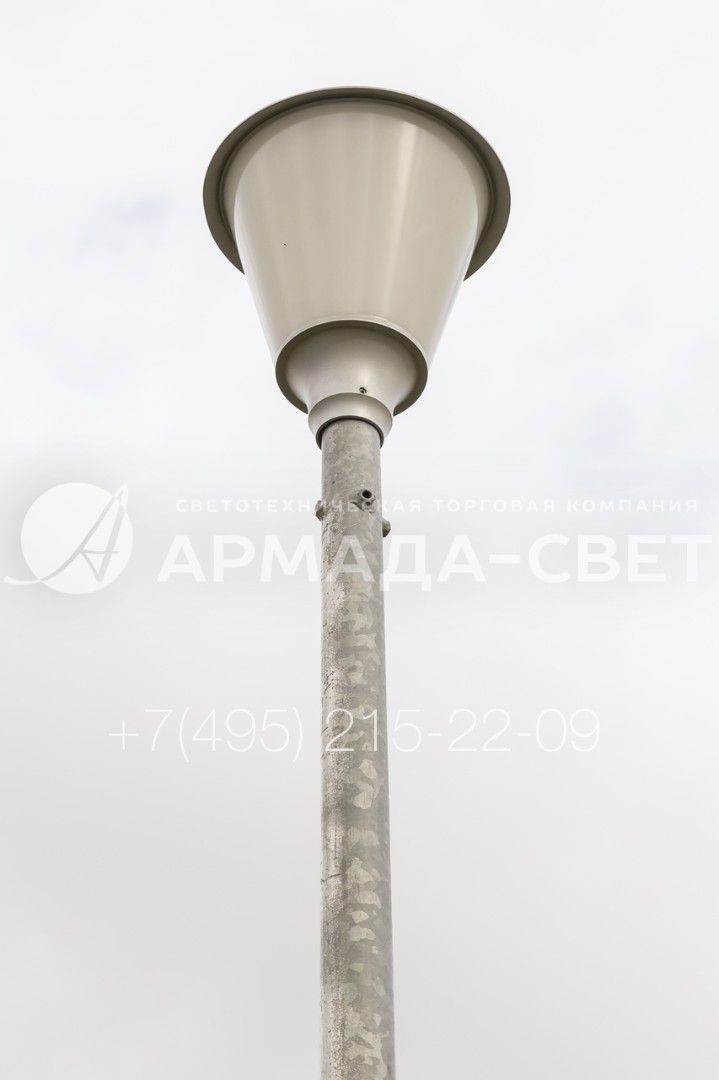

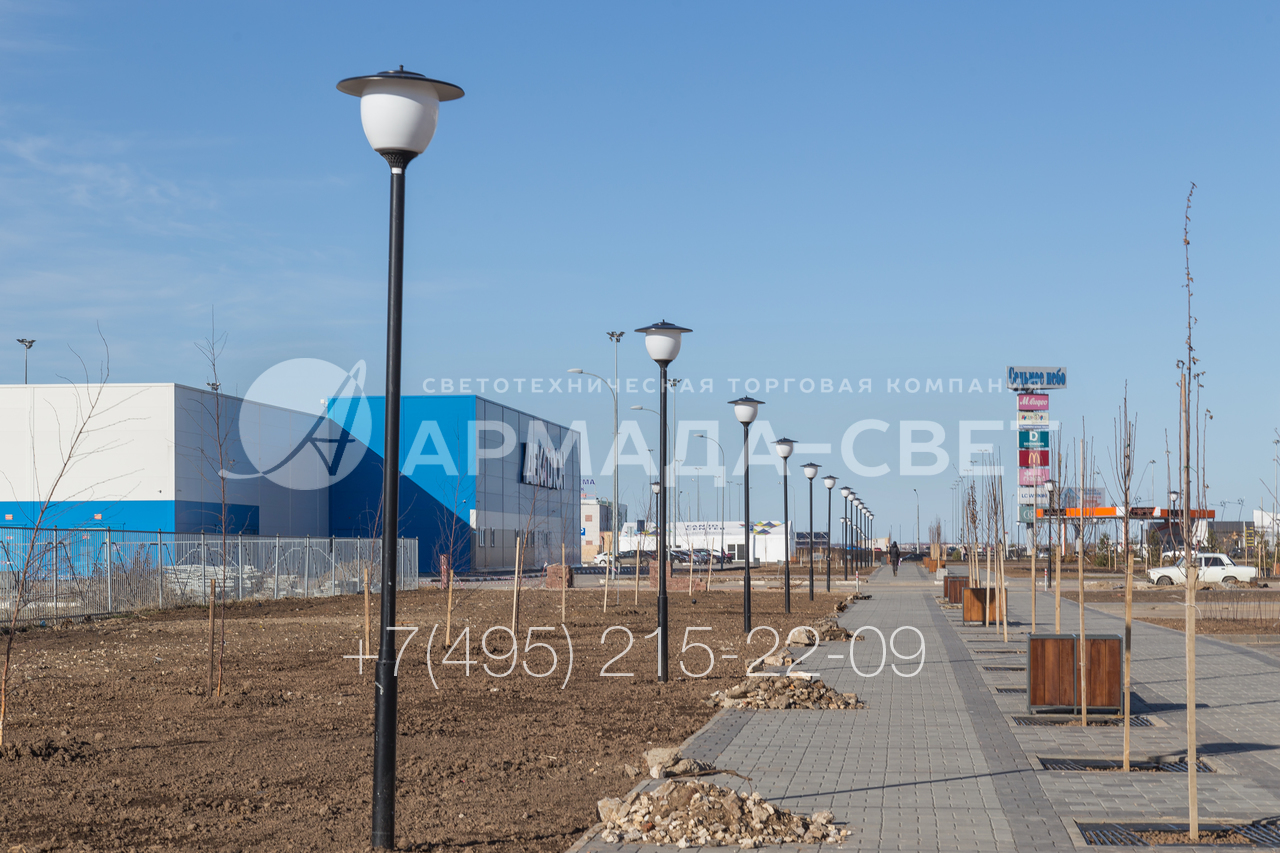

6) Пример использования трубчатых декоративных опор ОД для освещения сквера в населенном пункте. В приведенном на фото примере использованы уникальные конструкции, оснащенные необычным световым прибором.

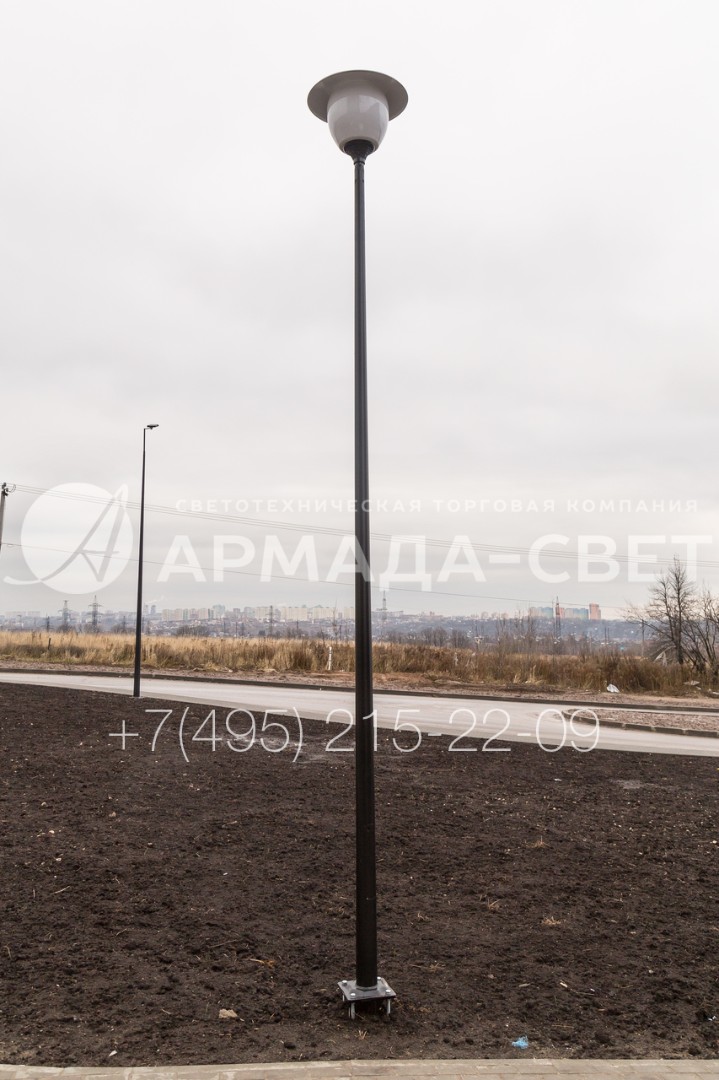

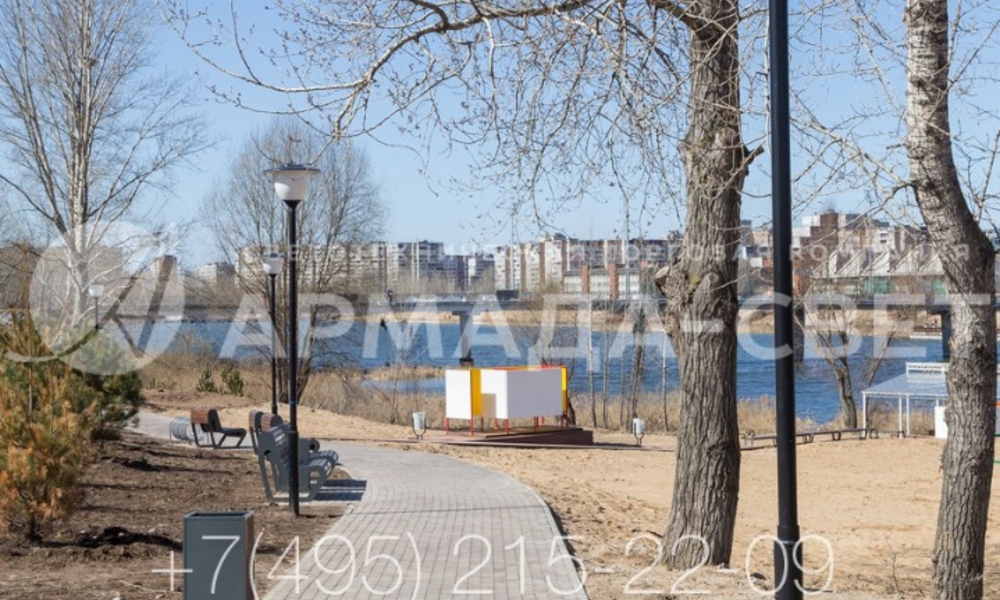

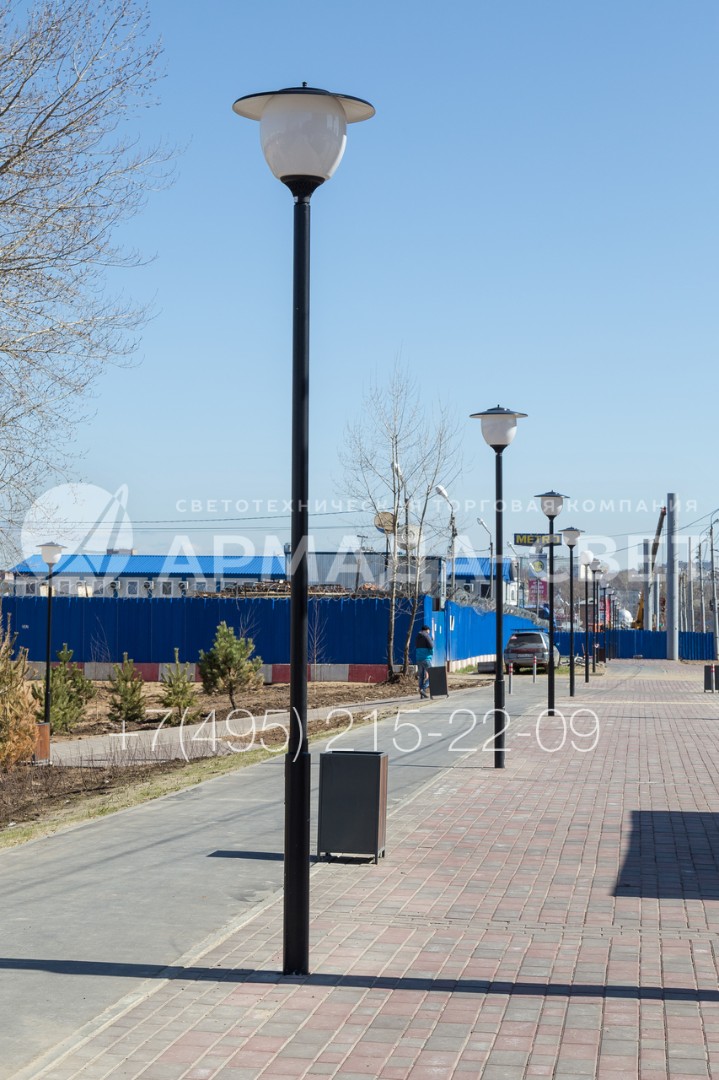

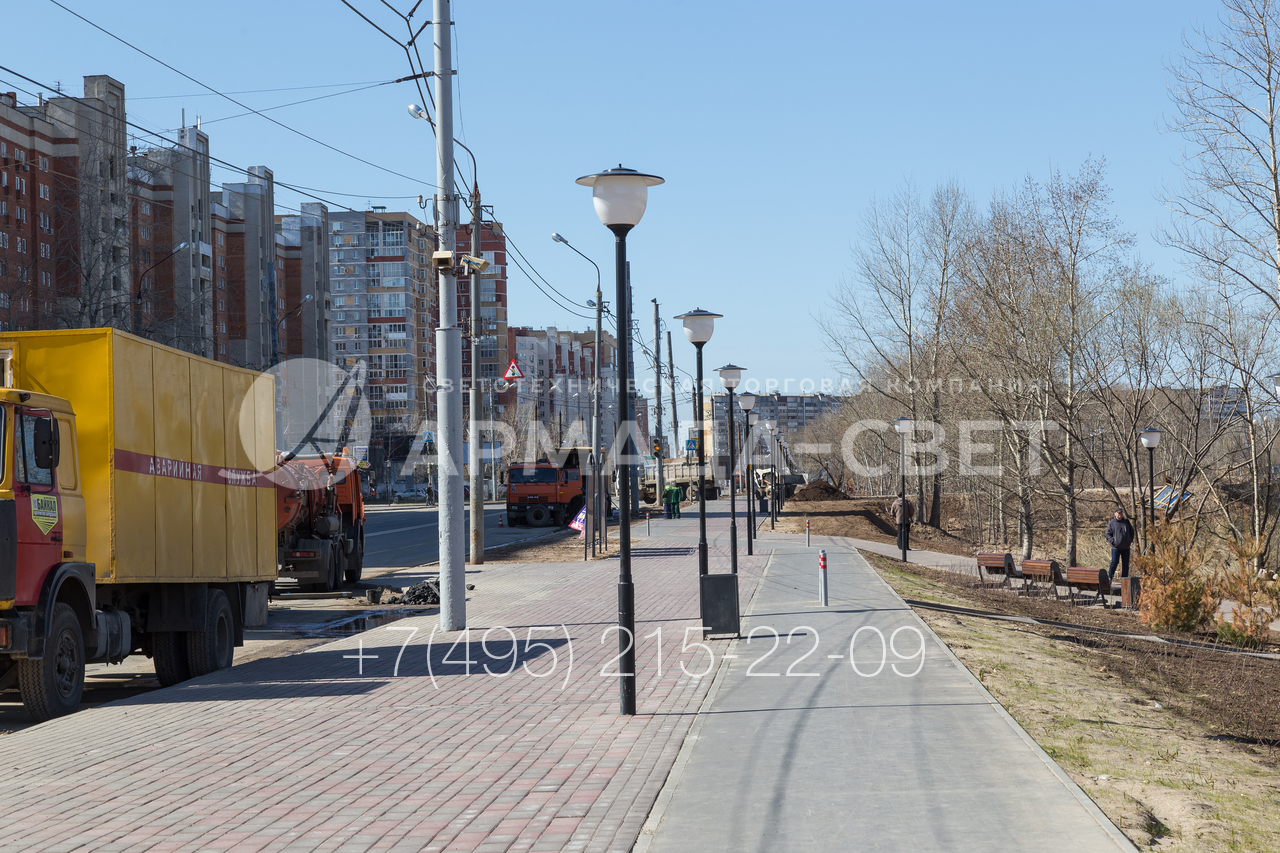

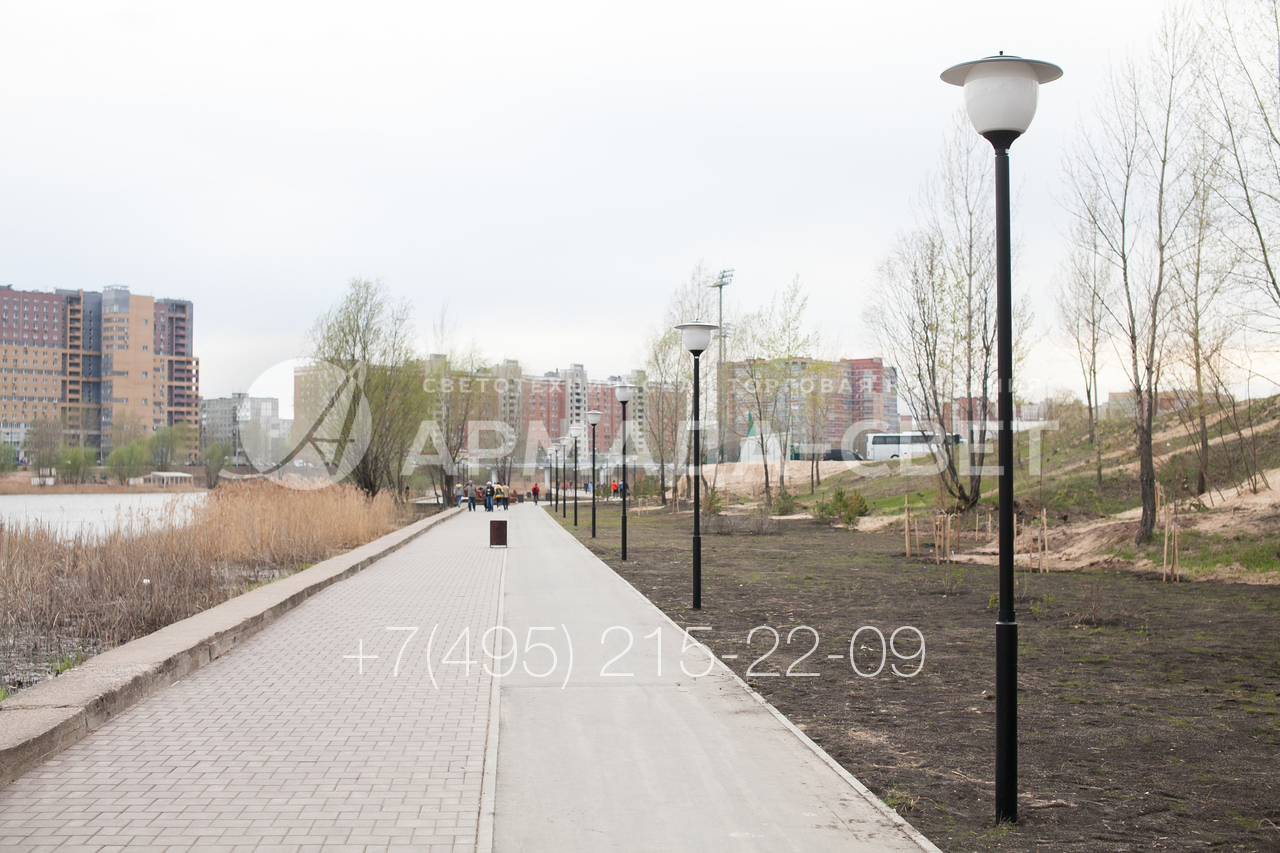

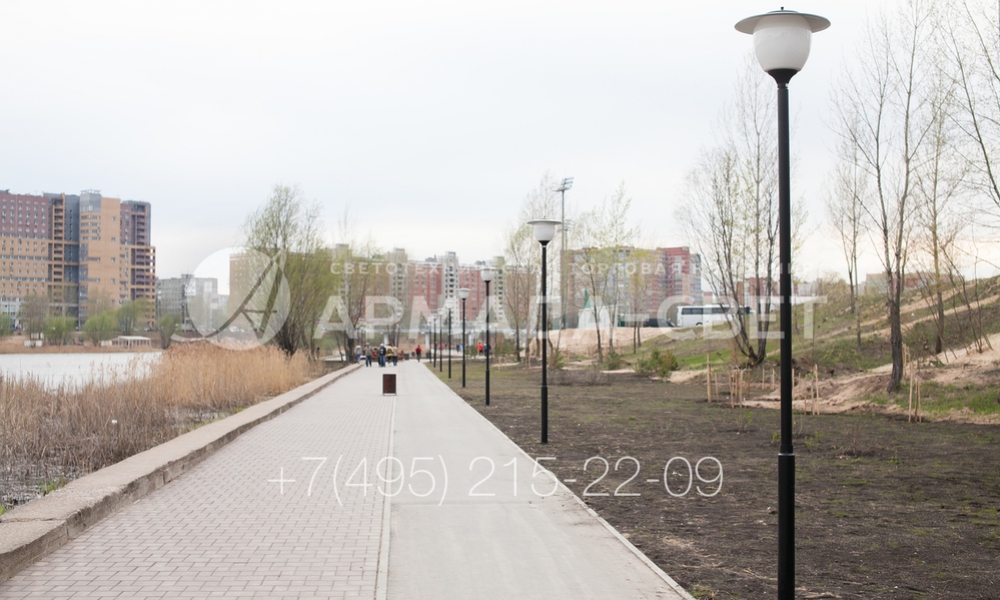

7) На фотографии изображена велосипедная и пешеходная дорожки вдоль водоема в населенном пункте, которые освещены трубчатыми декоративными опорами в минималистичном исполнении. Ствол не имеет украшений и окрашен в черный цвет.

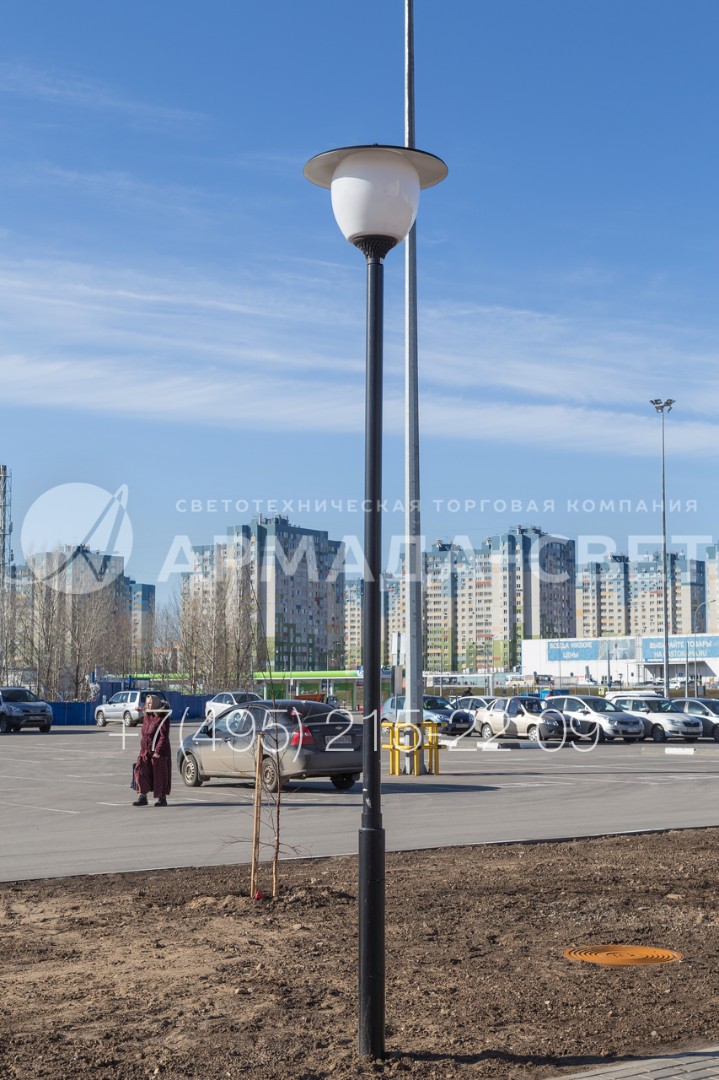

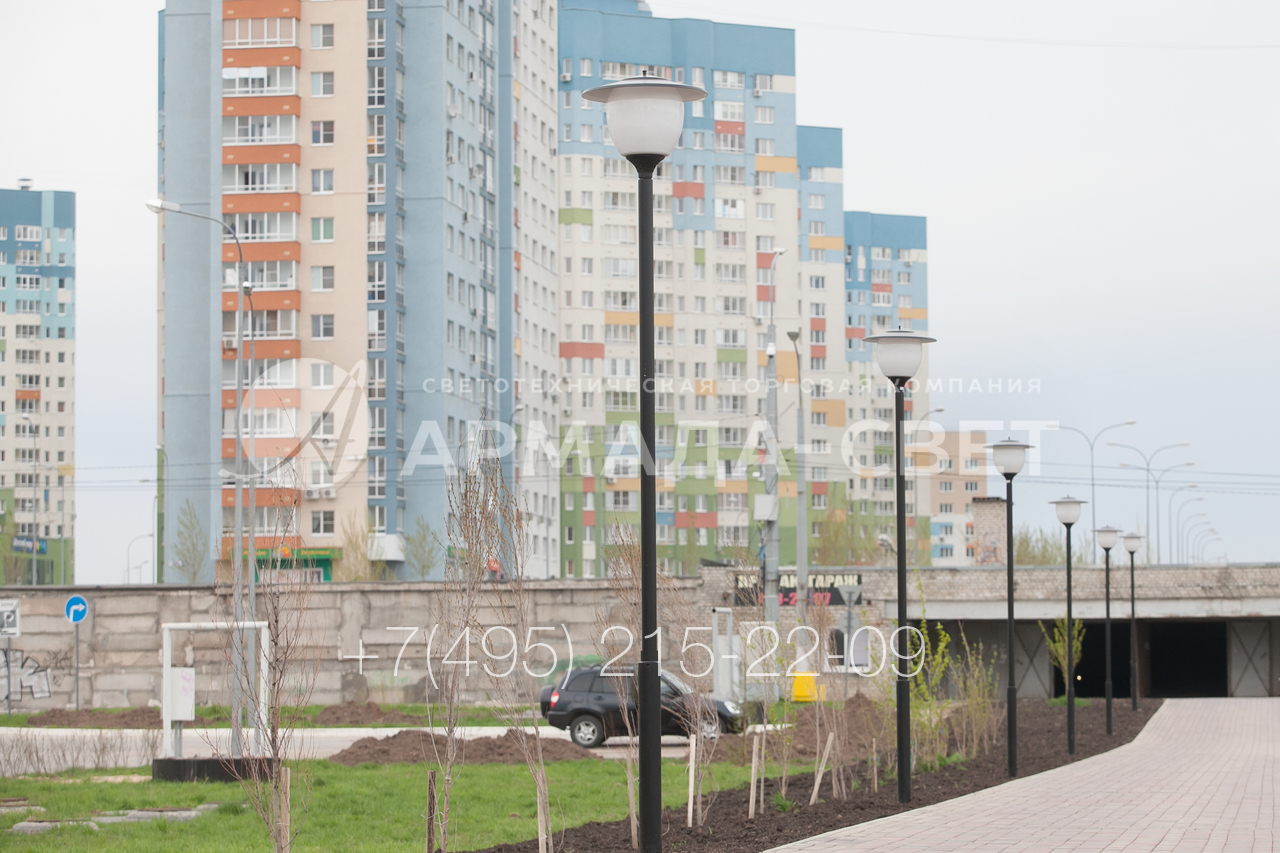

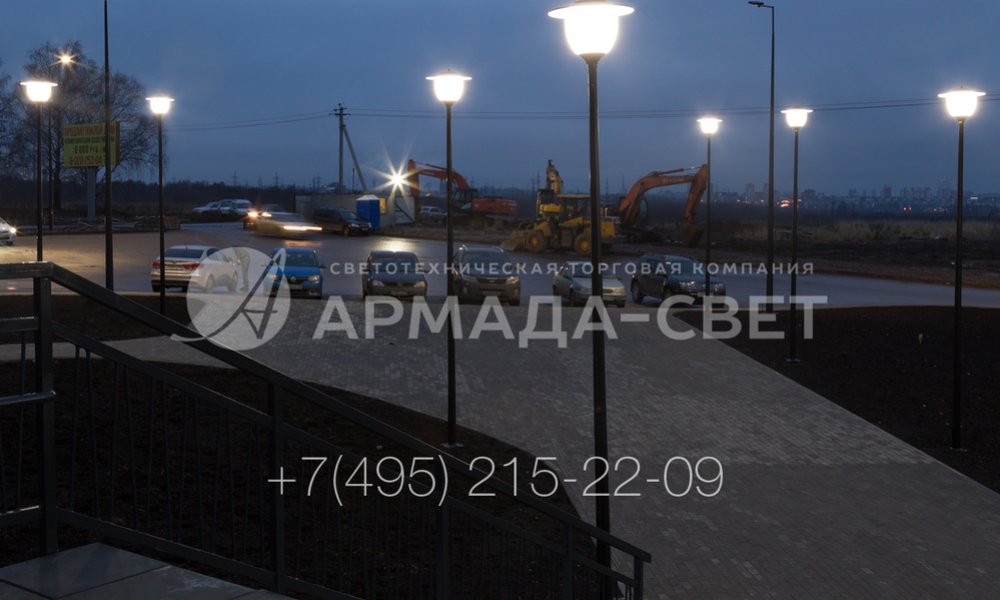

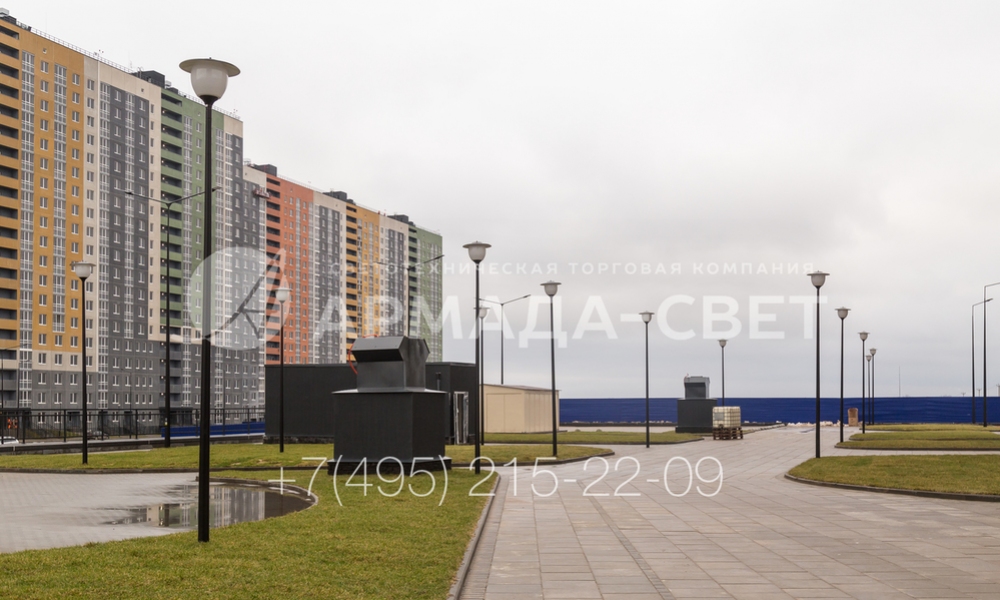

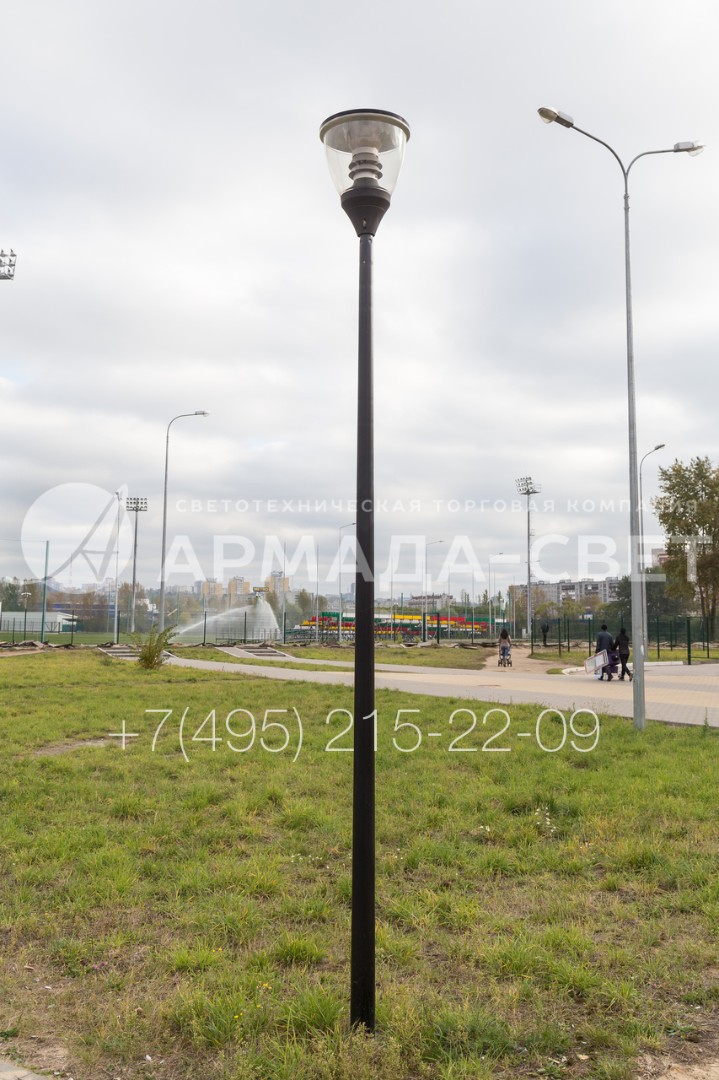

8) Одной из причин использования осветительных декоративных опор для освещения скверов является минимизация затрат на строительство. Сами конструкции стоят недорого, легко устанавливаются и не требуют сложного обслуживания.

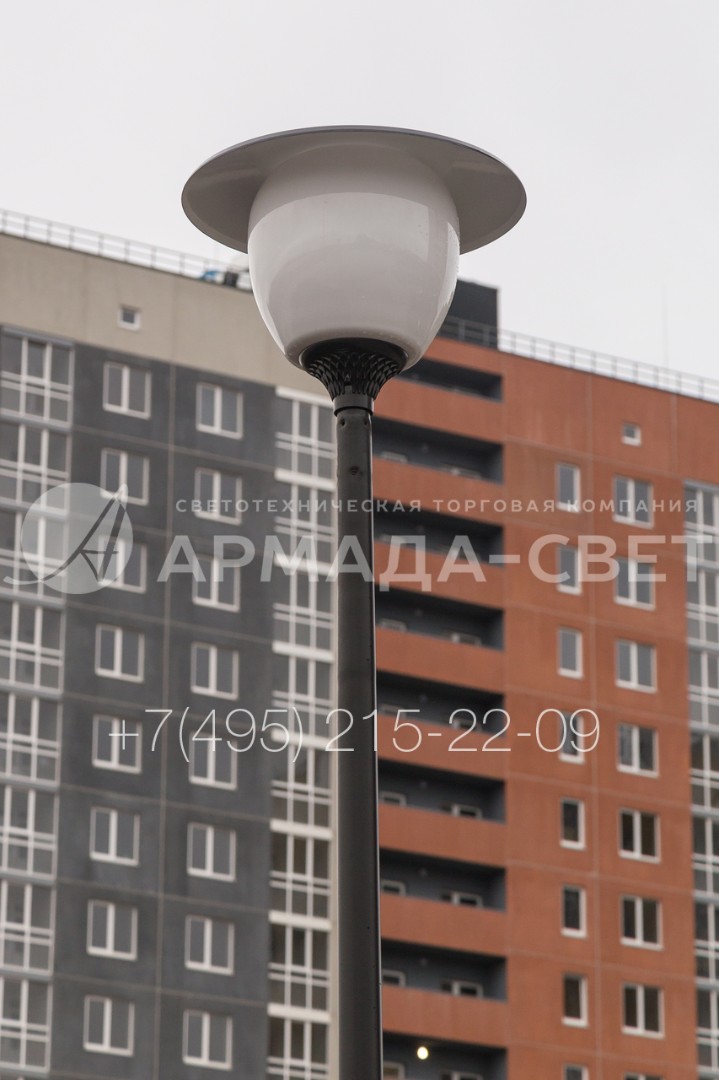

9) Внешний вид осветительной опоры ОД может быть легко модифицирован за счет установки красивого светового прибора. В представленном на фото варианте применен светильник современной формы с люминесцентной лампой.
10) Осветительные опоры ОД высотой 3 метра защищаются от коррозии с помощью окрашивания. Для улучшения качества прилегания краски изделия предварительно грунтуются. Цвет краски может выбрать покупатель при оформлении заказа.

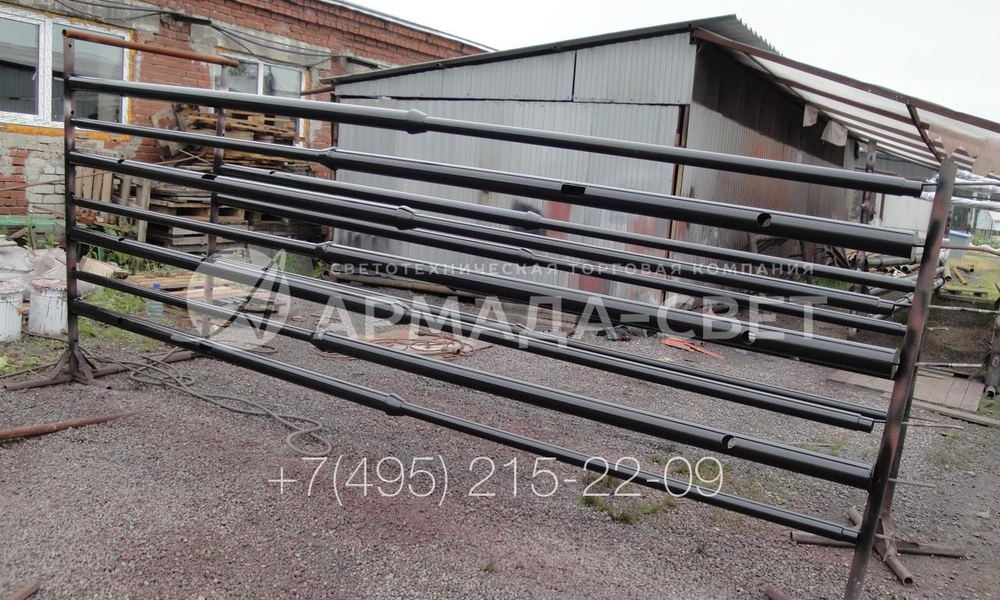

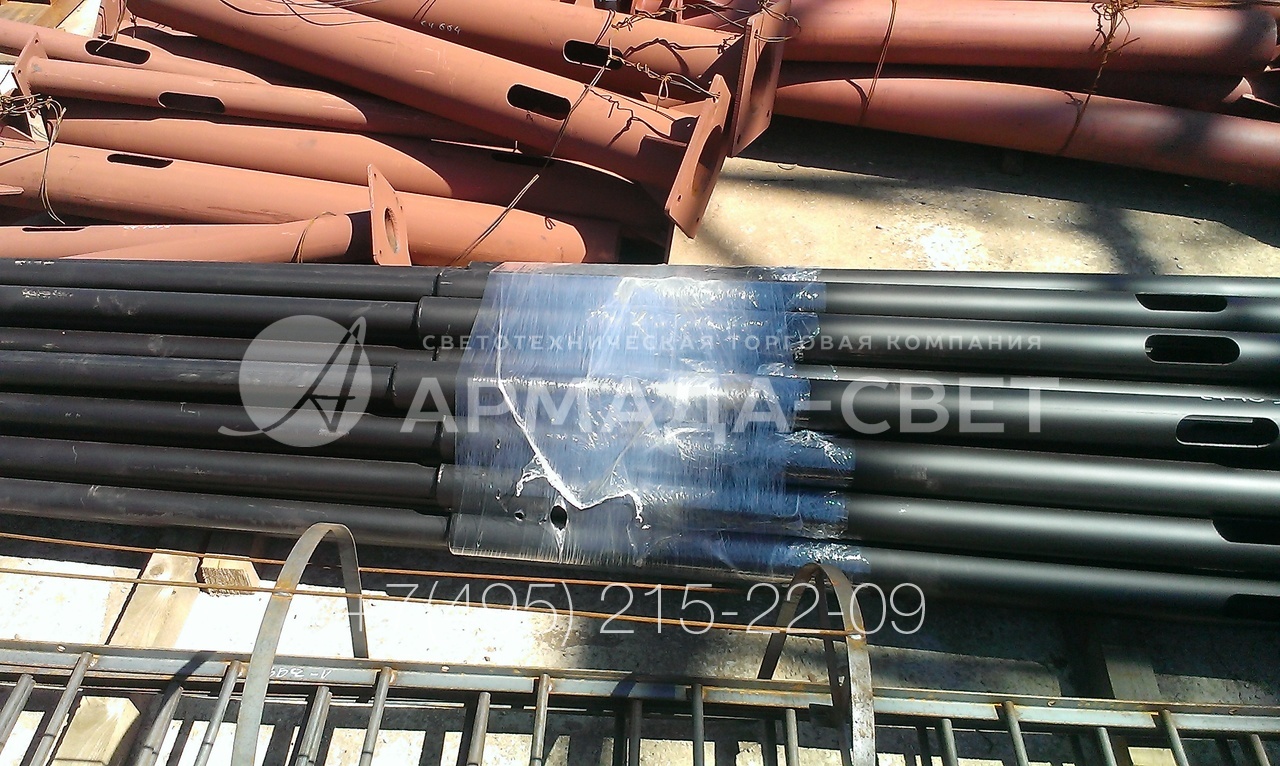

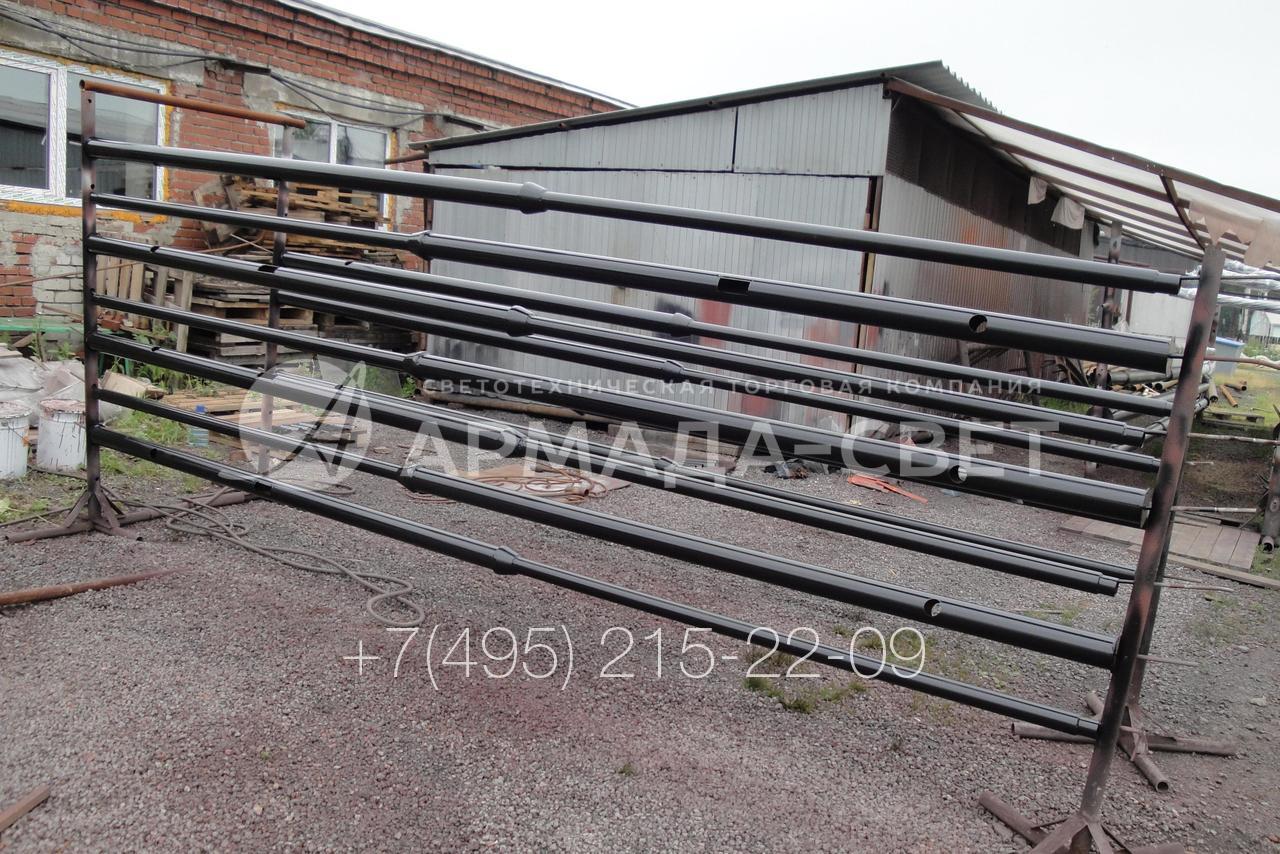

11) На фото изображены заготовки трубчатых опор, которые окрашены в черный цвет. Слой лакокрасочного покрытия на поверхности играет роль защиты от коррозии и улучшает внешний вид готовых изделий.

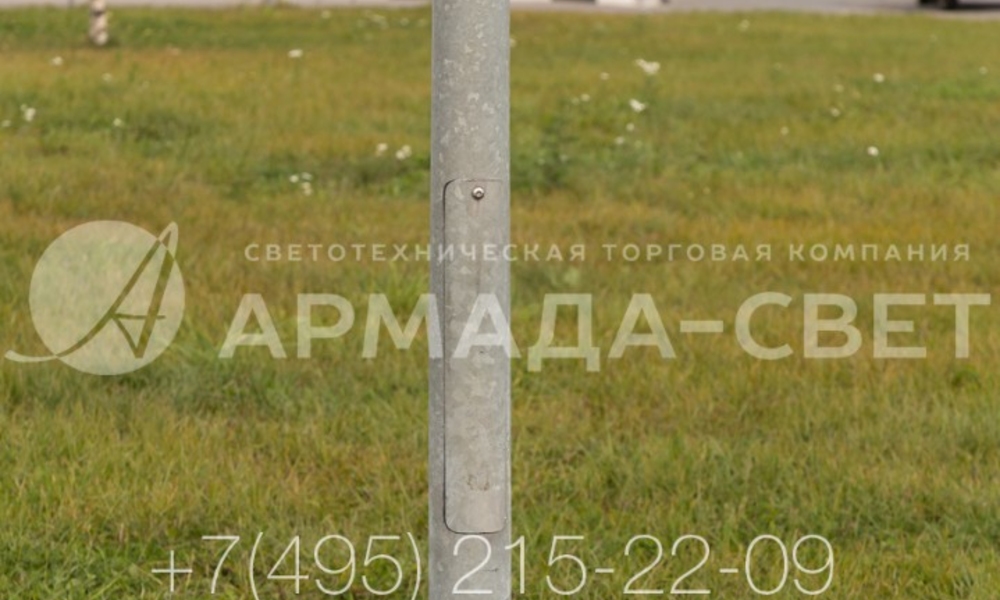

12) В нижней части трубчатых опор обязательно делается ревизионное отверстие, через которое подземные силовые линии подключаются к электрической проводке ствола. В рабочем состоянии отверстие закрывается крышкой с ключом.
13) Для установки трубчатых декоративных опор на объекте используются закладные детали фундамента, изображенные рядом с опорами на этой фотографии. ЗДФ не окрашиваются, так как после бетонирования они не контактируют с водой.

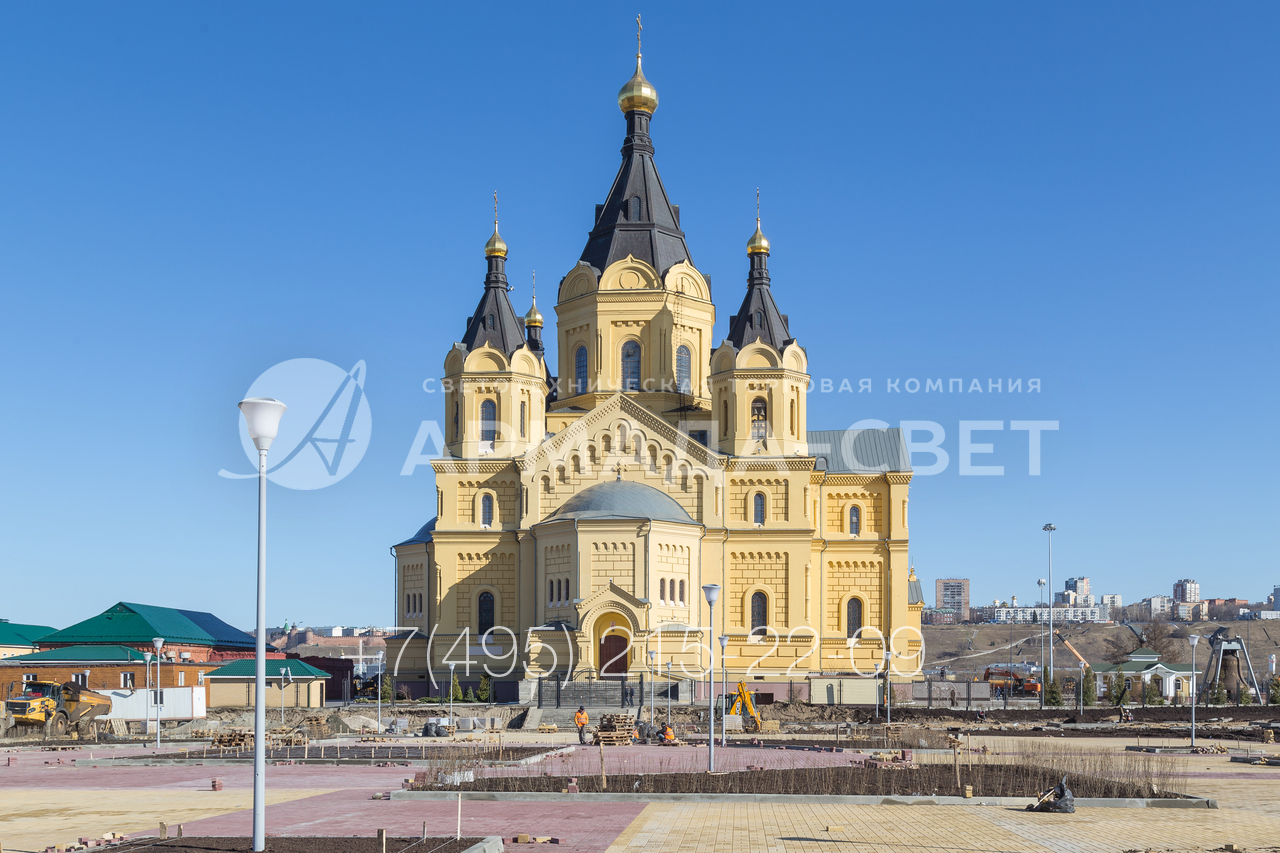

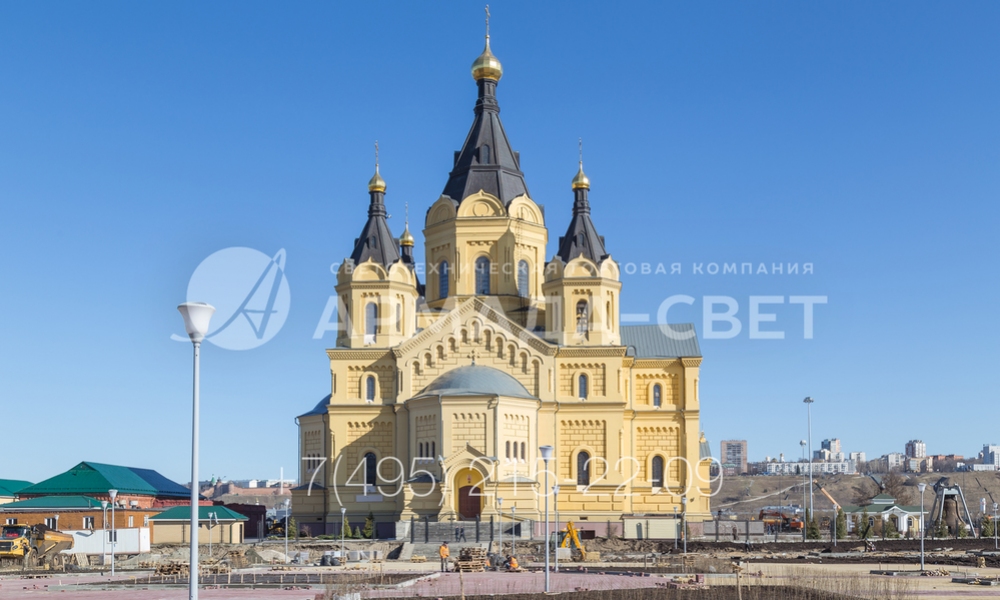

14) На фото приведен пример использования большого количества опор ОД для освещения территории, прилегающей к храму. В этом случае использованы опоры серого цвета, которые окрашены на производстве.
15) На фотографии изображены декоративные опоры, которые подключены к электричеству с помощью подземных силовых линий. Обратите внимание, что в этом случае улучшается внешний вид освещаемой площадки.
16) Установка опоры уличного освещения чаще всего производится одновременно с модернизацией или строительством прилегающей инфраструктуры. В этом случае легко прокопать траншеи для кабелей и уложить в них силовые линии.
17) Декоративная опора в минималистичном варианте представляет собой ствол из трубного проката с круглым поперечным сечением. На верхушку установлен венчающий светильник в виде старинного фонаря. Установка этой модели производится на хвостовик.

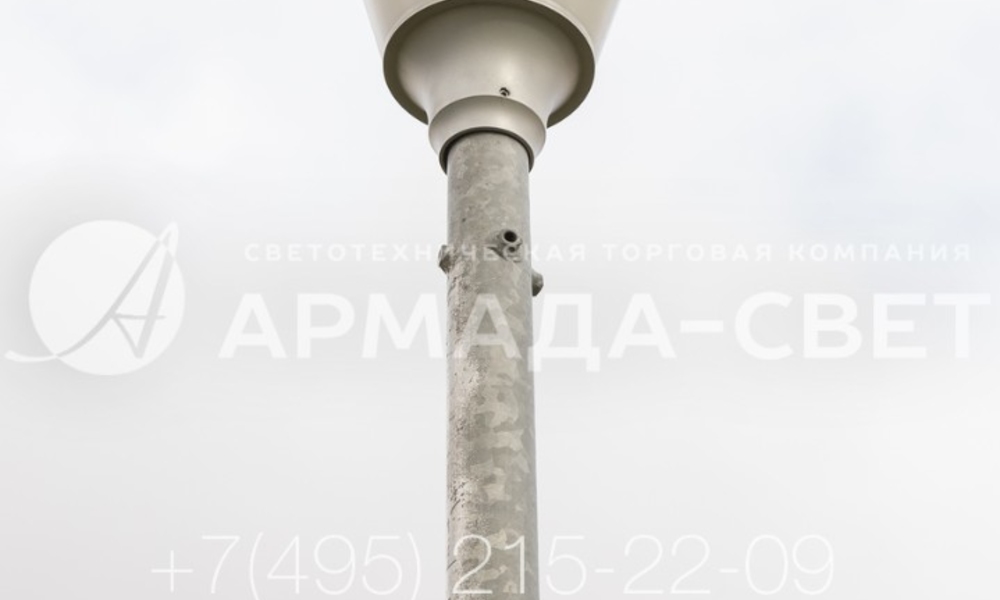

18) Ствол трубчатой опоры имеет сегментную форму. Он собран из нескольких труб с разным диаметром, который уменьшается от основания к оголовку. За счет этого повышается устойчивость, снижается вес и улучшается внешний вид конструкции.

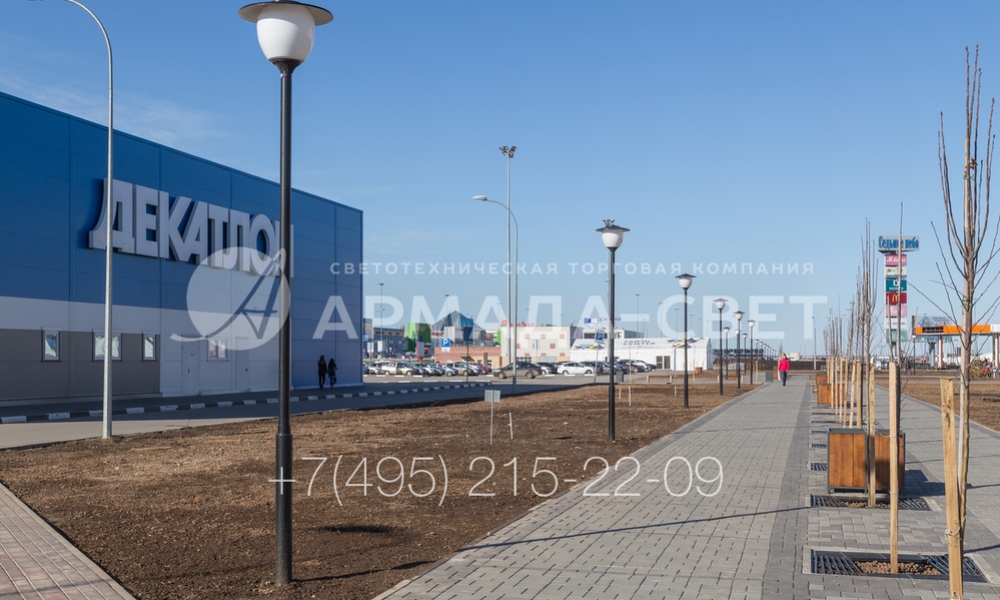

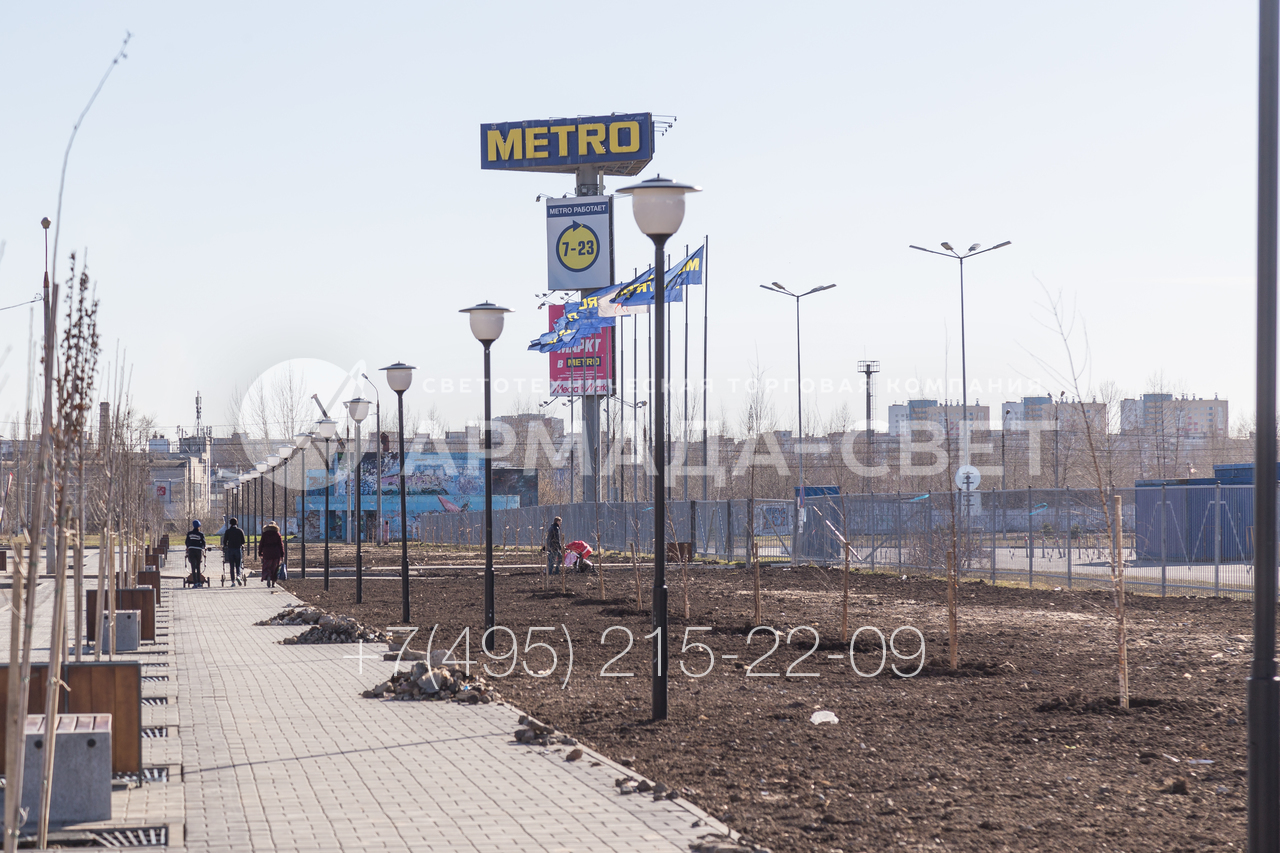

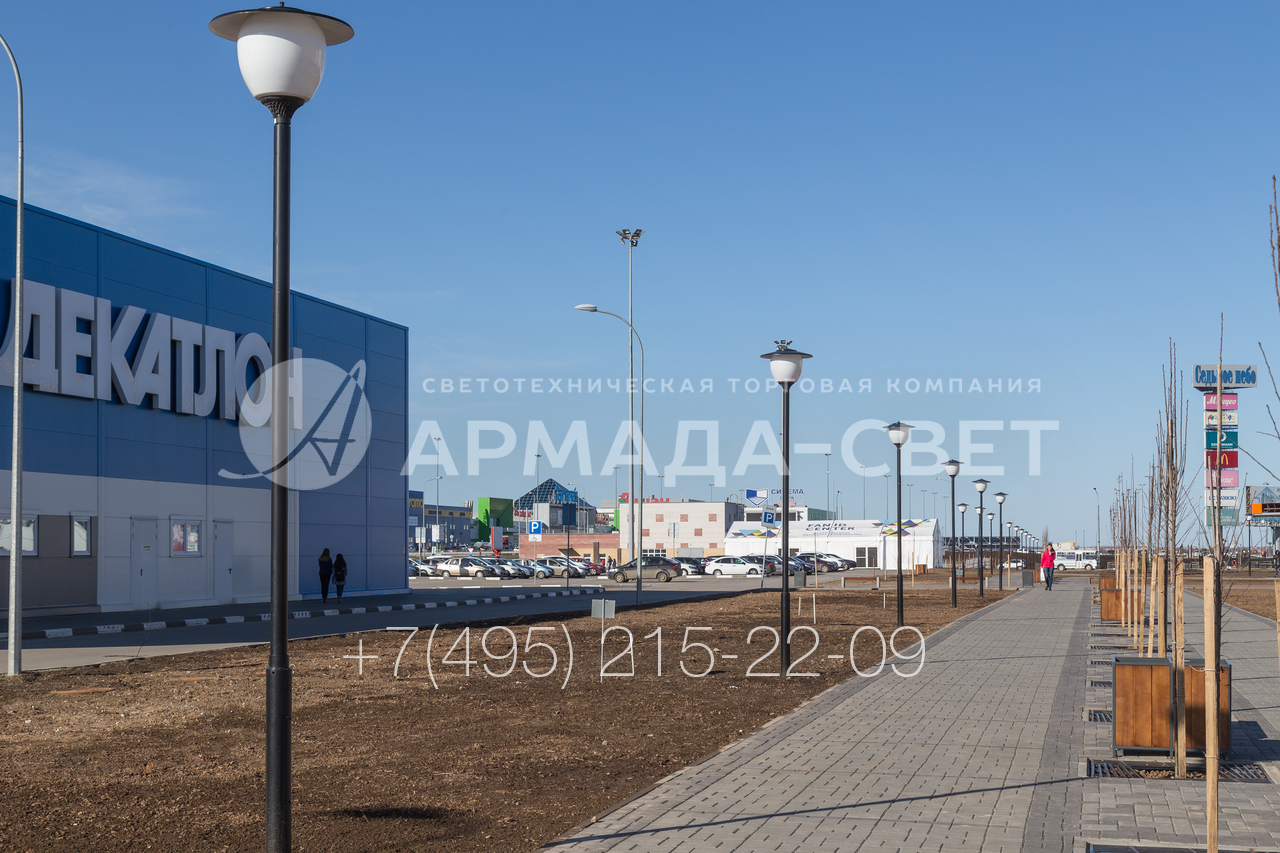

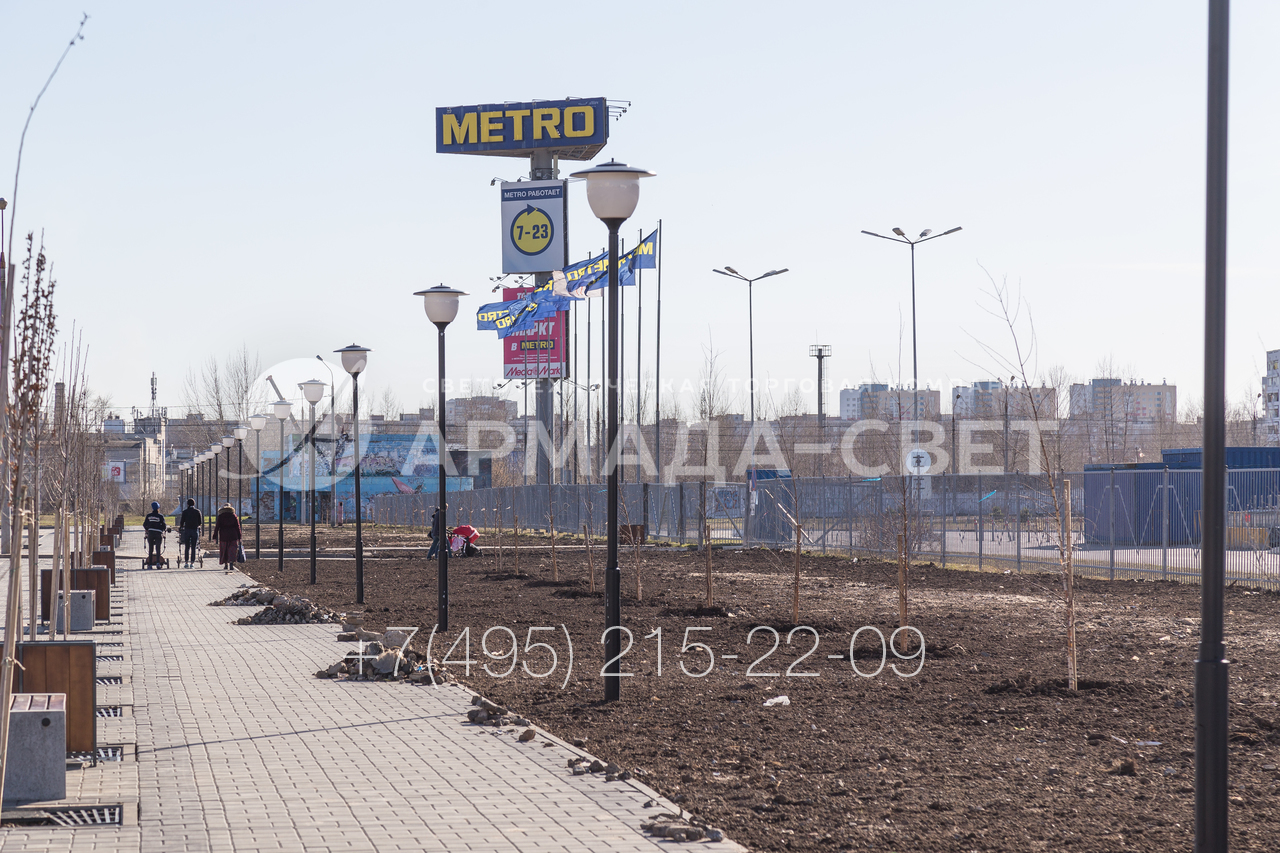

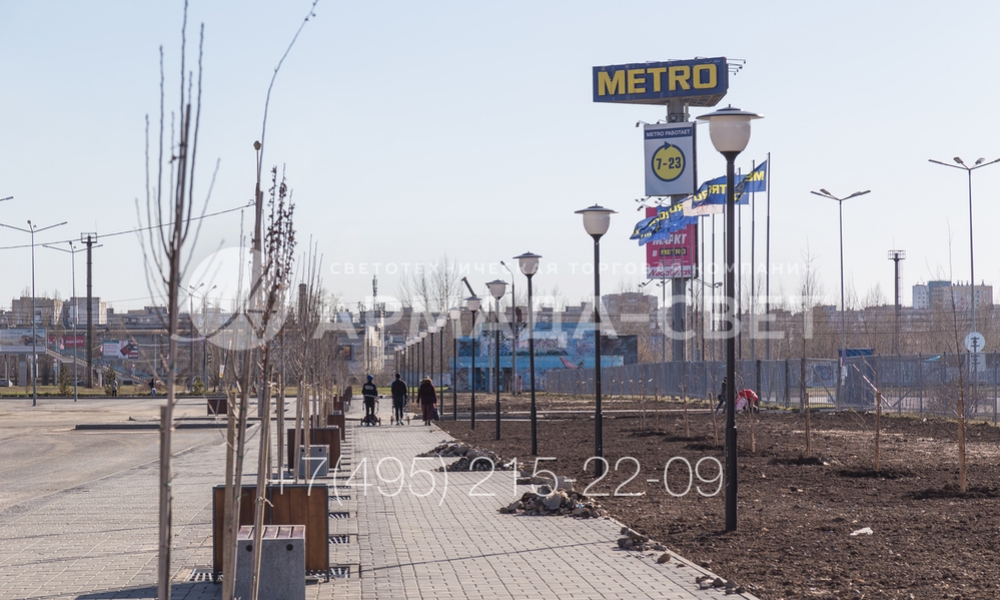

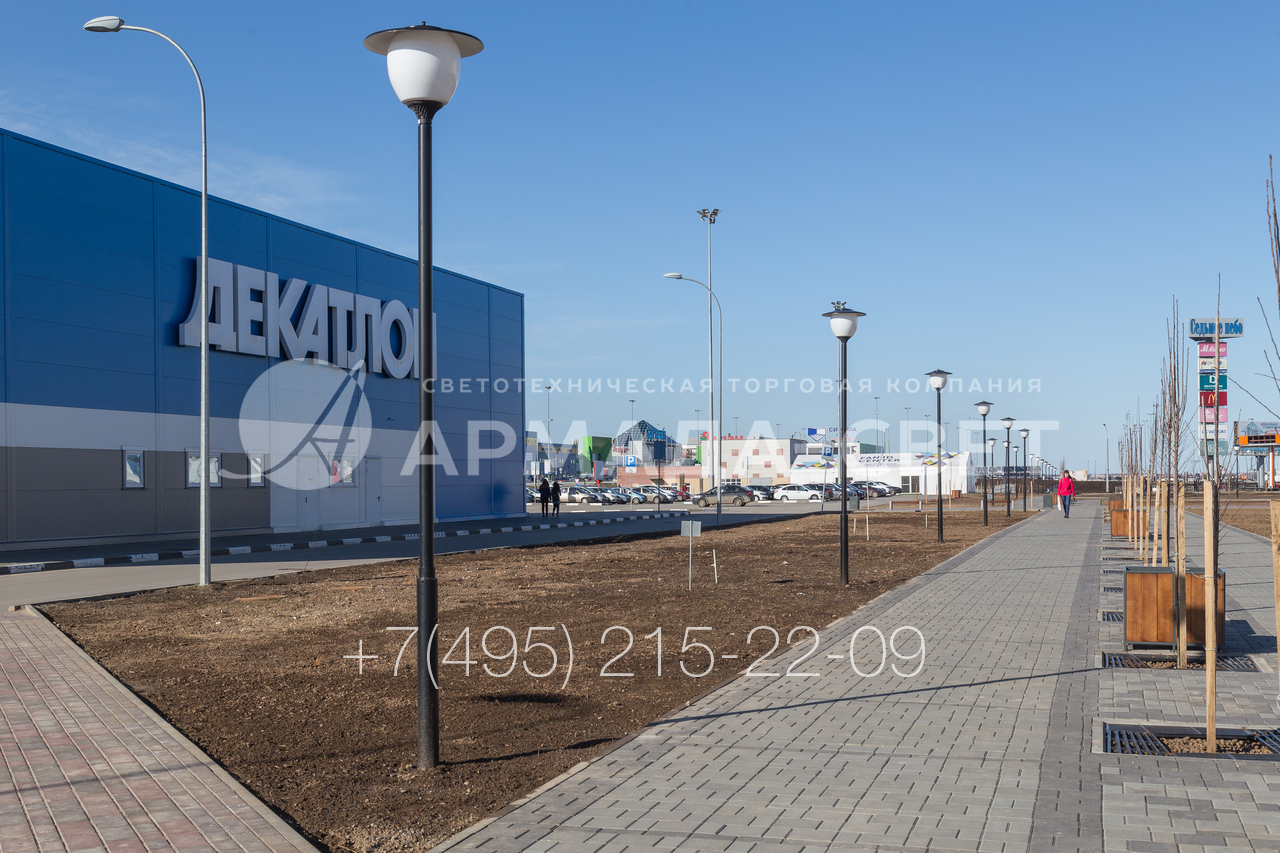

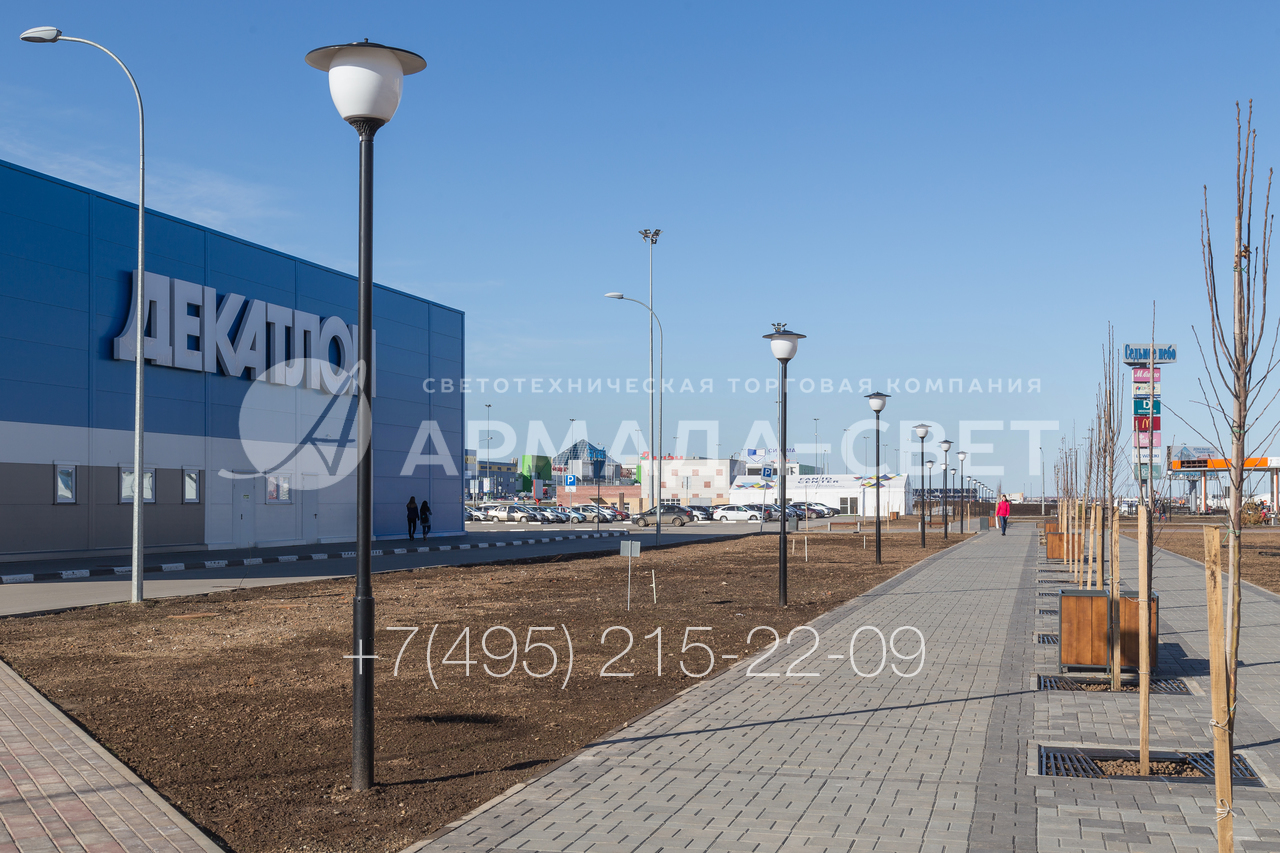

19) Трубчатые декоративные опоры часто применяются для освещения территорий, прилегающих к торговым центрам и другим подобным объектам. Они пользуются популярностью у покупателей благодаря своей доступной цене и красивому внешнему виду.

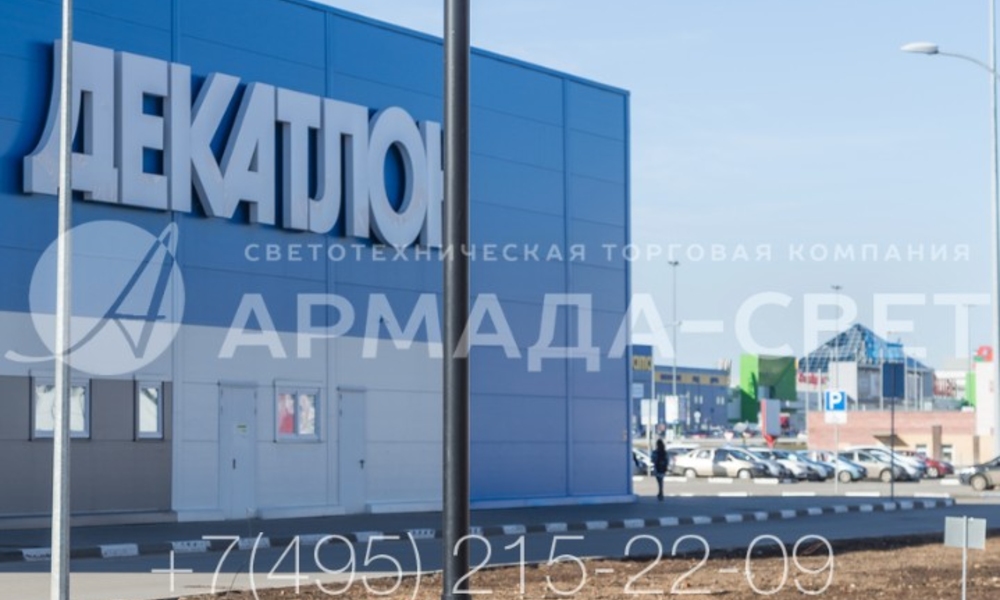

20) Стволы осветительных декоративных опор типа ОД имеют круглое поперечное сечение. За счет этого они смотрятся красивее на фоне других элементов украшения. Улиц. Их часто устанавливают в местах, где предполагается нахождение большого количества людей.
21) Верхняя часть трубчатой декоративной опоры имеет универсальную форму и диаметр, который подходит по размеру к посадочному отверстию под светильник венчающего типа. Благодаря этому световые приборы можно устанавливать без кронштейна.
22) При покупке декоративных осветительных опор заказчик может выбрать тип установки – фланец или хвостовик. В представленном на фотографии варианте используются опоры с прямостоечным способом установки.

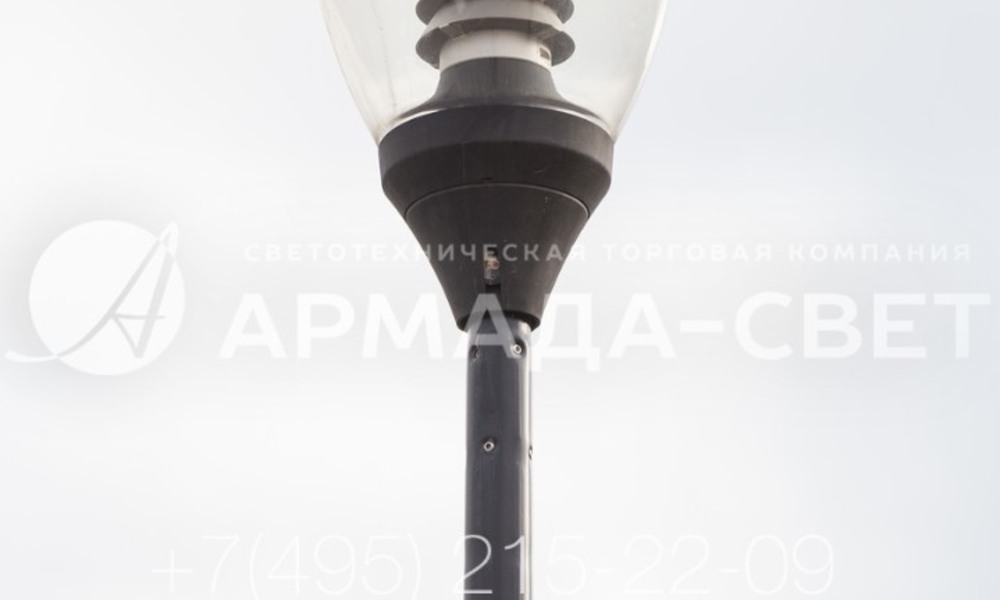

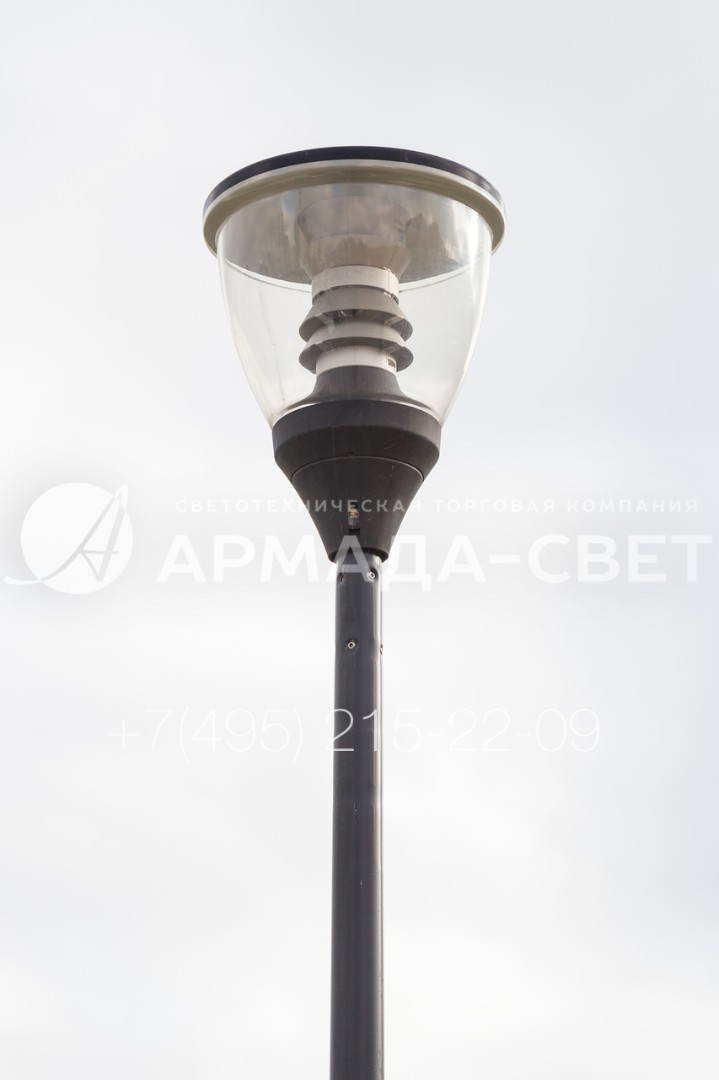

23) В качестве светового прибора на декоративной трубчатой опоре установлен светильник венчающего типа. Он имеет рассеиватель из прочного стекла в виде веретена и защитный козырек в верхней части.
24) В качестве источников света в осветительных приборах на декоративных опорах трубчатого типа используются светодиодные и газоразрядные лампы. Они экономно расходуют электроэнергию, имеют большой ресурс работы и не требуют замены.
25) Одно из важных преимуществ осветительных опор типа ОД – небольшие размеры и вес. Их легко перевозить в стандартных грузовиках и ставить на месте без использования кранов. Это сокращает затраты подрядной организации на строительство системы освещения.
26) Опоры декоративного освещения ОД высотой 3 метра имеют высокую прочность. Толщина стенок трубного проката подобрана таким образом, чтобы выдерживать вес светового прибора на оголовке и сильный ветер на открытой площадке.
27) Осветительные декоративные опоры, изображенные на рисунке, выдерживают значительную ветровую нагрузку. Стабильность при сильном ветре достигается за счет сегментного строения ствола, при котором вес верхней части меньше веса основания.
28) Главным плюсом осветительных опор типа ОД является их красивый внешний вид. Они смотрятся намного эффектнее классических вариантов, которые видны на фотографии на заднем плане. С их помощью можно украсить освещаемую площадку.
29) Опоры декоративного освещения, которые изображены на фотографии, стоят дешевле аналогов. Они сделаны из трубчатого проката, что значительно упрощает технологию производства в сравнении с моделями из листовой стали.
30) Для изготовления декоративных опор типа ОД используются стальные трубы разного диаметра. Внизу ставятся детали с большим диаметром, чтобы в них помещалась клеммная колодка и УЗО. В верхней части устанавливается тонкая труба, чтобы улучшить внешний вид изделия.
31) Вместо традиционных трубчатых опор для освещения площадки могут использоваться парковые декоративные опоры Ангел. Их отличием от стандартной модели является наличие сложного кронштейна в верхней части, который по форме напоминает крыло.
32) Одно их преимуществ декоративных трубчатых опор ОД – их минимальные габариты и отсутствие дополнительных украшений. За счет этого инженерные конструкции не мешают проходу людей и проезду велосипедов по освещаемым дорожкам.
33) Для установки декоративных осветительных опор, которые изображены на фото, используется хвостовик. За счет него увеличивается длина ствола конструкции, что необходимо учитывать при переводке. Однако не нужно покупать ЗДФ.
34) При установке осветительных декоративных опор прямостоечным способом в нижней части отсутствует монтажная площадка с болтами. Поэтому мостить плитку можно вплотную к стволу, что улучшает внешний вид тротуара.
35) Осветительные декоративные опоры могут использоваться как часть системы уличного освещения вместе с другими инженерными опорами. В представленном на фото варианте модель ОД установлена вместе с трубчатыми опорами контактной сети.
36) Для защиты декоративных осветительных опор от коррозии используется лакокрасочное покрытие. Оно наносится на предварительно подготовленную поверхность после грунтования. За счет этого сохраняется долговечность ЛКП и увеличивается срок службы опоры.
37) На фотографии трубчатые декоративные опоры используются для освещения дорожки в парке. Они окрашены лакокрасочным слоем, который отличается повышенной прочностью. Контакт с твердыми предметами практически не повреждает ЛКП.
38) На фото приведен пример использования декоративной трубчатой опоры для освещения территории сквера. В сравнении с осветительной конструкцией из листовой стали (на заднем плане), эта выглядит красивее и эффектнее.
39) При изготовлении декоративных осветительных опор производитель уделяет повышенное внимание качеству окрашивания конструкции. ЛКП наносится с помощью специального оборудования равномерным слоем без наплывов и «пробелов».
40) Покупатель может легко изменить внешний вид осветительной декоративной опоры путем установки различных видов светильников. В этом случае используется модель с прозрачным отражателем и красивой лампой.
41) Световые приборы устанавливаются на оголовок трубчатой декоративной опоры без использования дополнительных кронштейнов и переходников. Для этого производитель делает оголовок с диаметром, совпадающим с отверстием на светильнике.

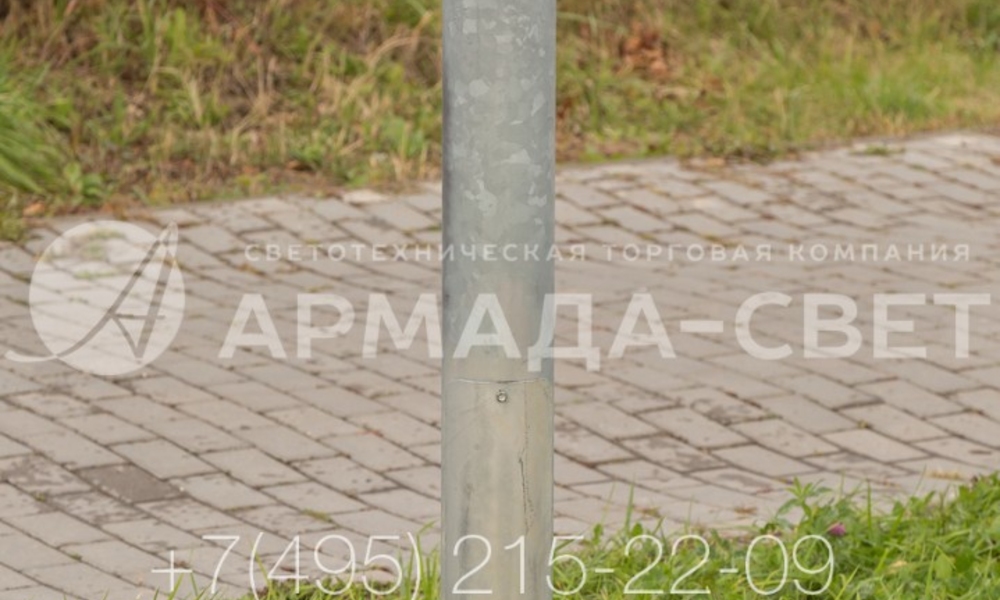

42) Пример минималистичной опоры декоративного типа, которая применяется для освещения тротуара. В этом случае для защиты углеродистой стали от коррозии используется метод горячего цинкования.
43) На фото изображена трубчатая декоративная опора с венчающим светильников в виде старинного фонаря. Изделие устанавливается на хвостовик и подключается к силовым линиям под землей с помощью защищенных силовых кабелей.

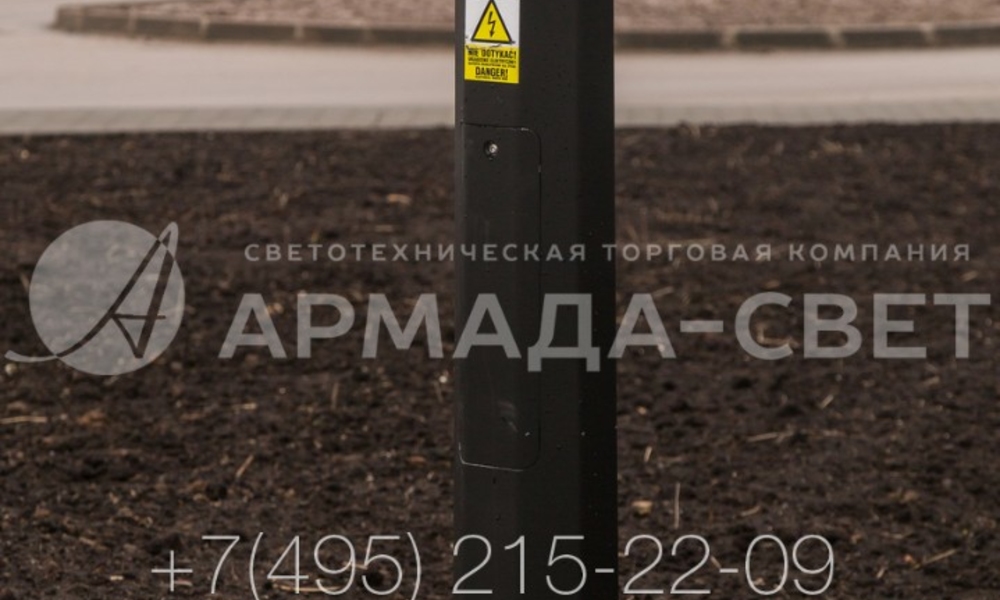

44) Любая трубчатая декоративная осветительная опора имеет ревизионное отверстие с ключом. Оно необходимо для того, чтобы выполнить коммутацию подземных силовых линий и проводки ствола через клеммную колодку и УЗО.

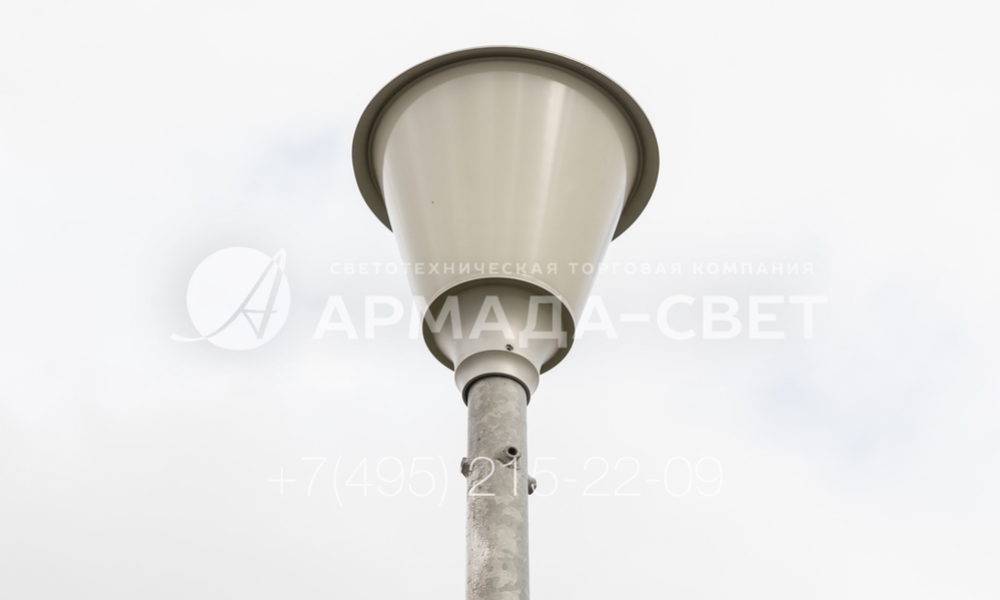

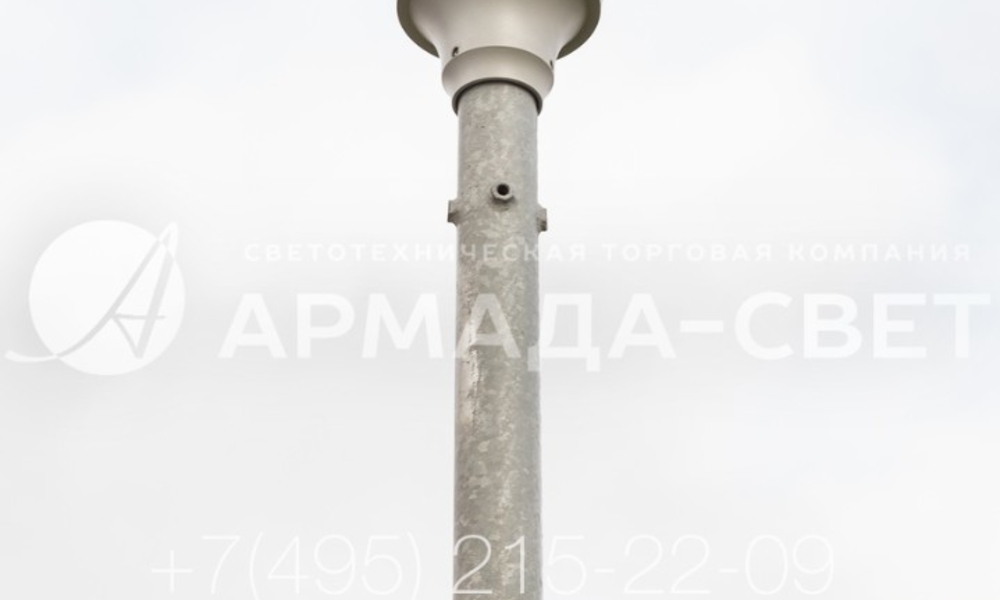

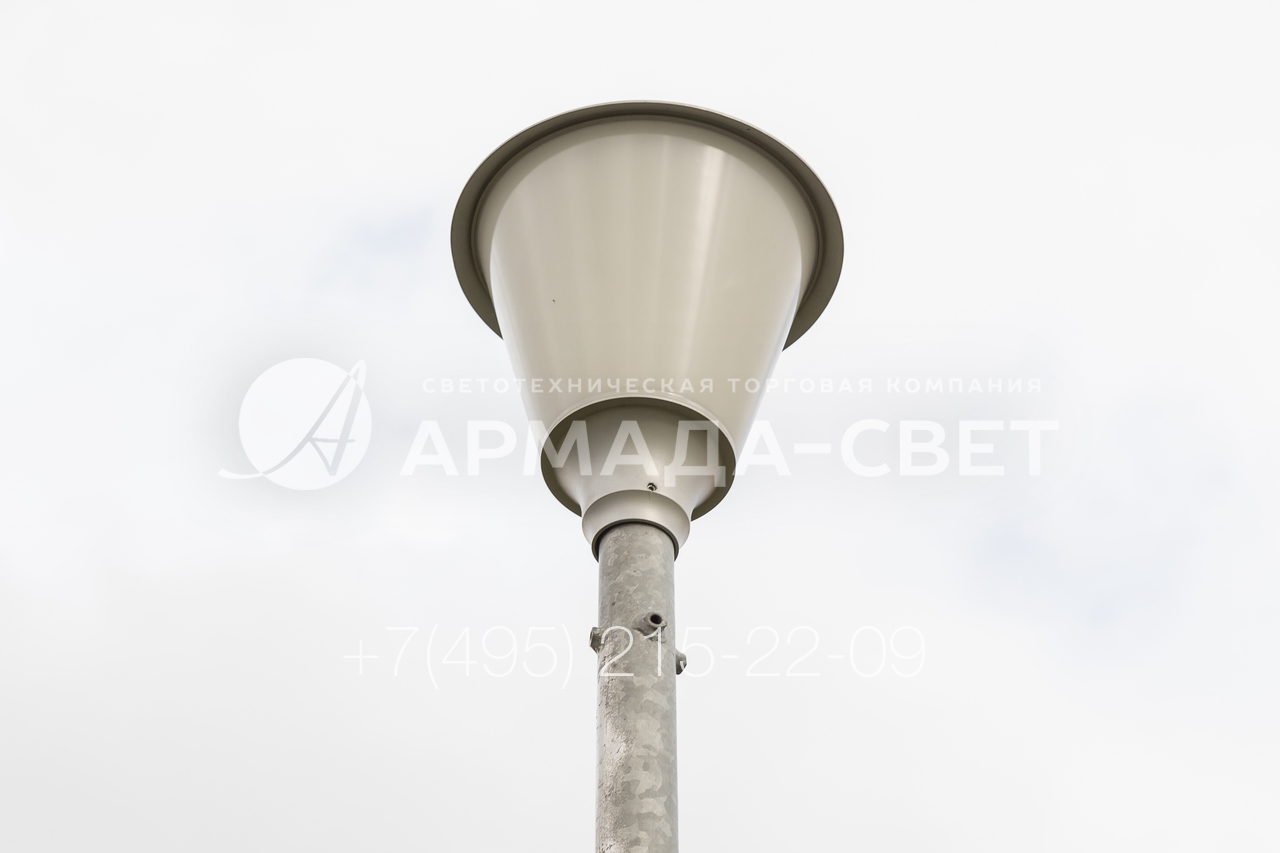

45) На фотографии изображен оголовок трубчатой декоративной опоры с оцинкованным стволов. Видно, что для установки светового прибора не используется дополнительный кронштейн. Поэтому покупателю не нужно приобретать дополнительную деталь.

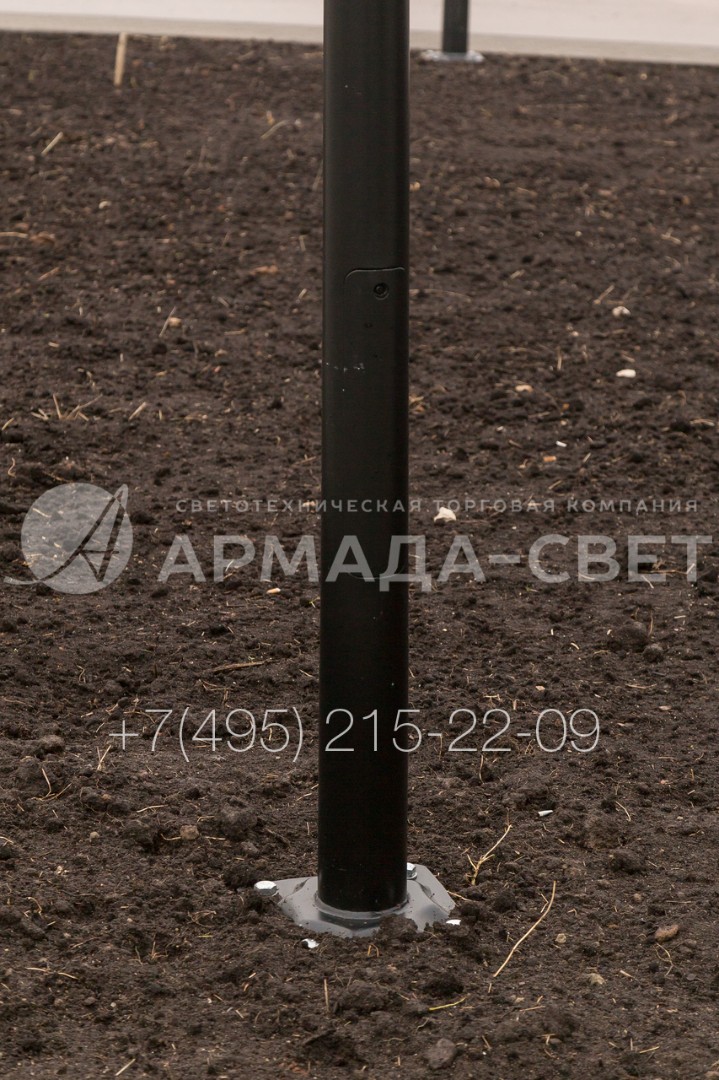

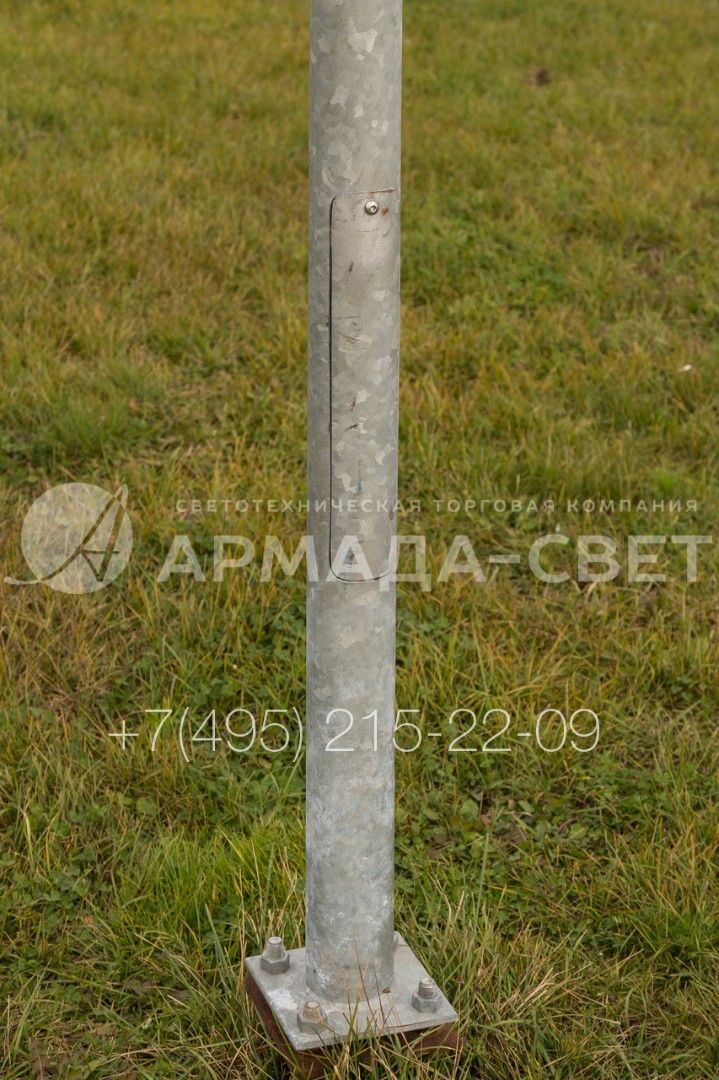

46) На фото изображена опора типа ОД, которая устанавливается на месте эксплуатации с помощью фланца. Для этого используется квадратный подпятник с отверстиями по углам, за который наземная часть прикручивается к трубчатой ЗДФ.

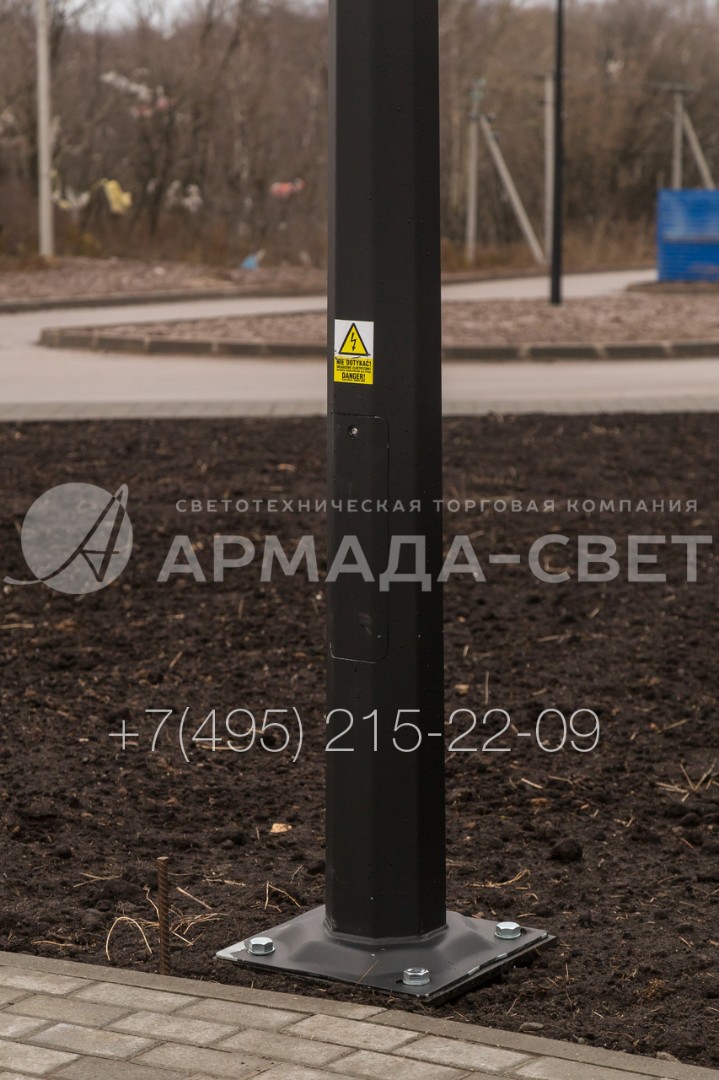

47) На фотографии изображена нижняя часть осветительной опоры ОД. Основными элементами в ней являются ревизионное отверстие для соединения силового кабеля и проводки ствола, а также фланец для крепления на ЗДФ.

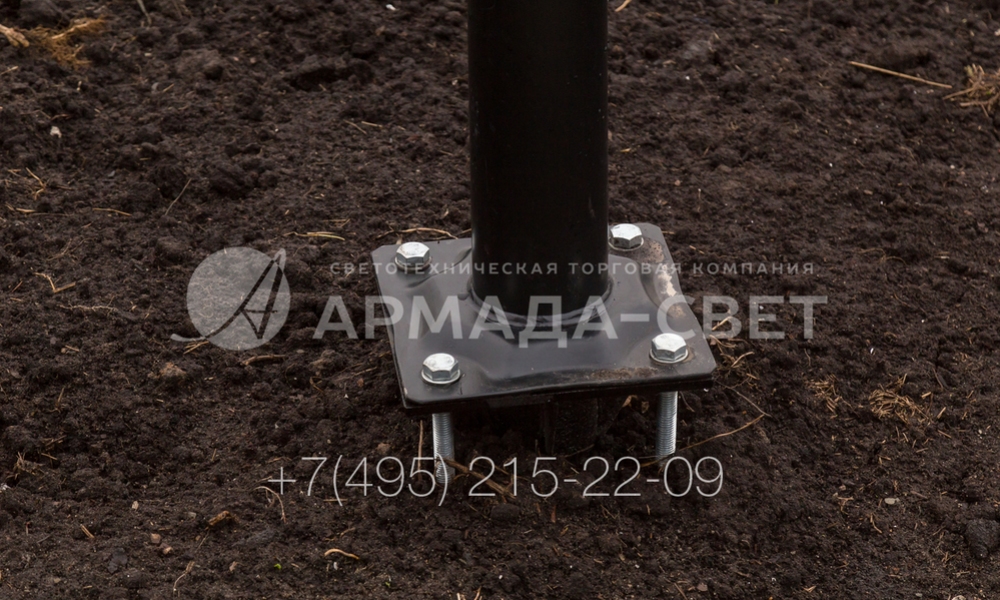

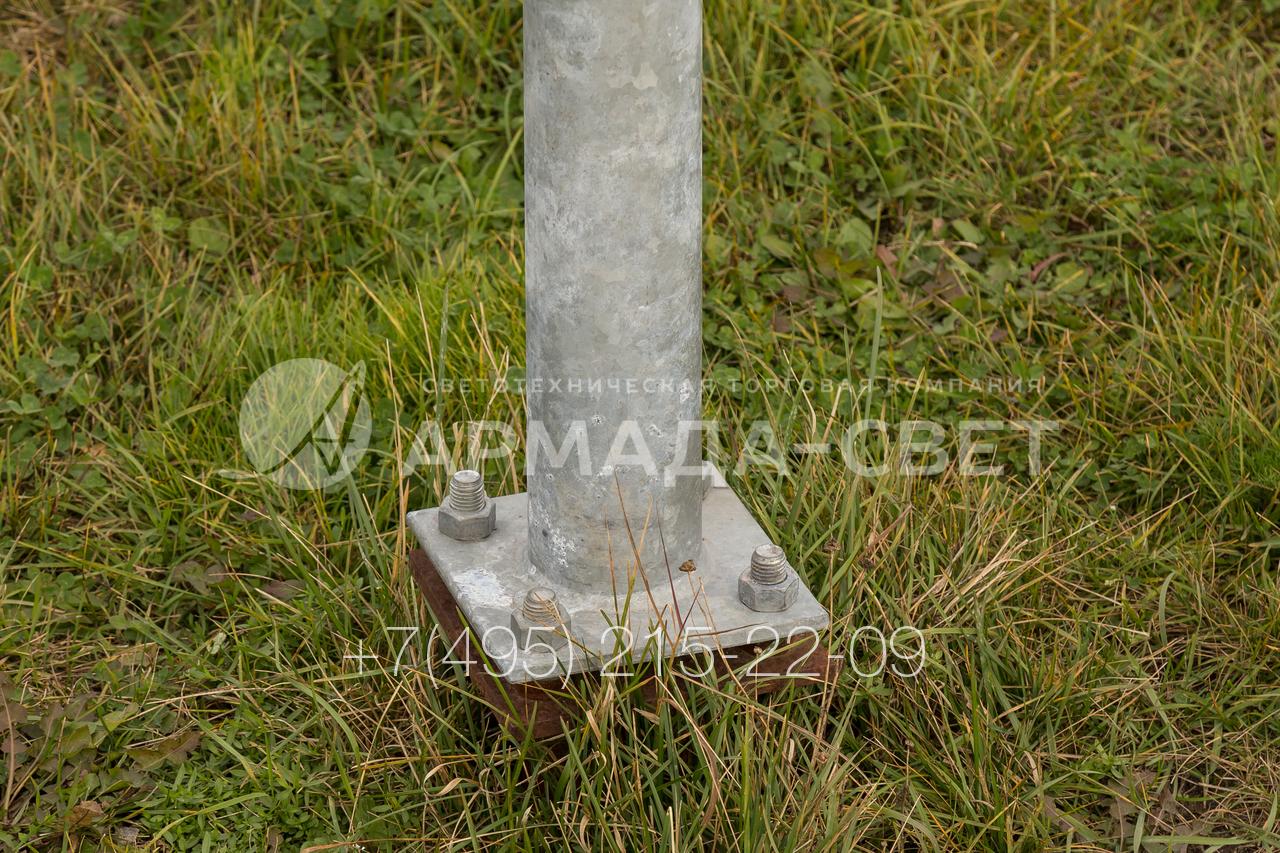

48) Фланец трубчатой декоративной опоры имеет квадратную форму и четыре отверстия по углам. Он крепится с помощью болтов к площадке закладной детали фундамента. За счет использования болтов наземную часть можно демонтировать и заменить.

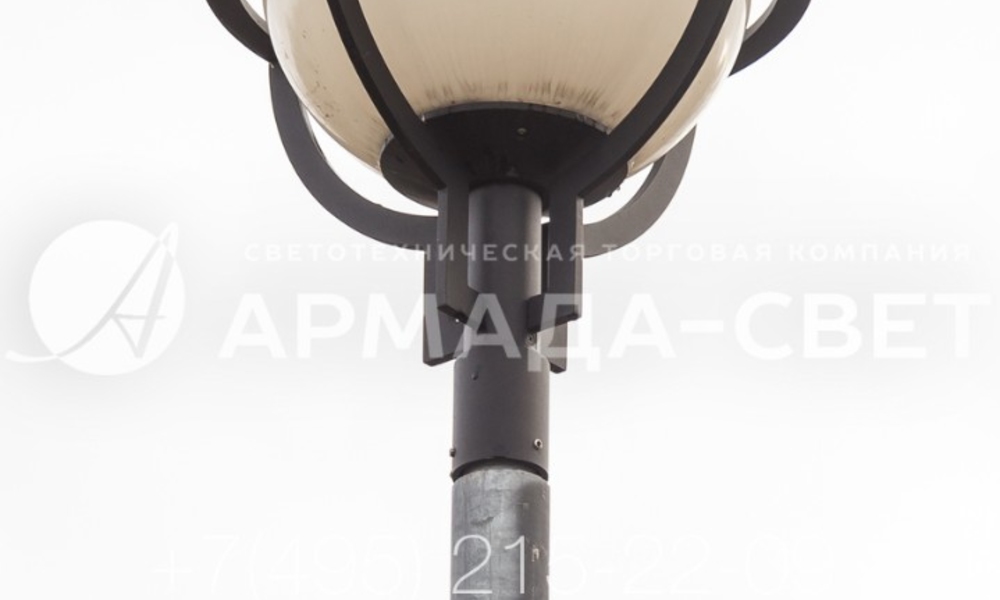

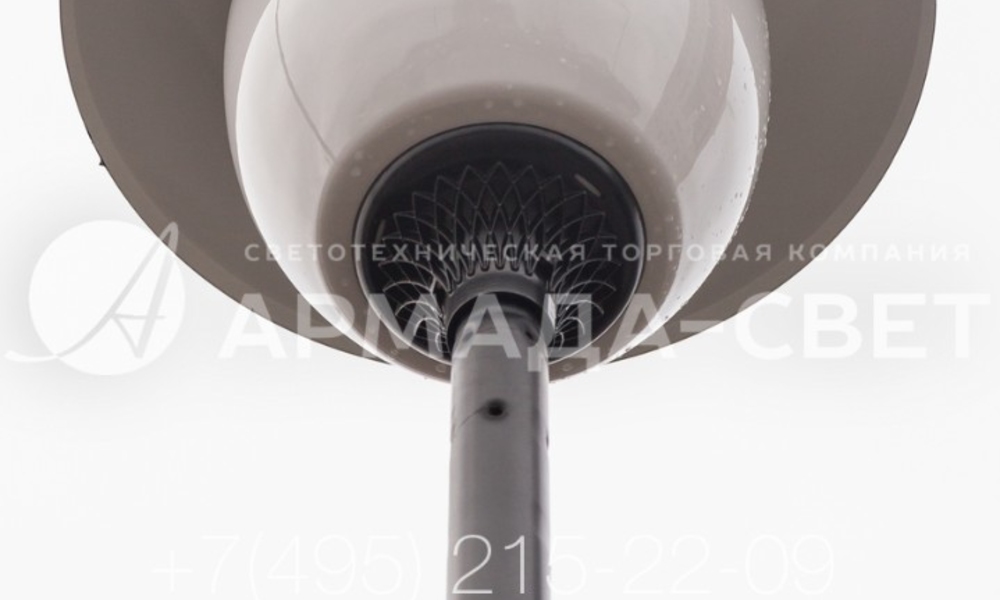

49) Световой прибор на верхушке опоры типа ОД имеет съемную конструкцию. Он надевается на оголовок уже в процессе монтажа и фиксируется с помощью болтов. При необходимости светильник можно демонтировать и заменить на новый.
