ОД-4 Опоры декоративные 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОД-4 Опоры декоративные

+69

фото

Версия для печати

Область применения: Функционально-декоративное освещение парков, набережных, аллей, бульваров, парков, скверов, коттеджных поселков, площадей, пешеходных зон и пр.

Артикул производителя: ОД-4
Вес (кг): 49-98
Высота (м): 4
Количество крепежных отверстий: 4
Количество световых приборов: 1-4
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 160
Назначение опоры: Декоративная
Подвод кабеля: Подземный
Покрытие: Горячее цинкование, лакокрасочное покрытие
Размер фланца (мм): 250
Способ установки: Фланцевая
Тип опоры: ОТф
Форма ствола опоры: Трубчатая

В наличии

Цена: от 14 284 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОД-4 – металлоконструкции декоративного типа с привлекательным внешним исполнением. Установка таких изделий выполняется на территории прогулочных зон, в парках и аллеях, коттеджных поселках и частных придомовых территориях, на площадке перед административными зданиями и школами.

Ствол опор ОД-4 состоит из отдельных секций разного диаметра и формы. Основание изготовлено из круглого трубного проката, плавно переходящего в элементы с более узким диаметром, изгибаемые в соответствии с художественным замыслом конструкции. Светотехника размещается на фонаре торшерным способом, количество светильников подбирается в соответствии с дизайном изделия.

Фонарные столбы изготавливаются из стального трубного проката, изделия отличаются устойчивостью и надежностью исполнения. Защитить конструкцию от ржавчины и иных негативных воздействий призвано горячее цинкование и покраска. Обработка изделия не только защищает, но и увеличивает срок эксплуатации столбов.

При установке опоры размещаются на бетонном основании, внутри которого устанавливается закладной металлический элемент. Соединение столба и ЗДФ осуществляется через фланец.

Габаритные размеры опор

Основные параметры опор ОД

Наименование	Цена	Нижний диаметр	Размеры опорного фланца	Межцентровое расст-е отверстий	Подземная часть	Количество освет. приборов	Вес Ф/L	Высота
ОД		D, мм	А, м	B, мм	L, мм	ОП, шт	m, кг	H, м
ОД-1-1-4,0 (И)	17 199 ₽	108	250x250	160	1,2	1	59/63	4
ОД-2-2-4,0 (И)	25 652 ₽	108	250x250	160	1,2	2	88/81	4
ОД-2-4-4,0 (И)	15 450 ₽	133	250x250	160	1,2	4	53/43	4
ОД-3-2-4,0 (И)	28 567 ₽	108	250x250	160	1,2	2	98/94	4
ОД-3-4-4,0 (И)	18 073 ₽	108	250x250	160	1,2	4	62/53	4
ОД-5-2-4,0 (И)	15 741 ₽	108	250x250	160	1,2	2	54/46	4
ОД-6-2-4,0 (И)	14 284 ₽	133	250x250	160	1,2	2	49/58	4

Галерея

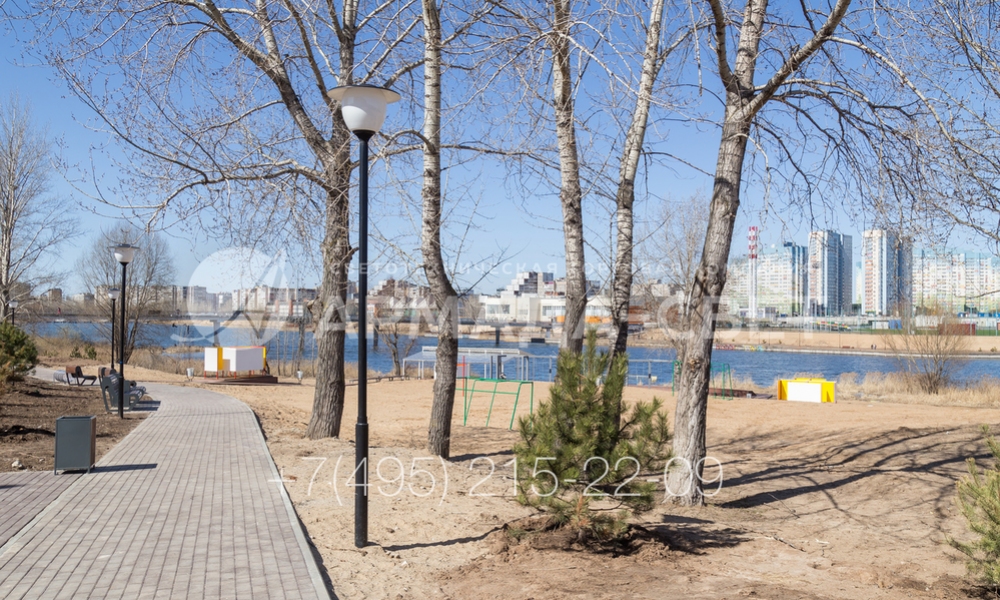

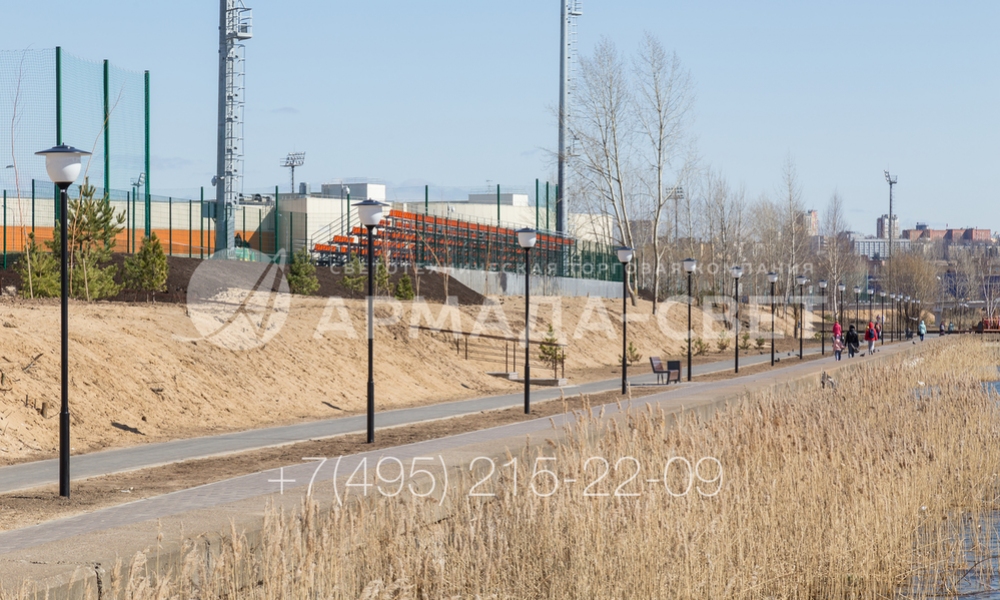

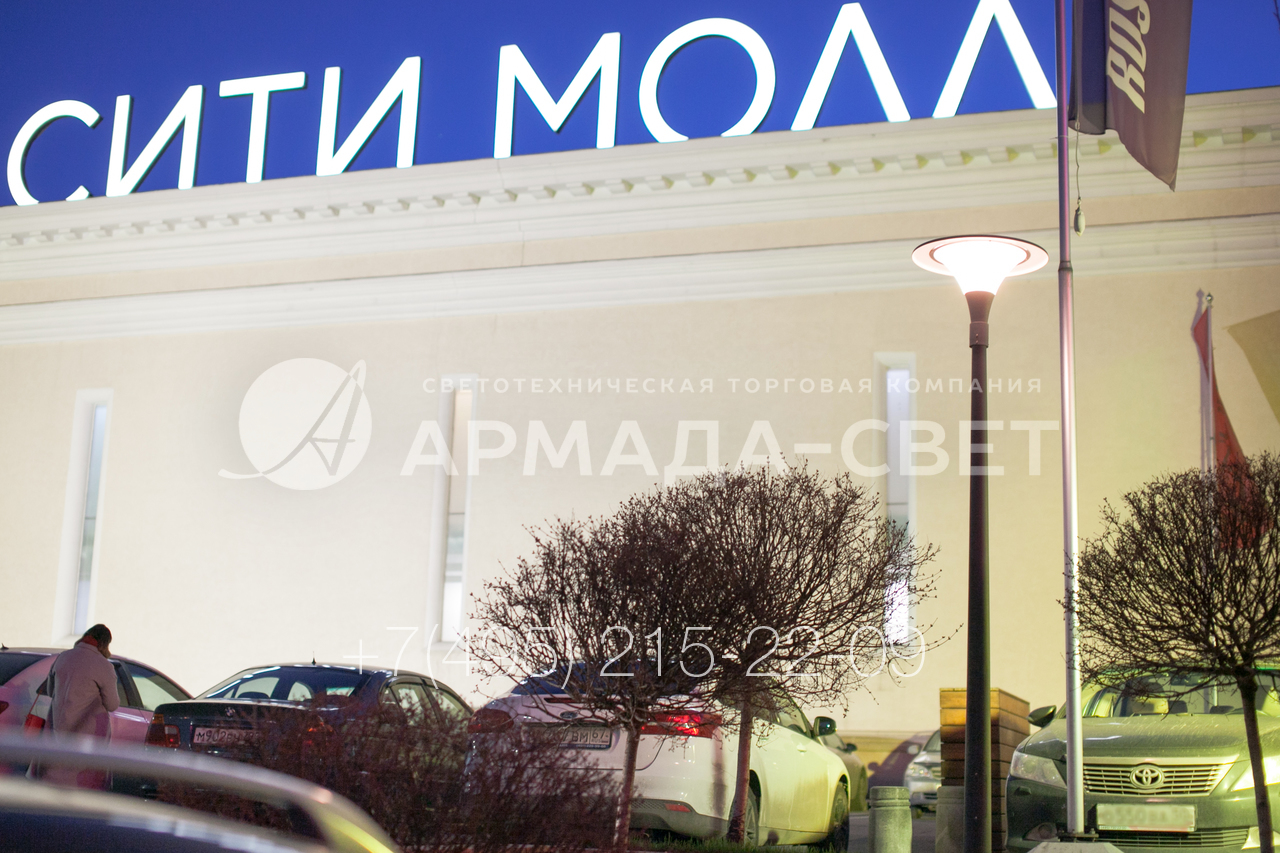

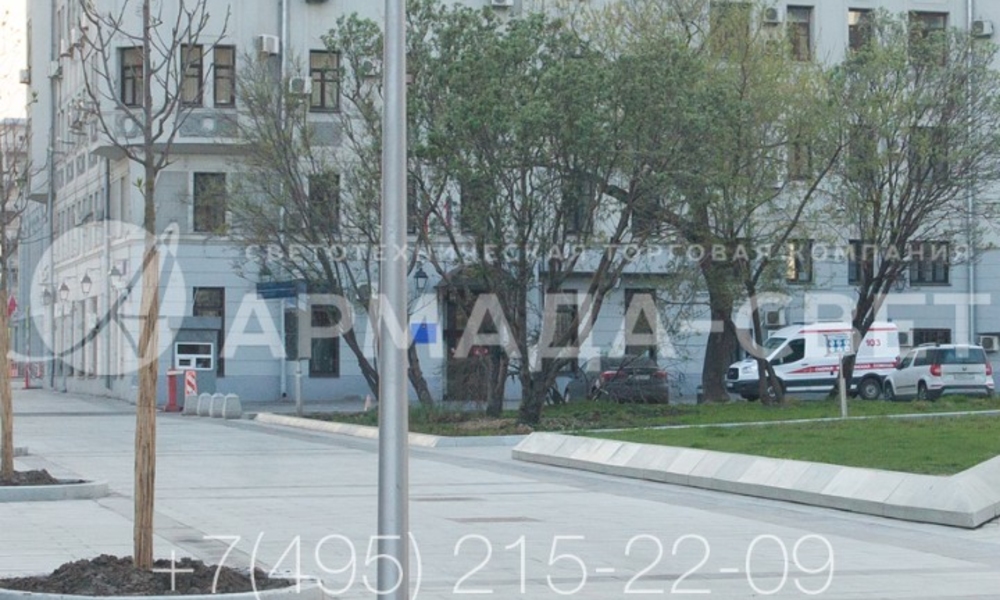

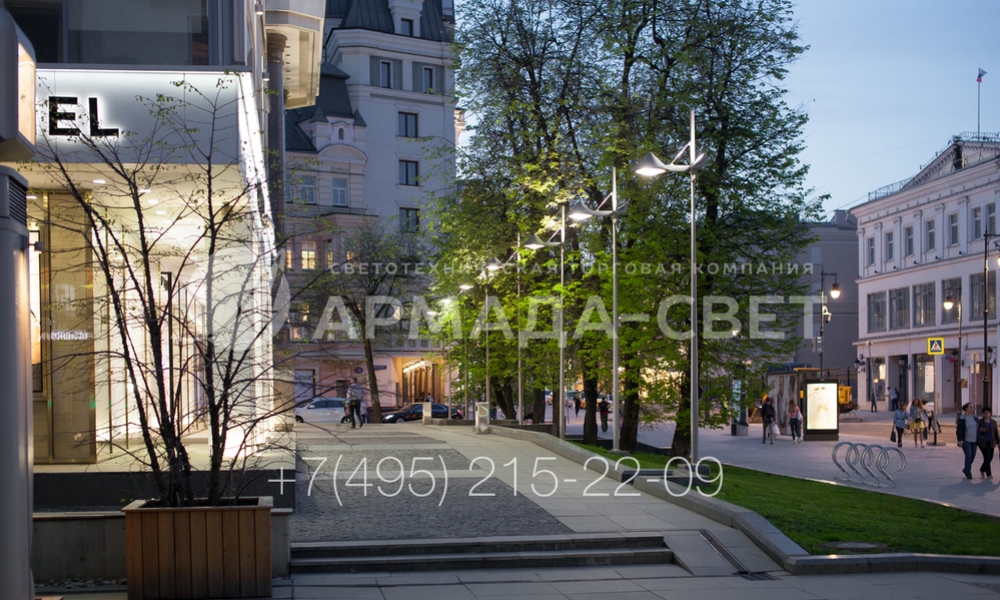

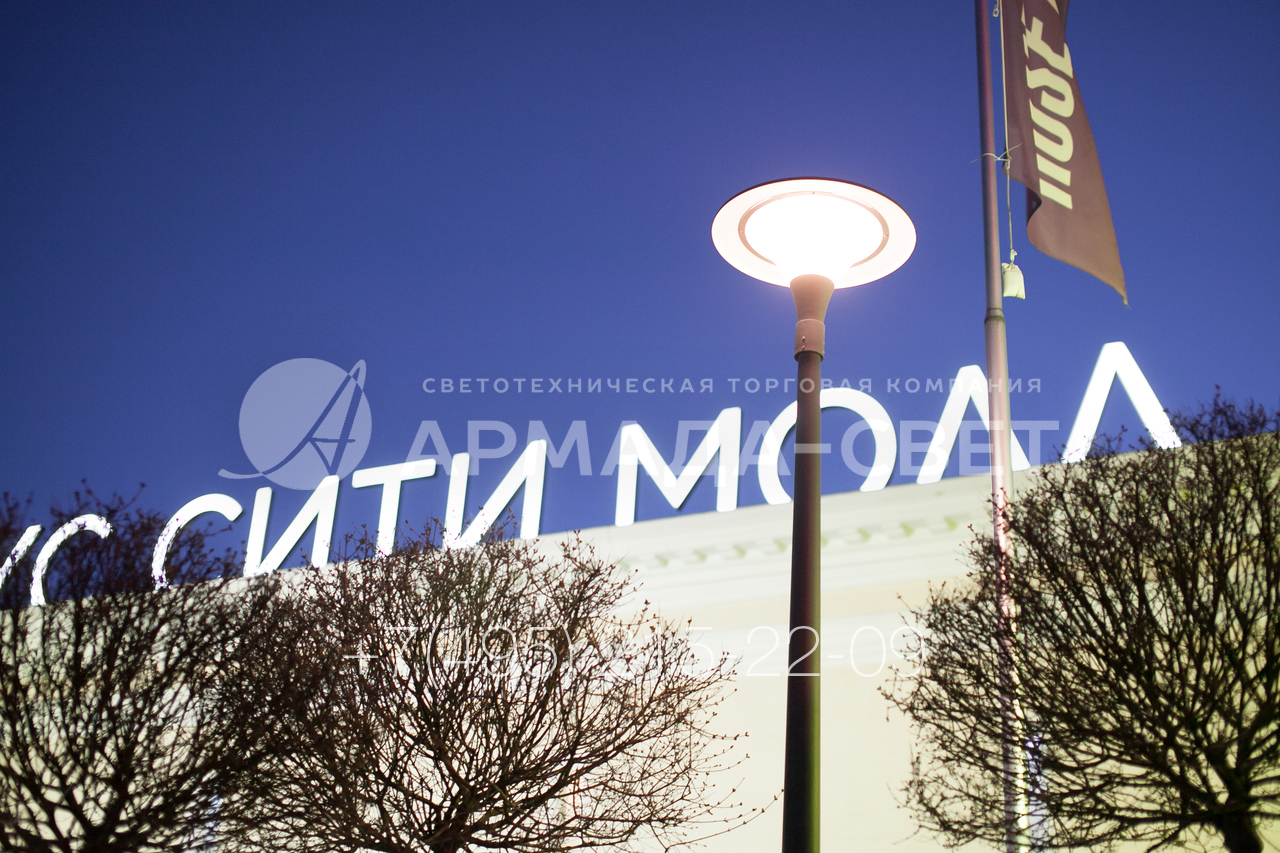

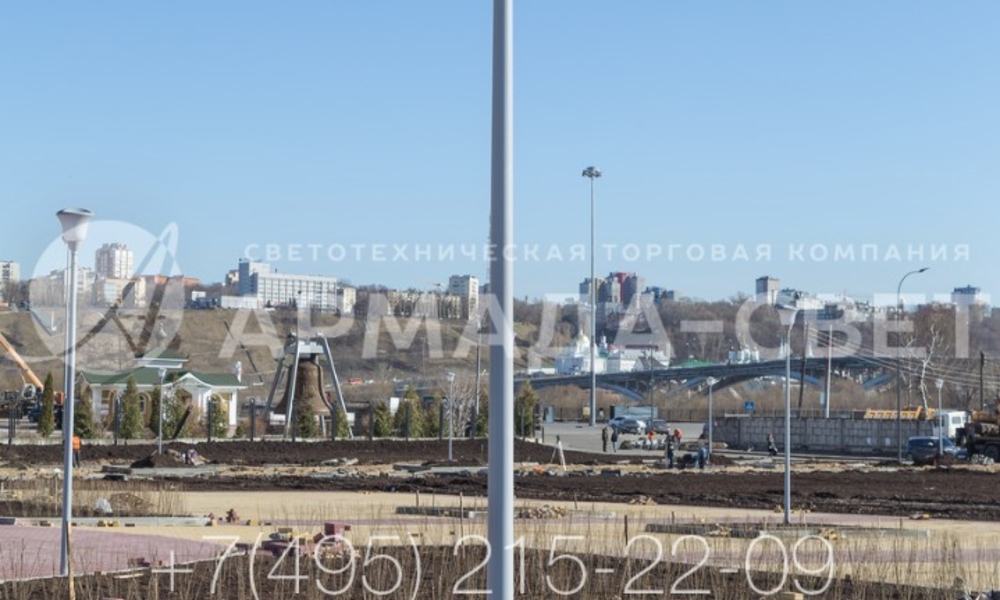

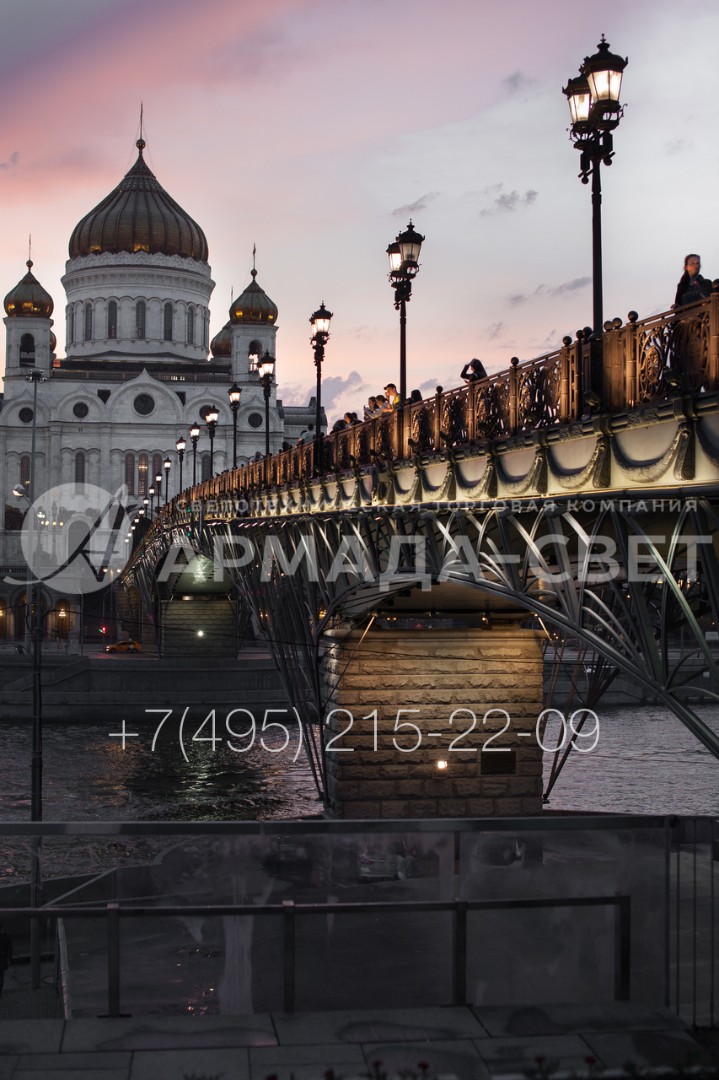

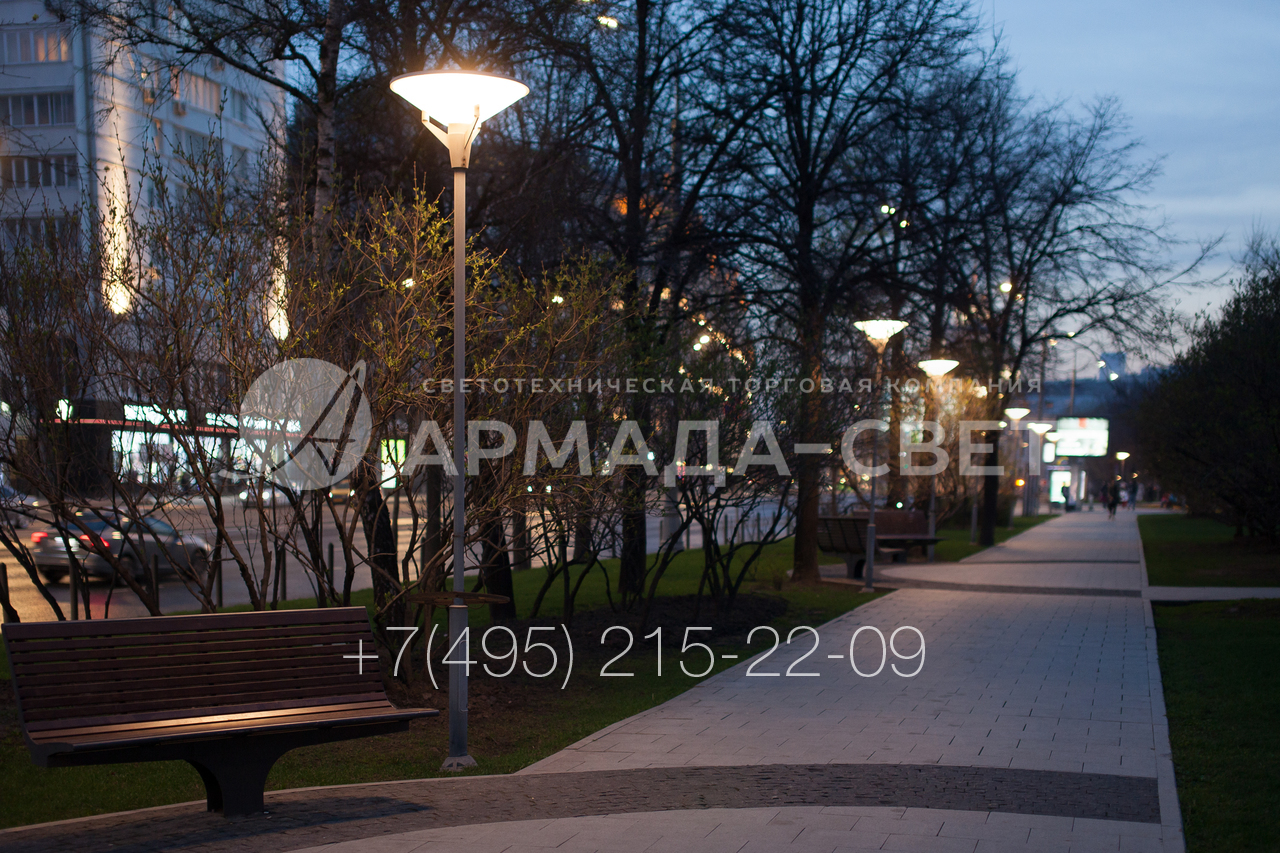

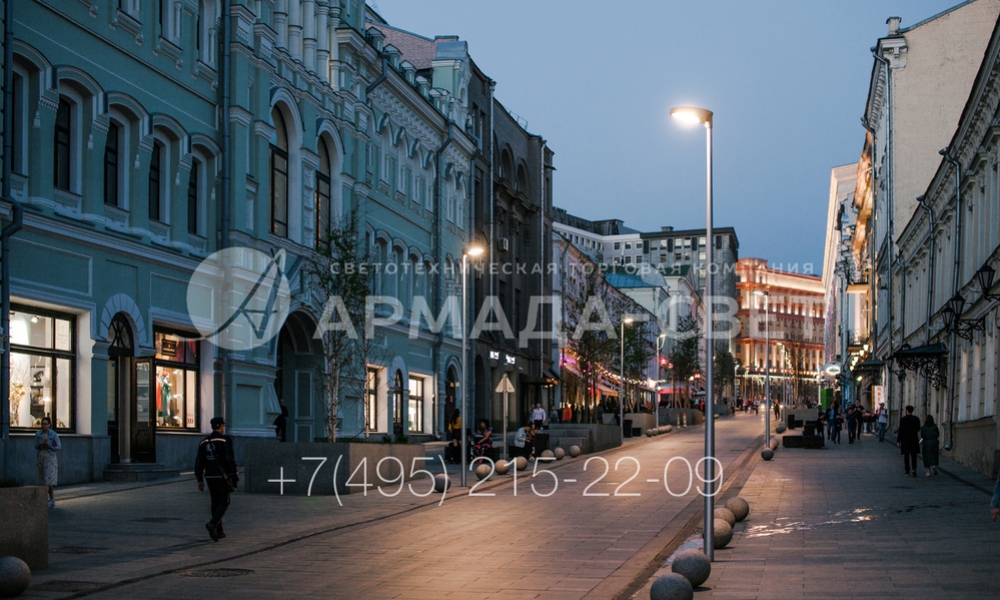

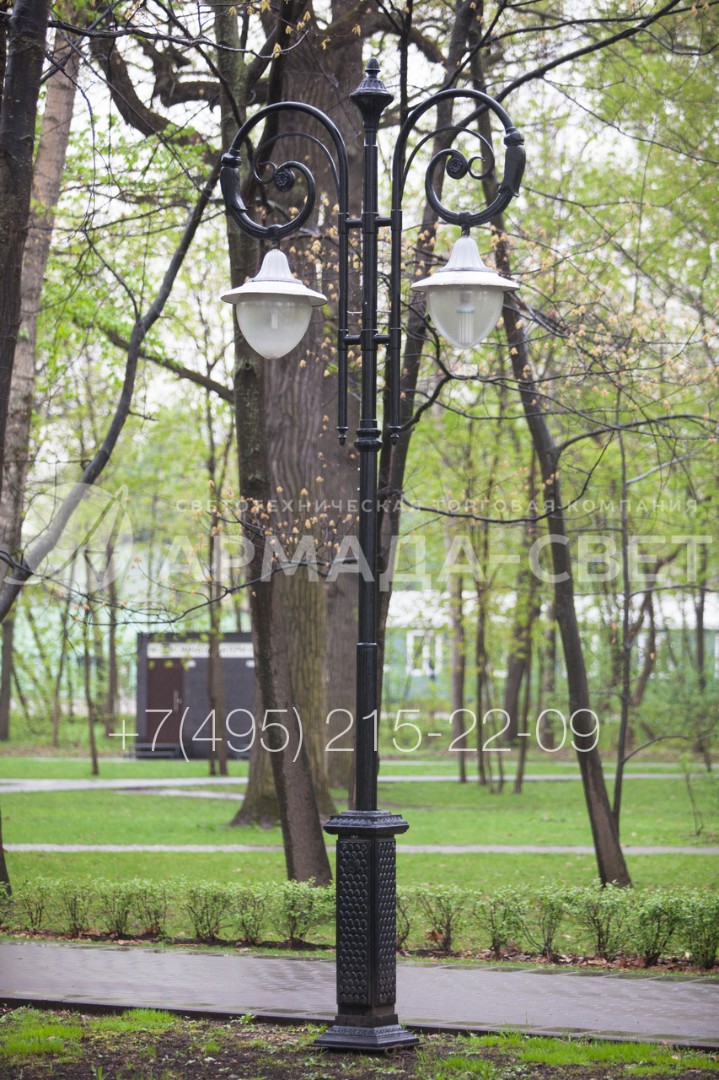

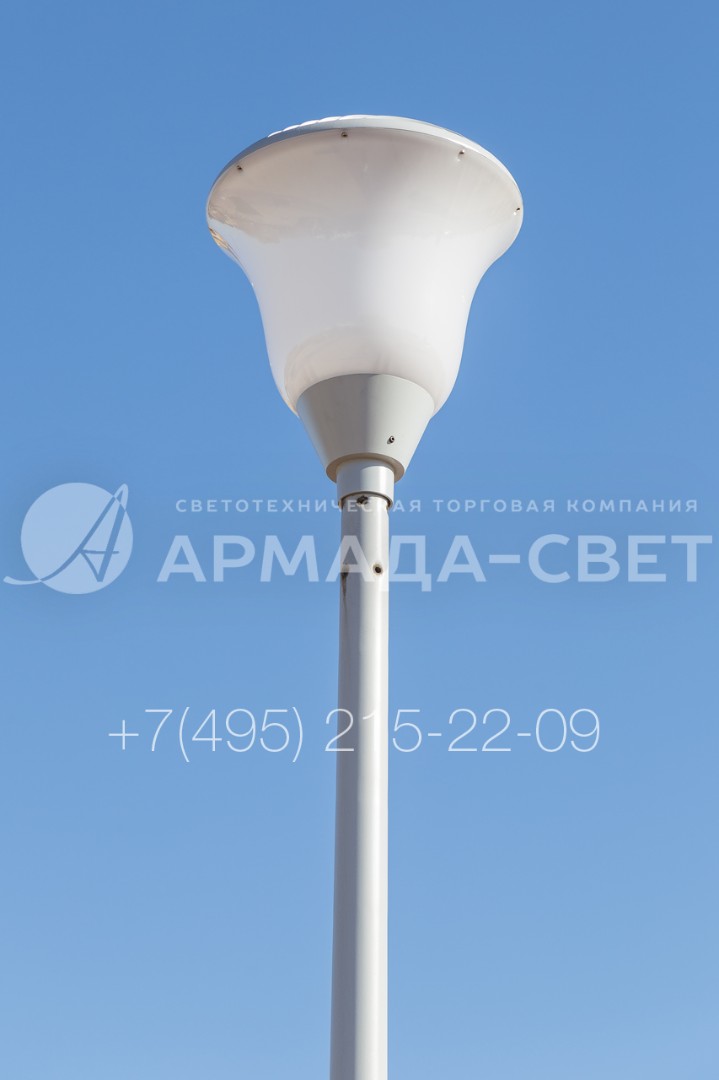

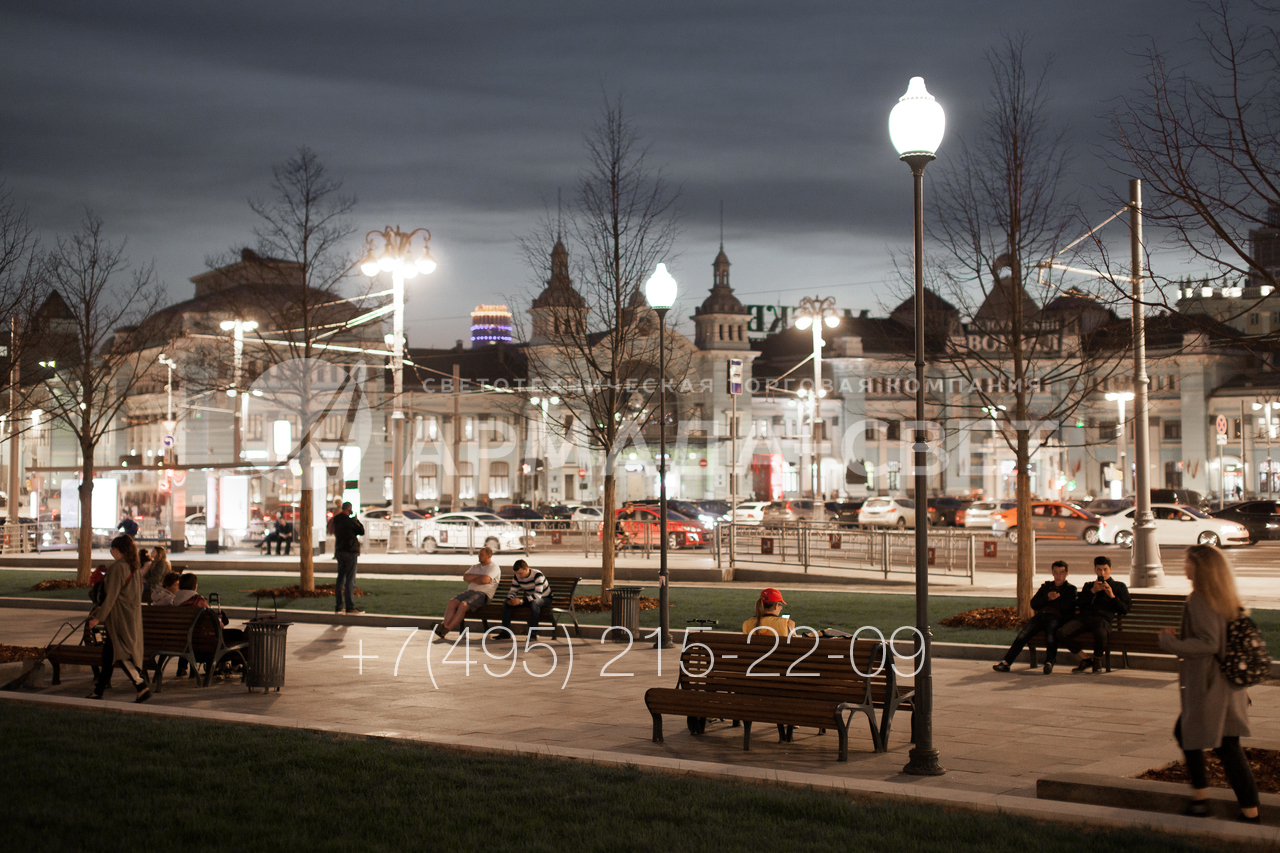

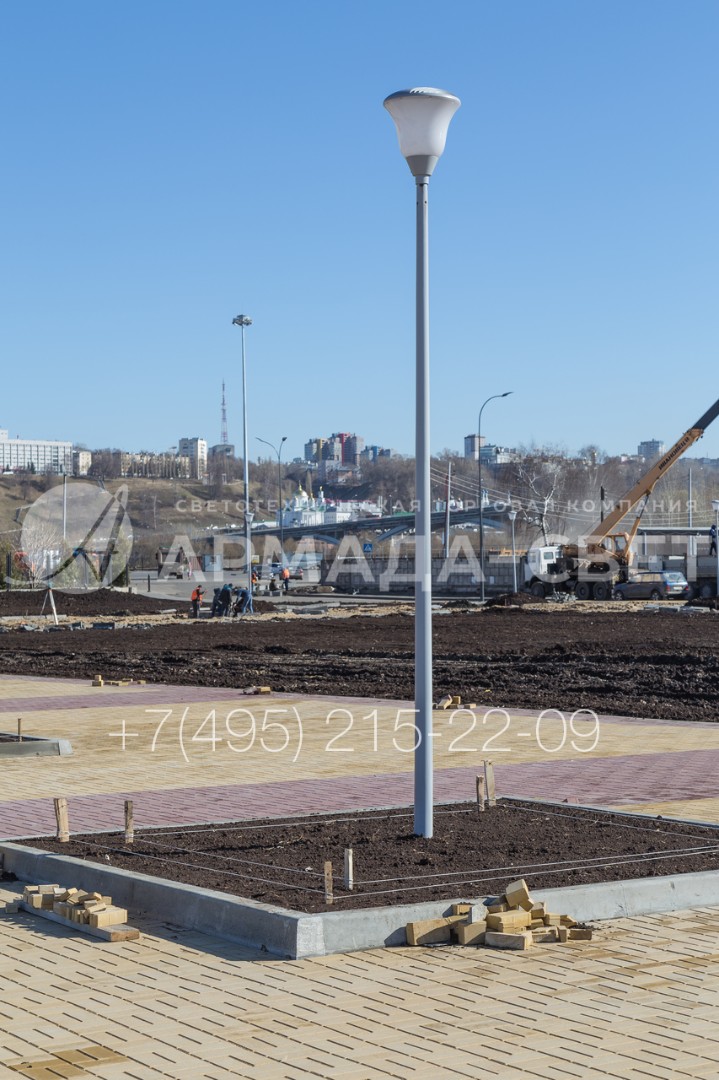

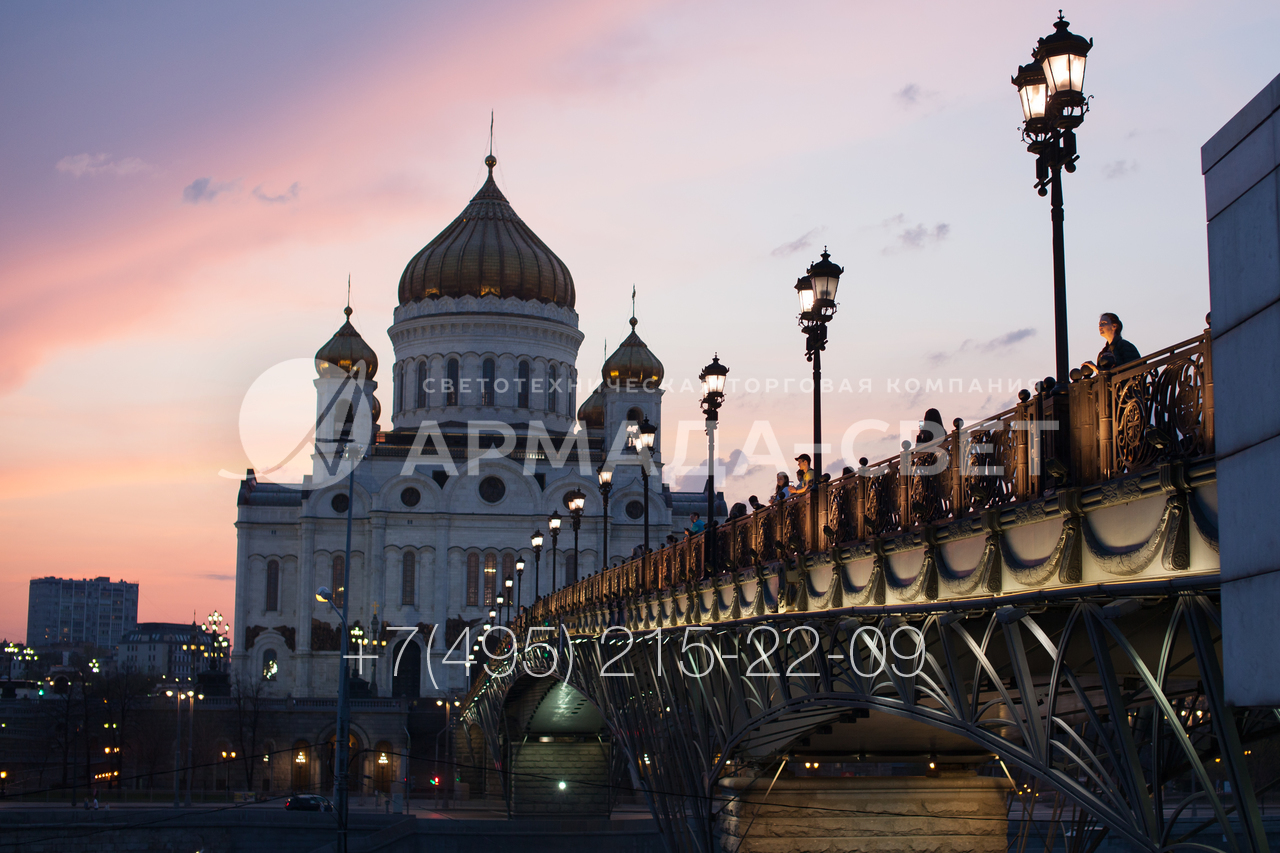

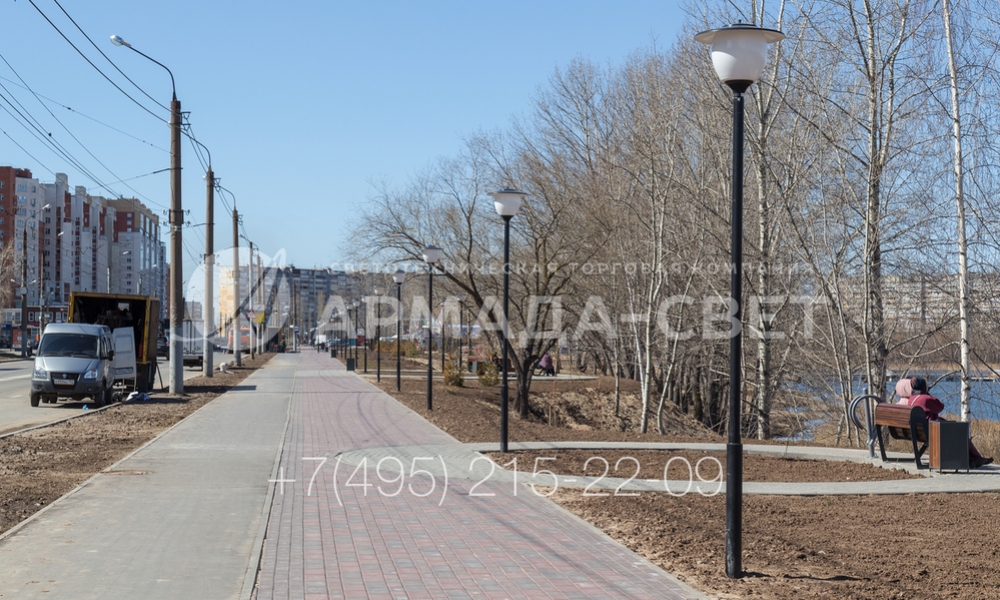

1) На фото изображена опора типа ОД высотой 4 метра. Благодаря своему внешнему виду она используется в местах, где часто ходят или отдыхают люди. Изделие смотрится красивее классических опор из листовой стали.

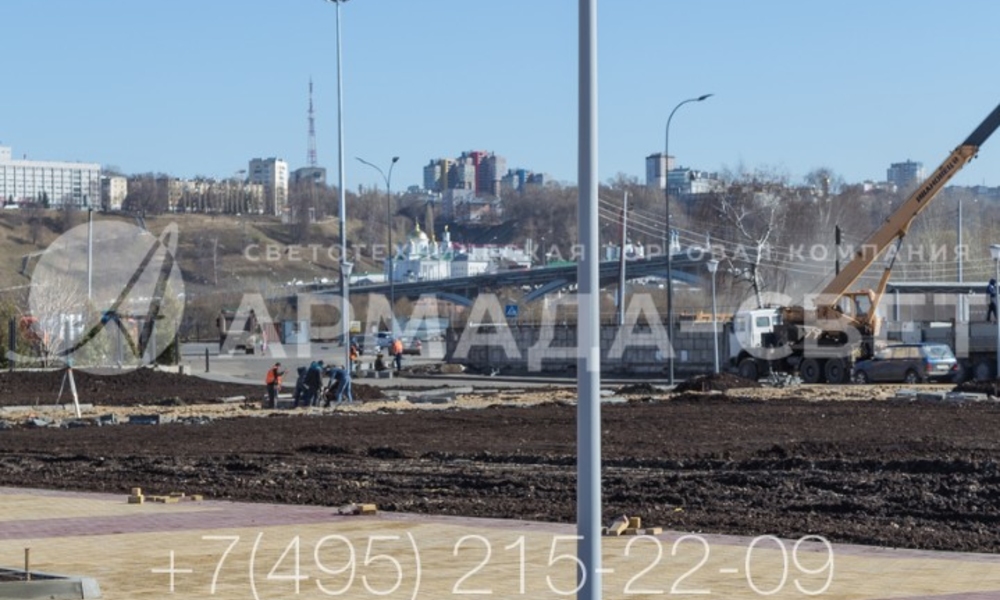

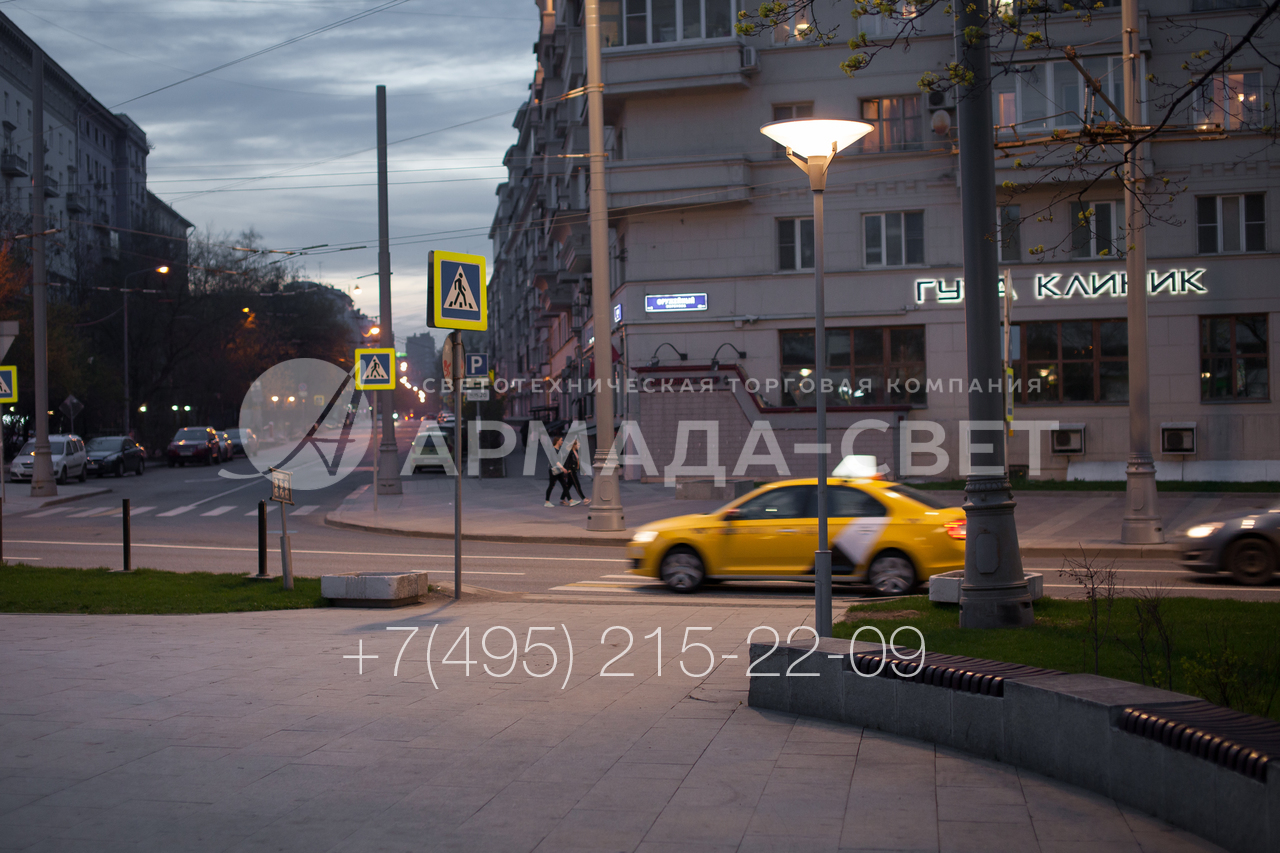

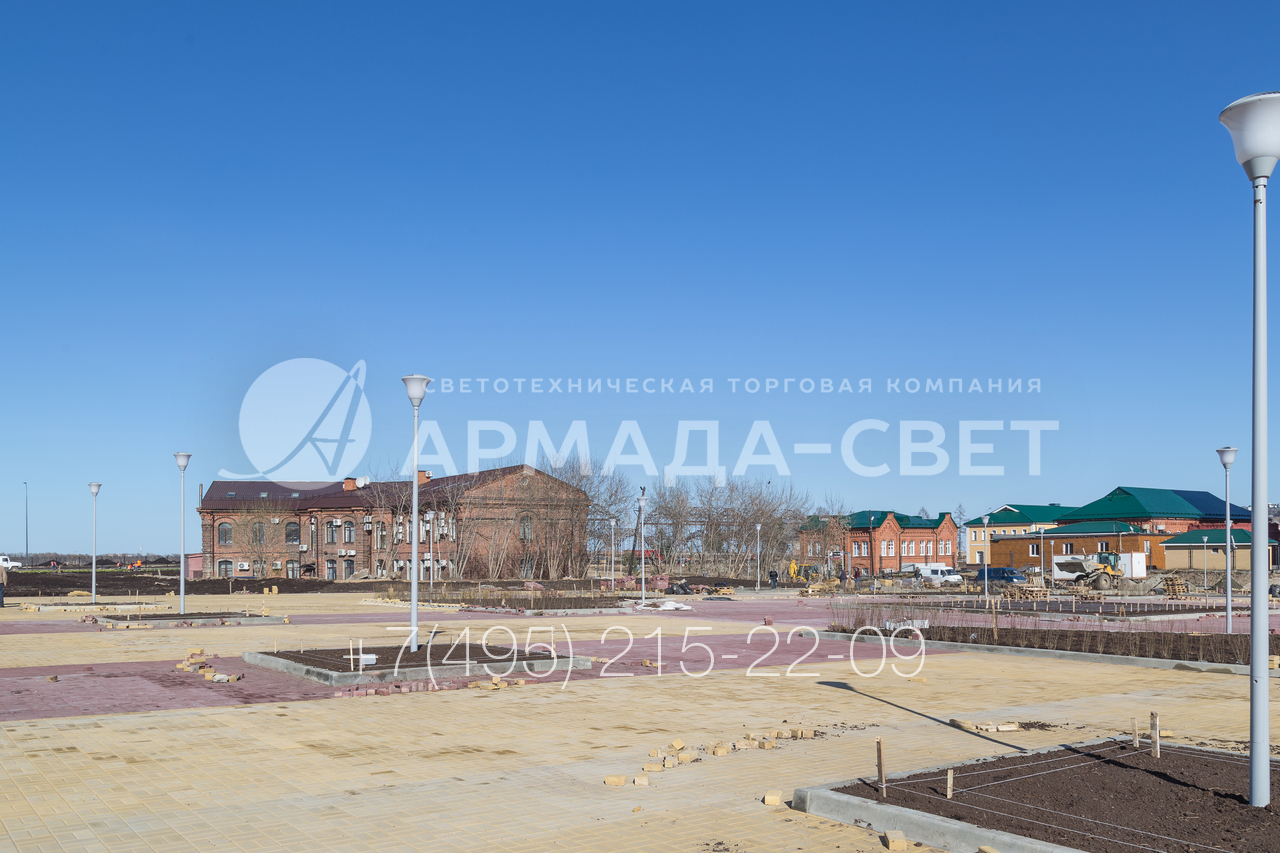

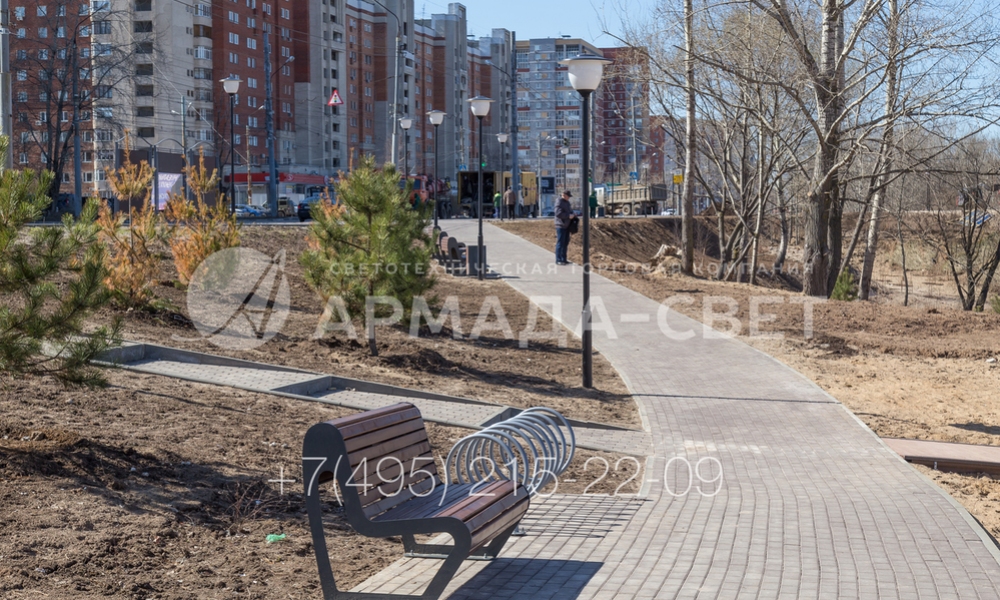

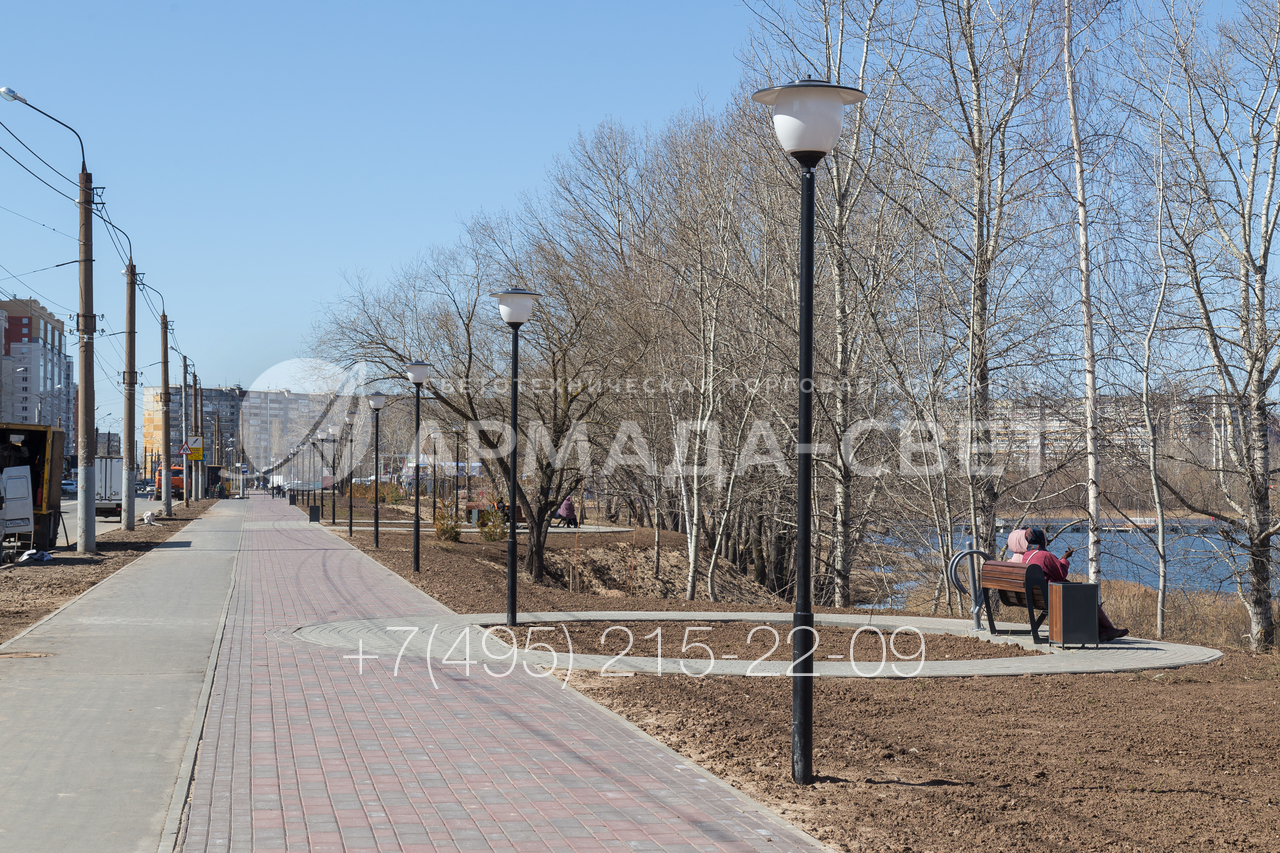

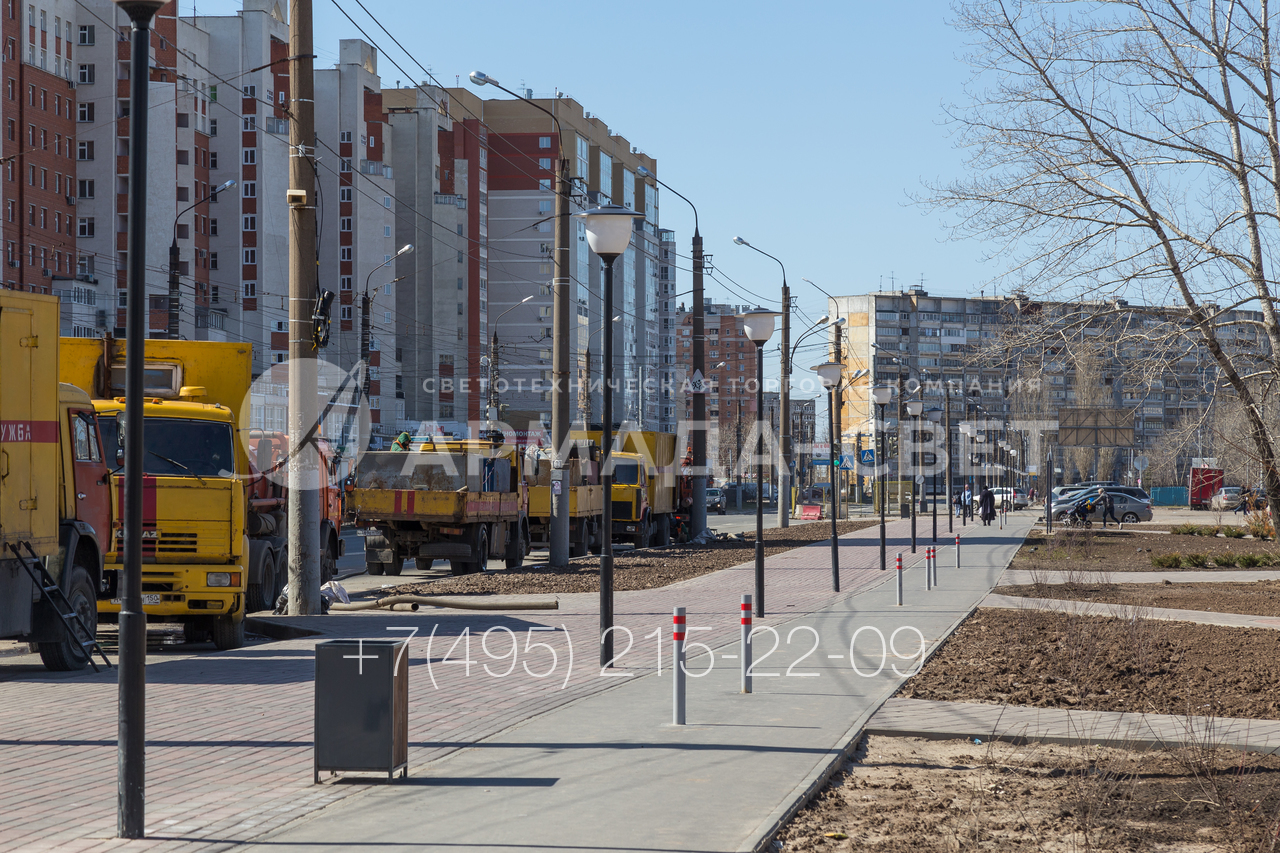

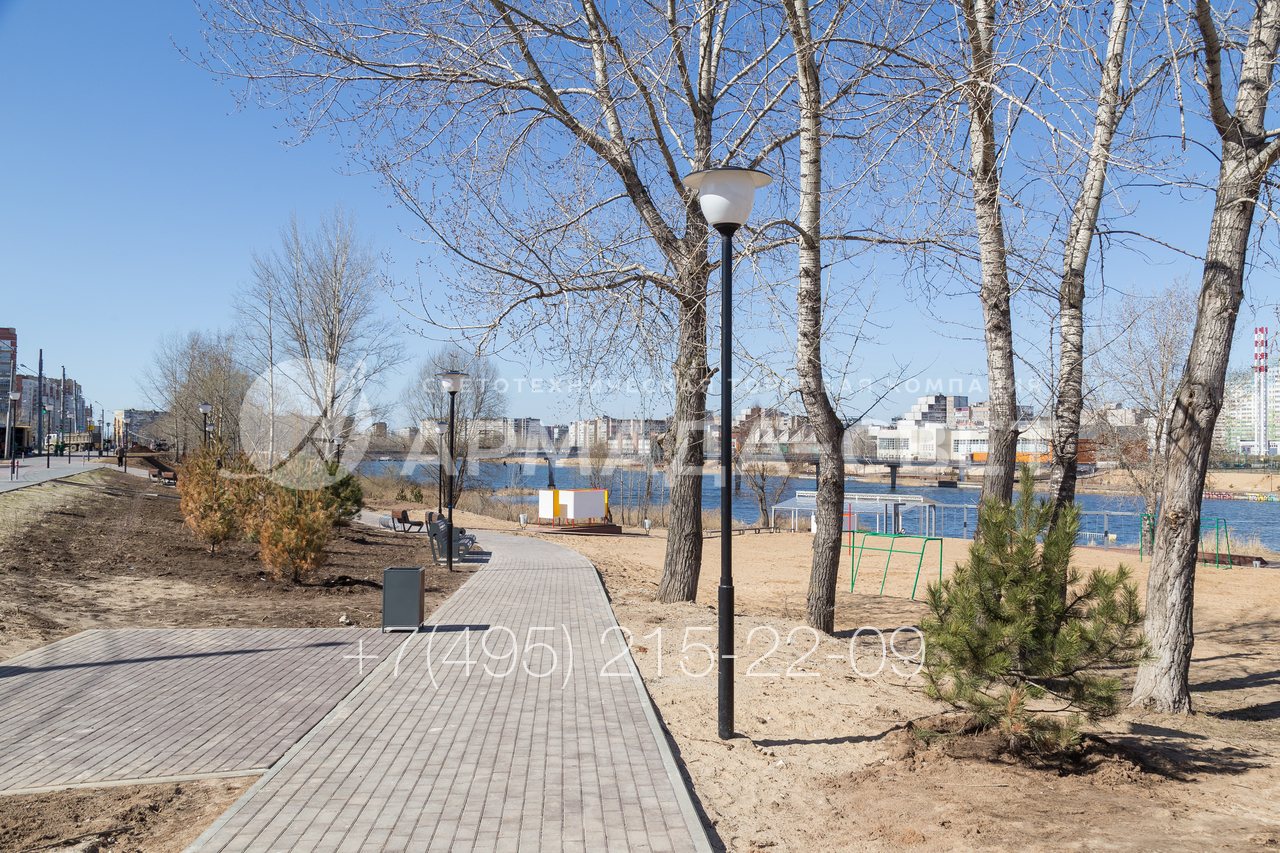

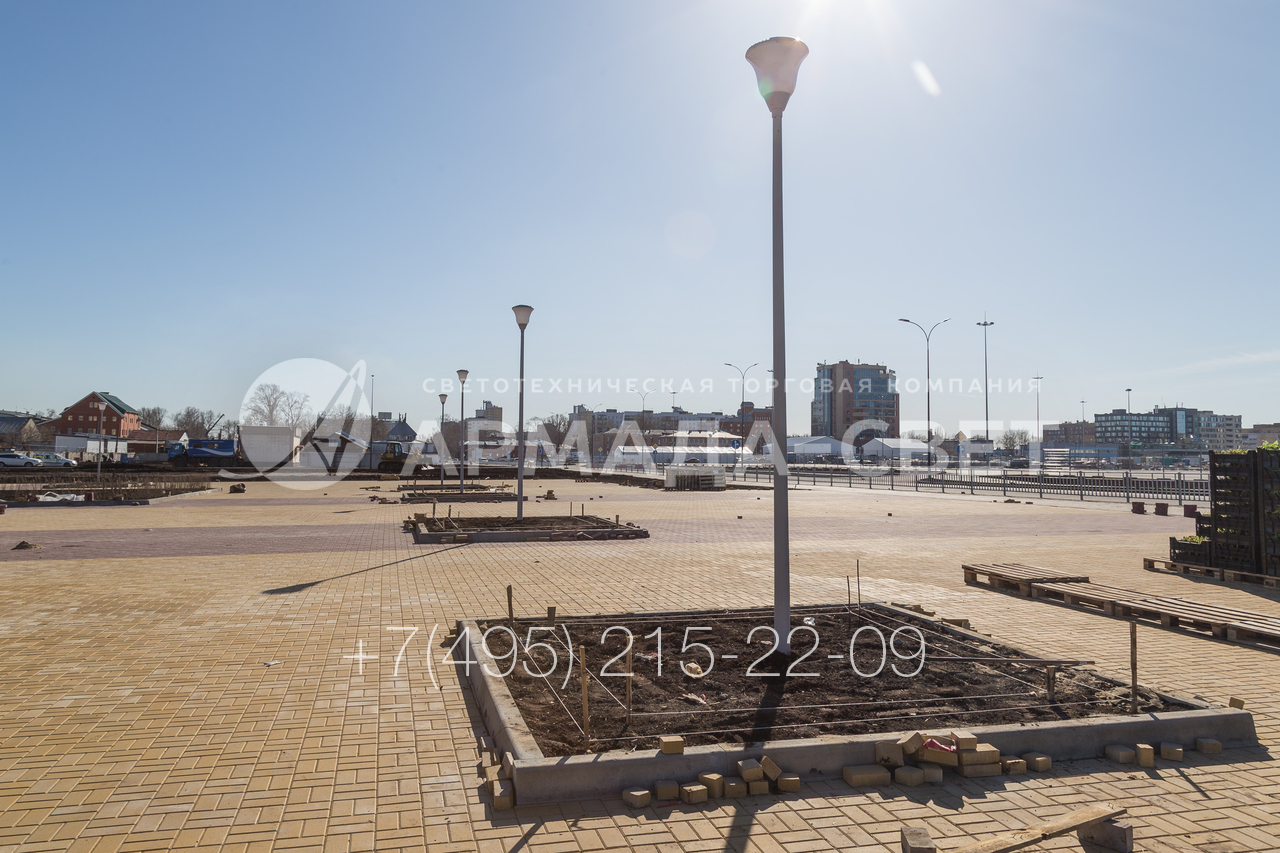

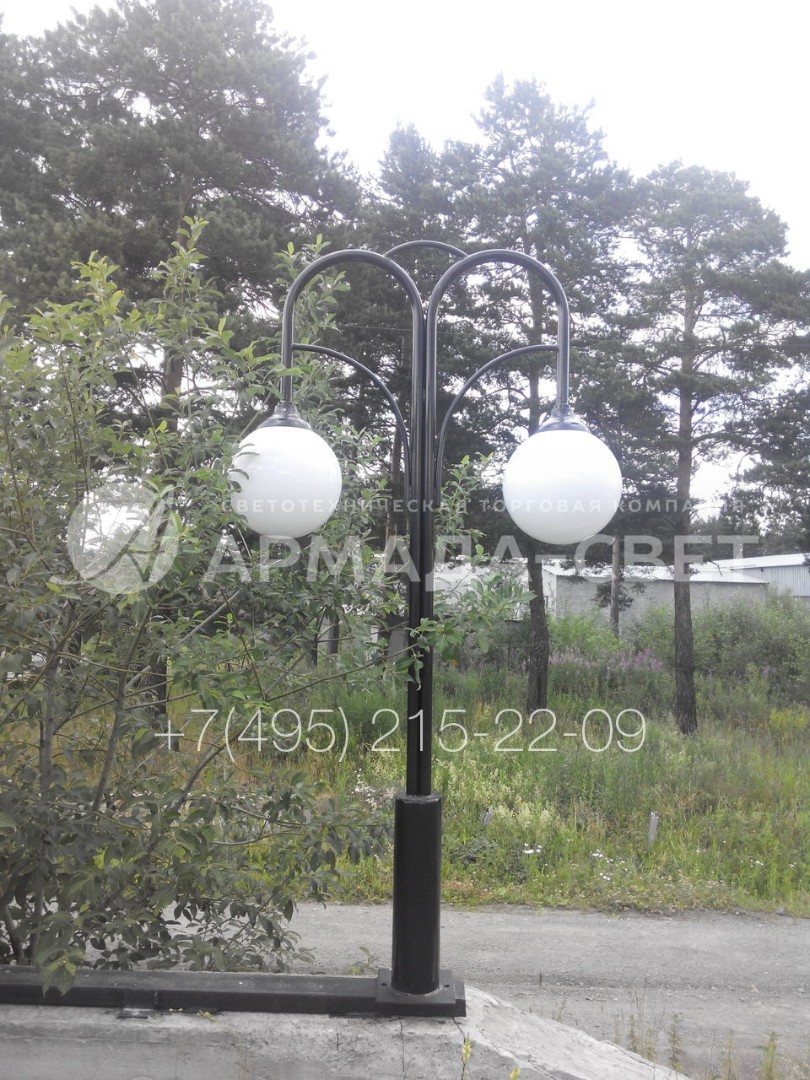

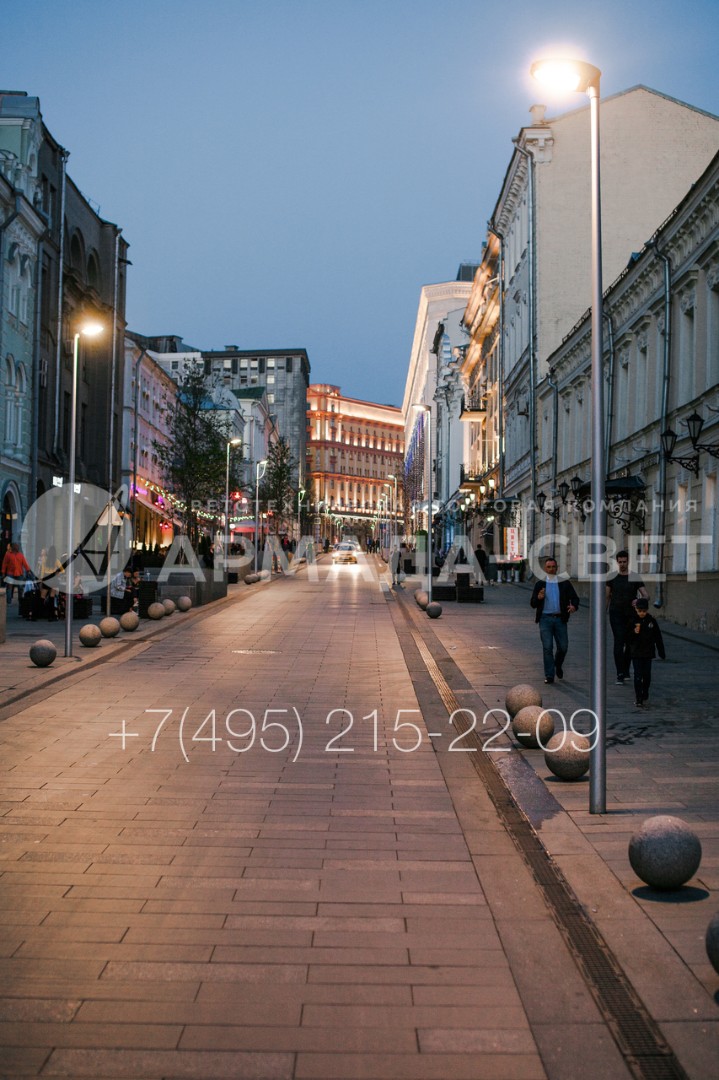

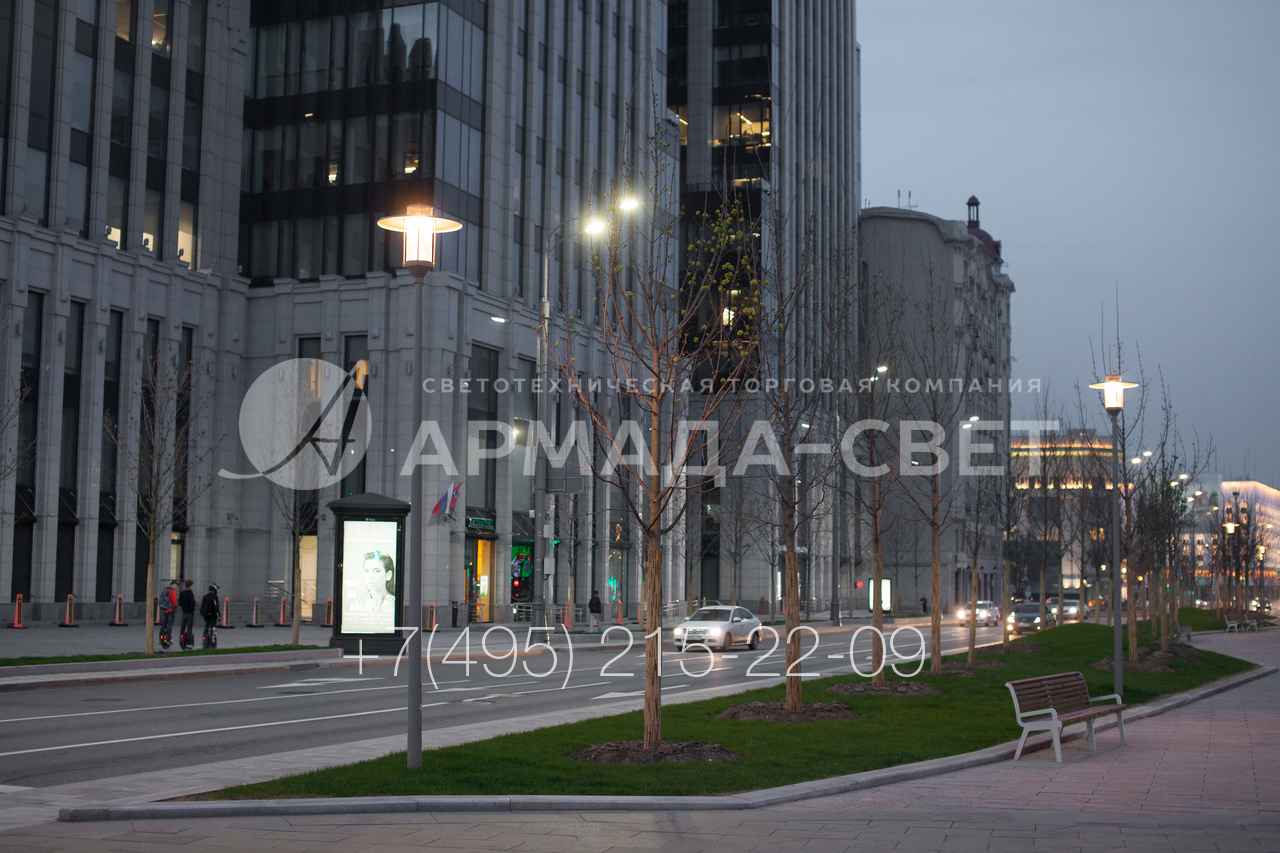

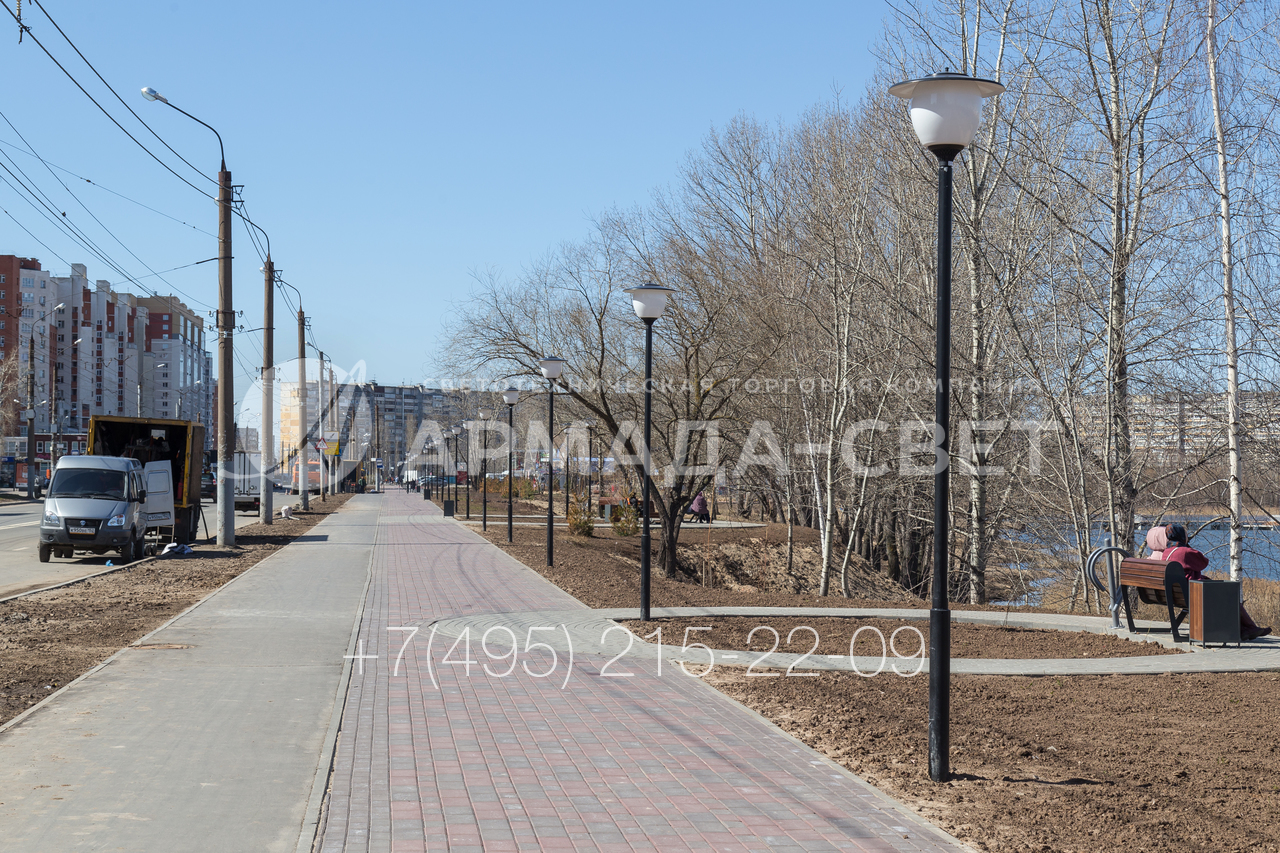

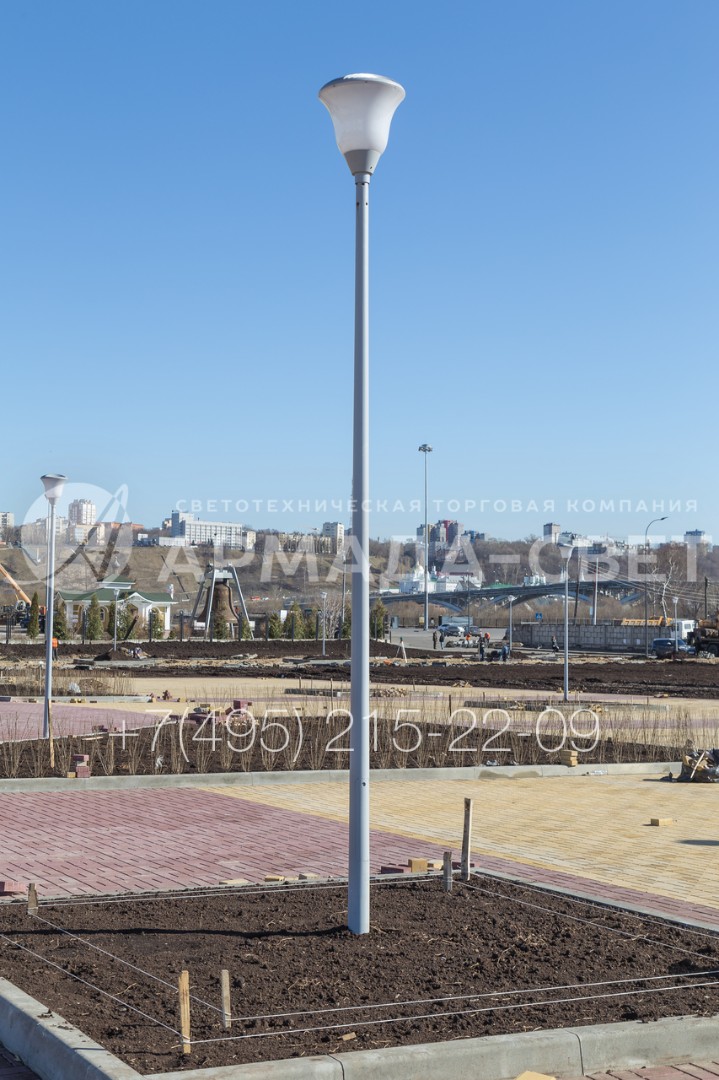

2) Изображенная на фото декоративная опора установлена на тротуаре в населенном пункте. На ее верхушке закреплен светильник венчающего типа с красивым рассеивателем и козырьком. Установка в грунт производится с помощью хвостовика.

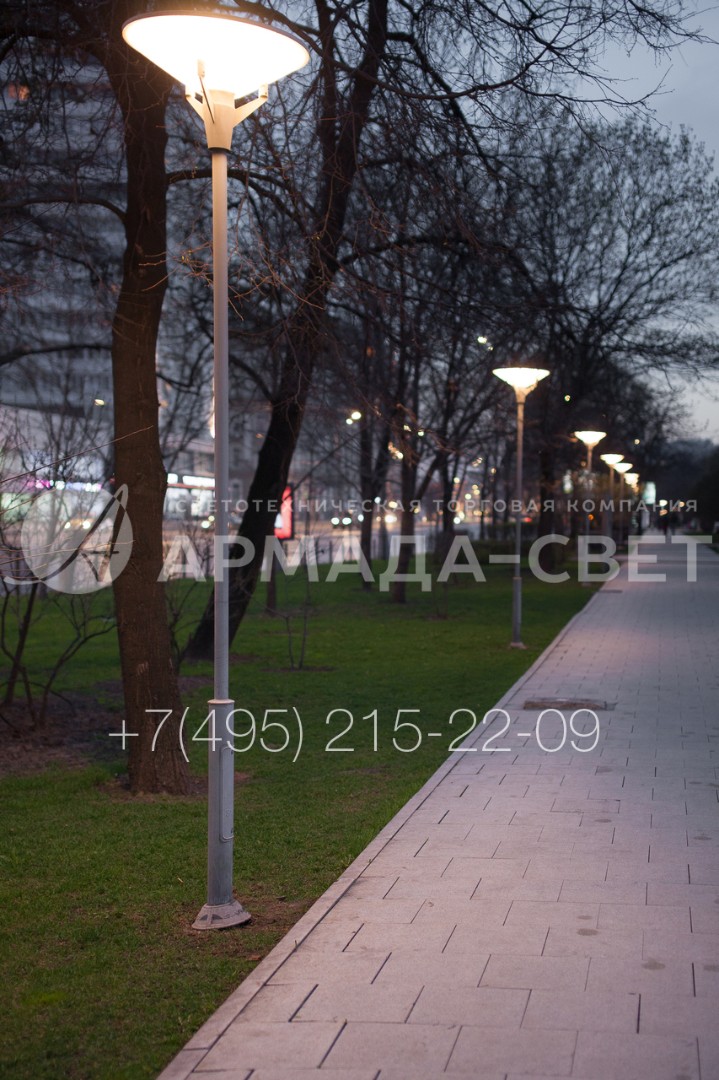

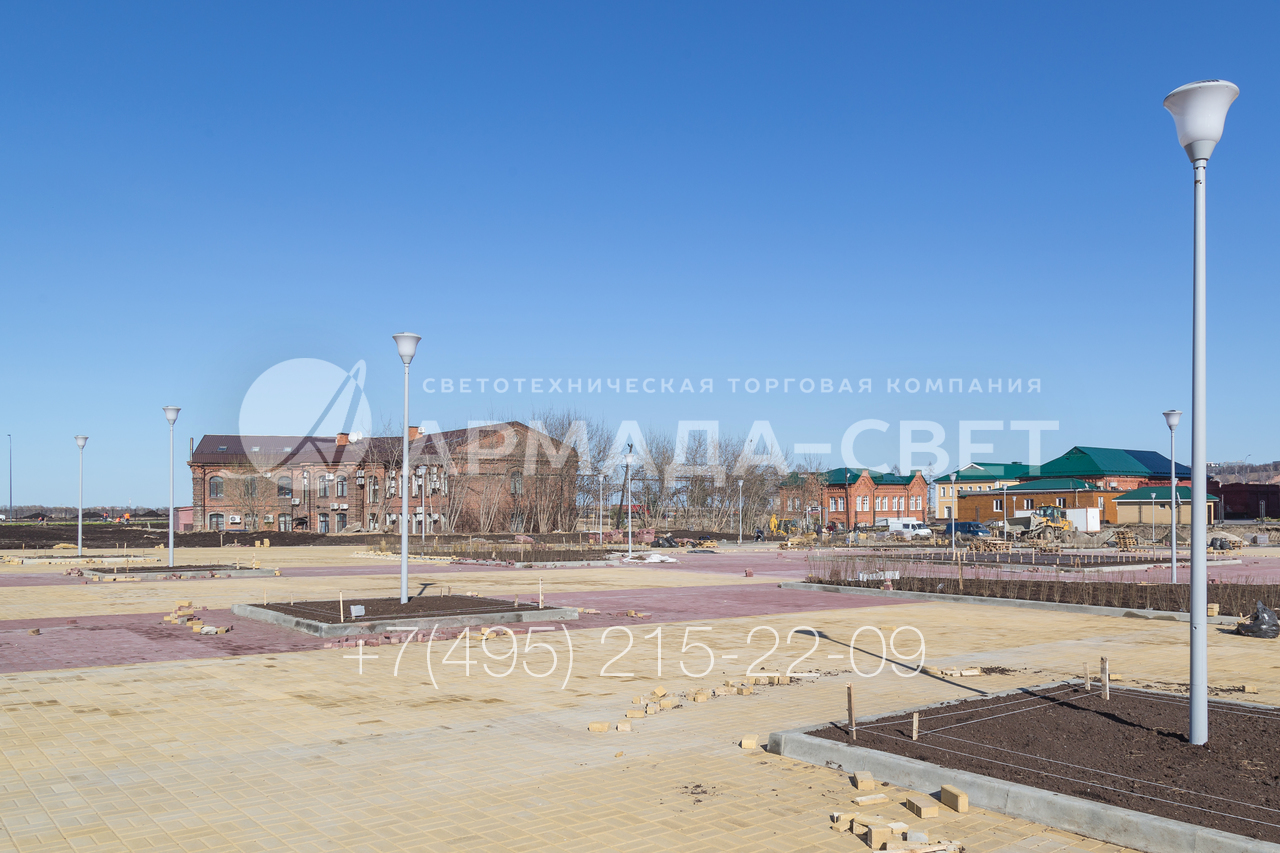

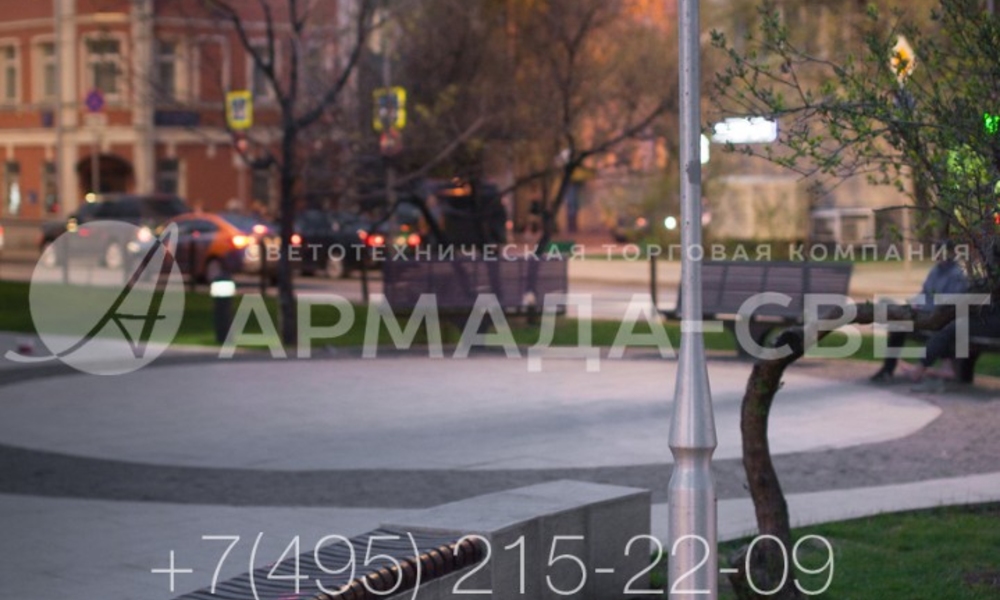

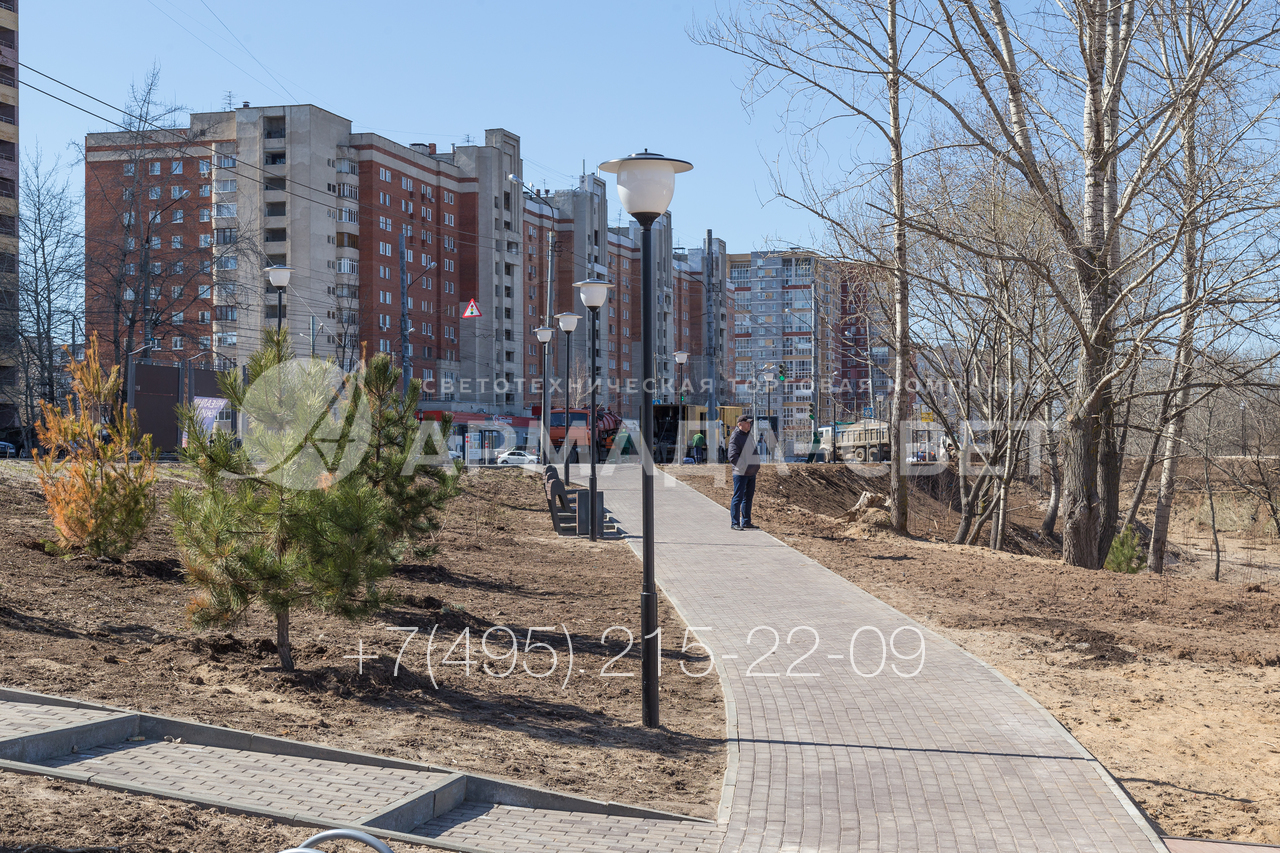

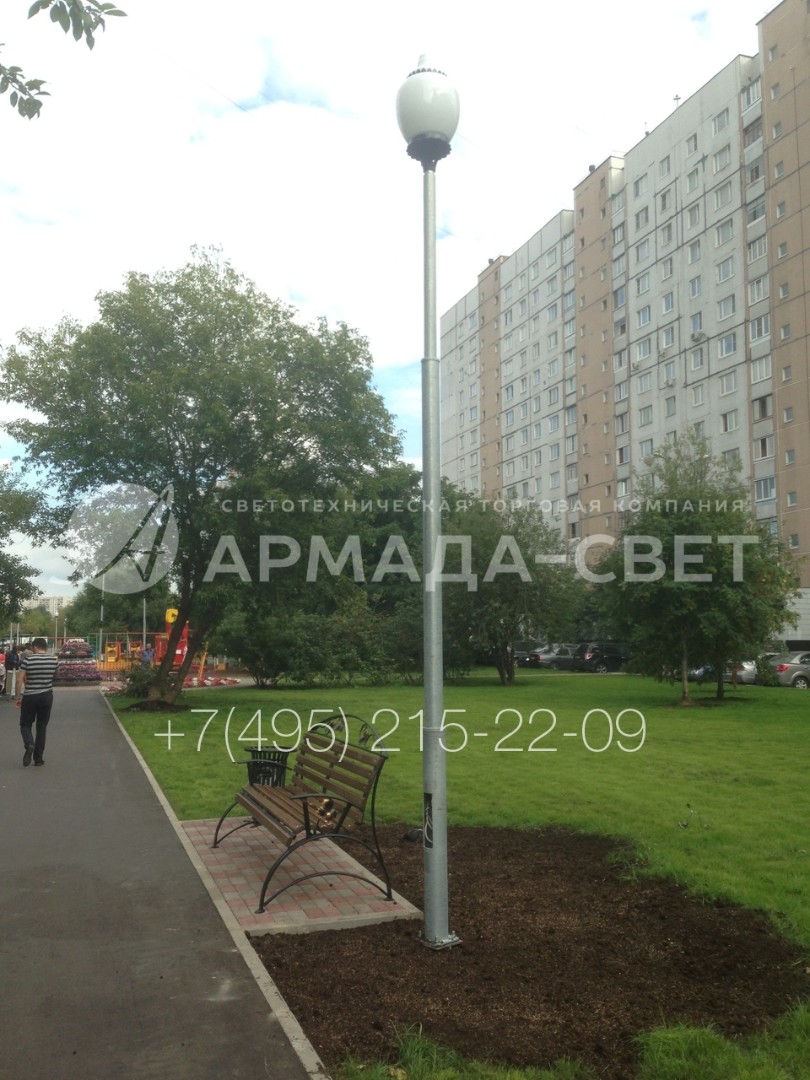

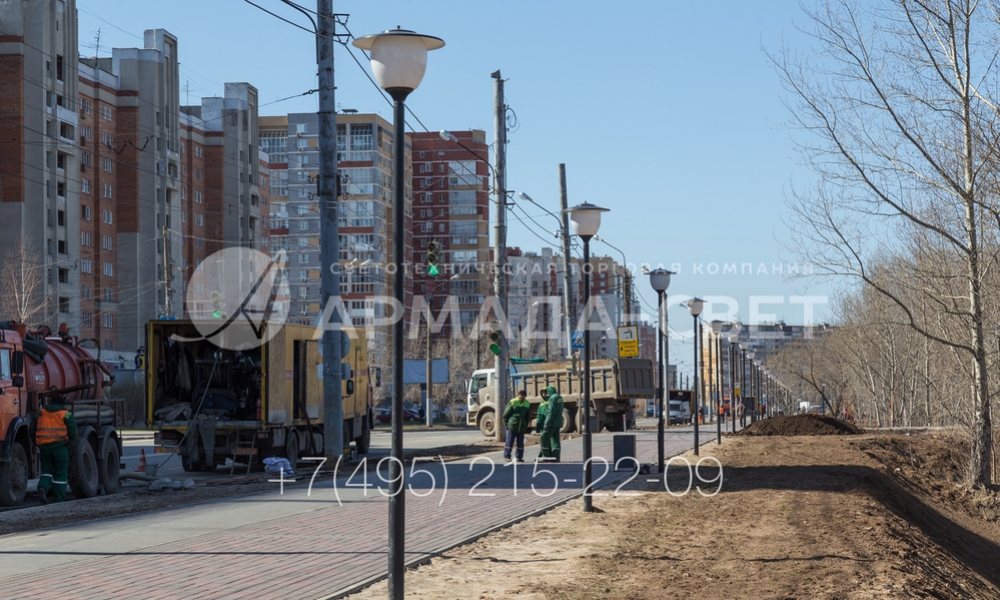

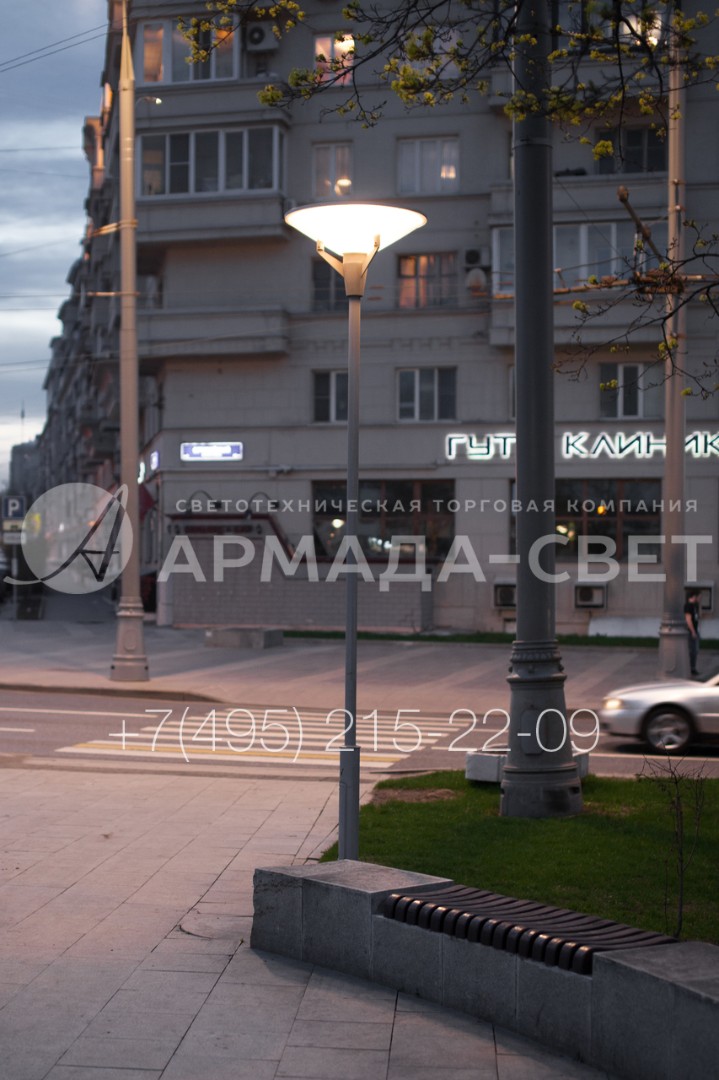

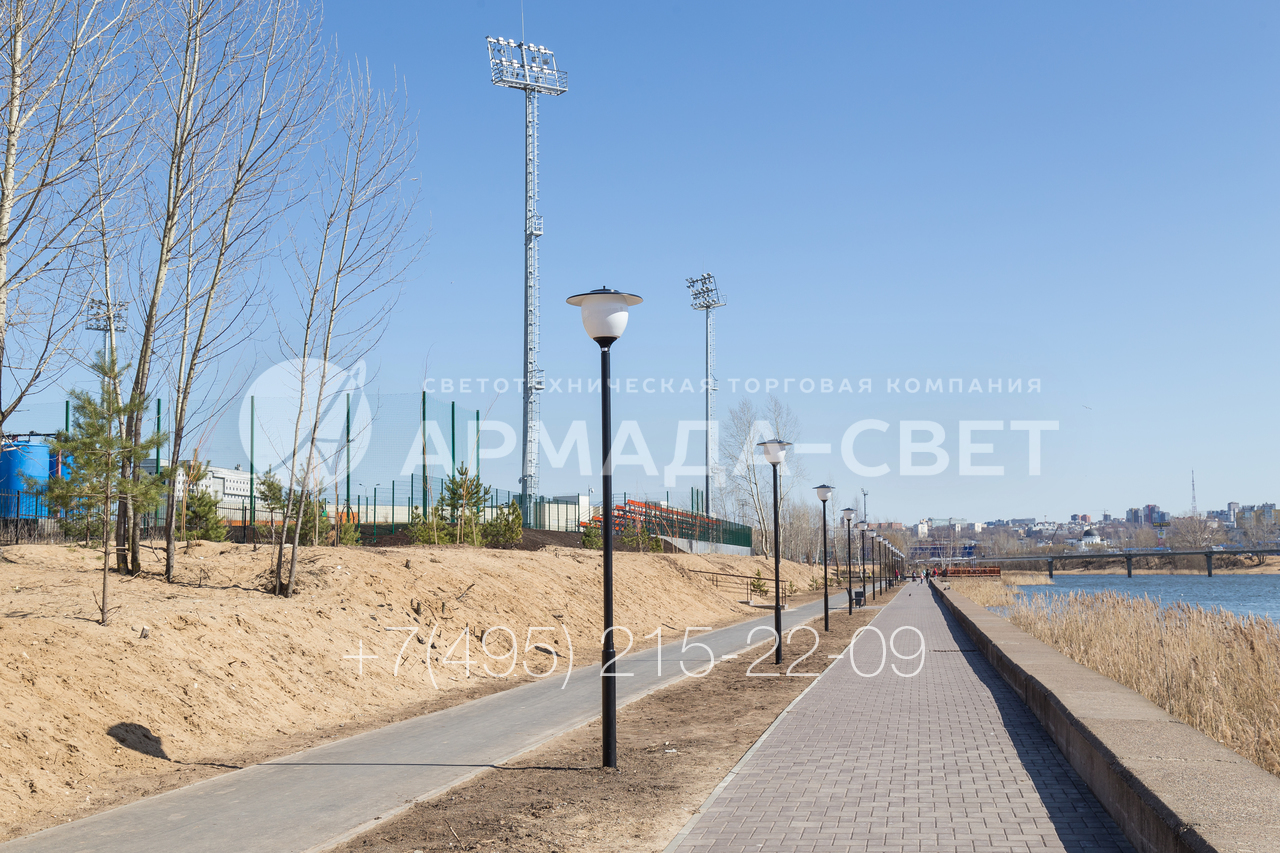

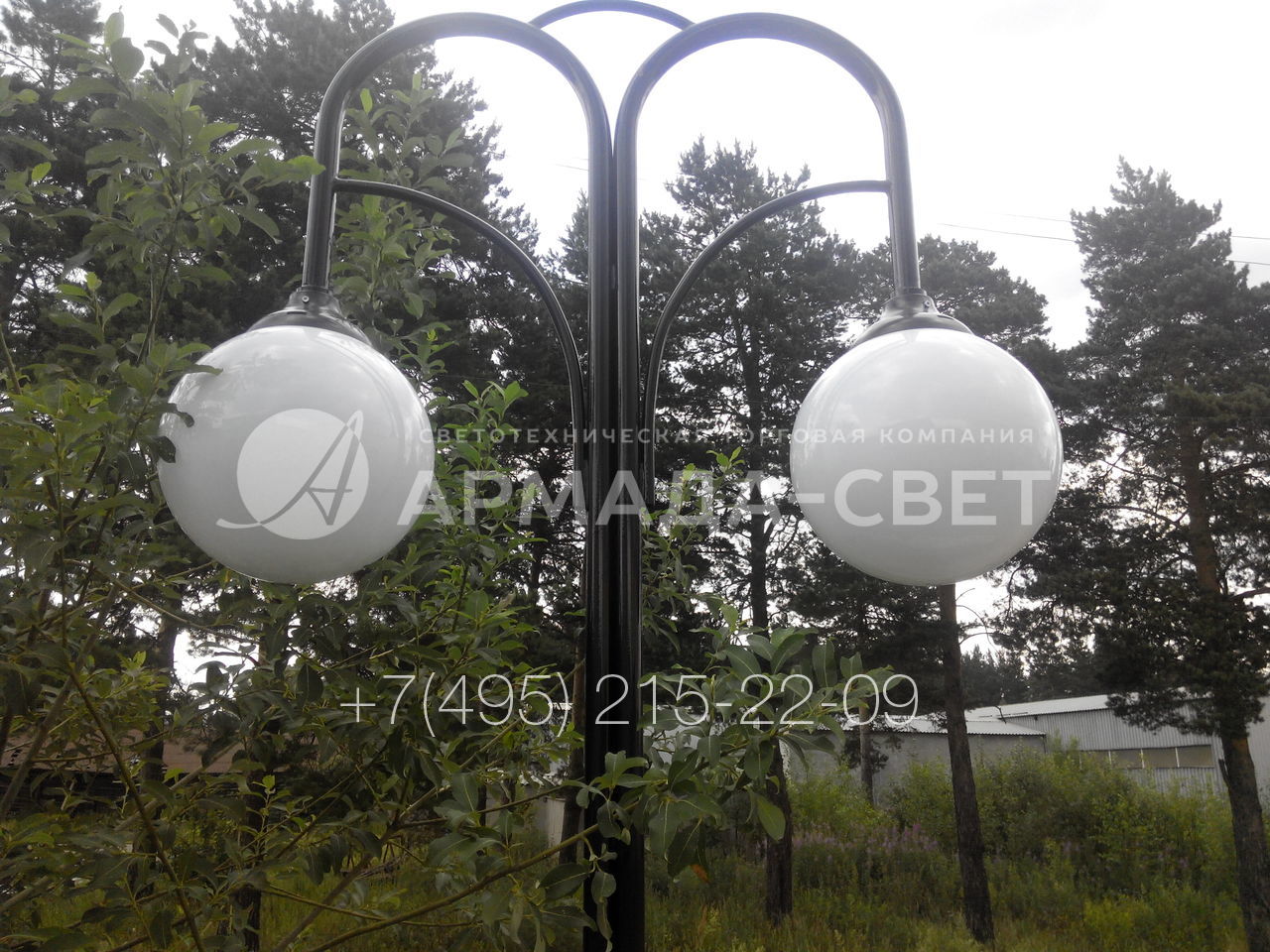

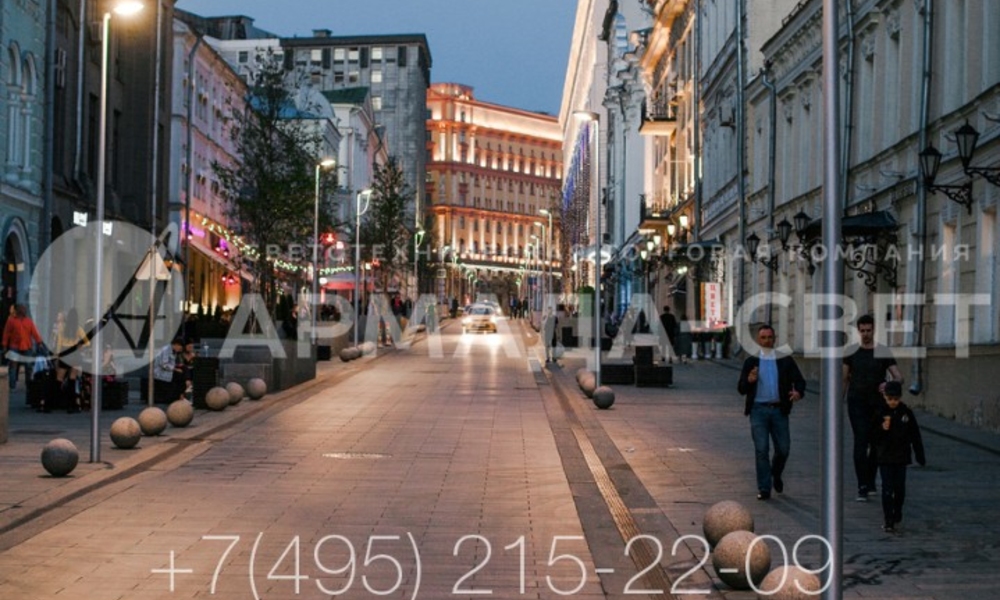

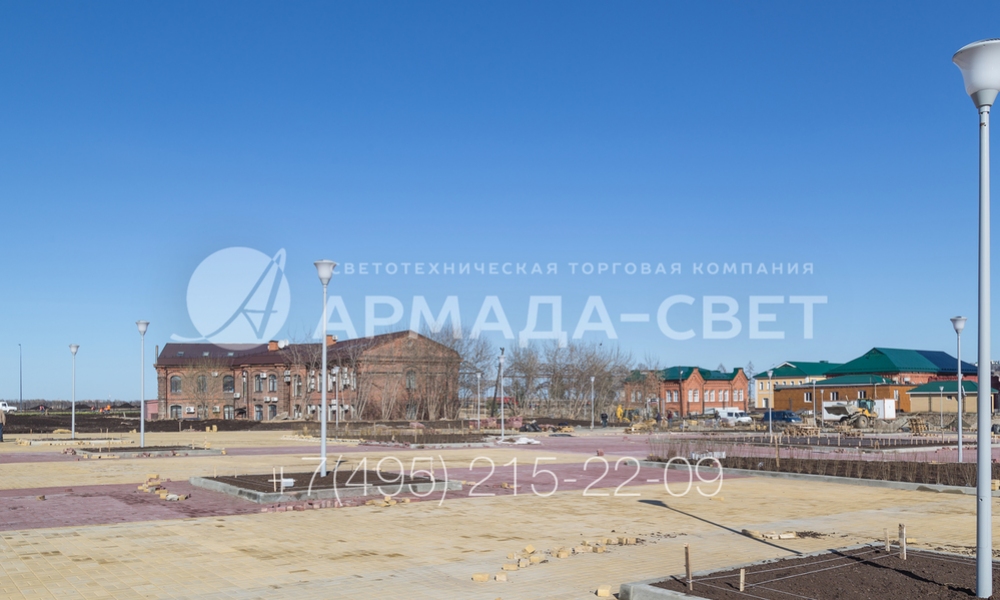

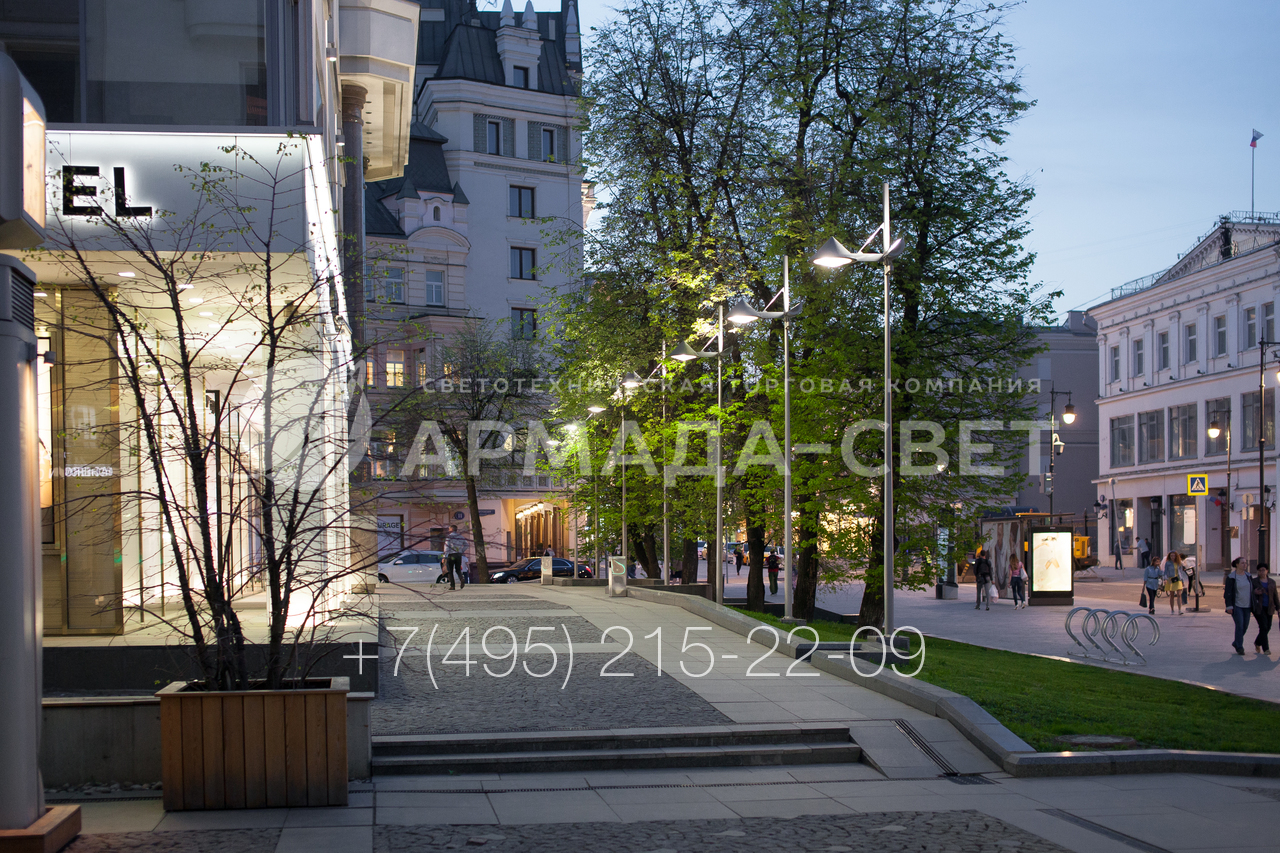

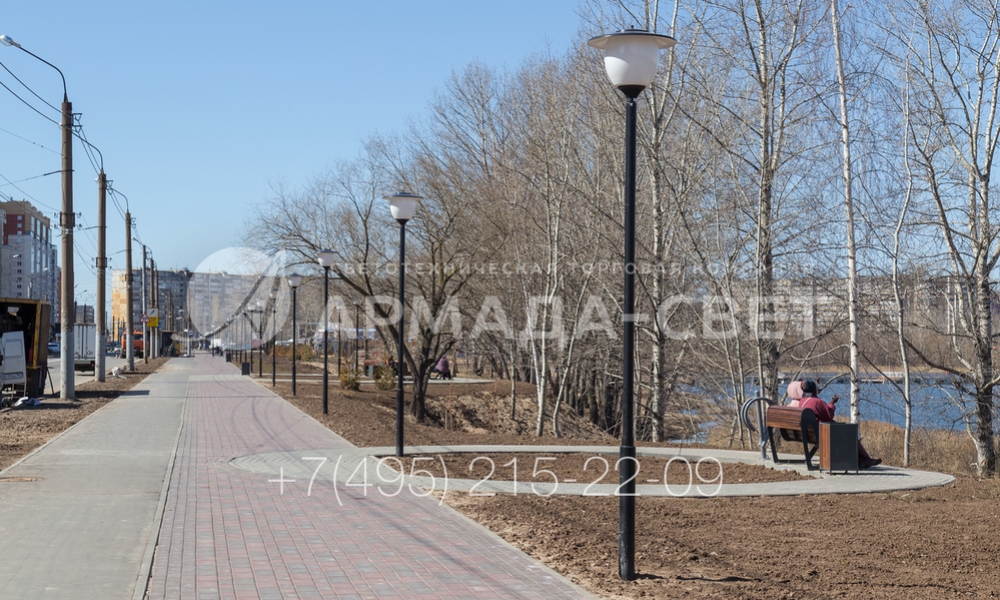

3) На фото представлен пример использования опор типа ОД для освещения сквера в населенном пункте. Благодаря круглому поперечному сечению и серой окраске ствола инженерные конструкции гармонично сочетаются с окружающей растительностью.

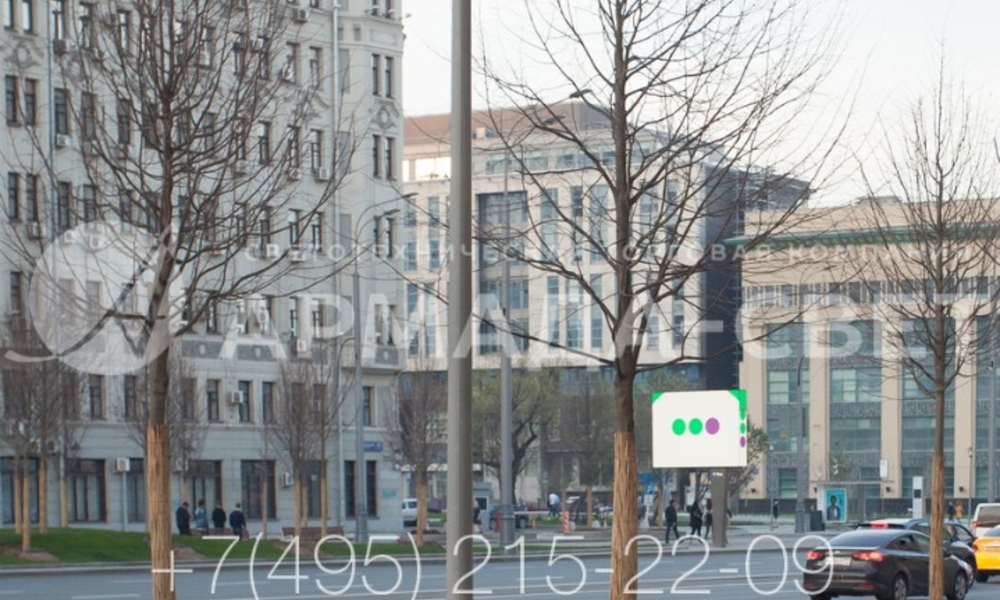

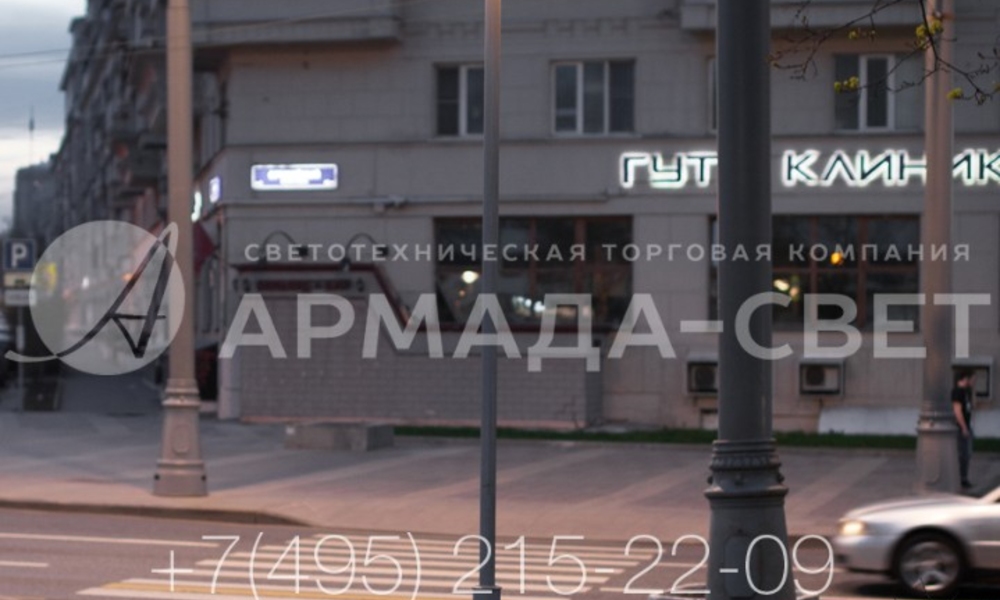

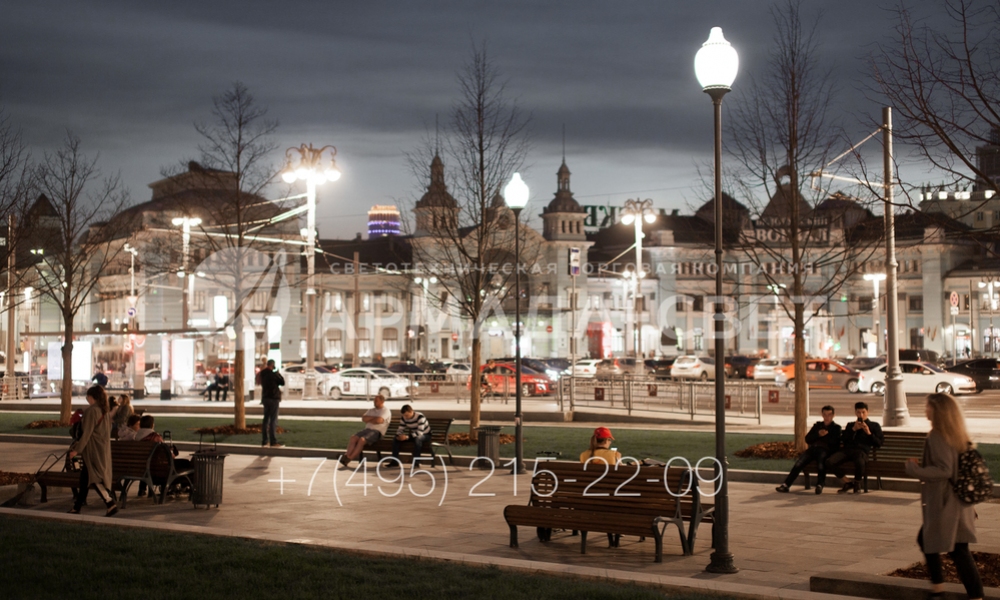

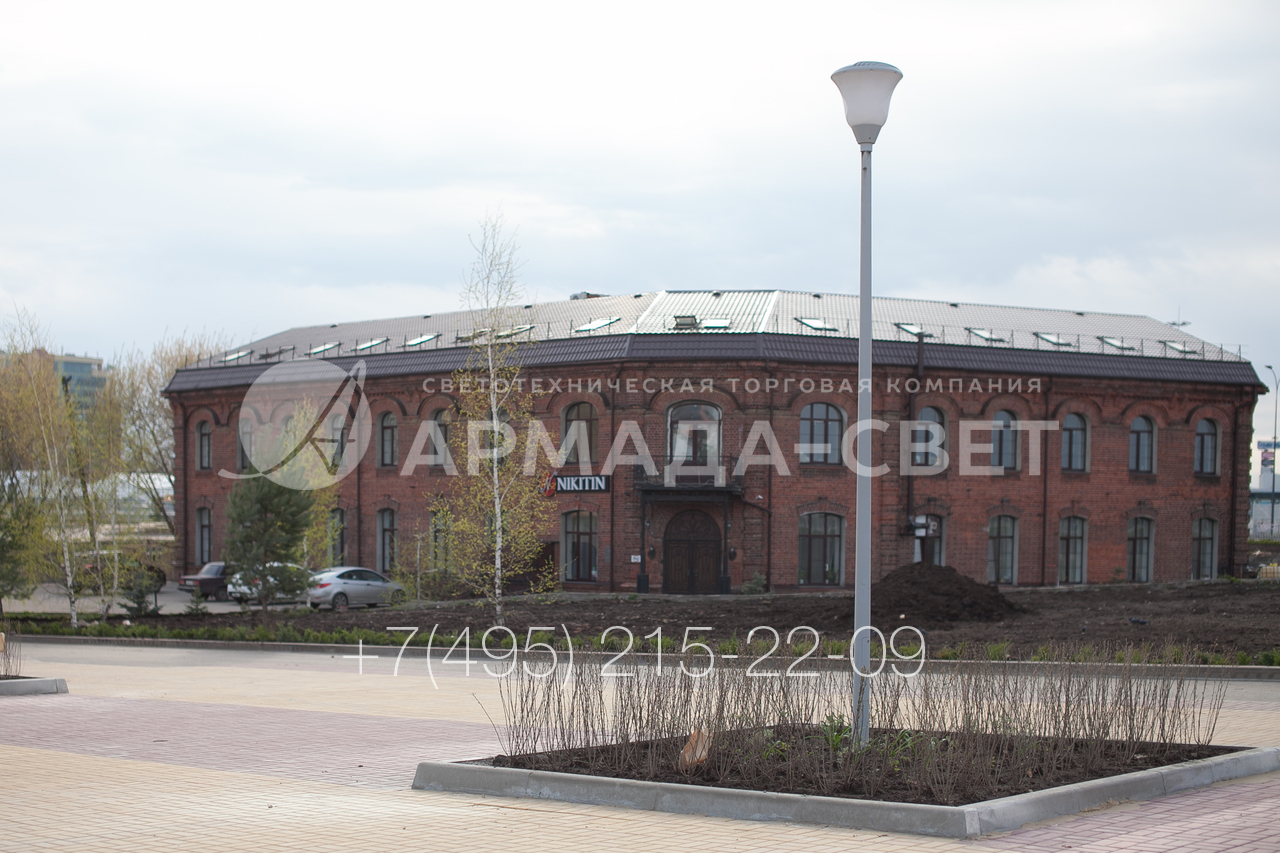

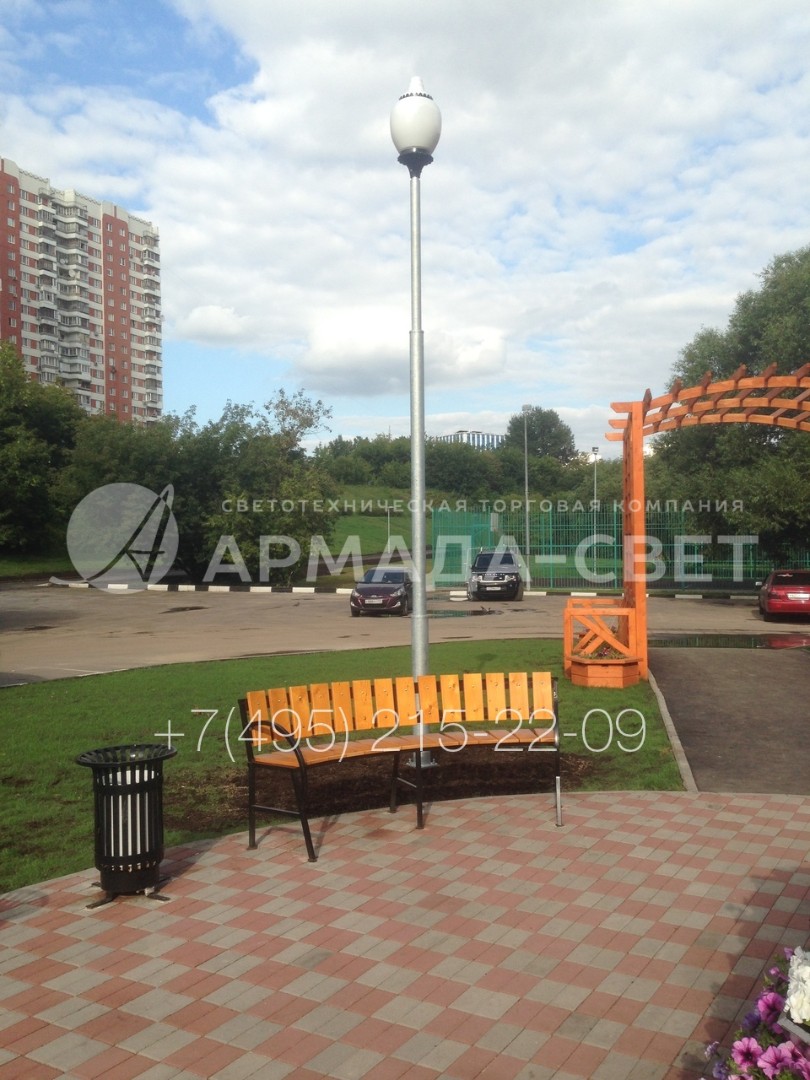

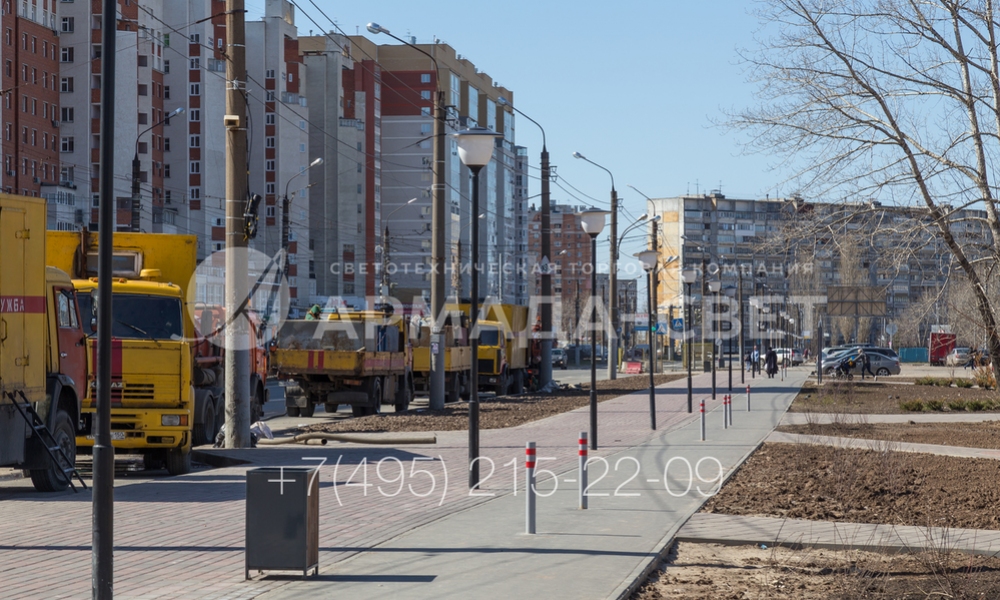

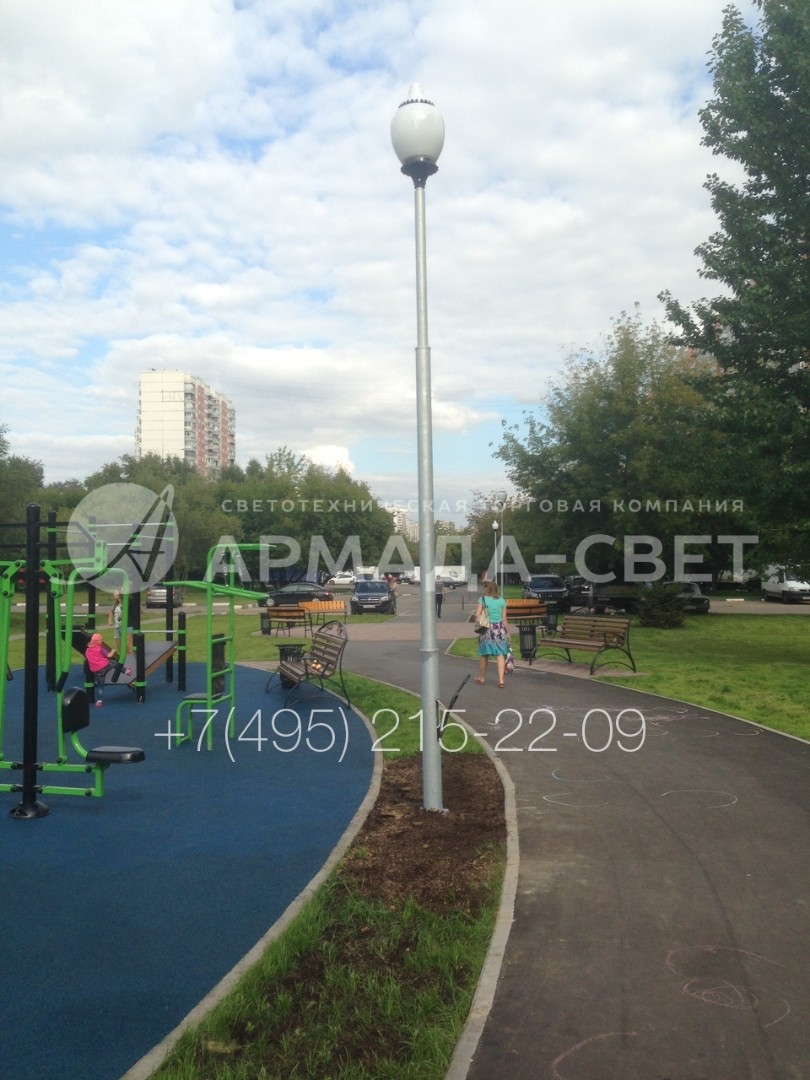

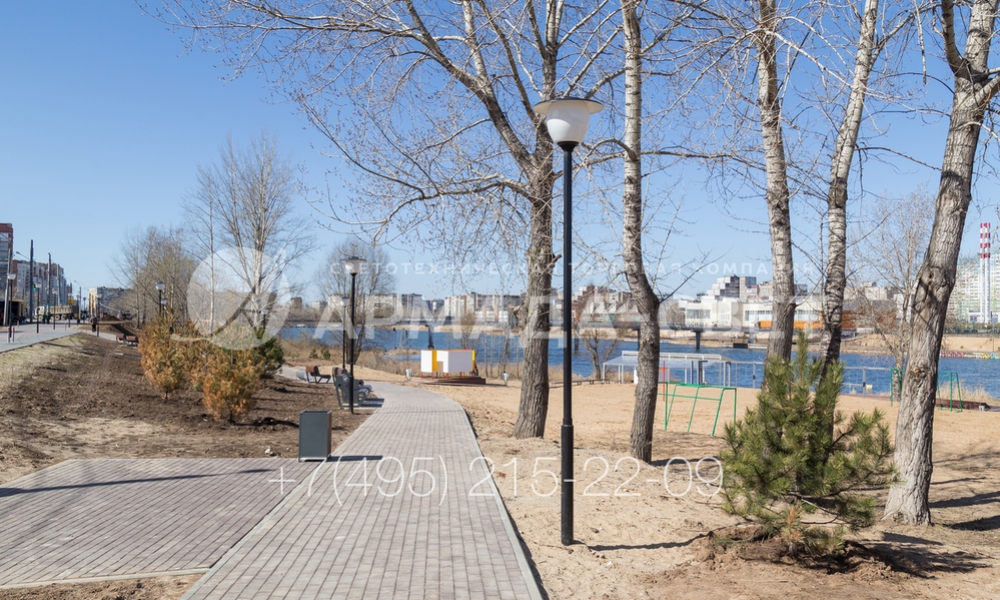

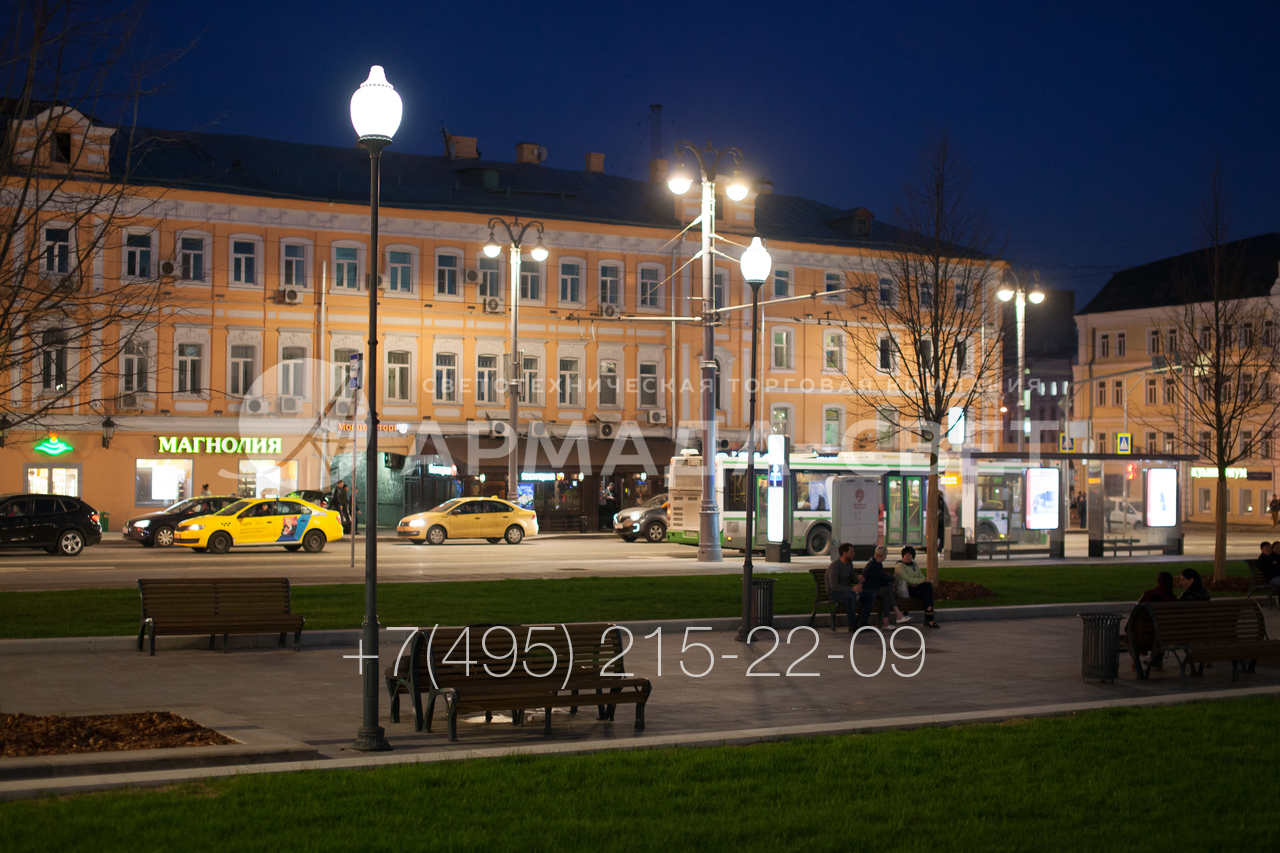

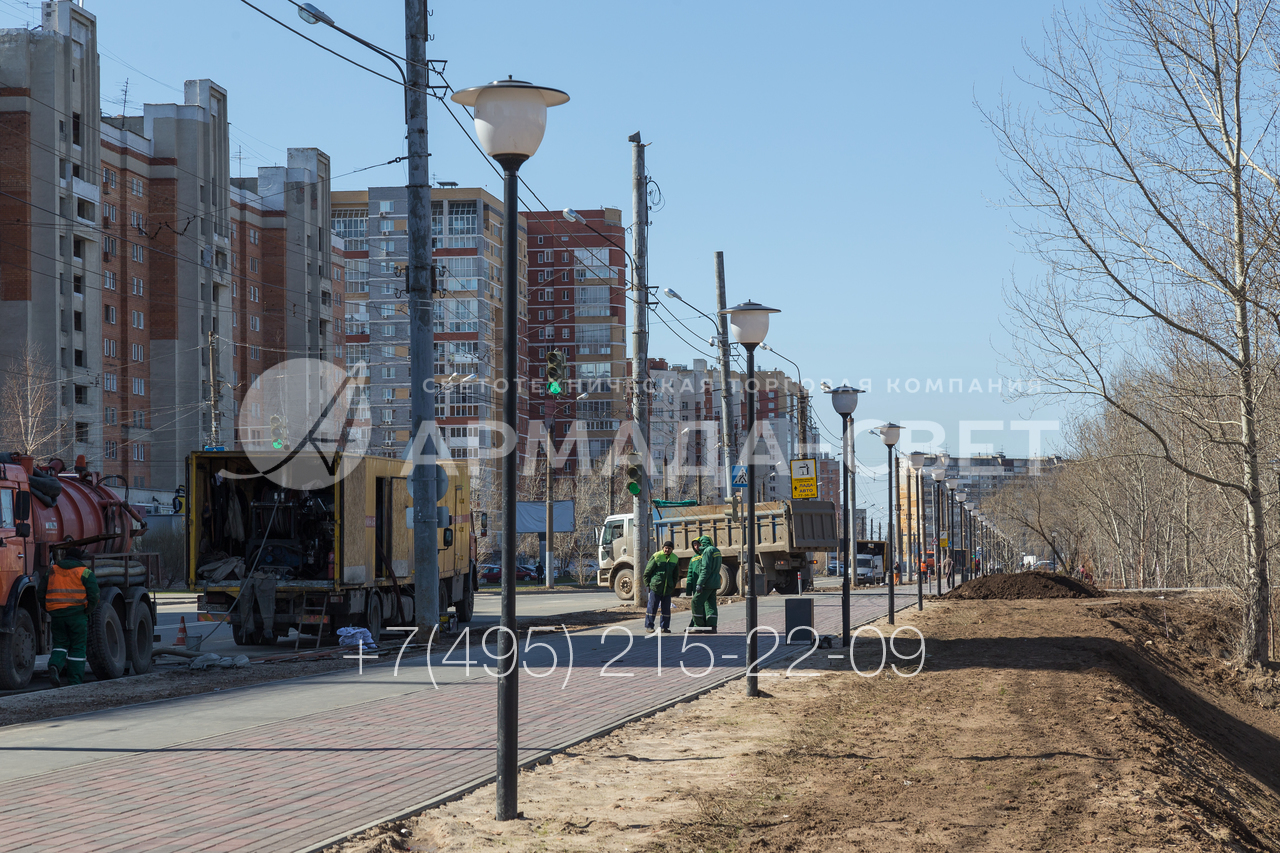

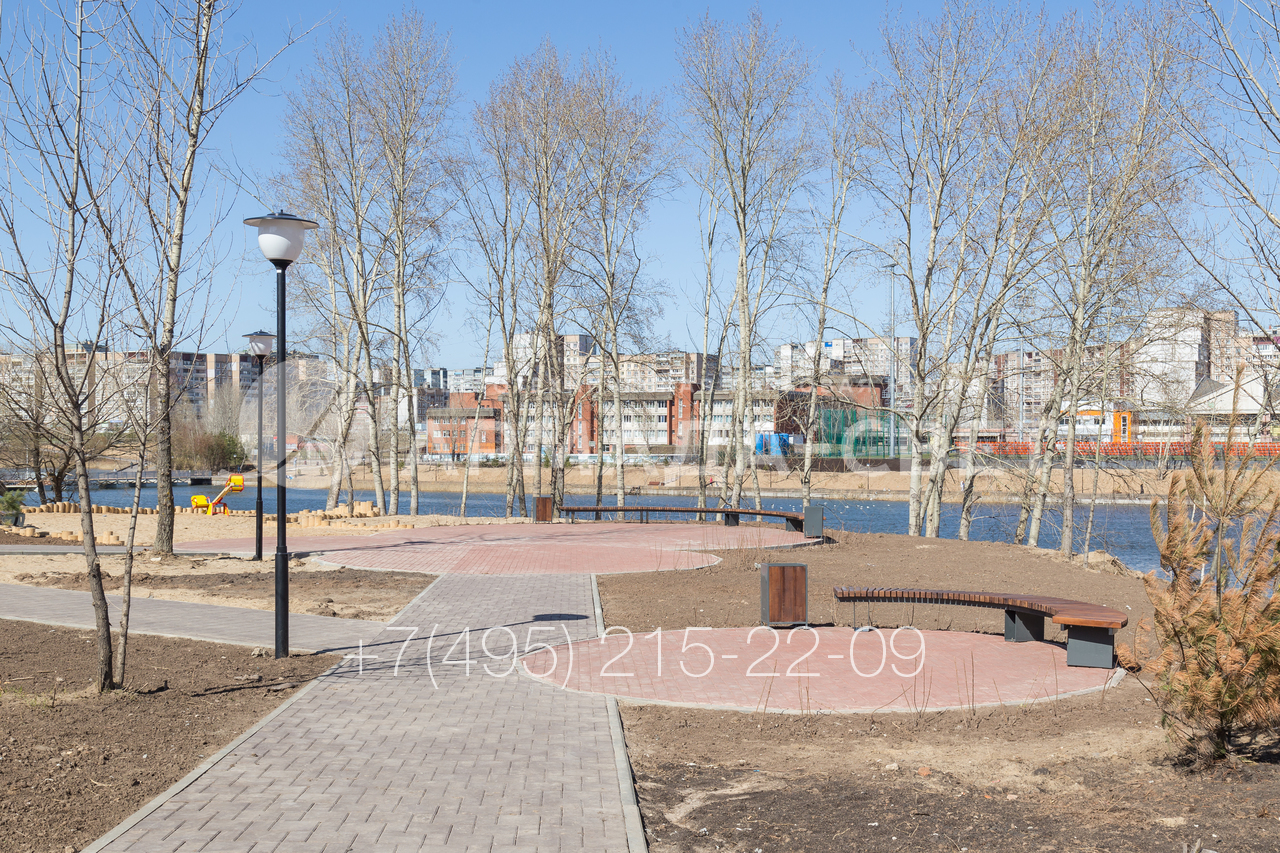

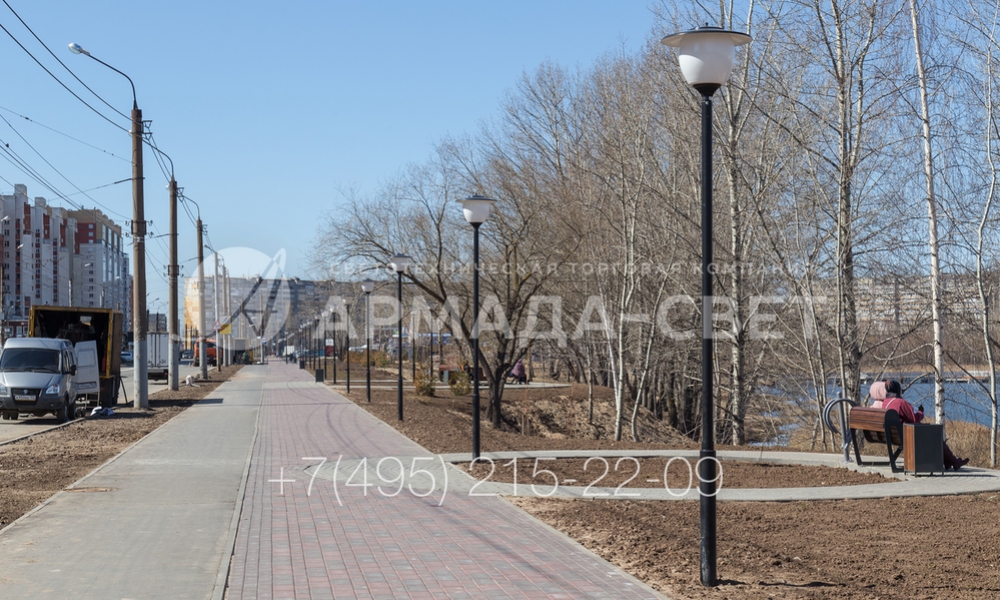

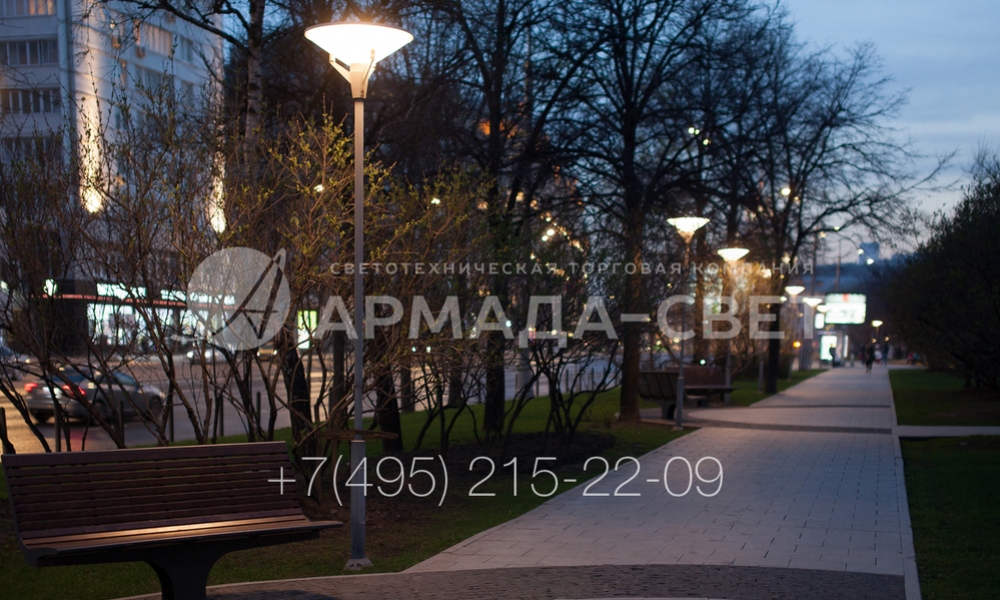

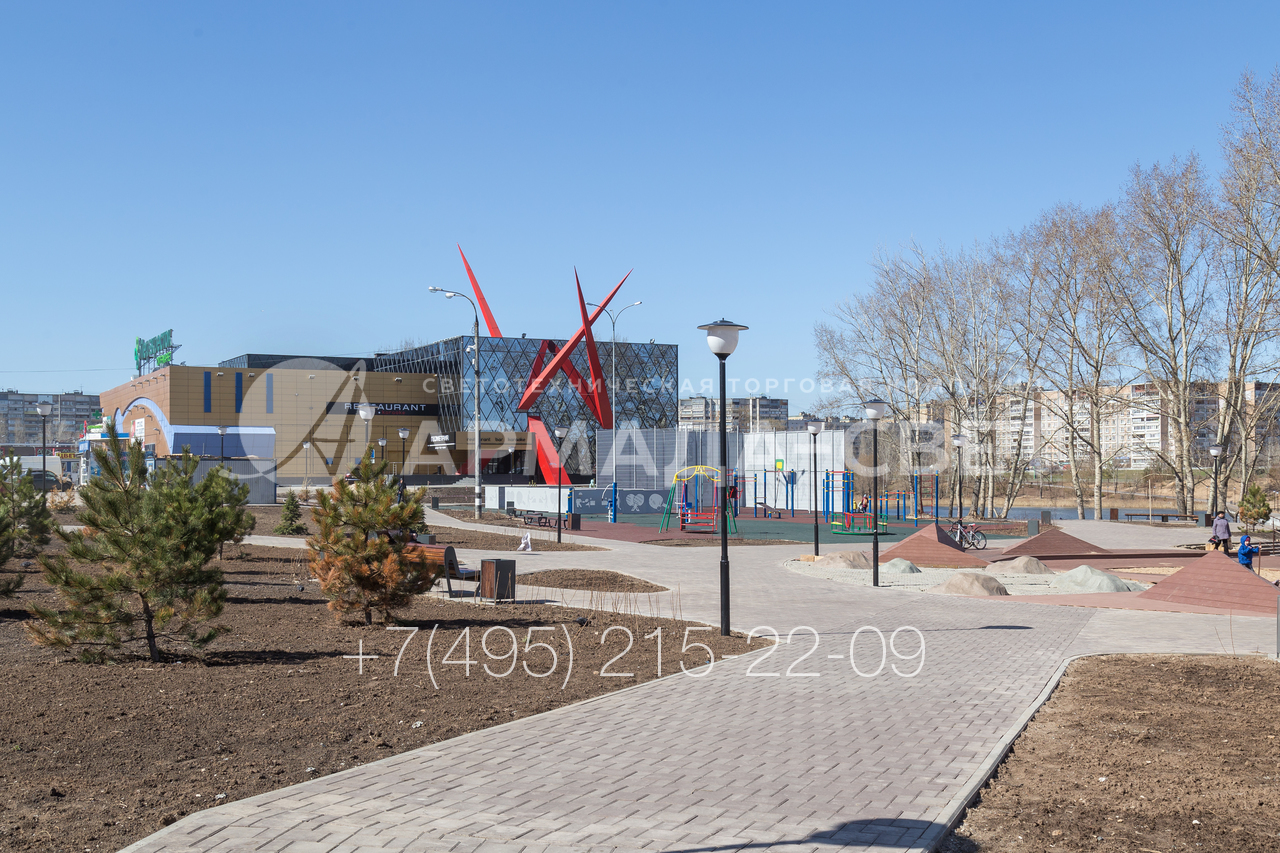

4) Опоры типа ОД могут использоваться в качестве основы для установки разных типов световых приборов. В представленном на фото варианте на оголовке опоры установлен светильник отраженного света для мягкого заливающего освещения сквера.

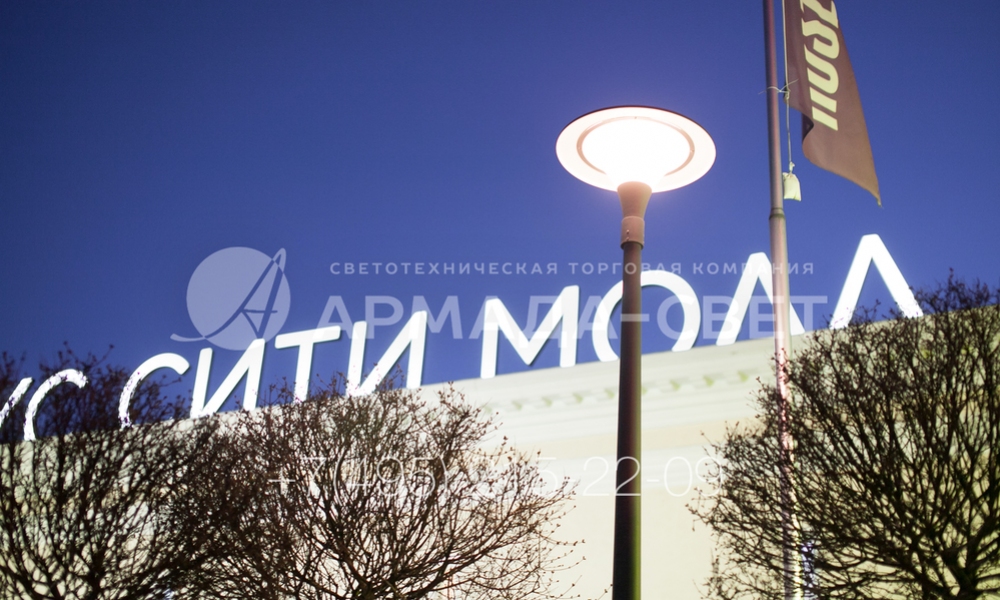

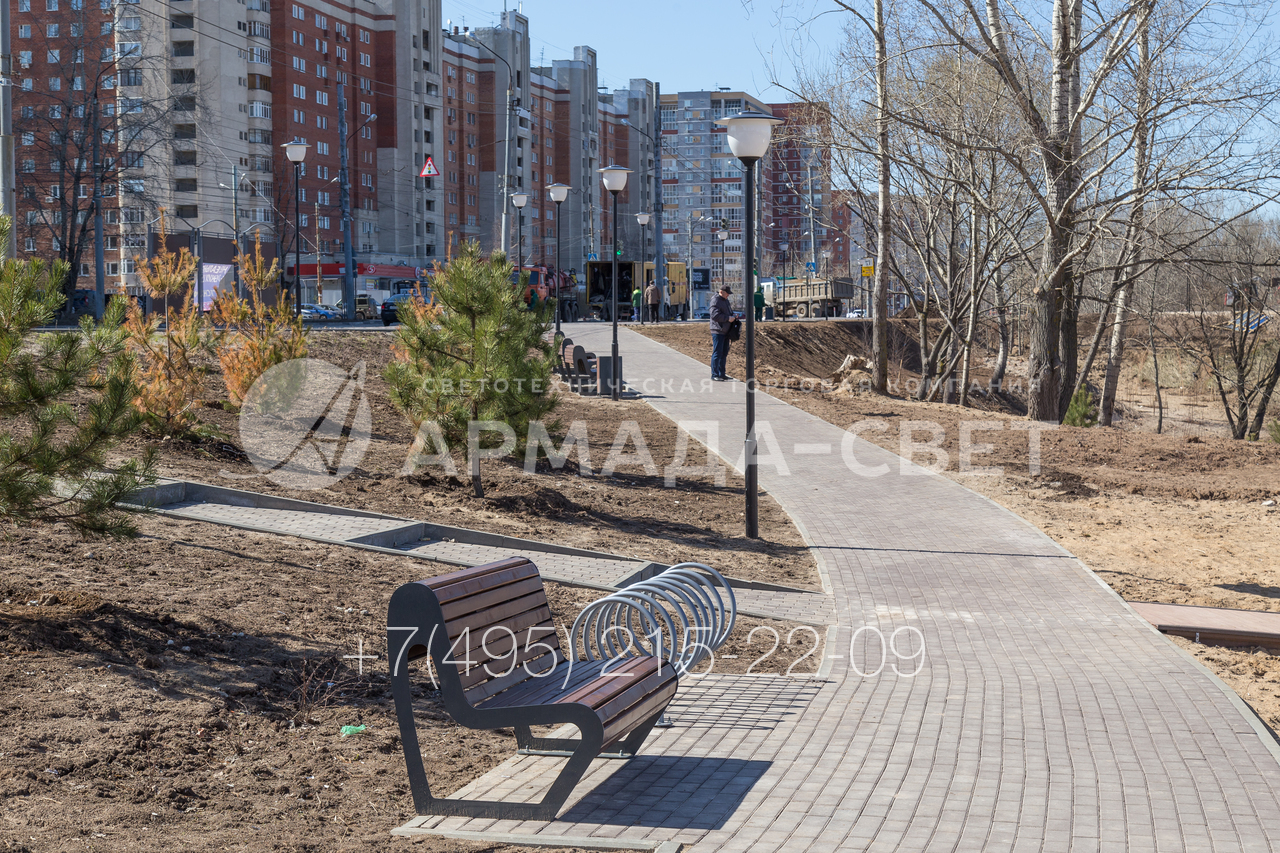

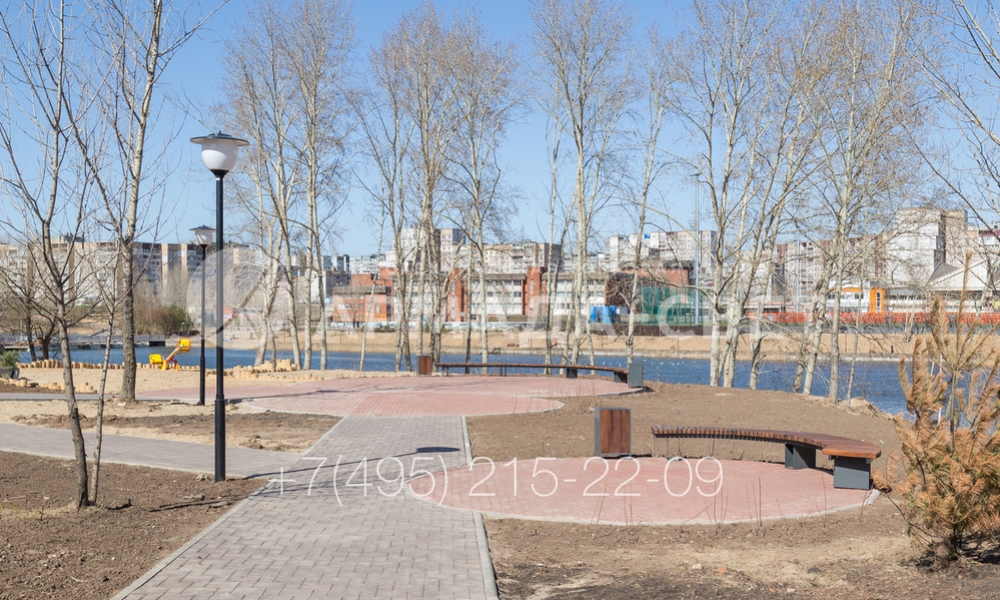

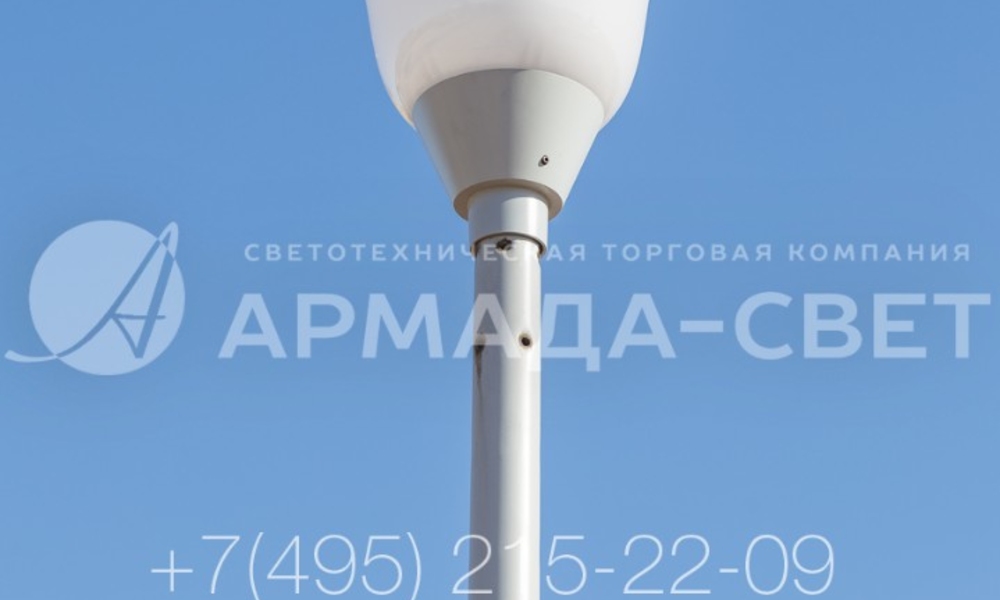

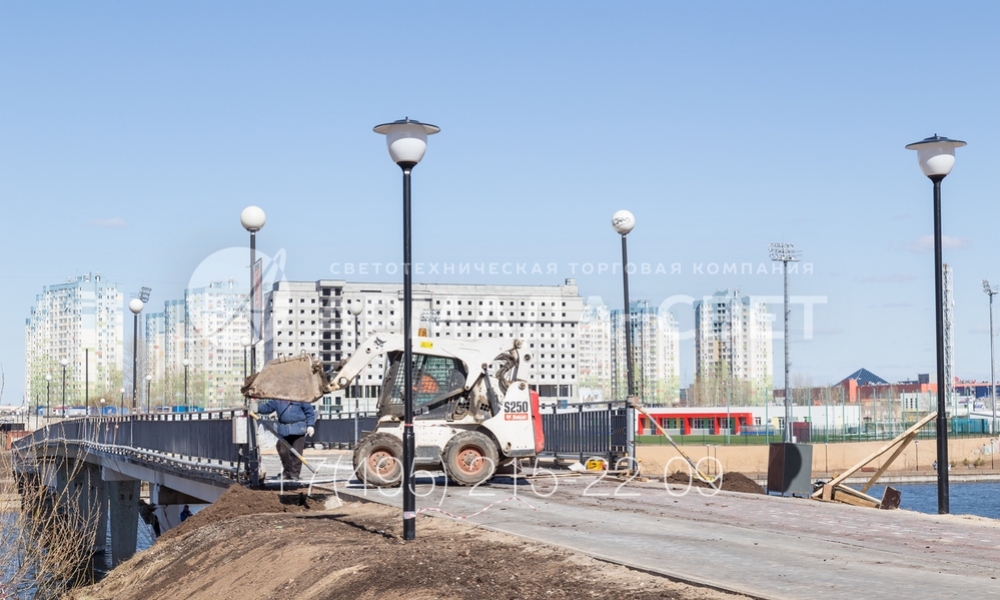

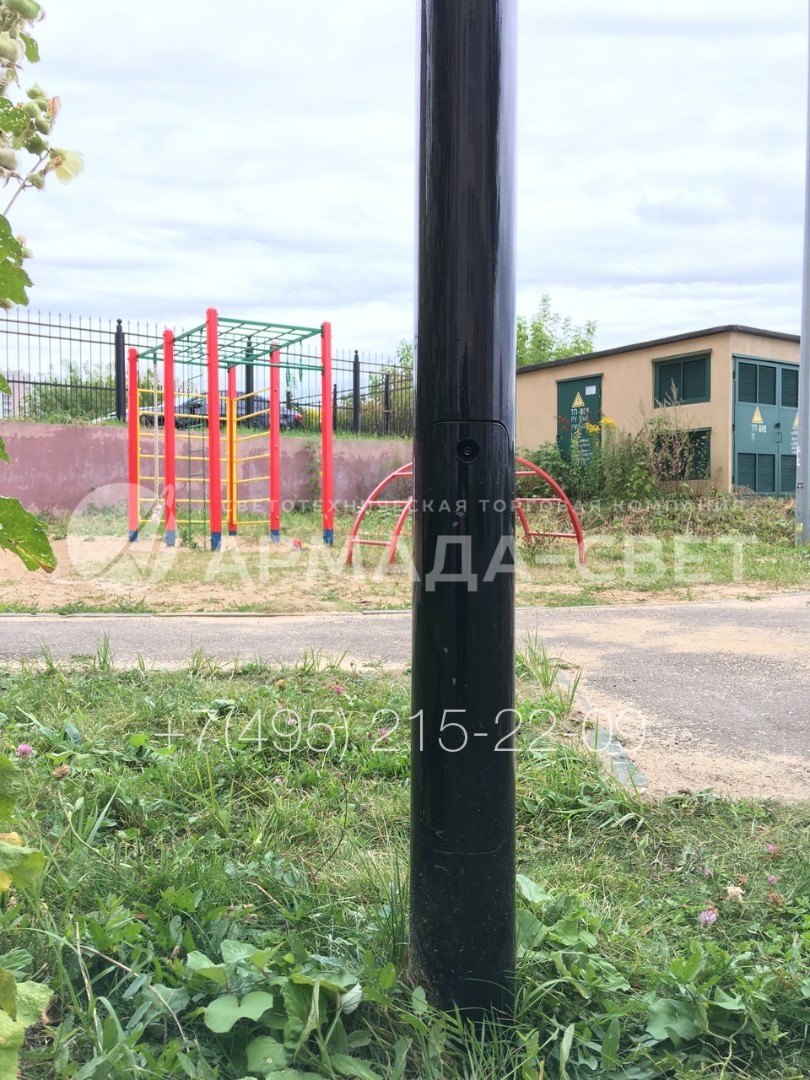

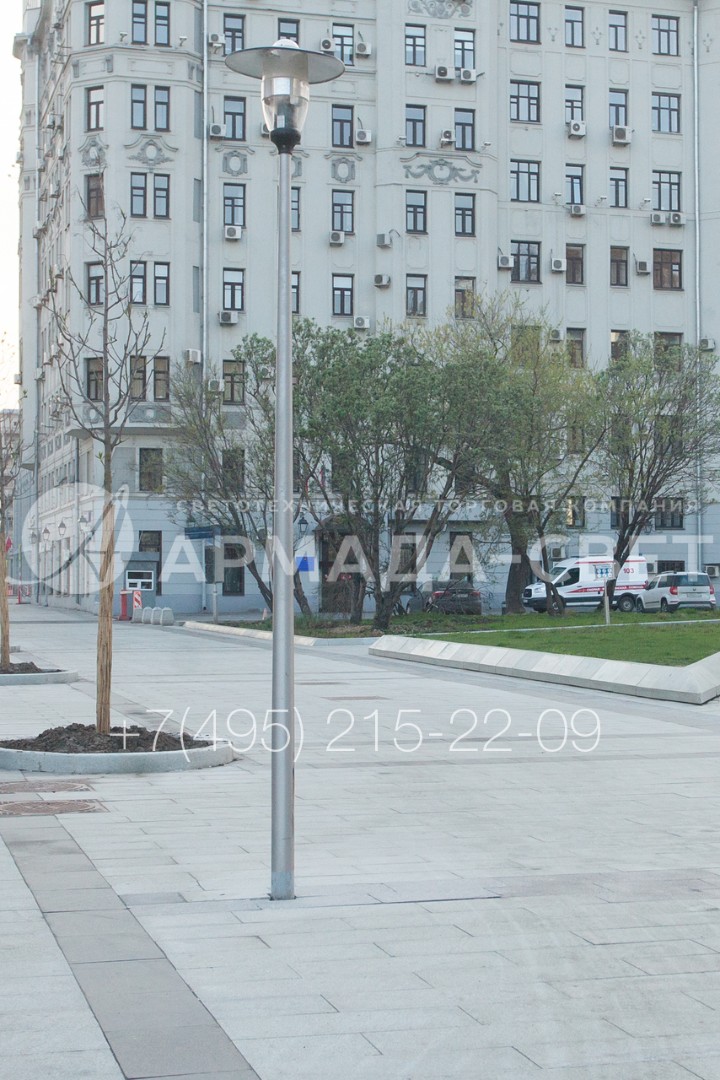

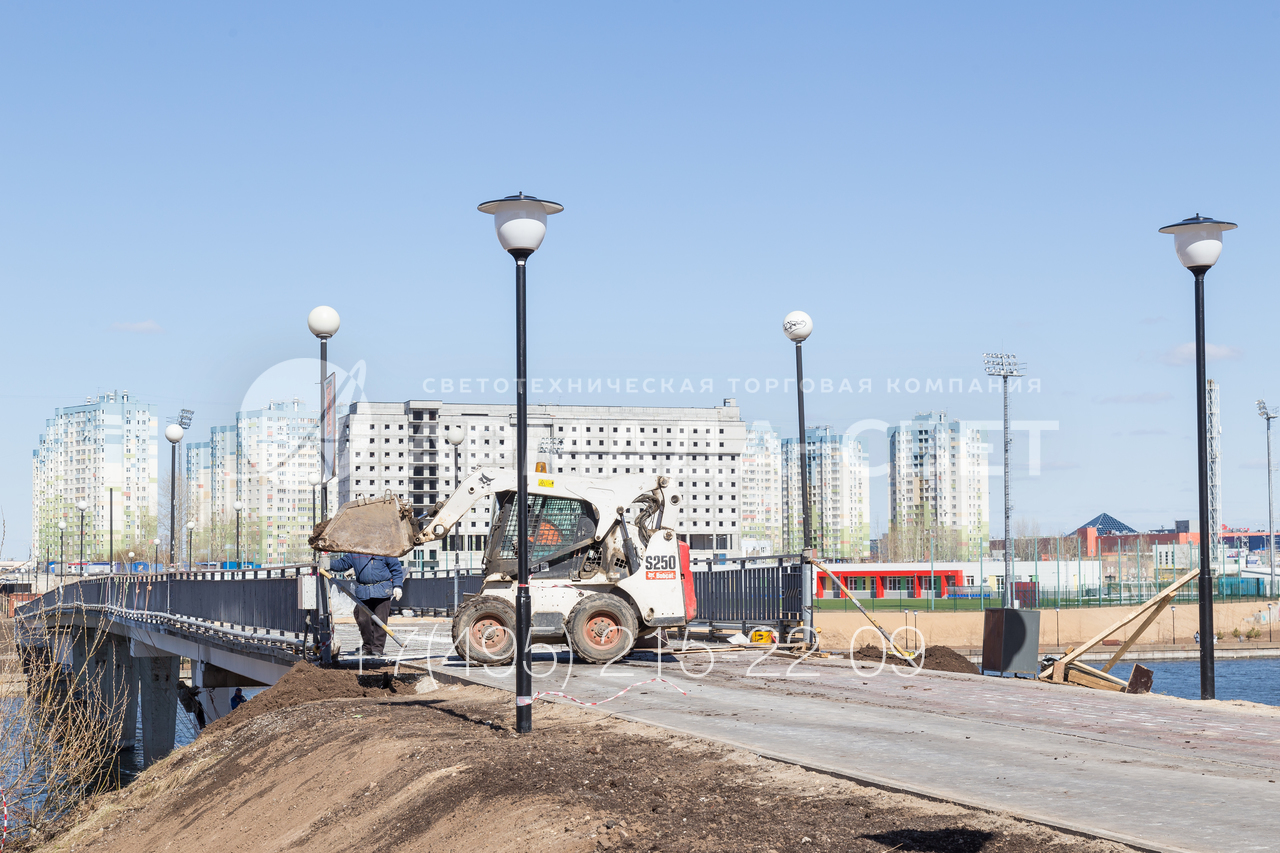

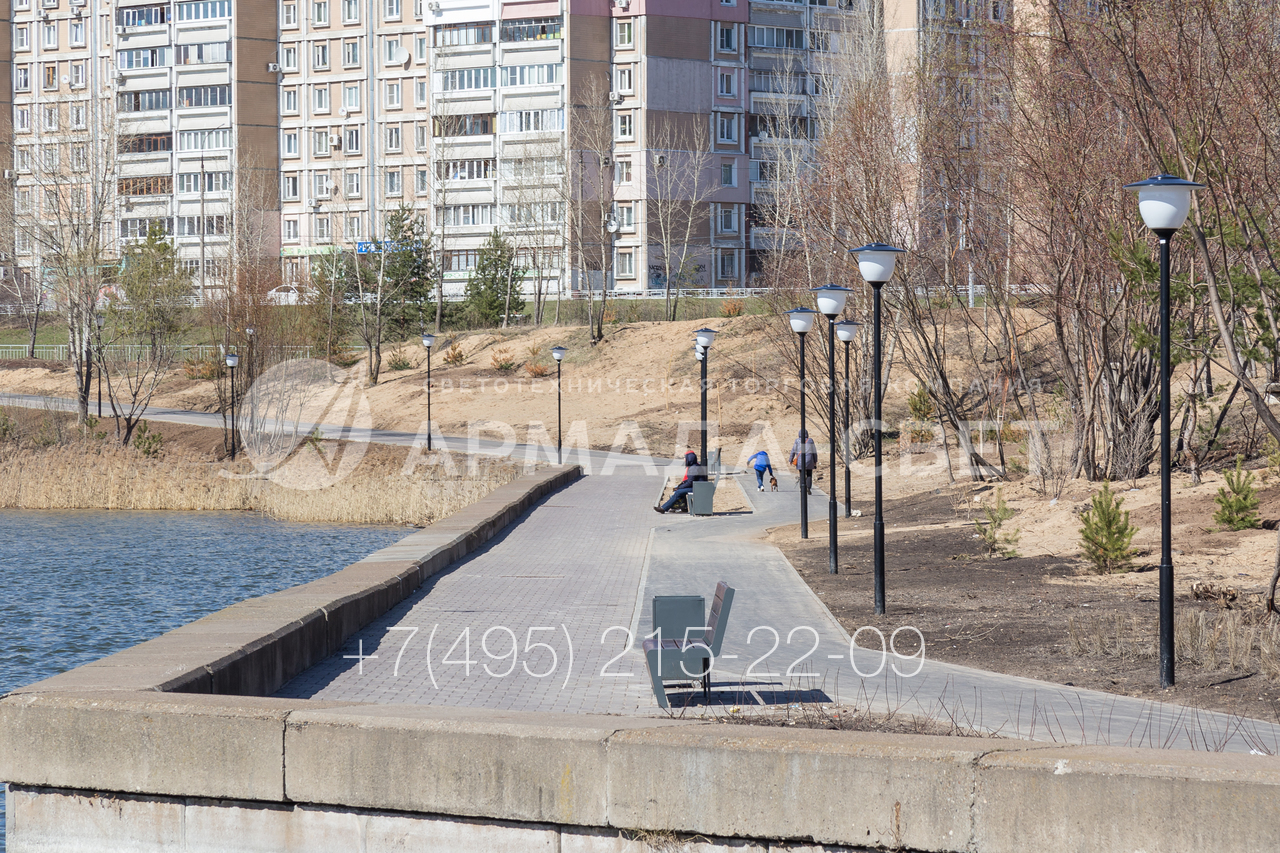

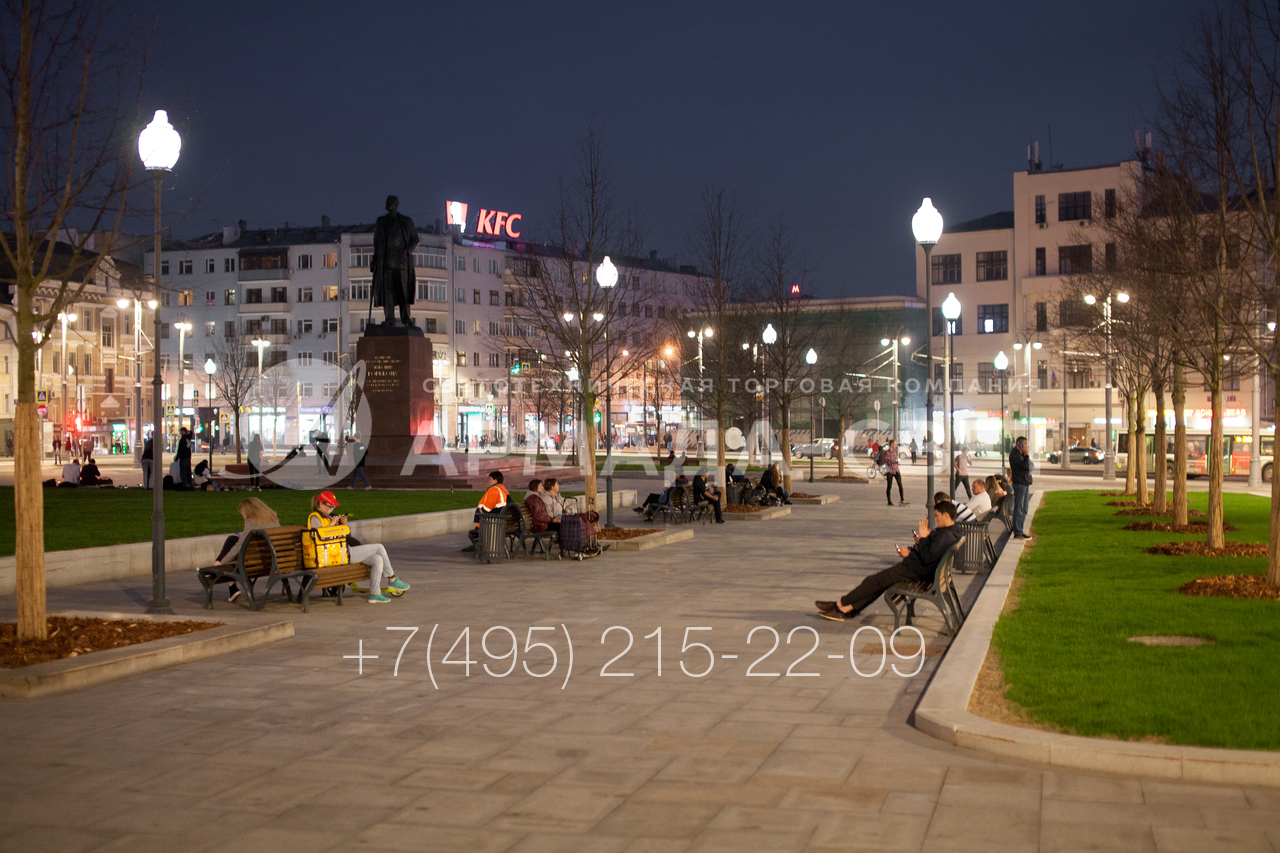

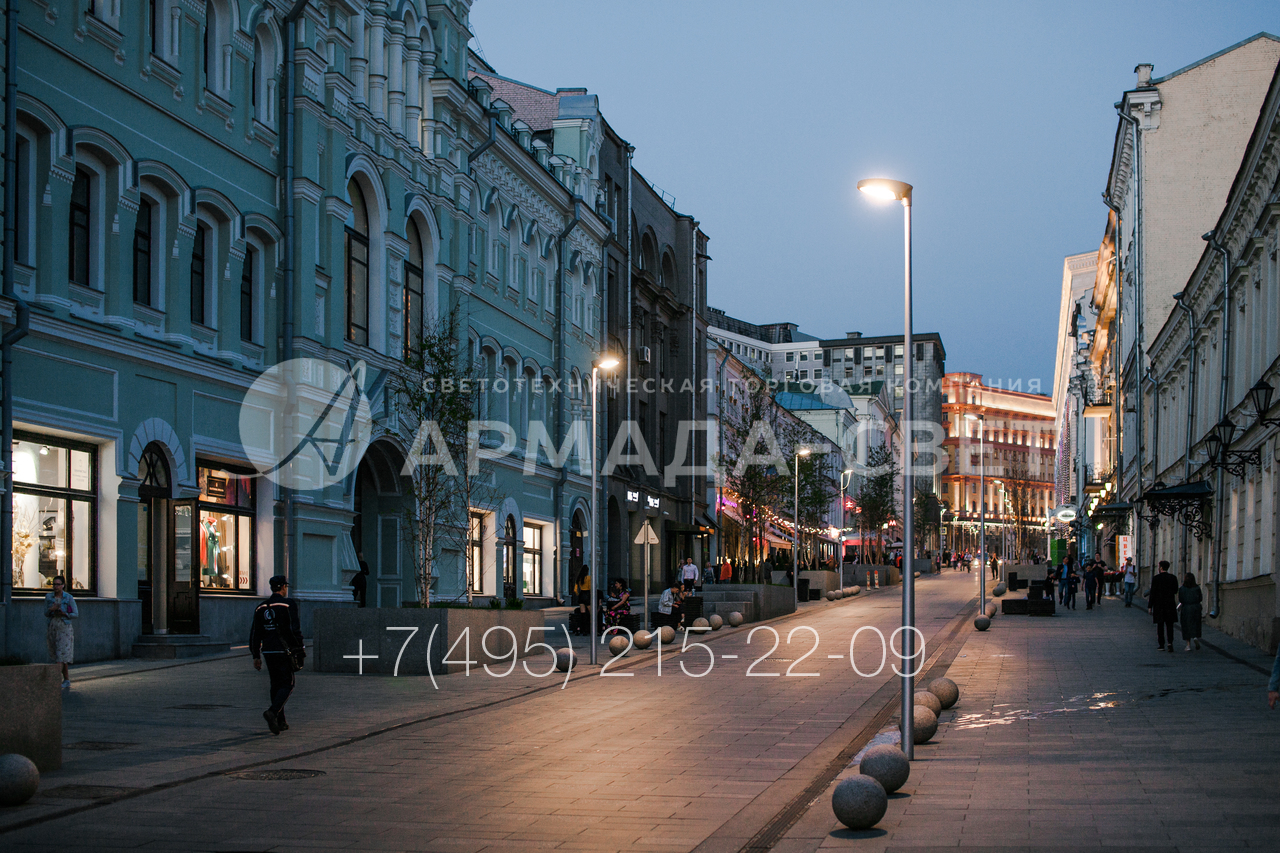

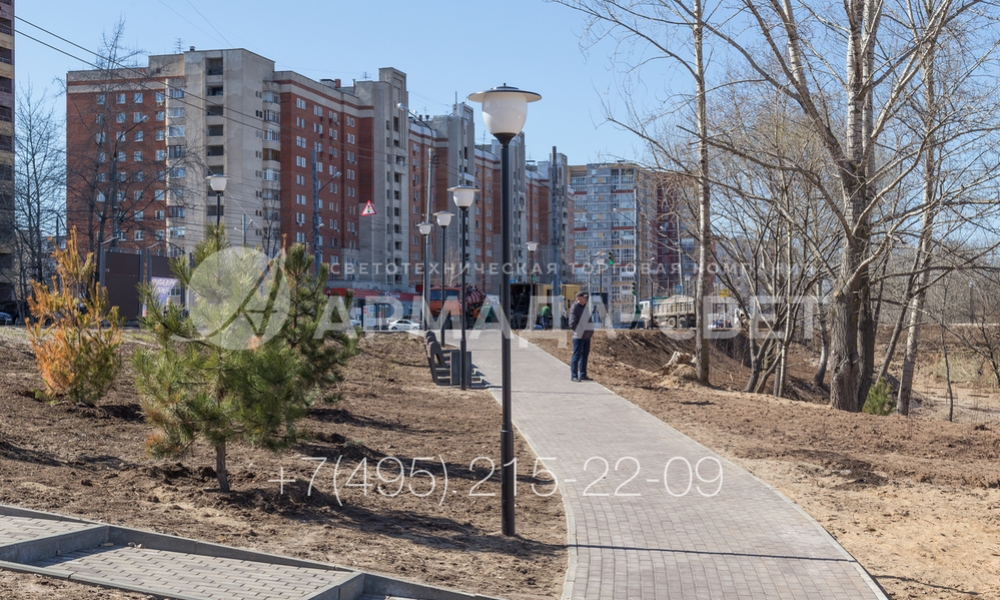

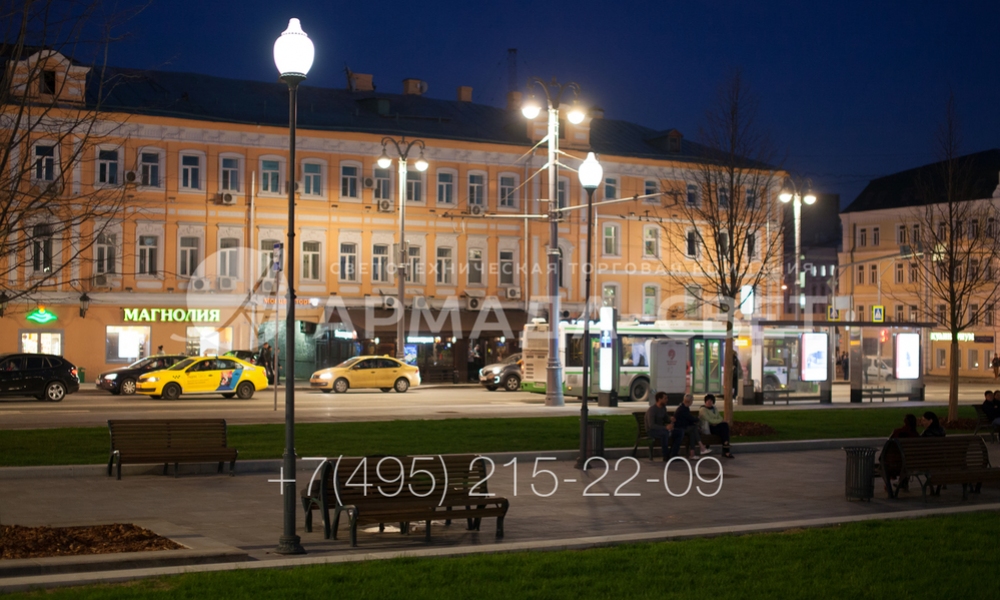

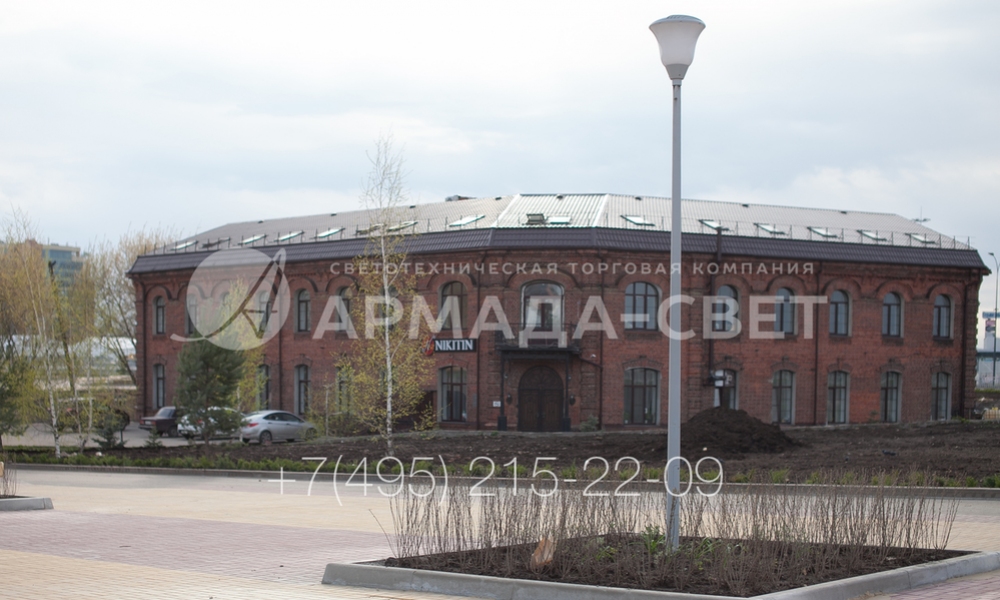

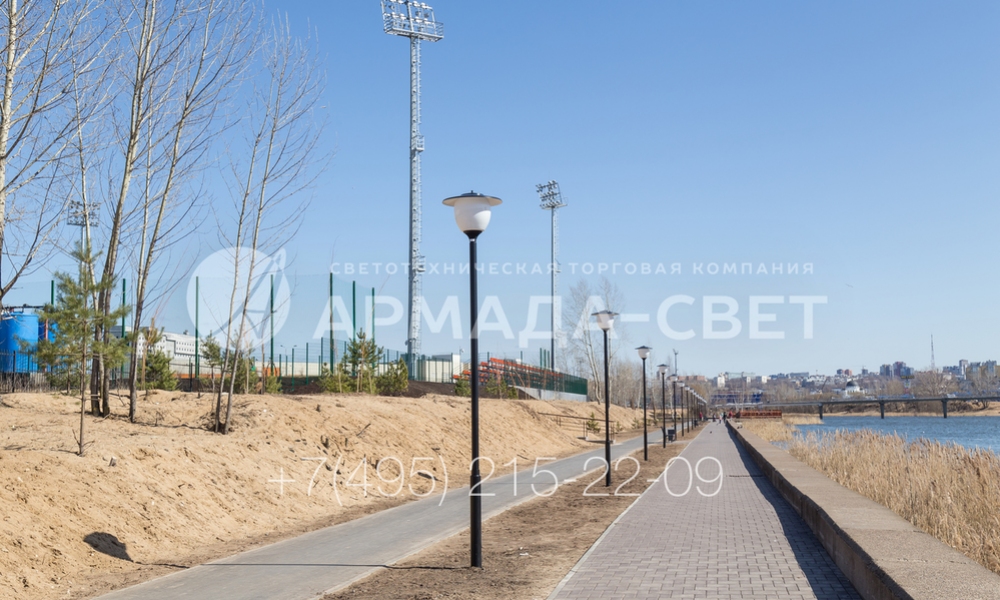

5) Осветительные опоры ОД делаются из трубного стального проката. Производитель самостоятельно выбирает толщину стенок и марку стали из типовой технической документации или согласно утвержденному проекту.

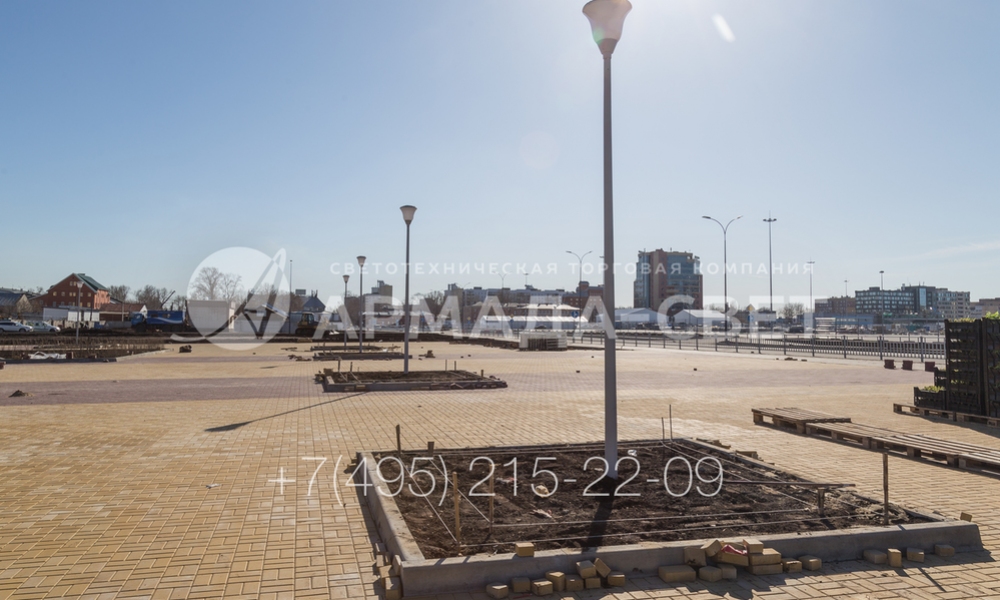

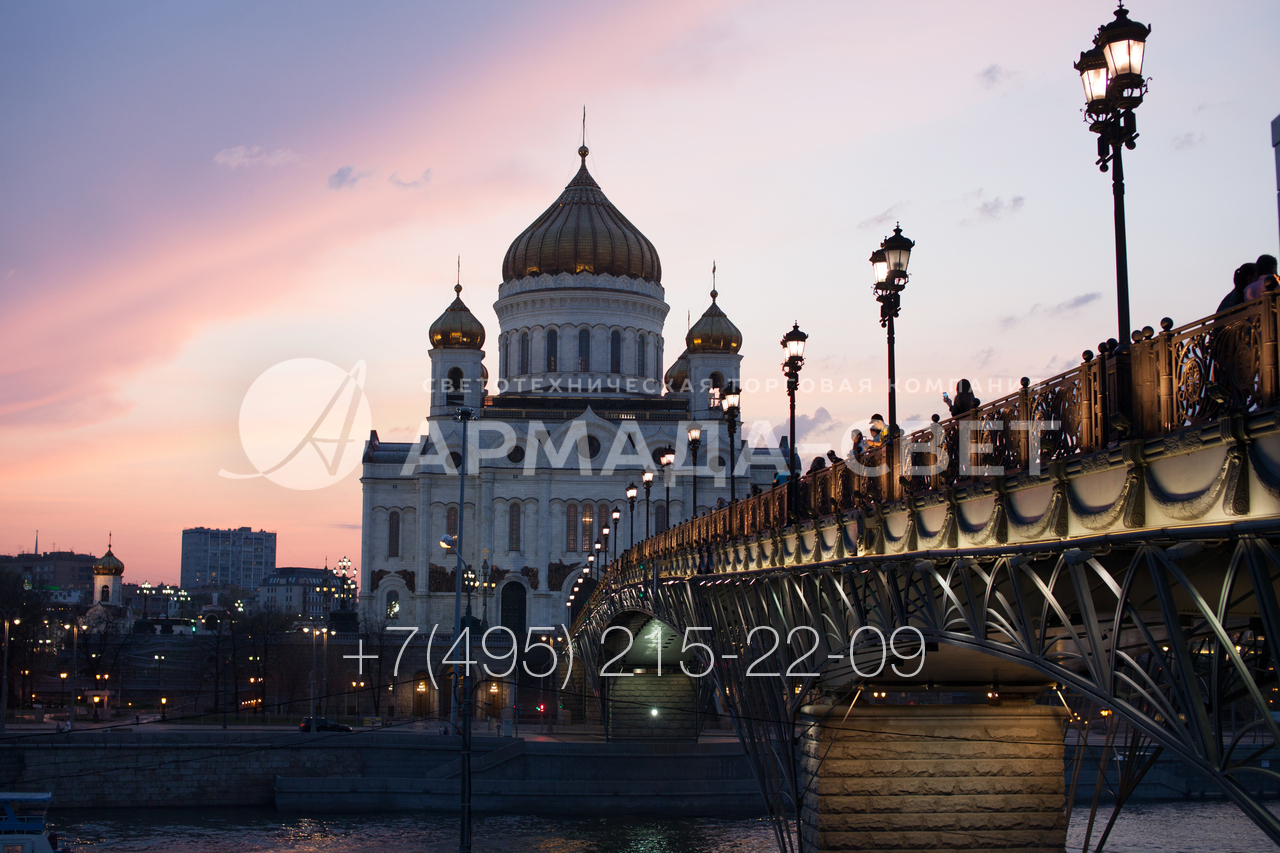

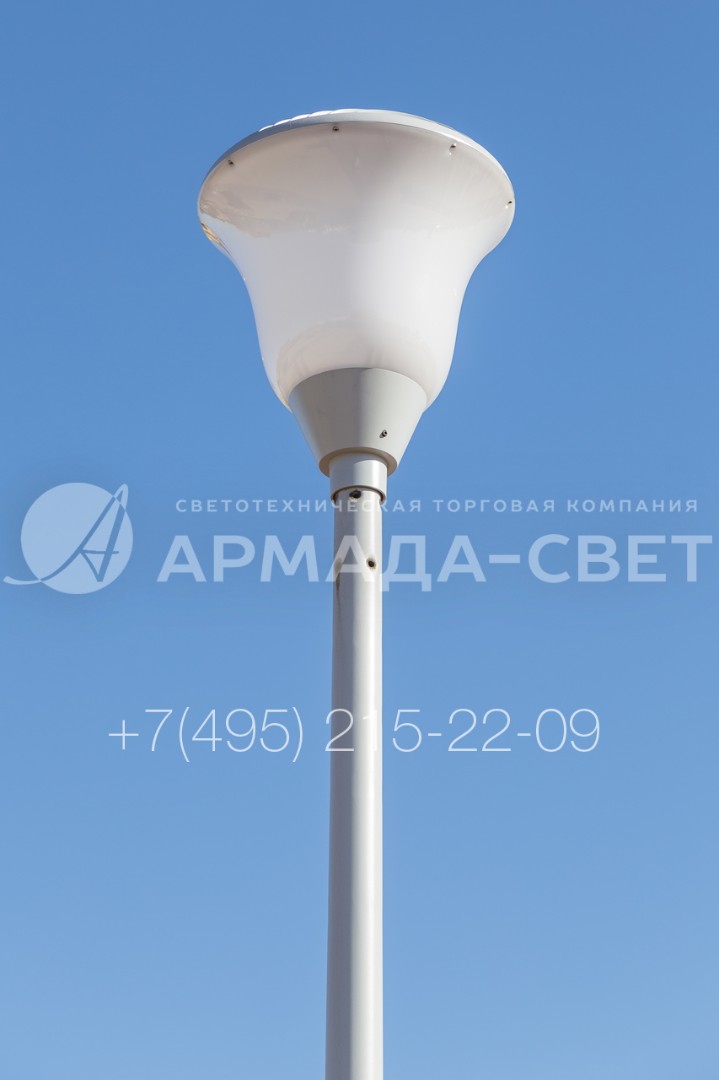

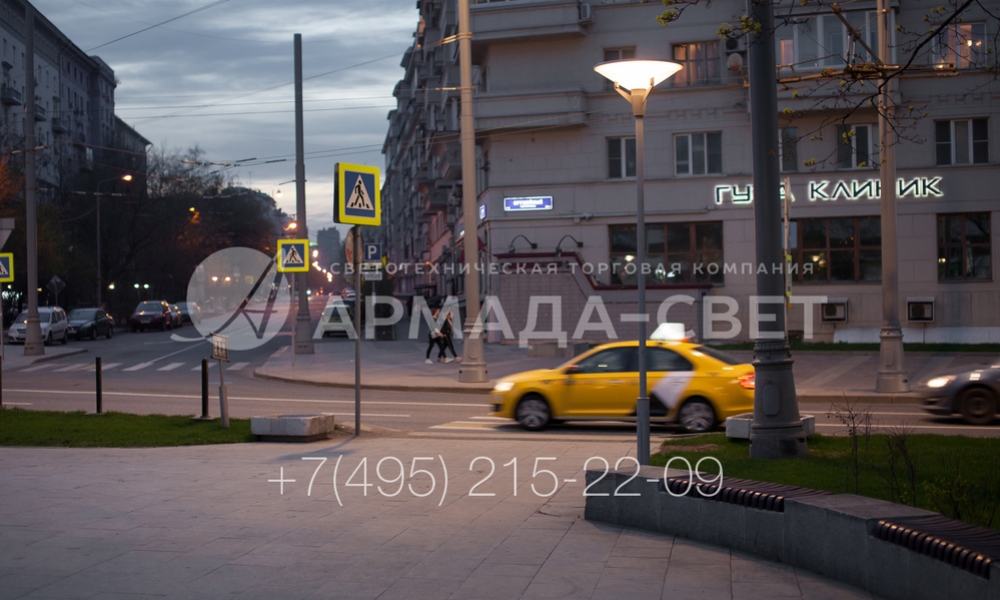

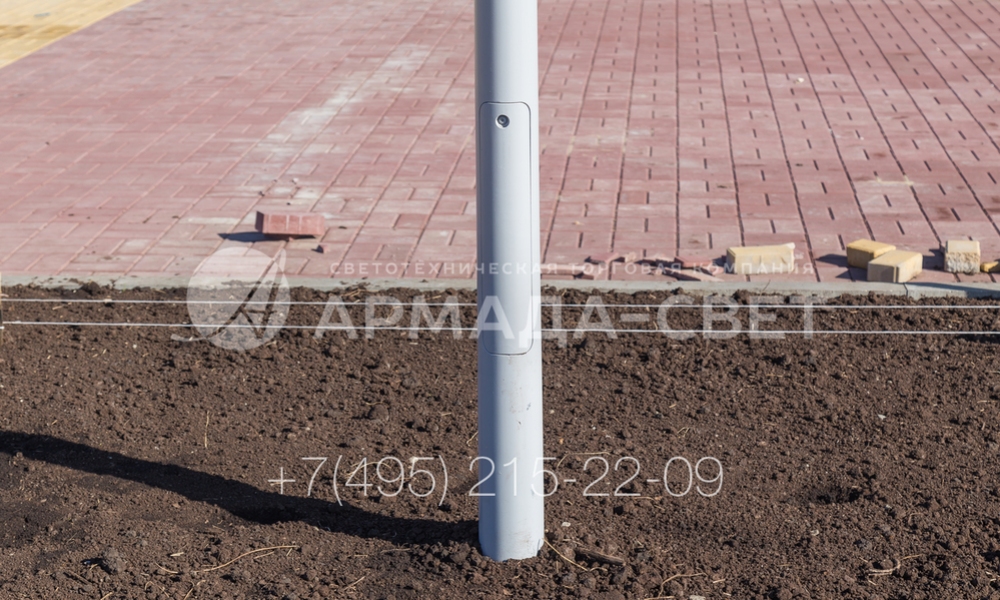

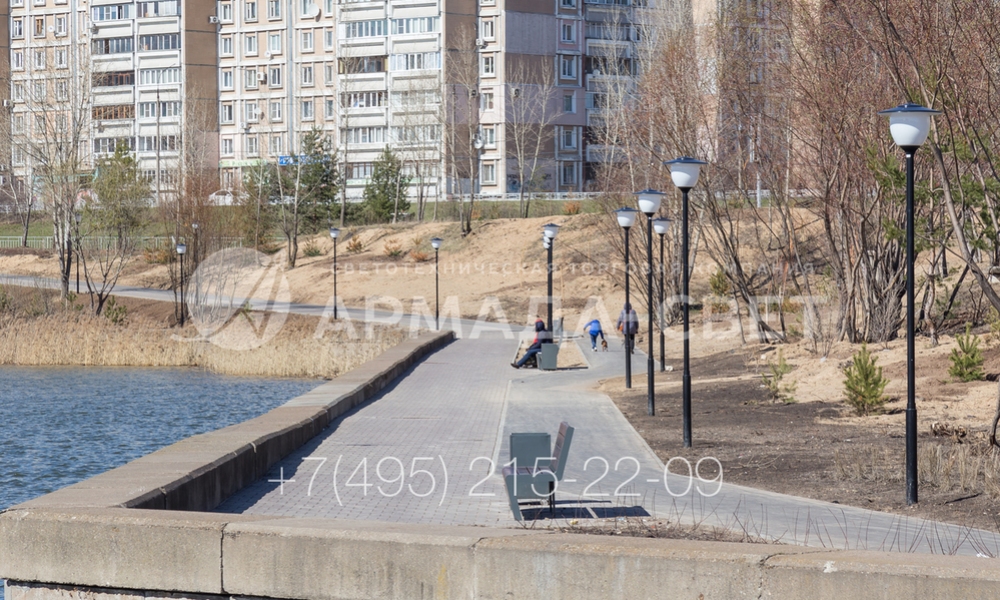

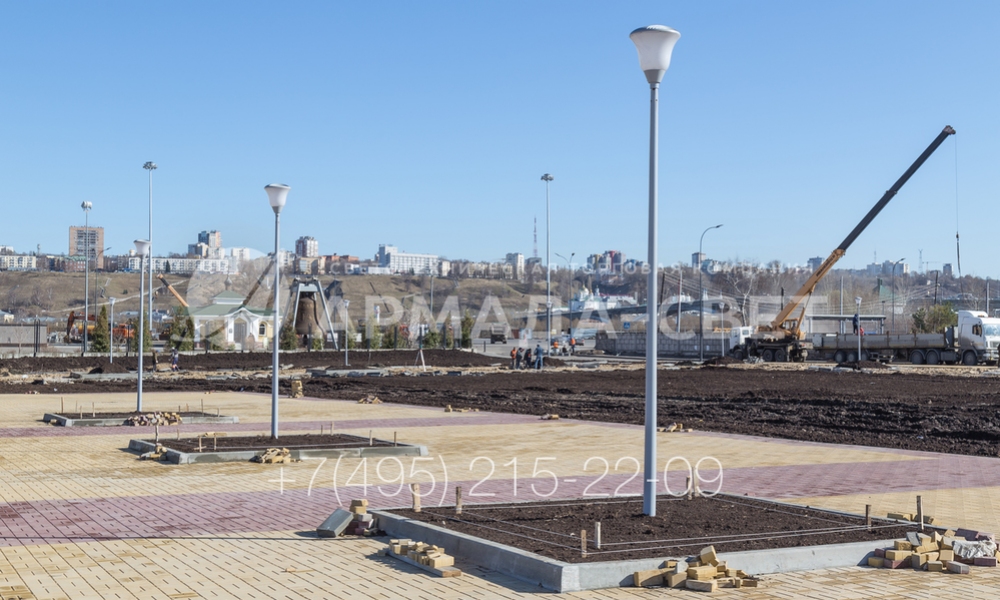

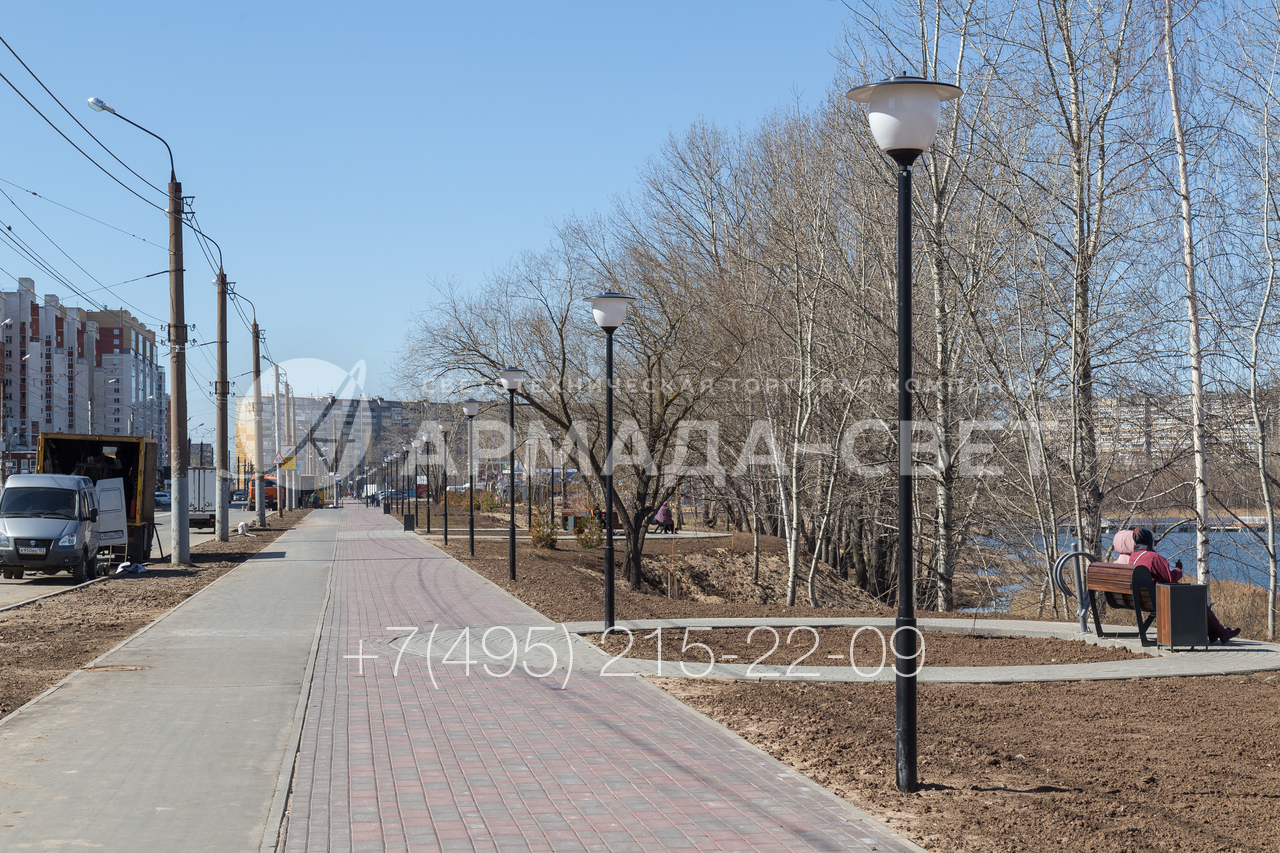

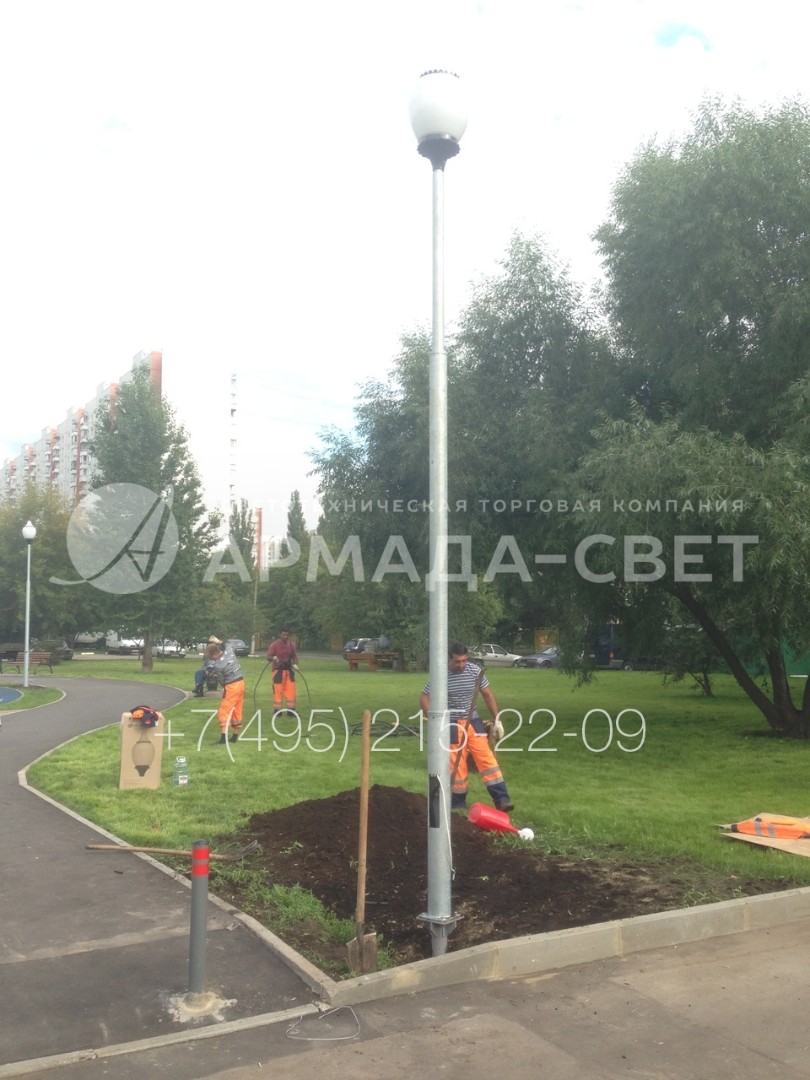

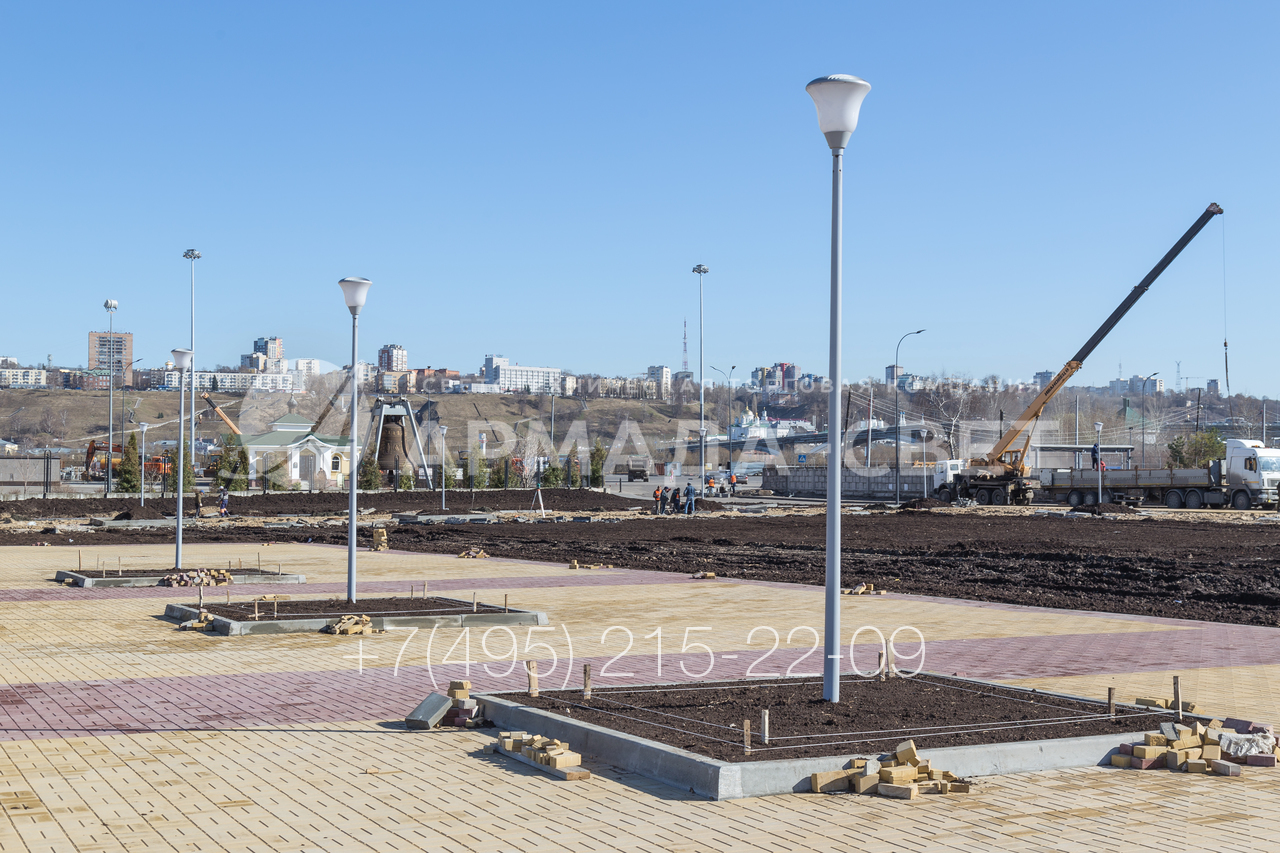

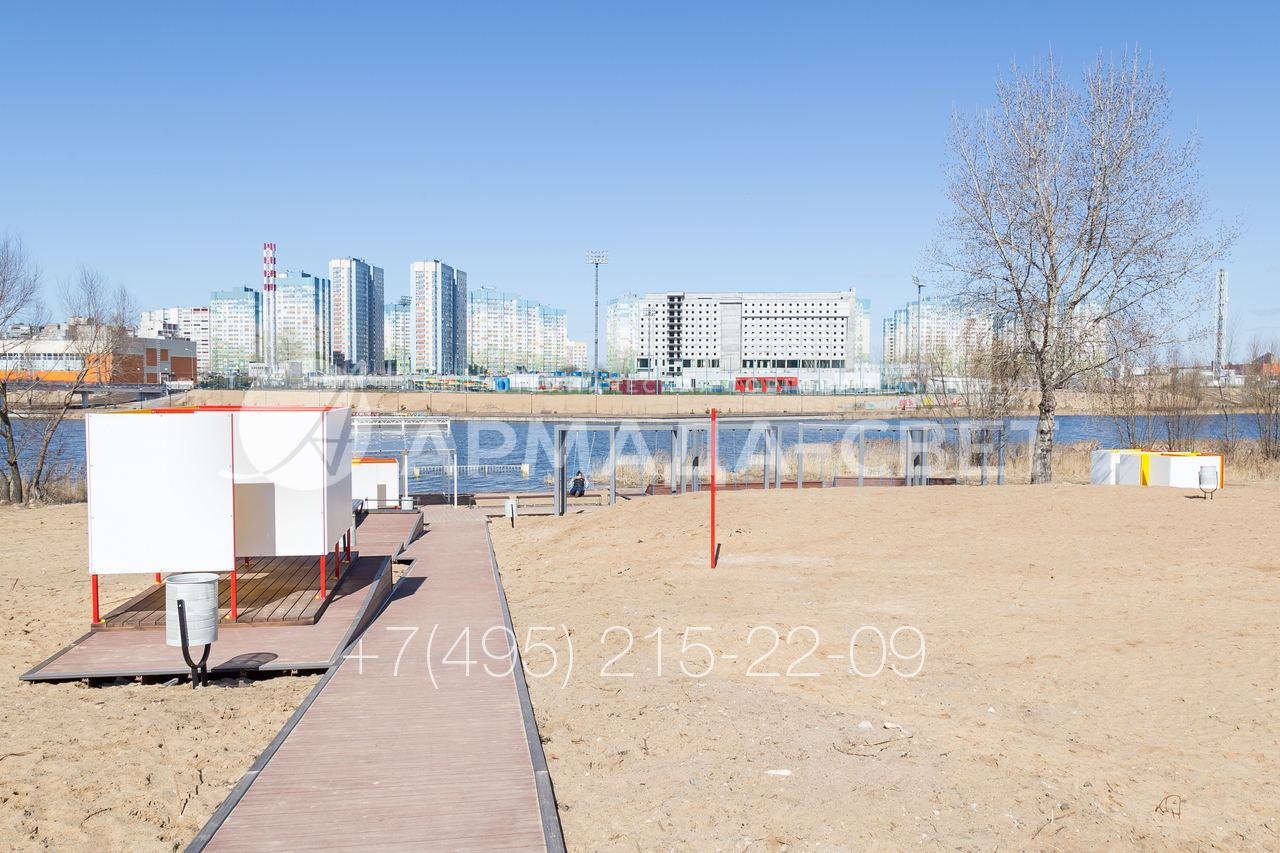

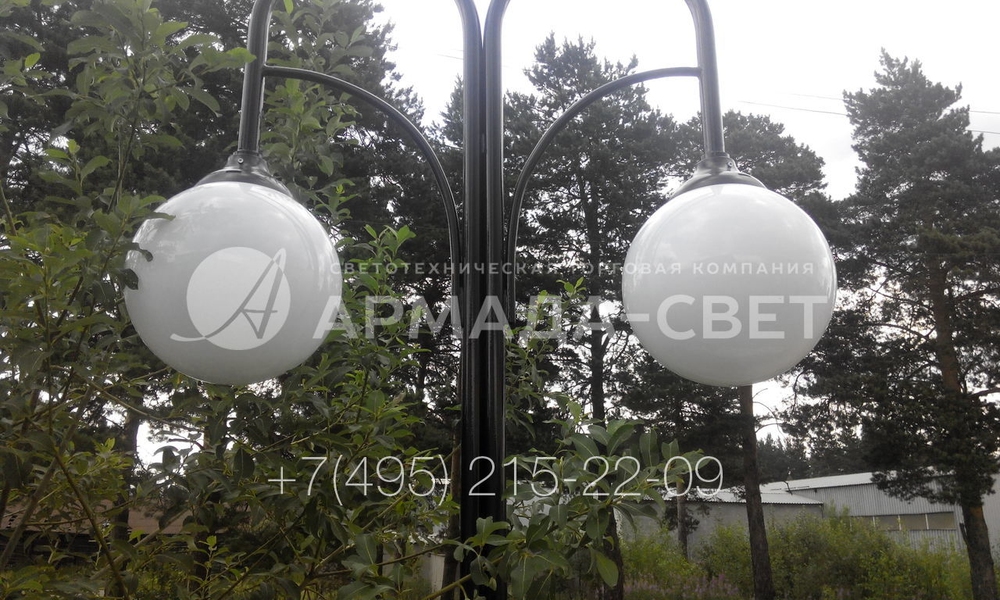

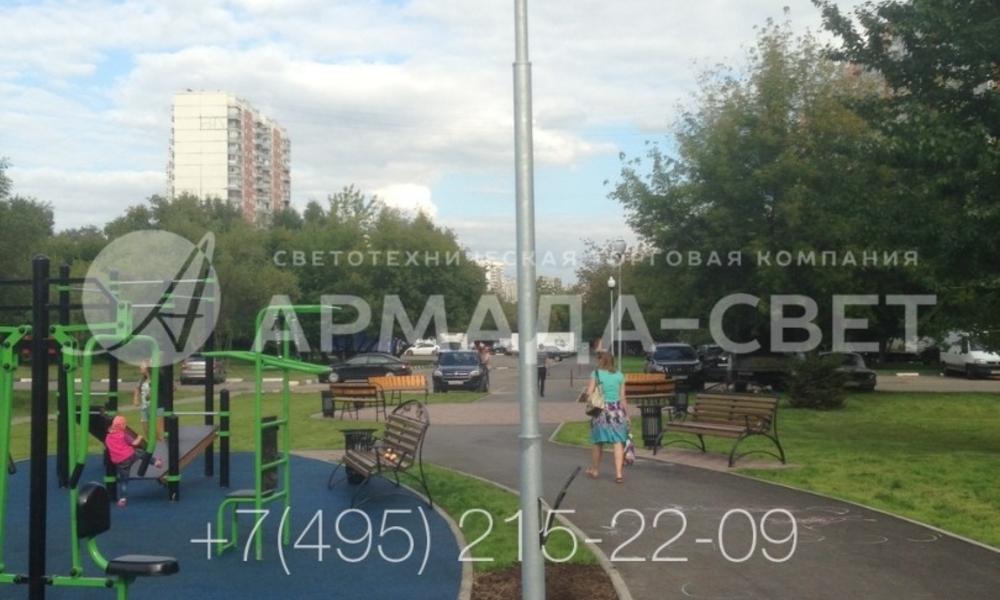

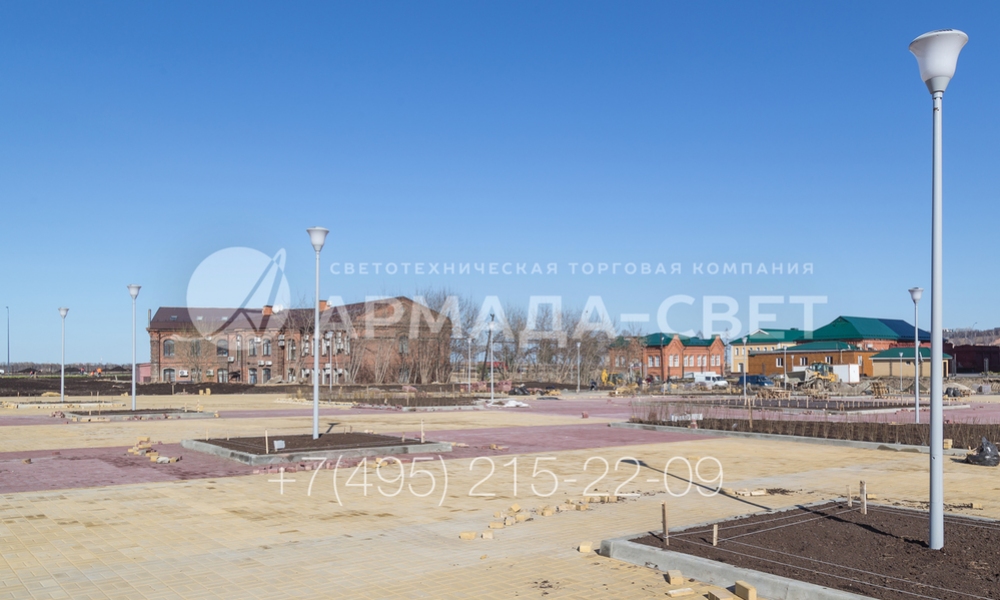

6) На фото изображены декоративные опоры, которые используются для освещения сквера. Обратите внимание, что установка этих изделий производится на фланец. Место монтажа дополнительно декорировано конусовидной декоративной деталью.

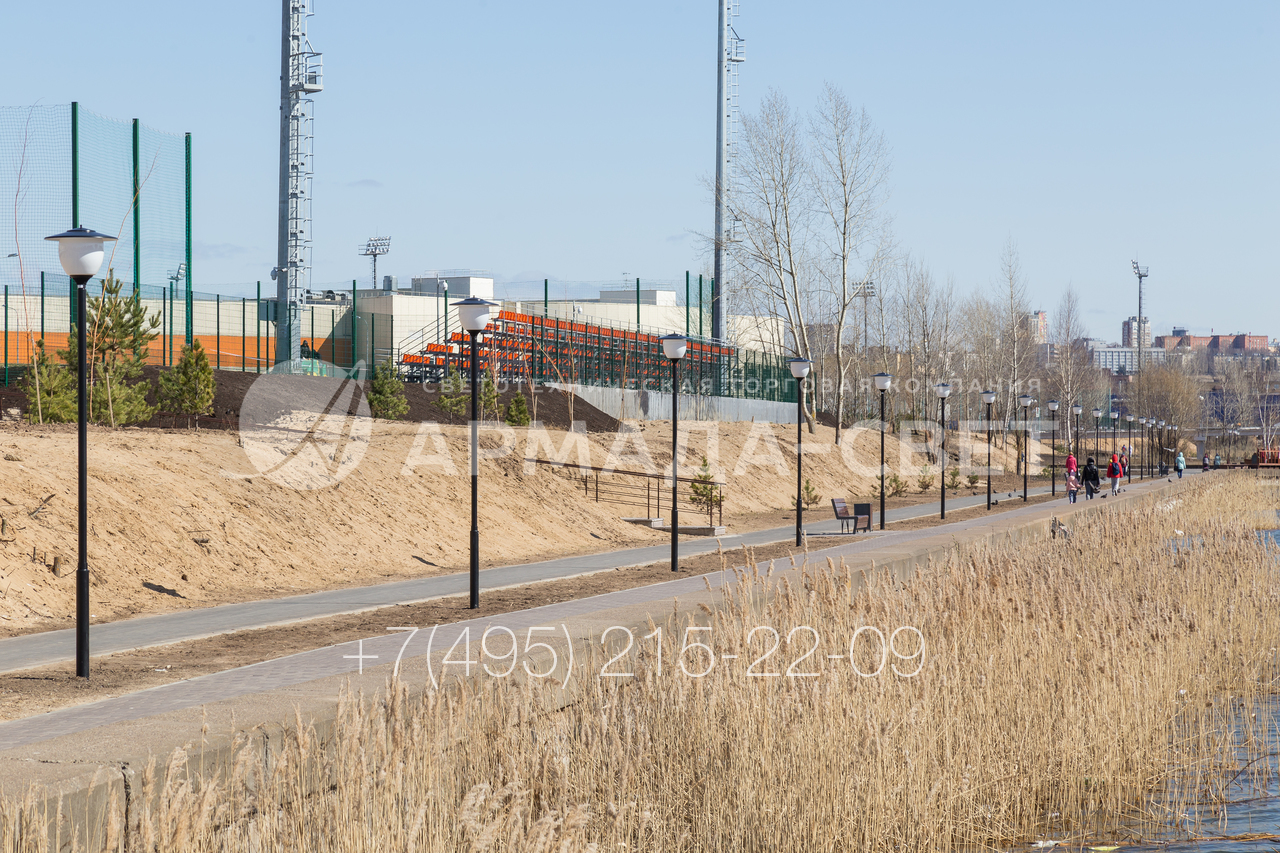

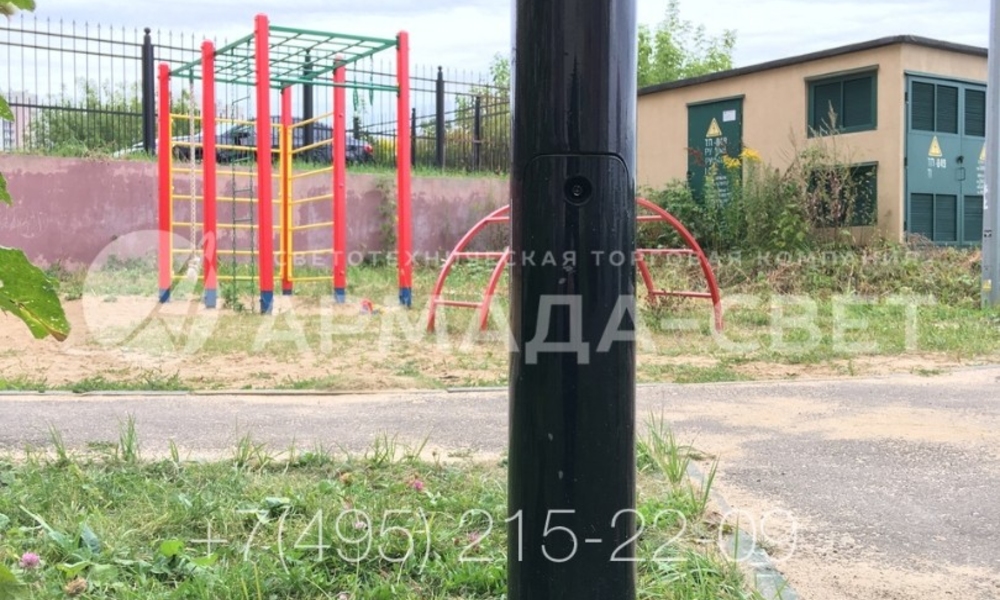

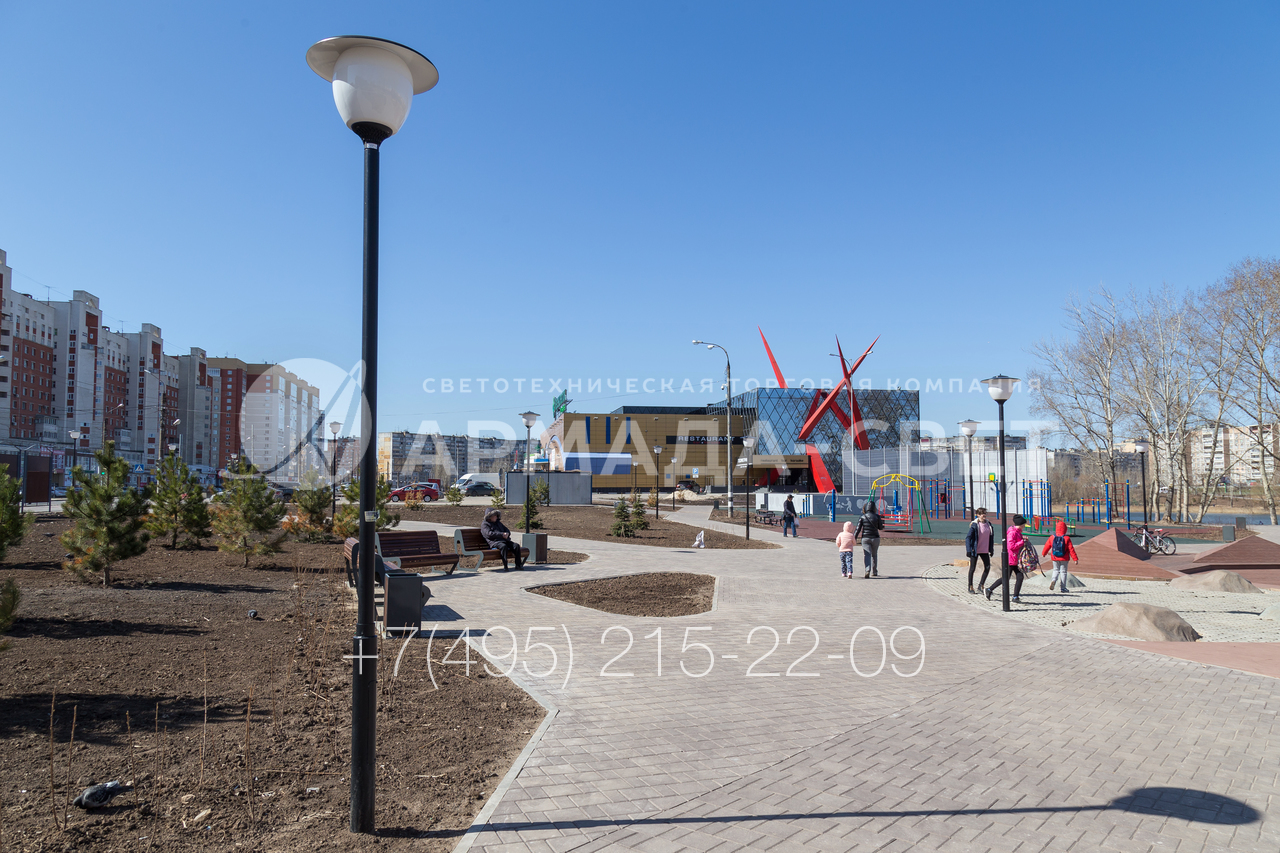

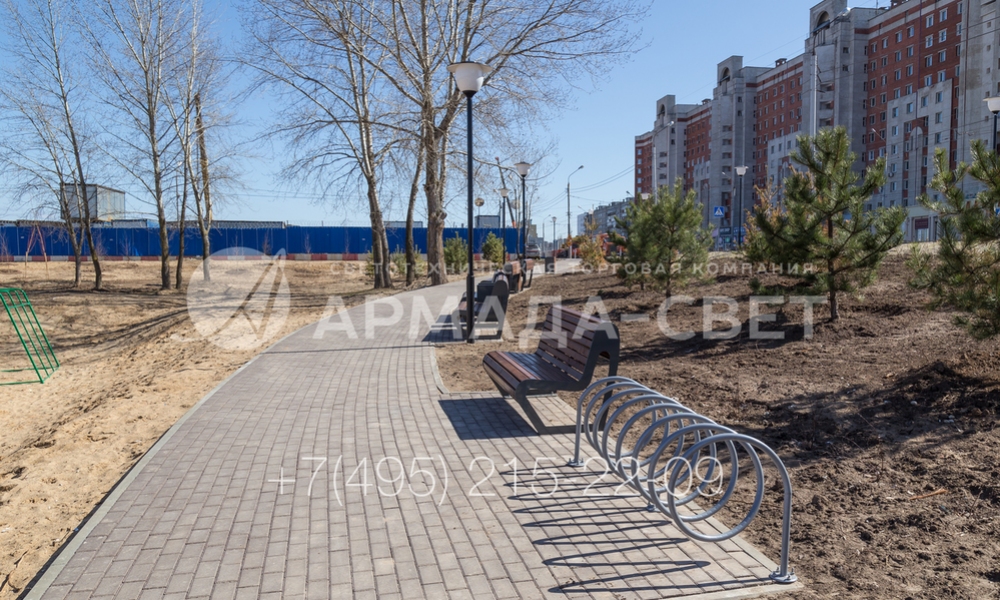

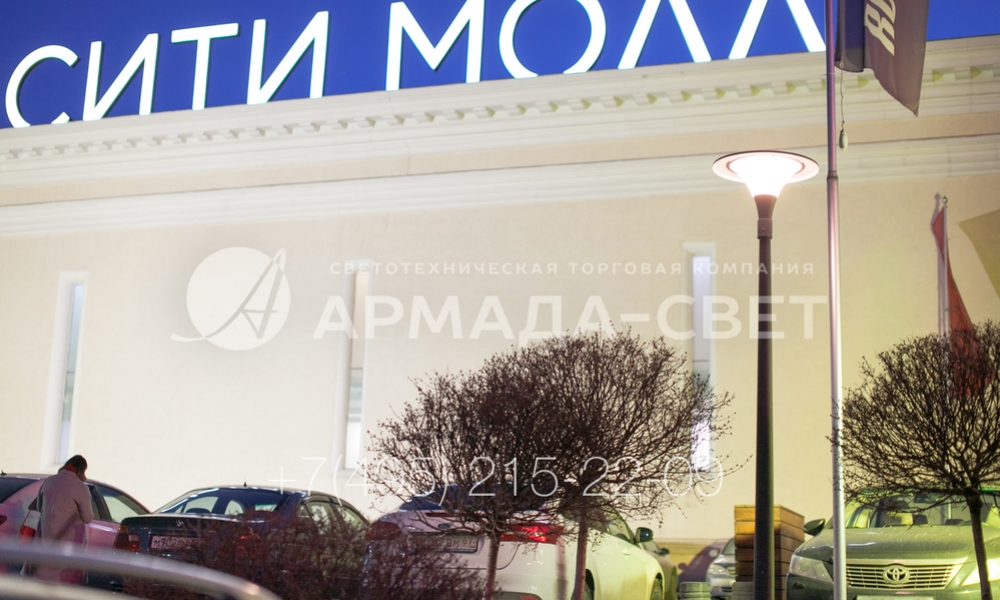

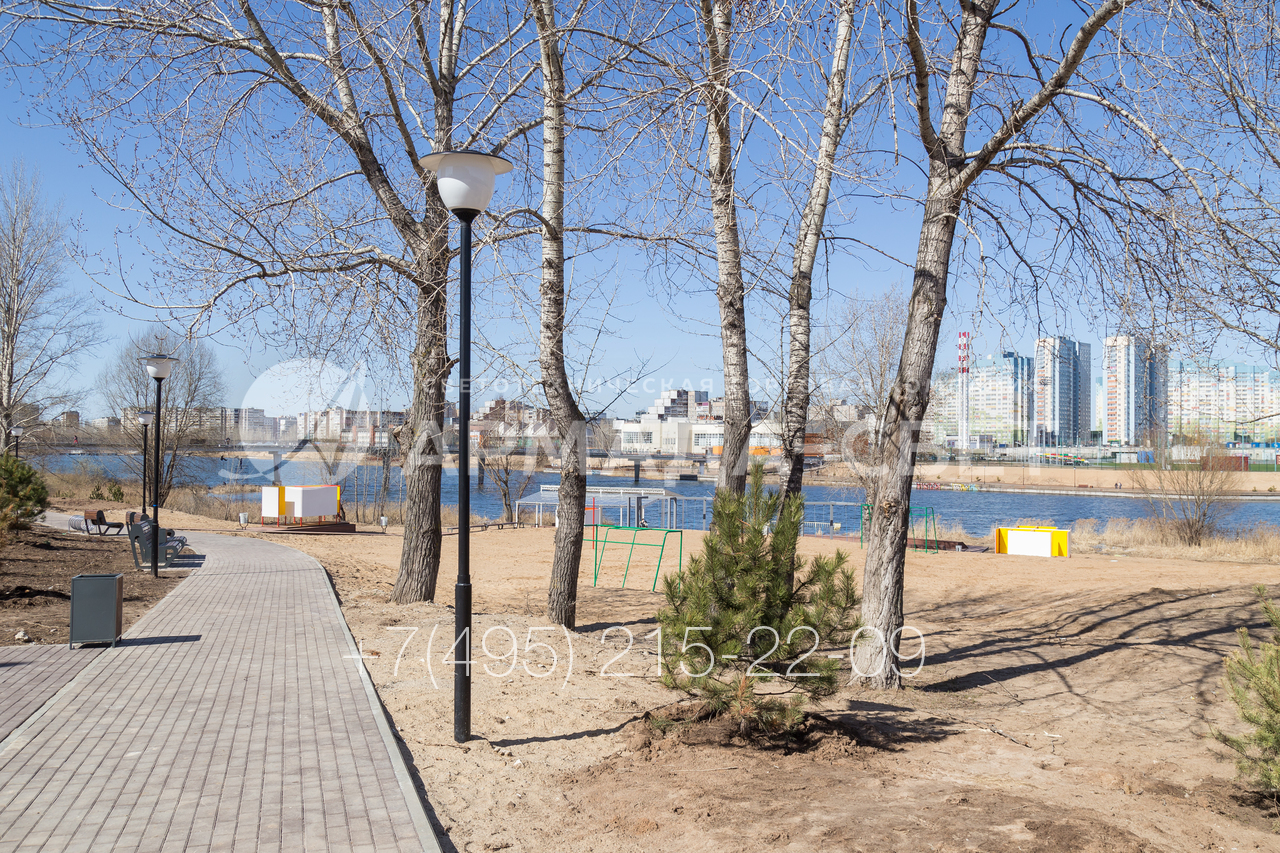

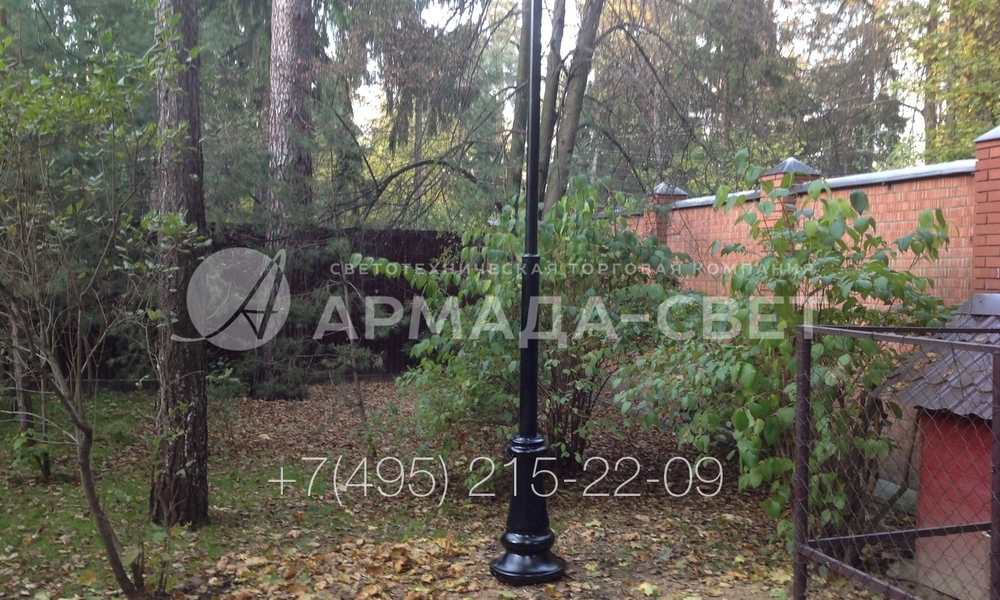

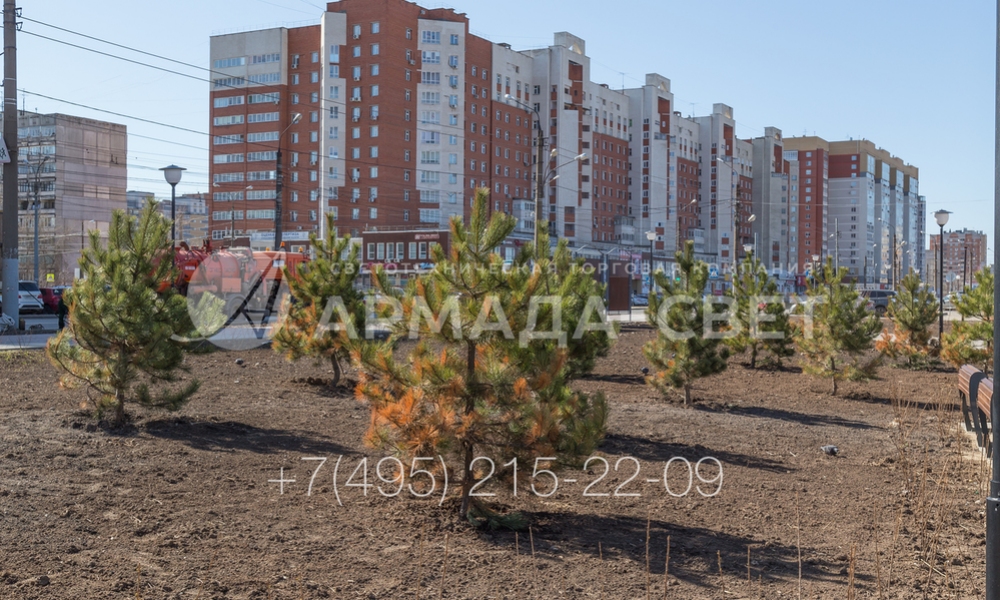

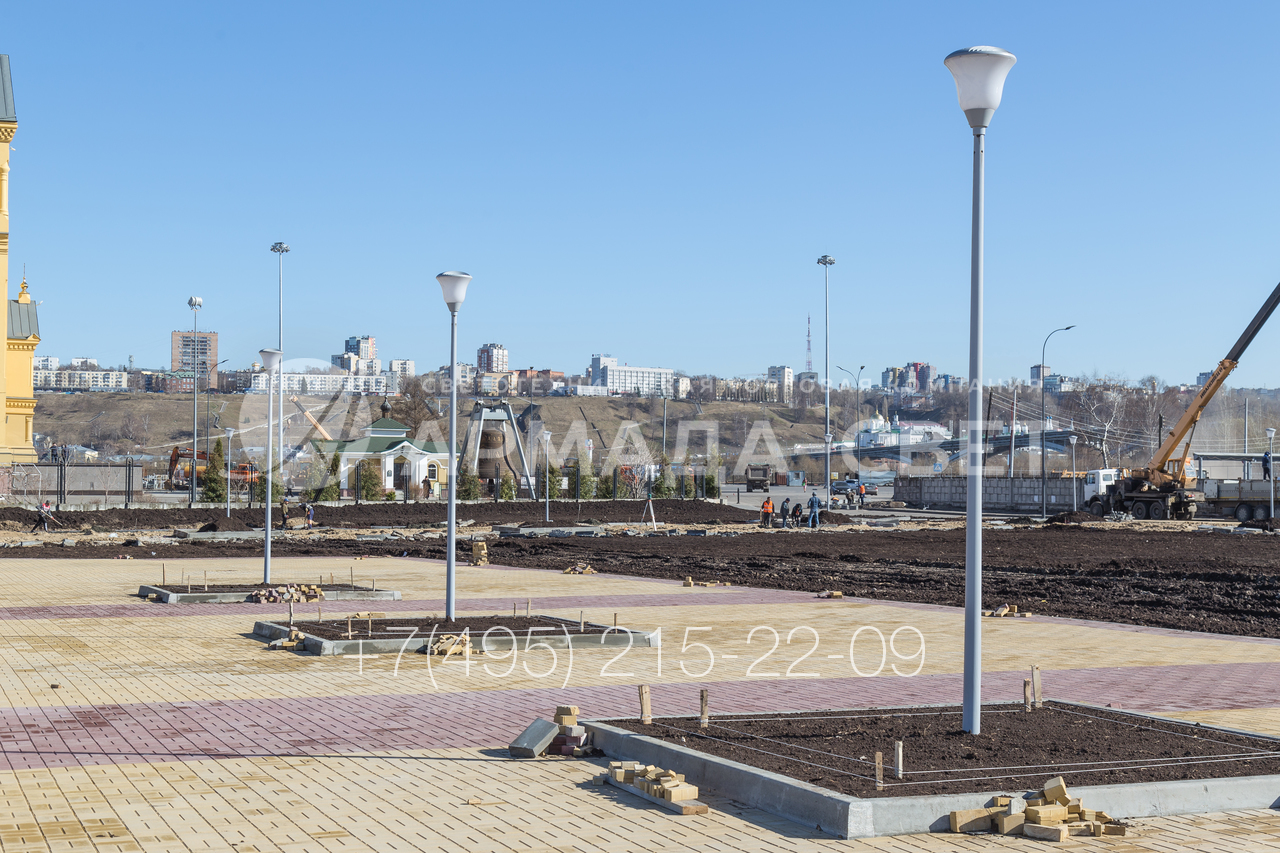

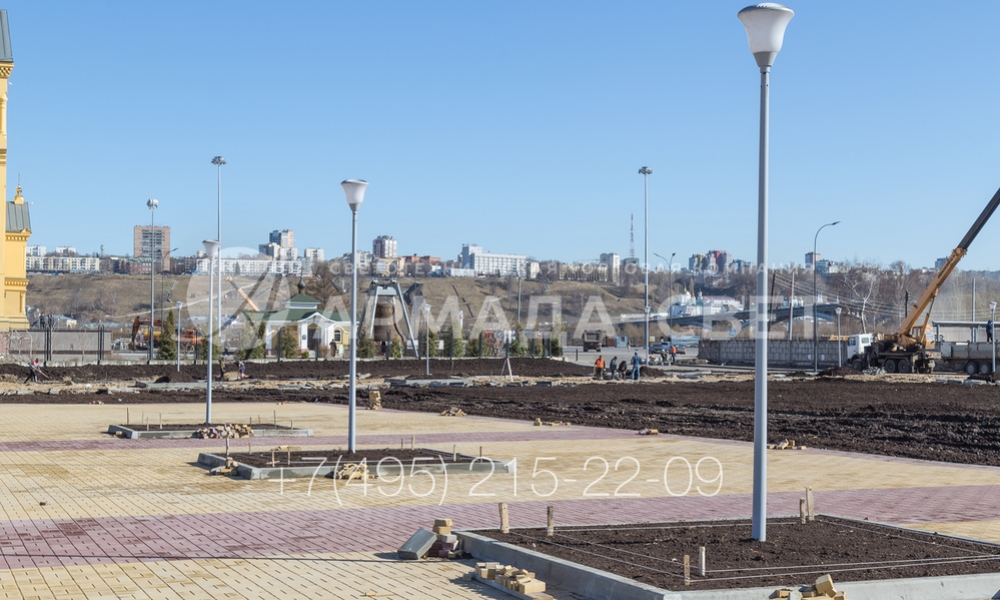

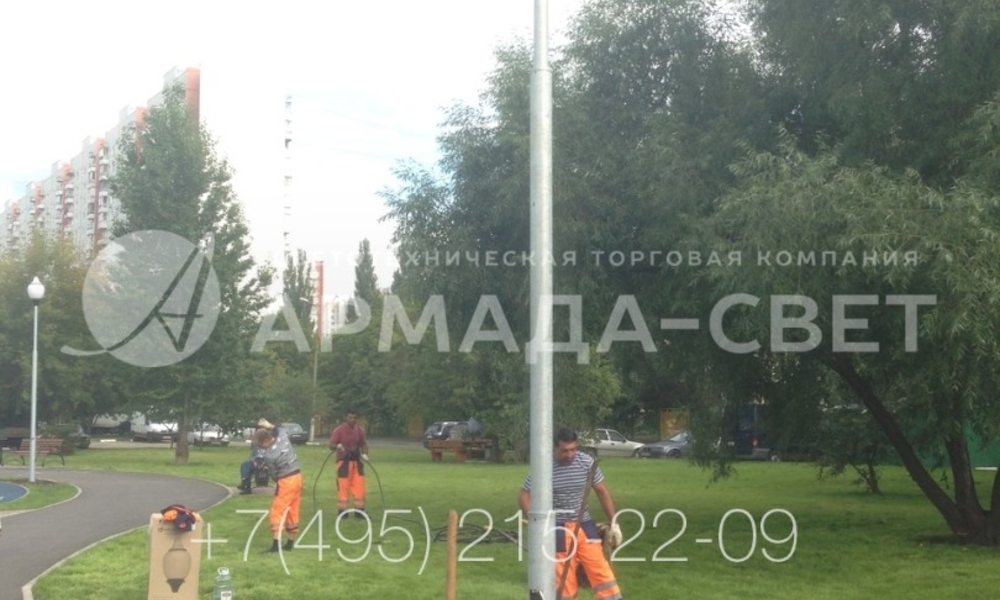

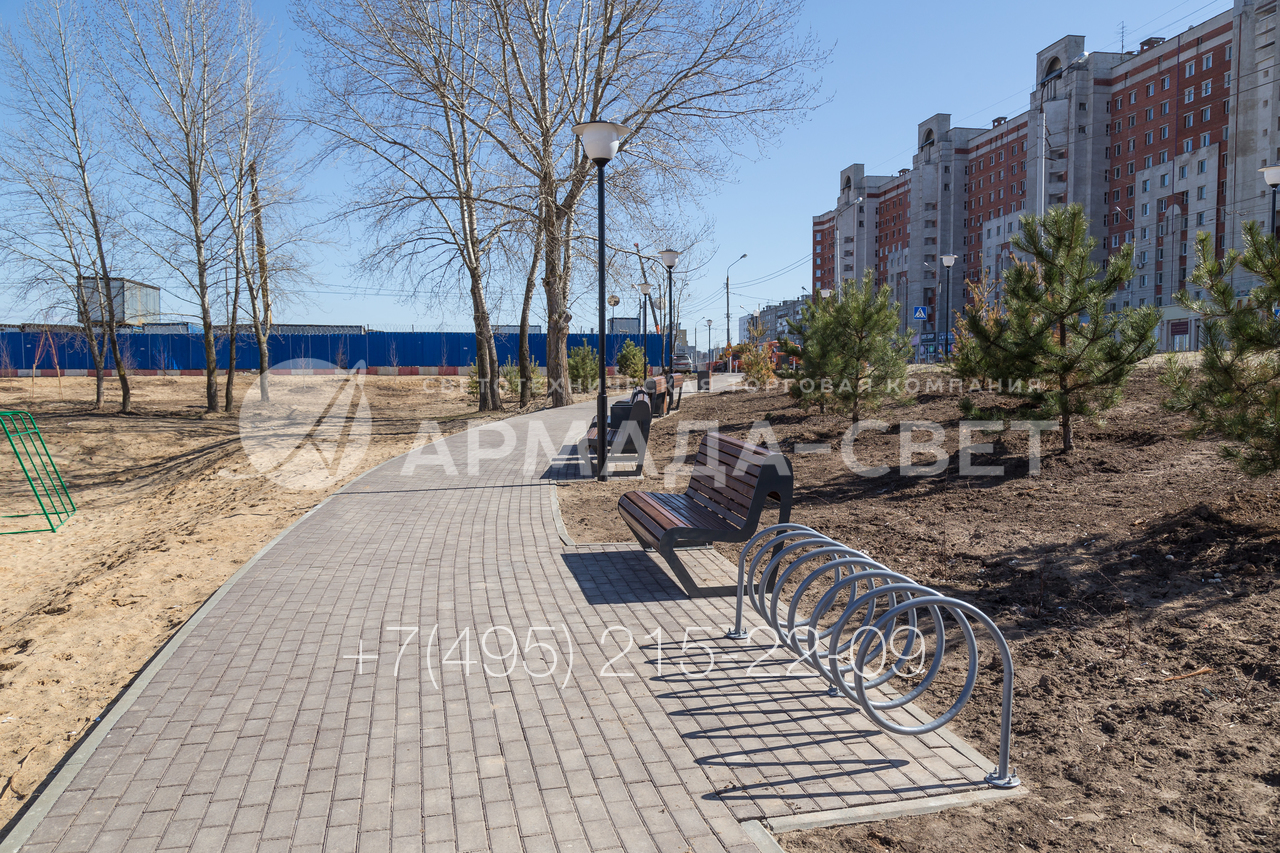

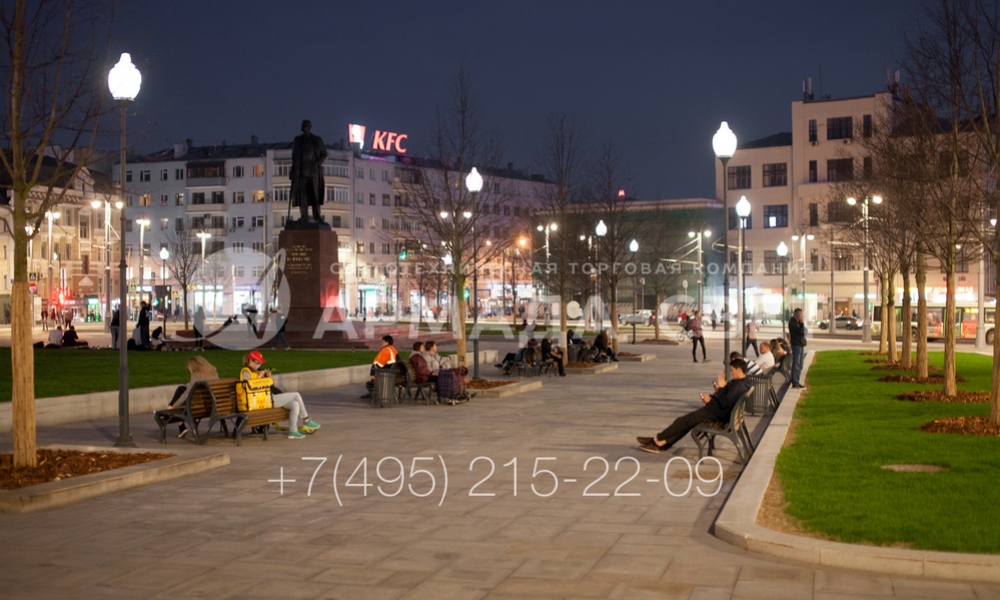

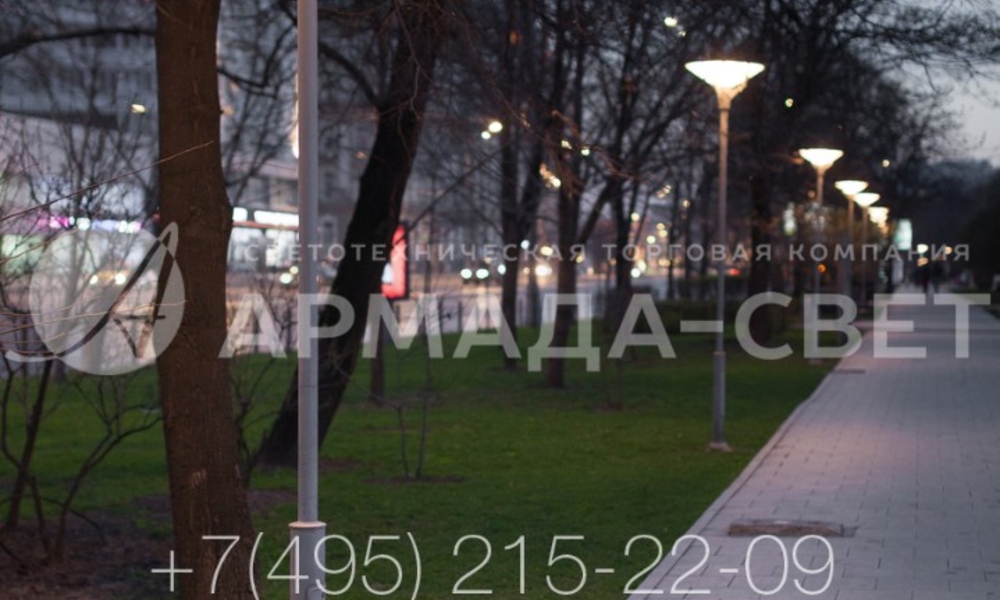

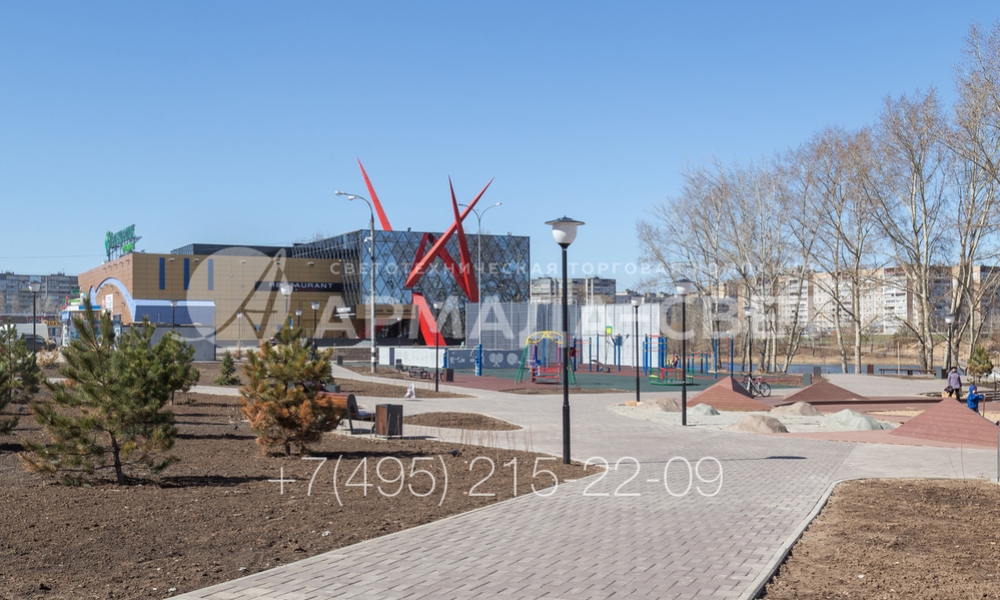

7) Для изготовления трубчатых опор производитель разрезает трубы разного диаметра на отрезки и сваривает их друг с другом. Длина каждого сегмента подбирается таким образом, чтобы общая высота конструкции над уровнем земли составляла 4 метра.

8) Осветительная декоративная опора ОД может использоваться для решения других задач в сфере оформления улиц в населенных пунктах. В примере на фото опора используется для установки на ней механических часов.

9) В стандартном варианте трубы, из которых делается ствол опоры, не изгибаются и служат для установки светильника на оголовке. Однако форма ствола может быть другой по желанию заказчика. В этом случае заготовки гнутся на трубогибочном станке.

10) Стволы осветительных декоративных опор состоят из нескольких труб разного диаметра. Они соединяются друг с другом с помощью сварки и не разбираются во время перевозки. Однако их можно транспортировать в грузовике благодаря малой длине ствола.

11) В процессе производства декоративных опор на их верхушке делается посадочное отверстие под светильник венчающего типа или несколько световых приборов. В нижней части крепится фланец для монтажа на ЗДФ или хвостовик для бетонирования в фундаменте.

12) На фотографии опоры модели ОД используются для освещения пешеходной улицы в населенном пункте. Чтобы разместить световое пятно недалеко от ствола светильники крепятся прямо на оголовок конструкции без кронштейна с длинным выносом.

13) Подключение кабелей для подачи электричества к опорам уличного освещения производится под землей с помощью силовых кабелей, проложенных в траншеях. Благодаря этому дизайн освещаемого объекта улучшается в сравнении с воздушной подводкой.

14) Внешний вид осветительных декоративных опор может быть значительно изменен путем установки световых приборов сложной формы. В представленном на фото варианте используются сложные конструкции, которые выступают в качестве самостоятельного крашения объекта.

15) Стандартные декоративные опоры ОД имеют минималистичный и лаконичный дизайн. Здесь отсутствуют сложные украшения и массивные кронштейны со светильниками. Поэтому их можно устанавливать независимо от стиля оформления площадки.

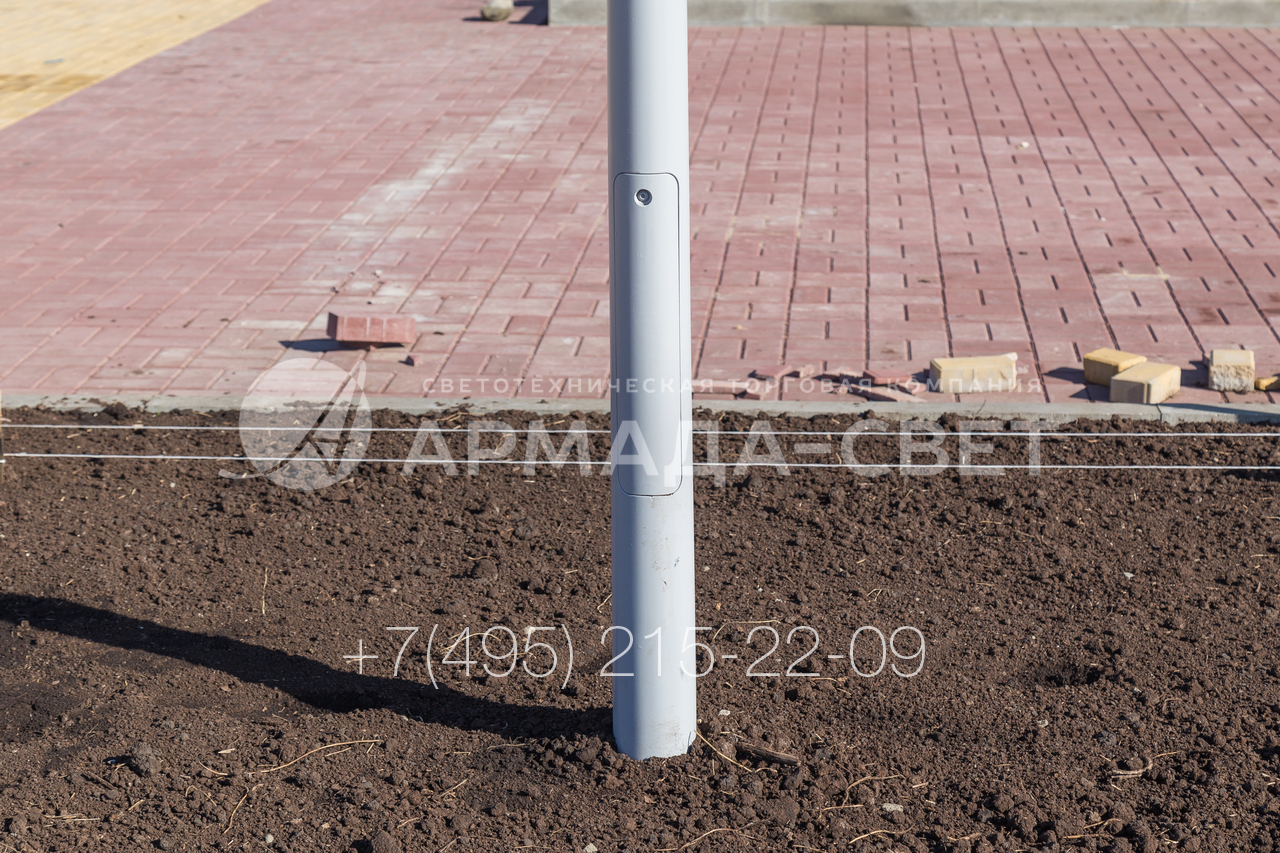

16) На фото изображена нижняя часть декоративной осветительной опоры. Обратите внимание, что здесь имеется ревизионное отверстие, которое закрыто крышкой. В нем размещается клеммная колодка для подключения кабеля и проводки ствола.

17) Дизайн осветительной опоры ОД может быть изменен за счет дополнительных декоративных элементов. В варианте на фото в нижней части добавлена коническая тумба. Она декорирует ревизионное отверстие и фланец для монтажа.

18) На фотографии осветительные опоры ОД установлены на клумбах на большой открытой площадке. Они служат не только для освещения территории, но и для ее украшения. Подводка кабелей выполнена под землей в защитных каналах.

19) При использовании осветительных опор ОД кабели для подачи питания прокладываются под землей. За счет этого линии надежнее защищены от внешних воздействий. Они не могут быть оборваны из-за действий людей, сильного ветра, столкновения с техникой.

20) Подводка электрических кабелей к световым приборам на оголовке производится внутри ствола. Поэтому снаружи в месте стыковки светильника и оголовка отсутствуют висящие кабели. За счет этого улучшается внешний вид инженерной конструкции.

21) Осветительные опоры ОД разработаны под установку светильников венчающего типа. Посадочное отверстие в них размещено в нижней части корпуса. По диаметру оно точно совпадает с размером верхней части ствола конструкции.

22) На фото изображено ревизионное отверстие для коммутации подземных силовых линий и проводки ствола. Оно имеет вытянутую форму и закрыто крышкой. Это сделано для защиты от доступа посторонних и предотвращения попадания воды на УЗО.

23) Изображенные на фотографии трубчатые опоры окрашены порошковой краской в серый цвет. Это покрытие защищает углеродистую сталь ствола от коррозии, увеличивает срок службы конструкций и улучшает их внешний вид.

24) Декоративные опоры освещения ОД защищаются от коррозии с помощью слоя цинка и порошкового окрашивания. Эти способы защиты формируют на поверхности защитный слой с длительным сроком службы, который предотвращает появление ржавчины.

25) Для окрашивания осветительных опор типа ОД используется специальное лакокрасочное покрытие, которое отличается от аналогов повышенной прочностью. При контакте с твердыми предметами и шершавыми поверхностями оно не покрывается царапинами.

26) Производитель при изготовлении декоративных опор типа ОД уделяет повышенное внимание качеству окрашивания поверхностей. ЛКП наносится равномерно без наплывов и непрокрашенных мест.

27) В представленном на фото варианте осветительные опоры типа ОД окрашены в серый цвет. Однако при оформлении заказа покупатель может заказать у производителя окрашивание в любой другой цвет из палитры RAL.

28) При эксплуатации в сложных условиях осветительные декоративные опоры могут обрабатываться методом горячего цинкования для защиты углеродистой стали от коррозии. Цинк обеспечивает электрохимическую защиту от появления ржавчины.

29) Опоры ОД высотой 4 метра могут защищаться от коррозии цинковым покрытием и лакокрасочным слоем. Эти материалы формируют на поверхности углеродистой стали полноценный барьер, препятствующий протеканию реакции окисления.

30) Осветительные опоры ОД, изображенные на фото, монтируются на месте с помощью фланца. Хвостовая деталь позволяет выполнить установку без использования ЗДФ, однако ствол конструкции в этом случае будет больше 4 метров.

31) Независимо от способа установки опор в грунт подводка кабелей к приборам освещения производится под землей. Ввод кабеля внутрь ствола выполняется через технологический лючок в закладной детали или хвостовике.

32) Осветительные опоры ОД можно монтировать на фланец и закладную деталь. В этом случае длина изделия будет равна высоте над уровнем грунта. За счет этого упрощается процесс транспортировки конструкции на грузовом автомобиле.

33) Трубчатые осветительные конструкции могут использоваться для освещения территорий, прилегающих к водоему. За счет надежной защиты углеродистой стали от коррозии они могут эксплуатироваться в местности с повышенной влажностью.

34) Представленные на фотографии декоративные опоры паркового освещения устанавливаются на фланец и закладную деталь. За счет ЗДФ упрощается процесс выравнивания наземной части конструкции по вертикальной оси.

35) При использовании фланцевых декоративных опор монтаж производится с помощью болтов на предварительно забетонированную закладную деталь. Поэтому при повреждении наземной части ее можно демонтировать без долбления бетона.

36) Осветительные опоры ОД с хвостовиком можно монтировать только в предварительно вырытых котлованах. Если конструкция ставится на фланец, то ее можно закрепить на предварительно приваренных закладных элементах на мосту.

37) Фланцевые опоры декоративного освещения идеально подходят для установки на мостах, эстакадах и других подобных объектах. Для их крепления достаточно прикрутить наземную часть за площадку к закладным элементам с помощью болтов.

38) Осветительные опоры ОД используются в том случае, когда нужно украсить тротуар или территорию для массового отдыха людей. Обратите внимание, насколько красивее смотрятся опоры ОД в сравнении с конструкциями для контактной сети.

39) Если необходимо установить большое количество декоративных опор, рекомендуется приобретать модели с фланцевым способом установки. За счет разделения операций бетонирования и монтажа наземной части можно оптимизировать работу строительных бригад.

40) Осветительные декоративные опоры могут использоваться для освещения различных объектов. Яркость света, распространение световых потоков и расположение светового пятна варьируются за счет применения разных типов светильников.

41) Осветительные опоры ОД делаются из прочного стального проката и выдерживают повышенную нагрузку. На них можно ставить тяжелые световые приборы и эксплуатировать при сильном ветре. Однако провода подводятся только под землей.

42) Осветительные опоры, изображенные на фотографии, сделаны из двух труб с разным диаметром. Производитель использует тонкие трубы для уменьшения веса и материалоемкости, а также для повышения стабильности осветительной конструкции.

43) Декоративные опоры, изображенные на фотографии, имеют намного более привлекательный внешний вид, чем классические инженерные конструкции для контактной сети городского электротранспорта или освещения.

44) Осветительные опоры ОД в минималистичном исполнении обходятся производителю дешевле аналогов других типов. Поэтому их можно купить по низкой цене и сократить затраты на строительство системы освещения.

45) Опоры декоративного уличного освещения со стволом с круглым поперечным сечением часто устанавливаются в скверах. Благодаря своей форме и внешнему виду они лучше сочетаются с окружающей растительностью.

46) Осветительные опоры Од делаются из труб, которые имеют постоянный диаметр по всей длине. Однако сам ствол делается из нескольких сегментов разного диаметра, за счет чего достигается уменьшение веса и повышение стабильности конструкции.

47) Для производства декоративных опор ОД используются стальные трубы. Если их не нужно гнуть для придания сложной формы стволу, изделия обходятся дешевле аналогов из листовой стали. Поэтому их можно купить дешевле.

48) Осветительные опоры ОД-4 имеют высоту наземной части 4 метра. Поэтому могут освещать ограниченное пространство. Для обеспечения безопасности людей необходимо устанавливать большое количество изделий на дорожке.

49) Опоры ОД могут украшать место, которое они освещают. Для изменения дизайна можно внести изменения в сам ствол при согласовании заказа на производство или установить на оголовок светильник подходящего дизайна.
