ОГ-6 Опоры граненые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГ-6 Опоры граненые

+18

фото

Версия для печати

Область применения: Функционально-декоративное освещение квартальных территорий, парков, дворов, пешеходных зон и пр.

Назначение опоры: Декоративная
Высота (м): 6
Вес (кг): 74/84
Тип опоры: ОТф
Форма ствола опоры: Трубчатая
Нижний диаметр (мм): 100x100
Способ установки: Фланцевая
Размер фланца (мм): 250
Покрытие: Горячее цинкование, лакокрасочное покрытие
Подвод кабеля: Подземный
Материал: Трубный прокат
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 160
Артикул производителя: ОГ-6

В наличии

Цена: от 21 571 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Осветительная опорная конструкция ОГ-6 – металлоизделие высотой 6 м, имеющее граненую поверхность. Столбы изготавливаются из трубного проката с квадратным профилем, в верхней части опоры размещается один торшерный светильник, используемый в качестве источника света при создании внешней иллюминации.

Граненые опоры ОГ-6 устанавливаются вдоль аллей, на бульварах, городских площадях, а также в парковых зонах, на пешеходных дорожках и придомовых территориях. С их помощью организуется подсветка указанных мест. Привлекательный вид опор позволяет использовать их для декоративного оформления объектов и территорий.

Длительная эксплуатация в условиях внешней среды предполагает создание надежной защиты конструкции от разрушающего действия коррозии и прочих погодных факторов. Для этого металл проходит горячую оцинковку. Сохранить презентабельный вид изделия позволяет дополнительное окрашивание в выбранный цвет.

Опорная конструкция монтируется на закладной бетонный фундамент либо устанавливается непосредственно в грунт. Расчет основания при фланцевом способе установки выполняется отдельно для каждой опоры с учетом влияния различных факторов.

Габаритные размеры опор

Основные параметры опор ОГ

Наименование	Цена	Нижний диаметр	Размеры опорного фланца	Межцентровое расст-е отверстий	Подземная часть	Вес Ф/L	Высота
ОГ		D, мм	А, м	B, мм	L, мм	m, кг	H, м
ОГ-6,0 (И)	21 571 ₽	100x100	250x250	160	1,2	74/84	6

Галерея

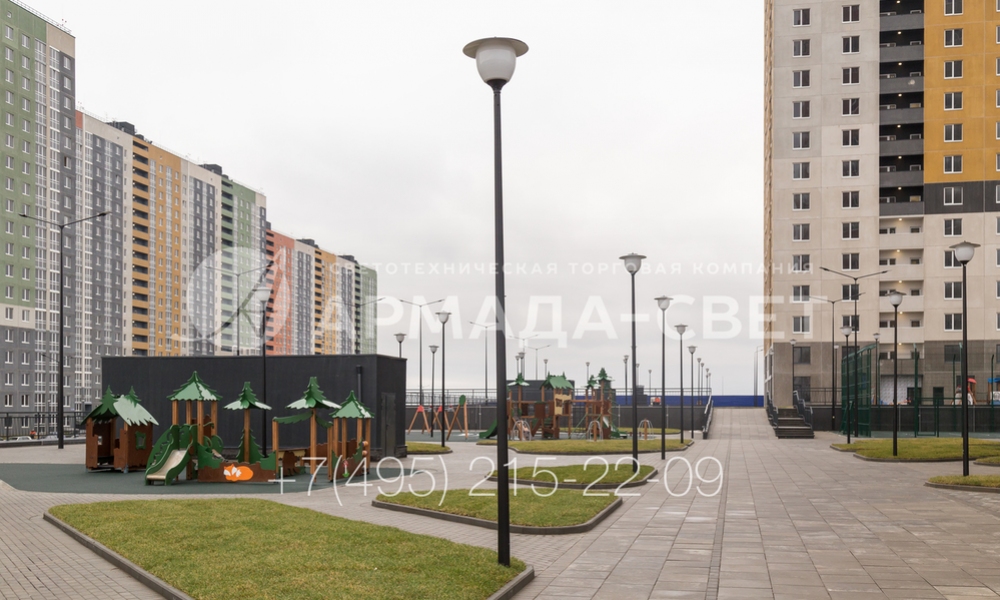

1) Для производства граненых опор, которые изображены на этой фотографии, используется листовая сталь. Заготовки свариваются в готовое изделие с помощью электросварки продольным швом. Поэтому сварочный шов не портит внешний вид конструкции.

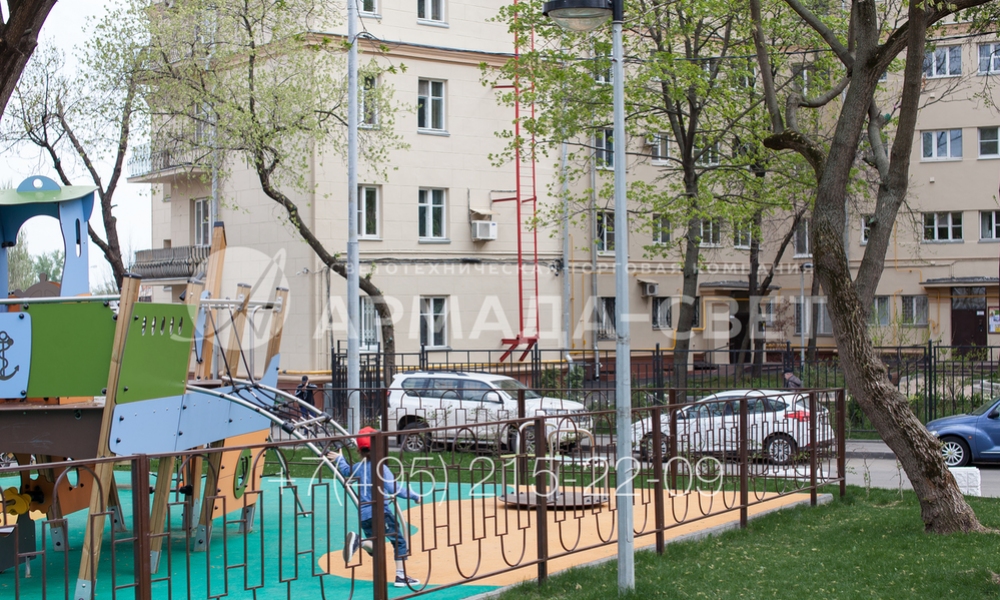

2) Декоративное окрашивание не является обязательным этапом изготовления опор. Они после цинкования становятся серебристыми и хорошо вписываются в окружающую городскую инфраструктуру. Неокрашенные модели стоят дешевле окрашенных.

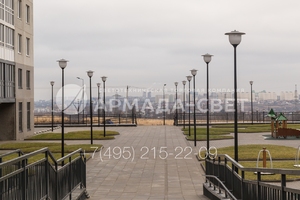

3) При использовании светильников с газоразрядными лампами пускорегулирующая аппаратура может устанавливаться внутри корпуса светильника или отдельно. В последнем случае монтаж ПРА производится в ревизионном отверстии.

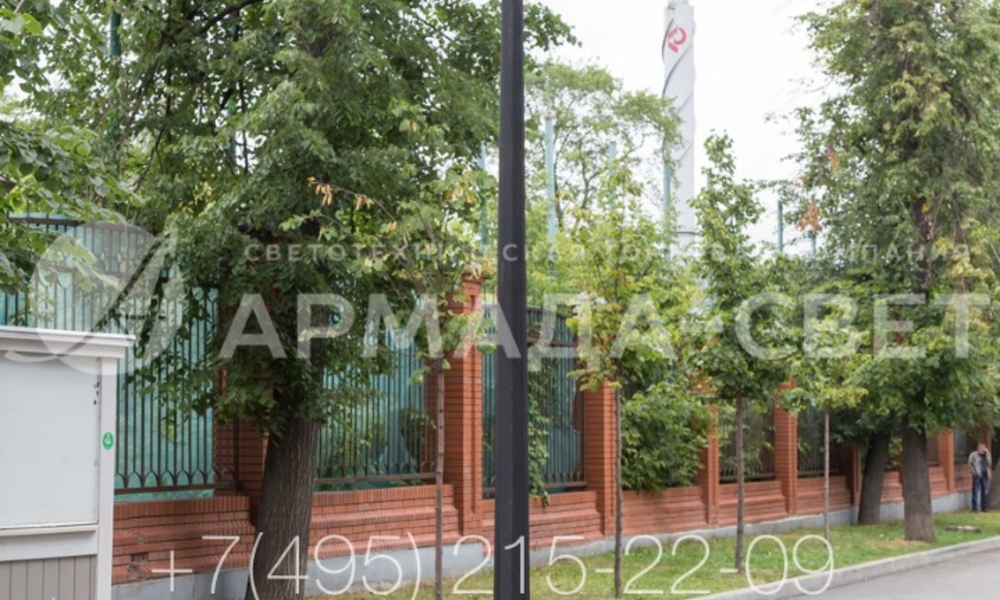

4) Одной из особенностей граненых опор является отсутствие большого количества декоративных элементов на стволе конструкции. Поэтому они имеют минималистичный дизайн и хорошо сочетаются с современными стилями оформления освещаемых объектов.

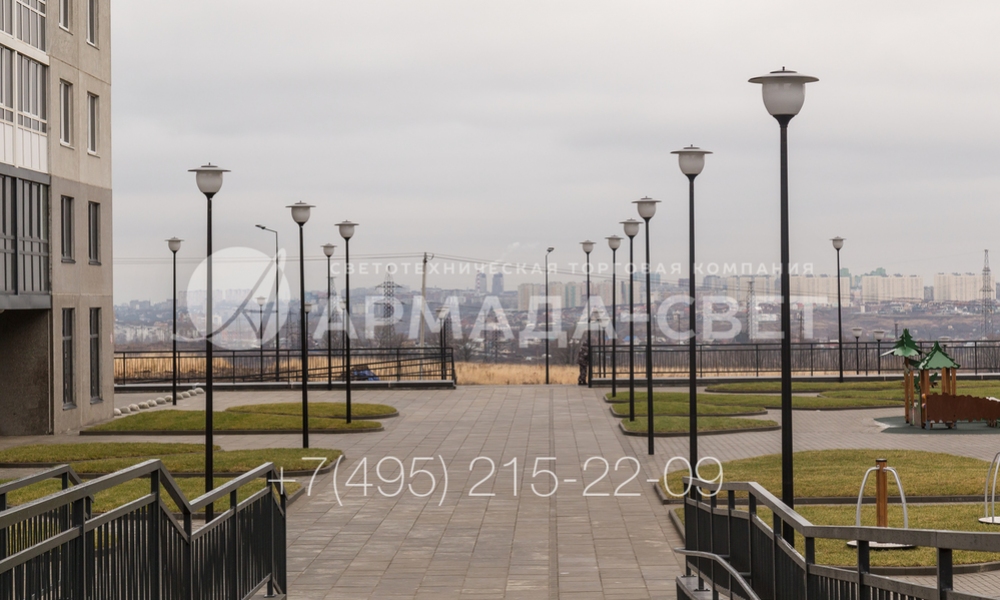

5) Для крепления декоративной опоры фланцевого типа на закладной детали используются болты и гайки. Такое соединение остается разъемным в течение эксплуатации. Если ствол будет поврежден, наземную часть можно открутить и заменить на новую.

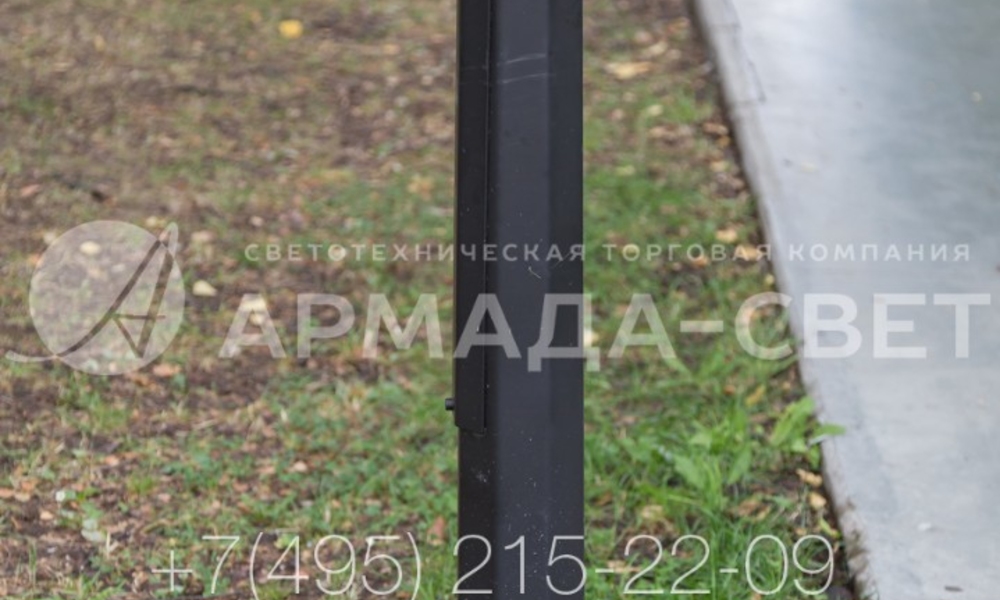

6) Одним из этапов производства декоративных граненых опор является устройство нижней части и оголовка. В представленном на фото варианте для установки используется фланец, а верхушка имеет унифицированный диаметр под посадочное отверстие венчающего светильника.

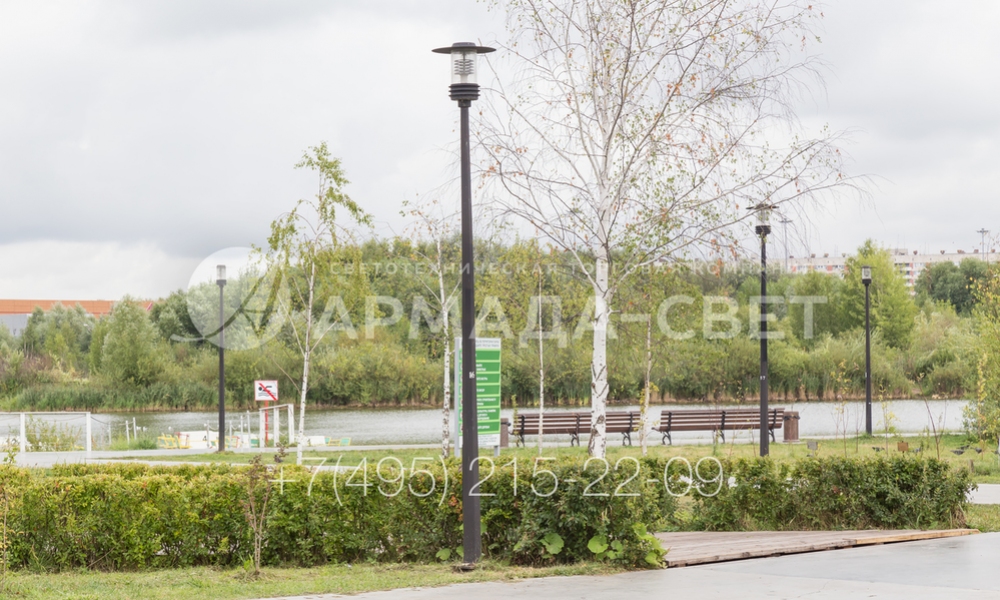

7) На фотографии изображена декоративная осветительная граненая опора с высотой наземной части 6 метров. Так как монтаж производится с использованием фланца и закладной детали, общая длина конструкции также равна 6 метрам и не увеличивается за счет хвостовика.

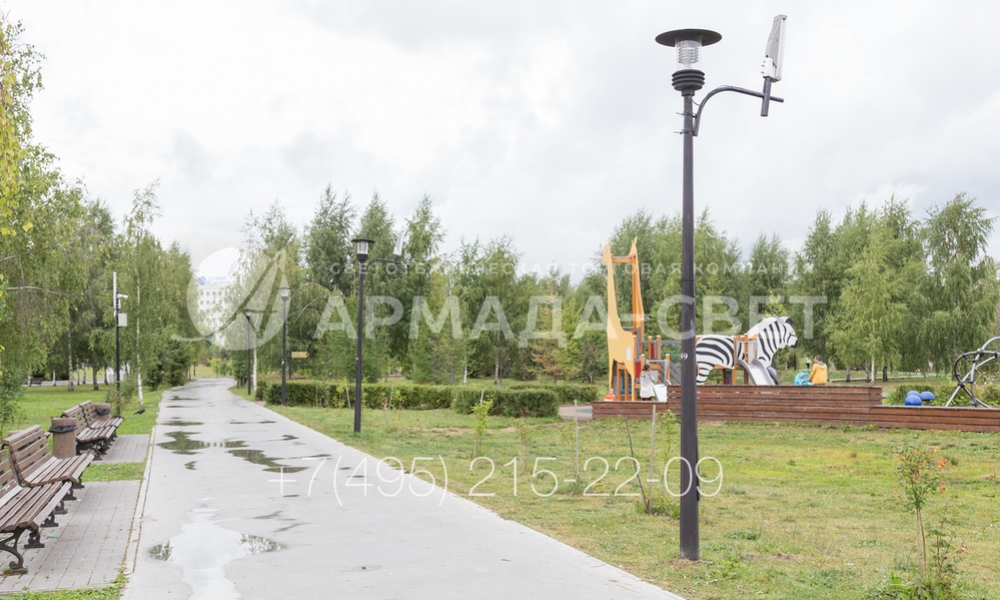

8) На фото представлена одна из модификаций граненой опоры. В ней имеется один венчающий светильник и прибор освещения консольного типа для подсветки окружающего ландшафта. Для монтажа консольного светильника используется отдельный кронштейн.

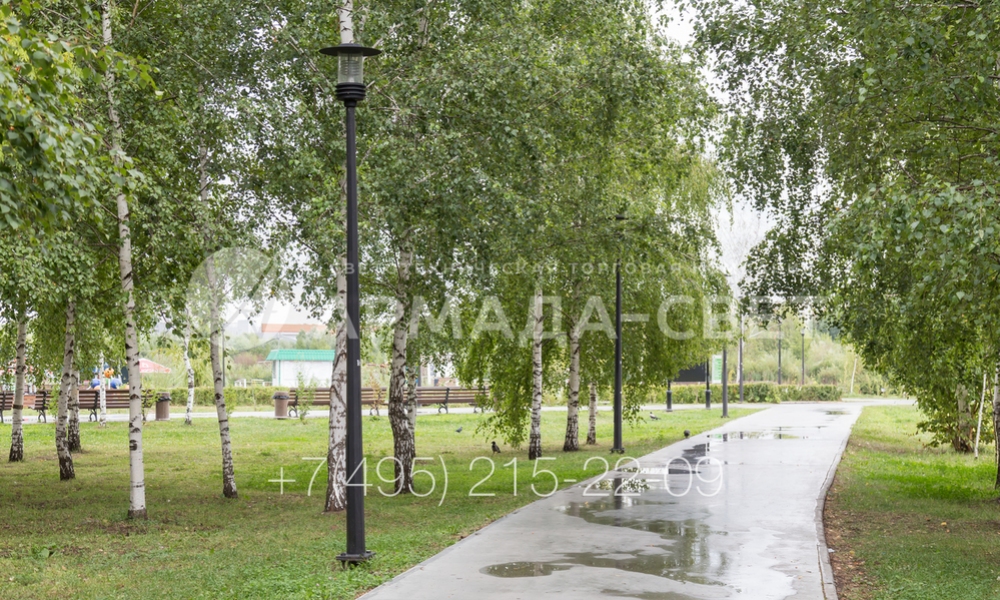

9) Если осветительная опора устанавливается на тротуаре или газоне, целесообразно выбрать модель с хвостовиком. Отсутствие квадратного подпятника делает место установки более лаконичным и аккуратным. Асфальт или трава подходят вплотную к опоре.

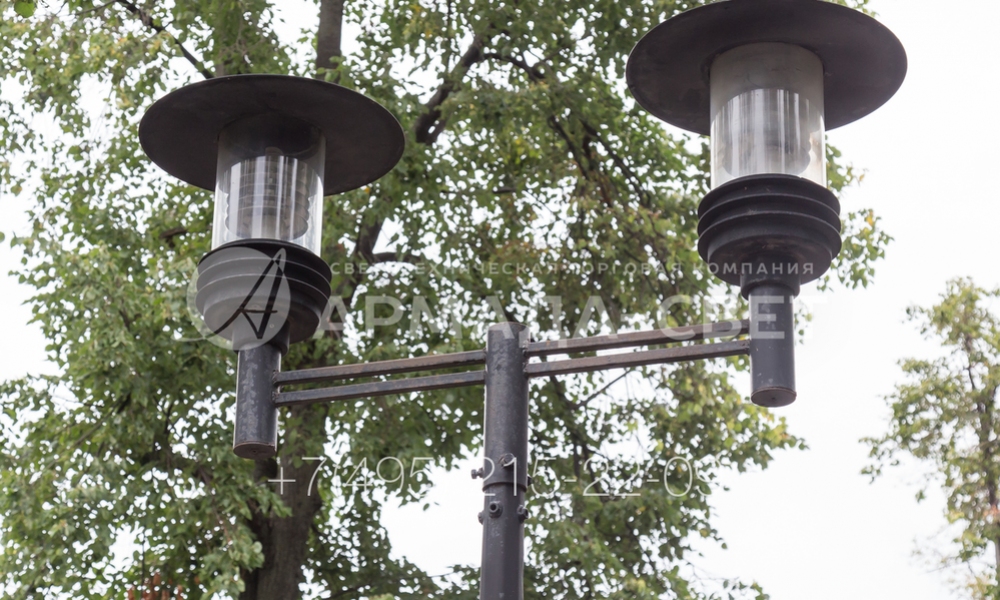

10) На фото представлены два светильника, которые установлены на граненой парковой декоративной опоре. Такой вариант применяется в случае, когда нужно осветить широкую дорожку или тротуар и установить конструкцию посередине.

11) При использовании фланца для установки осветительных опор высотой 6 метров их легче выравнивать по вертикальной оси. Строителям достаточно правильно выставить закладную деталь, а после прикручивания ствола он сам примет нужную позицию.

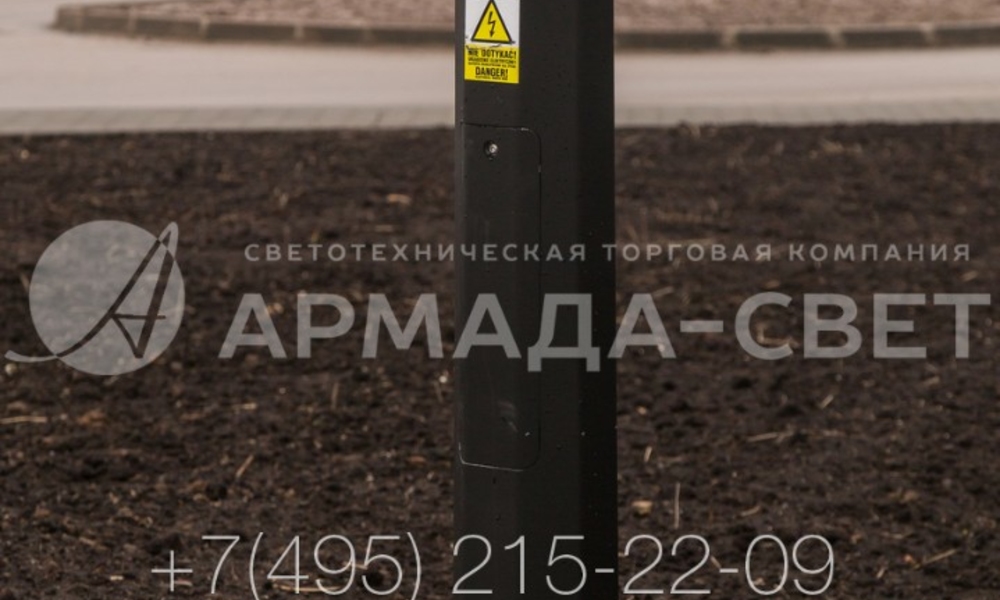

12) На фото изображена нижняя часть опоры. Хорошо виден квадратный подпятник с отверстиями для крепления на ЗДФ, а также технологический лючок для подключения силовых линий. Отверстие закрыто крышкой с ключом и предупреждающей надписью для ограничения доступа посторонних.

13) Граненые опоры работают от подземных электрических силовых линий. Это особенно важно при установке в местах массового проживания, нахождения или отдыха людей. Провода защищены от повреждений, обрывов в результате действий людей, сильного ветра и т.п.
