ОГККВ – 7,5 С Опоры квартальные для воздушной подводки питания (фланцевые)

фото

Версия для печати

Область применения: Освещение жилых кварталов, пешеходных зон, аллей, бульваров, парковок. Предназначены для воздушной подводки питания.

Назначение опоры: Декоративная
Высота (м): 7,5
Вес (кг): 155-200
Тип опоры: ОГК
Верхний диаметр (мм): 80-150
Форма ствола опоры: Граненая
Нижний диаметр (мм): 315
Способ установки: Фланцевая
Размер фланца (мм): 400
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Артикул производителя: ОГККВ – 7,5 С

В наличии

Цена: от 45 183 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Квартальные опоры ОГККВ-7,5С отличны тем, что подводка питания выполняется непосредственно по воздуху. Благодаря угловой конструкции опоры, последние могут быть установлены даже в местах изгибов дорожных трасс. Градус угла в зависимости от выбранной модели может варьироваться от 450 до 1350. Несмотря на относительно ощутимый вес, конструкция все же остается очень простой в плане ее установки и последующего обслуживания.

Монтаж опорных столбов осуществляется фланцевым способом, в результате чего изделие устанавливается на бетонный фундамент. От параметров опоры зависит, каким будет закладочный элемент.

Для дополнительной защиты данной конструкции на этапе ее производства поверхность металла покрывается слоем цинка. Благодаря этому решению квартальные опоры не только продлевают свой срок службы, но и обретает законченный внешний вид, который удачно впишется в любой из городских ландшафтов без особых проблем. Данный тип конструкций, обычно, применяется в том случае, если проводка питания под землей не является возможным или же целесообразным для решения поставленной задачи.

Габаритные размеры опор

Основные параметры опор ОГККВ

Название	Цена	Обозначение	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Рекомендуемый тип ЗДФ	Высота	Вес
Название	d, мм	Обозначение		D, мм	A, мм	Рекомендуемый тип ЗДФ	H, м	m, кг
ОГККВ-7,5 С	48 098 ₽	ОГККВ-7,5 С1, С2	80	315	400	ФМ-0,325	7,5	165
ОГККВ-7,5 С	45 183 ₽	ОГККВ-7,5 С1, С2	80	315	400	ФМ-0,325	7,5	155
ОГККВ-7,5 С	47 631 ₽	ОГККВ-7,5 С1, С2	80	315	400	ФМ-0,325	7,5	163,4
ОГККВ-7,5 С	58 300 ₽	ОГККВ-7,5 С3	150	315	400	ФМ-0,325	7,5	200
ОГККВ-7,5 С	55 385 ₽	ОГККВ-7,5 С3	150	315	400	ФМ-0,325	7,5	190

Галерея

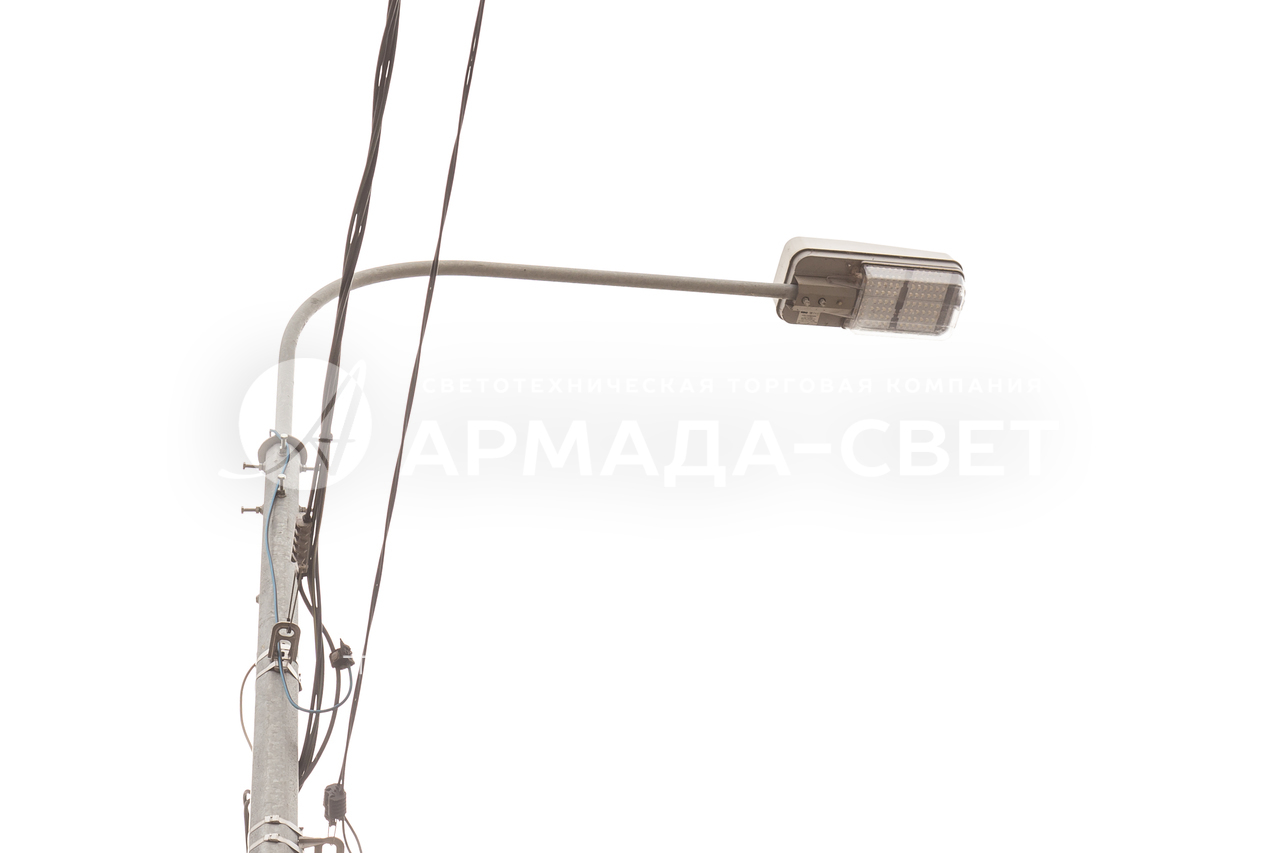

1) На фото изображены квартальные осветительные опоры, которые установлены вдоль автомобильной дороги. Для освещения используются консольные светильники на кронштейнах. Кабель питания подведен по воздуху.

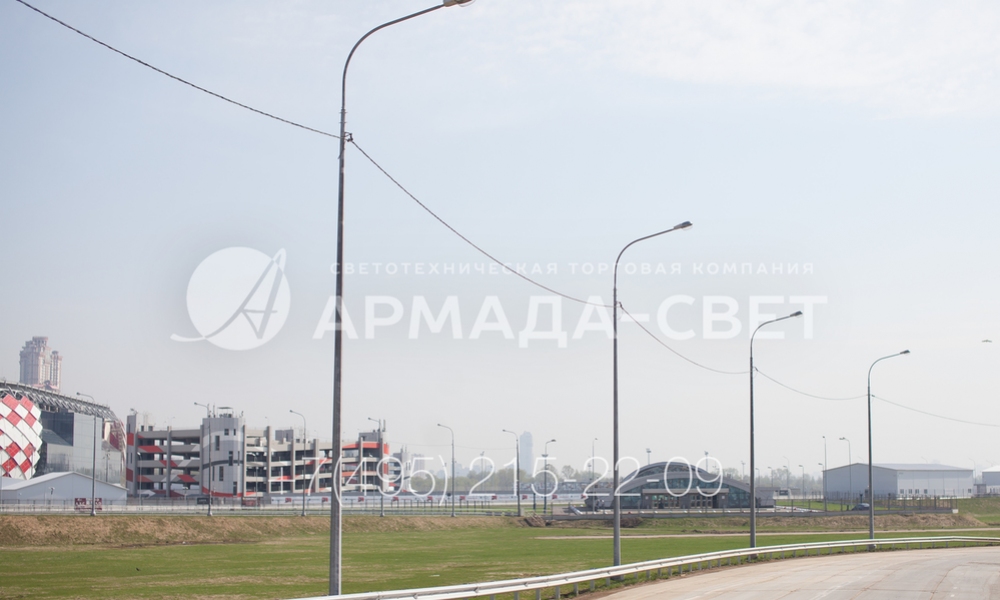

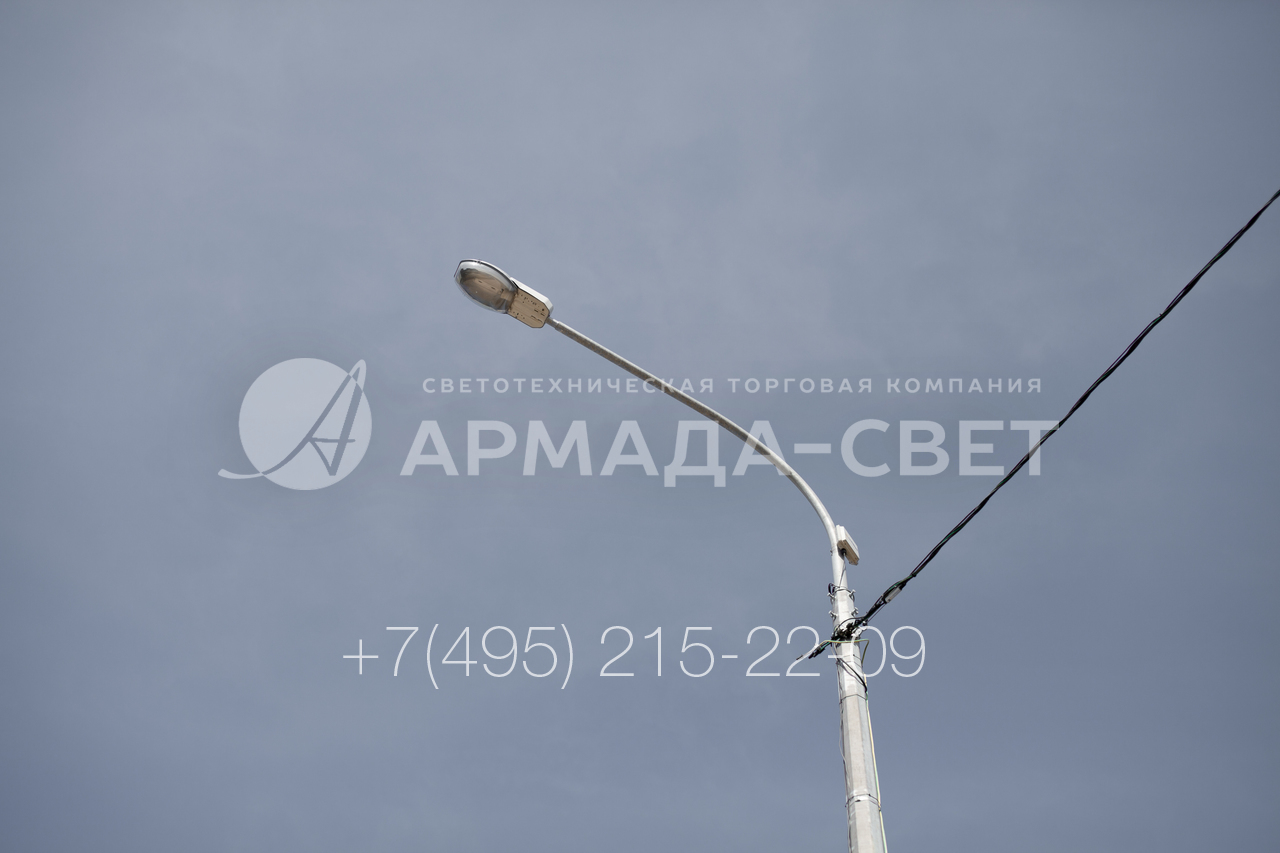

2) Стволы квартальных осветительных опор имеют конусовидную форму. Диаметр в верхней части меньше, чем диаметр в нижней. За счет этого центр тяжести конструкции опускается, благодаря чему повышается устойчивость конструкции при сильном ветре.

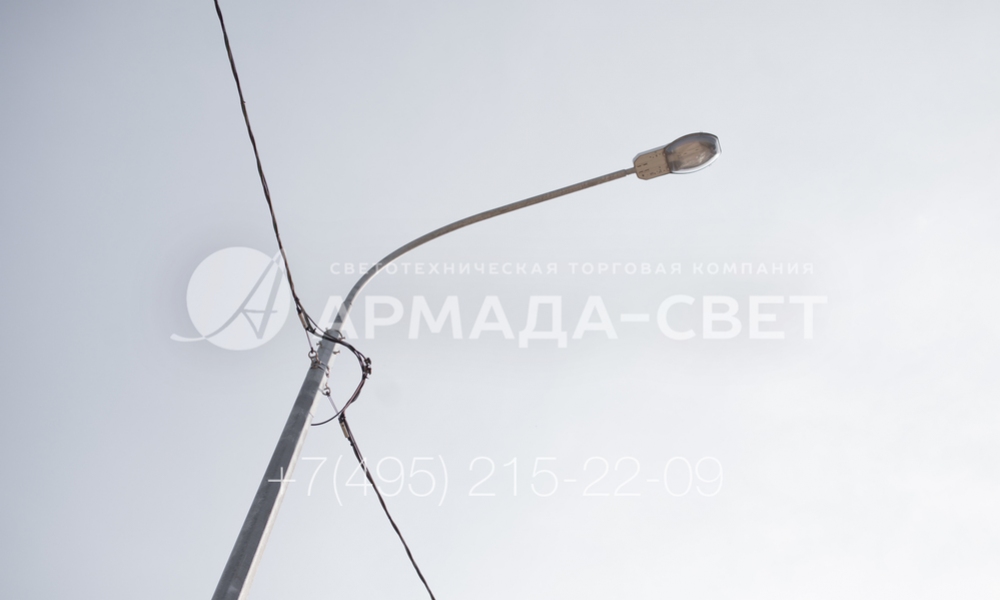

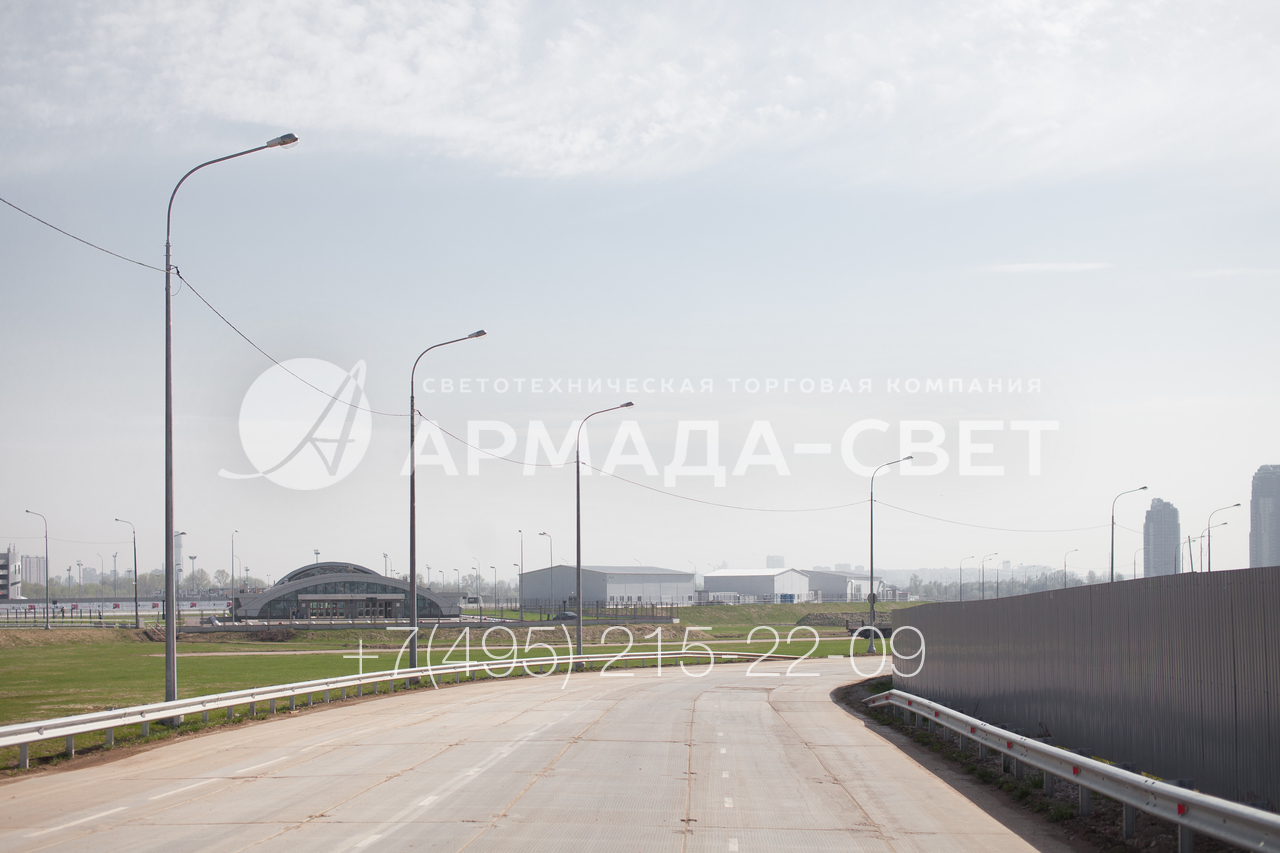

3) Изображенная на фото опора специально предназначена для подведения питания по воздуху. Для крепления воздушных силовых линий используются кронштейны, которые крепятся прямо к стволу. Ввод кабеля внутрь ствола производится через отверстие возле оголовка.

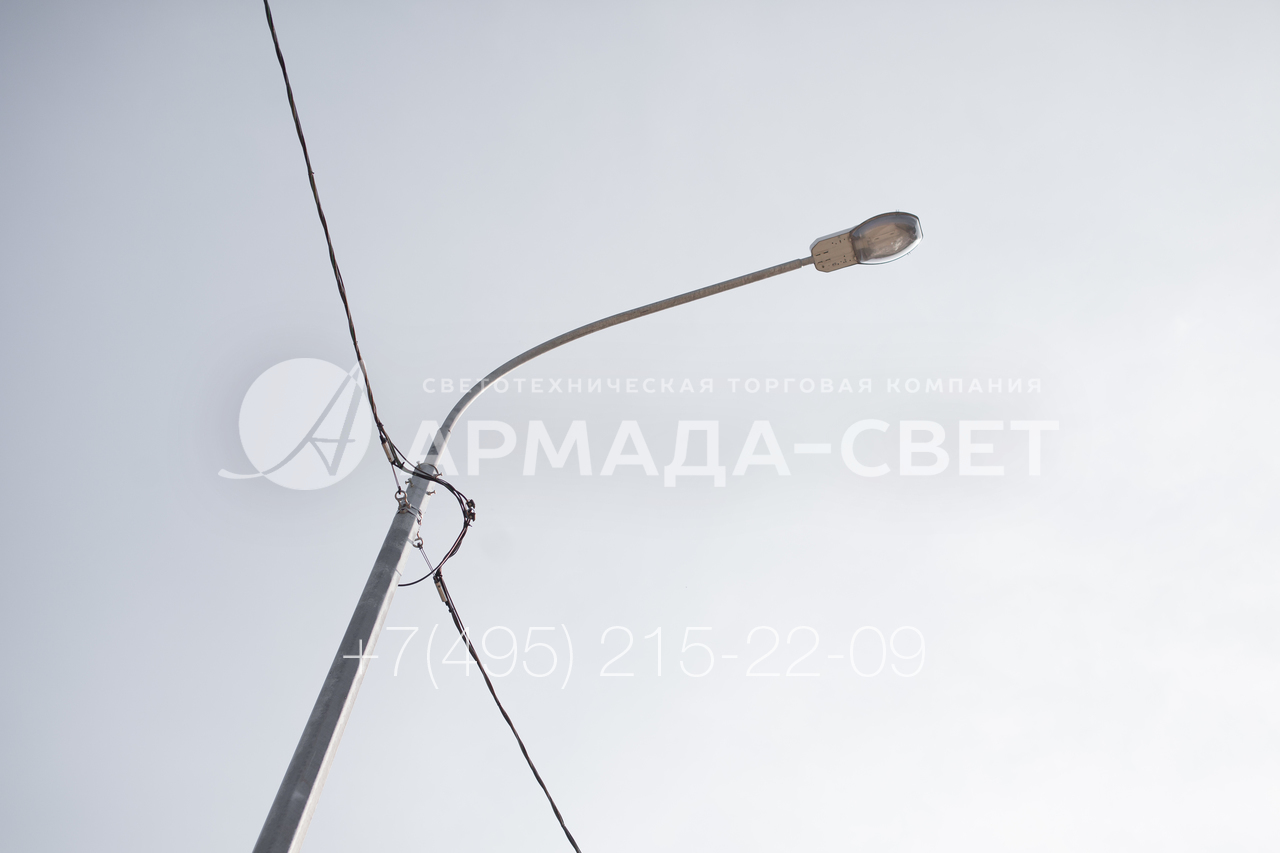

4) Для изготовления квартальных опор наружного освещения используется листовая сталь. Она разрезается на отдельные детали с помощью плазменной резки, гнется и сваривается электросваркой. Благодаря использованию проката сокращается вес изделий.

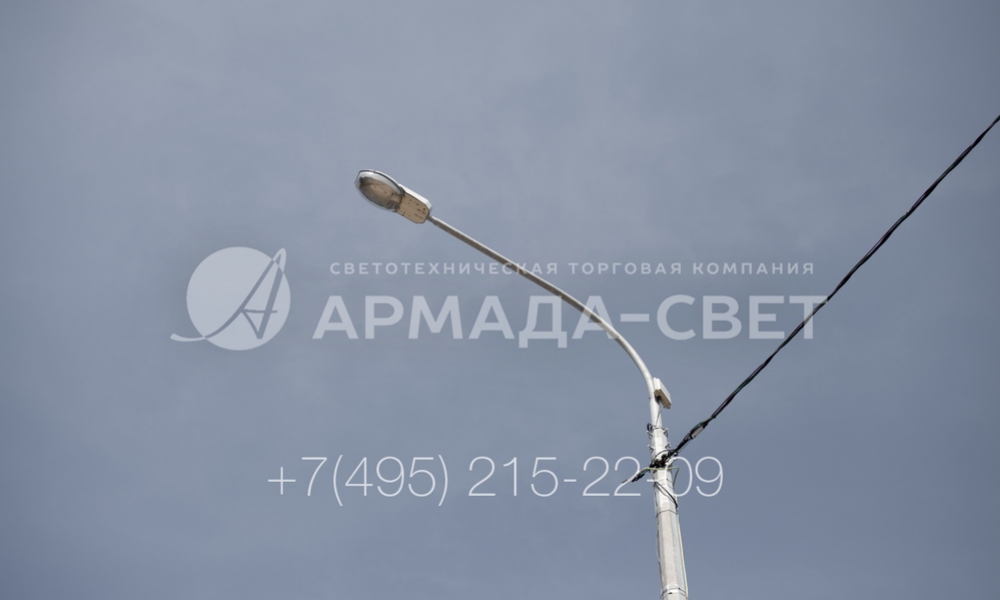

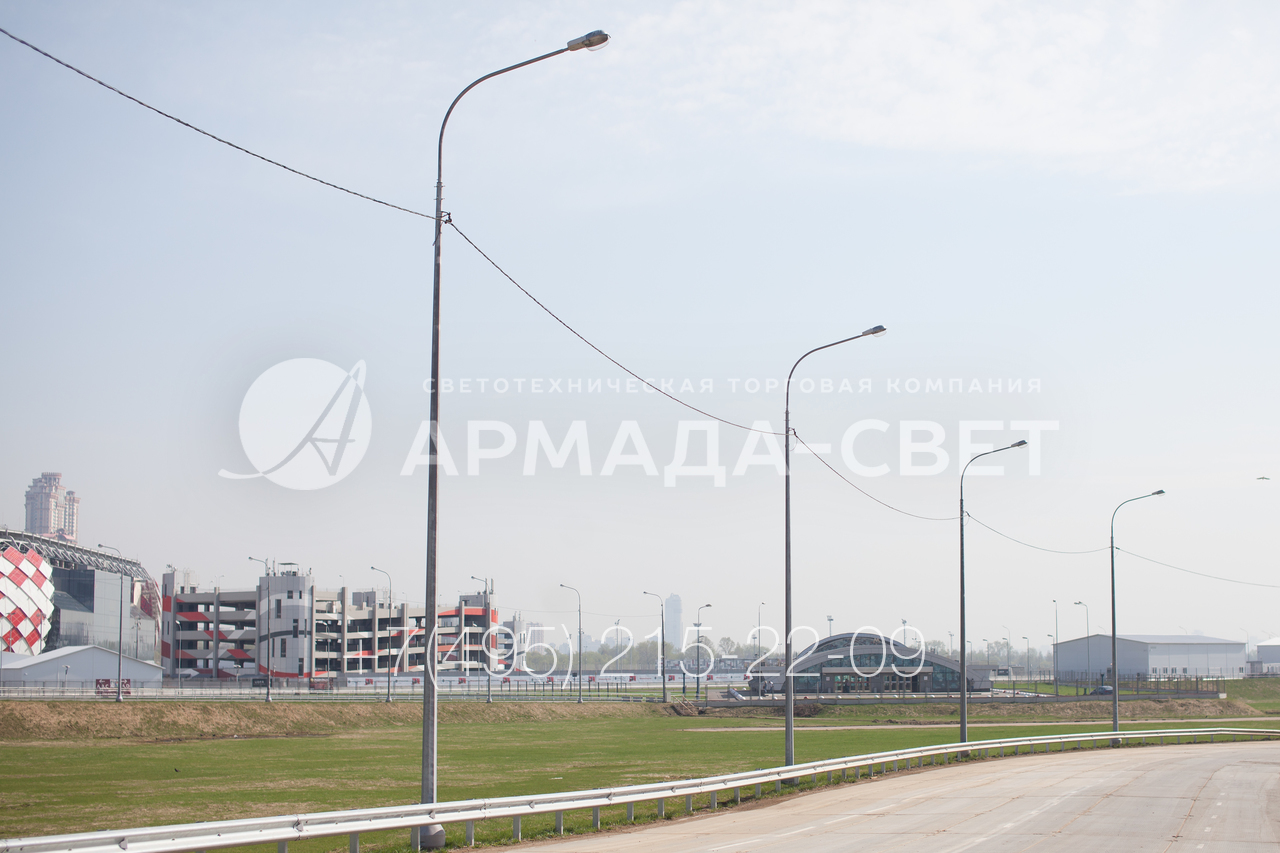

5) Квартальная осветительная опора имеет оголовок универсальной формы, рассчитанный на установку кронштейна с хвостовиком и ограничительной шайбой. Поэтому покупатель может менять кронштейн по собственному желанию.

6) Осветительная опора, изображенная на фотографии, может быть адаптирована под решение разных осветительных задач. При этом не нужно вносить серьезные изменения в конструкцию. Достаточно выбрать оголовок другой модели.

7) Квартальные осветительные опоры, представленные на фотографии, имеют ствол с высокой прочностью и несущей способностью. Благодаря граненому поперечному сечению формируются ребра жесткости, которые придают нужные свойства.
