ОГККВ-8У Опоры квартальные граненые стальные бесфланцевые

фото

Версия для печати

Область применения: Освещение жилых кварталов, пешеходных зон, аллей, бульваров.

Артикул производителя: ОГККВ-8У
Верхний диаметр (мм): 76
Вес (кг): 113-175
Высота (м): 8
Материал: Листовой прокат
Назначение опоры: Несиловая
Нижний диаметр (мм): 150
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Способ установки: Прямостоечная
Тип опоры: НПГ
Форма ствола опоры: Граненая

В наличии

Цена: от 32 940 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГККВ-8У – металлоконструкция углового типа с граненой поверхностью, применяемая для обеспечения равномерного внешнего освещения городских объектов, площадей, парковых зон, а также жилых районов, бульваров и скверов. Благодаря привлекательному виду, установка опорной конструкции высотой 8 м не нарушает окружающий природный ландшафт.

Имеющиеся на поверхности опорного столба грани образуются за счет сгибания стальных листов, выступающих сырьем для изготовления изделий, на специальном оборудовании. После сгибания свободные края изделия свариваются с образованием продольного шва. Поверхность металла получает защиту от коррозии и внешних факторов посредством оцинковки горячим методом, что также увеличивает срок ее эксплуатации. Без замены и обновления покрытия опора прослужит до 25 лет. Внутри конструкция опоры полая.

Светотехника, участвующая в освещении территорий и объектов, располагается в верхней части фонарного столба. Подвод питания к осветительным элементам выполняется по воздуху.

Конструкция ОГККВ-8У делает изделие подходящим для установки на поворотных участках трассы с большим углом поворота. Опора устанавливается на бетонное основание и надежно фиксируется.

Габаритные размеры опор

Основные параметры опор ОГКК

Наименование	Цена	Применение	Верхний диаметр	Нижний диаметр	Номинальное усилие	Изгибающий момент	Закладной фундамент	Подводка питания	Вес	Высота опоры
ОГКК			d, мм	D, мм	P_max, кг	M_max, кгм			m, кг	H, м
ОГККВ-8У1	32 940 ₽	Угловая 0–90°	76	150	239	1914	ФС	Воздушная	113	8
ОГККВ-8У2	51 013 ₽	Угловая 90–135°	76	150	337	2700	ФС	Воздушная	175	8

Галерея

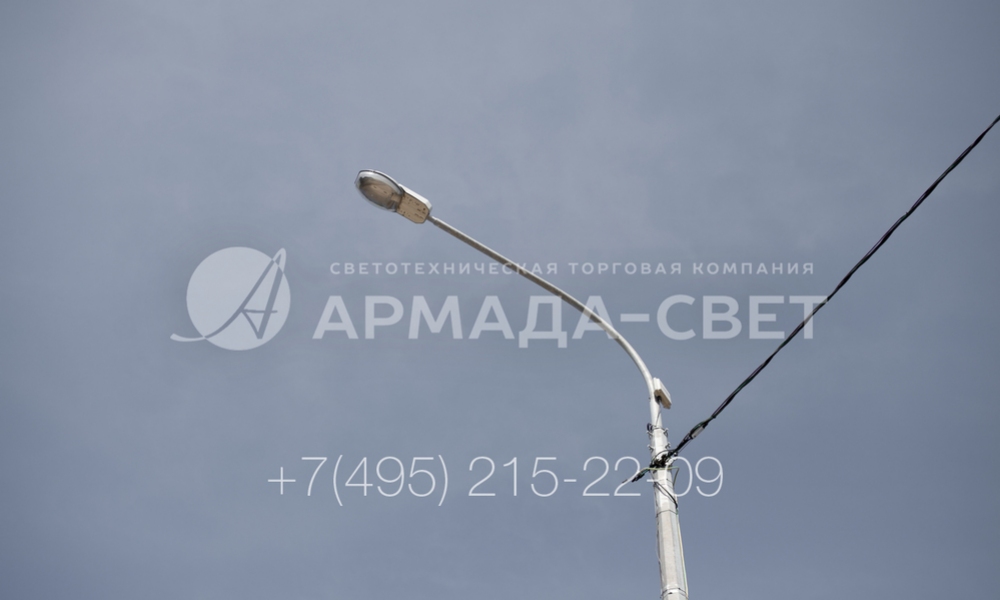

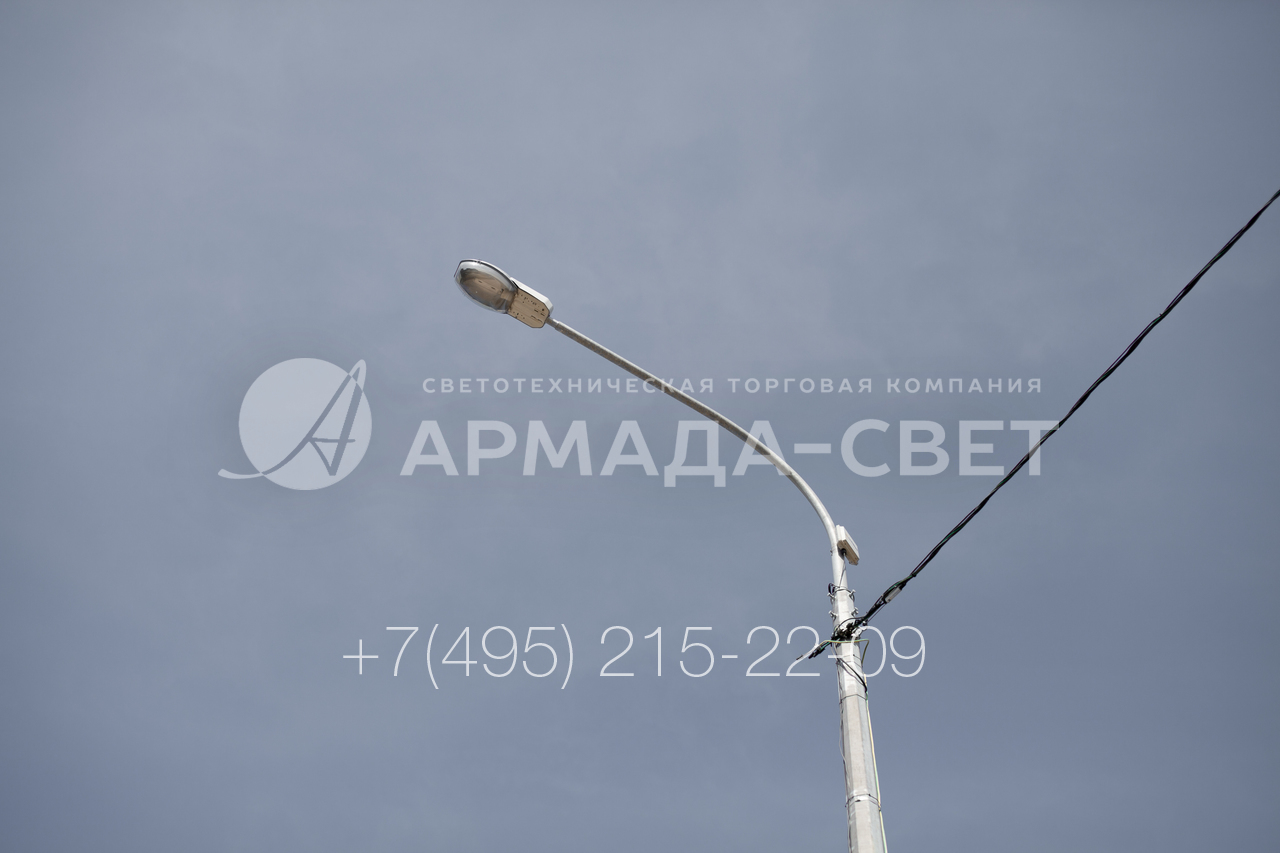

1) На фото приведен пример граненой квартальной опоры освещения с воздушной подводкой силового кабеля. Прочность этой конструкции рассчитана таким образом, чтобы ствол выдерживал нагрузку от установленного на верхушке консольного светильника с кронштейном и самонесущего изолированного кабеля.

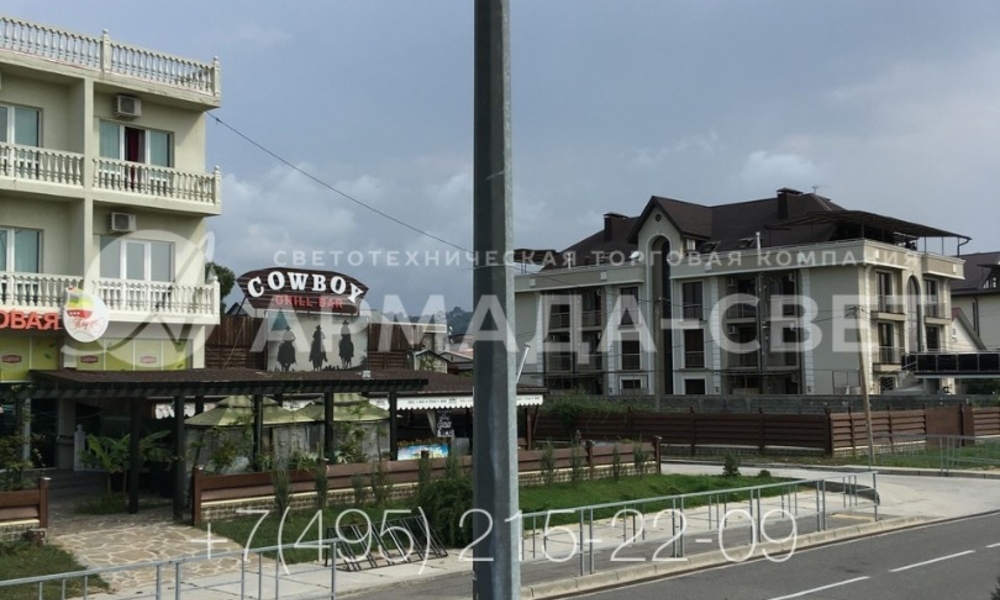

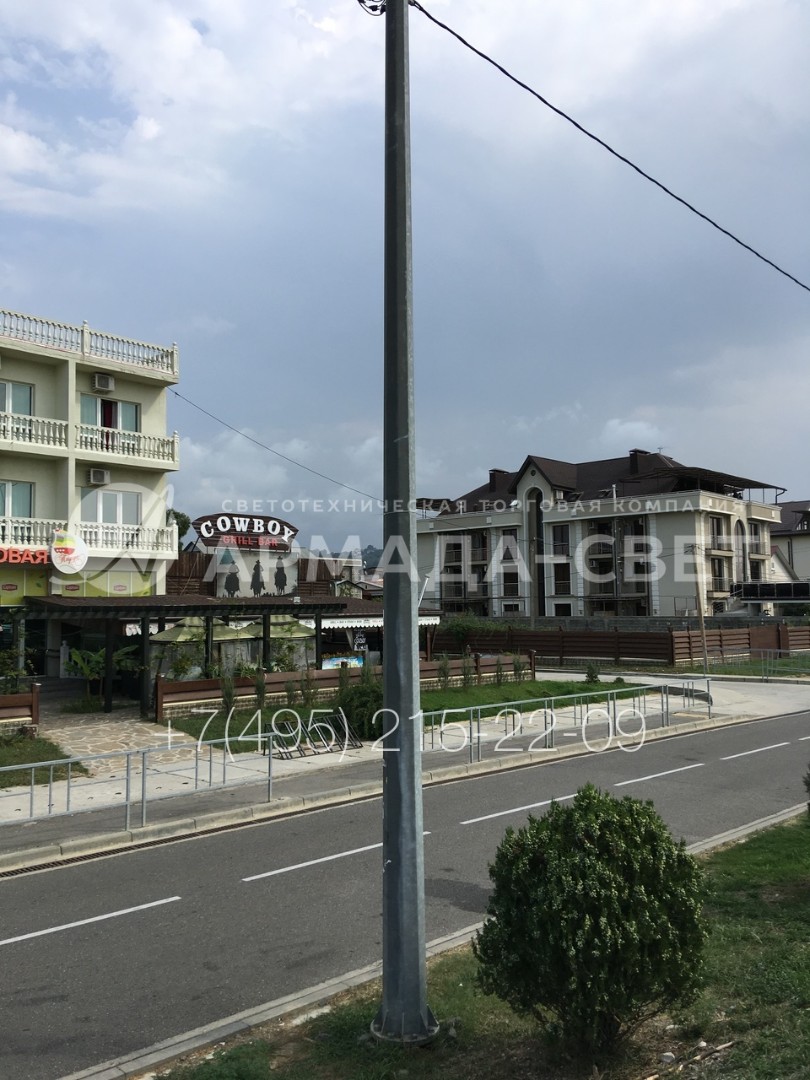

2) Квартальные граненые коничсеские опоры используются для освещения территорий жилых комплексов и коттеджных поселков. Плюс этих изделий состоит в том, что кабели для работы светильников могут прокладываться по воздуху и подвешиваться с помощью отдельно приобретаемой арматуры. Это дает возможность отказаться от копки траншей для кабелей.

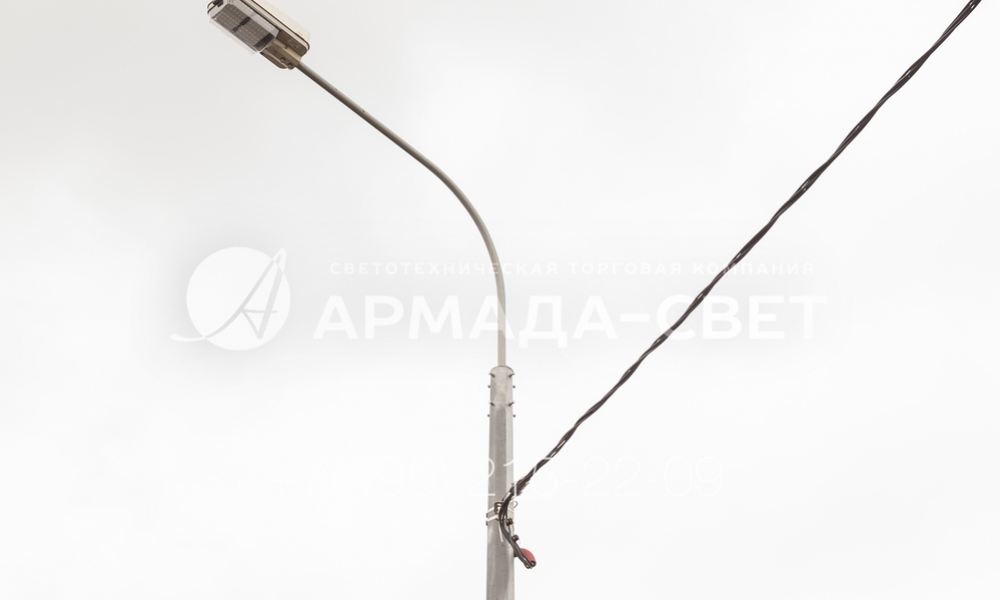

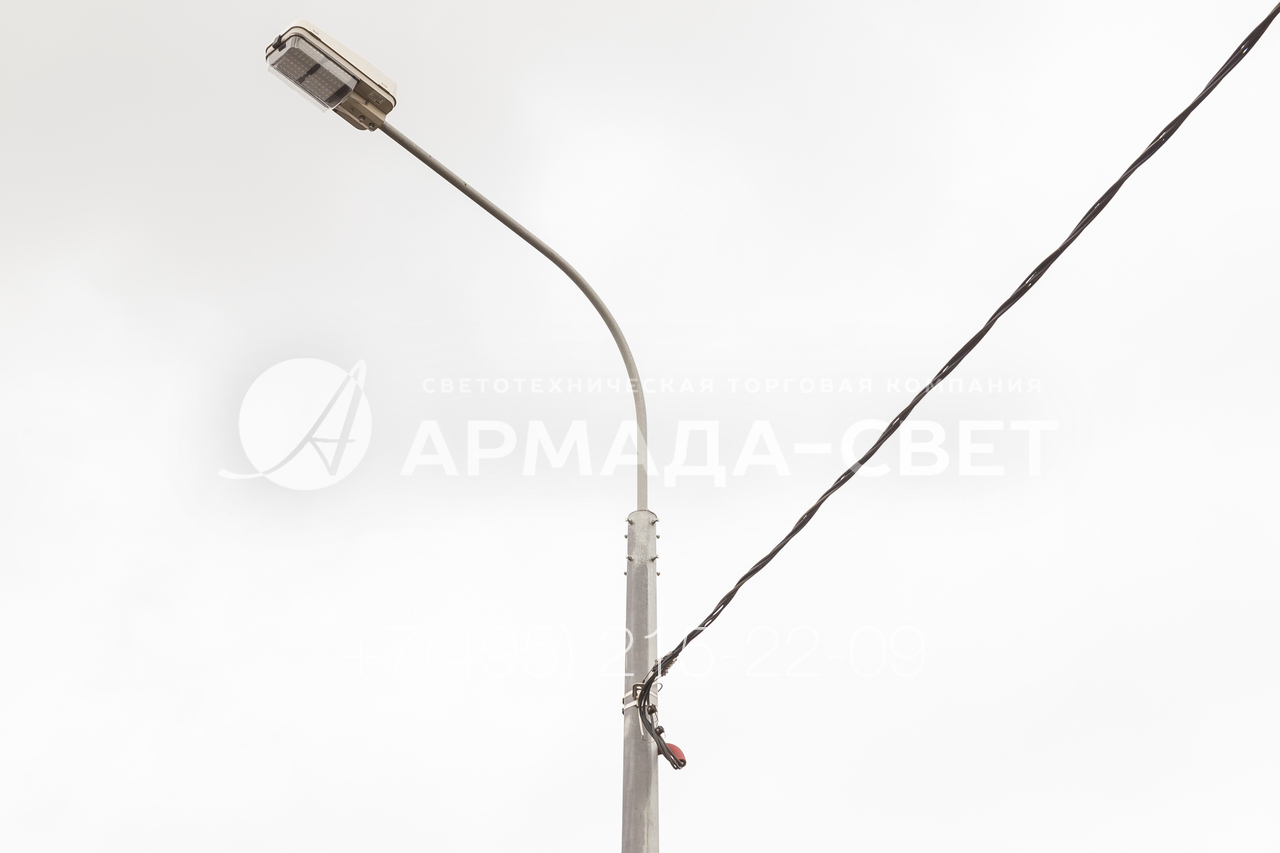

3) Для ввода воздушного кабеля внутрь ствола используется отверстие на расстоянии около 90 см от оголовка. Далее кабель к светильнику идет внутри полого кронштейна. Благодаря этому улучшается внешний вид осветительной конструкции и исключается обрыв проводов из-за неблагоприятных внешних воздействий.
