ОГККЗ – 7,5 Опоры квартальные для подземной подводки питания (фланцевые)

Версия для печати

Область применения: Освещение жилых кварталов, пешеходных зон, аллей, бульваров, парковок. Не предназначены для воздушной подводки питания.

Артикул производителя: ОГККЗ – 7,5
Верхний диаметр (мм): 64
Вес (кг): 64,5
Высота (м): 7,5
Количество крепежных отверстий: 4
Материал: Листовой и трубный прокат
Межцентровое расстояние отверстий B, мм: 200
Назначение опоры: Декоративная
Нижний диаметр (мм): 136
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 300
Способ установки: Фланцевая
Тип опоры: ОККф
Установка: фланцевой частью на закладной элемент фундамента.
Форма ствола опоры: Граненая

В наличии

Цена: от 18 802 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

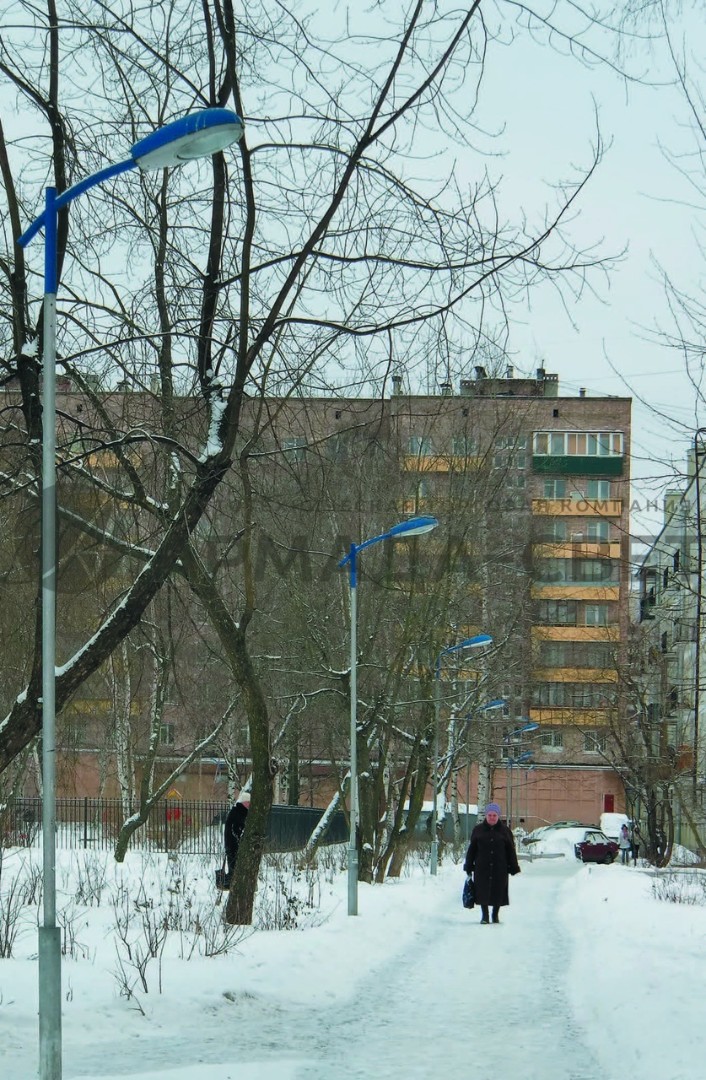

ОГККЗ – 7,5 – квартальная опорная металлоконструкция с граненой поверхностью. Подвод питающего провода к светотехнике осуществляется исключительно подземным способом. Фонарные столбы такого типа устанавливаются в общественных зонах отдыха, на территории парков, аллей, бульваров, а также в жилых районах на придомовой территории и используются для организации внешнего освещения в темное время. Изделие относится к категории декоративных и обладает привлекательным внешним видом, гармонирующим с любым ландшафтом.

Установка опор ОГККЗ – 7,5 осуществляется в районах, где кабельные системы не могут быть проложены по воздуху. Корпус изделия имеет высоту 7,5 м, что позволяет организовать качественную подсветку на небольшой по площади территории. Конструкция состоит из нескольких секций, нижнее основание имеет больший диаметр для улучшения устойчивости.

Опорные столбы изготавливаются из стального проката. Прокладка питающего провода выполняется во внутренней полости опоры. Изделие защищается от коррозии горячим цинкованием, что также обеспечивает опоре устойчивость к внешним факторам.

Опоры ОГККЗ – 7,5 монтируются на закладной бетонный фундамент фланцевым способом.

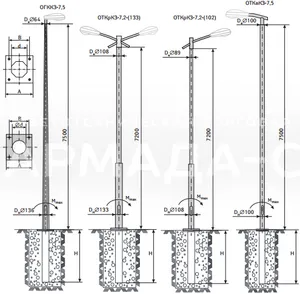

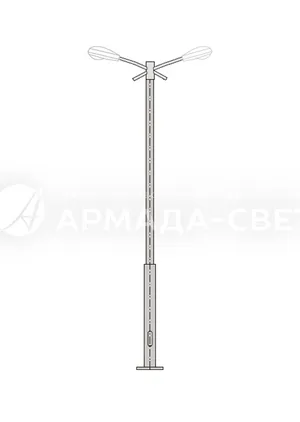

Габаритные размеры и технические детали опор

Основные параметры опор ОГККЗ

Обозначение	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Высота	Вес
ОГККЗ	d, мм	D, мм	А, мм	В, мм	H, м	m, кг
ОГККЗ – 7,5	64	136	300	200	7,5	64,5

Галерея

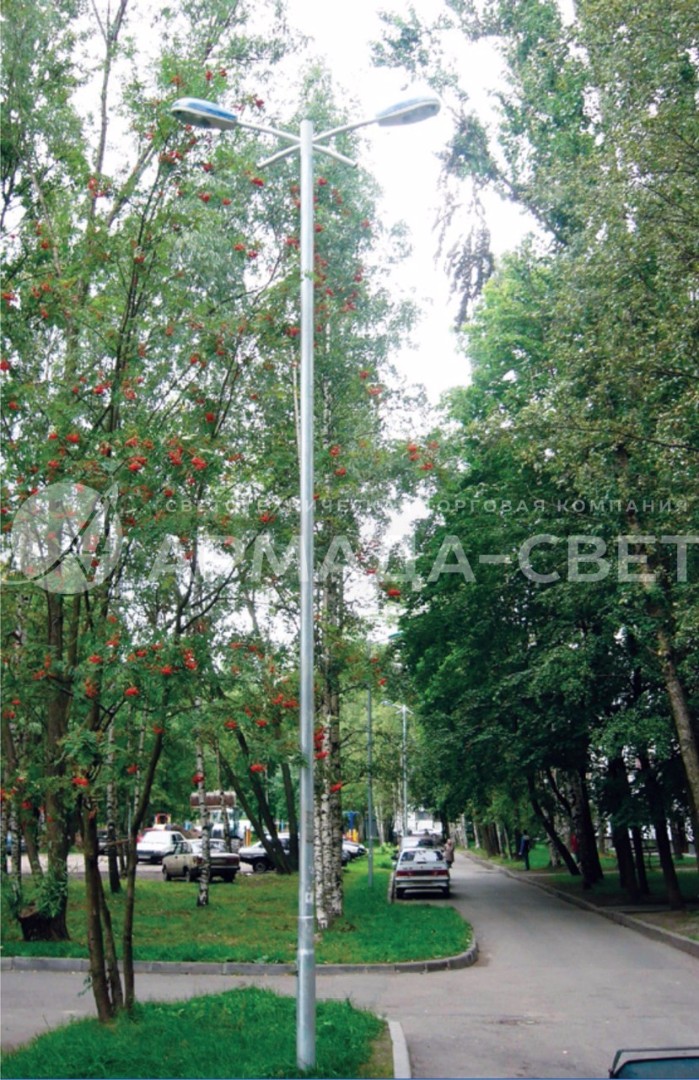

1) Изображенная на фото квартальная опора сделана из листовой стали и имеет граненое поперечное сечение. За счет этого увеличивается ее несущая способность, что дает возможность устанавливать на верхушку мощные светильники консольного типа.

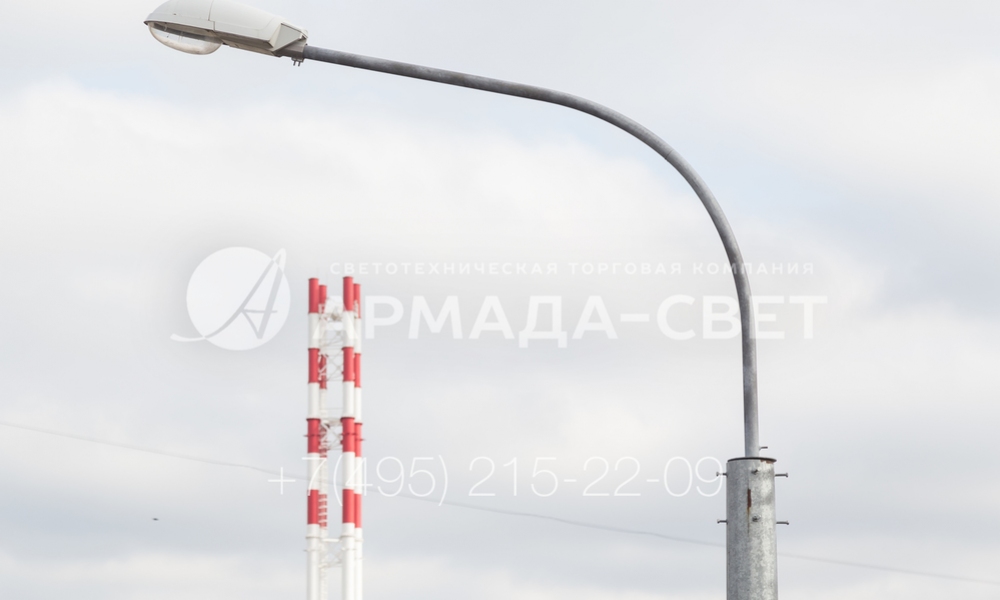

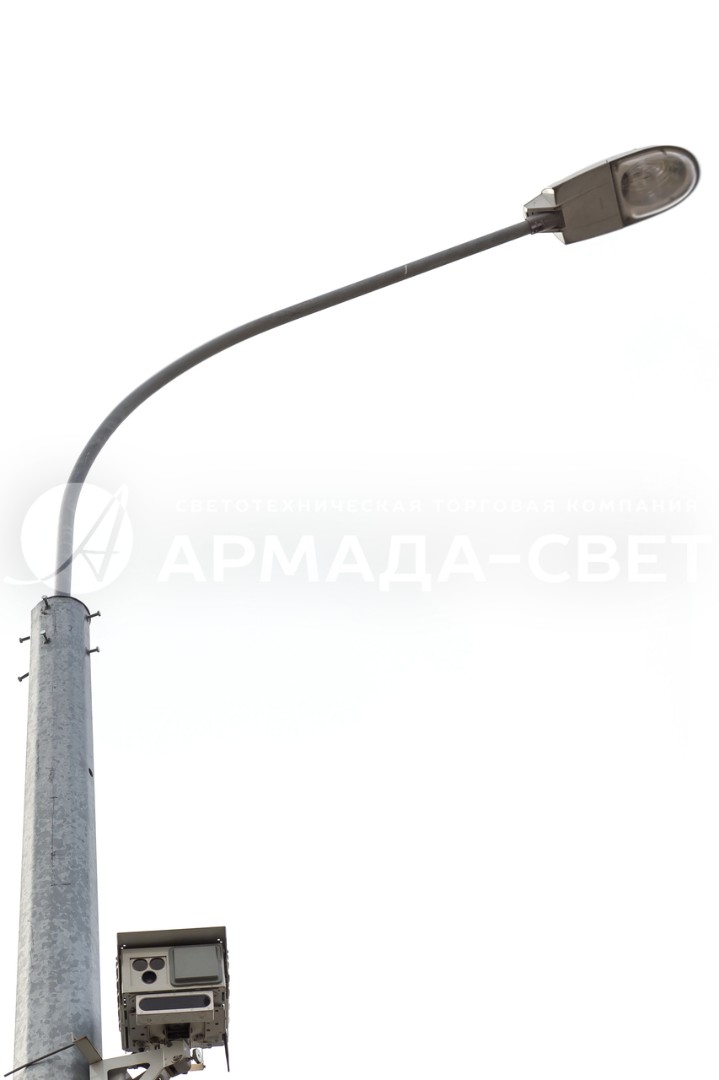

2) На фото изображена квартальная опора с оголовком под хвостовик, в который вставлен кронштейн с одним консольным светильником. Благодаря высокой прочности опоры на нее дополнительно закреплена камера наружного наблюдения.

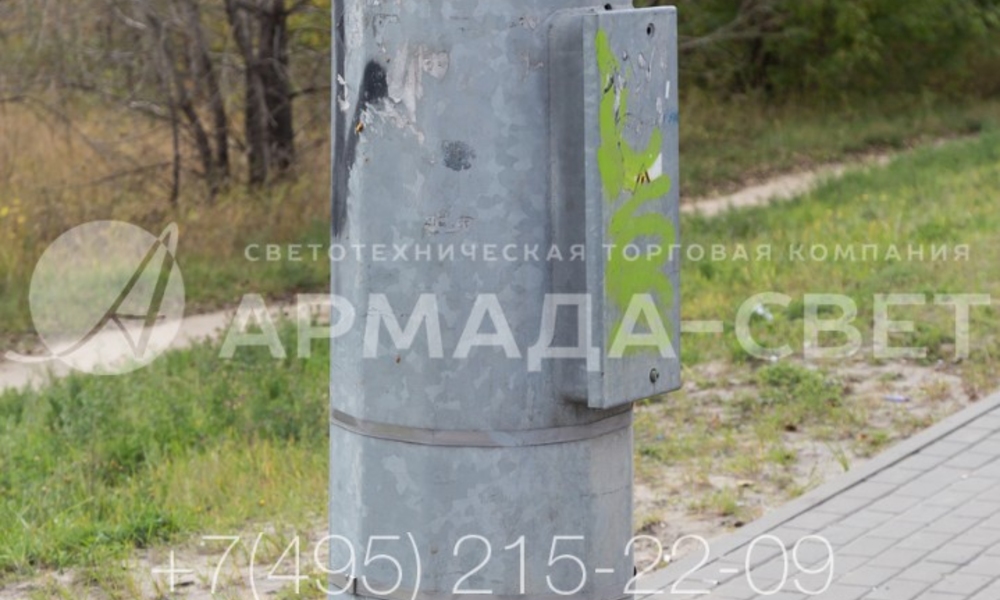

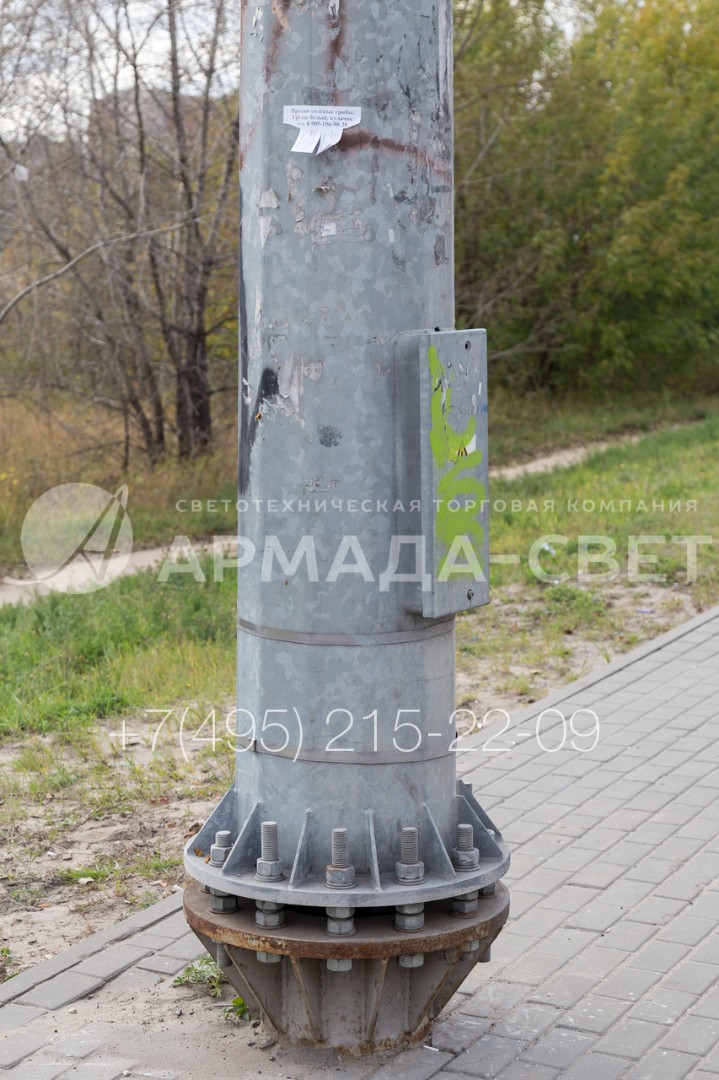

3) Монтаж квартальной осветительной опоры производится на фланец и закладную деталь фундамента. Фланец имеет круглую форму с отверстиями по окружности и дополнительно укреплен треугольными косынками.

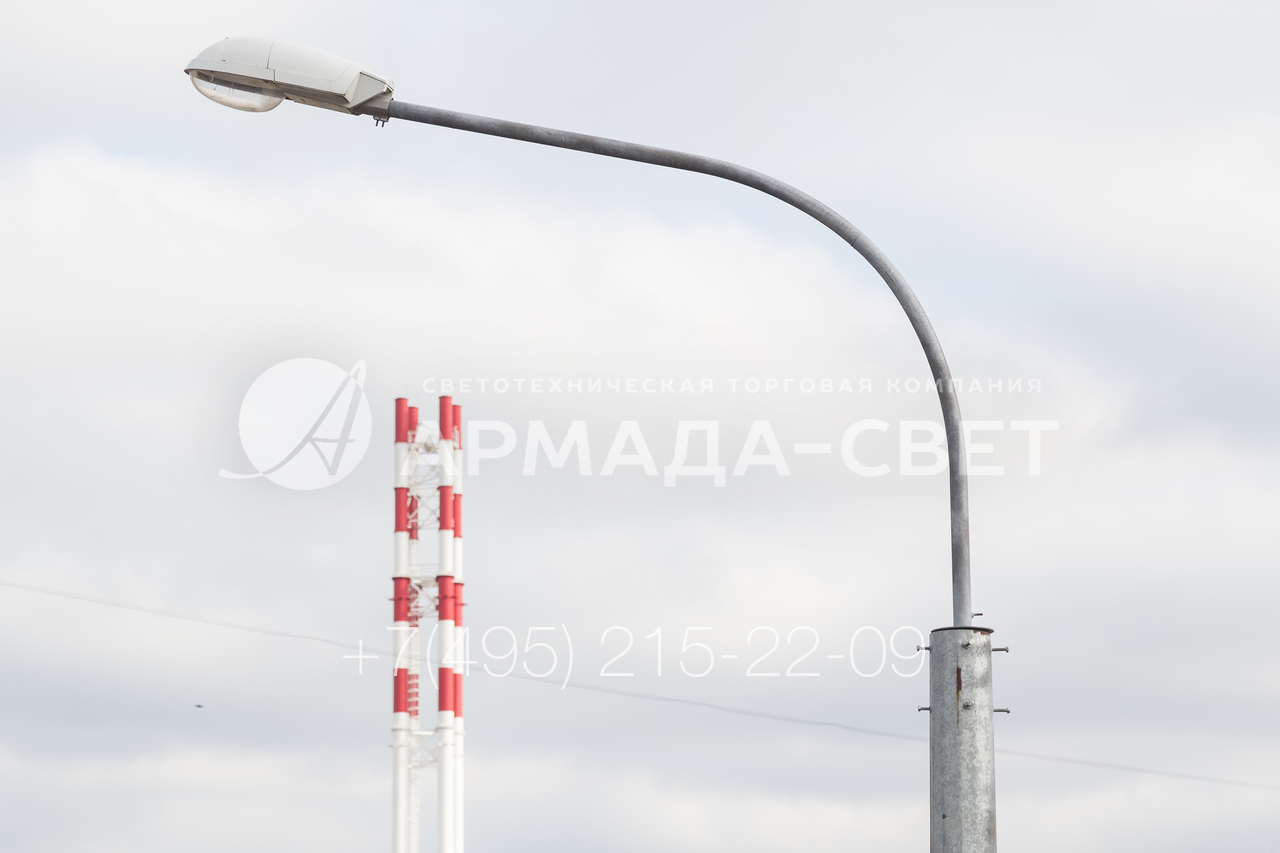

4) Кронштейн со светильником на оголовке квартальной опоры устанавливается во время сборки на месте монтажа. Для его фиксации используются 8 болтов, которые вкручиваются в оголовок и закрепляют хвостовик с ограничительной шайбой.
