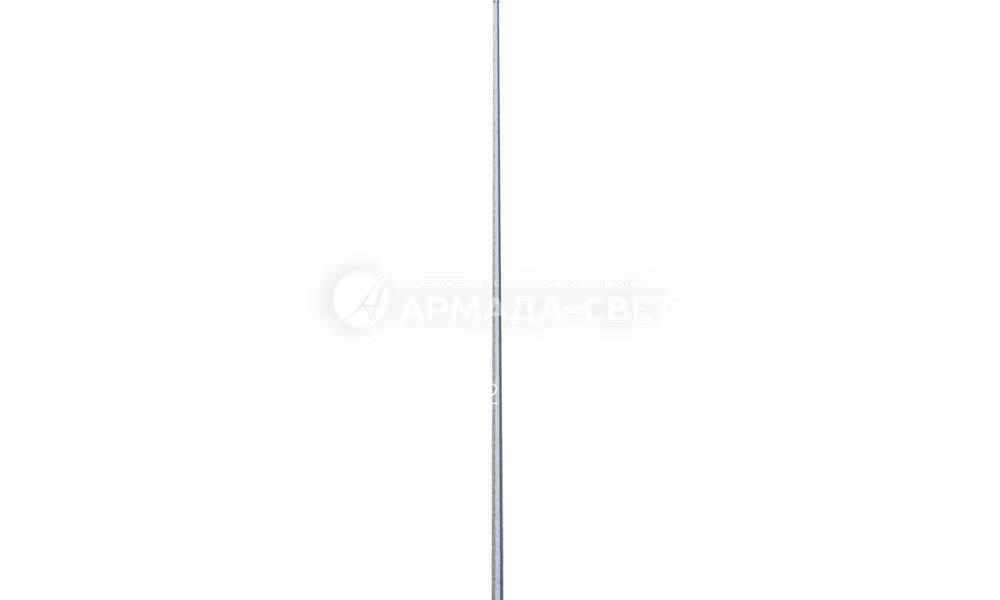

ОГКп Опоры граненые конические несиловые прямостоечные

Версия для печати

Область применения: для установки приборов освещения с подводом питания кабельной линией выполненной под землей

Назначение опоры: Несиловая
Высота (м): 3-10
Вес (кг): 31-127
Тип опоры: НПГ
Верхний диаметр (мм): 69-75
Форма ствола опоры: Граненая
Нижний диаметр (мм): 107-189
Способ установки: Прямостоечная
Материал: Листовой металл
Подвод кабеля: Подземный
Количество светильников на опоре (шт): 1
Артикул производителя: ОГКп

В наличии

Цена: от 9 037 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГКп - опоры граненые конические несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.

Назначение

Несиловые граненые опоры наружного освещения предназначены для установки приборов освещения с подводом питания кабельной линией выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства.

Конструкция опоры

Ствол граненой опоры выполнен из листового металла методом последовательной гибки. На опоры ОГКп в зависимости от высоты и кронштейна могут устанавливаться светильники венчающего или консольного типов. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с аналогами. Многогранное сечение ствола опоры накладывает ограничения на применение декоративных кронштейнов.

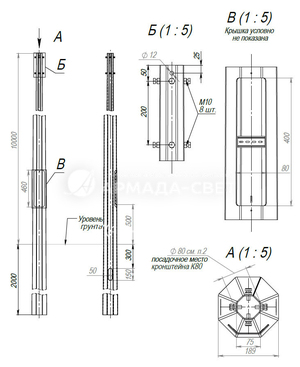

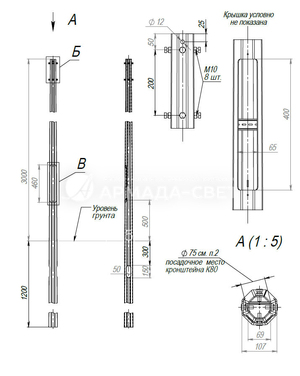

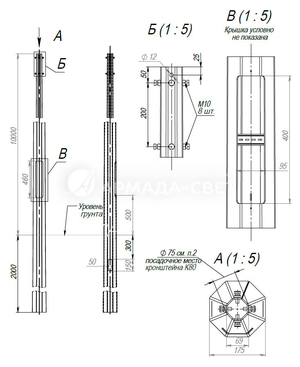

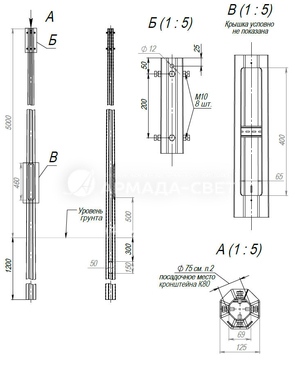

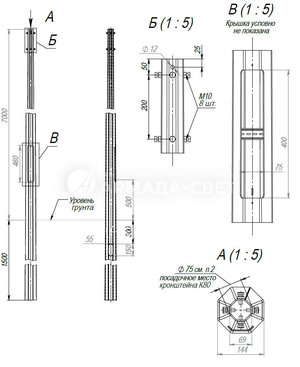

Габаритные размеры

Таблица модификаций опоры ОГКп

Тип	Цена	Н, м	D1, мм	D2, мм	h, м	Посадочное место кронштейна	Масса, кг	Нагрузки на фундамент
Тип	М, т*м	Н, м	D1, мм	D2, мм	h, м	Посадочное место кронштейна	Масса, кг		N, т	Q, т
ОГКп-3,0-4,2	9 037 ₽	3	107	69	1,2	К80	31	0,23	0,07	0,1

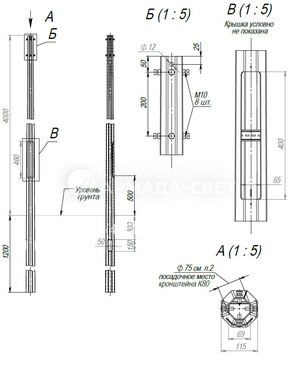

ОГКп-4,0-5,2	11 369 ₽	4	115	69	1,2	К80	39	0,3	0,08	0,13
ОГКп-5,0-6,2	14 284 ₽	5	125	69	1,2	К80	49	0,32	0,09	0,13

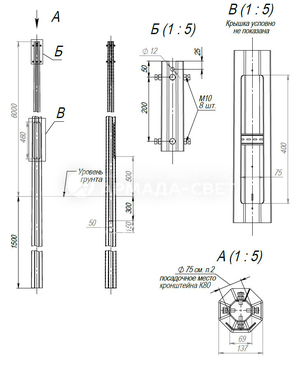

ОГКп-6,0-7,5	18 073 ₽	6	137	69	1,5	К80	62	0,38	0,1	0,12
ОГКп-7,0-8,5	27 693 ₽	7	144	69	1,5	К80	95	0,89	0,13	0,25

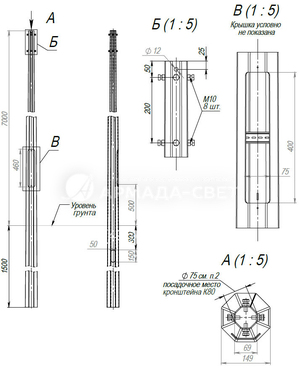

ОГКлп-7,0-8,5	21 571 ₽	7	149	69	1,5	К80	74	0,84	0,11	0,25

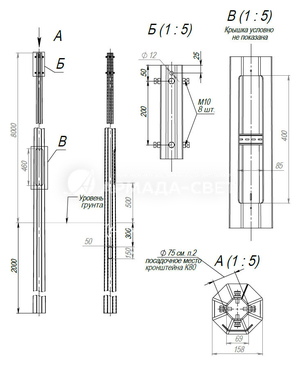

ОГКп-8,0-10,0	34 689 ₽	8	158	69	2	К80	119	1	0,14	0,26

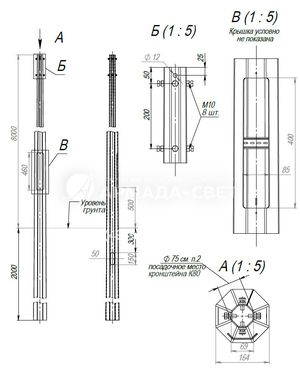

ОГКлп-8,0-10,0	27 110 ₽	8	164	69	2	К80	93	0,9	0,12	0,23

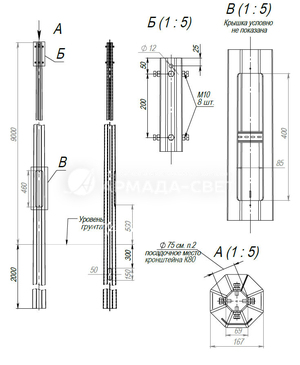

ОГКп-9,0-11,0	39 644 ₽	9	167	69	2	К80	136	1,15	0,16	0,26

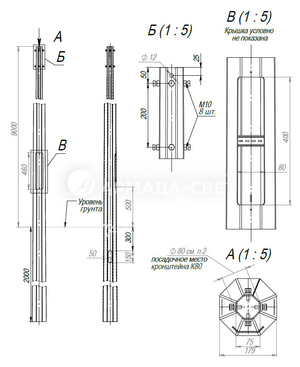

ОГКлп-9,0-11,0	32 648 ₽	9	179	75	2	К80	112	1,15	0,14	0,27
ОГКп-10,0-12,0	44 891 ₽	10	175	69	2	К80	154	1,24	0,17	0,25
ОГКлп-10,0-12,0	37 021 ₽	10	189	75	2	К80	127	1,24	0,15	0,26
