ОКС-0,4-11,0 Опоры круглые силовые

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОКС-0,4-11,0
Верхний диаметр (мм): 219
Вес (кг): 636-606
Высота (м): 11
Количество крепежных отверстий: 6
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 363
Назначение опоры: Силовая
Нижний диаметр (мм): 273
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Способ установки: Прямостоечная, Фланцевая
Тип опоры: СП, СФ
Форма ствола опоры: Трубчатая

В наличии

Цена: от 185 394 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Стальная опора ОКС-0,4-11,0 используется при освещении автодорог, транспортных магистралей, районов жилой застройки, территорий промзон, объектах городской инфраструктуры. Опорная конструкция востребована и для подвода питающих проводов к светотехнике, подвеса СИП.

Фонарные столбы обладают существенным весом, что обеспечивает хорошую адаптацию изделия к потенциальным нагрузкам. Технические параметры опоры позволяют размещать на ней вспомогательное оборудование в виде рекламных билбордов, информационных указателей. Используемые при подсветке светильники располагаются на предусмотренных для этих целей кронштейнах.

Модель ОКС-0,4-11,0 изготавливается из трубного стального проката высокого качества. В процессе производства изделие покрывается слоем цинка при высокой температуре, что обеспечивает конструкции надежную защиту от коррозии и увеличивает срок ее службы до 30 лет. При необходимости изделие может дополнительно окрашиваться в выбранный оттенок.

Круглая стальная опора монтируется на закладной бетонный фундамент фланцевым способом. Параметры основания рассчитываются отдельно для каждой опоры по условиям эксплуатации.

Габаритные размеры опор

Основные параметры опор ОКС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Подземная часть	Межцентровое расстояние отверстий	Вес	Высота
ОКС		d, мм	D, мм	L, м	B, мм	m, кг	H, м
ОКС-0,4-11,0 (И)	185 394 ₽	219	273	3	363	636/606	11

Галерея

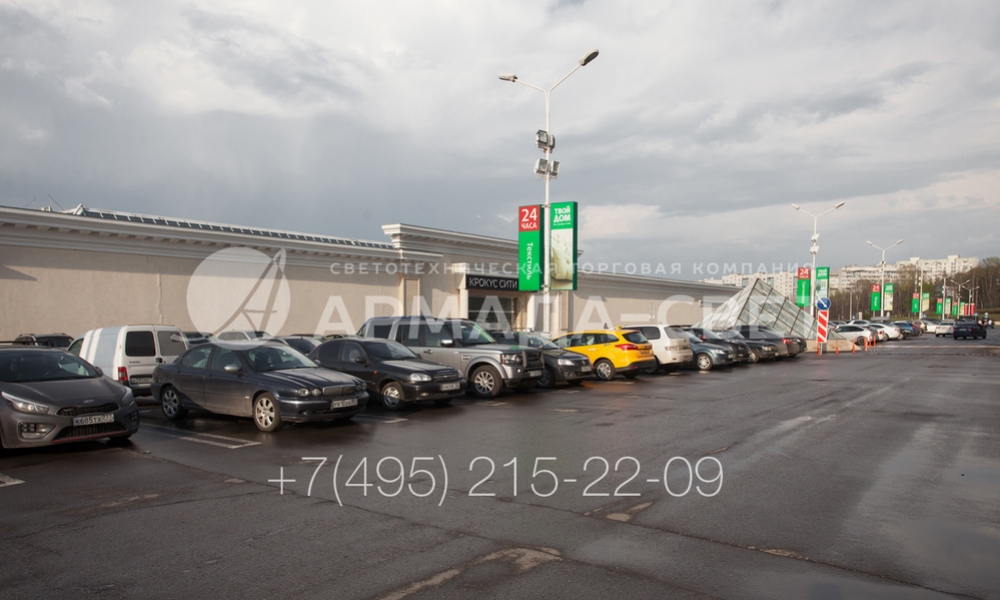

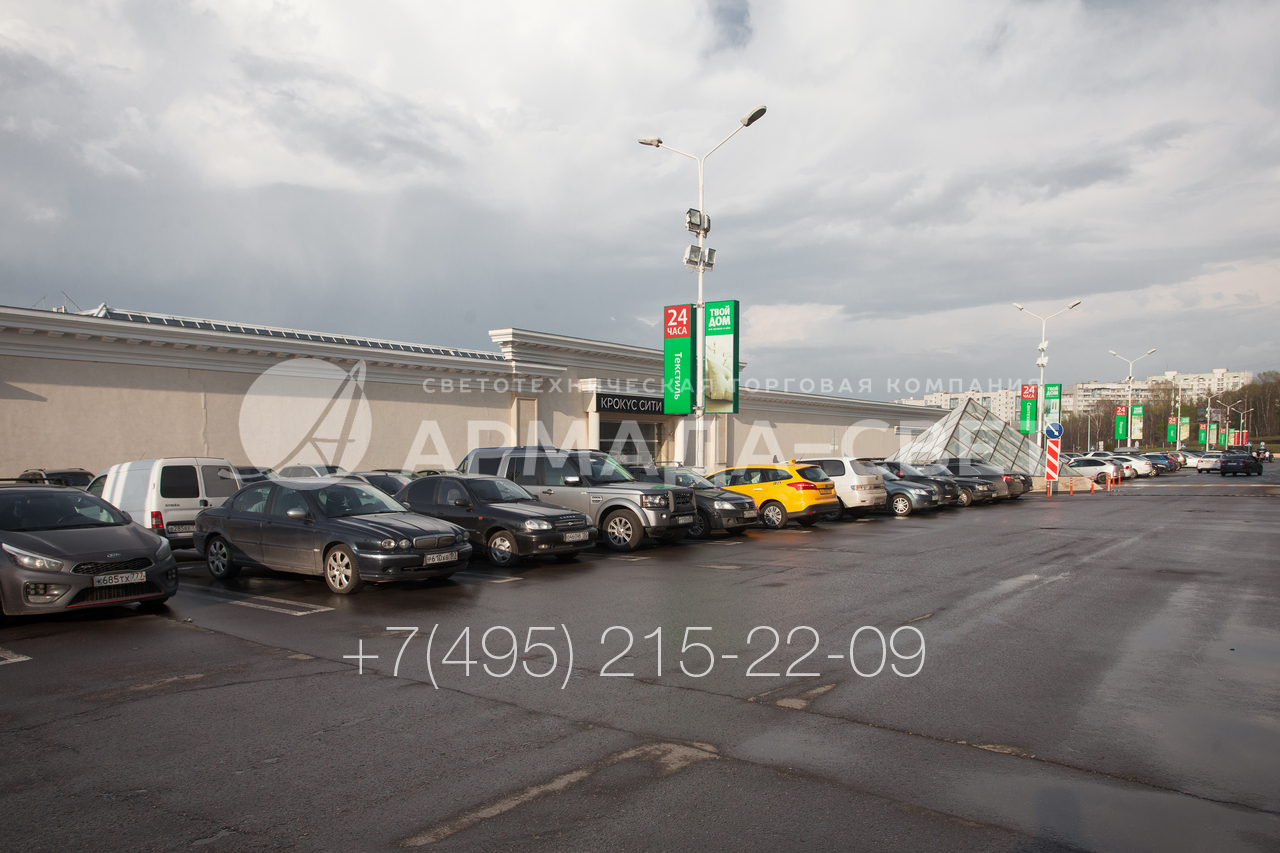

1) Осветительные опоры ОКС, изображенные на фотографии, установлены на фланце. Он прикручен к закладным элементам, которые вмурованы в ограждение проезжей части. Фланцевые опоры хороши тем, что их можно монтировать в местах, где отсутствует грунт для устройства отдельного основания. На оголовке закреплены кронштейны с 4 светильниками консольного типа.

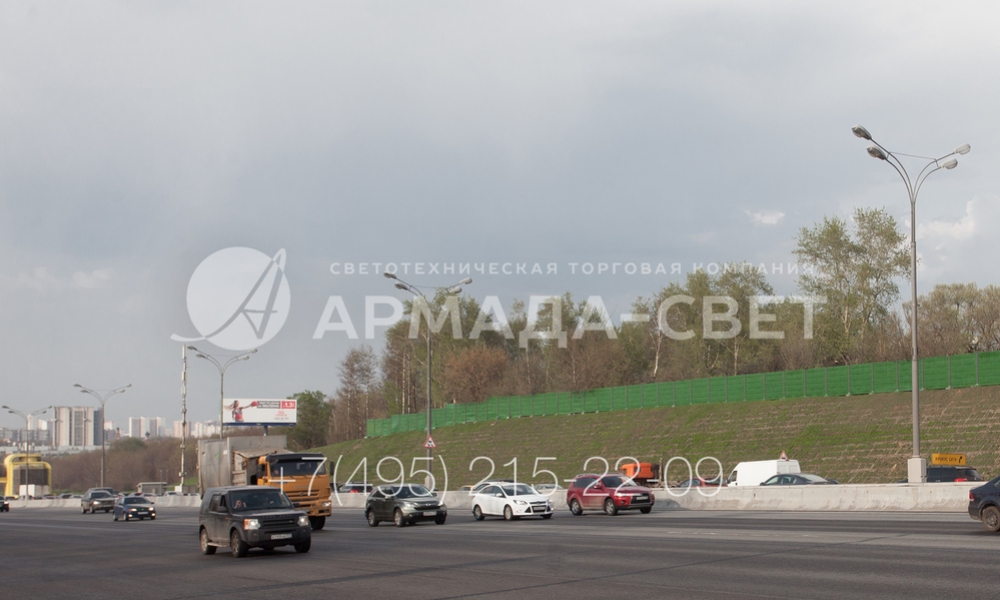

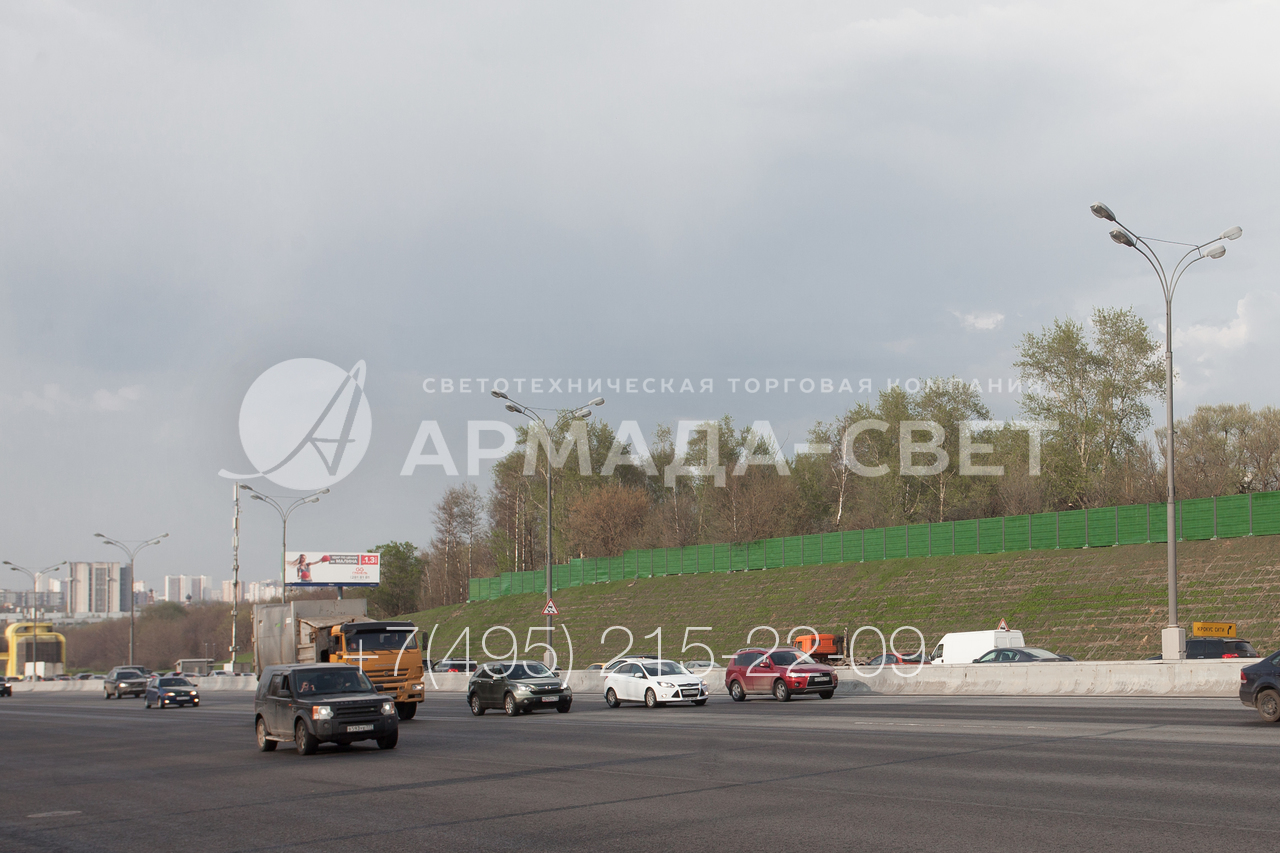

2) Несмотря на то, что опоры ОКС сделаны из трубного проката и имеют круглое сечение, они способны выдержать нагрузку на верхнюю часть в пределах 400 кг. Поэтому на них можно устанавливать разные типы светового оборудования. Чаще всего консольные светильники сочетаются с прожекторами направленного освещения, рекламными тумбами и т.п.

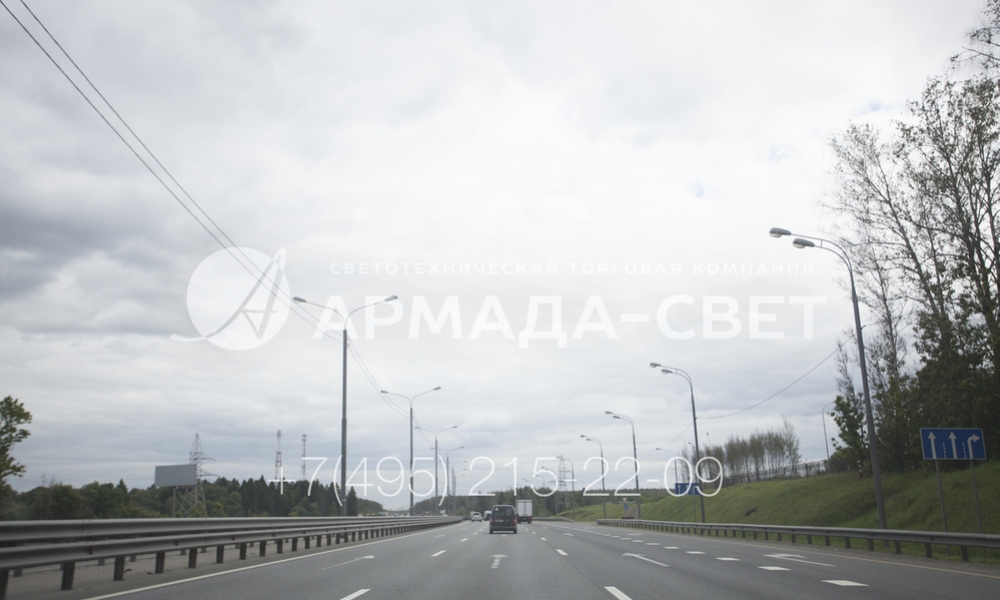

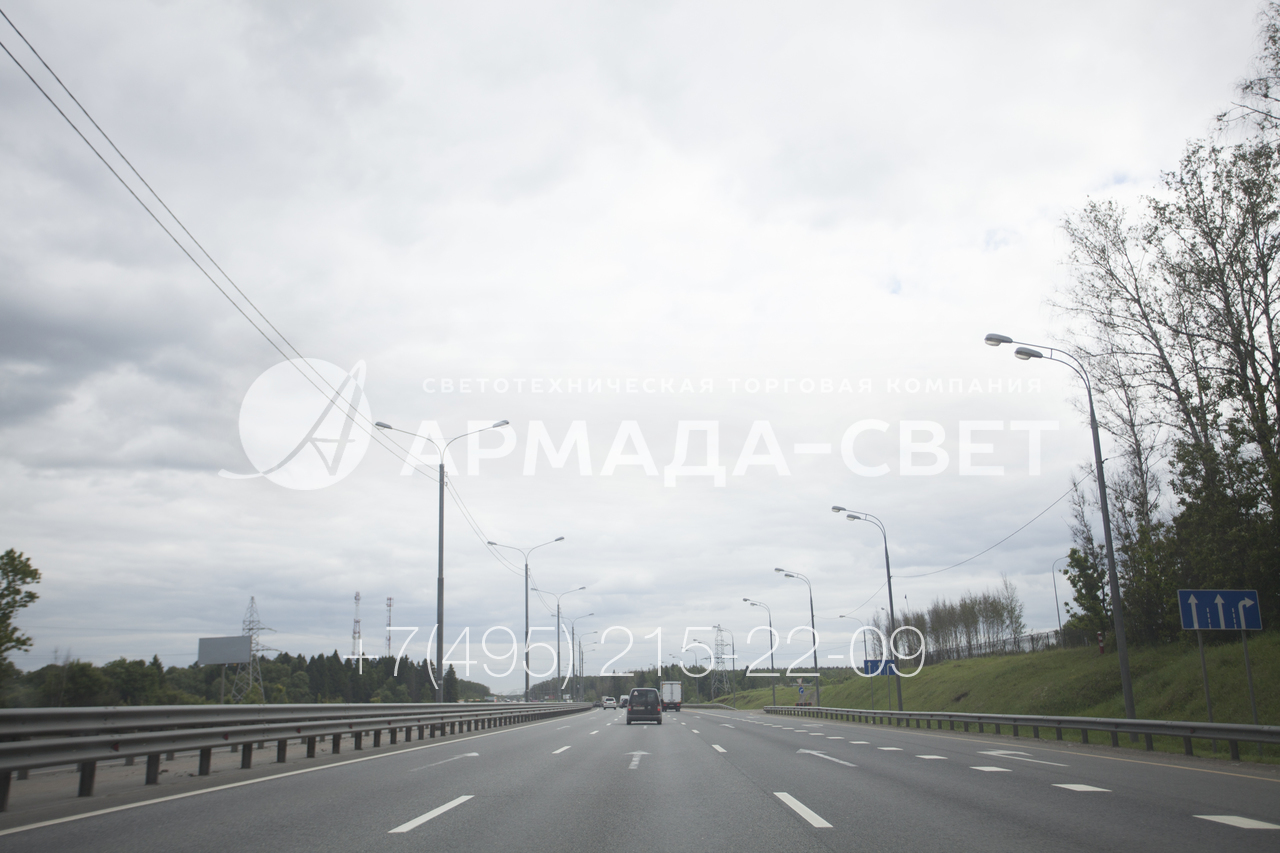

3) На фото приведен пример использования опоры ОКС для создания заливающего освещения проезжей части по обе стороны от ствола. Подводка силовых линий к ним производится по воздуху. Обратите внимание, что монтаж конструкции выполнен на бетонном ограждении. Для этого могут применяться только фланцевые модели.

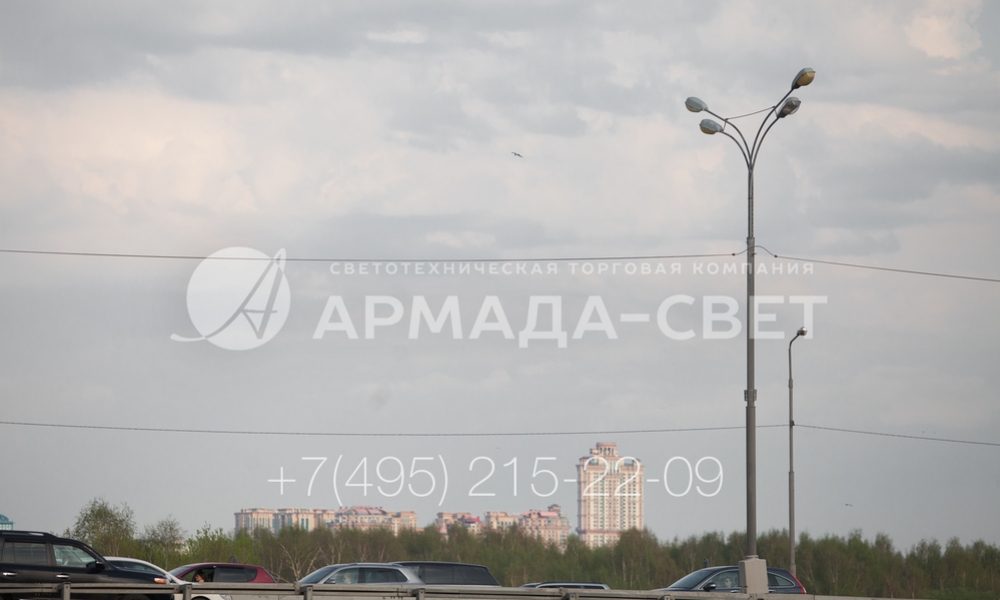

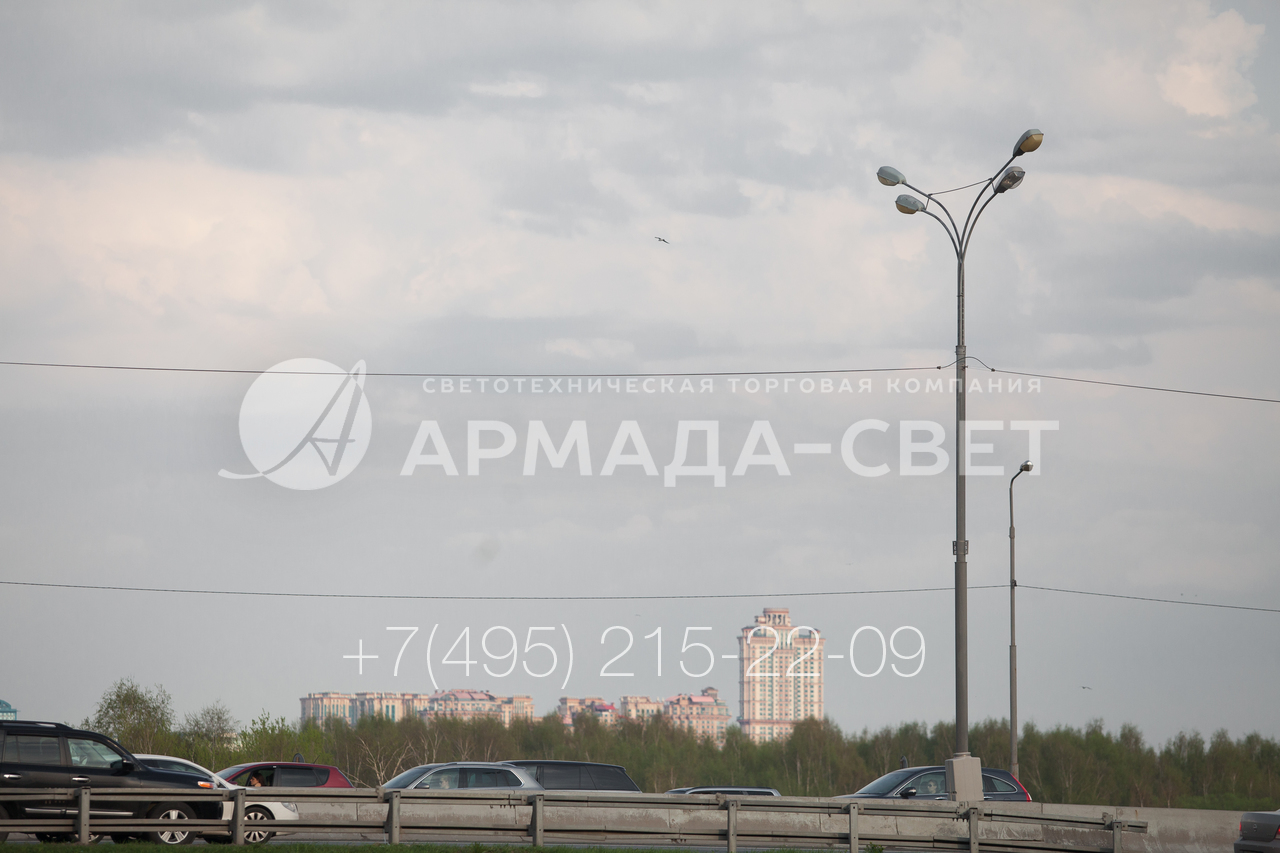

4) Если опоры типа ОКС используются для создания системы освещения автомобильной дороги, чаще всего применяются модели с фланцевой установкой. При выборе таких разновидностей можно разделить по времени операцию по бетонированию ЗДФ и креплению наземной части. В результате оптимизируется работа строительных бригад.
