ОКС-1,5-13,0 Опоры круглые силовые

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОКС-1,5-13,0
Верхний диаметр (мм): 325
Вес (кг): 1520-1472
Высота (м): 13
Количество крепежных отверстий: 6
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 552
Назначение опоры: Силовая
Нижний диаметр (мм): 426
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Способ установки: Прямостоечная, Фланцевая
Тип опоры: СП, СФ
Форма ствола опоры: Трубчатая

В наличии

Цена: от 443 080 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Силовая осветительная опора ОКС-1,5-13,0 представлена металлической конструкцией, позволяющей размещать необходимое для создания наружной подсветки оборудование на требуемой высоте. Опорные столбы такого типа располагаются на производственных предприятиях, придомовых территория, вдоль дорог и автомагистралей. Помимо установки светотехники на таких опорах выполняется подвес СИП и прокладка электролиний.

Конструкция ОКС-1,5-13,0 изготавливается из качественного трубного проката. Стальная поверхность и значительный вес конструкции обеспечивают ее надежность и прочность, допуская размещение опор со светильниками в регионах с сильными ветрами и неблагоприятным климатом.

Металлическая поверхность столбов обрабатывается горячим цинкованием, что обеспечивает изделию надежную защиту от коррозии и отрицательного воздействия факторов среды. Участвующие в организации освещения фонари размещаются на столбе с помощью кронштейнов, фиксируемых болтовым соединением.
Опора устанавливается на фланцевое соединение закладного металлического элемента, располагаемого в бетонном фундаменте. Для каждой опоры рассчитываются свои параметры основания.

Габаритные размеры опор

Основные параметры опор ОКС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Подземная часть	Межцентровое расстояние отверстий	Вес	Высота
ОКС		d, мм	D, мм	L, м	B, мм	m, кг	H, м
ОКС-1,5-13,0 (И)	443 080 ₽	325	426	3	552	1520/1472	13

Галерея

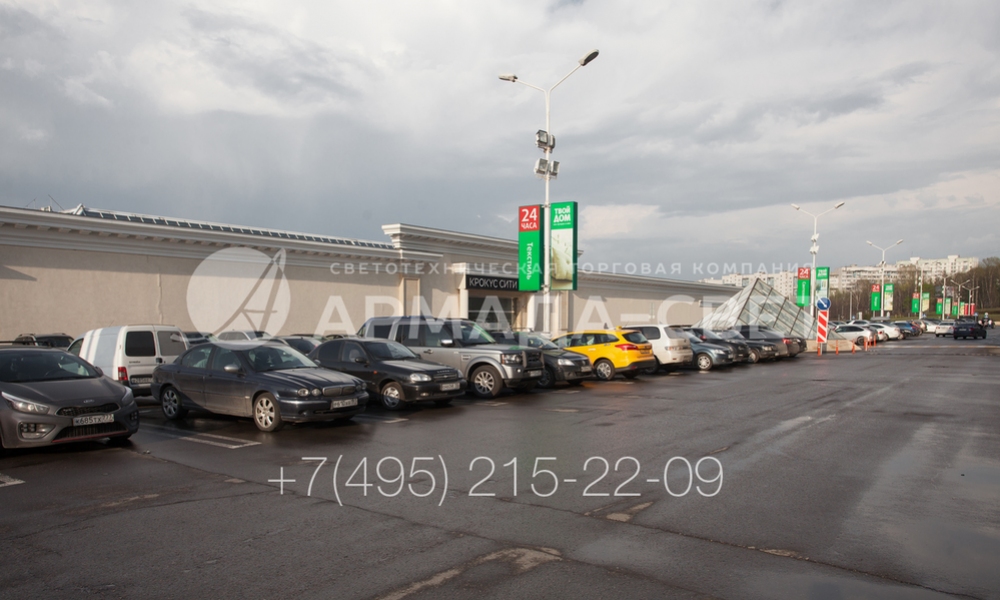

1) Одна опора с круглым поперечным сечением может использоваться для монтажа на ней большого количества разного оборудования. В представленном на фото примере на конструкции установлен кронштейн с двумя светильниками на оголовке, прожекторы на самом стволе и световые рекламные боксы. Общий вес оборудования не должен превышать 1500 кг.

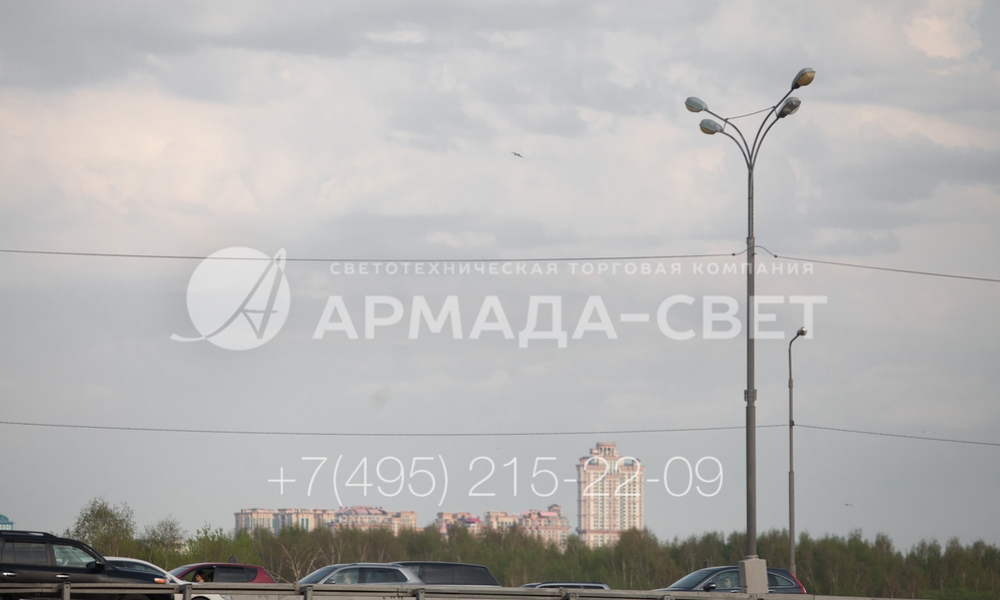

2) Несмотря на то, что опора типа ОКС сделана из трубного стального проката, она может выдержать нагрузку на верхнюю часть в пределах 1500 кг. В изображенном на фото примере конструкция применяется для размещения на ней световых приборов в количестве 4 штук на кронштейне с четырьмя рожками, расположенными попарно по обе стороны от ствола.

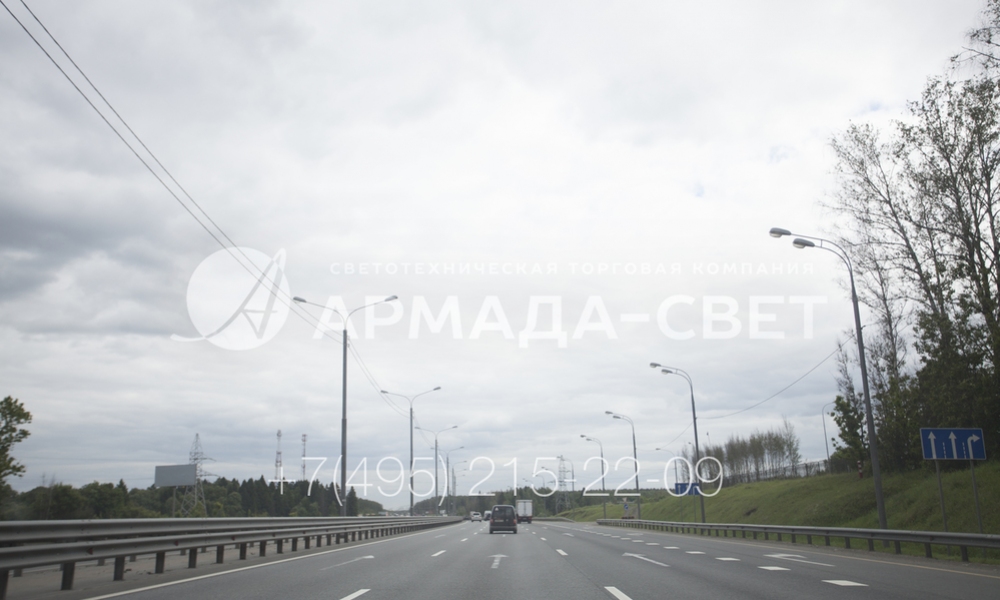

3) При строительстве систем освещения автомобильных дорог и использовании опор типа ОКС рекомендуется подводить к ним электричество с помощью воздушных линий. Это значительно уменьшает время, необходимое на строительство инженерной инфраструктуры. Строителям не нужно рыть котлованы и выполнять обратную засыпку, восстанавливать тротуары и газоны.

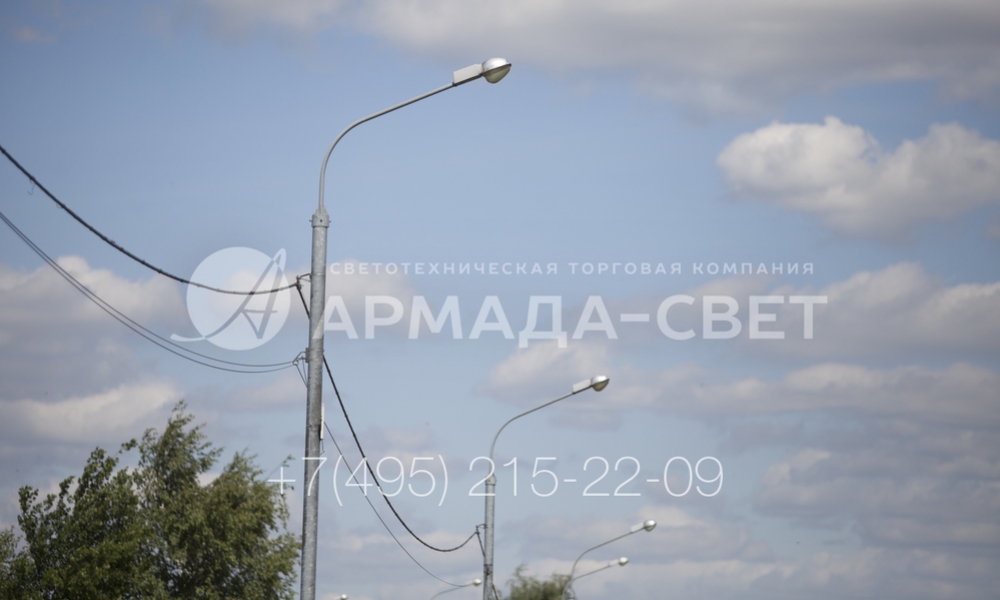

4) При использовании воздушной подводки проводов к светильникам на осветительных опорах можно строить инженерные сети на улицах, где уже существуют тротуары, газоны, ограждения и бордюры. Так как провода размещены в воздухе, не нужно разрушать асфальт или плитку и восстанавливать их заново после окончания строительства.
