ОКС-1,5-9,0 Опоры круглые силовые

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОКС-1,5-9,0
Верхний диаметр (мм): 273
Вес (кг): 821-758
Высота (м): 9
Количество крепежных отверстий: 6
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 450
Назначение опоры: Силовая
Нижний диаметр (мм): 325
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Способ установки: Прямостоечная, Фланцевая
Тип опоры: СП, СФ
Форма ствола опоры: Трубчатая

В наличии

Цена: от 239 322 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Круглая опора ОКС-1,5-9,0 – силовая металлоконструкция, с помощью которой организуется освещение в темное время вдоль автодорог и магистралей, на открытых участках и территориях различного назначения. Универсальность изделия позволяет применять его для воздушного подвеса СИП, прокладки ЛЭП. Способность выдерживать значительные нагрузки допускает размещение на столбах рекламных конструкций и информационных щитов.

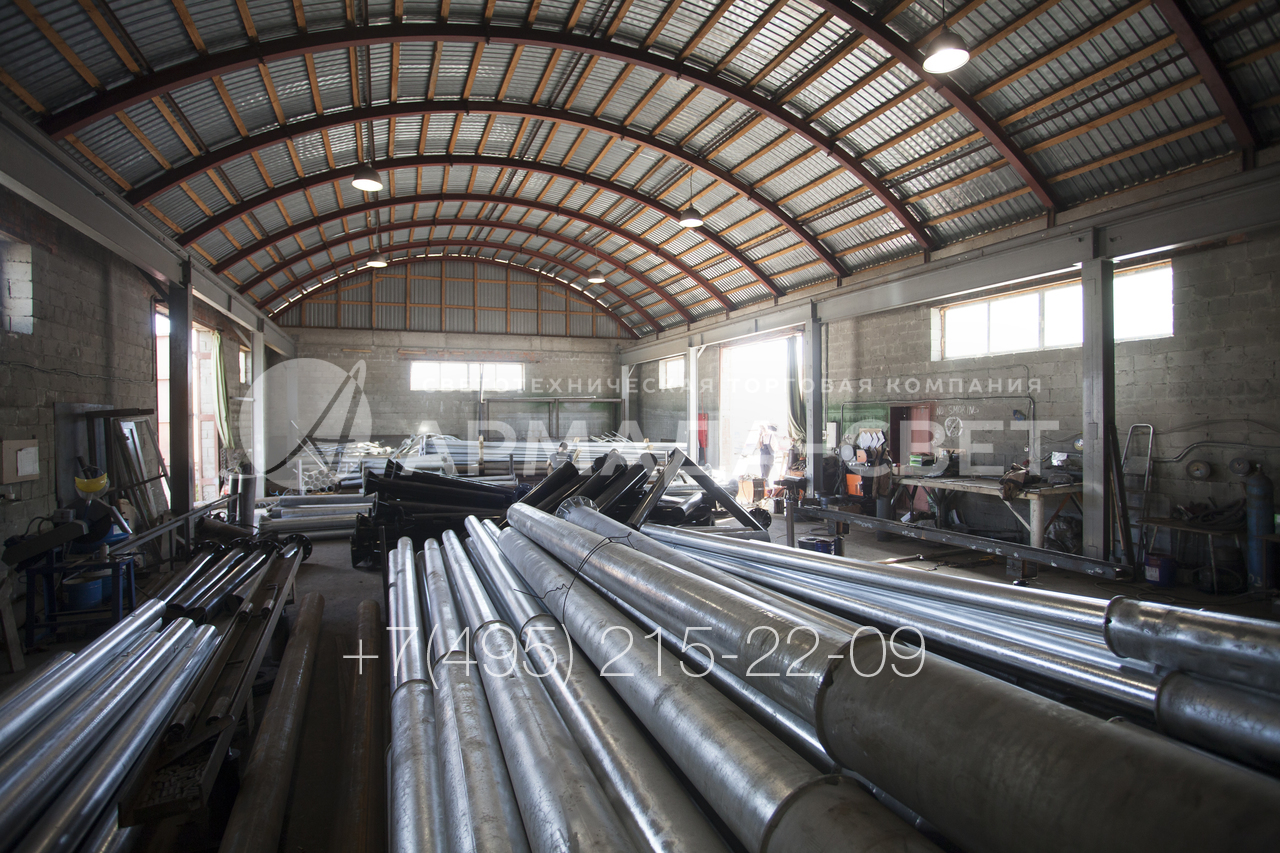

Основой конструкции ОКС-1,5-9,0 выступает стальной трубный прокат. Готовое изделие обладает высокими показателями устойчивости и надежности, что позволяет ему выдерживать значительные внешние нагрузки. Опоры данного типа устанавливаются в регионах с неблагоприятными климатическими условиями.

Освещение прилегающих территорий организуется посредством размещения на столбах многорожковых кронштейнов со светильниками. Кронштейны крепятся болтами, подвод питающих кабелей к изделию осуществляется по воздуху либо под землей. Опора защищена от коррозии горячим цинкованием, защитный слой не требует обновления и замены в течение всего срока эксплуатации. Монтаж фонарных столбов осуществляется фланцевым способом на закладной бетонный фундамент.

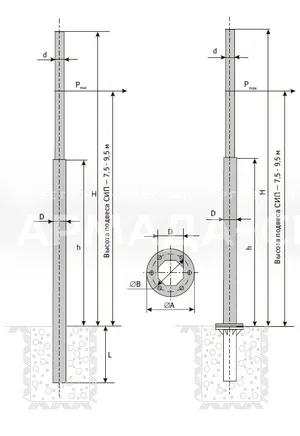

Габаритные размеры опор

Основные параметры опор ОКС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Подземная часть	Межцентровое расстояние отверстий	Вес	Высота
ОКС		d, мм	D, мм	L, м	B, мм	m, кг	H, м
ОКС-1,5-9,0 (И)	239 322 ₽	273	325	2	450	821/758	9

Галерея

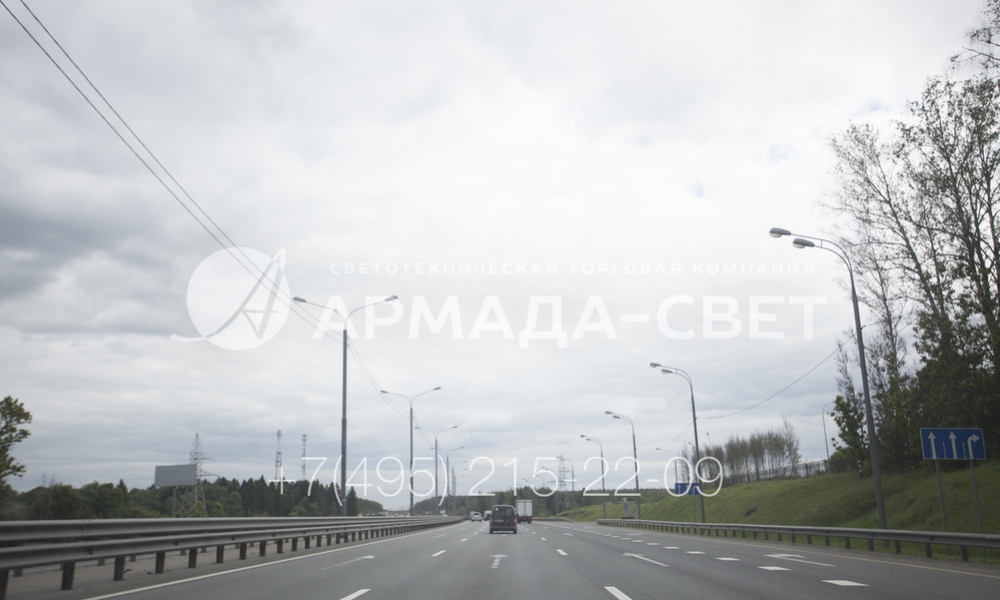

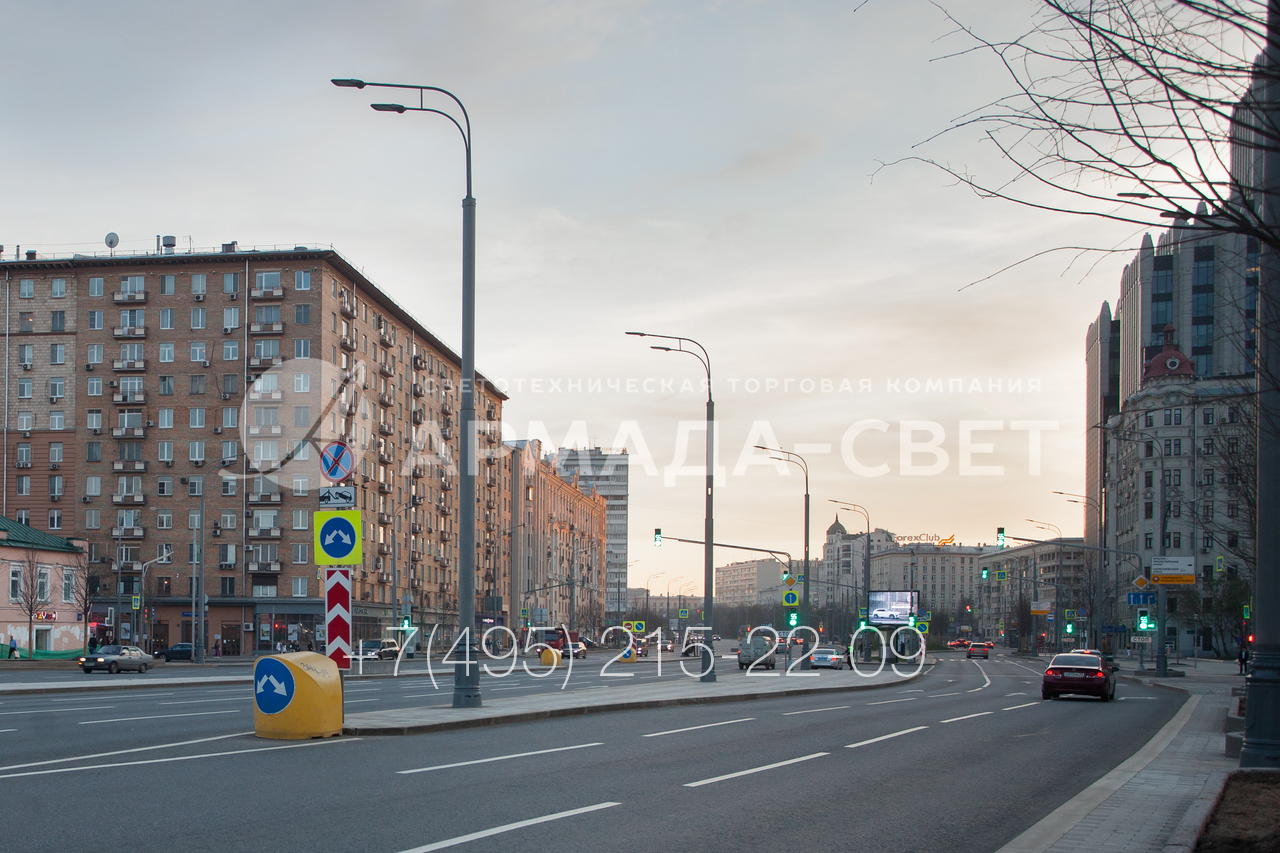

1) При использовании опор ОКС для освещения проезжей части возникает опасность повреждения инженерных конструкций. Чтобы упростить последующую замену монтаж производится на фланец. В этом случае для демонтажа достаточно открутить гайки и болты. Для декорирования фланца используются тумбы конической формы.

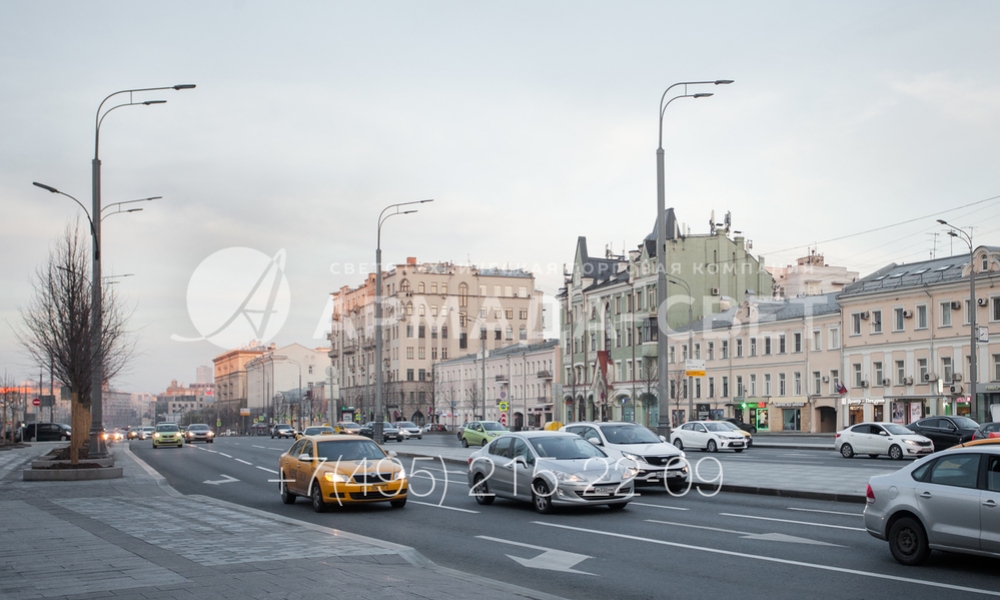

2) Осветительная опора типа ОКС сделана из трубного проката и имеет круглую форму поперечного сечения. В представленном на фото варианте она установлена на тротуаре с помощью фланца, который закрыт декоративной тумбой. На оголовке закреплен двухрожковый кронштейн с подвесными светильниками с полукруглыми рассеивателями.

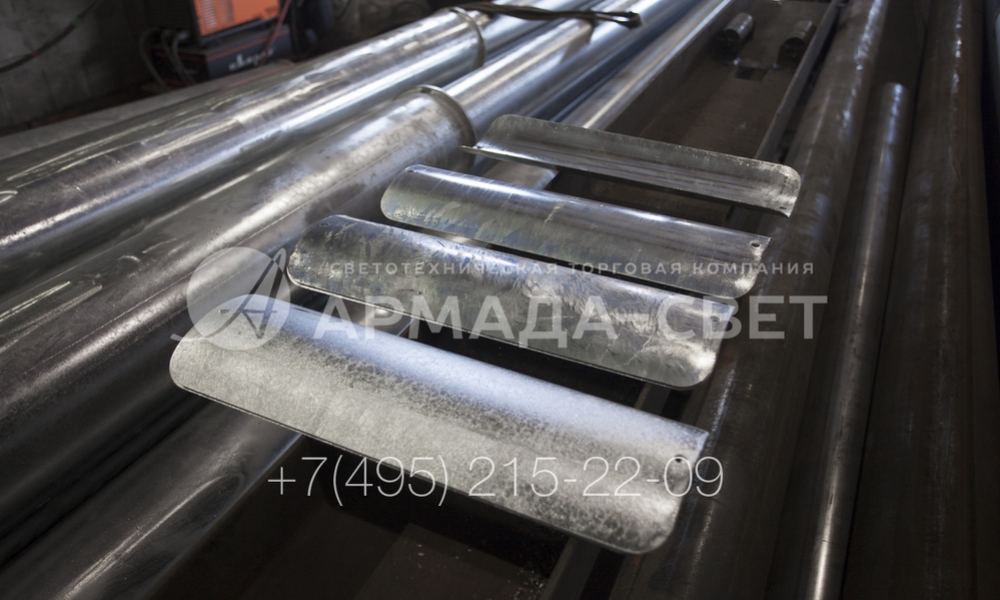

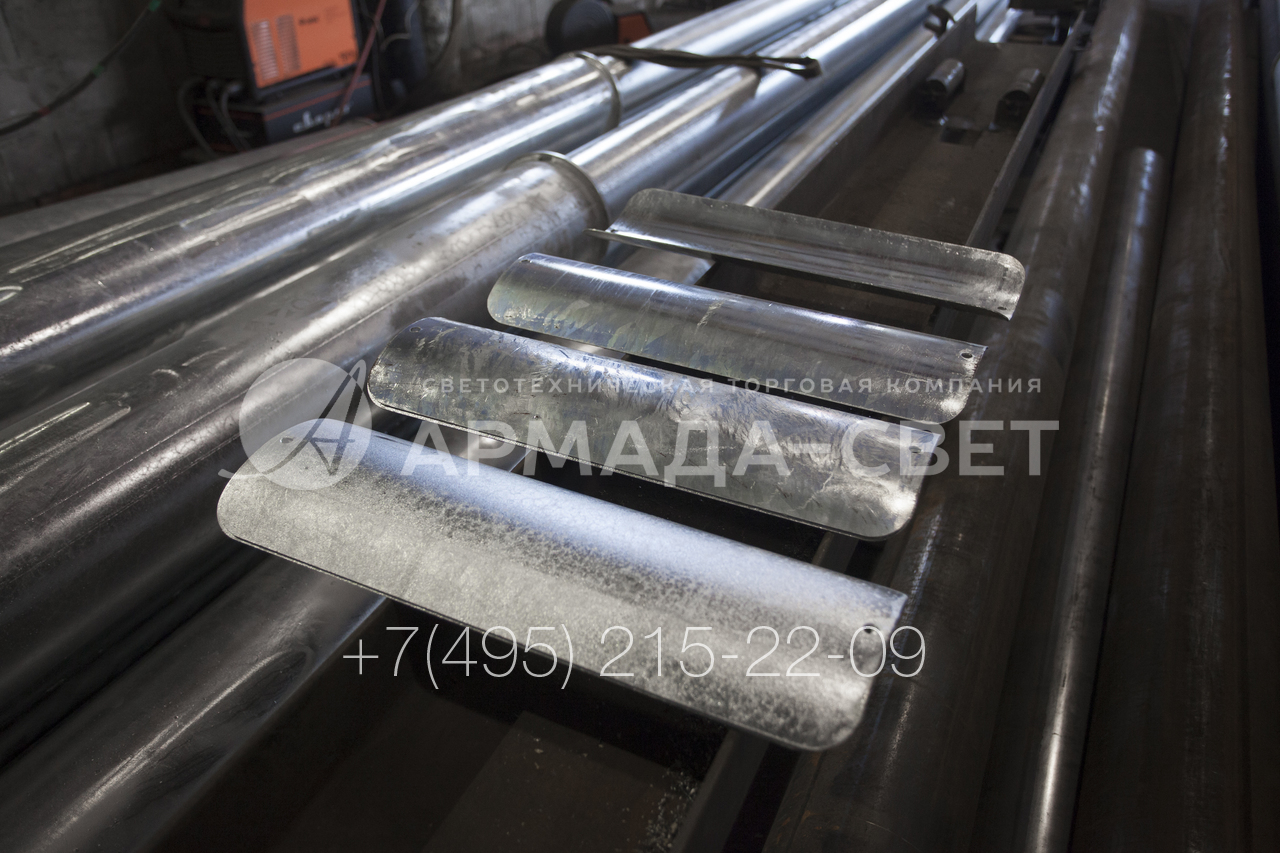

3) На фото изображены оцинкованные крышки ревизионных отверстий силовых опор типа ОКС. Технологические лючки в нижней части конструкций делаются в случаях, когда нужно подвести провода подземным способом. В этих лючках устанавливаются клеммные колодки и устройства защитного отключения.

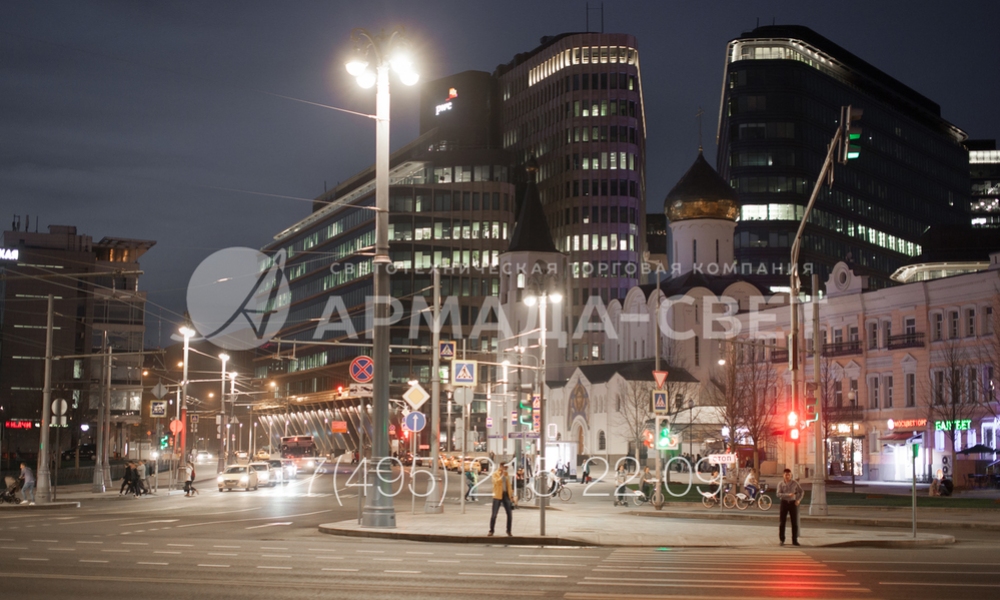

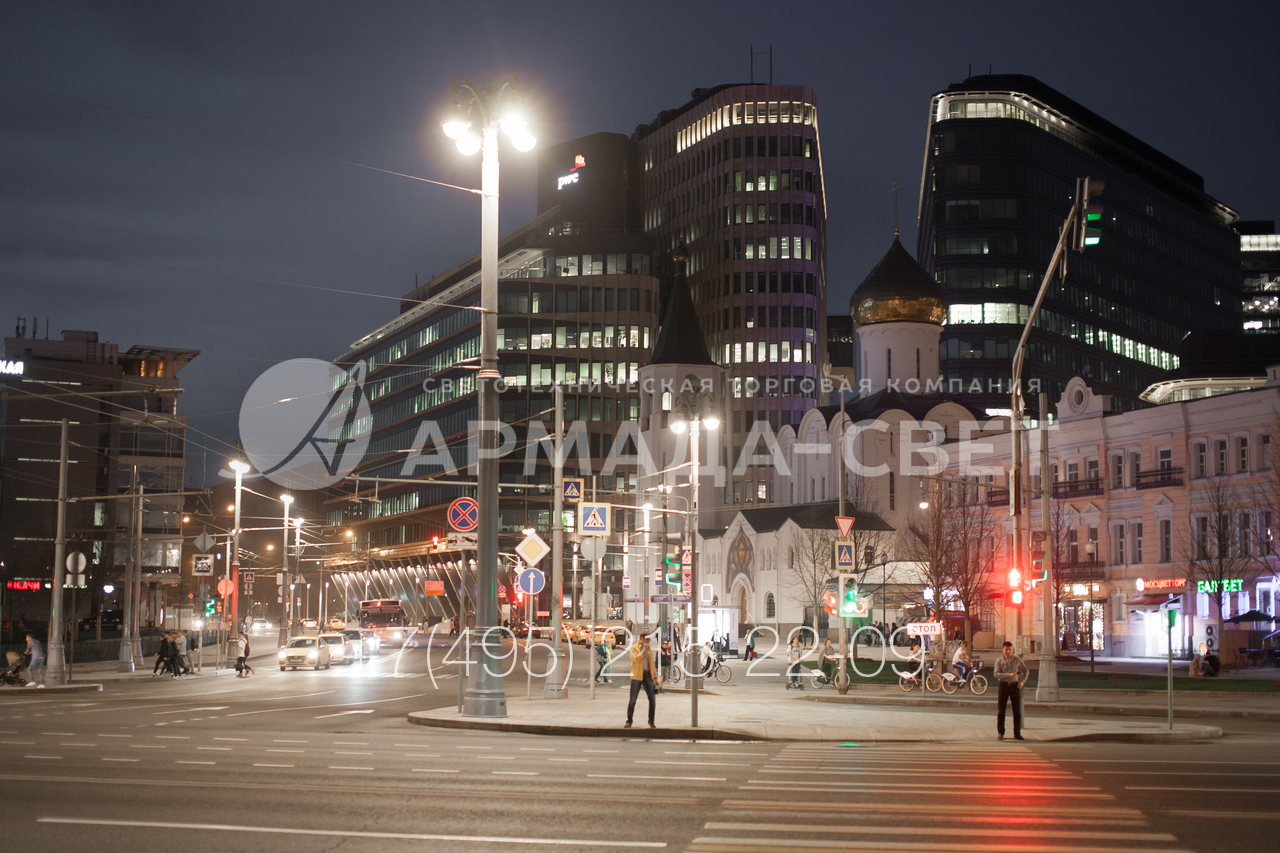

4) На фотографии приведен пример установки на трубчатых опорах светильников на кронштейнах, у которых световые приборы расположены один над другим и по разные стороны от ствола. Первый вариант используется для яркого освещения проезжей части, второй – для освещения площадок по обе стороны от ствола.

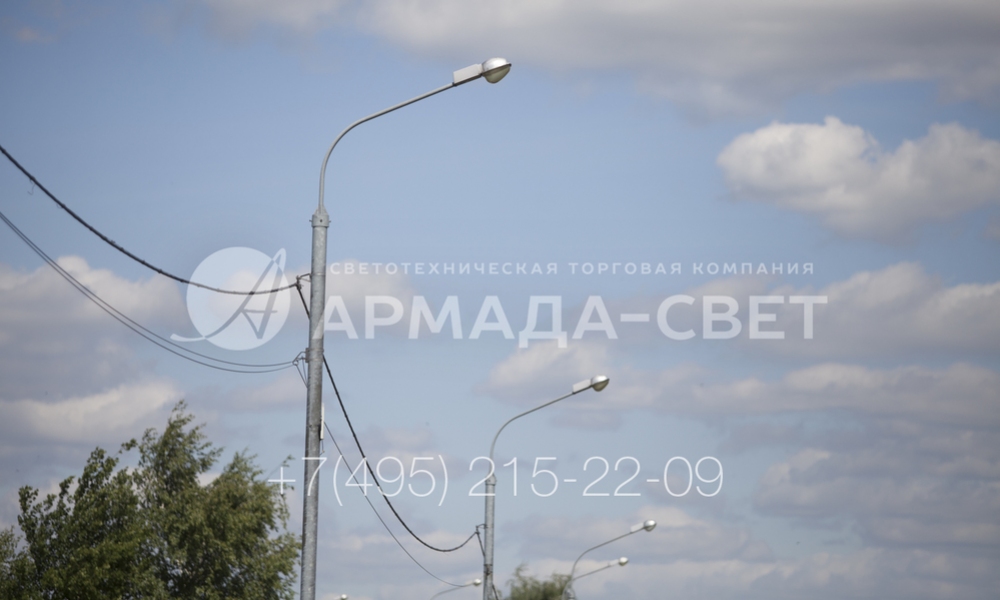

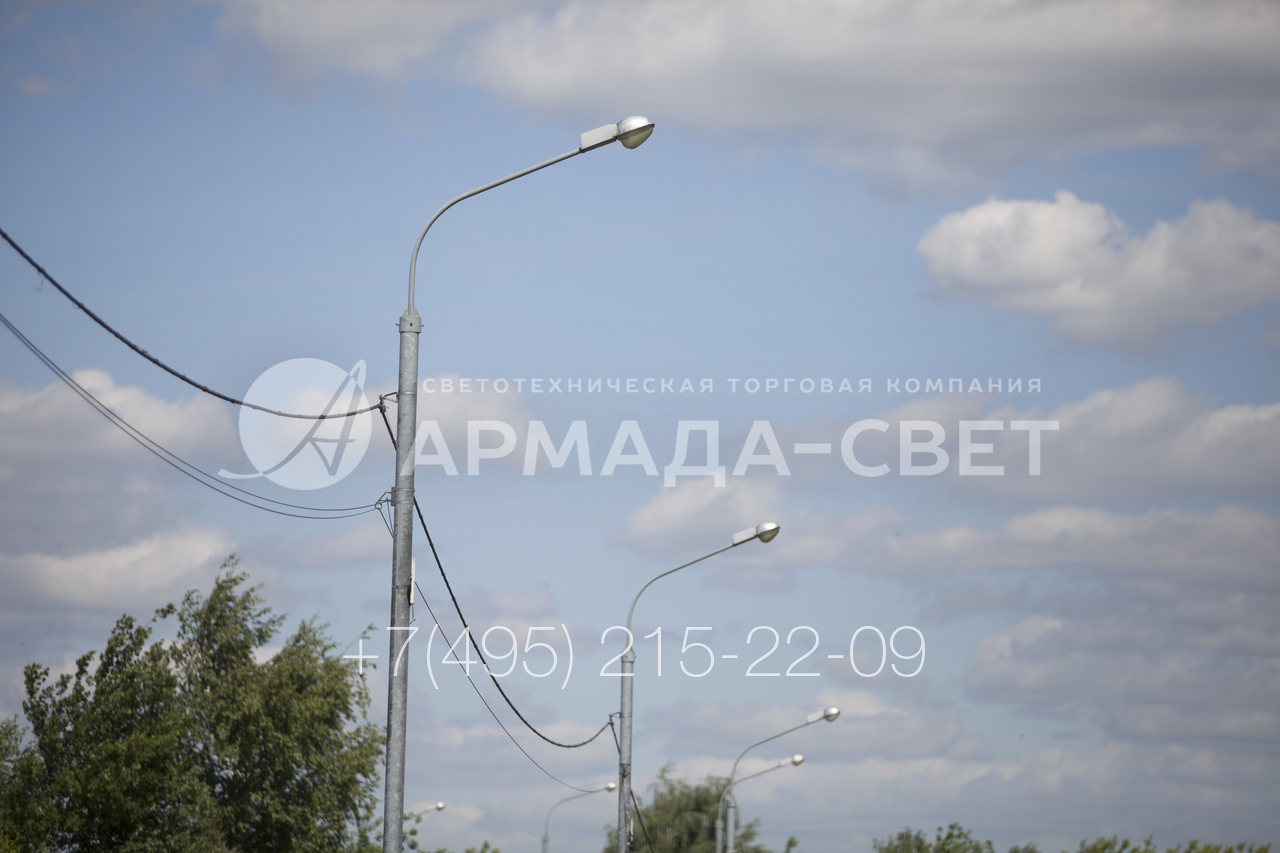

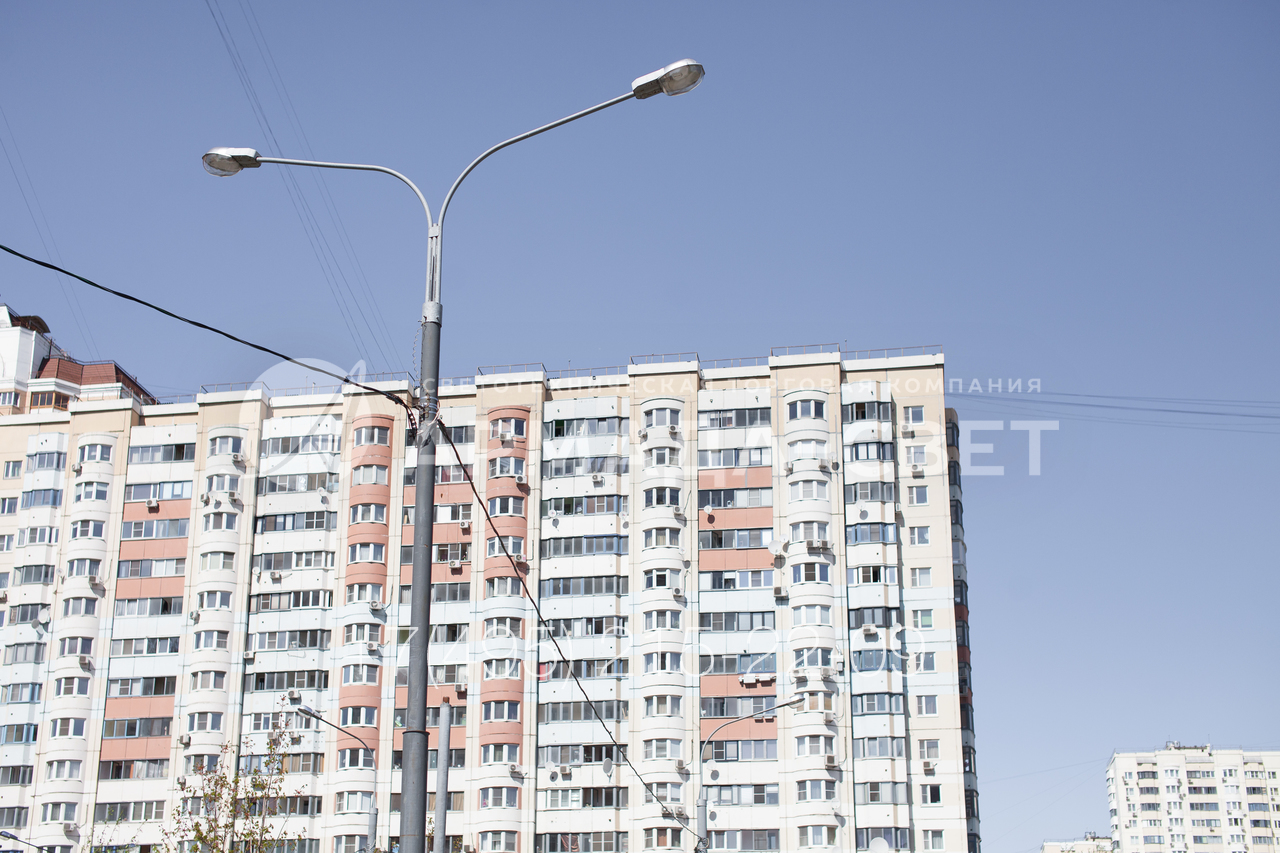

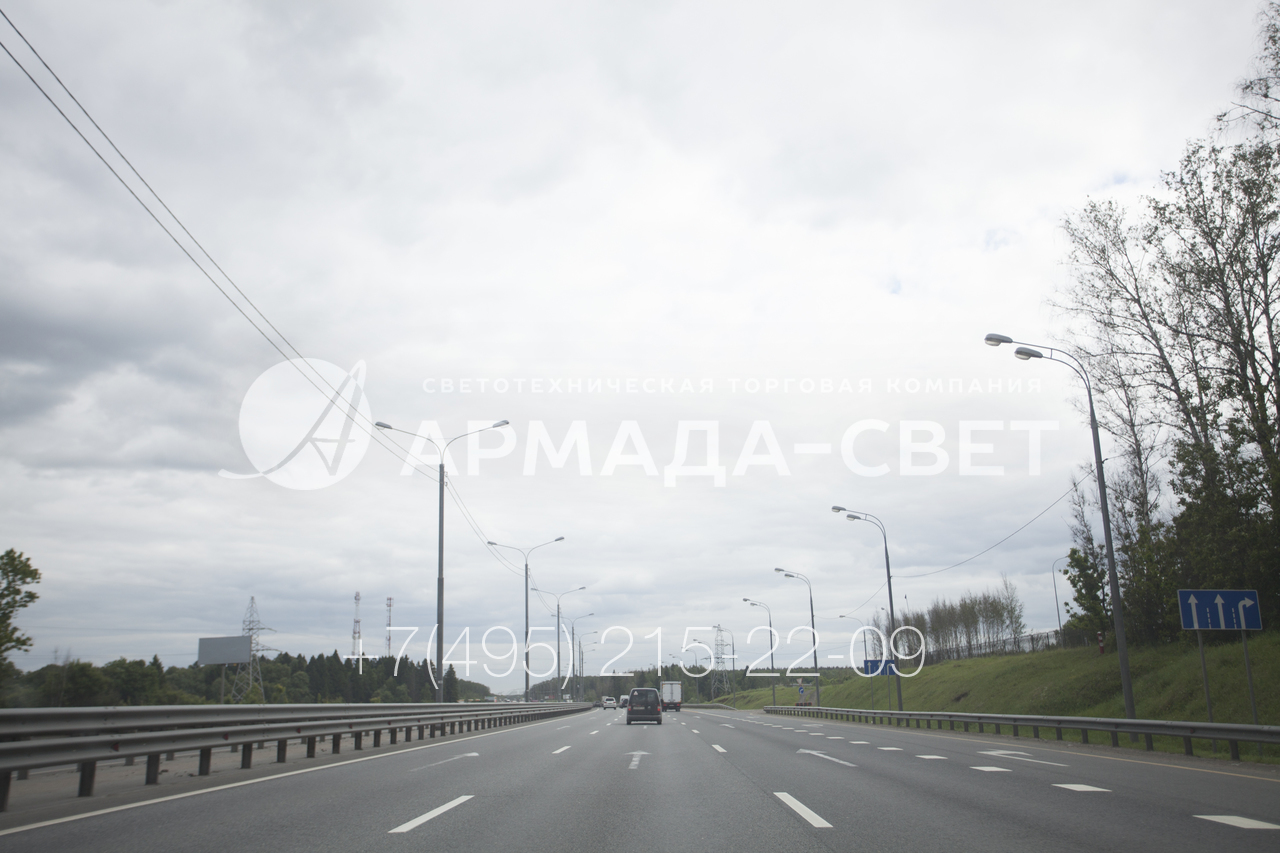

5) На фото изображены осветительные опоры с круглым поперечным сечением, на которых установлены кронштейны с консольными светильниками. Обратите внимание, что ниже оголовка к стволам подвешены самонесущие изолированные провода. По ним подается электричество для работы светильников.
