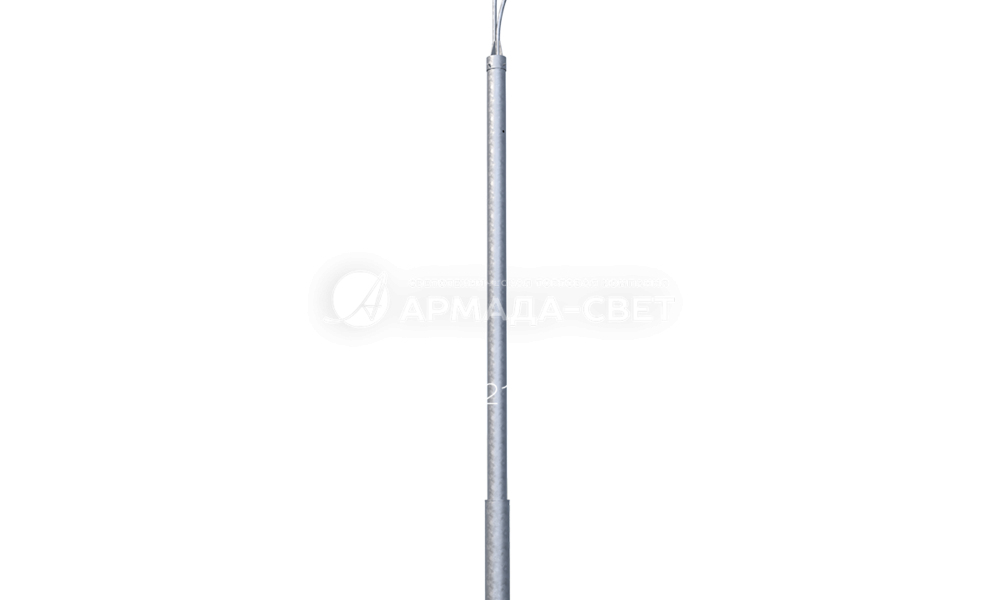

ОСф Опоры трубчатые силовые фланцевые

Версия для печати

Область применения: для установки приборов наружного освещения с воздушным подводом питающего кабеля

Назначение опоры: Силовая
Высота (м): 8-10
Тип опоры: ОСф
Вес (кг): 249-752
Форма ствола опоры: Трубчатая
Верхний диаметр (мм): 159-273
Способ установки: Фланцевая
Материал: Трубный прокат
Нижний диаметр (мм): 219-325
Подвод кабеля: Воздушный
Количество крепежных отверстий: 12
Размер фланца (мм): 395-565
Артикул производителя: ОСф

В наличии

Цена: от 72 584 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОСф - опоры трубчатые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля (несиловыми). Трубчатые силовые опоры изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных электросварных труб.

Назначение

Силовые трубчатые опоры предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля (несиловыми).

Конструкция опоры

Трубчатые силовые опоры изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных электросварных труб.

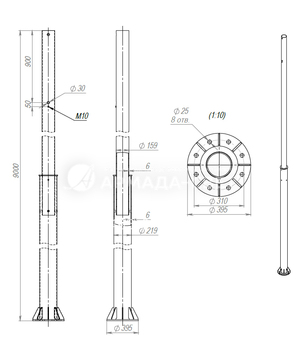

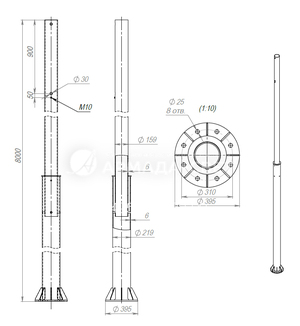

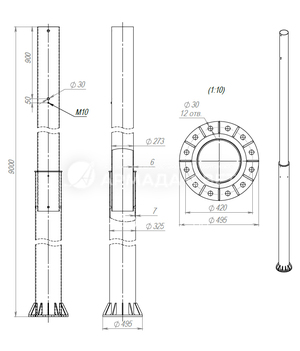

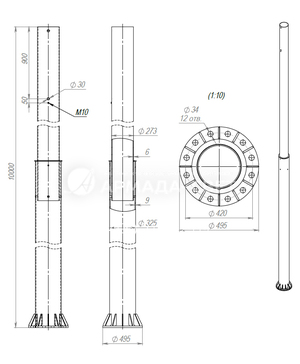

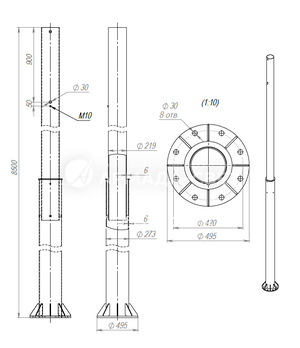

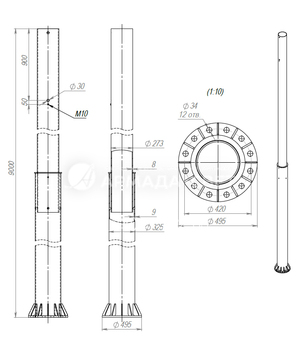

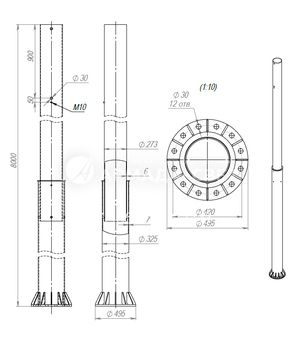

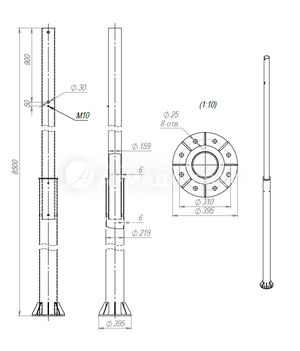

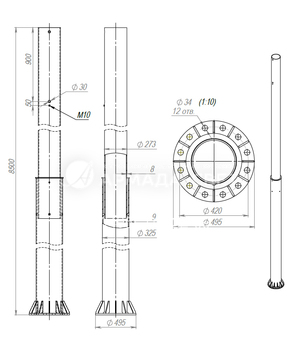

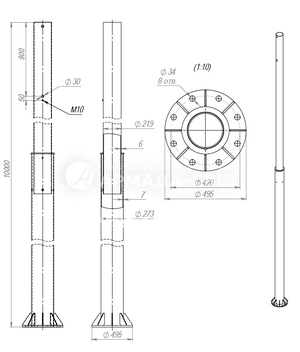

Габаритные размеры

Таблица модификаций опоры ОСф

Тип	Цена	P, кгc	Н, м	D1,мм	D2,мм	А/B, мм	d,мм	Посадочное место кронштейна	Масса, кг
ОСф-0,3-8,0	72 292 ₽	300	8	219	159	395/310	28	О180	248
ОСф-0,3-8,5	75 790 ₽	300	8,5	219	159	395/310	28	О180	260
ОСф-0,3-9,0	81 912 ₽	300	9	219	159	395/310	28	О180	281

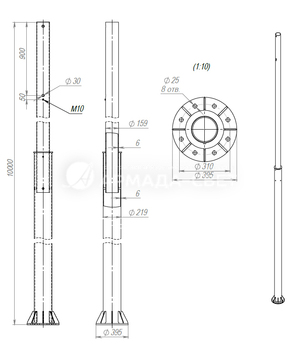

ОСф-0,3-10,0	91 823 ₽	300	10	219	159	395/310	28	О180	315
ОСф-0,4-8,0	74 333 ₽	400	8	219	168	395/310	28	О180	255

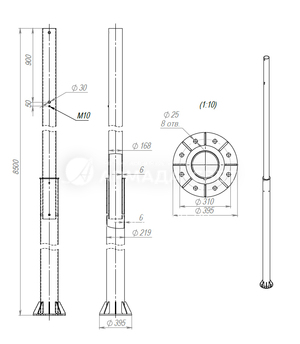

ОСф-0,4-8,5	78 122 ₽	400	8,5	219	168	395/310	28	О180	268

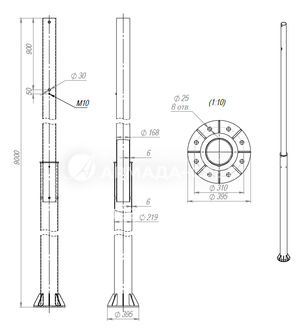

ОСф-0,4-9,0	84 244 ₽	400	9	219	168	395/310	28	О180	289

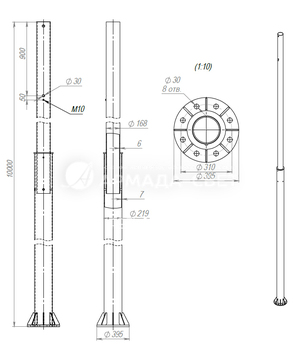

ОСф-0,4-10,0	93 863 ₽	400	10	219	168	405/310	30	О180	322

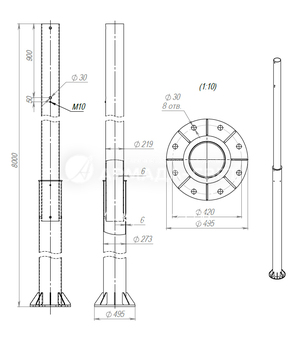

ОСф-0,7-8,0	98 236 ₽	700	8	273	219	495/420	30	О230	337
ОСф-0,7-8,5	103 191 ₽	700	8,5	273	219	495/420	30	О230	354

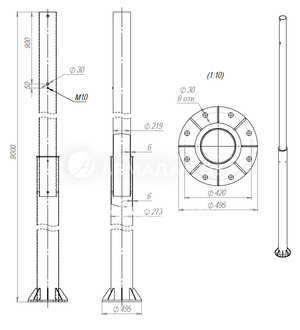

ОСф-0,7-9,0	110 187 ₽	700	9	273	219	495/420	30	О230	378
ОСф-0,7-10,0	122 430 ₽	700	10	273	219	505/420	34	О230	420
ОСф-1,0-8,0	124 762 ₽	1000	8	325	273	505/470	30	О285	428

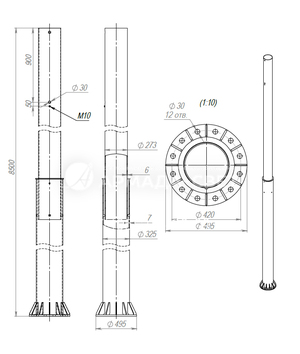

ОСф-1,0-8,5	130 884 ₽	1000	8,5	325	273	505/470	30	О285	449
ОСф-1,0-9,0	141 961 ₽	1000	9	325	273	505/470	30	О285	487
ОСф-1,0-10,0	158 868 ₽	1000	10	325	273	565/470	34	О285	545

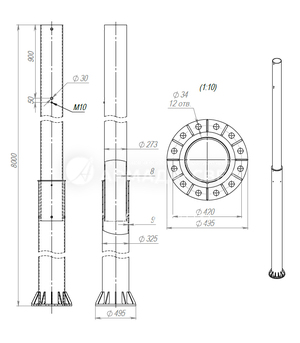

ОСф-1,3-8,0	139 337 ₽	1300	8	325	273	565/470	34	О285	478
ОСф-1,3-8,5	145 459 ₽	1300	8,5	325	273	565/470	34	О285	499
ОСф-1,3-9,0	160 908 ₽	1300	9	325	273	565/470	34	О285	552
