ОТ-10 Опоры трубчатые

+11

фото

Версия для печати

Область применения: Освещение магистралей, транспортных развязок, мостов, дворов, парков, площадей, парковок и пр.

Артикул производителя: ОТ-10
Верхний диаметр (мм): 133
Вес (кг): 163/175
Высота (м): 10
Количество крепежных отверстий: 4
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 300
Назначение опоры: Силовая
Нижний диаметр (мм): 159
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 400
Способ установки: Фланцевая, Прямостоечная
Тип опоры: ОТп, ОТф
Форма ствола опоры: Трубчатая

В наличии

Цена: от 47 515 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОТ-10 – трубчатая металлоконструкция, предназначенная для организации требуемого уровня внешнего освещения на участках автодорог, транспортных магистралях, в районах жилой застройки и промышленном секторе, а также на объектах городской инфраструктуры. Для реализации основной осветительной функции на вершине опорных столбов монтируются многорожковые кронштейны со светотехникой.

Основным сырьем для производства металлоконструкций выступает стальной трубный прокат. Высокое качество стали, значительный вес опор и устойчивость позволяют устанавливать столбы данного типа в регионах с суровым климатом, высокой влажностью и сильными ветрами. Долговечность изделия и надежная защита от коррозии обеспечивается обработкой горячим цинкованием на стадии производства. Обработке также подвергается крепеж, используемый при установке кронштейнов со светильниками. Опора способна прослужить до 30 лет без необходимости менять или обновлять цинковый слой. Дополнительно изделие может окрашиваться лакокраской.

ОТ-10 высотой 10 м монтируется на бетонное основание с закладным элементом. Для соединения используется фланец, размещаемый в нижней части столба.

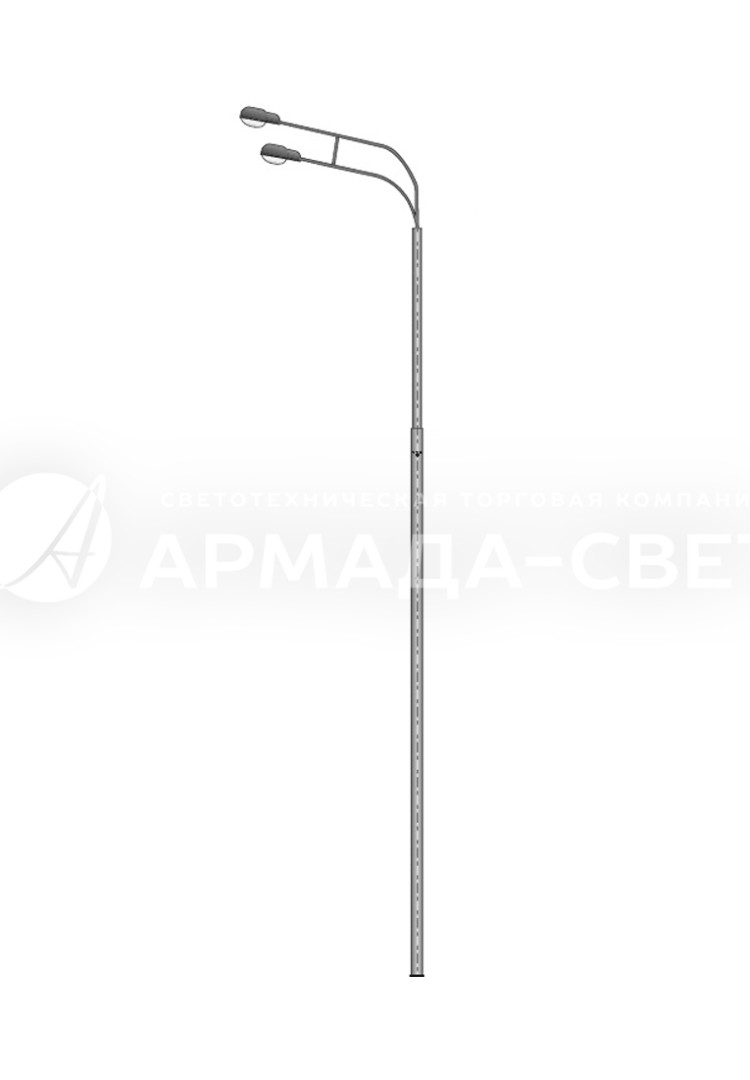

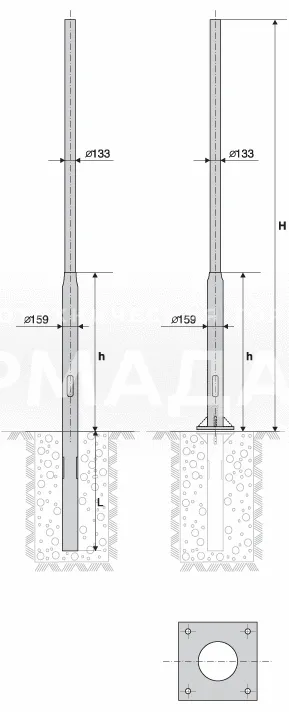

Габаритные размеры опор

Основные параметры опор ОТ

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размеры опорного фланца	Межцентровое расстояние отверстий	Подземная часть	Вес Ф/L	Высота
		d, мм	D, мм	А, м	B, мм	L, мм	m, кг	H, м
ОТ-1-10 (И)	47 515 ₽	133	159	400x400	300	2	163/175	10

Галерея

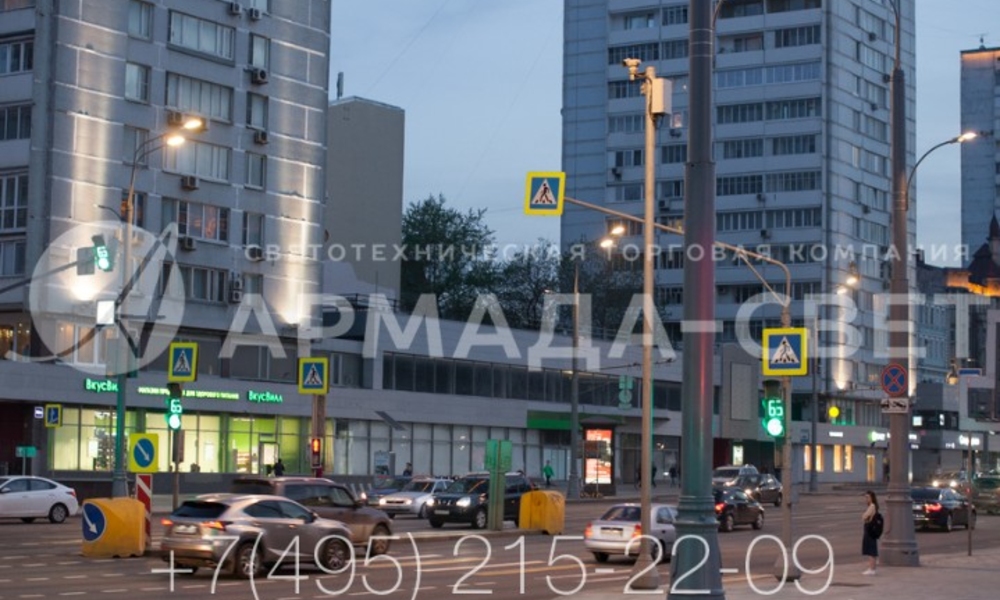

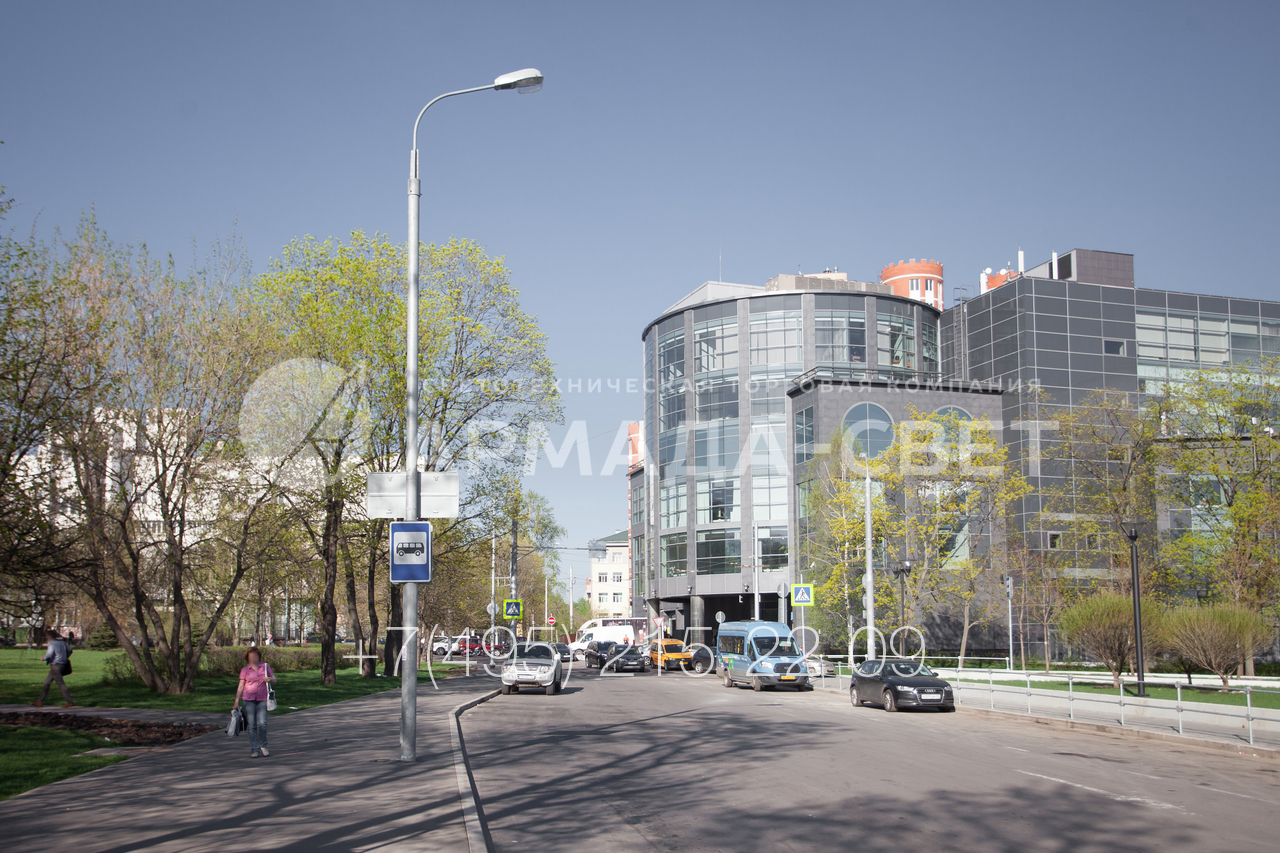

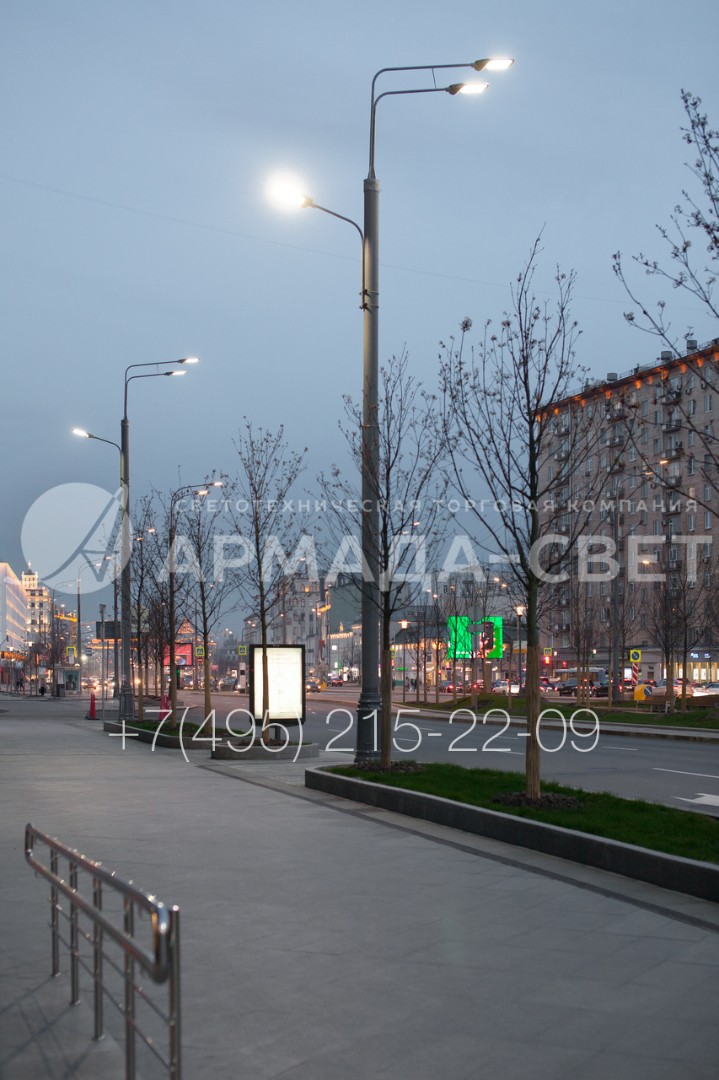

1) Одним из основных плюсов опор типа ОТ является их доступная стоимость. В качестве материала для опор используется трубный стальной прокат. Поэтому производителю не нужно раскраивать и сгибать листовую сталь, чтобы сделать готовую конструкцию. Однако из-за использования труб эти изделия весят больше аналогов из листовой стали.

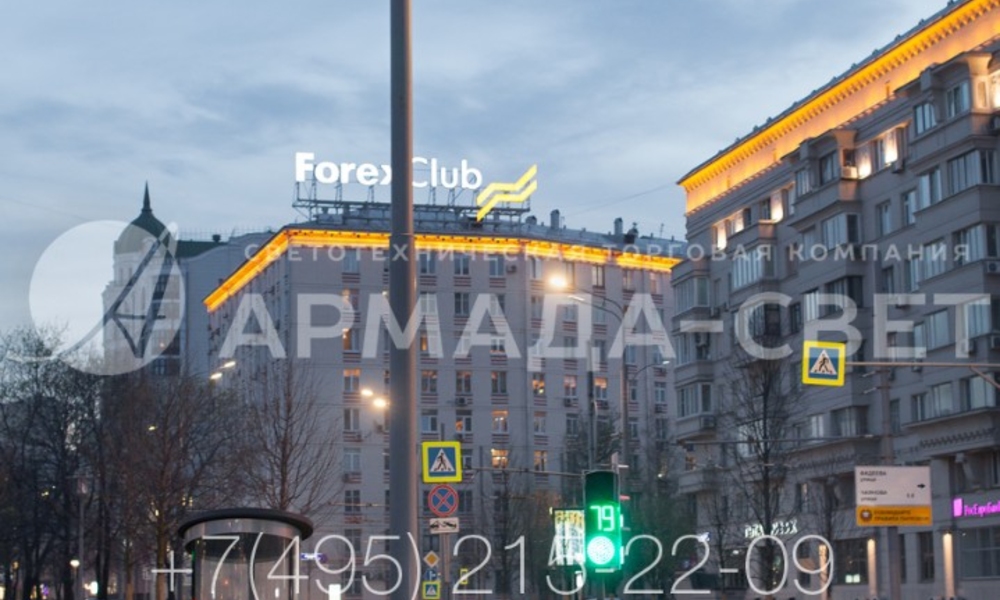

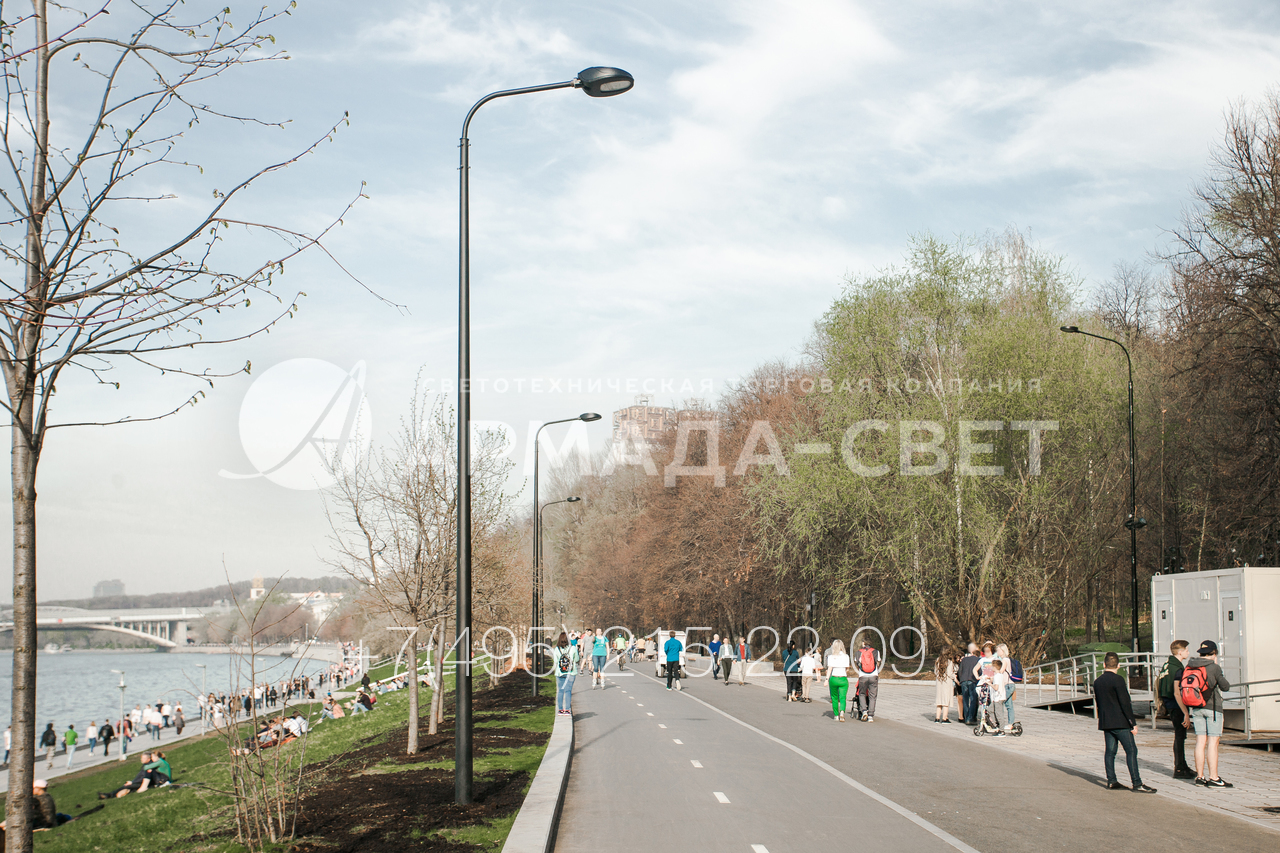

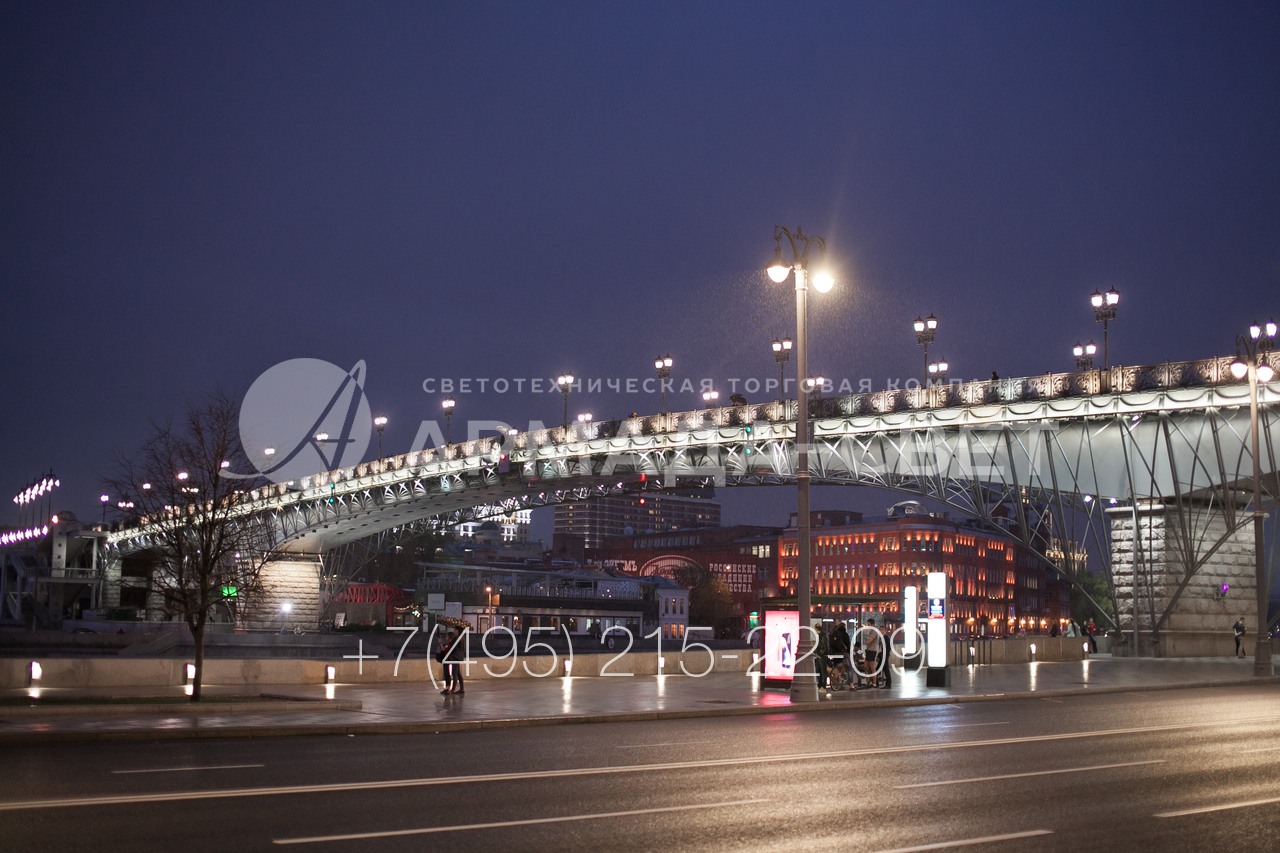

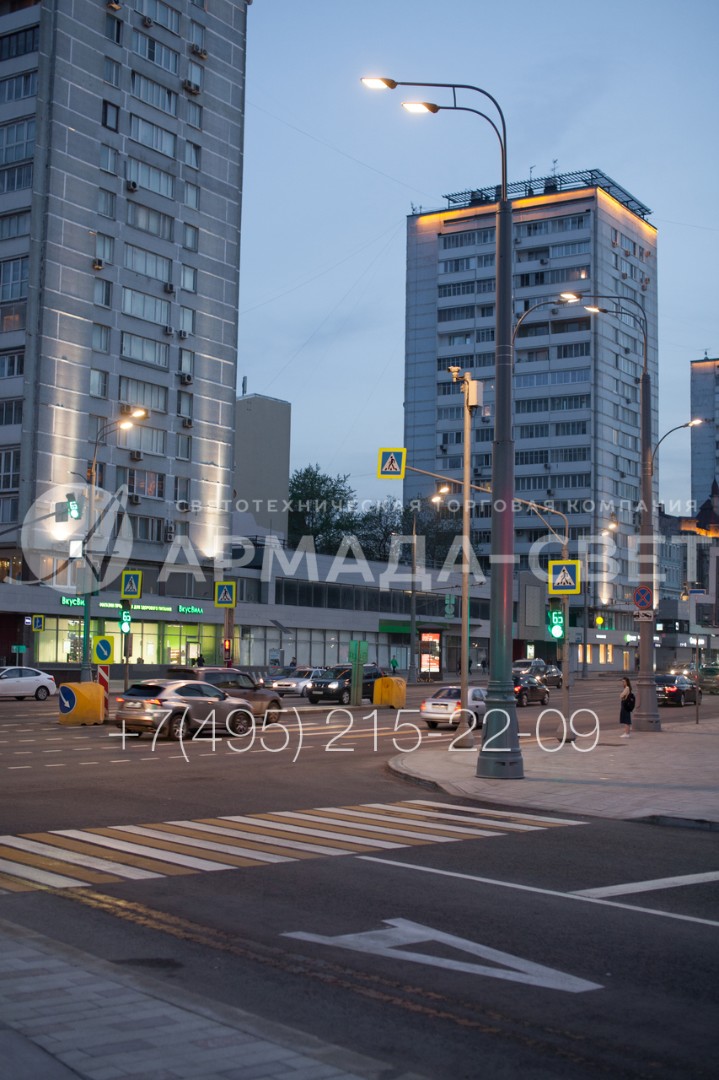

2) Осветительные опоры ОТ красиво вписываются в оформление улиц города. Из-за того, что они имеют круглое поперечное сечение, инженерные конструкции не выделяются на фоне растительности, ограждения. На фото представлены опоры, окрашенные в серый цвет, однако оттенок краски можно выбрать из палитры RAL.

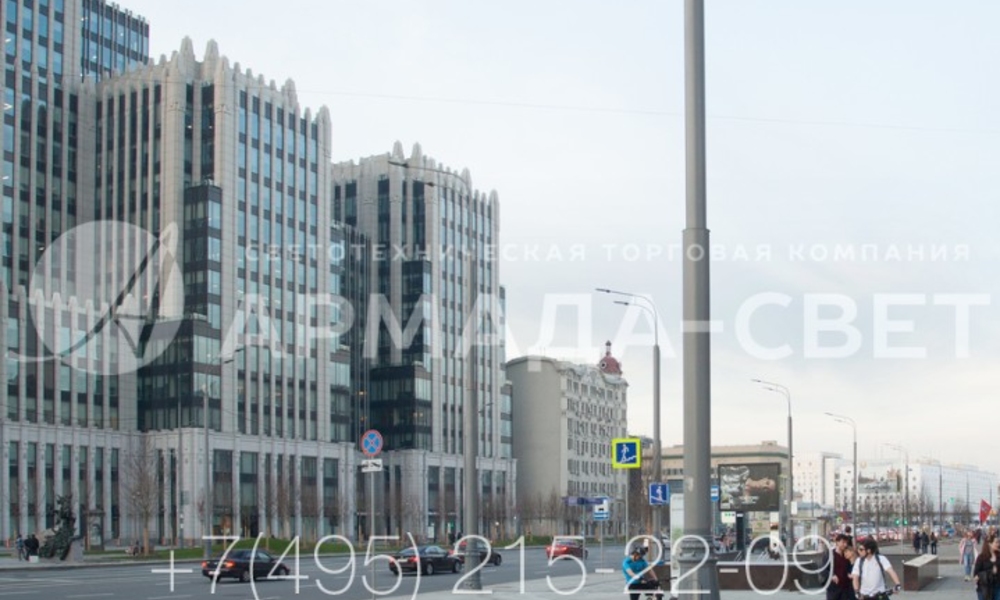

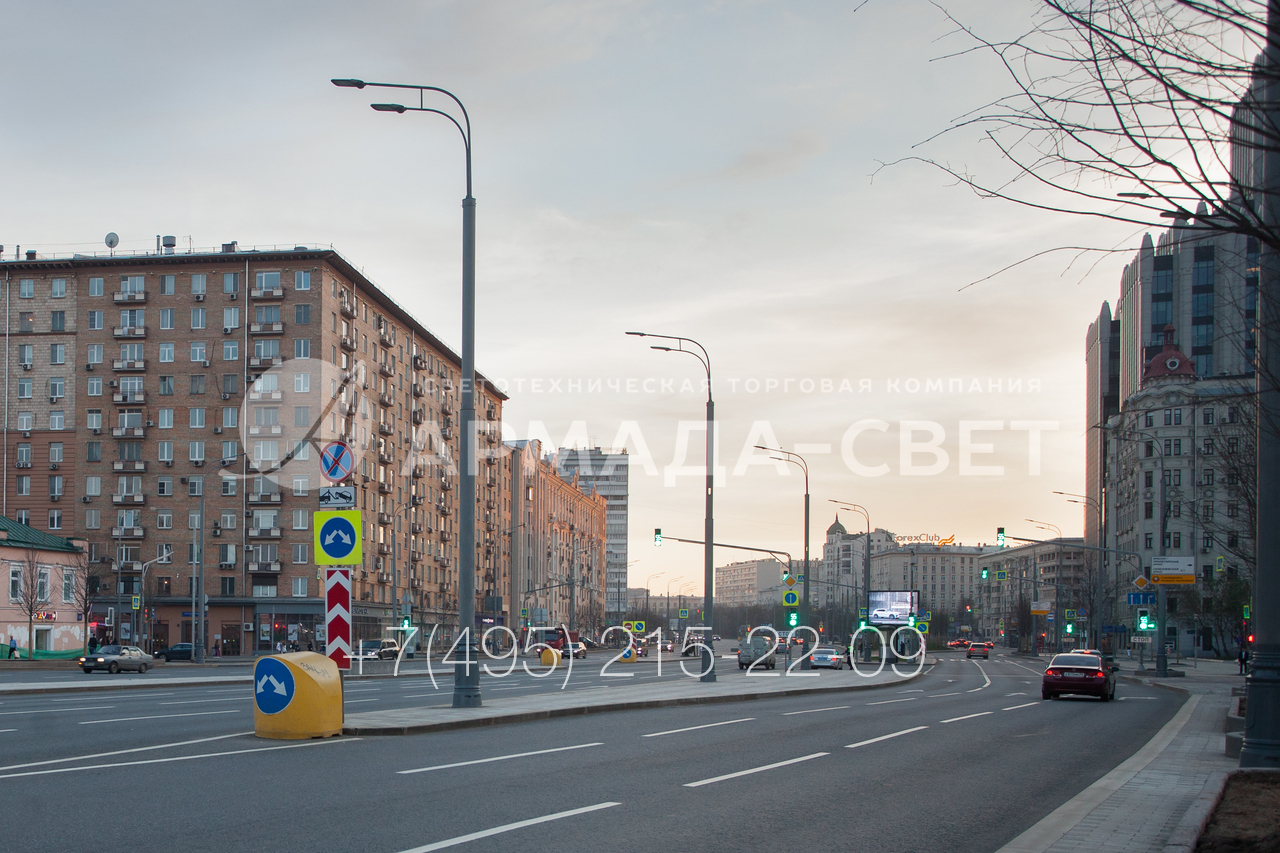

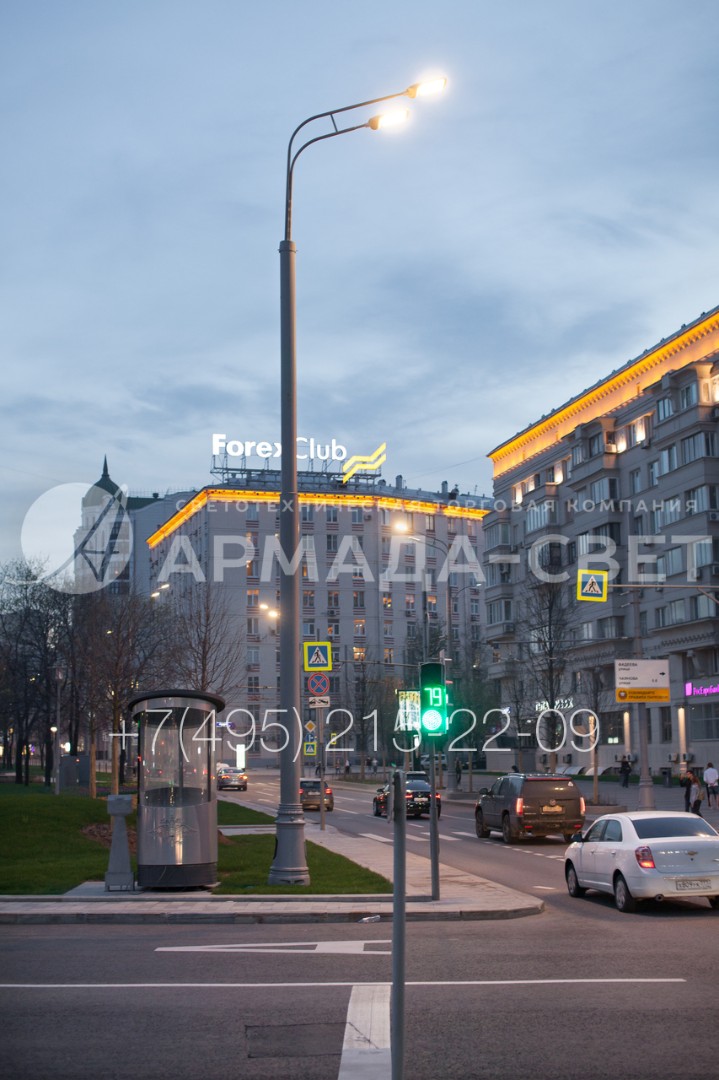

3) Для изготовления осветительных опор типа ОТ применяются трубы из углеродистой стали. Диаметр и толщина стенок указывается в проектной документации или рассчитывается индивидуально. При этом учитывается допустимая нагрузка на верхнюю часть, сила ветра и другие климатические особенности места использования.

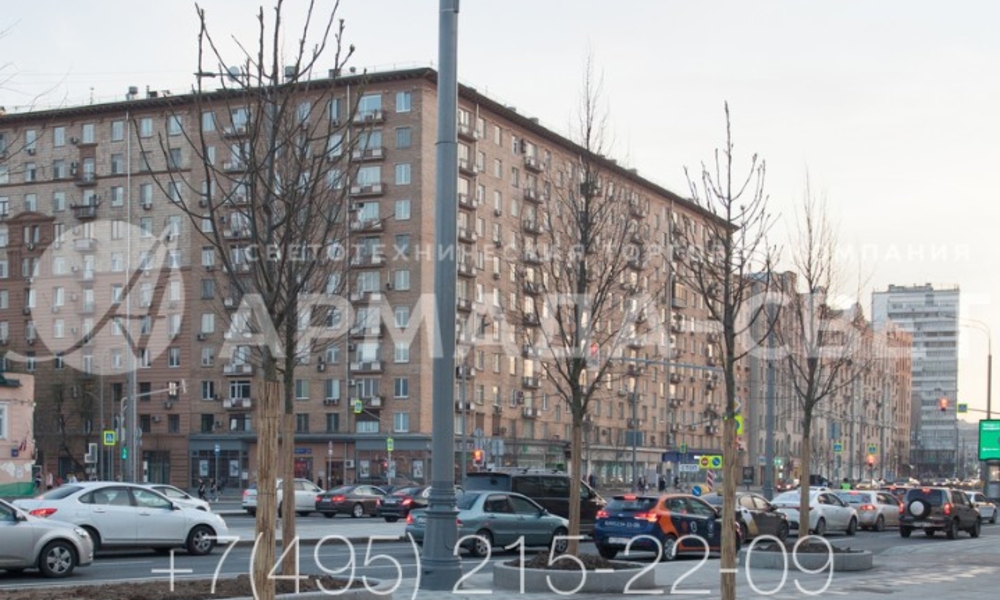

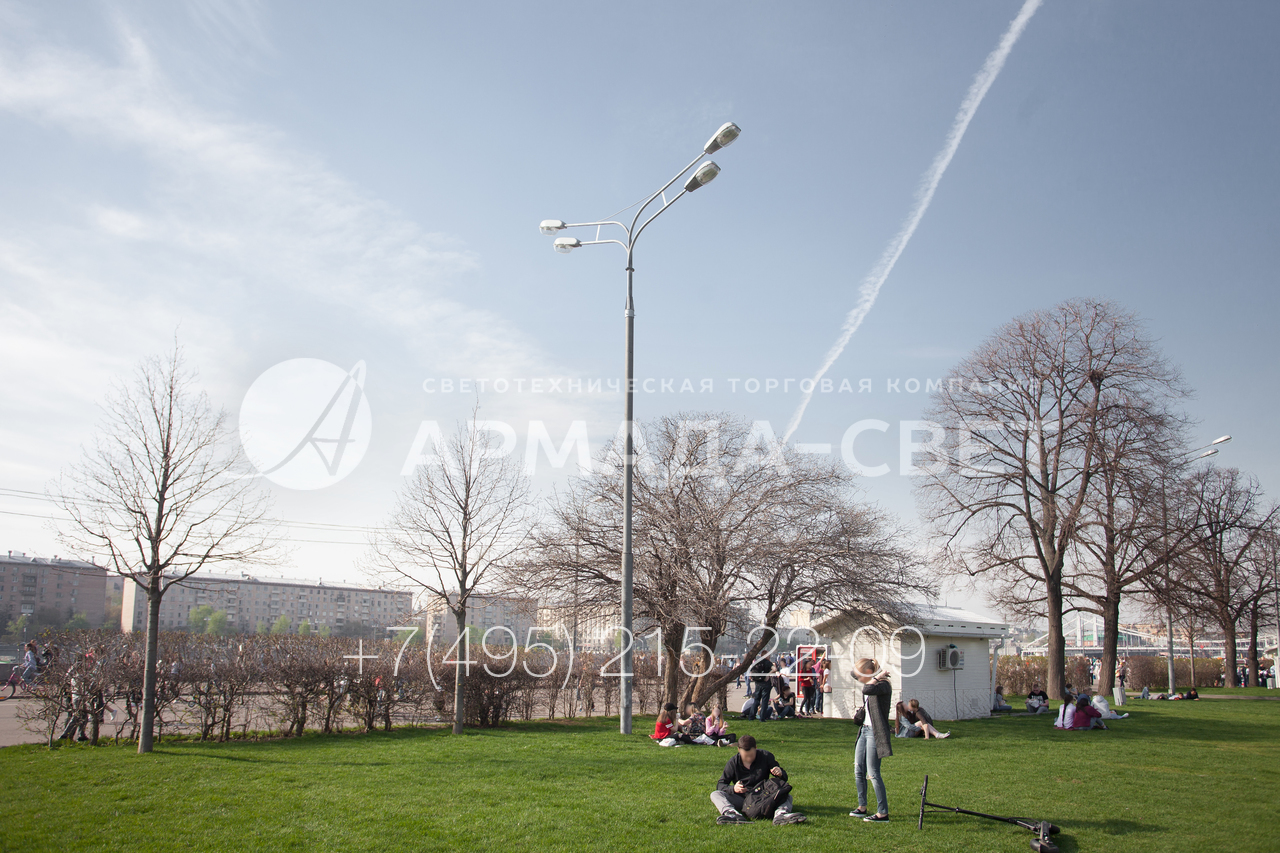

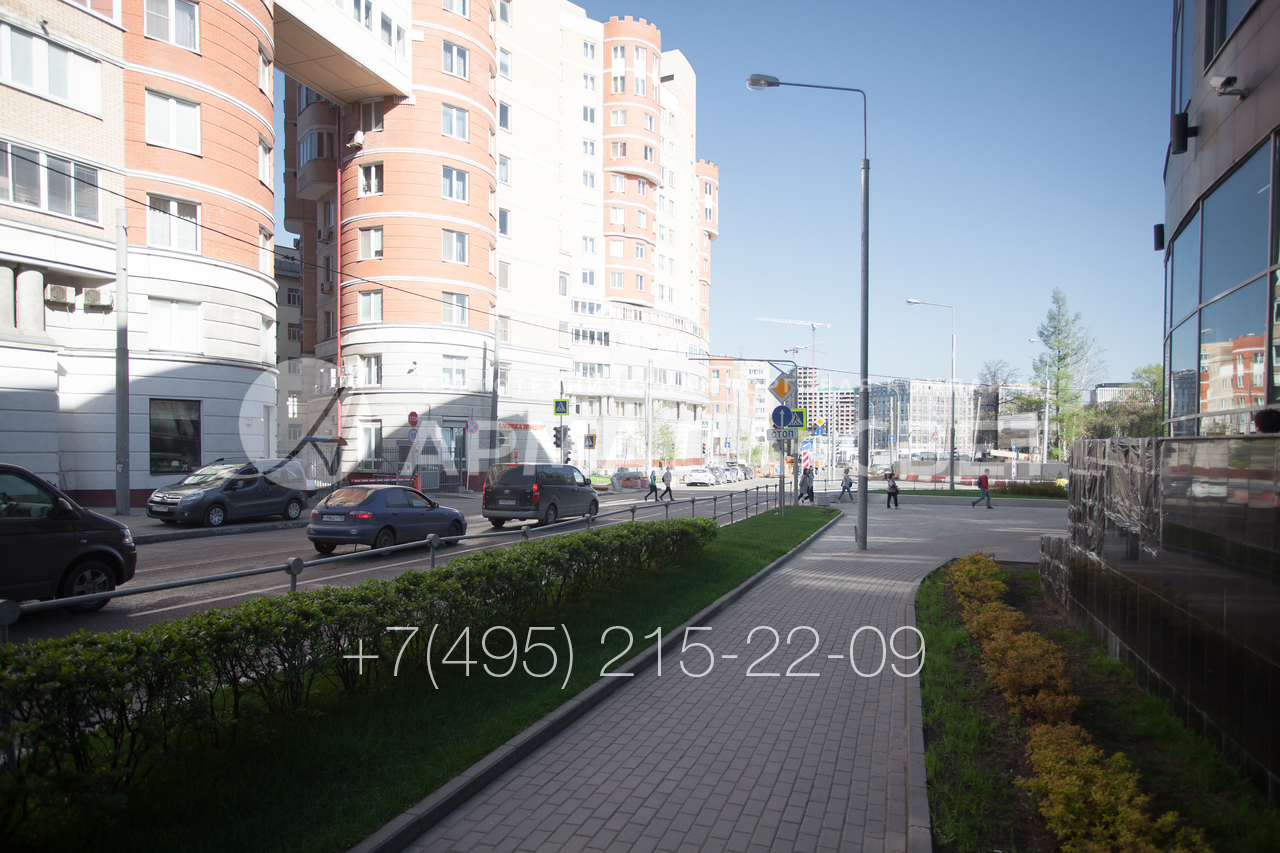

4) Опоры типа ОТ имеют круглое поперечное сечение. За счет этого незначительно снижается несущая способность, однако она компенсируется благодаря большей толщине стенок трубного проката. Изделия с круглым стволом более органично смотрятся на улицах города и часто используются в местах массового отдыха людей.

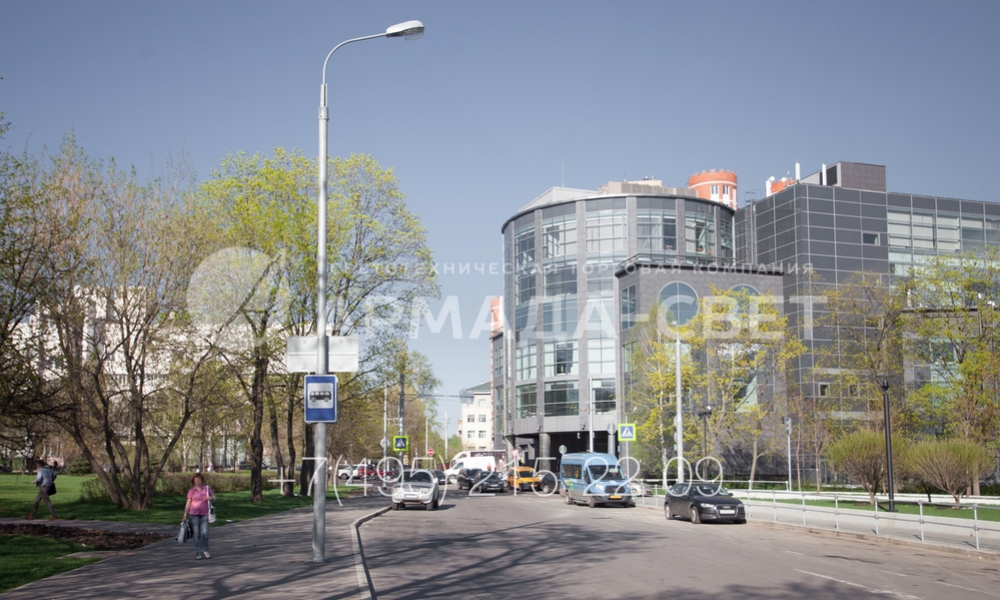

5) Тип кронштейна со светильниками зависит от конструкции оголовка. В стандартном варианте опоры с круглым стволом из трубчатого проката используются вместе с кронштейнами с креплением на обечайку. На фото изображен такой кронштейн с одним рожком, на котором установлен световой прибор консольного типа.

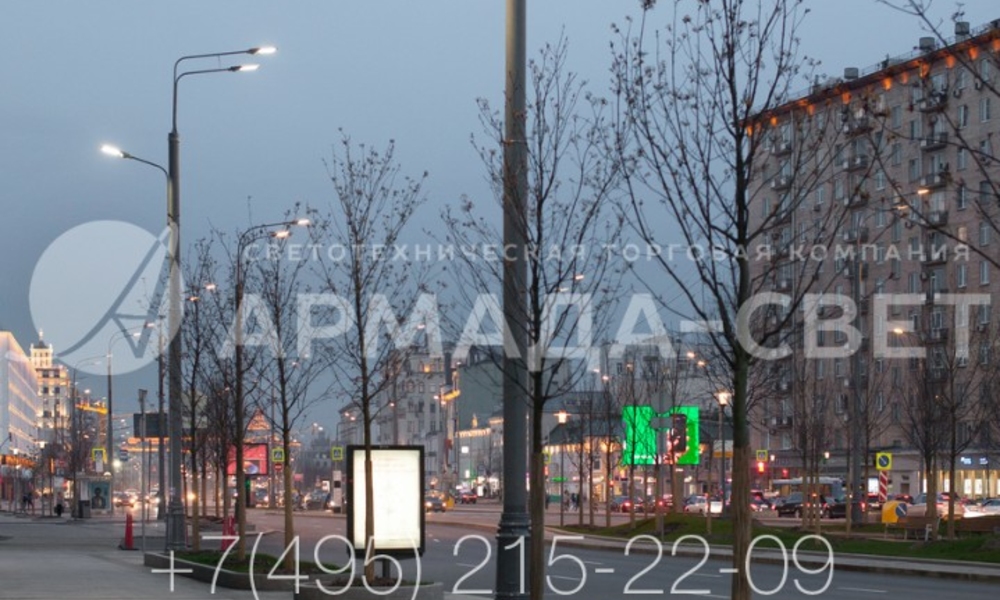

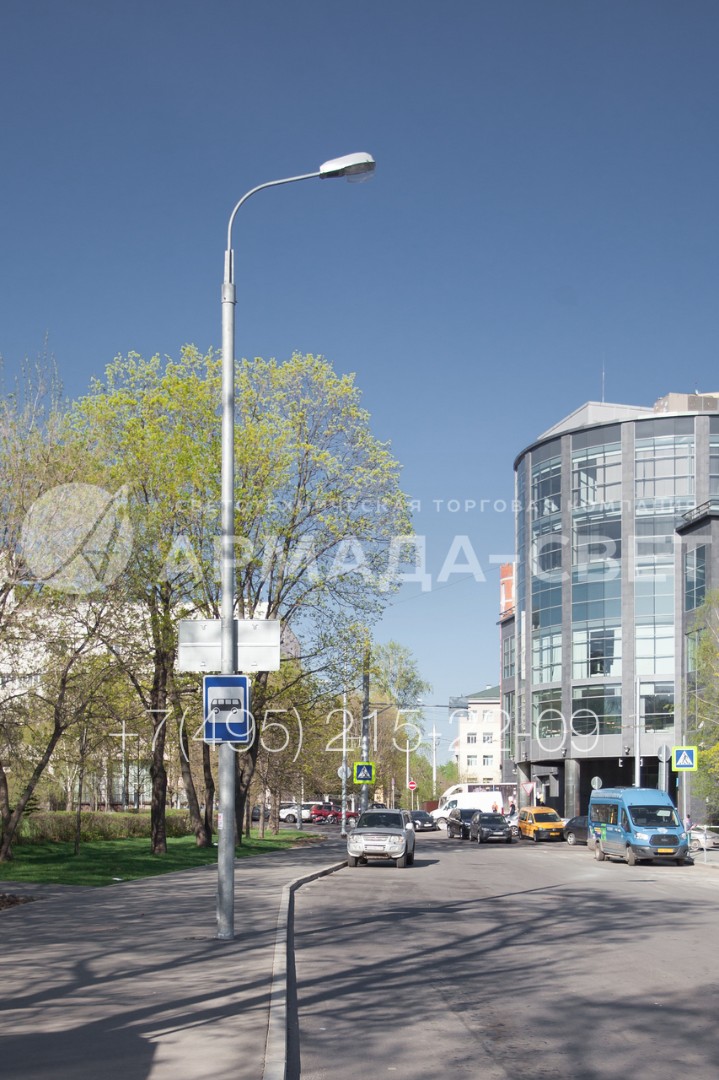

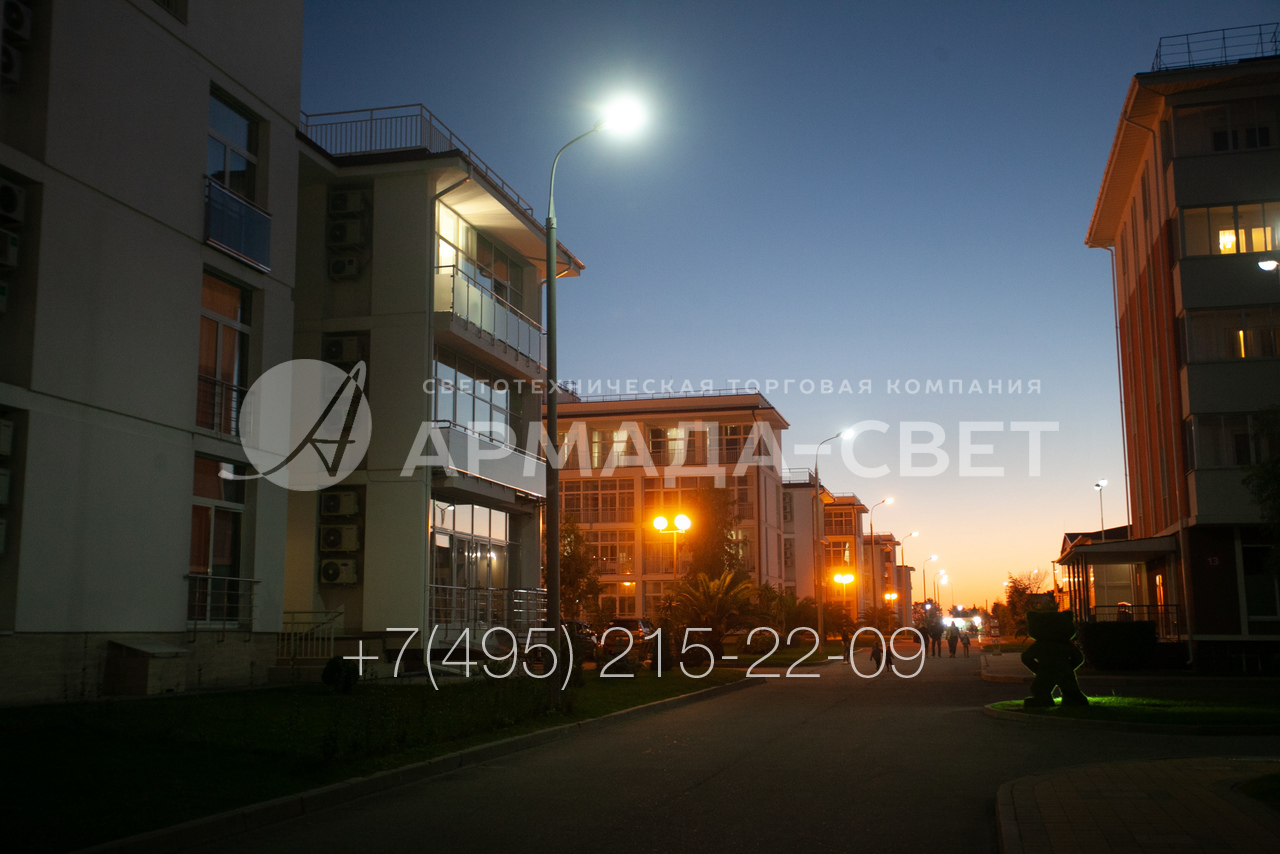

6) Для изготовления опор ОТ, изображенных на фотографии, используется трубный прокат. Поэтому изделия имеют больший вес в сравнении с аналогами из листовой стали. Однако производитель уменьшает его за счет использования труб меньшего диаметра, которые ставятся в верхней части ствола. В результате конструкция имеет сегментное строение.

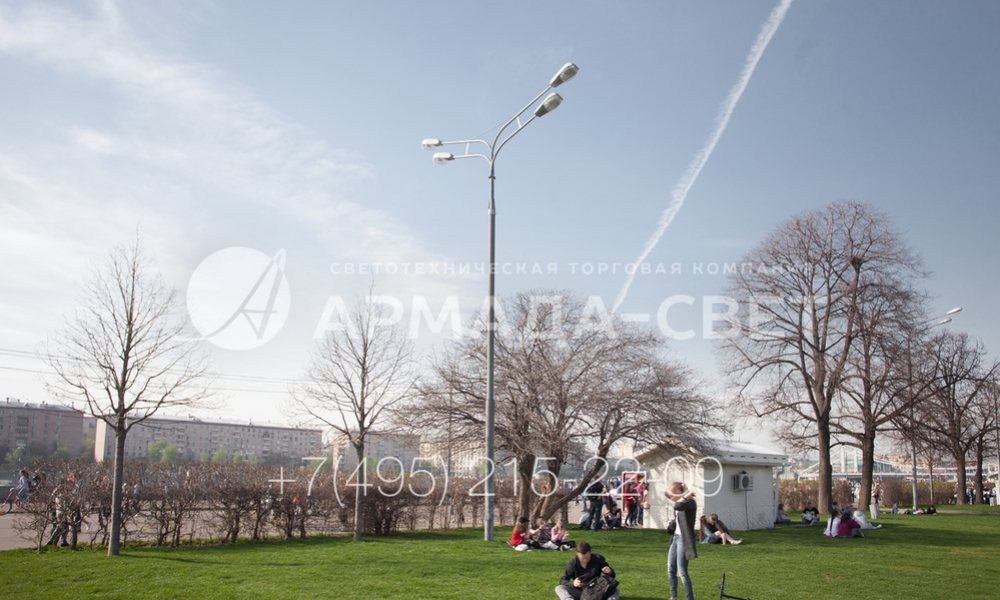

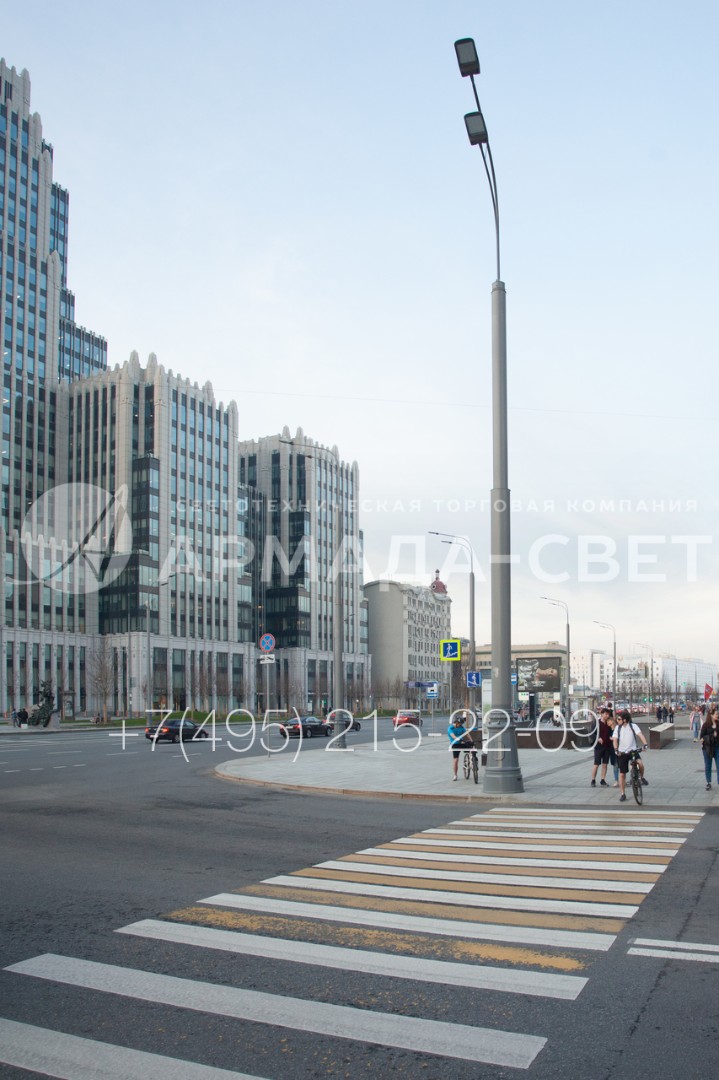

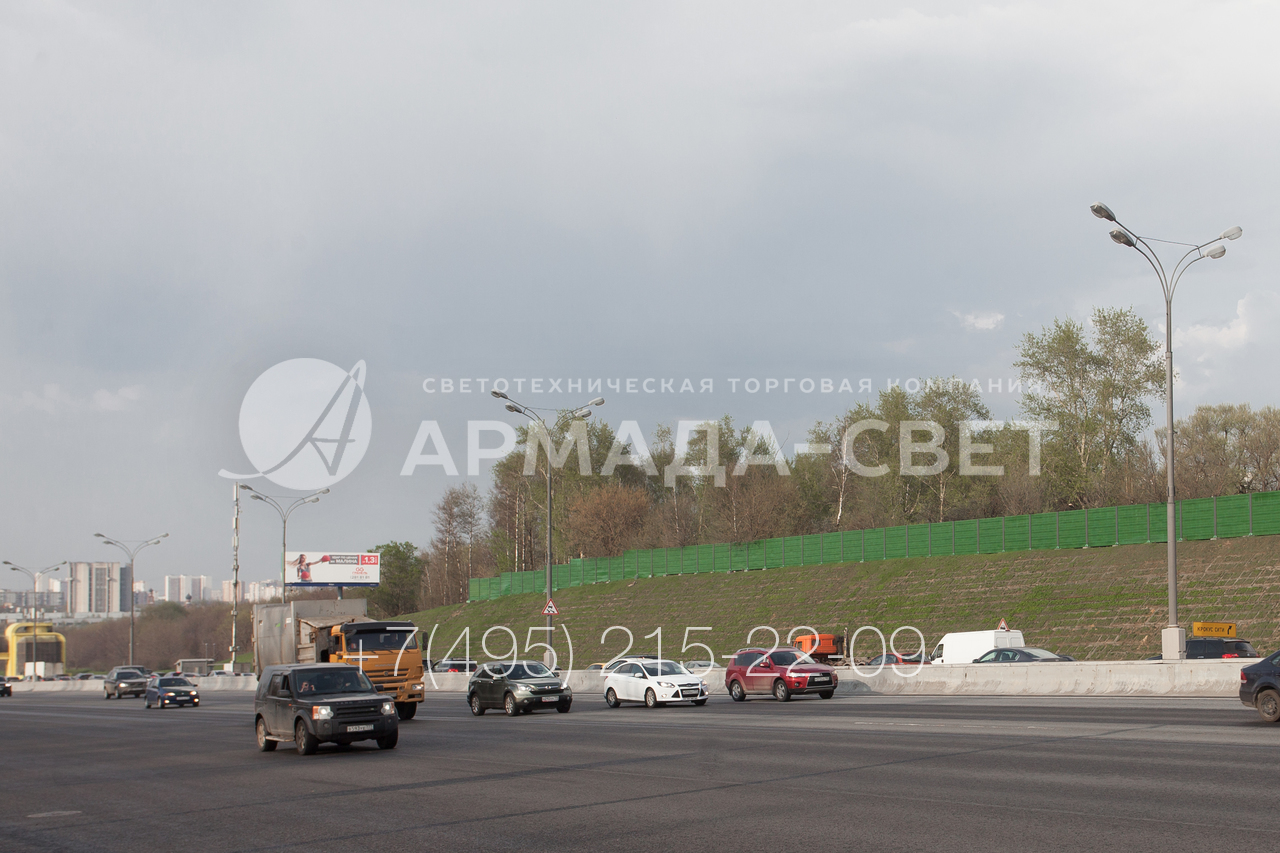

7) Осветительные опоры ОТ могут создавать заливающее освещение на очень больших открытых площадках. Для этого достаточно установить на верхушке 2-4 светильника по разные стороны от опоры. Чтобы экономно расходовать электрическую энергию, используются газоразрядные или светодиодные лампы.

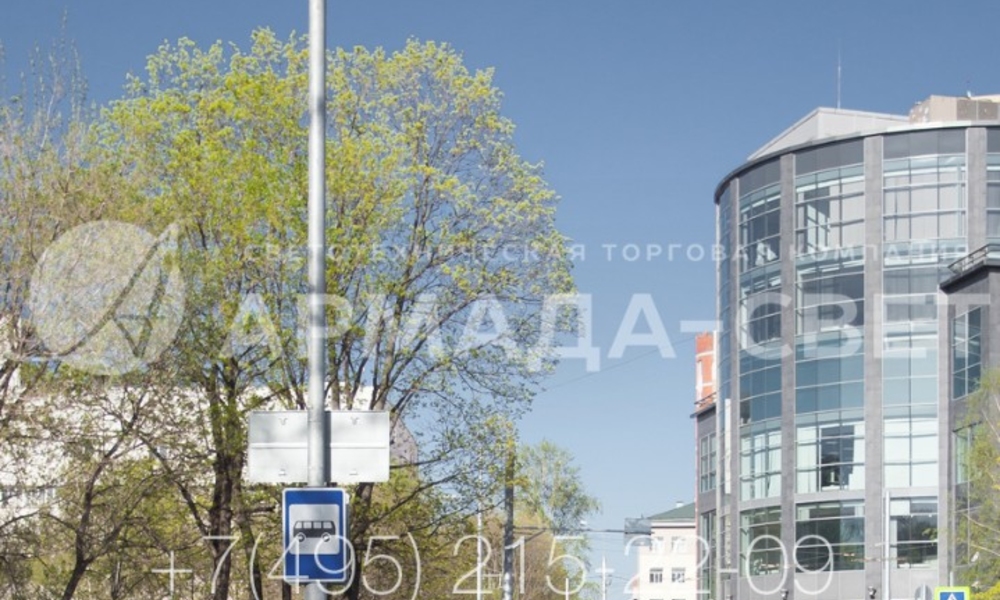

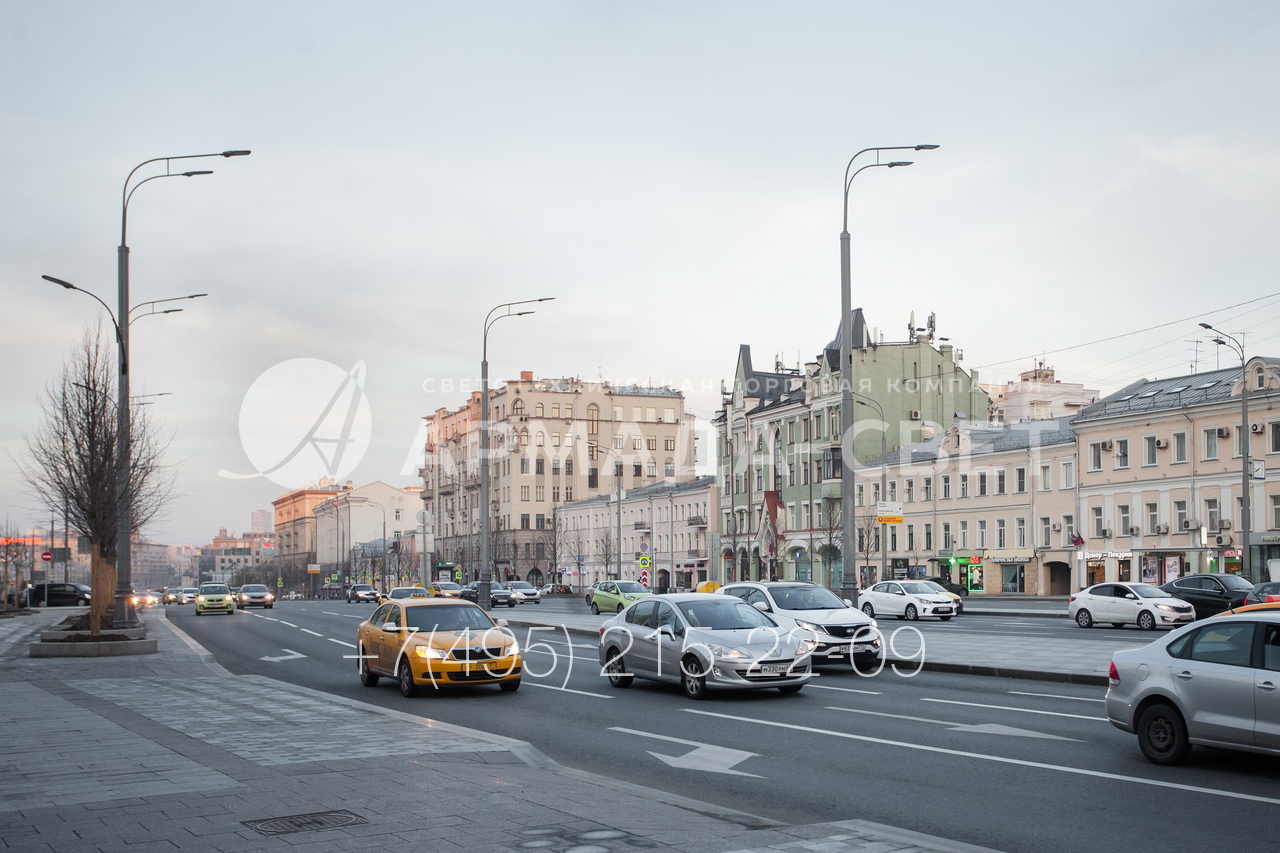

8) Опора с трубчатым поперечным сечением, несмотря на небольшой диаметр ствола, является силовой. Поэтому способна выдерживать большую нагрузку в процессе эксплуатации. Например, представленная на фотографии модель служит для крепления дорожных знаков и информационных табличек на обочине.

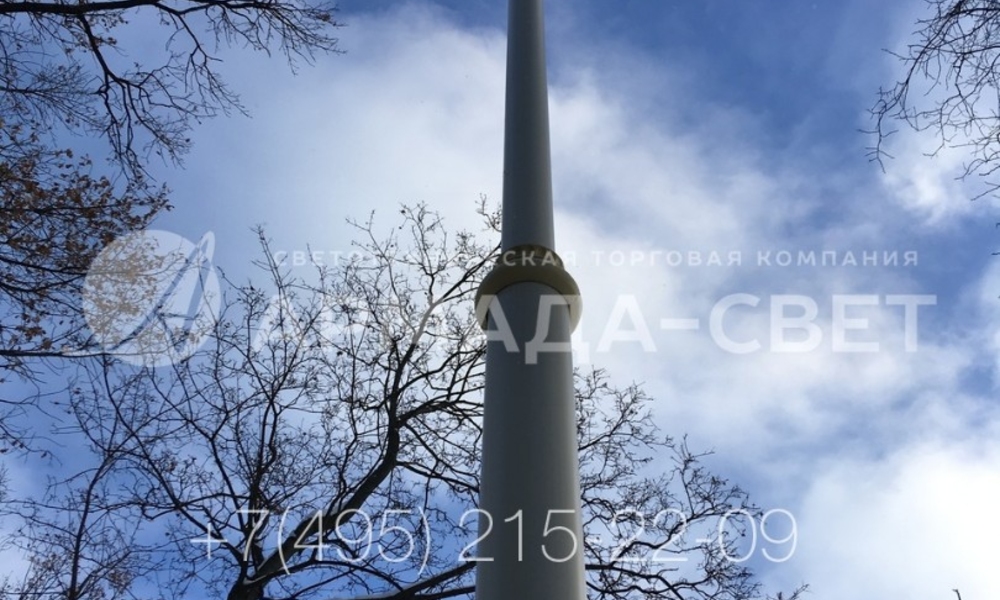

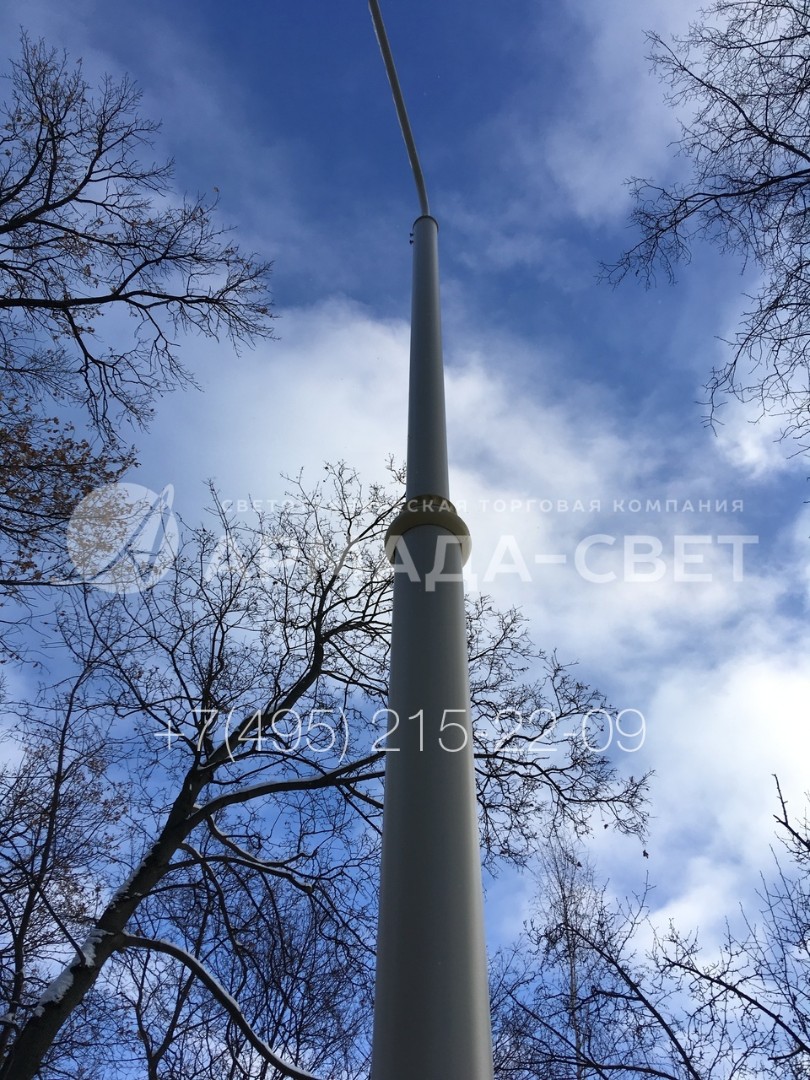

9) На фото изображено место соединения двух трубчатых опор, задекорированное дополнительным пояском. При производстве конструкций детали ствола свариваются друг с другом. Эта модель опоры имеет высоту 10 метров, поэтому ее можно доставить к месту установки с помощью стандартного полуприцепа.
