ОТ-11 Опоры трубчатые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОТ-11 Опоры трубчатые

+13

фото

Версия для печати

Область применения: Освещение магистралей, транспортных развязок, мостов, дворов, парков, площадей, парковок и пр.

Артикул производителя: ОТ-11
Верхний диаметр (мм): 133
Вес (кг): 177/189
Высота (м): 11
Количество крепежных отверстий: 4
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 300
Назначение опоры: Силовая
Нижний диаметр (мм): 159
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 400
Способ установки: Прямостоечная, Фланцевая
Тип опоры: ОТп, ОТф
Форма ствола опоры: Трубчатая

В наличии

Цена: от 51 596 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Стальная трубчатая опора ОТ-11 устанавливается в местах, где необходимо организовать достаточный уровень освещения. На опоре размещаются многорожковые кронштейны со светотехникой, что позволяет получить равномерное освещение территории жилых микрорайонов, автотранспортных путей, спортплощадок и производственных объектов. Конструкция обладает высокой устойчивостью и надежностью, что позволяет устанавливать ее в любой климатической зоне.

Для изготовления опорных столбов применяется качественный стальной прокат. Изделие подвергается оцинковке горячим методом в процессе производства, что добавляет к имеющимся характеристикам прочности устойчивость к развитию коррозии и воздействию неблагоприятных внешних факторов. Благодаря покрытию опоры служат до 30 лет, в течение которых цинковый слой не нуждается в замене или обновлении. По желанию клиентов изделия могут дополнительно окрашиваться.

Конструкция столбов состоит из основной и фланцевой части. Расположенный внизу опоры фланец применяется для соединения столба с ЗДФ основания во время установки. Такой способ монтажа позволяет выполнять замену опор без необходимости демонтировать фундамент.

Габаритные размеры опор

Основные параметры опор ОТ

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размеры опорного фланца	Межцентровое расстояние отверстий	Подземная часть	Вес Ф/L	Высота
		d, мм	D, мм	А, м	B, мм	L, мм	m, кг	H, м
ОТ-1-11 (И)	51 596 ₽	133	159	400x400	300	2	177/189	11

Галерея

1) Трубчатые опоры имеют множество различных сфер использования. На фотографии представлен пример использования осветительных конструкций для освещения улиц в городе. Однако они могут также устанавливаться в парках и скверах, на территории санаториев, на парковках перед торговыми центрами.

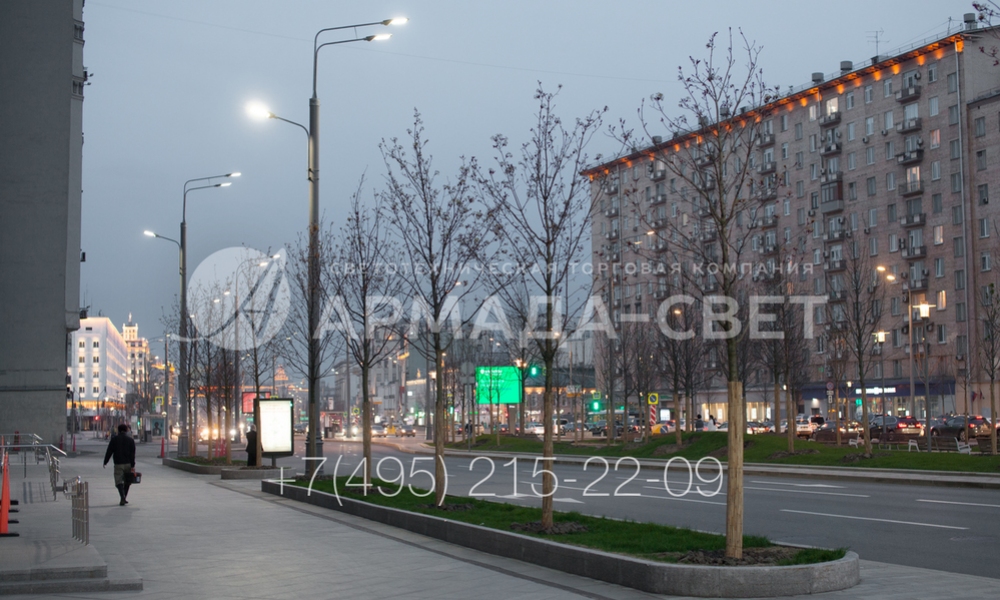

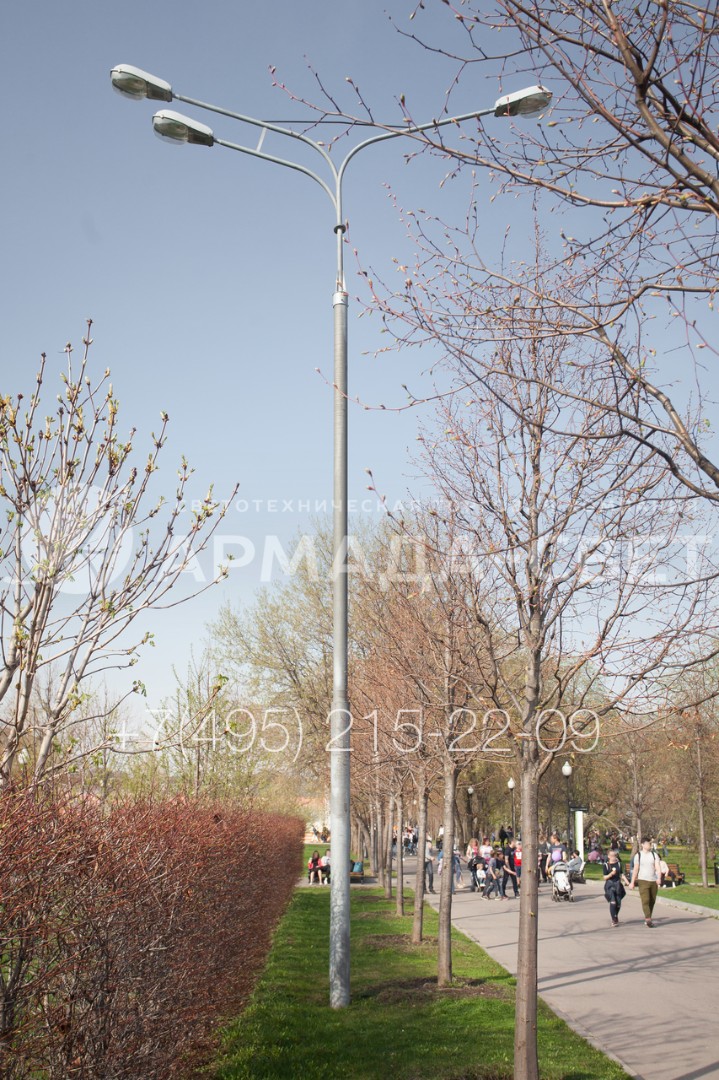

2) Осветительные конструкции типа ОТ имеют большое количество преимуществ. Представленные на фотографии модели ценятся за доступную стоимость, красивый дизайн, возможность установки на фланец и закладную деталь фундамента, повышенную несущую способность. Возможна модификация опоры под конкретные требования заказчика.

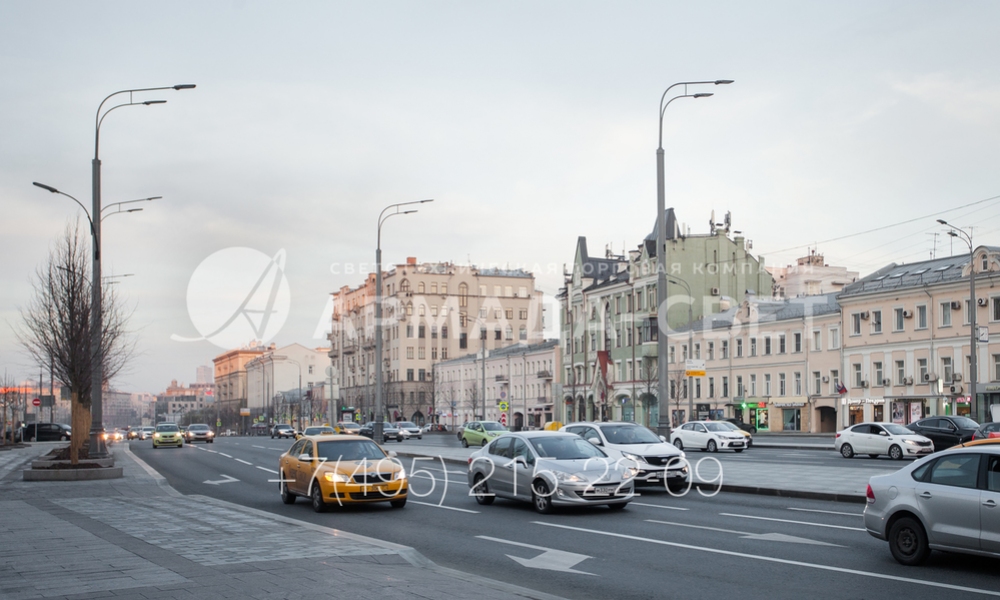

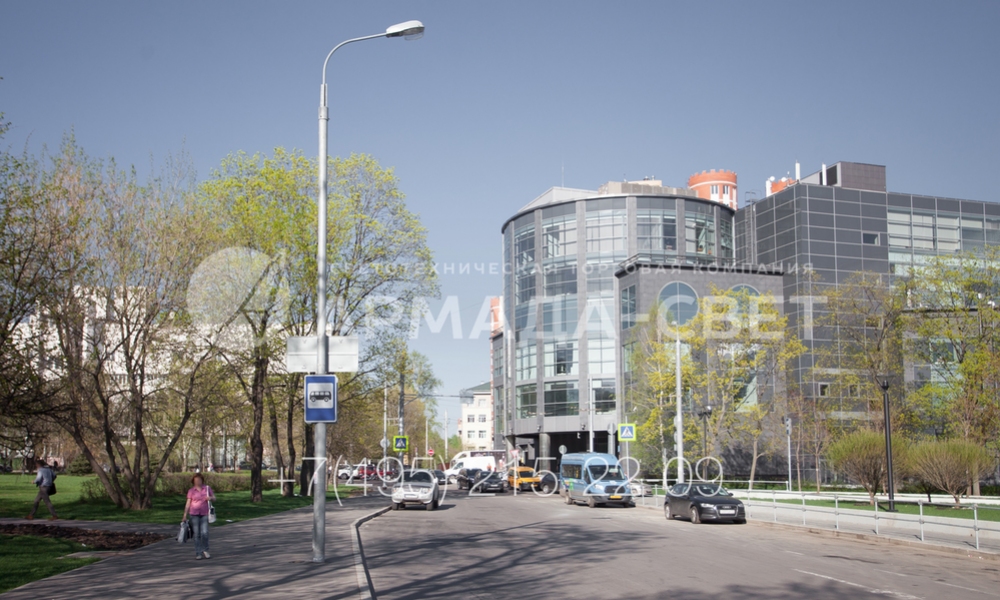

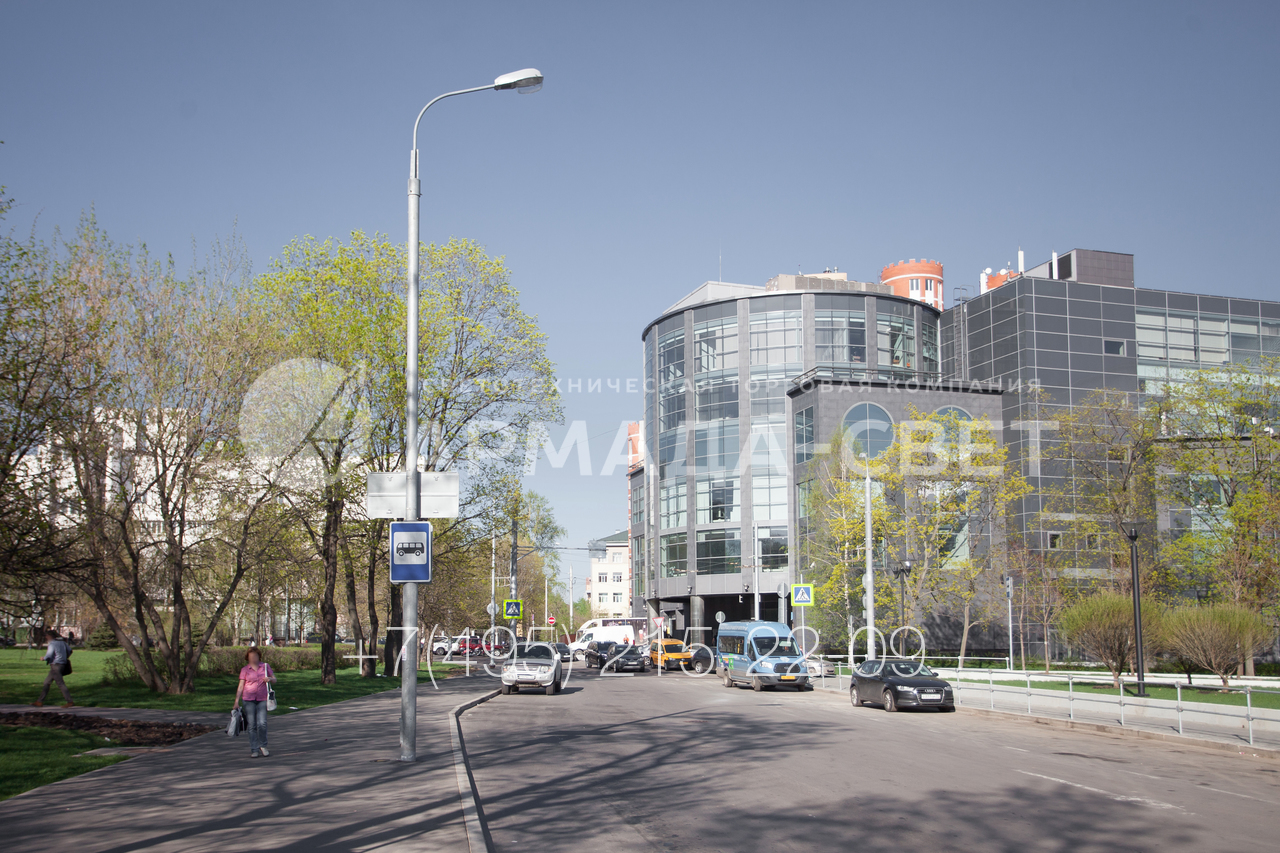

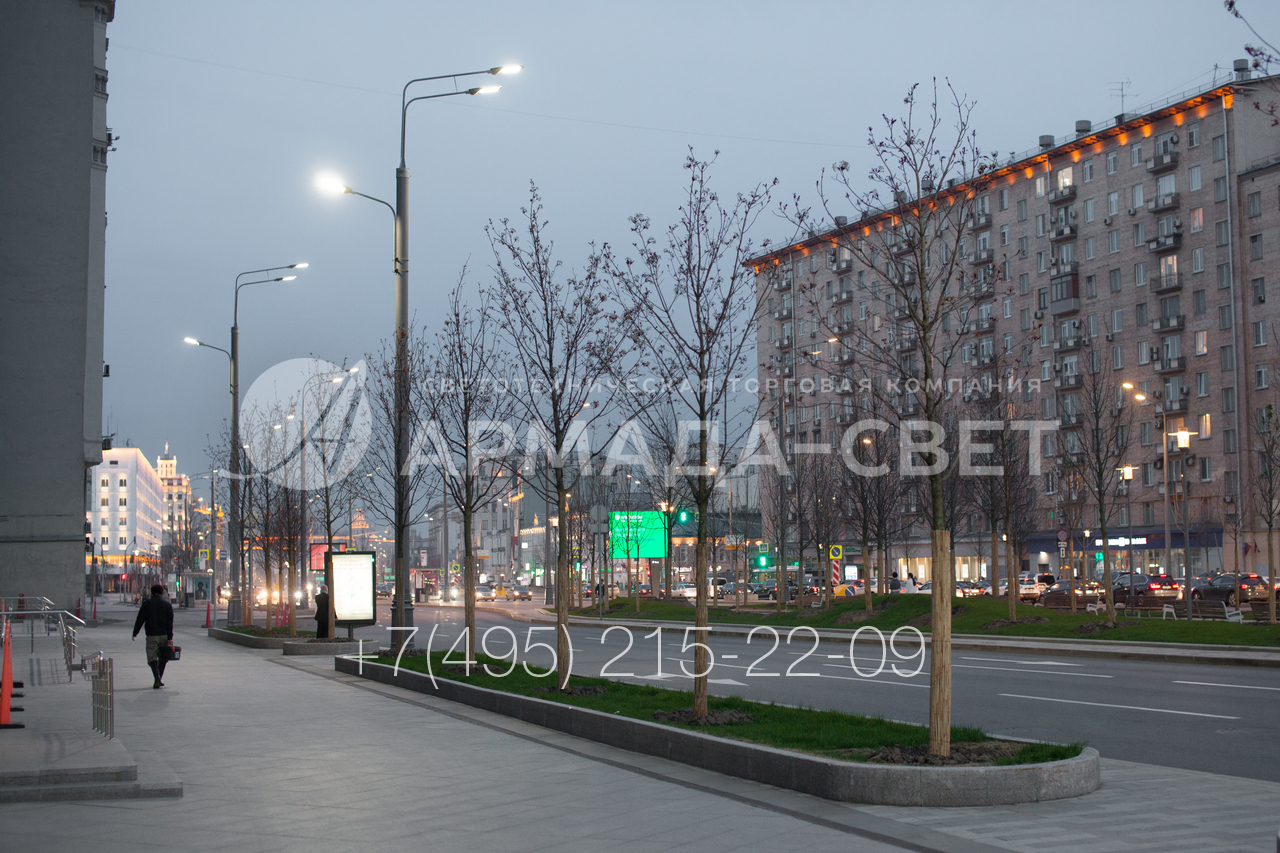

3) Ствол опоры, изображенной на фотографии, состоит из нескольких сегментов, чтобы уменьшить материалоемкость и вес. Он делается из труб с разным диаметром. Внизу к стволу прикреплен фланец, который на фото задекорирован тумбой. Осветительные приборы крепятся с помощью кронштейна к оголовку и стволу.

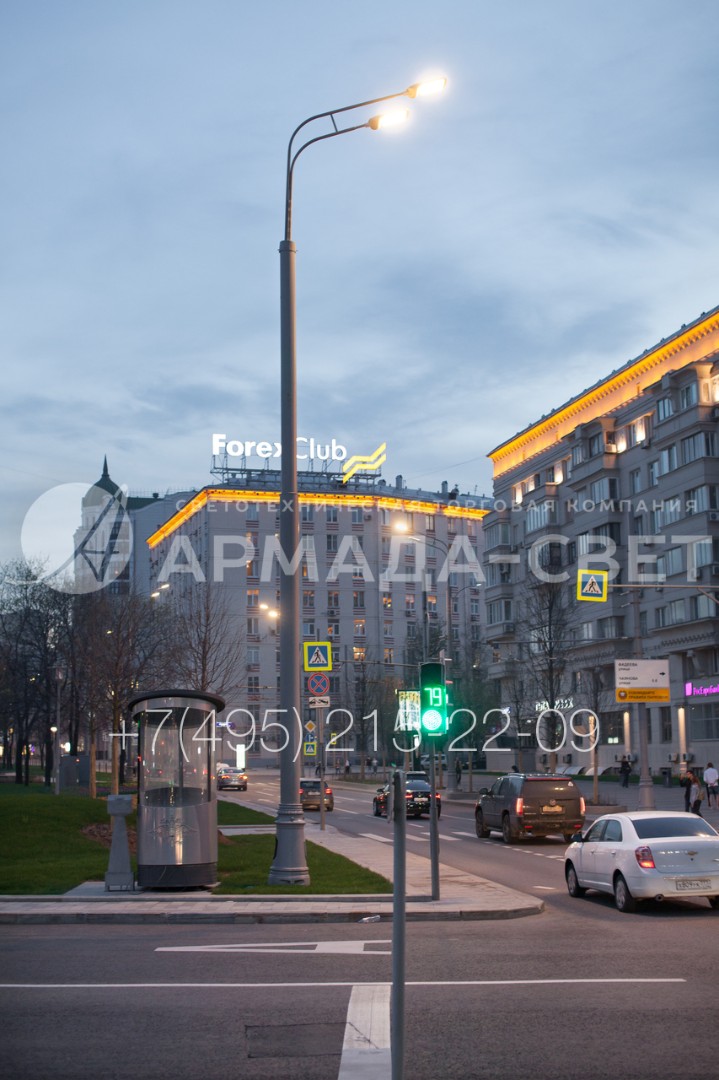

4) Для изготовления ствола представленной на фотографии опоры производитель использует несколько труб разного диаметра. Они режутся на отрезки нужной длины и свариваются друг с другом круговым электросварным швом. После этого готовое изделие цинкуется и, по желанию заказчика, окрашивается порошковой краской.

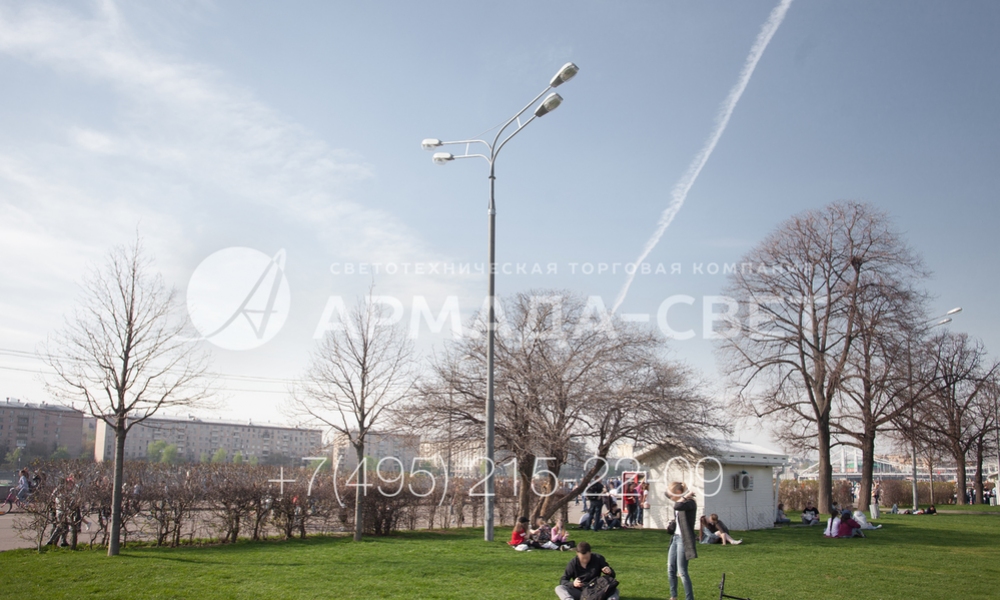

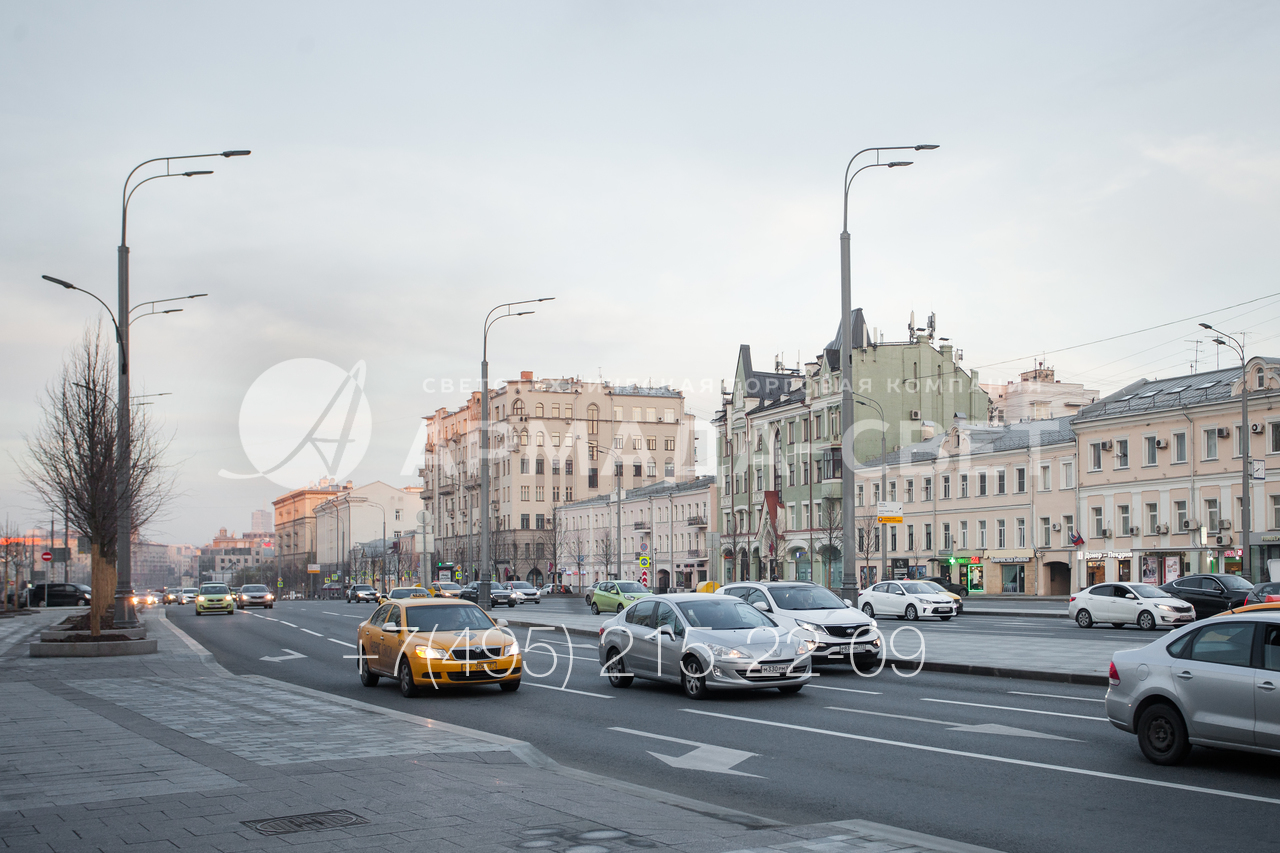

5) На фотографии изображена опора уличного освещения из трубного проката с круглым поперечным сечением, которая установлена на хвостовик. Плюсом такого способа установки является меньшая цена по сравнению с фланцевой, более быстрая установка и отсутствие необходимости в покупке закладных деталей фундамента.

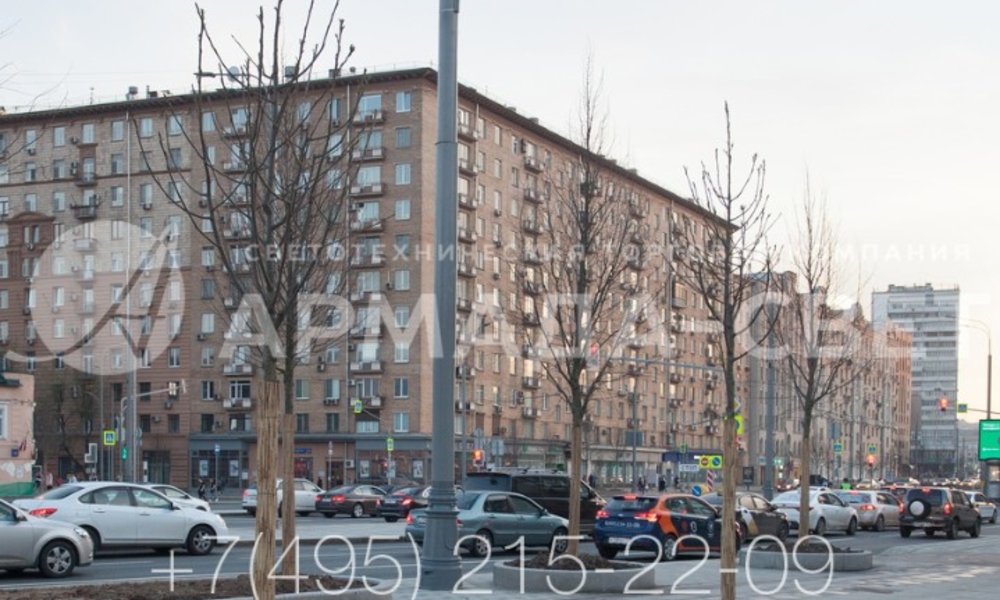

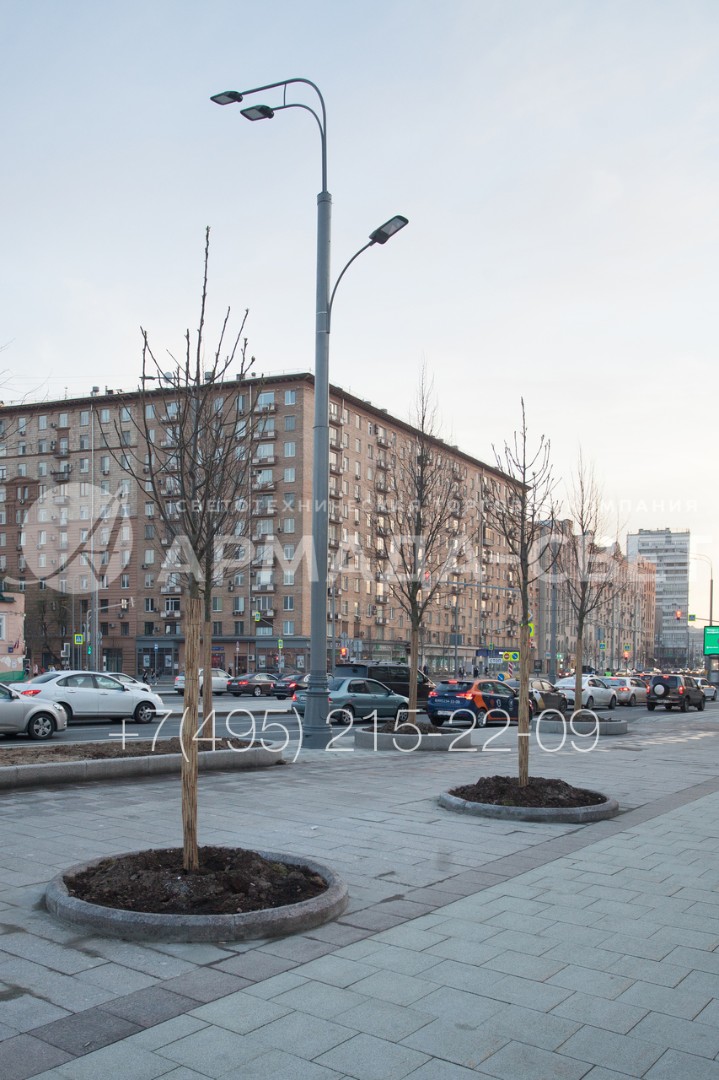

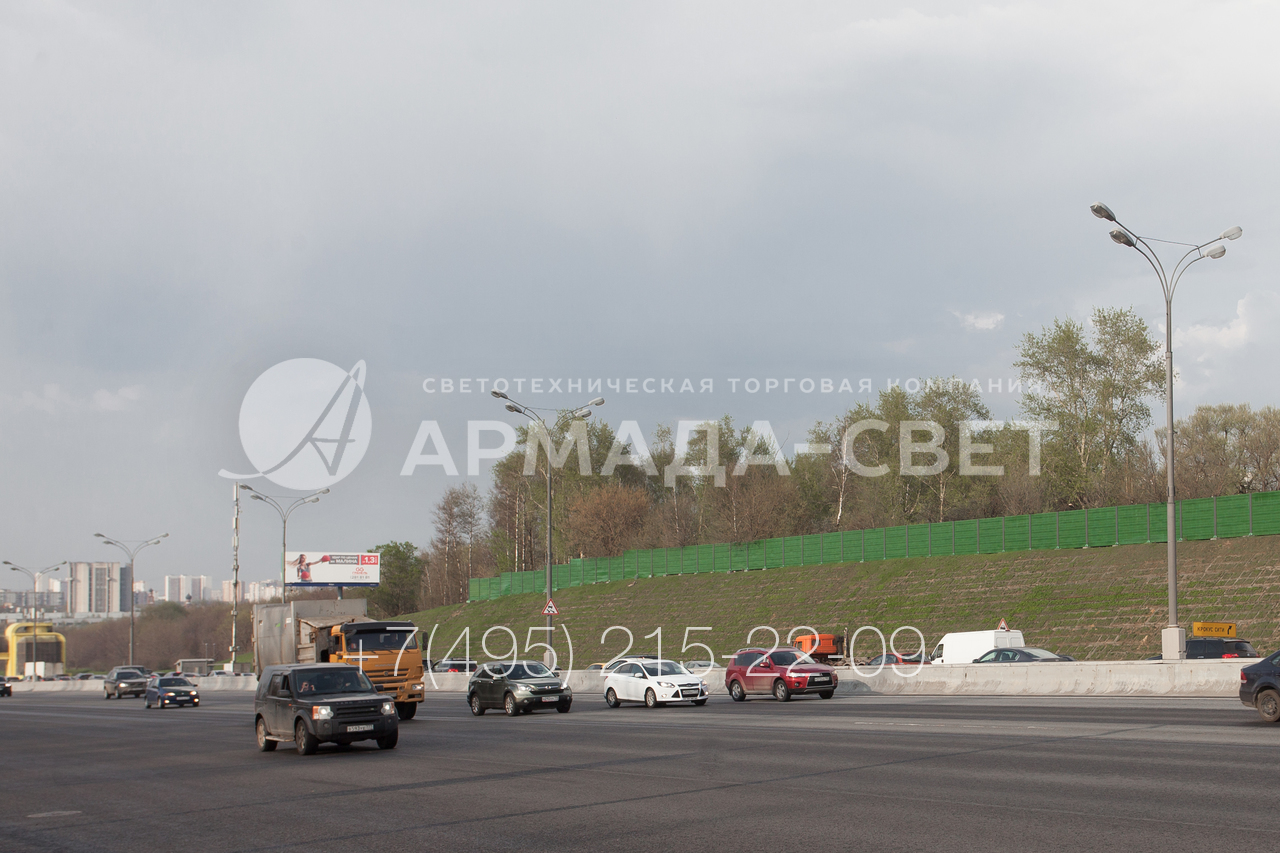

6) На фото представлена опора трубчатого типа с высотой ствола 11 метров, которая монтируется на хвостовик. Для этого в газоне пробуривается отверстие, в которое вставляется вся конструкция. После этого отверстие в грунте заливается бетоном. Нет необходимости прикручивать площадку с помощью болтов и гаек.

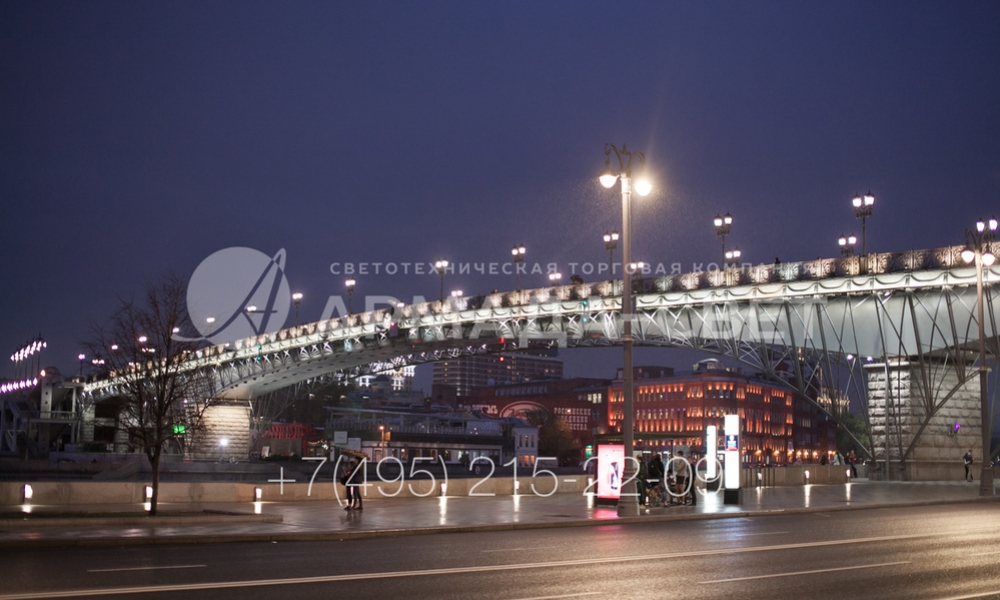

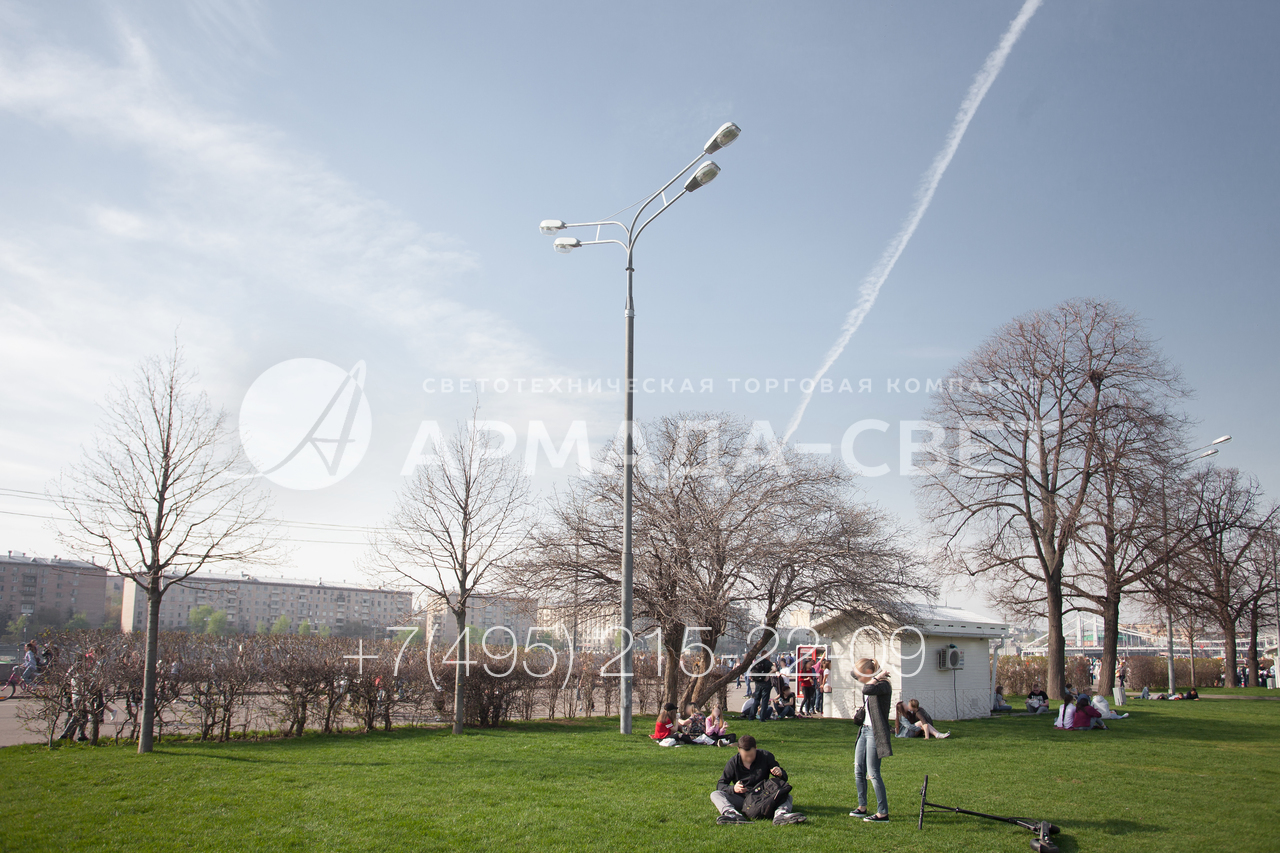

7) Опора трубного типа, которая применяется для освещения дорожек в сквере, защищена от коррозии с помощью цинка. Такой вариант защиты эффективнее окрашивания, так как цинковый барьерный слой имеет большую прочность, а также играет роль жертвенного катода в реакции окисления и предотвращает появление ржавчины на углеродистой стали ствола.

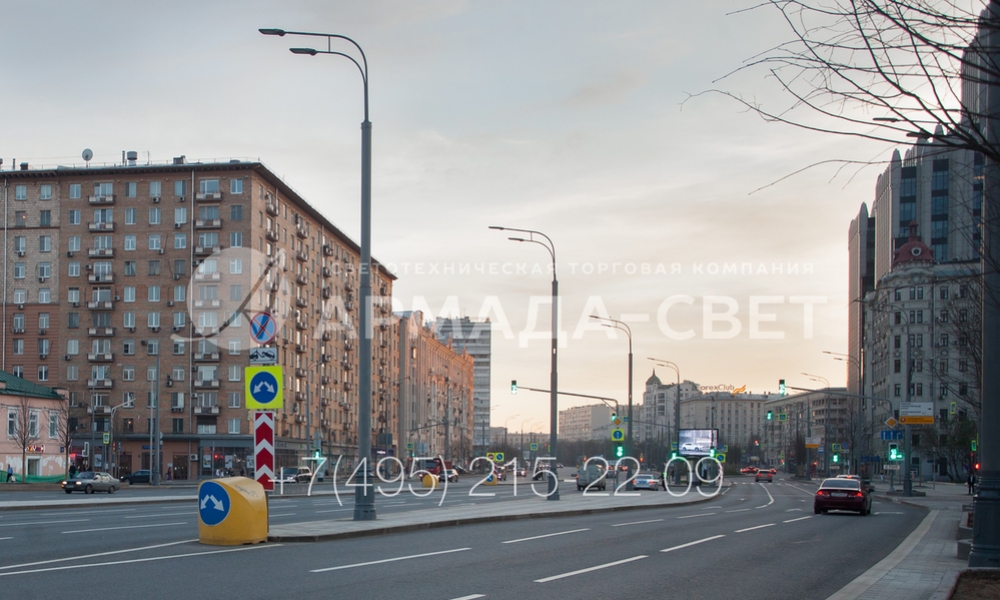

8) Преимуществом фланцевых опор трубчатого типа, которое отображены на фотографии, является возможность установки на различных постройках на специальные закладные элементы. Например, здесь они установлены на элементах ограждения между противоположными сторонами движения. Подводка кабелей выполнена под землей, чтобы избежать повреждений.

9) ОТ – это красивые опоры, которые могут украшать набережную или бульвар в городе. Для улучшения их внешнего вида поверхность ствола поверх цинкового защитного слоя окрашивается порошковой краской в выбранный покупателем цвет. Наверх монтируется кронштейн с декоративными деталями и светильниками подвесного типа.

10) Изображенные на фото опоры ОТ имеют срок службы до 30 лет без потери начальных технических характеристик. Защита от преждевременной коррозии обеспечивается слоем цинка. Он наносится в емкостях с расплавленным металлом при температуре до +460оС. Обратите внимание, что опоры на фото дополнительно окрашены порошковой краской.

11) Нередко парковые опоры, которые используются для освещения территории коттеджных поселков и жилых комплексов, заменяются на модели ОТ. Они имеют большую высоту и прочность. На них можно установить яркие светильники и уменьшить количество инженерных конструкций на объекте, а также сократить затраты на строительство системы освещения.
