ОТ-12 Опоры трубчатые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОТ-12 Опоры трубчатые

+10

фото

Версия для печати

Область применения: Освещение магистралей, транспортных развязок, мостов, дворов, парков, площадей, парковок и пр.

Артикул производителя: ОТ-12
Верхний диаметр (мм): 133
Вес (кг): 190/202
Высота (м): 12
Количество крепежных отверстий: 4
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 300
Назначение опоры: Силовая
Нижний диаметр (мм): 159
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 400
Способ установки: Прямостоечная, Фланцевая
Тип опоры: ОТп, ОТф
Форма ствола опоры: Трубчатая

В наличии

Цена: от 55 385 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОТ-12 – металлоконструкция трубчатого типа, изготавливаемая из стали. Устойчивые изделия позволяют организовать наружное освещение на территории жилых микрорайонов, транспортных путей и развязок, автодорог различного назначения. Высокая устойчивость конструкции обеспечивается значительным весом опор, что позволяет устанавливать их в регионах с неблагоприятным климатом, сильными ветрами и значительной влажностью.

Выбор в качестве материала изготовления опор стального проката обеспечивает конструкции значительный вес, и как следствие – высокую надежность. Обработка изделия горячим цинкованием позволяет получить на поверхности металла защитный цинковый слой, предотвращающий развитие ржавчины и уменьшающий негативное воздействие на опору внешних факторов среды. Конструкция не требует замены покрытия в процессе использования, срок эксплуатации столбов составляет 30 лет.

Создание необходимого уровня внешнего освещения осуществляется благодаря установке кронштейнов со светильниками. Элементы размещаются на верхушке столба с помощью оцинкованных болтов. Изделие монтируется на месте установки фланцевым способом с применением закладного фундамента.

Габаритные размеры опор

Основные параметры опор ОТ

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размеры опорного фланца	Межцентровое расстояние отверстий	Подземная часть	Вес Ф/L	Высота
		d, мм	D, мм	А, м	B, мм	L, мм	m, кг	H, м
ОТ-1-12 (И)	55 385 ₽	133	159	400x400	300	2	190/202	12

Галерея

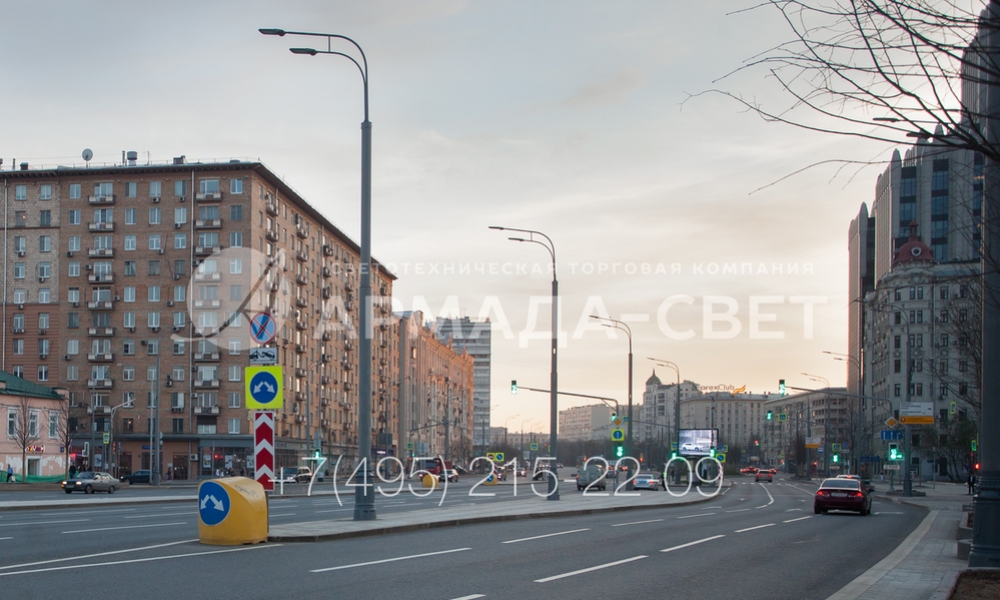

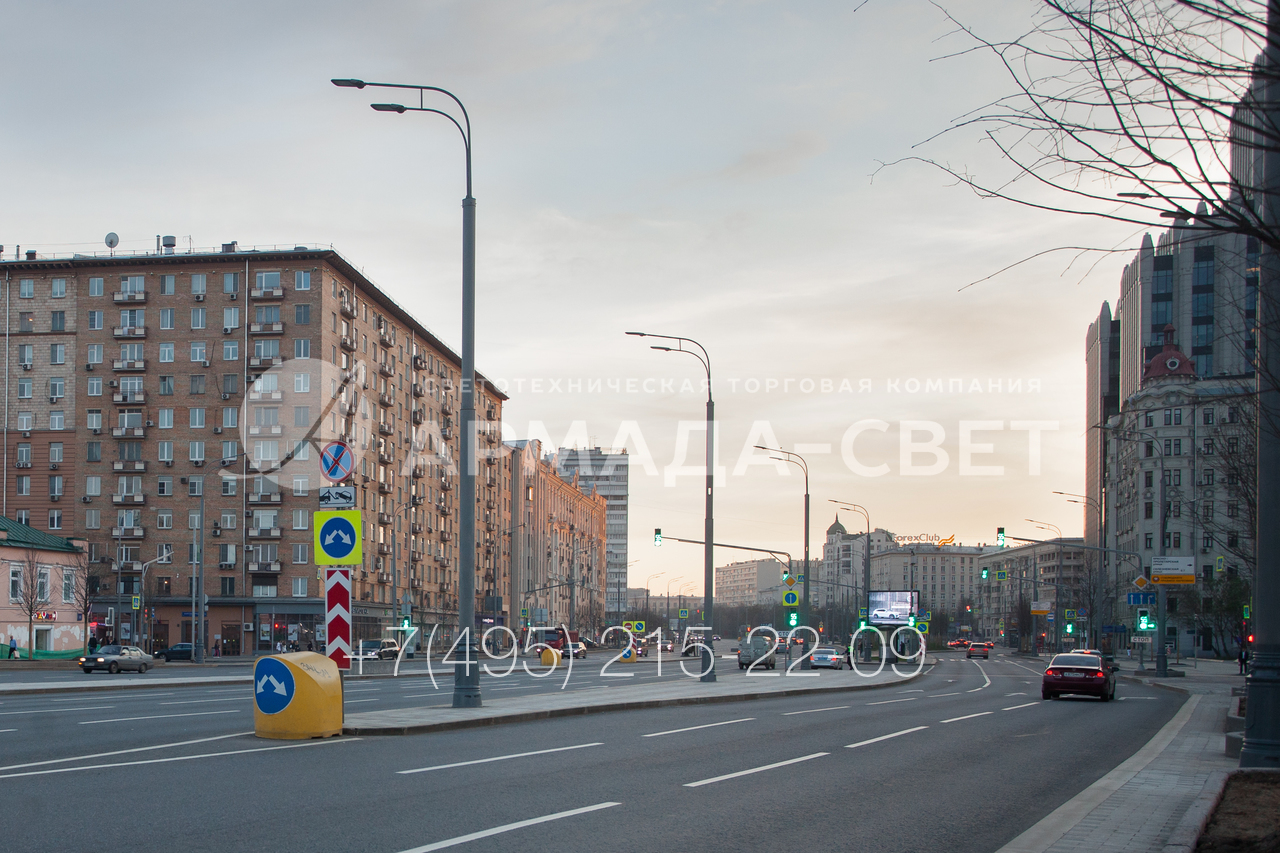

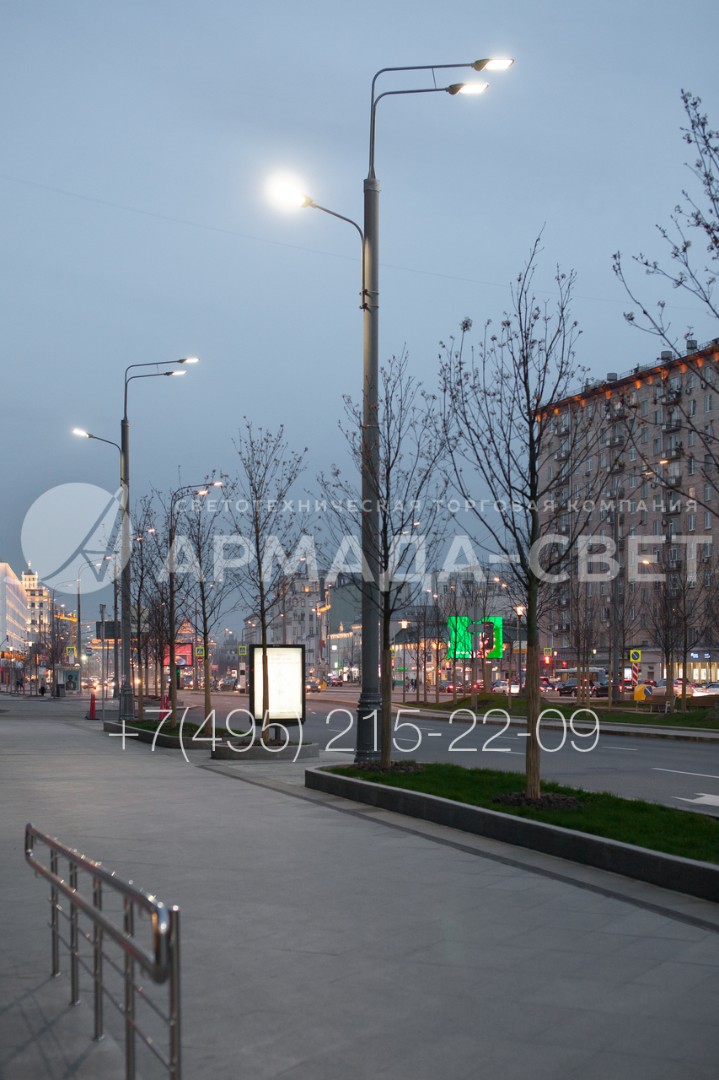

1) Осветительные опоры ОТ можно использовать для яркого освещения многополосных автомобильных дорог в городе. Для этой цели на оголовок устанавливаются кронштейны с обечайкой. Вынос у этих кронштейнов делается длинным, чтобы разместить световое пятно дальше от ствола. Сразу два парных светильника ярко освещают дорогу.

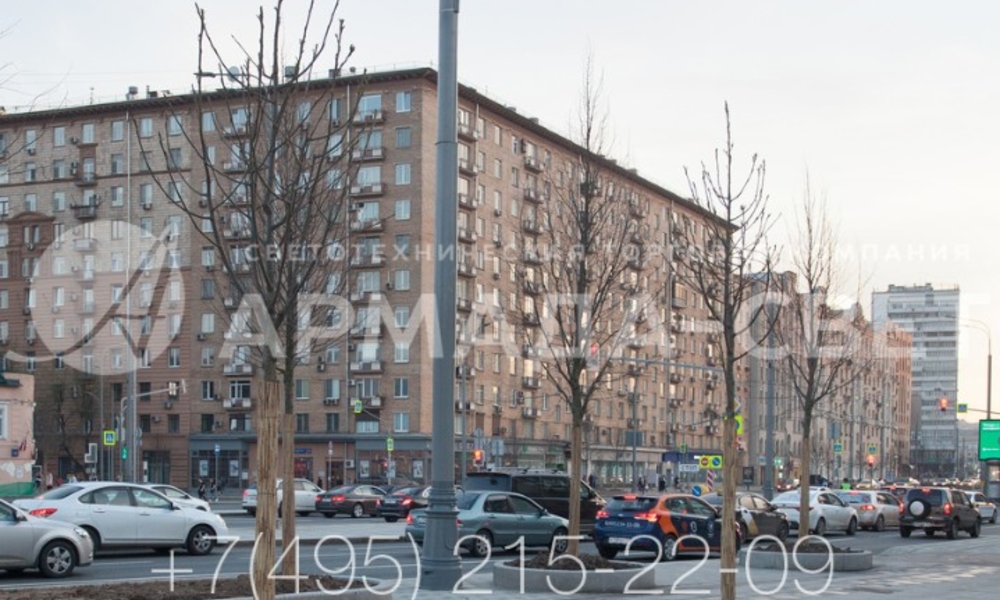

2) С помощью одной осветительной опоры типа ОТ можно осветить одновременно проезжую часть с многополосным движением и тротуар. Над проезжей частью устанавливается два светильника один над другим. Они крепятся на оголовок с помощью кронштейна с двумя рожками. А для освещения тротуара светильник устанавливается прямо на ствол через отдельную консоль.

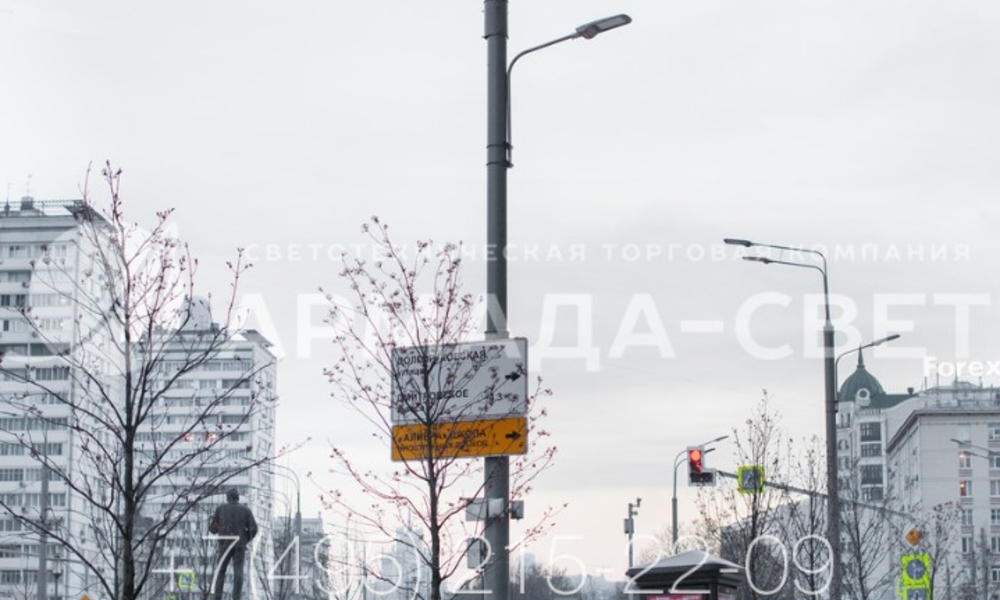

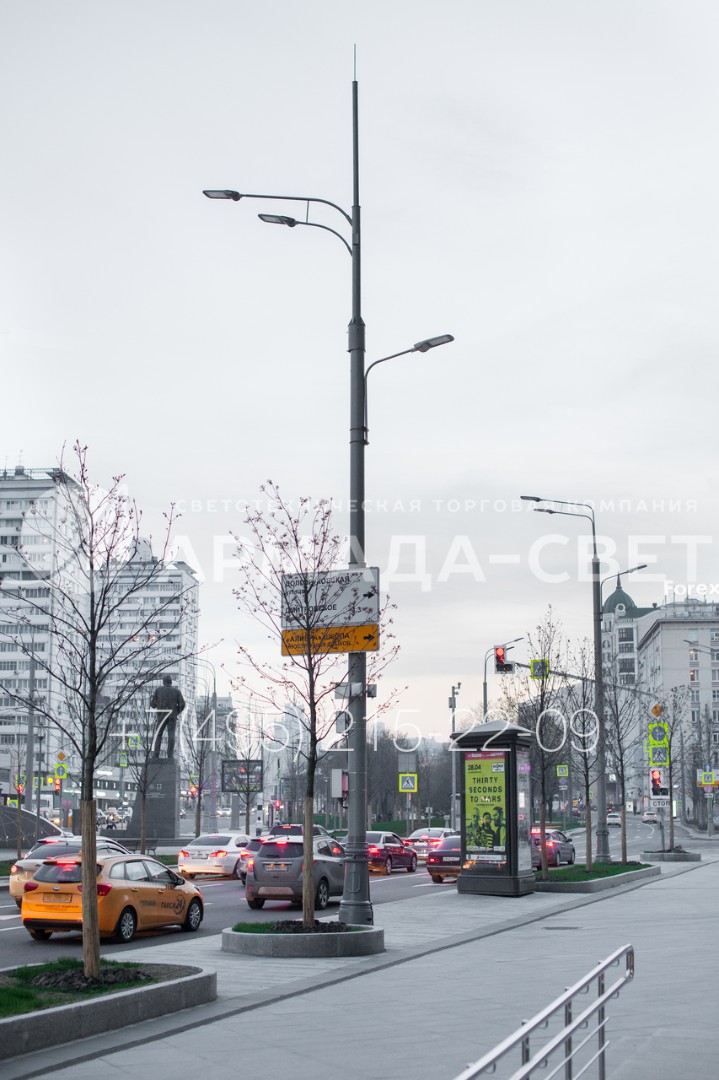

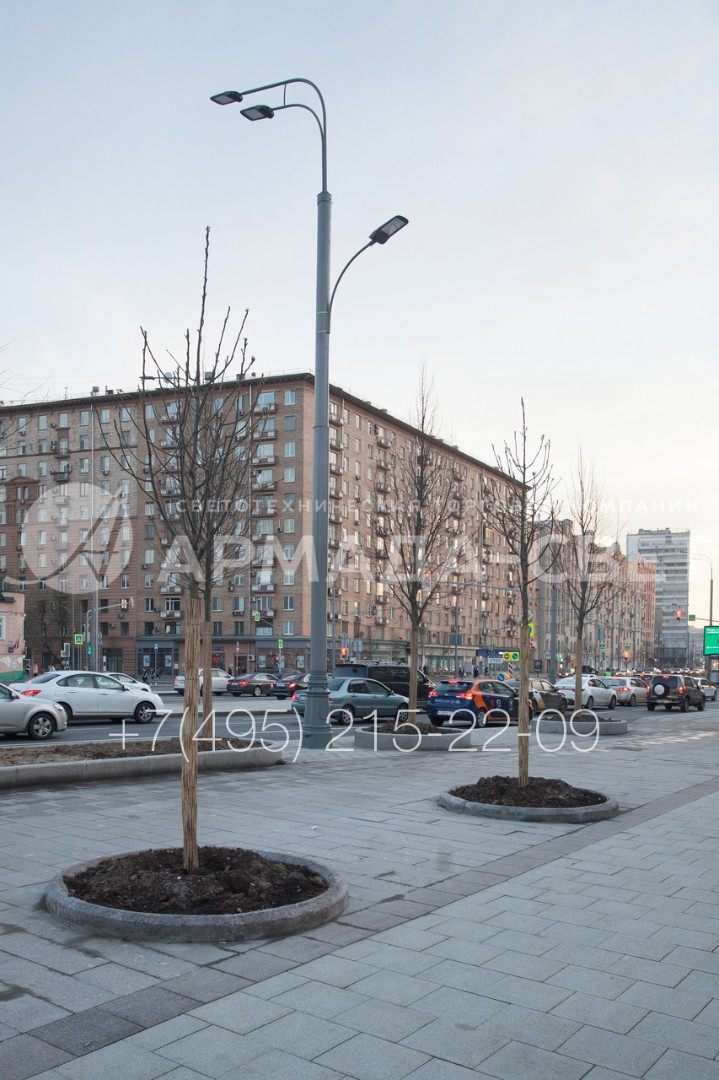

3) Опоры ОТ, несмотря на небольшой диаметр и круглое поперечное сечение ствола, выдерживают большую нагрузку. Поэтому на ствол могут устанавливаться осветительные приборы разного типа, штырь молниеприемника, камеры видеонаблюдения и указатели направления движения. Монтаж всей этой конструкции выполнен на фланец.

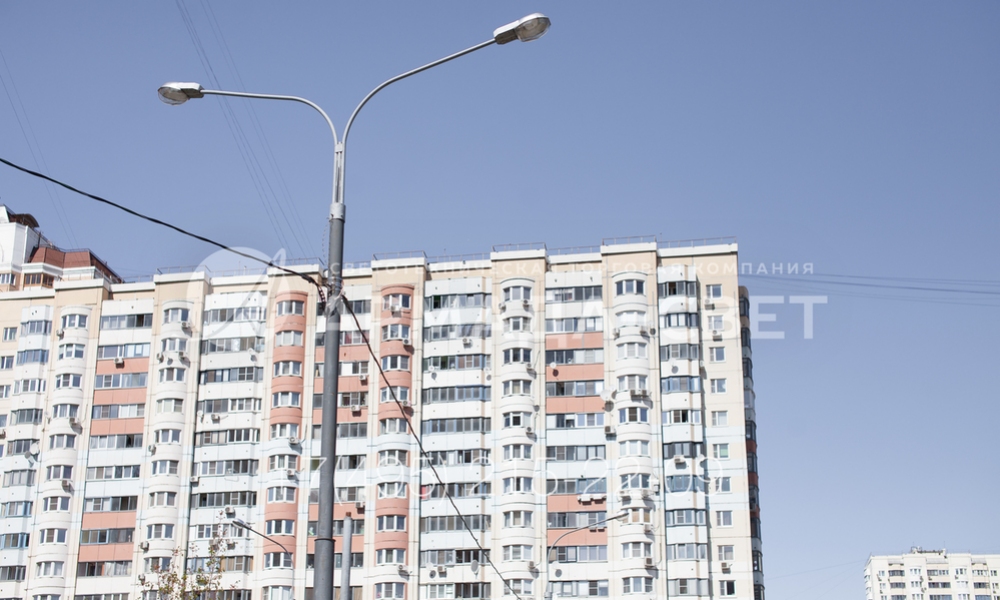

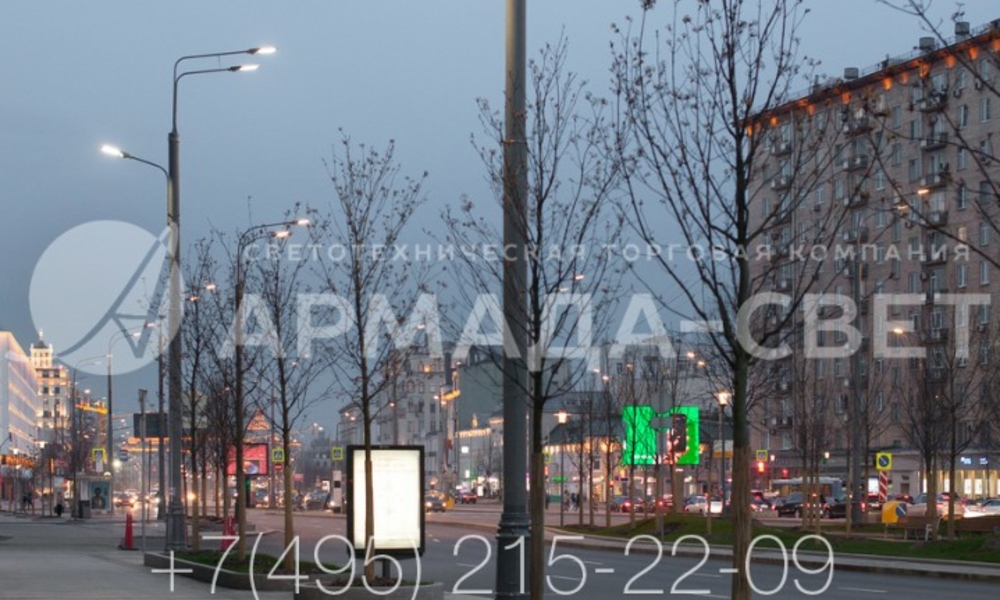

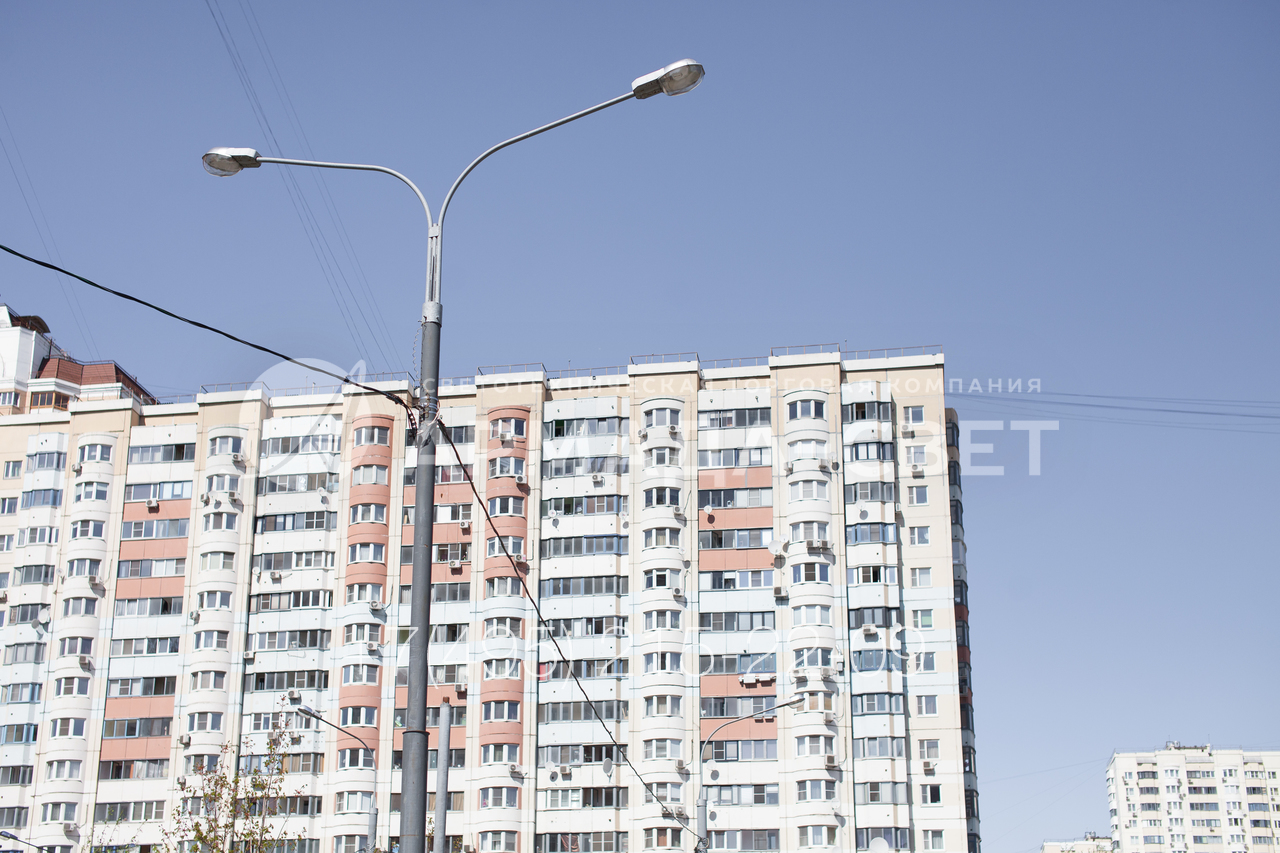

4) В стандартном варианте на оголовок опоры с круглым стволом из трубного проката ставится кронштейн, на котором установлено два осветительных прибора. Монтаж кронштейна выполнен за обечайку. Подводка кабелей производится по воздуху. Ствол этой опоры окрашен порошковой краской для улучшения внешнего вида изделия.

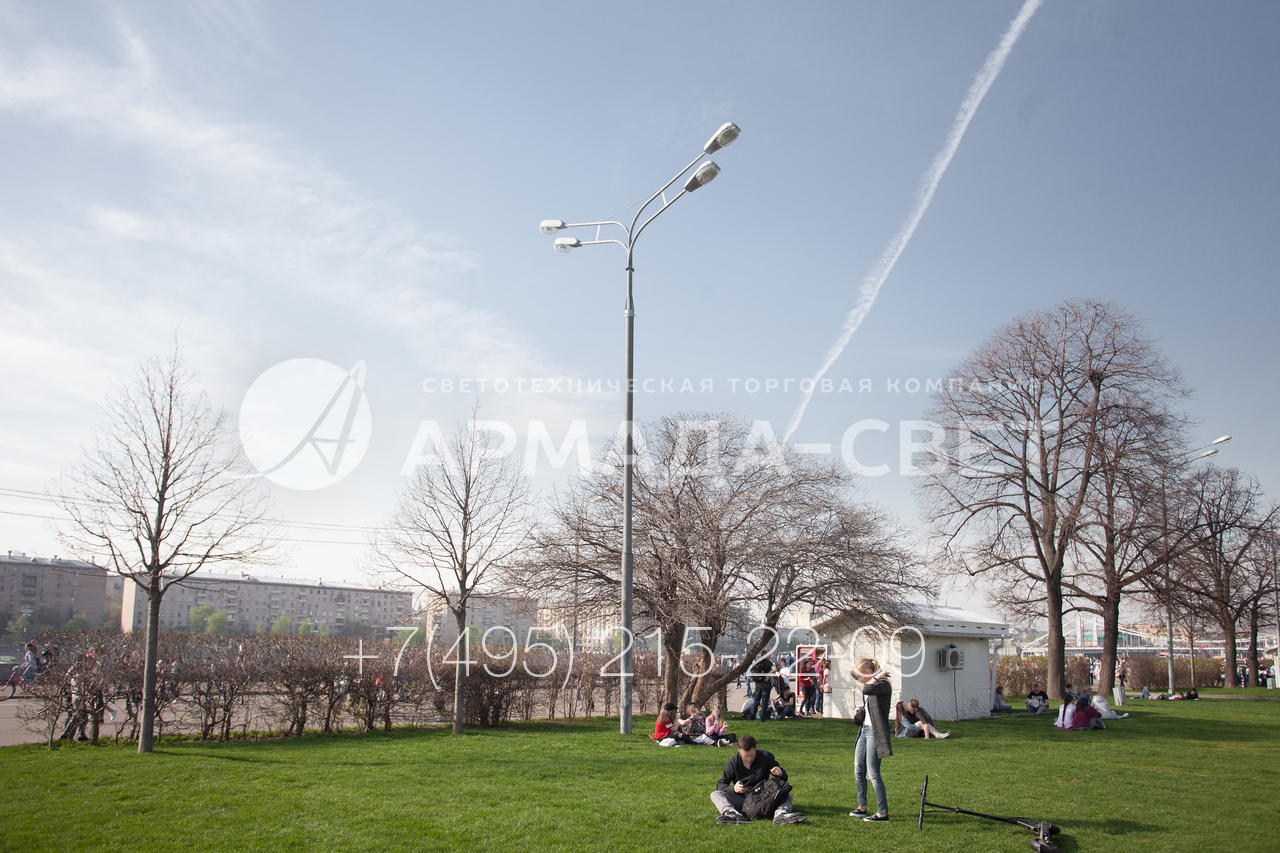

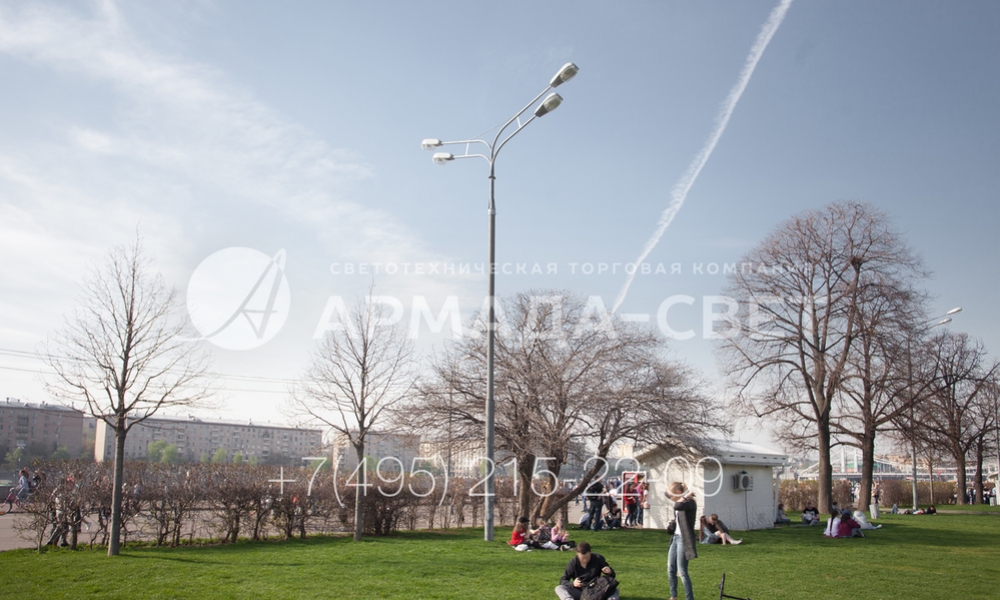

5) При установке осветительных опор в парках и скверах инженеры часто прибегают к установке конструкций на фланец и подземной подводке кабелей. В первом случае улучшается внешний вид лужайки или газона, где установлена конструкция, во втором – уменьшается количество проводов между опорами (их вовсе нет).

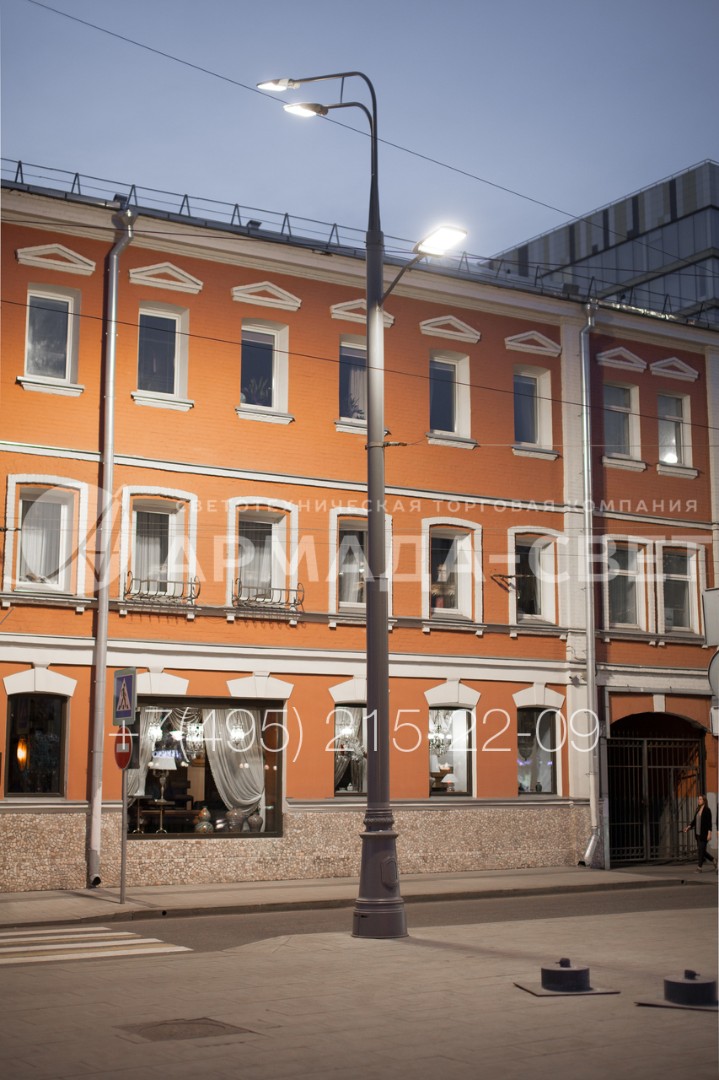

6) Если опоры устанавливаются в городе, для улучшения внешнего вида инженерных конструкций их можно окрасить. Однако обратите внимание, что окрашивание используется только как декоративное оформление. Непосредственно защита от коррозии выполнена с помощью метода горячего цинкования в ваннах с расплавленным металлом.

7) Осветительные опоры типа ОТ могут использоваться для подвески электрических проводов, а также для удержания стальных растяжек над проезжей частью. Они нужны для крепления дорожных знаков, рекламных баннеров, декоративных элементов для украшения улиц. На фото представлена такая опора с окрашенным стволом и установкой на фланец.

8) Световые приборы на трубчатых опорах чаще всего устанавливаются на оголовках с помощью кронштейнов с обечайками. Однако такой вариант не является единственным. В представленной на фото опоре имеется дополнительный светильник, который закреплен на консоли с обратной стороны ствола.
