ОТ-7 Опоры трубчатые

+11

фото

Версия для печати

Область применения: Освещение магистралей, транспортных развязок, мостов, дворов, парков, площадей, парковок и пр.

Артикул производителя: ОТ-7
Верхний диаметр (мм): 133
Вес (кг): 112/126
Высота (м): 7
Количество крепежных отверстий: 4
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 200
Назначение опоры: Силовая
Нижний диаметр (мм): 159
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 300
Способ установки: Прямостоечная, Фланцевая
Тип опоры: ОТп, ОТф
Форма ствола опоры: Трубчатая

В наличии

Цена: от 32 648 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОТ-7 – трубчатая опорная конструкция, позволяющая организовать надлежащее внешнее освещение в микрорайонах жилой застройки, на автомагистралях, на спортивных площадках. Столбы данного типа применяются для установки светотехники и прокладки кабелей. Технические параметры изделий и способность выдерживать значительные нагрузки позволяют выполнять монтаж в регионах с разным климатом.

Изделие обладает значительным весом за счет изготовления из стального трубного проката, что оказывает положительное влияние на устойчивость и надежность конструкции. Поверхность изделия покрывается цинком при высокой температуре, что обеспечивает надежную защиту от коррозии и негативных внешних факторов, а также гарантирует продолжительность эксплуатации в течение 30 лет. При необходимости цинковое покрытие дополняется окрашиванием.

Для создания необходимого уровня освещения на улицах и автодорогах на вершину столбов устанавливаются кронштейны с различными типами светотехники. Использование многорожковых кронштейнов позволяет устанавливать на одну опору сразу несколько светильников. Монтаж столбов выполняется фланцевым способом на бетонный закладной фундамент.

Габаритные размеры опор

Основные параметры опор ОТ

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размеры опорного фланца	Межцентровое расстояние отверстий	Подземная часть	Вес Ф/L	Высота
		d, мм	D, мм	А, м	B, мм	L, мм	m, кг	H, м
ОТ-1-7 (И)	32 648 ₽	133	159	300x300	200	1,5	112/126	7

Галерея

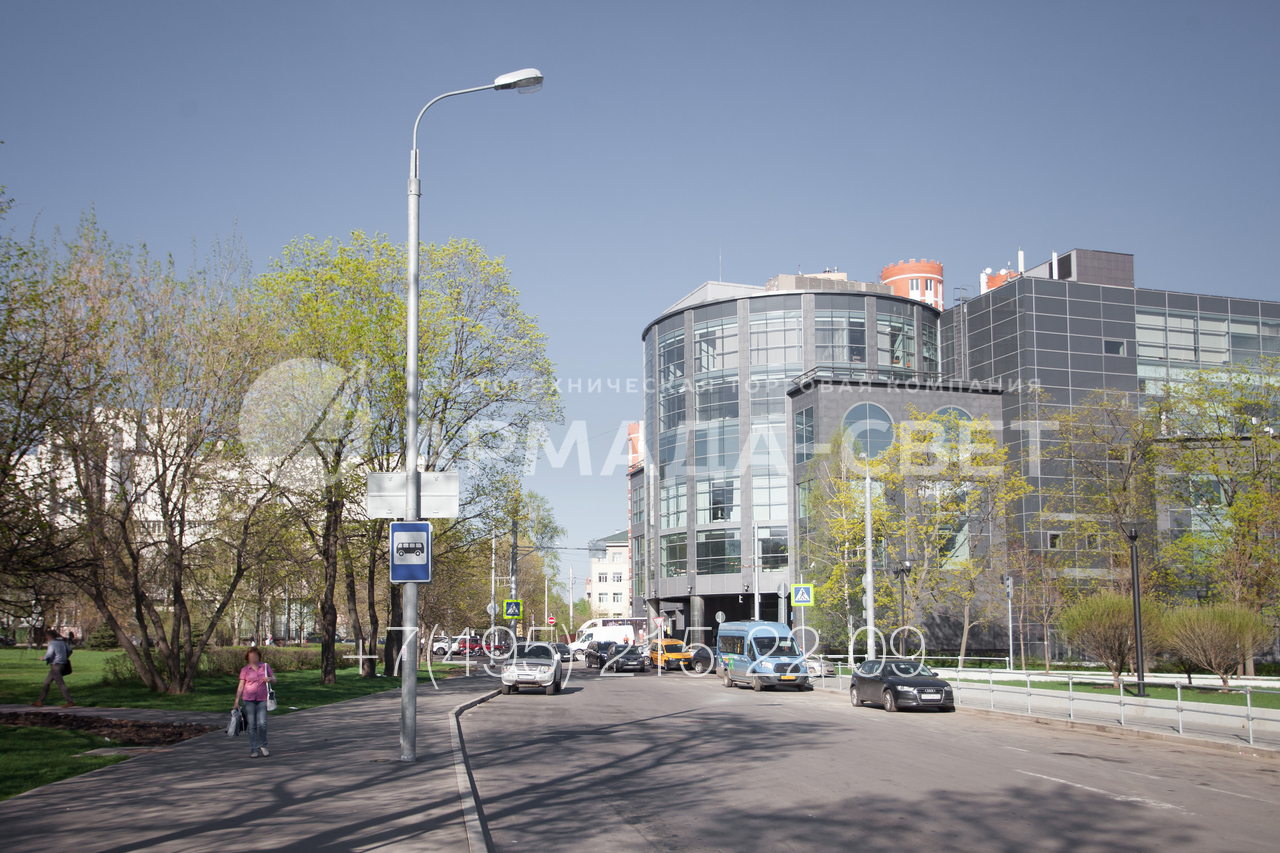

1) Опоры трубчатого типа делаются из стальных труб. Используется прокат из углеродистой стали. Конкретная марка выбирается производителем согласно типовому проекту или индивидуально под каждого заказчика. При этом учитывается место будущей эксплуатации инженерной опоры. В представленном на фото варианте поверхность ствола окрашена.

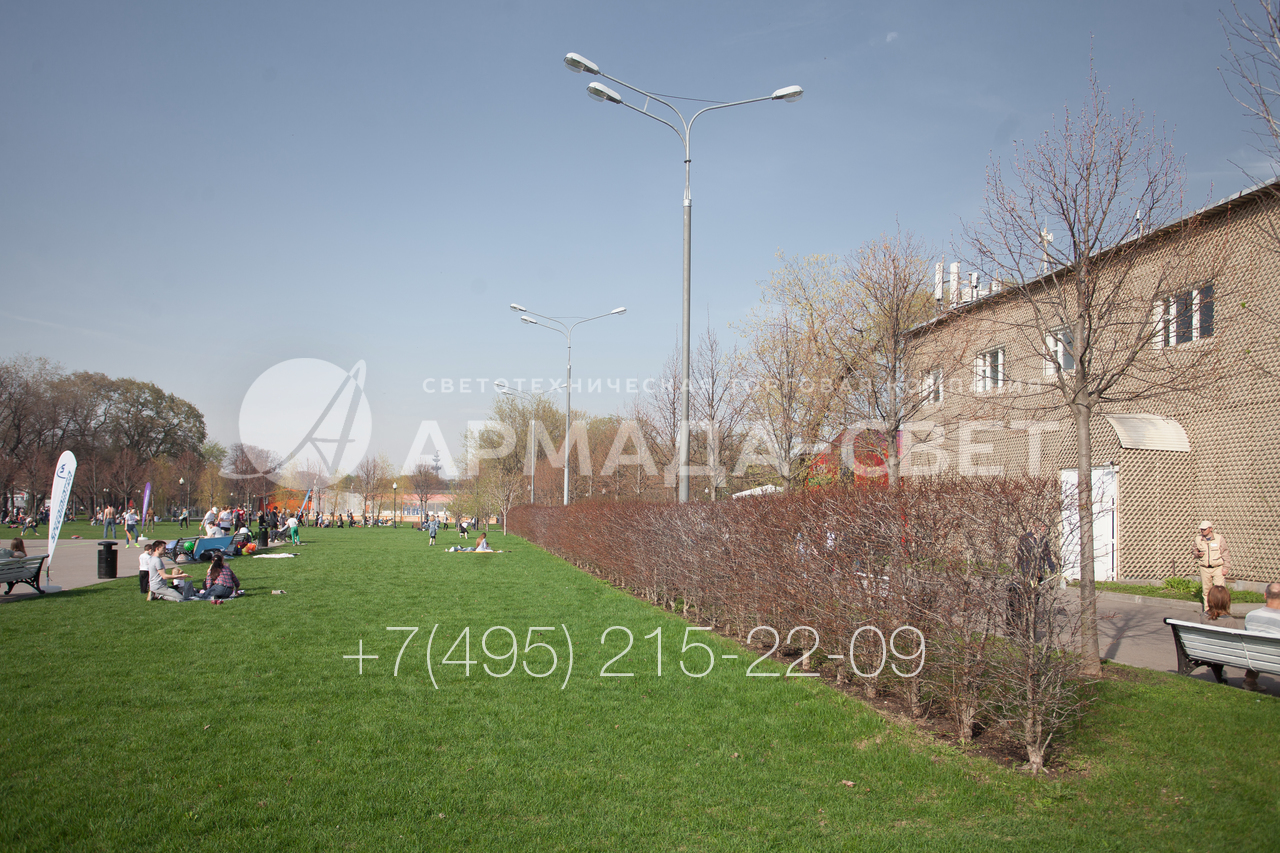

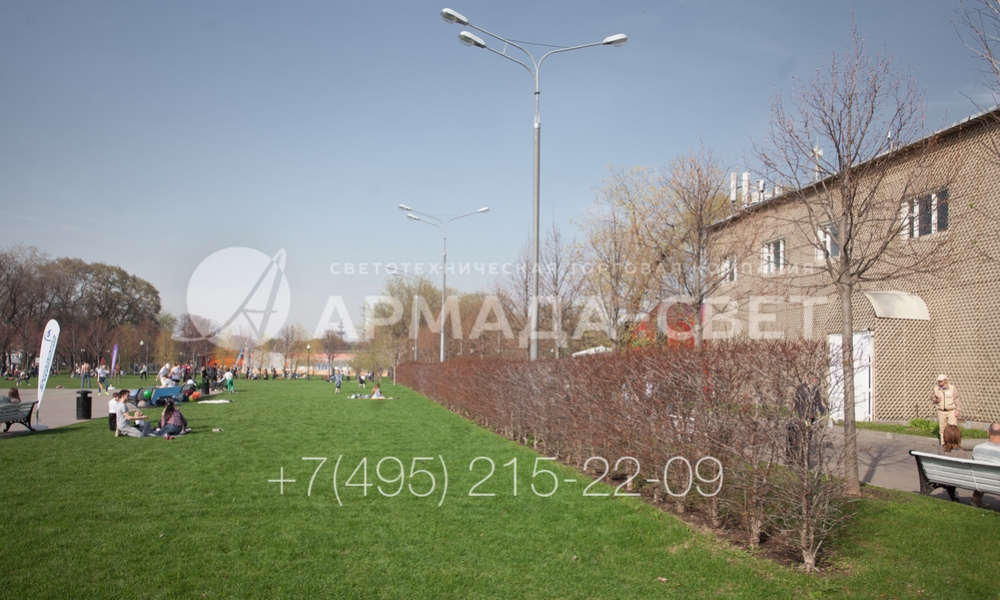

2) Опора ОТ на фотографии используется для освещения парка. Она сделана из нескольких стальных труб разного диаметра, которые сварены друг с другом с помощью электросварного шва. Общая длина фланцевого ствола составляет 7 метров, прямостоечного – больше на величину хвостовика для бетонирования в фундаменте.

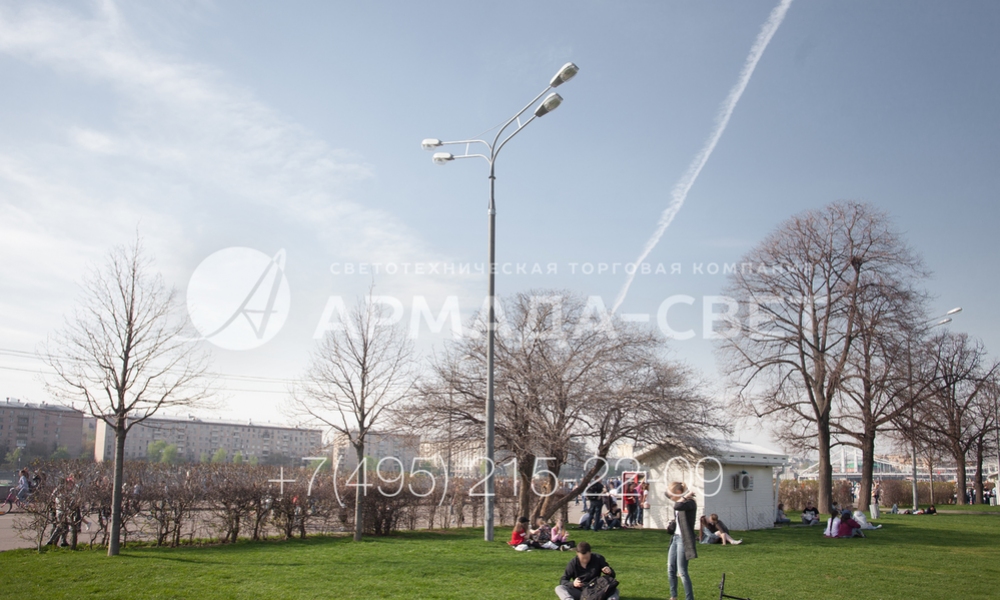

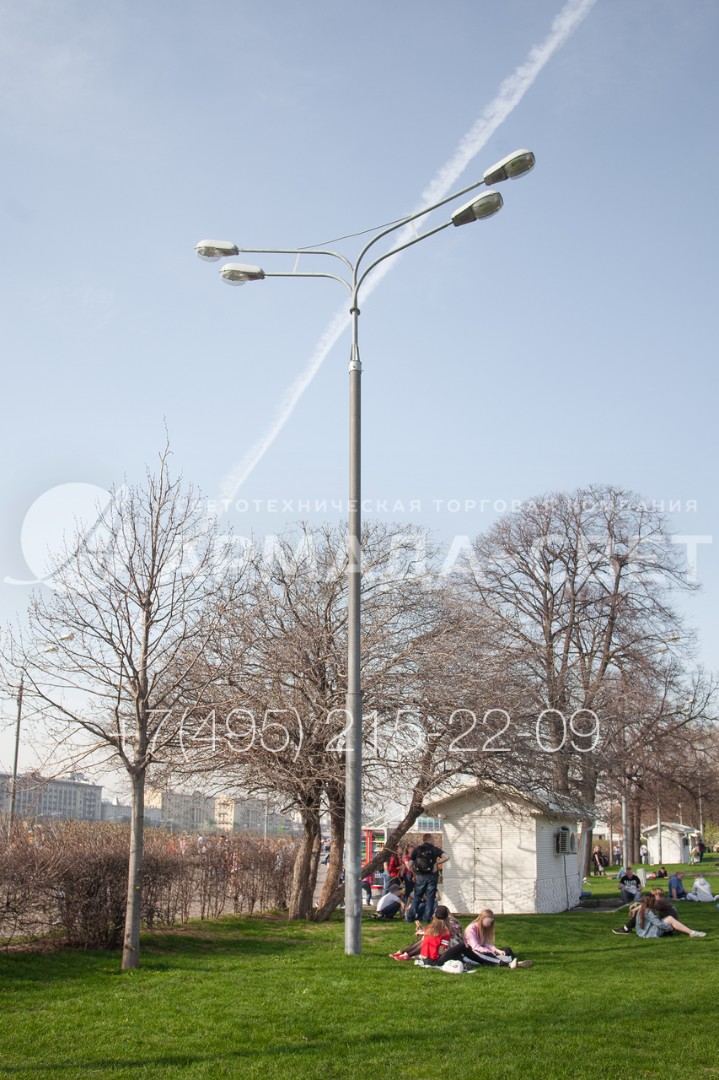

3) На фото представлена осветительная опора ОТ с прямостоечным монтажом. Так как в нижней части отсутствует массивный фланец, газон выглядит более аккуратно. Кронштейн установлен на обечайку, он имеет четыре рожка для крепления консольных светильников с газоразрядными лампами. Подводка электричества выполнена подземным способом.

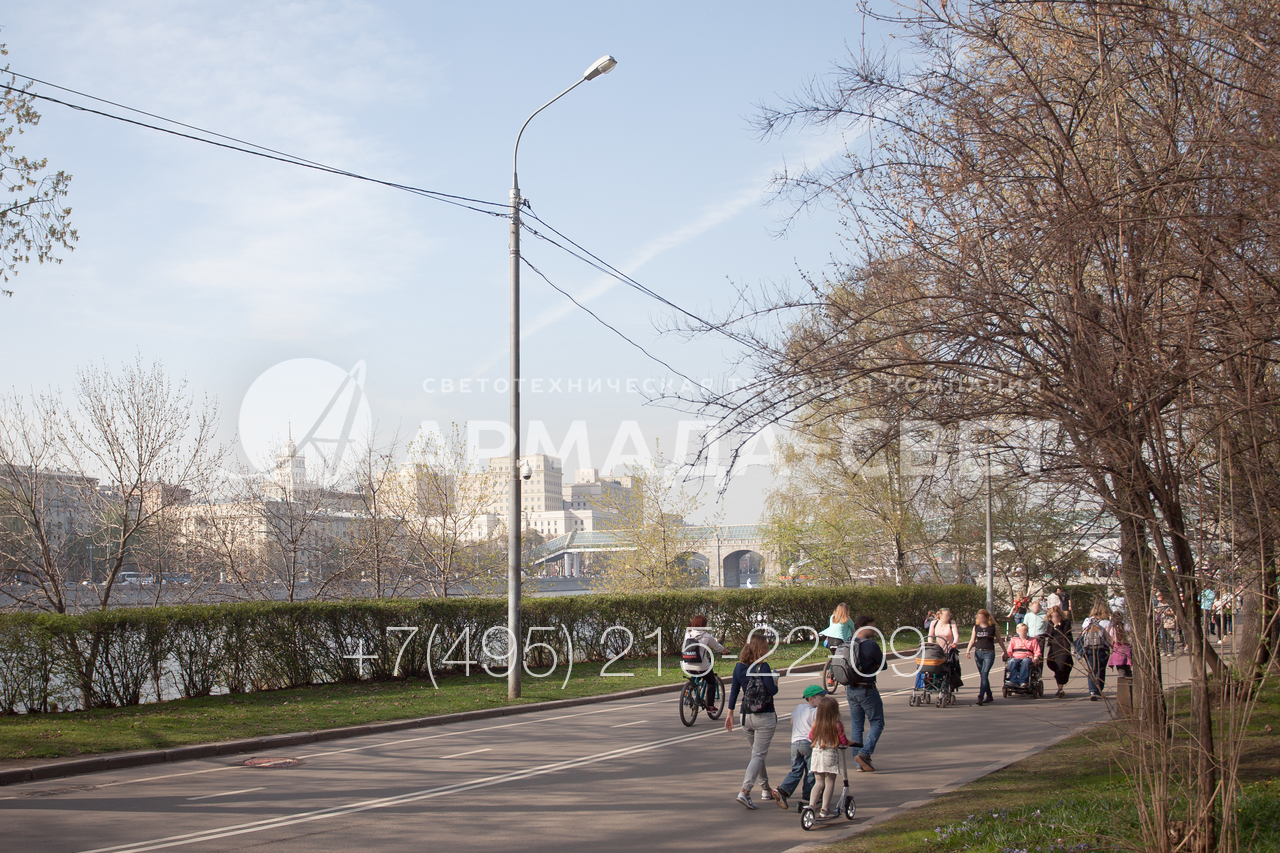

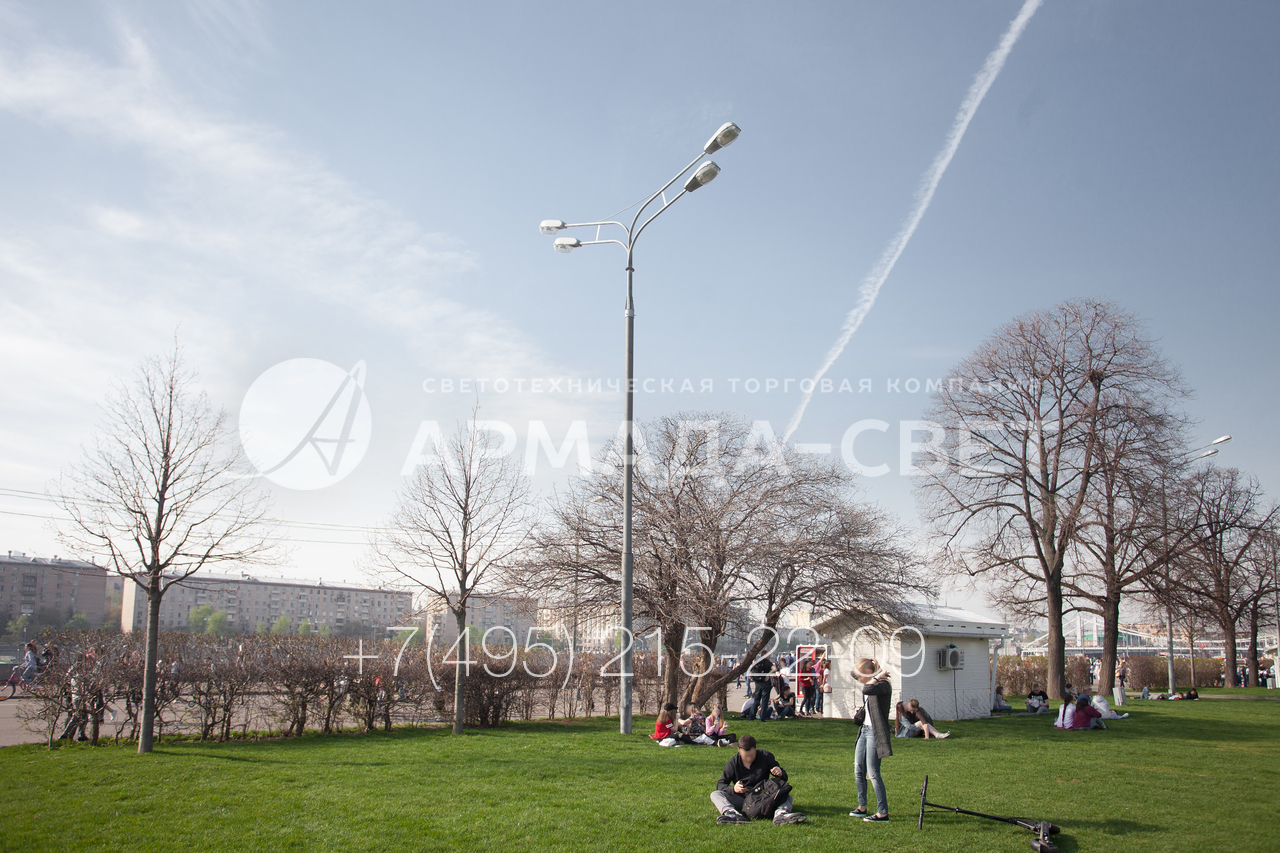

4) При воздушной подводке силовых кабелей, как это изображено на фотографии, процесс строительства занимает меньше времени. Сокращение временных затрат обусловлено уменьшением объема земляных работ. За счет этого подрядная организация может быстрее построить систему освещения в парке на базе опор ОТ без разрушения газонов.

5) На фото изображена опора ОТ, которая используется для освещения подъездных путей к спортивному объекту. Подводка кабеля для работы светильника уличного освещения выполнена под землей. Отсутствующие в воздухе некрасивые провода не портят внешний вид площадки и не мешают любоваться архитектурной зданий.

6) На этой фотографии изображена опора освещения с подземным подключением силового кабеля. Хотя воздушная прокладка и упрощает процесс установки, при таком варианте силовые линии лучше защищены от повреждений при внешних воздействиях. Например, сильный ветер или намерзший на проводе снег не приведет к выходу осветительной сети из строя.

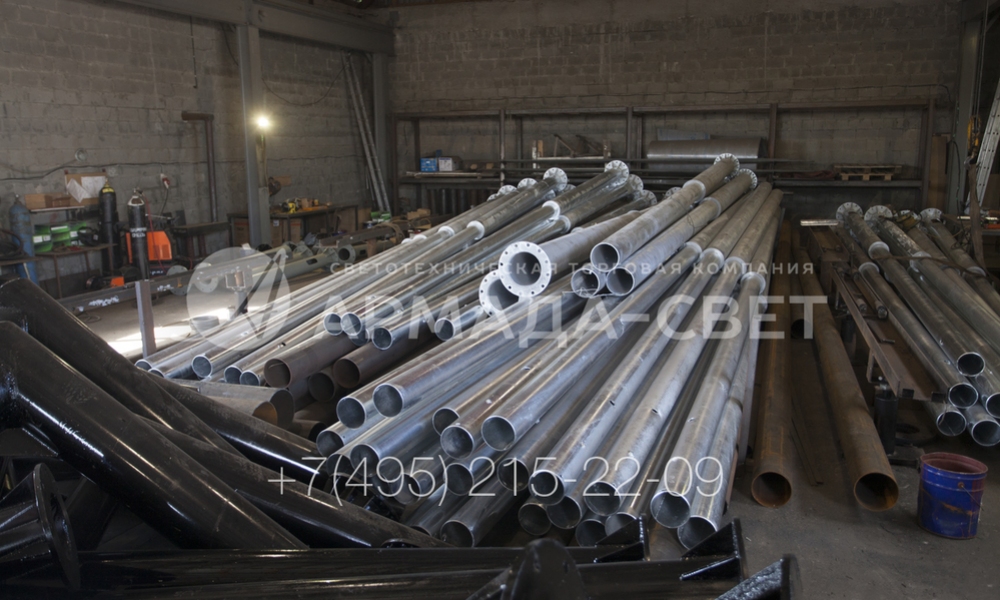

7) На фотографии изображены трубчатые опоры ОТ с фланцами для монтажа на закладных деталях фундамента. Сами ЗДФ видны на первом плане. Используются детали трубчатой формы с круглой монтажной площадкой. Подземные ЗДФ не цинкуются, так как они надежно защищены от воздействия воды слоем бетона после бетонирования.

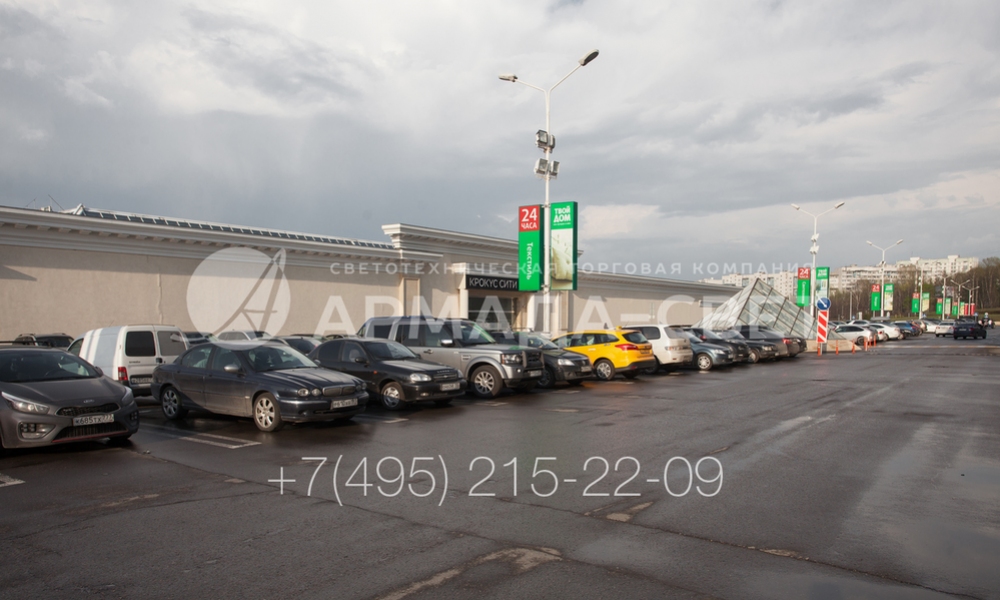

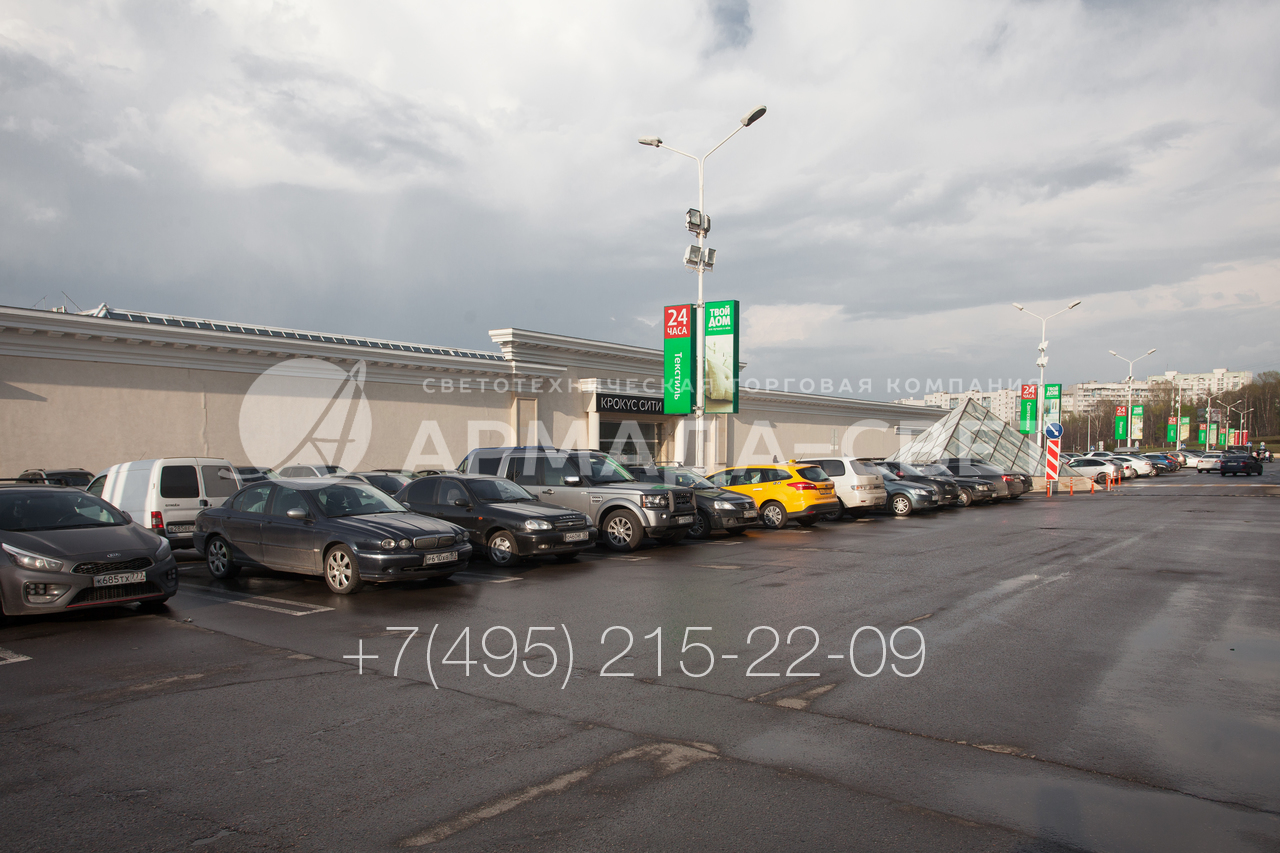

8) Преимущество опоры ОТ в сравнении с парково-декоративной в том, что первая может выдерживать очень большую нагрузку от установленных приборов. В представленном на фото примере на опоре помимо стандартных светильников установлены прожекторы для направленной подсветки и световые рекламные боксы.

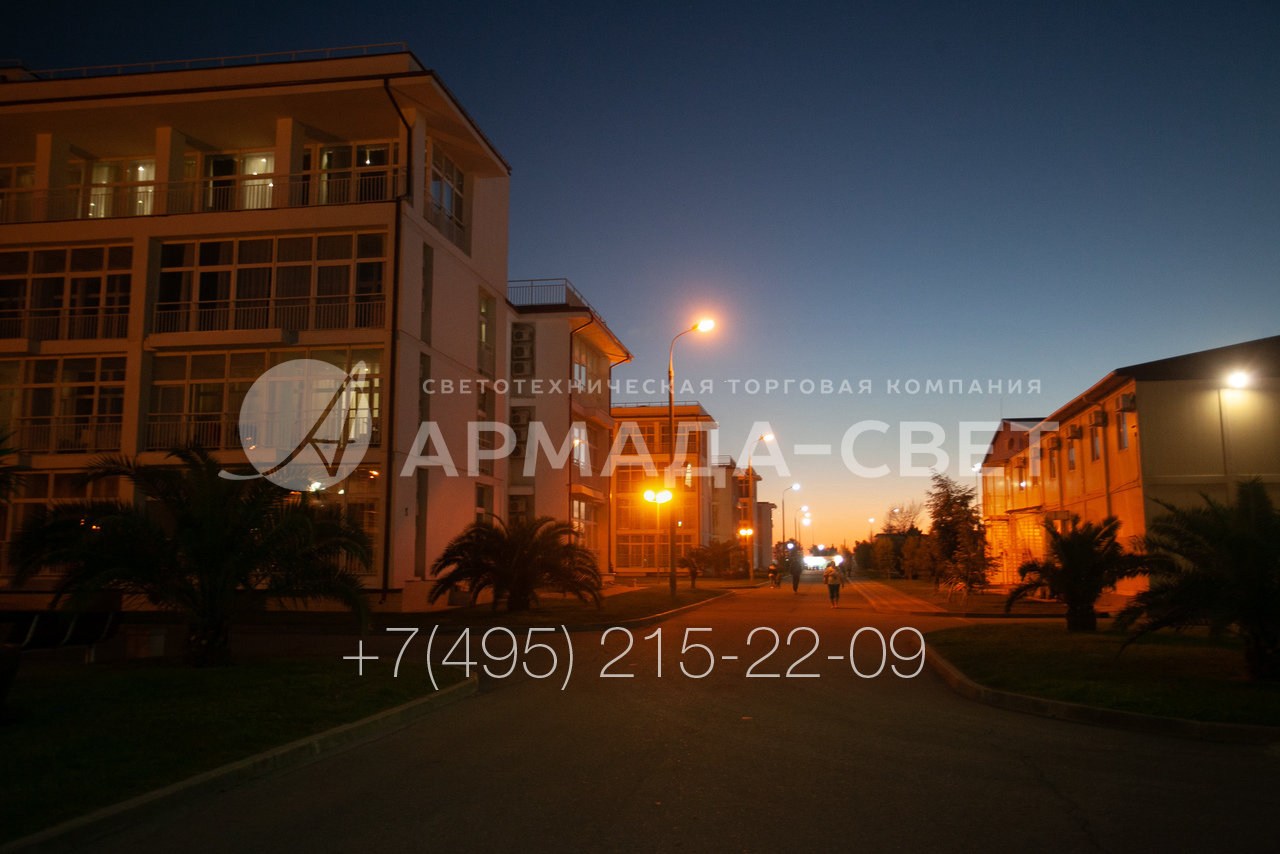

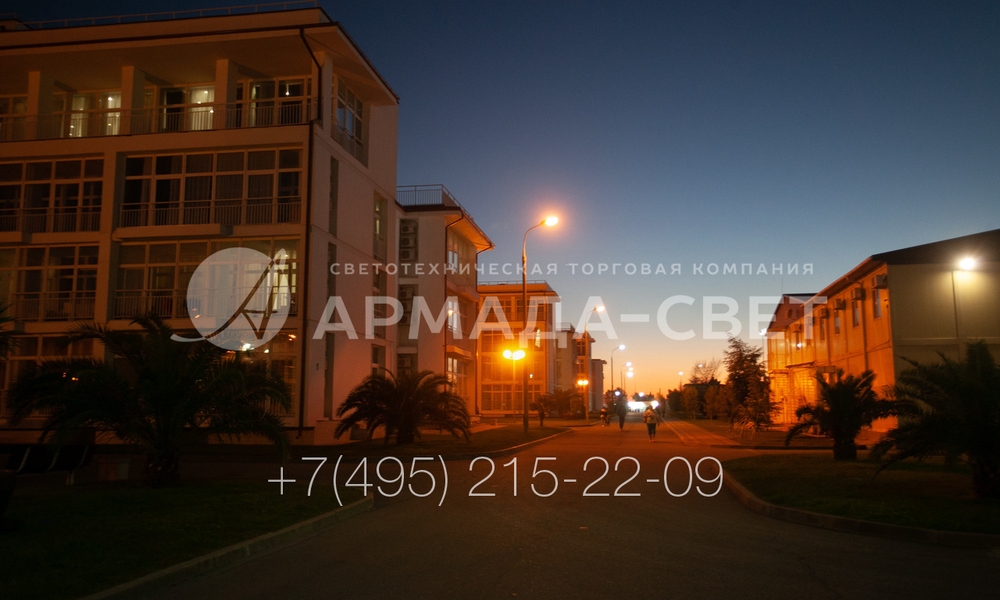

9) Опоры ОТ, в связи с их очень красивым внешним видом, применяются для освещения территорий жилых комплексов и коттеджных поселков. На верхушках можно устанавливать газоразрядные или светодиодные лампы с разной температурой свечения. Подключение силовых линий выполняется по воздуху или под землей.
