ОТ-9 Опоры трубчатые

+12

фото

Версия для печати

Область применения: Освещение магистралей, транспортных развязок, мостов, дворов, парков, площадей, парковок и пр.

Артикул производителя: ОТ-9
Верхний диаметр (мм): 133
Вес (кг): 150/162
Высота (м): 9
Количество крепежных отверстий: 4
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 300
Назначение опоры: Силовая
Нижний диаметр (мм): 159
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 400
Способ установки: Прямостоечная, Фланцевая
Тип опоры: ОТп, ОТф
Форма ствола опоры: Трубчатая

В наличии

Цена: от 43 725 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Опора трубчатого типа ОТ-9 – высотная металлоконструкция из стали, установка которой позволяет решить вопросы организации уличного освещения на открытых площадках, в жилых микрорайонах, производственных объектах, парковых зонах и автодорогах. Опорные столбы данного типа применяются для размещения кронштейнов со светотехникой на требуемой высоте. Конструкция также используется для прокладки питающих проводов.

Для изготовления ствола опоры используется стальной трубный прокат, определяющий вес и устойчивость изделия, а также его способность противостоять значительным нагрузкам. Параметры конструкции позволяют устанавливать опоры в регионах с сильными ветрами и высокой влажностью. Защита изделия от коррозии и внешних факторов среды обеспечивается обработкой металла горячим цинкованием, что также увеличивает срок эксплуатации столбов до 30 лет. Цинковое покрытие также наносится на крепежные элементы, фиксирующие кронштейны к опоре. По заказу возможно дополнительное окрашивание опор.

Трубчатая опора монтируется на бетонный фундамент закладного типа, соединяясь с ЗДФ с помощью фланца.

Габаритные размеры опор

Основные параметры опор ОТ

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размеры опорного фланца	Межцентровое расстояние отверстий	Подземная часть	Вес Ф/L	Высота
		d, мм	D, мм	А, м	B, мм	L, мм	m, кг	H, м
ОТ-1-9 (И)	43 725 ₽	133	159	400x400	300	2	150/162	9

Галерея

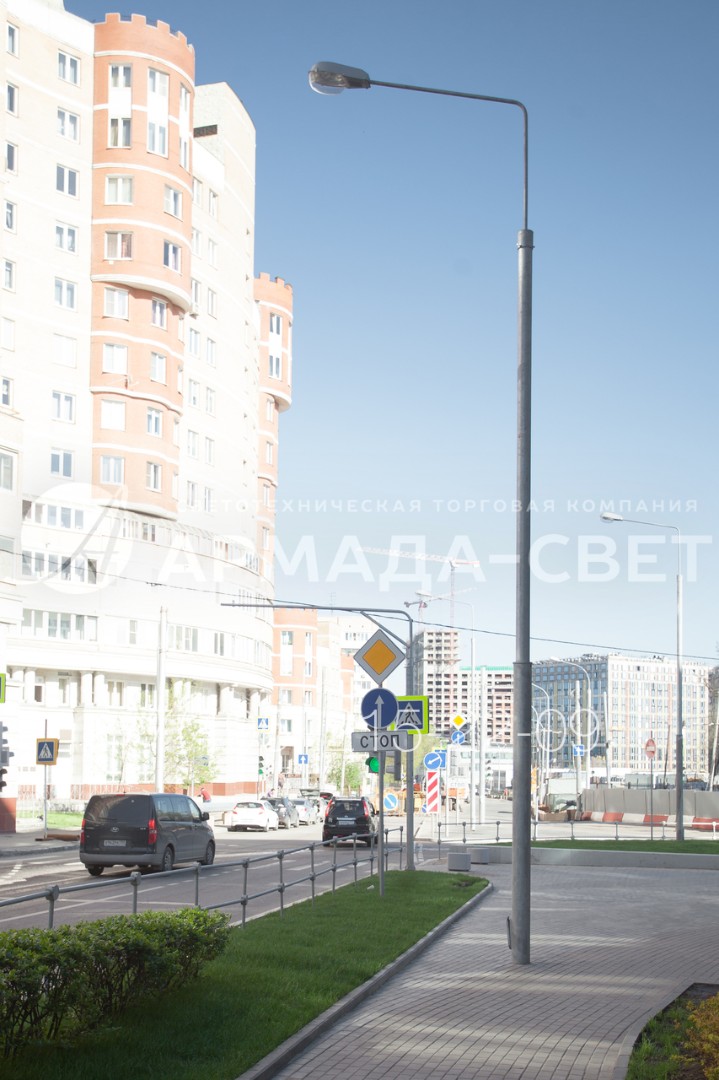

1) Опора ОТ-9, которая представлена на этой фотографии, устанавливается на фланец. Об этом свидетельствует декоративная тумба, которая маскирует массивный монтажный узел. Фланцевая опора используется для того, чтобы упростить процедуру выравнивания высокой наземной части относительно вертикальной оси.

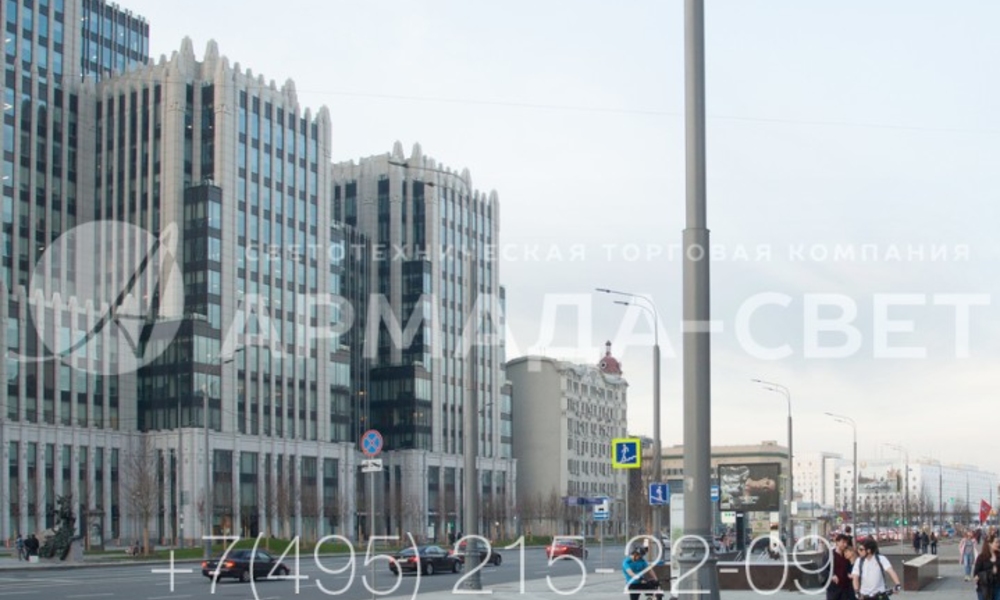

2) На фотографии изображена опора уличного освещения типа ОТ, которая устанавливается на месте с помощью хвостовика. В этом случае можно не покупать закладные детали фундамента и выполнить установку за один технологический цикл. Однако при необходимости демонтажа придется разрушать железобетонный фундамент.

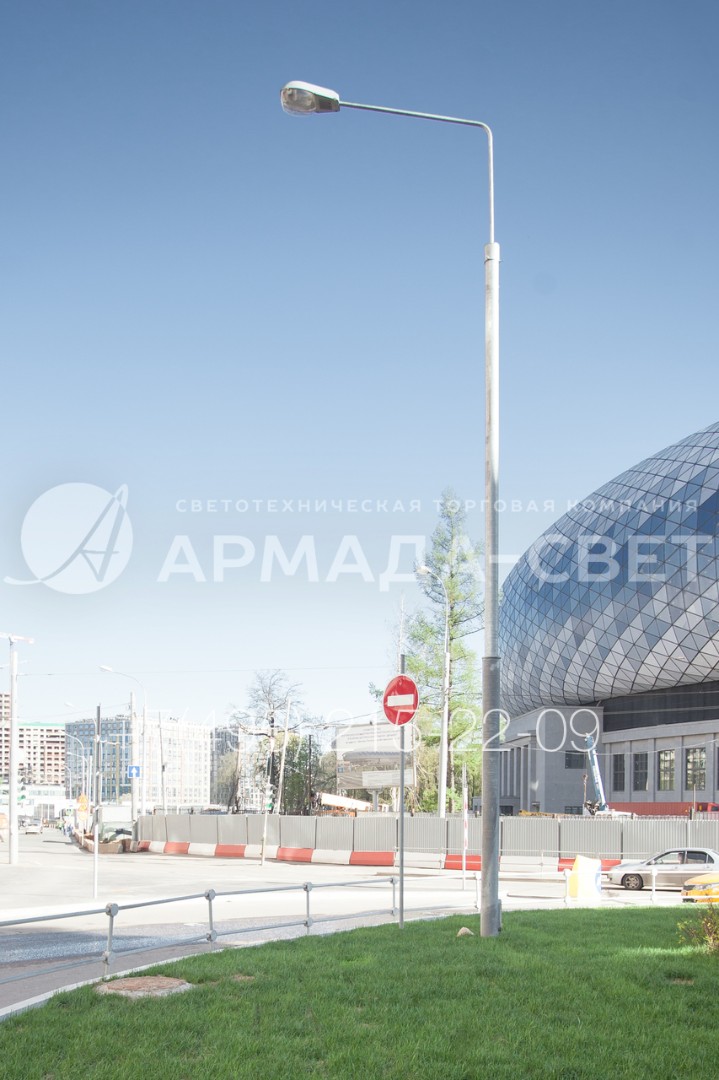

3) На фото представлена прямостоечная трубчатая опора с круглым поперечным сечением, которая подключена к силовым линиям под землей. Над уровнем земли видна крышка ревизионного отверстия, в котором производится коммутация подземного кабеля и внутренней проводки ствола. Крышка необходима для предотвращения доступа посторонних и защиты от дождя.

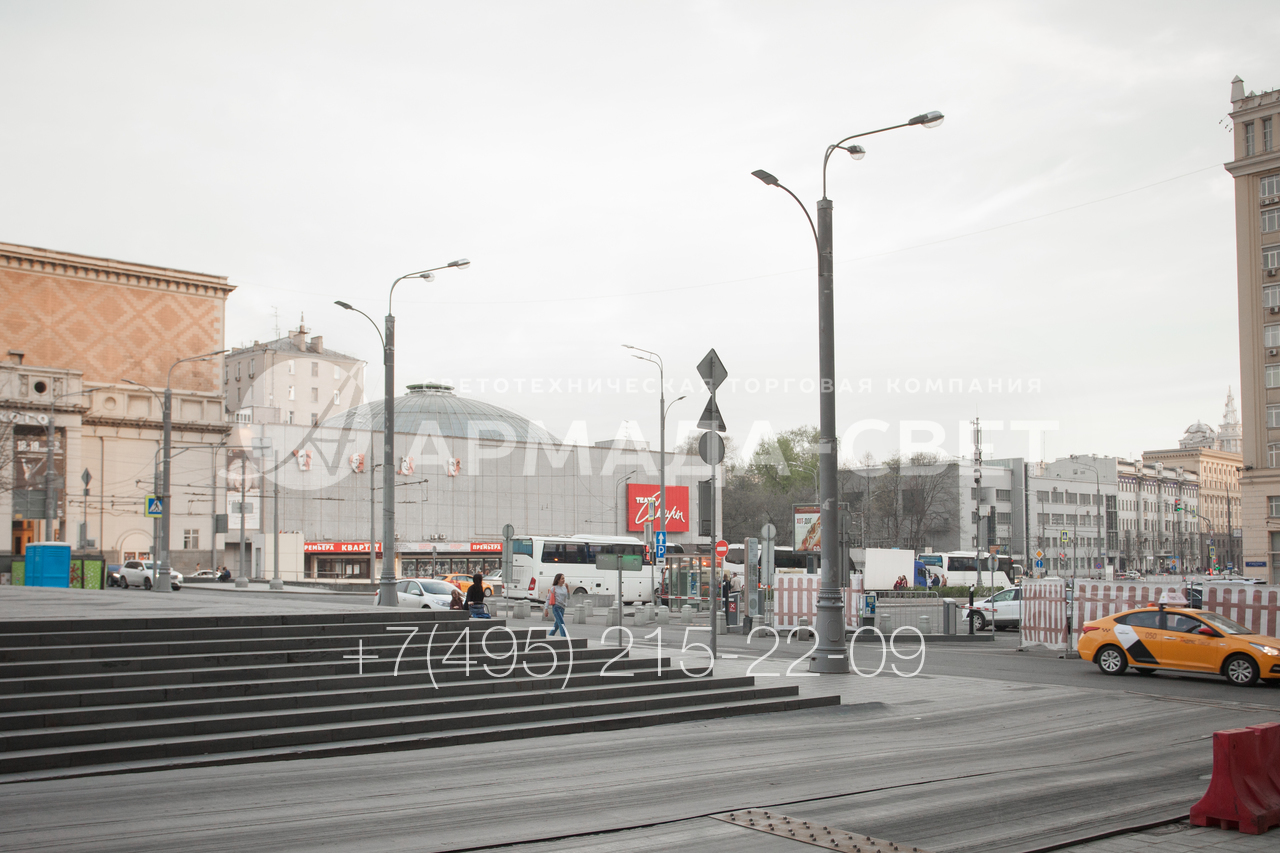

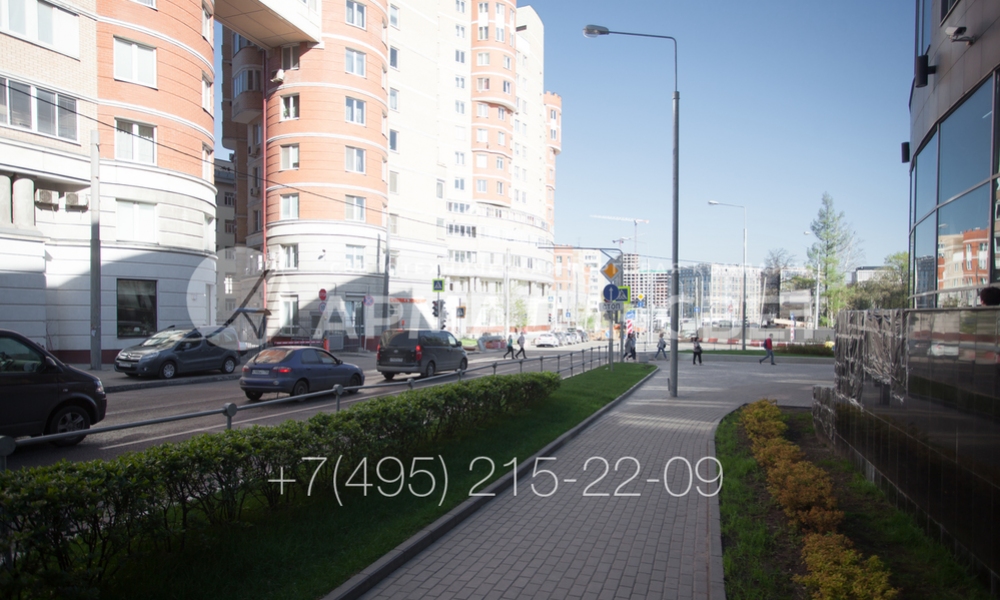

4) При использовании прямостоечных осветительных опор, одна из которых изображена на представленной фотографии, процесс установки конструкции занимает один технологический цикл. Поэтому не нужно ожидать, чтобы застыл бетон основания до того, как закрепить наземную часть ствола.

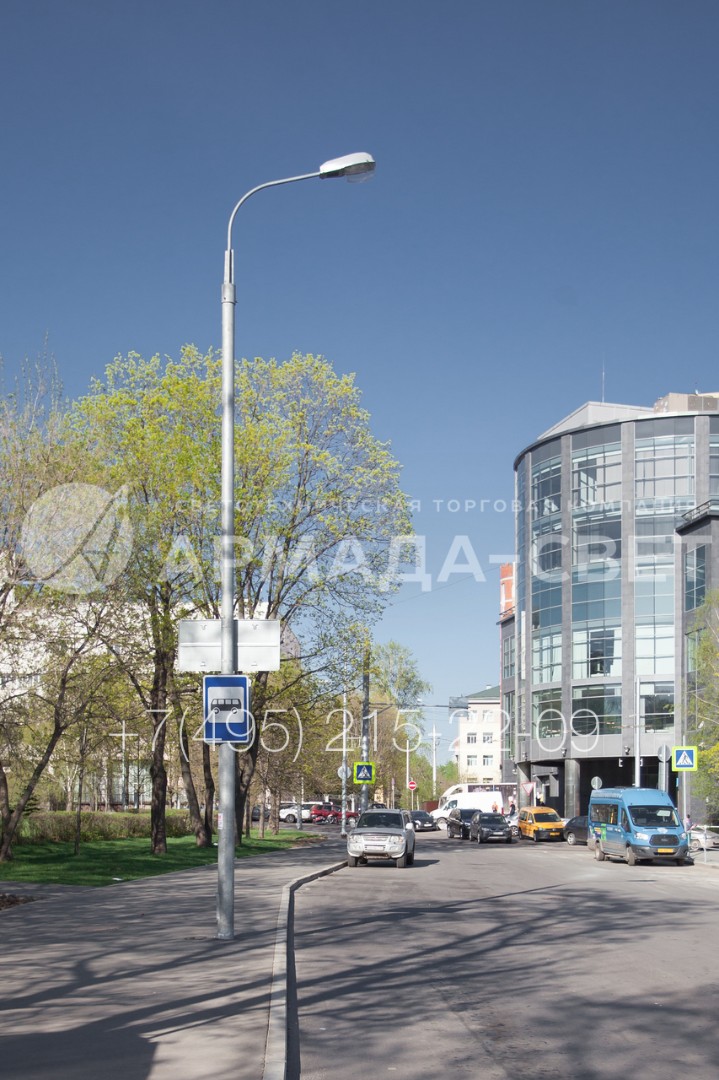

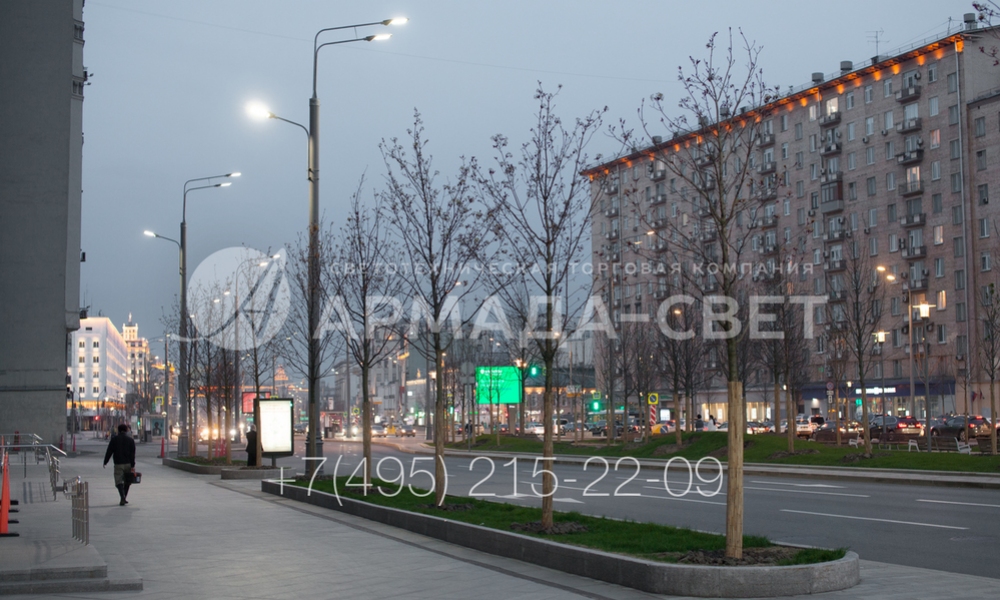

5) Опоры ОТ – это по-настоящему универсальные осветительные конструкции, с помощью которых можно установить на улицах населенных пунктов и вдоль дорог осветительные приборы. Помимо консольных светильников или прожекторов. На самих стволах устанавливаются также дорожные знаки, рекламные таблички, подвешиваются силовые линии.

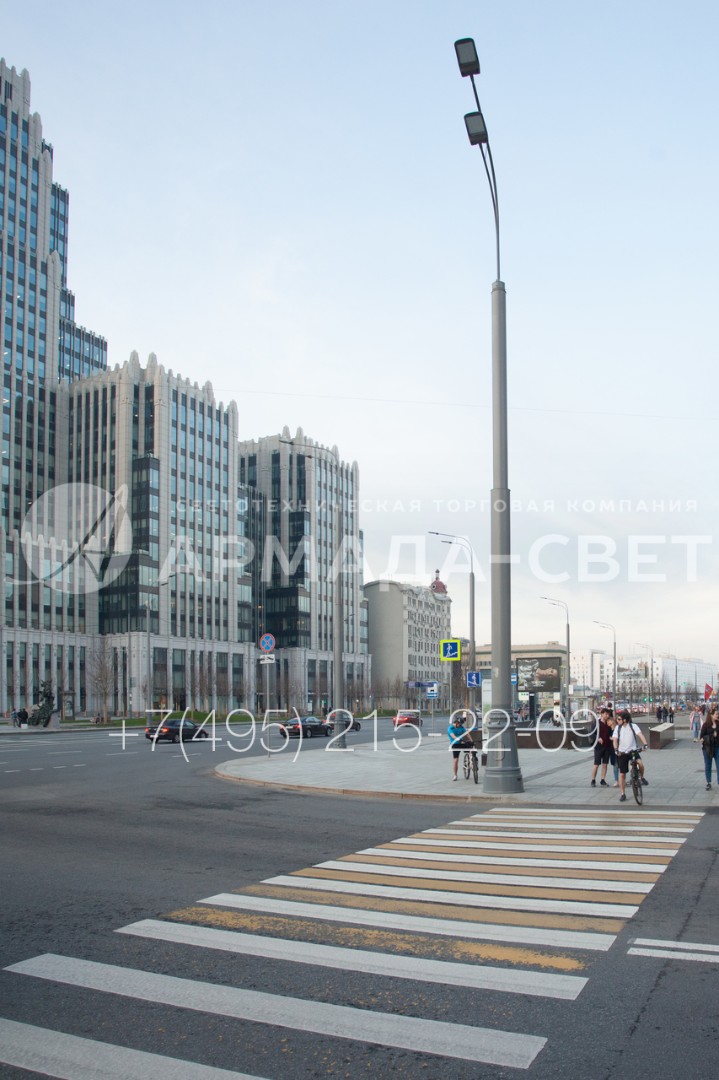

6) Инженеры предпочитают использовать опоры с круглым поперечным сечением для освещения улиц в городе, где возможно нахождение большого количества людей. Эти изделия отличаются от аналогов из листовой стали более красивым внешним видом. Однако, в отличие от парковых опор, они имеют большую высоту и несущую способность.

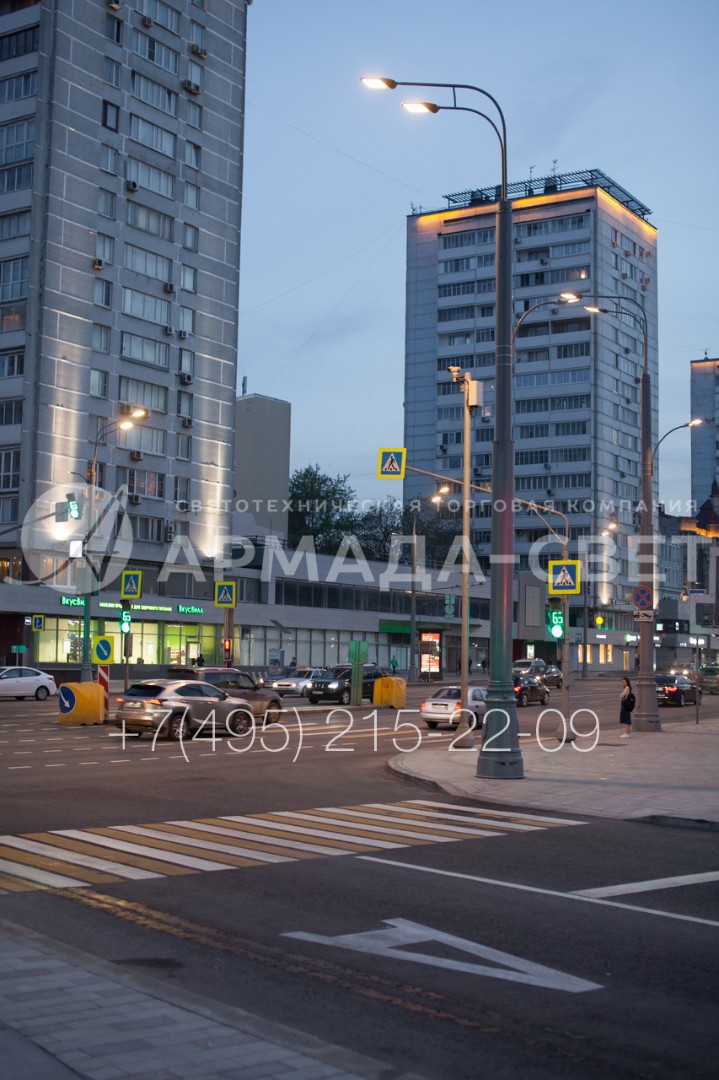

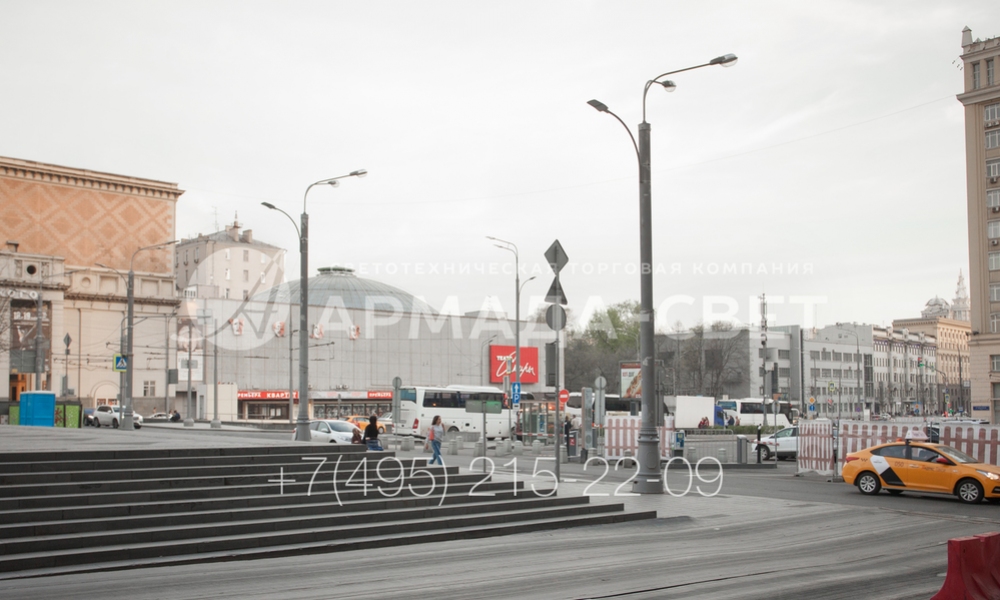

7) Высокая прочность опор типа ОТ позволяет устанавливать на оголовок мощные осветительные приборы. На фотографии изображена инженерная конструкция с кронштейном с креплением за обечайку. Он имеет два рожка под консольные светильники с большой длиной выноса. Благодаря этому улучшается качество освещения перехода через проезжую часть.

8) На фотографии изображена осветительная опора из трубного проката, которая имеет сегментный ствол. Производитель при его изготовлении использует несколько труб разного диаметра. Сделано это для того, чтобы уменьшить вес готового изделия и повысить его стабильность при сильном ветре и под большой нагрузкой от консольных светильников.

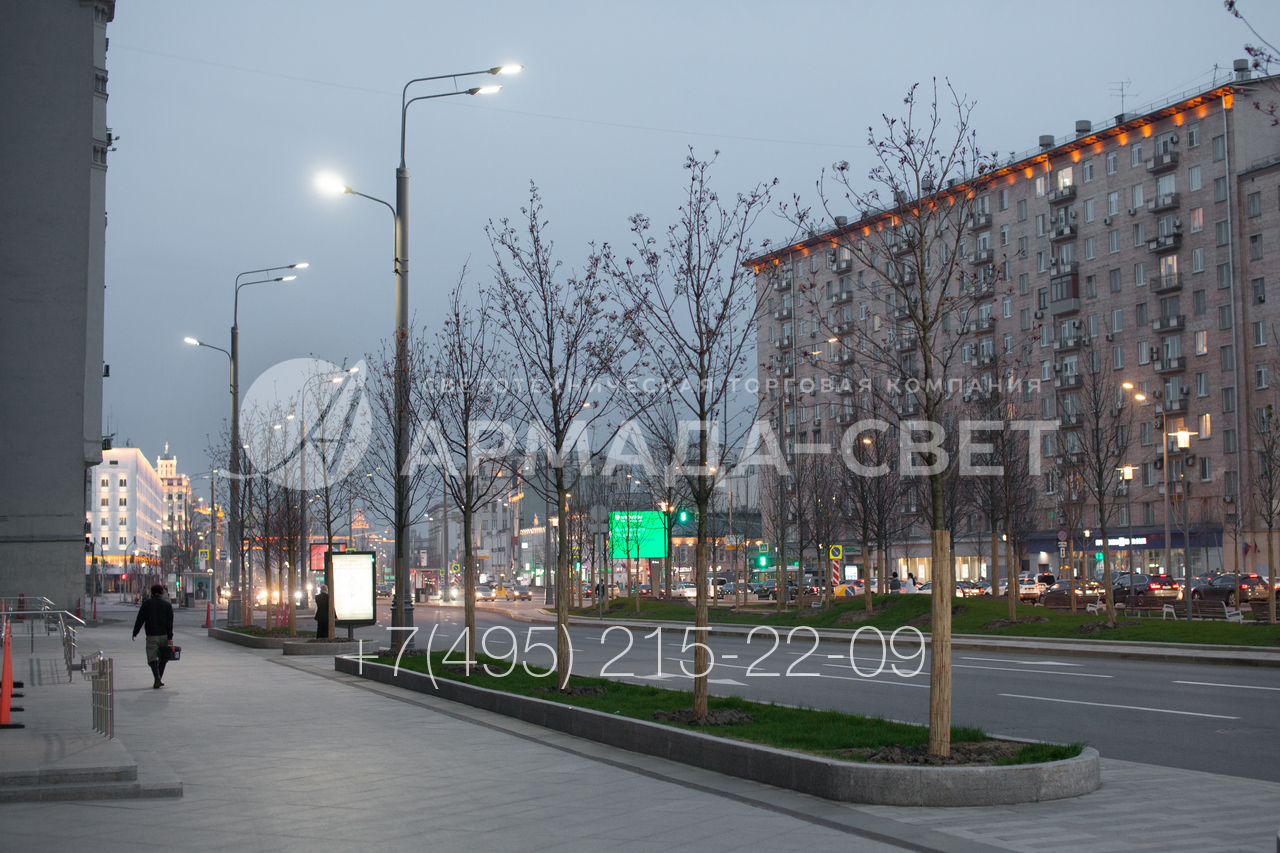

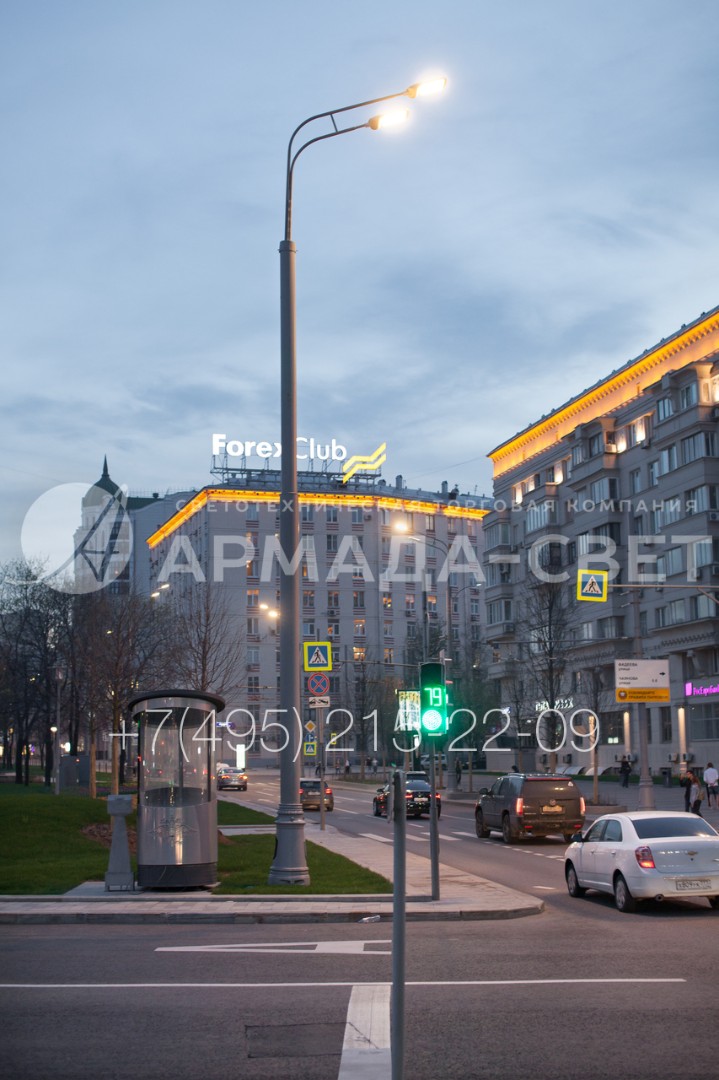

9) На фото изображена опора уличного освещения, установленная на перекрестке. Она выглядит намного красивее осветительных инженерных конструкций с граненым или круглоконическим стволом. В качестве декоративного элемента использована тумба, которая декорирует фланец в нижней части. На оголовке установлено два консольных светильника.

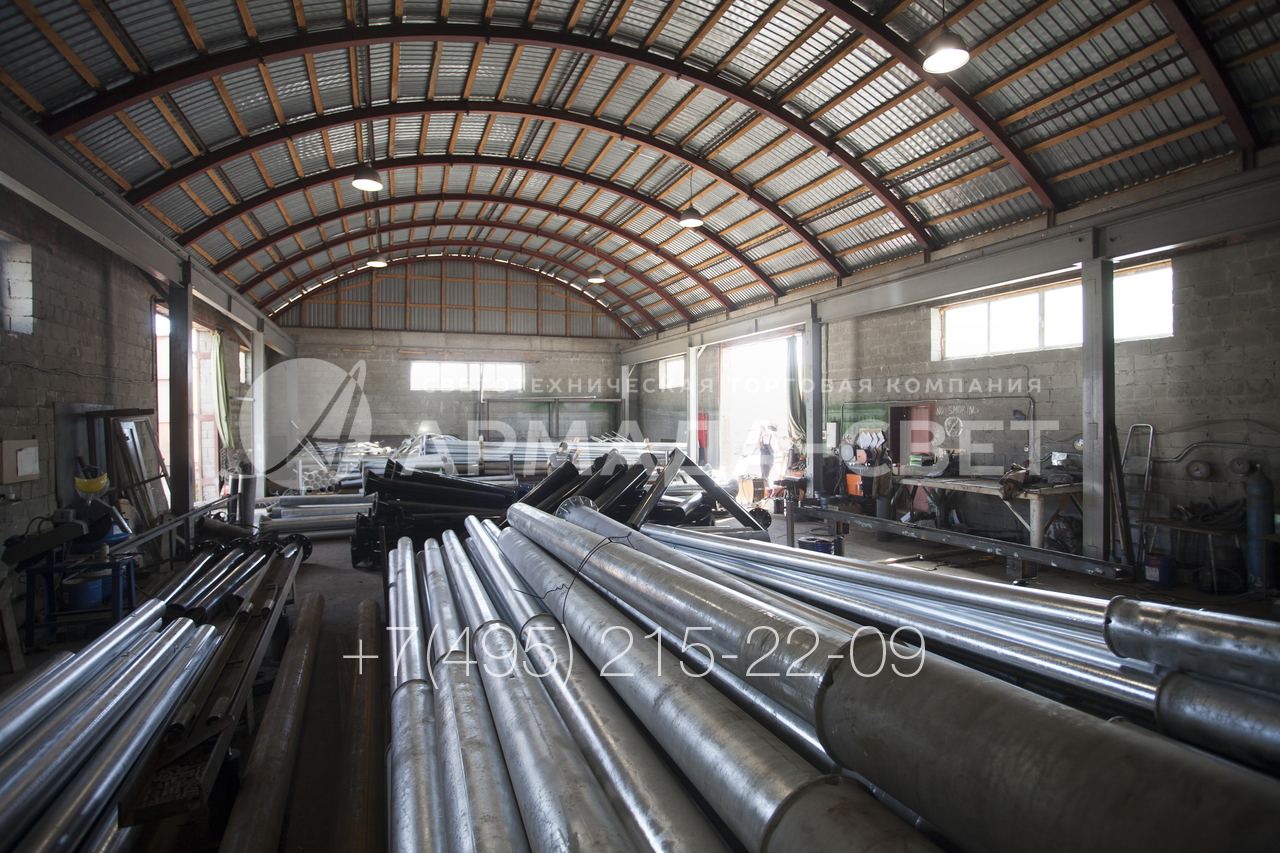

10) На фото представлены опоры трубчатого типа с хвостовиком и фланцем для установки. В случае использования хвостовика ствол опоры делается длиннее на подземную часть, которая бетонируется в предварительно вырытом котловане. Поэтому покупать для монтажа закладную деталь фундамента не нужно.
