Saturn P Стальные восьмигранные осветительные опоры

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Назначение опоры: Несиловая
Высота (м): 3-6
Верхний диаметр (мм): 60
Тип опоры: НФГ, НПГ
Нижний диаметр (мм): 140
Форма ствола опоры: Граненая
Размер фланца (мм): 271
Способ установки: Фланцевая, Прямостоечная
Нагрузка на опору (кг): 22-42
Покрытие: Порошковая или гидродинамическая краска
Материал: Оцинкованная сталь
Подвод кабеля: Подземный
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 1
Установка: Производится вкапыванием или на фундамент с металлической закладной деталью.
Межцентровое расстояние отверстий B, мм: 200
Артикул производителя: Saturn P

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Стальные несиловые опоры Saturn P — надежная и эстетичная конструкция, используемая для высотного монтажа приборов уличного освещения.

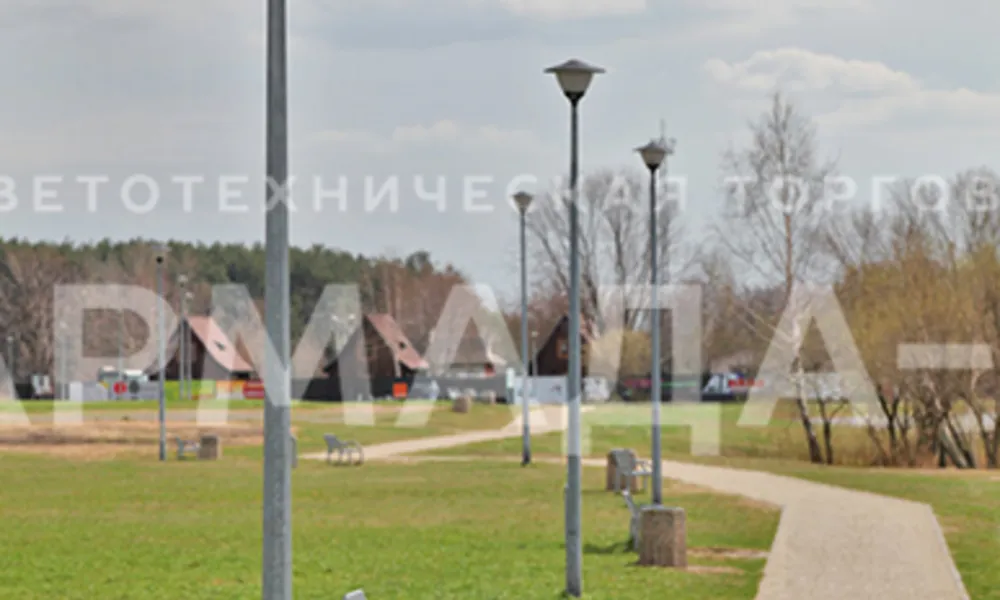

Конструкции органично вписываются в городской ландшафт. Они применяются как на объектах инфраструктуры, так и для освещения парковых территорий дворов жилых комплексов и других пешеходных зон.

Параметры конструкции

Ствол опор Saturn P представляет собой конусный восьмигранник из гнутого металлопроката, сваренного по кромке единственным швом на плазменном автомате.

Опоры можно применять в I–V ветровых зонах.
Максимальная весовая нагрузка — 40 кг.
Варианты высоты: 3; 3,5; 4; 4,5; 5; 6 метров.
Верхнее основание — 60 мм; нижнее — 140 мм.

Верхняя часть конструкции оснащена двухрядными отверстиями для фиксации осветительного оборудования.

На расстоянии 0,5 м от места соединения ствола с фундаментом оборудован небольшой люк для обслуживания.

Конструкционные элементы опоры обрабатываются горячим цинкованием. Поверх цинкового покрытия возможно порошковое окрашивание изделий.

Установка опоры — на фланцевое соединение к закладному фундаментному элементу. Для этого к нижнему основанию конструкции приварена штампованная фланцевая пластина.

Материал

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

Покрытие

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

Габаритные размеры опор

Основные параметры опор Saturn P

Тип опоры	H, м	d, мм	D, мм	W, мм	s, мм	h, мм	Фланец и расстояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фундамента, см	Длина вкапываемой части h, мм	Нагрузка на опору, кг
Saturn P - 3	3	60	140	400	95	500	271/200	М18	100/30	800	22
Saturn P - 3,5	3,5	60	140	400	95	500	271/200	М18	100/30	800	26
Saturn P - 4	4	60	140	400	95	500	271/200	М18	100/30	800	29
Saturn P - 4,5	4,5	60	140	400	95	500	271/200	М18	100/30	800	32
Saturn P - 5	5	60	140	400	95	500	271/200	М18	100/30	800	36
Saturn P - 6	6	60	140	400	95	500	271/200	М18	100/30	1000	42

H - высота опоры
d - верхний диаметр опоры
D - нижний диаметр опоры
W - высота люка
s - ширина люка
h - расстояние люка от земли

Несущая способность опор Saturn P

Высота опоры	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца	Усилие на срез на уровне фланца	Вес
H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	кГм	кг	кг
3	3,21	2,43	1,89	1,47	1,15	590	229	40
3,5	2,69	2,03	1,57	1,21	0,93	607	212	40
4	2,06	1,54	1,18	0,89	0,68	573	188	40
4,5	1,69	1,25	0,94	0,71	0,52	584	181	40
5	1,57	1,15	0,85	0,63	0,45	646	187	40
6	1,09	0,77	0,54	0,38	0,24	659	183	40

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
