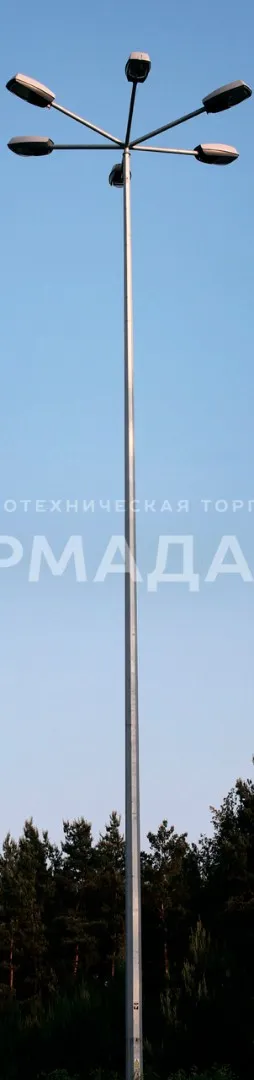

Sextant P Стальные восьмигранные осветительные опоры

Версия для печати

Артикул производителя: Sextant P
Верхний диаметр (мм): 90
Высота (м): 6-12
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 4
Материал: Оцинкованная сталь
Межцентровое расстояние отверстий B, мм: 300
Нагрузка на опору (кг): 82-213
Назначение опоры: Несиловая
Нижний диаметр (мм): 210
Подвод кабеля: Подземный
Покрытие: Порошковая или гидродинамическая краска
Размер фланца (мм): 412
Способ установки: Фланцевая
Тип опоры: НФГ
Установка: На фундамент типа F100(120; 150)V43
Форма ствола опоры: Граненая

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Несиловые опоры Sextant P высотой 6–12 метров устанавливают на фундаментное основание с закладным элементом. Допускается монтаж на выступы анкерных болтов. Другой вариант монтажа — вкапывание в подготовленное углубление и бетонирование.

Сфера применения

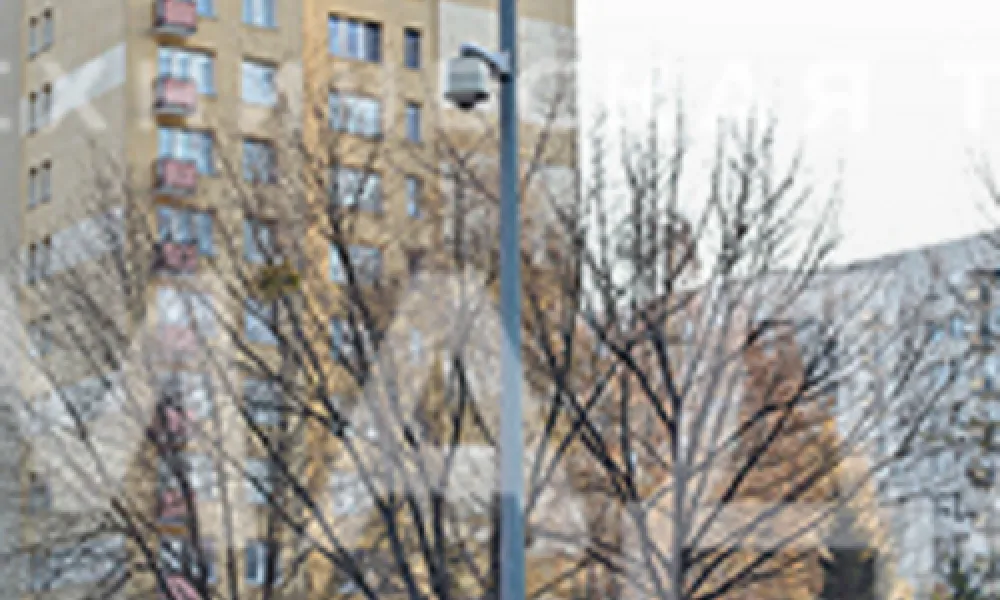

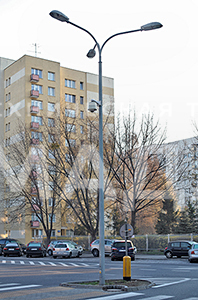

Максимальная весовая нагрузка опор — 80 кг. Данный параметр позволяет эксплуатировать изделия в качестве столбов для установки осветительного оборудования. Распространенные места эксплуатации — магистрали, дворы, придомовые территории, ландшафтные зоны и другие места. Разрешено использовать опоры в ветровых зонах I–V, но с ограничением по площади светильников.

Материал и конструкция

Изделие представляет собой полый ствол с 8 гранями из металлопроката, сваренный плоским швом по продольному направлению. Сверху располагаются отверстия для крепежных элементов. К нижней части приварен штампованный фланец с 4 входами отверстиями для крепления.

Внутри по столбу протягивается электропитание. Обслуживание и ремонтные работы осуществляются через специальный ревизионный люк в нижней части опоры.

Для защиты от коррозии на этапе производства наносится цинковый слой. Покрытие имеет стандартный серебристый оттенок и при необходимости может быть дополнительно окрашено в другие цвета.

Покрытие

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

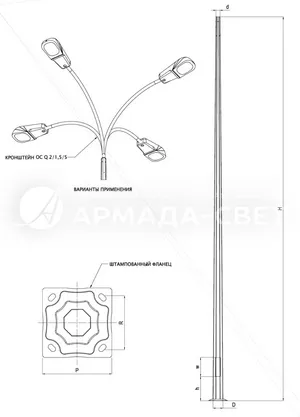

Габаритные размеры опор

Основные параметры опор Sextant P

Тип опоры	Высота опоры H, м	Верхний диаметр опоры d, мм	Нижний диаметр опоры D, мм	Высота люка W, мм	Ширина люка s, мм	Расст. люка от земли h, мм	Фланец и расстояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фундамента, см	Длина вкапываемой части h, мм	Нагрузка на опору, кг
Sextant P - 6	6	90	210	400	110	500	412/300	М24	100/43	1000	82
Sextant P - 7	7	90	210	400	110	500	412/300	М24	100/43	1000	94
Sextant P - 8	8	90	210	400	110	500	412/300	М24	100/43	1200	107
Sextant P - 9	9	90	210	400	110	500	412/300	М24	120/43	1200	119
Sextant P - 10	10	90	210	400	110	500	420/300	М24	120/43	1500	180
Sextant P - 11	11	90	210	400	110	500	420/300	М24	150/43	1500	196
Sextant P - 12	12	90	210	400	110	500	420/300	М24	150/43	1700	213

* кронштейн заказывается отдельно

Несущая способность опор Sextant P

Высота опоры H, м	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
Высота опоры H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
6	2,54	1,85	1,38	1,01	0,73	1279	315	80
7	1,83	1,28	0,92	0,63	0,41	1283	306	80
8	1,30	0,87	0,58	0,35	0,17	1282	306	80
9	0,90	0,55	0,31	0,12	-	1289	299	80
10	1,71	1,17	0,79	0,48	0,25	2244	414	80
11	1,26	0,80	0,47	0,21	-	2156	411	80
12	0,91	0,51	0,23	-	-	2152	372	80

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
