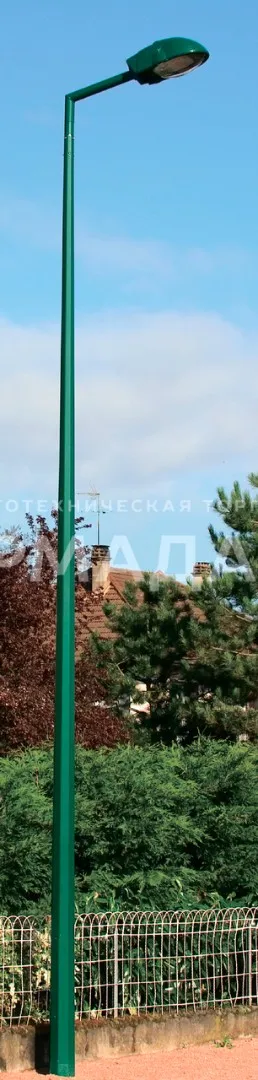

Star P Стальные восьмигранные осветительные опоры

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Артикул производителя: Star P
Верхний диаметр (мм): 60
Вес (кг): 50
Высота (м): 6-10
Количество крепежных отверстий: 4
Материал: Оцинкованная сталь
Межцентровое расстояние отверстий B, мм: 200
Нагрузка на опору (кг): 47-78
Назначение опоры: Несиловая
Нижний диаметр (мм): 160
Подвод кабеля: Подземный
Покрытие: Порошковая или гидродинамическая краска
Размер фланца (мм): 271
Способ установки: Фланцевая
Тип опоры: НФГ
Установка: Методом вкапывания или фланцевым способом
Форма ствола опоры: Граненая

В наличии

Цена: от 14 575 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Опора Star P изготовлена из горячего стального проката, которому придается форма восьмигранника. Поверхность изделий близка к идеальной, обрабатывается цинком, что обеспечивает высокую степень антикоррозионной защиты.

Изделия отличаются привлекательным дизайном, органично сочетаются с современным урбанистическим ландшафтом. Серебристо-серый цвет оцинкованных горячим способом опор может меняться по желанию заказчика путем окрашивания корпусов изделий порошковой краской.

Конструкция

Ствол опоры Star P делают из гнутого шаблона свариванием граней. Продольный шов почти незаметен на поверхности изделия.

Нижнее основание опор, которые предназначены для фланцевого монтажа, имеет штамп-фланец с 4-мя отверстиями под анкеры.

В нижней части изделий предусмотрен люк для обслуживания электропроводки и установки комплектующих.

В верхней части опор сделаны отверстия для прикручивания фиксаторов кронштейна или оголовника.

Предельная масса осветительных приборов, монтируемых на ствол — 50 кг. В III, IV, V ветровых зонах предписаны эксплуатационные ограничения по высоте опор (см. таблицу-инструкцию производителя).

Монтаж

Установка опор Star P возможна двумя путями: фланцевым — креплением к закладному шаблону бетонного фундамента либо вкапыванием с последующей вертикальной коррекцией.

Монтаж опор вкапыванием подразумевает заглубление корпуса на 1, 1,2 или 1,5 метра в грунт.

Материал

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

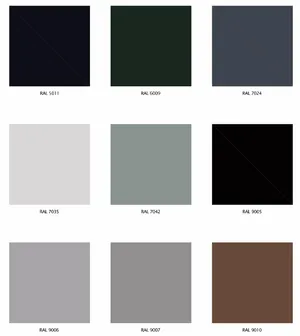

Покрытие

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

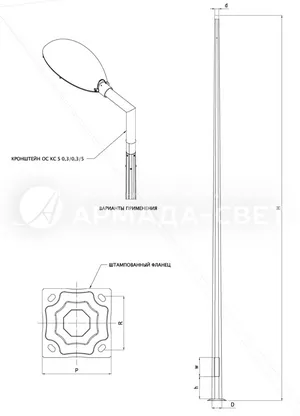

Габаритные размеры опор

Основные параметры опор Star P

Тип опоры	H, м	d, мм	D, мм	W, мм	s, мм	h, мм	Фланец и расстояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фундамента, см	Длина вкапываемой части h, мм	Нагрузка на опору, кг
Star P - 6	6	60	160	400	95	500	271/200	М18	100/30	1000	47
Star P - 7	7	60	160	400	95	500	271/200	М18	100/30	1000	55
Star P - 8	8	60	160	400	95	500	271/200	М18	100/30	1200	63
Star P - 9	9	60	160	400	95	500	271/200	М18	100/30	1200	70
Star P - 10	10	60	160	400	95	500	271/200	М18	100/30	1500	78

H - высота опоры
d - верхний диаметр опоры
D - нижний диаметр опоры
W - высота люка
s - ширина люка
h - расстояние люка от земли

Несущая способность опор Star P

Высота опоры H, м	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
Высота опоры H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
6	1,37	0,98	0,72	0,50	0,35	796	213	50
7	0,95	0,64	0,43	0,27	0,14	791	211	50
8	0,64	0,39	0,22	0,09	-	799	217	50
9	0,39	0,18	-	-	-	777	175	50
10	0,34	0,13	-	-	-	910	172	50

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
