Тип MAL-12 WŁ 1/2,5/5,5/5...MAL-14 WŁ 2/2,5/6,5/5 Алюминиевые осветительные мачты 1

Запросить цену и срок

Москва +7 (495) 215-22-09

Тип MAL-12 WŁ 1/2,5/5,5/5...MAL-14 WŁ 2/2,5/6,5/5 Алюминиевые осветительные мачты

Версия для печати

Назначение опоры: Декоративная
Высота (м): 12000-14000
Вес (кг): 93,4-121,8
Верхний диаметр (мм): 60
Форма ствола опоры: Круглоконическая
Способ установки: Фланцевая
Материал: Алюминий
Покрытие: Анодирование
Подвод кабеля: Подземный
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 300
Размер фланца (мм): 400
Габаритные размеры: см. таблицу
Артикул производителя: MAL-12 WŁ 1/2,5/5,5/5...MAL-14 WŁ 2/2,5/6,5/5

В наличии

Цена: от 27 226 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, с дополнительной возможностью обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал

Технические данные

Тип опоры	MAL-12 WŁ 1/2,5/5,5/5	MAL-12 WŁ 2/2,5/5,5/5	MAL-13 WŁ 1/2,5/5,5/5	MAL-13 WŁ 2/2,5/5,5/5	MAL-14 WŁ 1/2,5/6,5/5	MAL-14 WŁ 2/2,5/6,5/5
Высота опоры H (мм)	12000	12000	13000	13000	14000	14000
Длина оголовника (мм)	2500	2500	2500	2500	2500	2500
Код	42509/C...	42510/C...	42511/C...	42512/C...	42513/C...	42514/C...
Вес нетто (кг)	93,4	106,8	103,2	116,6	108,4	121,8
Ориентировочный единичный объем (м?)*	0,84	1,15	0,93	1,21	1,1	1,27
Предлагаемые типы оголовников для применения на мачтах	CUDDLE LED, URSA LED, ANDROMEDA LED
Тип фундамента / Тип анкерного устройства	B-80 / Z-80
Болтовое соединение	4 x M24
Код фундамента / код анкерного устройства	311180 / 311208
Комплект соединительных элементов	4012
Размер основания (сторона /расстояние болтов / толщина) (мм)	400 / 300 / 20

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

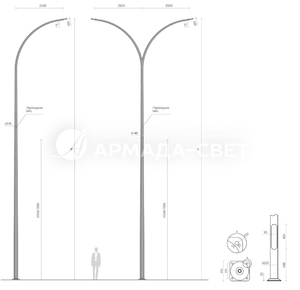

Габаритные размеры

Таблицы выдержанности

MAL-12 WŁ 1/2,5/5,5/5 код 42509	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
MAL-12 WŁ 1/2,5/5,5/5 код 42509	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,85	0,71	0,53	0,48

MAL-12 WŁ 2/2,5/5,5/5 код 42510	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
MAL-12 WŁ 2/2,5/5,5/5 код 42510	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,31	0,23	0,14	0,11

MAL-13 WŁ 1/2,5/5,5/5 код 42511	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
MAL-13 WŁ 1/2,5/5,5/5 код 42511	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,69	0,57	0,41	0,36

MAL-13 WŁ 2/2,5/5,5/5 код 42512	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
MAL-13 WŁ 2/2,5/5,5/5 код 42512	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,19	0,13	x	x

MAL-14 WŁ 1/2,5/6,5/5 код 42513	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
MAL-14 WŁ 1/2,5/6,5/5 код 42513	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,68	0,54	0,37	0,32

MAL-14 WŁ 2/2,5/6,5/5 код 42514	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
MAL-14 WŁ 2/2,5/6,5/5 код 42514	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,16	x	x	x
