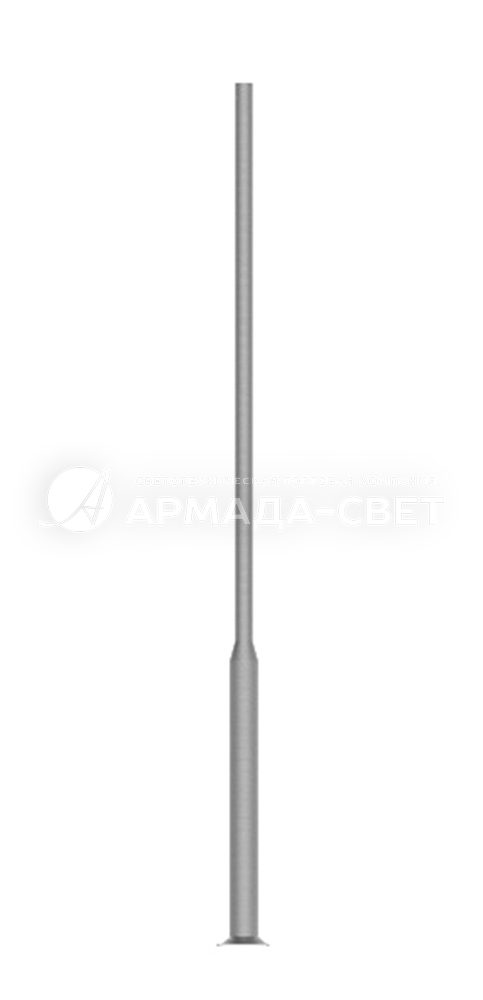

Тип SAL SYG 3,0-B120...SAL SYG 4,2-B146 Опоры для дорожных знаков

Версия для печати

Артикул производителя: SAL SYG 3,0-B120...SAL SYG 4,2-B146
Вес (кг): 12,1-18,1
Высота (м): 2700-4200
Габаритные размеры: см. таблицу
Количество крепежных отверстий: 4
Материал: Алюминий
Межцентровое расстояние отверстий B, мм: 300
Назначение опоры: Декоративная
Подвод кабеля: Подземный
Покрытие: Анодирование
Размер фланца (мм): 400
Способ установки: Фланцевая
Форма ствола опоры: Круглоконическая

В наличии

Цена: от 3 527 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, с дополнительной возможностью обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал

Технические данные

Тип опоры	SAL SYG 3,0-B120	SAL SYG 3,3-B120	SAL SYG 3,6-B120	SAL SYG 3,9-B120
Высота опоры H (мм)	3000	3300	3600	3900
Код	42824/C...	42825/C...	42826/C...	42827/C...
Вес нетто (кг)	12,1	13,1	14	15
Ориентировочный единичный объем (м?)*	0,078	0,086	0,094	0,102
Светофоры и дорожные знаки для монтажа непосредственно на опоре	при применении оборудования на опорах необходимо сверять разрешенные нагрузки, указанные в технической карте
Тип фундамента / Тип анкерного устройства	B-50 / Z-50
Болтовое соединение	4 x M14
Код фундамента / код анкерного устройства	311150 / 311205
Комплект соединительных элементов	4006
Размер основания (сторона /расстояние болтов / толщина) (мм)	224 / 180 / 8

Тип опоры	SAL SYG 2,7-B146	SAL SYG 3,7-B146	SAL SYG 4,2-B146
Высота опоры H (мм)	2700	3700	4200
Код	42820/C...	42822/C...	42823/C...
Вес нетто (кг)	13,2	16,5	18,1
Ориентировочный единичный объем (м?)*	0,089	0,122	0,139
Светофоры и дорожные знаки для монтажа непосредственно на опоре	при применении оборудования на опорах необходимо сверять разрешенные нагрузки, указанные в технической карте
Тип фундамента / Тип анкерного устройства	B-51 / Z-51
Болтовое соединение	4 x M18
Код фундамента / код анкерного устройства	311151 / 311251
Комплект соединительных элементов	4008
Размер основания (сторона /расстояние болтов / толщина) (мм)	260 / 200 / 8

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

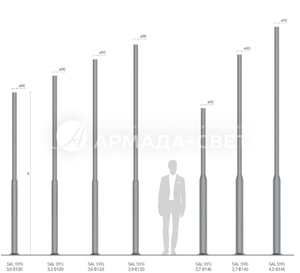

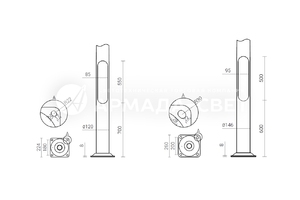

Габаритные размеры

Таблицы выдержанности

SAL SYG 2,7-B146 код 42820	Допустимая боковая поверхность единичного светильника [м2] для Cx=1,2
SAL SYG 2,7-B146 код 42820	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	1,25	1,09	0,91	0,80

SAL SYG 3,0-B120 код 42824	Допустимая боковая поверхность единичного светильника [м2] для Cx=1,2
SAL SYG 3,0-B120 код 42824	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	0,96	0,83	0,69	0,60

SAL SYG 3,3-B120 код 42825	Допустимая боковая поверхность единичного светильника [м2] для Cx=1,2
SAL SYG 3,3-B120 код 42825	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	0,82	0,71	0,58	0,51

SAL SYG 3,6-B120 код 42826	Допустимая боковая поверхность единичного светильника [м2] для Cx=1,2
SAL SYG 3,6-B120 код 42826	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	0,71	0,61	0,50	0,43

SAL SYG 3,7-B146 код 42822	Допустимая боковая поверхность единичного светильника [м2] для Cx=1,2
SAL SYG 3,7-B146 код 42822	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	0,77	0,66	0,54	0,47

SAL SYG 3,9-B120 код 42827	Допустимая боковая поверхность единичного светильника [м2] для Cx=1,2
SAL SYG 3,9-B120 код 42827	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	0,61	0,52	0,42	0,36

SAL SYG 4,2-B146 код 42823	Допустимая боковая поверхность единичного светильника [м2] для Cx=1,2
SAL SYG 4,2-B146 код 42823	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	0,60	0,50	0,41	0,35
