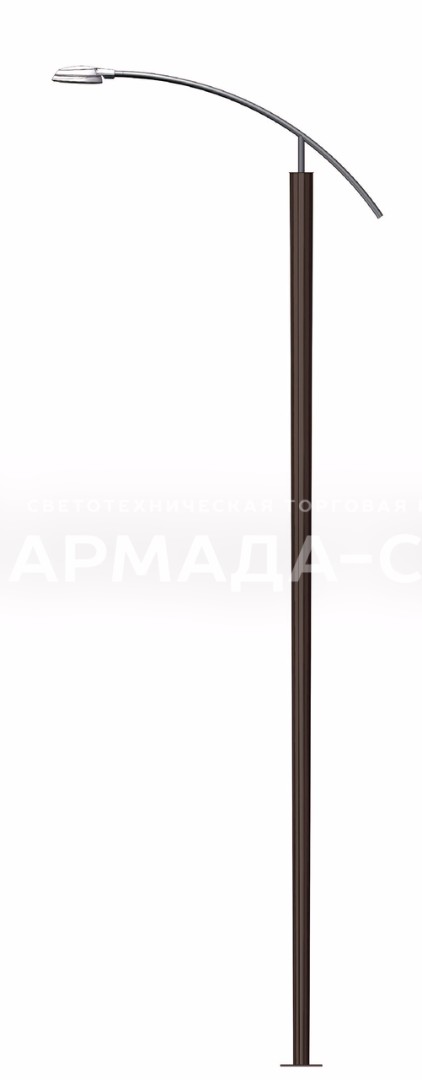

Titanium Стальные 12-гранные осветительные опоры с одинарным/двойным кронштейном с круглым сечением

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Артикул производителя: Titanium
Верхний диаметр (мм): 60
Высота (м): 6-10
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 2
Материал: Оцинкованная сталь
Нагрузка на опору (кг): 105-185
Назначение опоры: Декоративная
Нижний диаметр (мм): 160
Подвод кабеля: Подземный
Покрытие: Порошковая или гидродинамическая краска
Размер фланца (мм): 250-420
Способ установки: Прямостоечная, Фланцевая
Тип опоры: НФГ, НПГ
Форма ствола опоры: Граненая

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Ствол опор Titanium — 12-гранный. В комплектацию модели входит одинарный либо двойной кронштейн круглого сечения. Представленная опора доступна во фланцевом и прямостоечном вариантах. Конструкция — несилового типа, питающий электрокабель подводится к ней под землей.

Весовые ограничения

Предельная масса осветительного оборудования, фиксируемого на рожке кронштейна, — 15 кг.

Покрытие

Обработка поверхности горячим цинком продлевает срок эксплуатации изделия до 15 лет и более. Декоративное окрашивание порошковым составом — по заявке заказчика.

Области применения

Эстетичная форма и серьезные эксплуатационные характеристики максимально расширяют сферу применения опор Titanium. Их устанавливают по обочинам дорог, на общественных территориях, во дворах жилых домов, в пешеходных зонах.

Установка

Способы монтажа, как и типы опор: фланцевый и прямостоечный.

При первом способе опора ставится на фундаментный модуль. Оконечности болтов проникают в отверстия приваренного к основанию опоры фланца и прикручиваются на гайки.

При втором способе ствол вкапывается в землю на глубину 1–1,5 м строго вертикально и заливается бетоном.

Материал

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

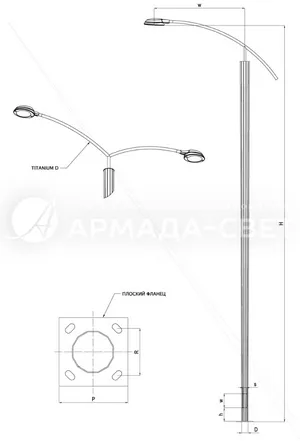

Габаритные размеры опор

Основные параметры опор Titanium

Тип опоры	Высота подвеса прожектора H, м	Вылет подвеса прожек-тора w, м	Диаметр крон-штейна d, мм	Нижний диаметр опоры D, мм	Высота люка W, мм	Ширина люка s, мм	Рас-стояние люка от земли h, мм	Фланец и рас-стояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фунда-мента, см	Длина вкапы-ваемой части h, мм	Нагрузка на опору, кг
Titanium - 6	6	1/1,5/2	60	160	400	100	500	250/200	М18	100/30	1000	105
Titanium - 7	7	1/1,5/2	60	160	400	100	500	250/200	М18	100/30	1000	120
Titanium - 8	8	1/1,5/2	60	160	400	100	500	420/300	М24	100/43	1200	153
Titanium - 9	9	1/1,5/2	60	160	400	100	500	420/300	М24	120/43	1200	168
Titanium - 10	10	1/1,5/2	60	160	400	100	500	420/300	М24	120/43	1500	185

Несущая способность опор Titanium

	Высота подвеса прожектора H, м	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
	Высота подвеса прожектора H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
Titanium S	6	0,68	0,49	0,37	0,23	0,08	614	197	15^*
Titanium S	7	0,64	0,37	0,17	-	-	610	150	15^*
Titanium S	8	0,60	0,43	0,32	0,23	0,16	1264	251	15^*
Titanium S	9	0,56	0,41	0,30	0,15	-	1395	265	15^*
Titanium S	10	0,53	0,33	0,14	-	-	1399	242	15^*
Titanium D	6	0,48	0,30	0,16	-	-	652	160	15^*
Titanium D	7	0,29	0,13	-	-	-	652	141	15^*
Titanium D	8	0,83	0,55	0,36	0,20	0,08	1542	287	15^*
Titanium D	9	0,57	0,35	0,18	-	-	1509	257	15^*
Titanium D	10	0,37	0,17	-	-	-	1499	232	15^*

* Максимальный вес одного светильника

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
