DOMINO LED Светодиодная магистральная система
- Артикул производителя: DOMINO LED
- Габаритные размеры: см. чертёж
- Гарантийный срок: 36 мес.
- Индекс цветопередачи (Ra): >80
- Источник света: Светодиоды (LED)
- Класс защиты IP: IP20
- Класс защиты по току: I
- Климат.зона ГОСТ 15150: УХЛ4
- Коэффициент мощности: > 0,95
- Мощность (Вт): 38-155
- Номинальное напряжение (В): 230
- Пульсации, не более (%): 5
- Световой поток (лм): 4900-18000
- Температура эксплуатации (°C): от +5 до +35
- Цветовая температура (К): 4000
Цена: по запросу
* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.
Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:
Описание
Светодиодная магистральная система в компактном стальном корпусе, отличающаяся удобным монтажом.Возможно создание протяженных световых линий и различной геометрии осветительной установки благодаря L-, T-, X- элементам, выполняющим функцию как механического, так и электрического соединения. Наличие версий с различными типами светораспределения делает прибор идеальным решением для крупноформатного и среднеформатного ритейла.
Установка
Крепление на опорную поверхность или на тросовых подвесах. Стыковка светильников в линию осуществляется благодаря электрическим разъемам по торцам светильника без использования дополнительных инструментов. Минимально необходимое число креплений/подвесов при установке в линию - 1 комплект на 1 светильник длиной 1,5 метра или 2 комплекта на 1 светильник длиной 3 метра. Комплекты крепления для установки на опорную поверхность/на подвес заказываются отдельно.
Конструкция
Корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлен источник питания.
Оптическая часть
Линза из фотостабилизированного PC. Тип светодиодов: SMD. Доступны четыре типа КСС: глубокая (тип Г) – D60; косинусная (тип Д) – D90; полуширокая (тип Л) – D120; асимметричная – D60/15
Комплектация
Светильник поставляется без подвесов, торцевых крышек и соединительных элементов. Комплекты крепления для установки на опорную поверхность/на подвес, торцевые крышки и соединительные элементы заказываются отдельно. Минимально необходимое число креплений/подвесов при установке в линию - 1 комплект на 1 светильник длиной 1,5 метра или 2 комплекта на 1 светильник длиной 3 метра.

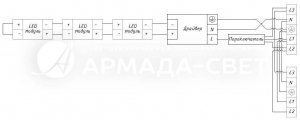

Схемы подключения
КСС
DOMINO LED 40 D60 15 4000K
DOMINO LED 40 D60 4000K
DOMINO LED 40 D90 4000K
DOMINO LED 40 D120 4000K
DOMINO LED 80 D60 15 4000K
DOMINO LED 80 D90 4000K

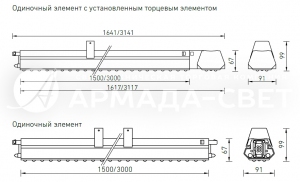

Габаритные размеры
Таблица модификаций светильника
| Название | Артикул | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес |
|---|---|---|---|---|---|---|---|
| DOMINO LED 40 D120 4000K | 1232000090 | 4900 лм | 38 Вт | 129 | 1553 мм | 91 мм | 3,700 кг |
| DOMINO LED 40 D60/15 4000K | 1232000130 | 4900 лм | 38 Вт | 129 | 1553 мм | 91 мм | 3,700 кг |
| DOMINO LED 40 D60 4000K | 1232000050 | 4900 лм | 38 Вт | 129 | 1653 мм | 91 мм | 4,200 кг |
| DOMINO LED 40 D90 4000K | 1232000010 | 4900 лм | 38 Вт | 129 | 1553 мм | 91 мм | 3,700 кг |
| DOMINO LED 40 D90 HFR 4000K | 1232000170 | 5000 лм | 39 Вт | 128 | 1553 мм | 91 мм | 3,700 кг |
| DOMINO LED 2x40 D120 4000K | 1232000100 | 9800 лм | 75 Вт | 131 | 3057 мм | 91 мм | 7,500 кг |
| DOMINO LED 2x40 D60/15 4000K | 1232000140 | 9800 лм | 75 Вт | 131 | 3057 мм | 91 мм | 7,500 кг |
| DOMINO LED 2x40 D60 4000K | 1232000060 | 9800 лм | 75 Вт | 131 | 3057 мм | 91 мм | 7,500 кг |
| DOMINO LED 2x40 D90 4000K | 1232000020 | 9800 лм | 75 Вт | 131 | 3057 мм | 91 мм | 7,500 кг |
| DOMINO LED 2x40 D90 HFD 4000K | 1232000190 | 9800 лм | 75 Вт | 131 | 3057 мм | 91 мм | 7,500 кг |
| DOMINO LED 80 D120 4000K | 1232000110 | 9200 лм | 75 Вт | 123 | 1553 мм | 91 мм | 3,700 кг |
| DOMINO LED 80 D60/15 4000K | 1232000150 | 9200 лм | 75 Вт | 123 | 1553 мм | 91 мм | 3,700 кг |
| DOMINO LED 80 D60 4000K | 1232000070 | 9200 лм | 75 Вт | 123 | 1553 мм | 91 мм | 3,700 кг |
| DOMINO LED 80 D90 4000K | 1232000030 | 8300 лм | 78 Вт | 106 | 1553 мм | 91 мм | 3,700 кг |
| DOMINO LED 80 D90 HFR 4000K | 1232000180 | 8300 лм | 78 Вт | 106 | 1553 мм | 91 мм | 3,700 кг |
| DOMINO LED 2x80 D120 4000K | 1232000120 | 18000 лм | 155 Вт | 116 | 3057 мм | 91 мм | 7,500 кг |
| DOMINO LED 2x80 D60/15 4000K | 1232000160 | 16600 лм | 155 Вт | 107 | 3057 мм | 91 мм | 7,500 кг |
| DOMINO LED 2x80 D60 4000K | 1232000080 | 18000 лм | 155 Вт | 116 | 3157 мм | 91 мм | 8,000 кг |
| DOMINO LED 2x80 D90 4000K | 1232000040 | 18000 лм | 155 Вт | 116 | 3057 мм | 91 мм | 7,500 кг |
Аксессуары
| Название | Изображение | Кол-во на одну модель | Артикул | Вес, кг |
|---|---|---|---|---|
| Ceiling bracket kit DOMINO | |
1 | 2232000010 | 0.1052 |
| Suspension kit DOMINO | |
1 | 2232000020 | 0.22 |
| End cup DOMINO | |
2 | 2232000030 | 0.2 |
| L-connector DOMINO | |
1 | 2232000040 | 0.4 |
| X-connector DOMINO | |
1 | 2232000060 | 0.5 |
| T-connector DOMINO (FMF) | |
1 | 2232000090 | 0.45 |
| T-connector DOMINO (FMM) | 1 | 2232000100 | 0.45 | |
| T-connector DOMINO (MFF) | 1 | 2232000110 | 0.45 | |
| T-connector DOMINO (MFM) | 1 | 2232000120 | 0.45 |

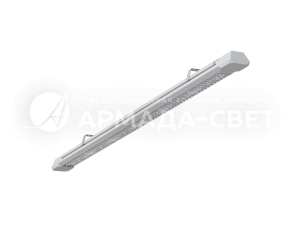

Галерея
