FLAT LED Взрывозащищенный светодиодный светильник
Область применения: Нефтегазовая промышленность
- Артикул производителя: FLAT LED
- Габаритные размеры: см. чертёж
- Гарантийный срок: 36 мес.
- Индекс цветопередачи (Ra): >80
- Источник света: Светодиоды (LED)
- Класс защиты IP: IP66
- Класс защиты по току: I
- Климат.зона ГОСТ 15150: УХЛ1
- Коэффициент мощности: > 0,96
- Мощность (Вт): 70-120
- Номинальное напряжение (В): 230
- Пульсации, не более (%): 5
- Световой поток (лм): 7000-12000
- Температура эксплуатации (°C): от -60 до +55
- Цветовая температура (К): 5000
Цена: по запросу
* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.
Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:
Описание
Взрывозащищенный светодиодный светильник серии FLAT LED предназначен для освещения взрывоопасных зон всех классов помещений и наружных установок предприятий нефтегазовой и нефтехимической отрасли согласно маркировке взрывозащиты. Светильники характеризуются компактными габаритными размерами, высокой степенью IP и высокой энергоэффективностью.
Параметры
| Коэффициент мощности (cosFi) | > 0,96 |
| Переменный/постоянный ток (AC/DC) | Да |
| Электромагнитная совместимость (ТР ТС 020/2011) | Нет |
| Цвет корпуса | серый |
| Класс пожароопасности | П-ІІа |
| Коэффициент пульсации | <5% |
| Ударопрочность | IK08/7 Дж |
| Класс энергоэффективности | A+ |
| Блок аварийного питания | Нет |
| Взрывозащита по газу (Зоны) | 1 |
| Взрывозащита по газу (Вид) | Ex e mb |
| Взрывозащита по газу (Группы оборудования) | II |
| Взрывозащита по газу (Температурный класс) | T5 |
| Угол обзора | D120 |
Установка
Крепление на универсальной монтажной скобе. Могут встраиваться в ниши с помощью комплекта крепления (поставляется в комплекте со светильником). Возможно крепление светильника к стене на поворотном кронштейне или на консоль.
Конструкция
Светильник состоит из корпуса, изготовленного из литого алюминиевого сплава без примеси меди, в котором смонтированы светодиодный модуль, источник питания и винтовые клеммные зажимы для подключения питания.
Оптическая часть
Рассеиватель из закаленного ударопрочного боросиликатного прозрачного стекла. Вторичная оптика из ПММА с различными углами светораспределения. Тип светодиодов: SMD.
Маркировка взрывозащиты
1 Ex dem II T6 Gb/Ex tb IIIC Ta 80°C Db – для светильников мощностью 70 Вт, 80 Вт. 1 Ex dem II T5 Gb/Ex tb IIIC Ta 100°C Db – для светильников мощностью 100 Вт, 120 Вт.
Комплектация
Светильник в сборе.
КСС

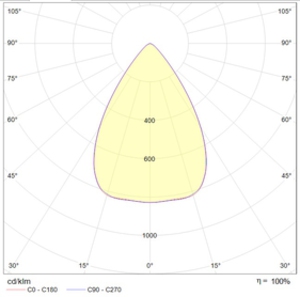

FLAT LB-R LED 70 D65 Ex 5000K

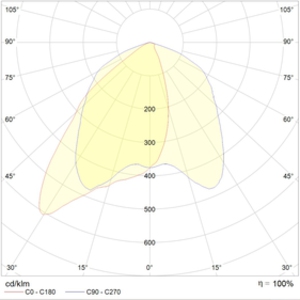

FLAT LB-R LED 70 D90x30 Ex 5000K

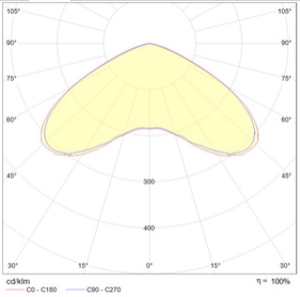

FLAT LB-R LED 70 D120 Ex 5000K

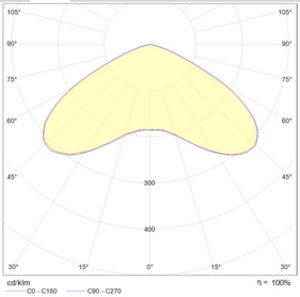

FLAT LB-R LED 70 D140 Ex 5000K

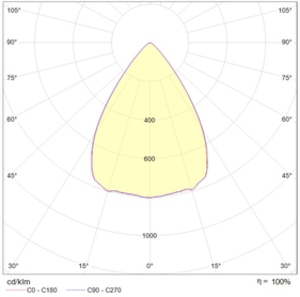

FLAT LB-R LED 80 D65 Ex 5000K

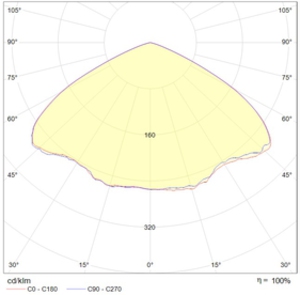

FLAT LB-R LED 80 D120 Ex 5000K

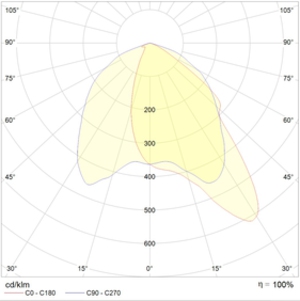

FLAT LB-S LED 120 D90x30 Ex 5000K

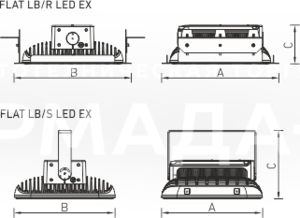

Габаритные размеры
Таблица модификаций светильника
| Название | Артикул | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес |
|---|---|---|---|---|---|---|---|
| FLAT LB/R LED 70 D120 Ex 5000K | 1332000990 | 7000 лм | 70 Вт | 100 | 480 мм | 390 мм | 11,800 кг |
| FLAT LB/R LED 70 D140 Ex 5000K | 1332001000 | 7000 лм | 70 Вт | 100 | 480 мм | 390 мм | 11,800 кг |
| FLAT LB/R LED 70 D65 Ex 5000K | 1332001010 | 7000 лм | 70 Вт | 100 | 480 мм | 390 мм | 11,800 кг |
| FLAT LB/R LED 70 D90x30 Ex 5000K | 1332001020 | 7000 лм | 70 Вт | 100 | 480 мм | 390 мм | 11,800 кг |
| FLAT LB/S LED 70 D120 Ex 5000K | 1334000860 | 7000 лм | 70 Вт | 100 | 336 мм | 336 мм | 10,000 кг |
| FLAT LB/S LED 70 D140 Ex 5000K | 1334000870 | 7000 лм | 70 Вт | 100 | 336 мм | 336 мм | 10,000 кг |
| FLAT LB/S LED 70 D65 Ex 5000K | 1334000880 | 7000 лм | 70 Вт | 100 | 336 мм | 336 мм | 10,000 кг |
| FLAT LB/S LED 70 D90x30 Ex 5000K | 1334000890 | 7000 лм | 70 Вт | 100 | 336 мм | 336 мм | 10,000 кг |
| FLAT LB/R LED 80 D120 Ex 5000K | 1332001030 | 8000 лм | 80 Вт | 100 | 480 мм | 390 мм | 11,800 кг |
| FLAT LB/R LED 80 D140 Ex 5000K | 1332001040 | 8000 лм | 80 Вт | 100 | 480 мм | 390 мм | 11,800 кг |
| FLAT LB/R LED 80 D65 Ex 5000K | 1332001050 | 8000 лм | 80 Вт | 100 | 480 мм | 390 мм | 11,800 кг |
| FLAT LB/R LED 80 D90x30 Ex 5000K | 1332001060 | 8000 лм | 80 Вт | 100 | 480 мм | 390 мм | 11,800 кг |
| FLAT LB/S LED 80 D120 Ex 5000K | 1334000900 | 8000 лм | 80 Вт | 100 | 336 мм | 336 мм | 10,000 кг |
| FLAT LB/S LED 80 D140 Ex 5000K | 1334000910 | 8000 лм | 80 Вт | 100 | 336 мм | 336 мм | 10,000 кг |
| FLAT LB/S LED 80 D65 Ex 5000K | 1334000920 | 8000 лм | 80 Вт | 100 | 336 мм | 336 мм | 10,000 кг |
| FLAT LB/S LED 80 D90x30 Ex 5000K | 1334000930 | 8000 лм | 80 Вт | 100 | 336 мм | 336 мм | 10,000 кг |
| FLAT LB/R LED 100 D120 Ex 5000K | 1332000910 | 10000 лм | 100 Вт | 100 | 81 мм | 0 мм | 0,340 кг |
| FLAT LB/R LED 100 D140 Ex 5000K | 1332000920 | 10000 лм | 100 Вт | 100 | 480 мм | 390 мм | 12,300 кг |
| FLAT LB/R LED 100 D65 Ex 5000K | 1332000930 | 10000 лм | 100 Вт | 100 | 480 мм | 390 мм | 12,300 кг |
| FLAT LB/R LED 100 D90x30 Ex 5000K | 1332000940 | 10000 лм | 100 Вт | 100 | 480 мм | 390 мм | 12,300 кг |
| FLAT LB/S LED 100 D120 Ex 5000K | 1334000780 | 10000 лм | 100 Вт | 100 | 336 мм | 336 мм | 11,000 кг |
| FLAT LB/S LED 100 D140 Ex 5000K | 1334000790 | 10000 лм | 100 Вт | 100 | 336 мм | 336 мм | 10,500 кг |
| FLAT LB/S LED 100 D65 Ex 5000K | 1334000800 | 10000 лм | 100 Вт | 100 | 336 мм | 336 мм | 10,500 кг |
| FLAT LB/S LED 100 D90x30 Ex 5000K | 1334000810 | 10000 лм | 100 Вт | 100 | 336 мм | 336 мм | 10,500 кг |
| FLAT LB/R LED 120 D120 Ex 5000K | 1332000950 | 12000 лм | 120 Вт | 100 | 480 мм | 390 мм | 12,300 кг |
| FLAT LB/R LED 120 D140 Ex 5000K | 1332000960 | 12000 лм | 120 Вт | 100 | 480 мм | 390 мм | 12,300 кг |
| FLAT LB/R LED 120 D65 Ex 5000K | 1332000970 | 12000 лм | 120 Вт | 100 | 480 мм | 390 мм | 12,300 кг |
| FLAT LB/R LED 120 D90x30 Ex 5000K | 1332000980 | 12000 лм | 120 Вт | 100 | 480 мм | 390 мм | 12,300 кг |
| FLAT LB/S LED 120 D120 Ex 5000K | 1334000820 | 12000 лм | 120 Вт | 100 | 336 мм | 336 мм | 10,700 кг |
| FLAT LB/S LED 120 D140 Ex 5000K | 1334000830 | 12000 лм | 120 Вт | 100 | 336 мм | 336 мм | 10,700 кг |
| FLAT LB/S LED 120 D65 Ex 5000K | 1334000840 | 12000 лм | 120 Вт | 100 | 336 мм | 336 мм | 11,000 кг |
| FLAT LB/S LED 120 D90x30 Ex 5000K | 1334000850 | 12000 лм | 120 Вт | 100 | 336 мм | 336 мм | 11,000 кг |

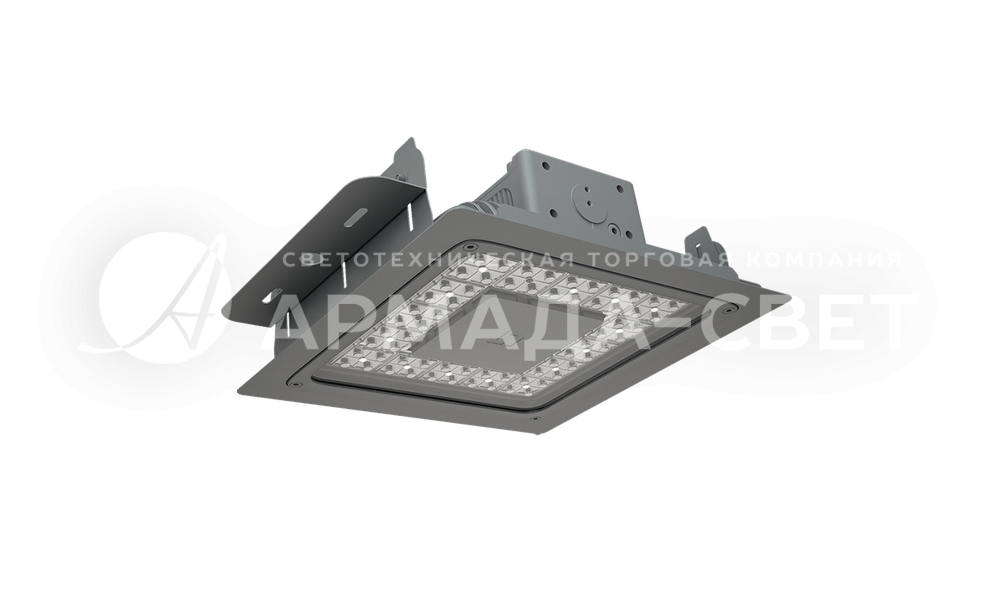

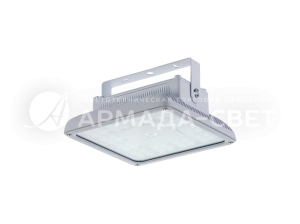

Галерея
