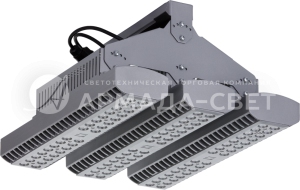

HB LED EX Взрывозащищенный светодиодный светильник
Область применения: Морские суда / плавучие сооружения / стационарные платформы; Нефтегазовая промышленность
- Артикул производителя: HB LED EX
- Габаритные размеры: см. чертёж
- Гарантийный срок: 36 мес.
- Индекс цветопередачи (Ra): >70
- Источник света: Светодиоды (LED)
- Класс защиты IP: IP66
- Класс защиты по току: I
- Климат.зона ГОСТ 15150: УХЛ1
- Коэффициент мощности: > 0,98
- Мощность (Вт): 40-325
- Номинальное напряжение (В): 230
- Пульсации, не более (%): 5
- Световой поток (лм): 4000-30000
- Температура эксплуатации (°C): от -60 до +55
- Цветовая температура (К): 5000
Цена: по запросу
* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.
Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:
Описание
HB LED EX- модульный взрывозащищенный светильник. Имеет высокую степень защиты IP65 и высокий световой поток. В качестве источник света используются современные светодиоды с линзами, за счет чего светильник с уверенностью можно назвать самым энергоэффективным в промышленном освещении.
Установка
Крепление на поверхность потолка или стены с помощью стальной монтажной скобы с возможностью варьирования угла наклона светильника.
Конструкция

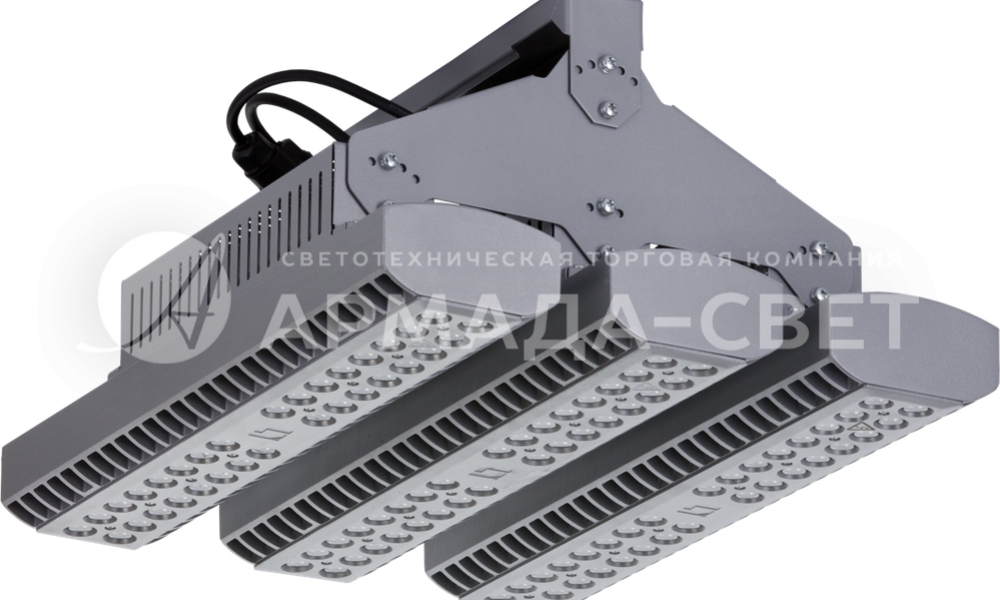

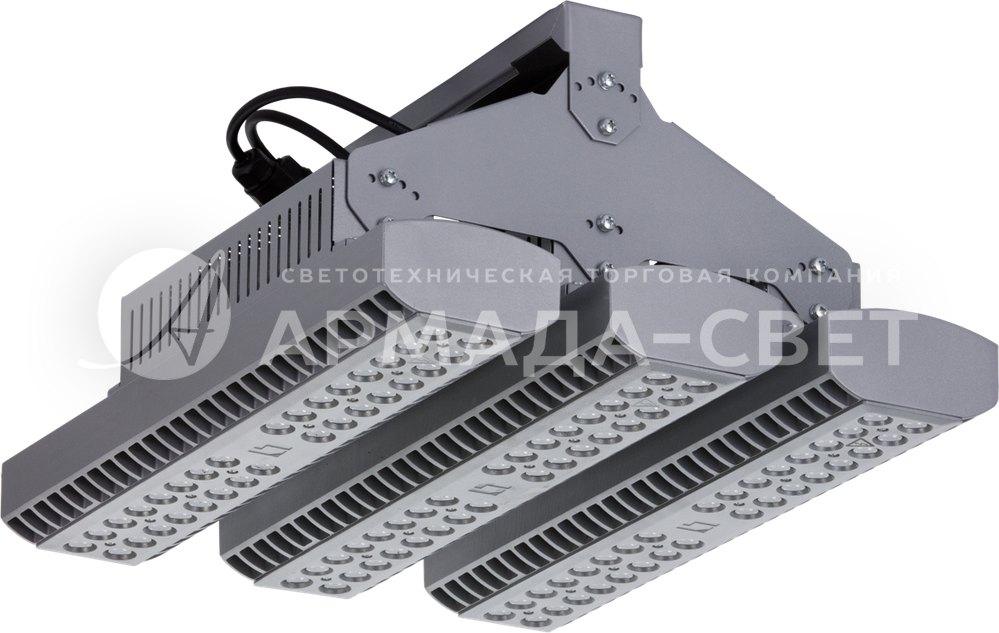

Светильник в зависимости от мощности может состоять из одного, двух либо трех стандартных светодиодных модулей. Светодиодный модуль имеет корпус, изготовленный из литого алюминиевого сплава без примесей меди, окрашенный краской цвета металлик, в котором смонтированы светодиодные матрицы с вторичной оптикой и источник питания, от которого выведен провод с взрывозащищенным коннектором для подключения к сети.
Оптическая часть
Линзы из ПММА с различными углами рассеивания.
Маркировка взрывозащиты
2 Ex nA II T6 Gc X/Ex tc IIIC T80° Dc X – для светильников мощностью 75 Вт, 100 Вт; 2 Ex nA II T5 Gc X/Ex tc IIIC T100° Dc X – для светильников мощностью 150 Вт, 200 Вт, 225 Вт, 300 Вт.
Характеристики
Взрывозащита обеспечивается видами защиты «nA», «t». Зоны применения: по газу – 2; по пыли – 22 по ГОСТ Р МЭК 60079. Подключение с помощью взрывозащищенного коннектора, кабель 3х0,75-4 мм2 (L+N+PE) c винтовой фиксацией жил. Для модификаций HB LED 152, HB LED 228 предусмотрено транзитное подключение. Встроенный источник питания. Диаметр питающего кабеля: 6-12 мм. Внутреннее и внешнее заземление, винты М5х1,5.
Комплектация
В комплект поставки входят коннекторы для подвода питания.
Комплект поставки:
Светильник, шт. 1
Технический паспорт, шт. 1
Упаковка, шт. 1

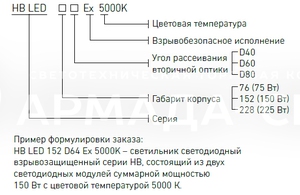

Структура условного обозначения
КСС

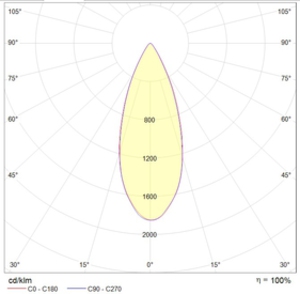

HB LED 75 D40 Ex 5000K

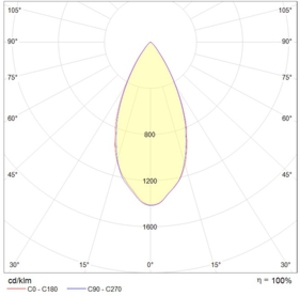

HB LED 75 D60 Ex 5000K

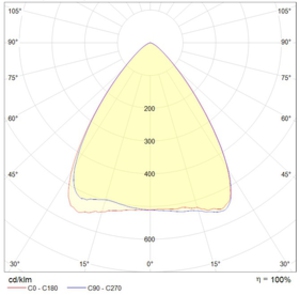

HB LED 75 D80 Ex 5000K

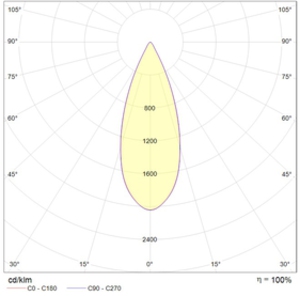

HB LED 100 D40 Ex 5000K

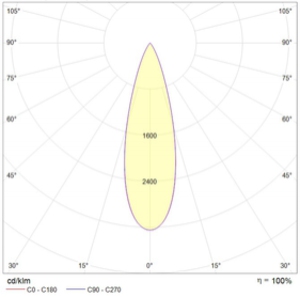

HB LED 200 D30 Ex 5000K

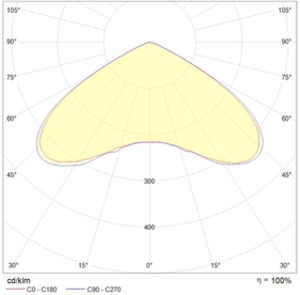

HB LED 200 D100 Ex 5000K

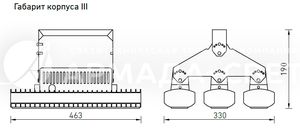

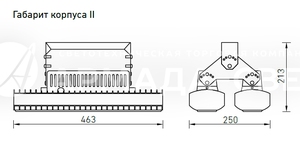

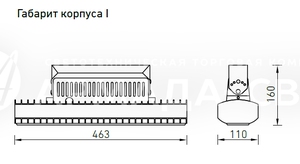

Габаритные размеры
Таблица модификаций светильника
| Название | Артикул | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес |
|---|---|---|---|---|---|---|---|
| HB LED 40 Ex 5000K with pole mounting | 1224002390 | 4000 лм | 40 Вт | 100 | 645 мм | 110 мм | 5,250 кг |
| HB LED 60 Ex 5000K with pole mounting | 1224002400 | 6450 лм | 56 Вт | 115 | 645 мм | 110 мм | 5,250 кг |
| HB LED 75 D80 Ex 5000K | 1224001590 | 8550 лм | 71 Вт | 120 | 465 мм | 109 мм | 3,500 кг |
| HB LED 75 D40 Ex 5000K | 1224001730 | 8000 лм | 72 Вт | 111 | 465 мм | 109 мм | 3,500 кг |
| HB LED 75 D60 Ex 5000K | 1224001600 | 8000 лм | 72 Вт | 111 | 180 мм | 109 мм | 3,500 кг |
| HB LED 80 Ex 5000K with pole mounting | 1224002410 | 8200 лм | 75 Вт | 109 | 645 мм | 110 мм | 5,250 кг |
| HB LED 100 Ex 5000K with pole mounting | 1224002420 | 12000 лм | 107 Вт | 112 | 645 мм | 110 мм | 5,250 кг |
| HB LED 100 D40 Ex 5000K | 1224001610 | 10000 лм | 109 Вт | 92 | 465 мм | 109 мм | 3,500 кг |
| HB LED 100 D60 Ex 5000K | 1224001620 | 10000 лм | 109 Вт | 92 | 463 мм | 109 мм | 2,900 кг |
| HB LED 100 D80 Ex 5000K | 1224001560 | 10000 лм | 109 Вт | 92 | 463 мм | 109 мм | 2,900 кг |
| HB LED 150 D80 Ex 5000K | 1224001570 | 17300 лм | 141 Вт | 123 | 463 мм | 249 мм | 7,500 кг |
| HB LED 150 D40 Ex 5000K | 1224001630 | 16000 лм | 144 Вт | 111 | 465 мм | 250 мм | 7,500 кг |
| HB LED 150 D60 Ex 5000K | 1224001640 | 16000 лм | 144 Вт | 111 | 465 мм | 250 мм | 7,500 кг |
| HB LED 200 D100 Ex 5000K | 1224001340 | 21500 лм | 215 Вт | 100 | 465 мм | 250 мм | 7,500 кг |
| HB LED 200 D30 Ex 5000K | 1224001350 | 14000 лм | 215 Вт | 65 | 463 мм | 220 мм | 5,600 кг |
| HB LED 200 D40 Ex 5000K | 1224001650 | 14000 лм | 215 Вт | 65 | 463 мм | 220 мм | 5,600 кг |
| HB LED 200 D60 Ex 5000K | 1224001660 | 21500 лм | 215 Вт | 100 | 465 мм | 250 мм | 7,500 кг |
| HB LED 200 D80 Ex 5000K | 1224001580 | 14000 лм | 215 Вт | 65 | 463 мм | 220 мм | 5,600 кг |
| HB LED 225 D60 Ex 5000K | 1224001680 | 25100 лм | 217 Вт | 116 | 463 мм | 389 мм | 11,000 кг |
| HB LED 225 D40 Ex 5000K | 1224001670 | 24200 лм | 220 Вт | 110 | 463 мм | 389 мм | 11,000 кг |
| HB LED 225 D80 Ex 5000K | 1224001690 | 24200 лм | 220 Вт | 110 | 463 мм | 389 мм | 11,000 кг |
| HB LED 300 D40 Ex 5000K | 1224001700 | 30000 лм | 325 Вт | 92 | 463 мм | 329 мм | 8,600 кг |
| HB LED 300 D60 Ex 5000K | 1224001710 | 30000 лм | 325 Вт | 92 | 463 мм | 329 мм | 8,600 кг |
| HB LED 300 D80 Ex 5000K | 1224001720 | 30000 лм | 325 Вт | 92 | 463 мм | 389 мм | 11,000 кг |
