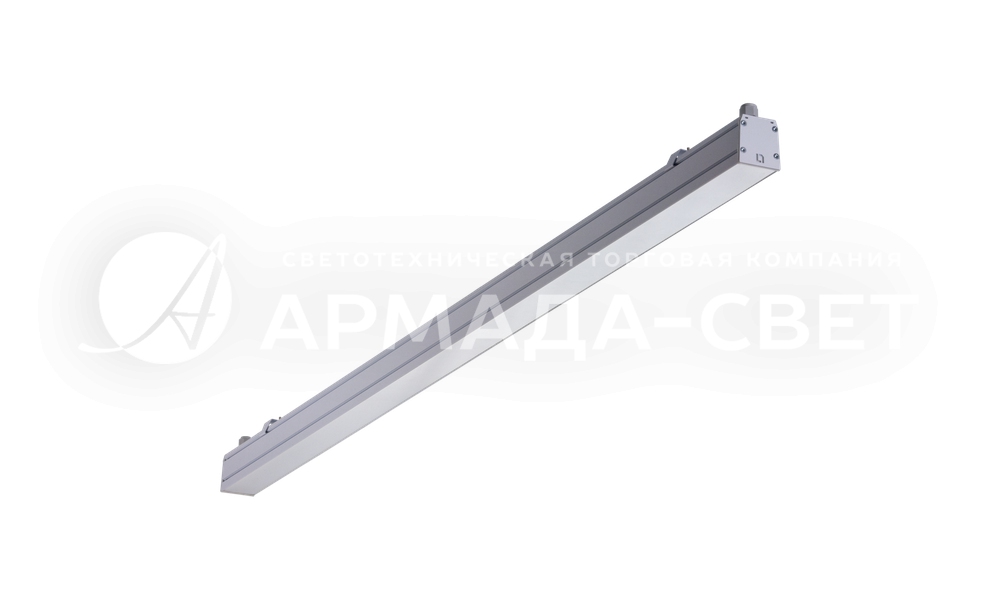

LED MALL ECO Светодиодный линейный светильник
Область применения: Гипер- / супермаркеты; Складские объекты
- Артикул производителя: LED MALL ECO
- Габаритные размеры: см. чертёж
- Гарантийный срок: 36 мес.
- Индекс цветопередачи (Ra): >80
- Источник света: Светодиоды (LED)
- Класс защиты IP: IP54
- Класс защиты по току: I
- Климат.зона ГОСТ 15150: УХЛ4
- Коэффициент мощности: > 0,98
- Мощность (Вт): 38-148
- Номинальное напряжение (В): 230
- Пульсации, не более (%): 5
- Световой поток (лм): 4100-16000
- Температура эксплуатации (°C): от -20 до +40
- Цветовая температура (К): 4000
Цена: по запросу
* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.
Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:
Описание
Светодиодные пылевлагозащищенные светильники серии LED MALL ECO IP54 в компактном корпусе из экструдированного алюминия - это эффективная альтернатива магистральным системам на люминесцентных лампах. Высокие световые потоки, эффективность, достигающая 120 лм/Вт, наличие двух вариантов КСС, высокое значение CRI, возможность создания протяженных световых линий существенно расширяют сферу применения приборов серии, позволяя использовать их как в торговых залах крупноформатного и среднеформатного ритейла, так и в подсобных и складских помещениях.
Установка
Крепление на поверхность потолка на скобы или на подвесах. При стыковке светильников в линию используется скоба соединительная LED MALL ECO (1 шт на каждое соединение). Для герметичного электрического соединения и для подключения питания используется кабельный соединитель THB. Минимально необходимое число подвесов при установке в линию - 1 комплект подвеса/скоб на 1 светильник. Кабельный соединитель, комплект скоб для установки на опорную поверхность LED MALL ECO или комплект подвеса LED MALL ECO поставляются отдельно.
Конструкция
Корпус из экструдированного алюминия, покрытый белой порошковой краской. Источник питания установлен в корпусе.
Оптическая часть
Опаловый рассеиватель или линза из ПММА. Тип светодиодов: SMD.
Комплектация
Светильник поставляется без подвесов и соединительных элементов.Комплекты крепления для установки на опорную поверхность/на подвес и скобы соединения заказываются отдельно. Минимально необходимое число креплений/подвесов - 1 комплект на 1 светильник длиной 1,5 метра или 2 комплекта на 1 светильник длиной 3 метра.
Схемы подключения

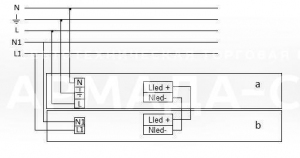

Схема подключения светильника к питающей сети с блоком резервного питания (на рис. а - светильник, b - блок резервного питания)

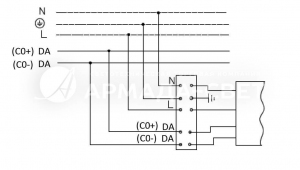

Схема подключения светильника к питающей сети с регулируемым драйвером по системе 1-10 V или по системе DALI

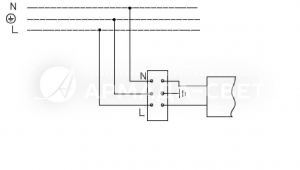

Схема подключения светильника к питающей сети
КСС
LED MALL ECO 35 D30 IP54 4000K
LED MALL ECO 35 IP54 4000K
LED MALL ECO 70 D30 IP54 4000K
LED MALL ECO 70 IP54 4000K
Габаритные размеры
Таблица модификаций светильника
| Название | Артикул | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес |
|---|---|---|---|---|---|---|---|
| LED MALL ECO 35 D30 IP54 4000K | 1598000550 | 4800 лм | 38 Вт | 126 | 1500 мм | 53 мм | 3,400 кг |
| LED MALL ECO 35 IP54 4000K | 1598000510 | 4100 лм | 38 Вт | 108 | 1500 мм | 53 мм | 3,000 кг |
| LED MALL ECO 35 IP54 EM 4000K | 1598000700 | 4100 лм | 38 Вт | 108 | 1500 мм | 53 мм | 4,300 кг |
| LED MALL ECO 35 IP54 HFR 4000K | 1598001220 | 4100 лм | 38 Вт | 108 | 1500 мм | 53 мм | 3,000 кг |
| LED MALL ECO 35 S IP54 4000K | 1598000590 | 4300 лм | 39 Вт | 110 | 1500 мм | 53 мм | 3,000 кг |
| LED MALL ECO 70 IP54 4000K | 1598000460 | 8150 лм | 70 Вт | 116 | 1500 мм | 53 мм | 3,100 кг |
| LED MALL ECO 70 IP54 EM 4000K | 1598000470 | 8150 лм | 70 Вт | 116 | 1500 мм | 55 мм | 4,300 кг |
| LED MALL ECO 70 S IP54 4000K | 1598000580 | 8150 лм | 70 Вт | 116 | 1500 мм | 53 мм | 3,100 кг |
| LED MALL ECO 70 S IP54 EM 4000K | 1598000570 | 8150 лм | 70 Вт | 116 | 1500 мм | 55 мм | 4,300 кг |
| LED MALL ECO 2х35 IP54 4000K | 1598000520 | 8100 лм | 74 Вт | 109 | 3000 мм | 55 мм | 6,700 кг |
| LED MALL ECO 70 D30 IP54 4000K | 1598000490 | 8900 лм | 74 Вт | 120 | 1500 мм | 53 мм | 3,500 кг |
| LED MALL ECO 70 D30 IP54 EM 4000K | 1598000480 | 8900 лм | 74 Вт | 120 | 1500 мм | 55 мм | 4,700 кг |
| LED MALL ECO 70 D30 IP54 /main line harness/ 4000K | 1598000620 | 8900 лм | 74 Вт | 120 | 1500 мм | 53 мм | 3,500 кг |
| LED MALL ECO 70 IP54 3000K | 1598000610 | 7300 лм | 74 Вт | 99 | 1500 мм | 53 мм | 3,100 кг |
| LED MALL ECO 2x70 IP54 /main line harness/ 4000K | 2598000180 | 16000 лм | 148 Вт | 108 | 3000 мм | 55 мм | 7,100 кг |
| LED MALL ECO 2х70 IP54 4000K | 1598000640 | 16000 лм | 148 Вт | 108 | 3000 мм | 55 мм | 7,100 кг |
Аксессуары
| Название | Изображение | Кол-во на одну модель | Артикул | Вес, кг |
|---|---|---|---|---|
| Ceiling bracket LED MALL ECO | |
1 | 2598000120 | 0.0057 |
| Suspension kit LED MALL ECO | |
1 | 2598000130 | 0.13 |
| Bracket connecting LED MALL ECO | |
1 | 2598000140 | 0.06 |
