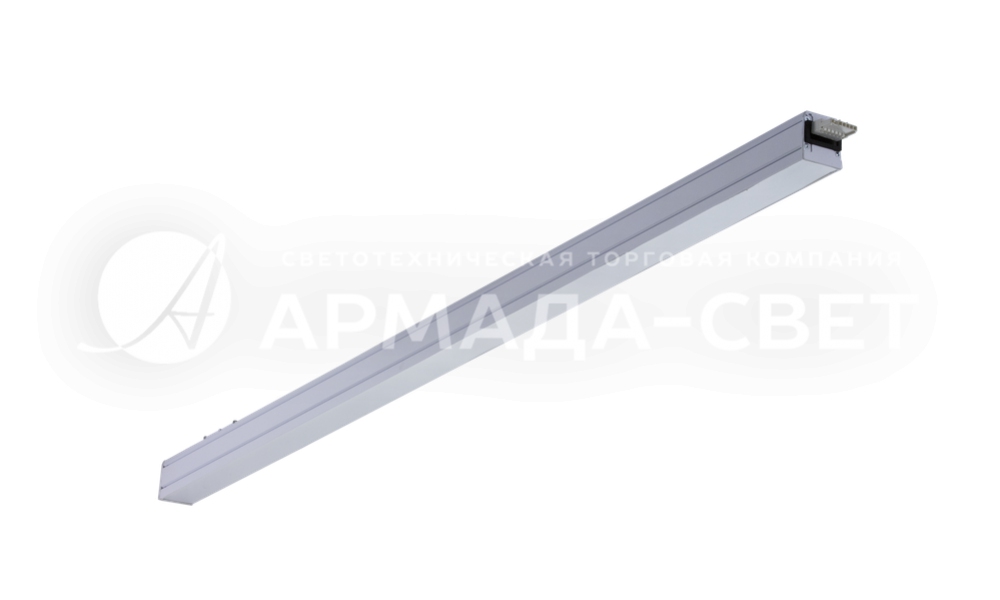

LED MALL LINE Светодиодный магистральный светильник
Область применения: Гипер- / супермаркеты; Складские объекты
- Артикул производителя: LED MALL LINE
- Габаритные размеры: см. чертёж
- Гарантийный срок: 36 мес.
- Индекс цветопередачи (Ra): >80
- Источник света: Светодиоды (LED)
- Класс защиты IP: IP54
- Класс защиты по току: I
- Климат.зона ГОСТ 15150: УХЛ2
- Коэффициент мощности: > 0,98
- Мощность (Вт): 35-150
- Номинальное напряжение (В): 230
- Пульсации, не более (%): 5
- Световой поток (лм): 4000-16000
- Температура эксплуатации (°C): от -25 до +40
- Цветовая температура (К): 3000-5000
Цена: по запросу
* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.
Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:
Описание
Светодиодные пылевлагозащищенные светильники для создания непрерывных световых линий, являющиеся прямой заменой классическим магистральным системам на люминесцентных лампах. Возможность создания протяженных световых линий различной геометрии, простота и легкость монтажа, а также сооответствие высоким требованиям, предъявляемым к качеству света и стандартам ГОСТ (ЭМС, отсутствие пульсаций) делают этот продукт идеальным решением для крупноформатного и среднеформатного ритейла.
Установка
Крепление на поверхность потолка на скобы или на подвесах. Минимально необходимое число подвесов при установке в линию - 1 комплект подвеса/скоб на один 1,5-метровый светильник и 2 комплекта подвеса/скоб на один 3-метровый светильник. Электрическое соединение светильников осуществляется при помощи коннекторов, установленных в торцах приборов, механическое соединение - при помощи соединительных скоб. Подвод питания осуществляется при помощи Комплекта питания LED MALL LINE.
Конструкция
Корпус из экструдированного алюминия, покрытый белой порошковой краской. Источник питания установлен в корпусе.
Оптическая часть
Опаловый рассеиватель или линза из ПММА. Тип светодиодов: SMD.
Комплектация
Комплект скоб для установки на опорную поверхность, комплект подвеса и комплект ввода питания поставляются отдельно. Соединительные скобы входят в комплект поставки.
Схемы подключения
(35W EM)
(70W EO)
(70W; 2x70W; 35W; 2x35W)
КСС
LED MALL LINE 2x35 D30 IP54
LED MALL LINE 35 D90 IP54
LED MALL LINE 70 D30 IP54
LED MALL LINE 70 D60 IP54
LED MALL LINE 70 D90 IP54
Габаритные размеры
Таблица модификаций светильника
| Название | Артикул | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес |
|---|---|---|---|---|---|---|---|
| LED MALL LINE 35 D90 IP54 /main line harness/ 3000K | 1598001270 | 4000 лм | 35 Вт | 114 | 1500 мм | 55 мм | 3,000 кг |
| LED MALL LINE 35 D90 IP54 /main line harness/ 4000K | 1598000960 | 4000 лм | 35 Вт | 114 | 1500 мм | 55 мм | 3,000 кг |
| LED MALL LINE 70 D90 IP54 /main line harness/ 4000K | 1598000940 | 8000 лм | 70 Вт | 114 | 1500 мм | 55 мм | 3,000 кг |
| LED MALL LINE 70 D60 IP54 /main line harness/ 4000K | 1598001310 | 9450 лм | 73 Вт | 129 | 1500 мм | 55 мм | 3,100 кг |
| LED MALL LINE 70 D30 IP54 /main line harness/ 4000K | 1598000950 | 8900 лм | 74 Вт | 120 | 1500 мм | 55 мм | 3,100 кг |
| LED MALL LINE 70 D90 IP54 /main line harness/ 3000K | 1598001280 | 8000 лм | 74 Вт | 108 | 1500 мм | 55 мм | 3,000 кг |
| LED MALL LINE 2x35 D30 IP54 /main line harness/ 4000K | 1598000990 | 8100 лм | 75 Вт | 108 | 3000 мм | 55 мм | 6,500 кг |
| LED MALL LINE 2x35 D90 IP54 /main line harness/ 4000K | 1598000980 | 8000 лм | 75 Вт | 107 | 3000 мм | 55 мм | 6,500 кг |
| LED MALL LINE 2x70 D30 IP54 /main line harness/ 4000K | 1598000930 | 16000 лм | 148 Вт | 108 | 3000 мм | 55 мм | 6,500 кг |
| LED MALL LINE 2x70 D90 IP54 /main line harness/ 5000K | 1598001140 | 16000 лм | 148 Вт | 108 | 3000 мм | 55 мм | 6,500 кг |
| LED MALL LINE 2x70 D30 IP54 /main line harness/ 5000K | 1598001130 | 16000 лм | 150 Вт | 107 | 3000 мм | 55 мм | 6,500 кг |
| LED MALL LINE 2x70 D90 IP54 /main line harness/ 3000K | 1598000730 | 16000 лм | 150 Вт | 107 | 3000 мм | 55 мм | 6,500 кг |
| LED MALL LINE 2x70 D90 IP54 /main line harness/ 4000K | 1598000720 | 16000 лм | 150 Вт | 107 | 3000 мм | 55 мм | 6,500 кг |
Аксессуары
| Название | Изображение | Кол-во на одну модель | Артикул | Вес, кг |
|---|---|---|---|---|

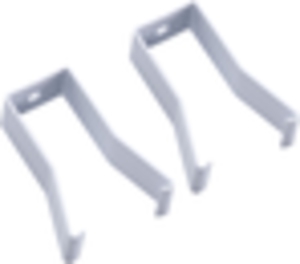

| Ceiling bracket LED MALL ECO | |
1 | 2598000120 | 0.0057 |

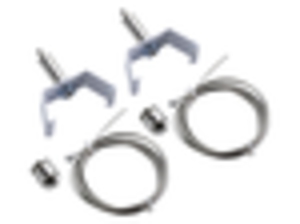

| Suspension kit LED MALL ECO | |
1 | 2598000130 | 0.13 |

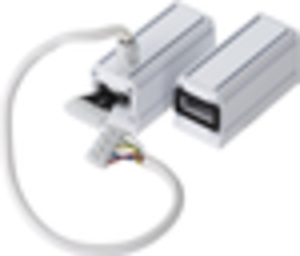

| Power supply set LED MALL LINE | |
1 | 2598000240 | 0.7 |
Галерея
