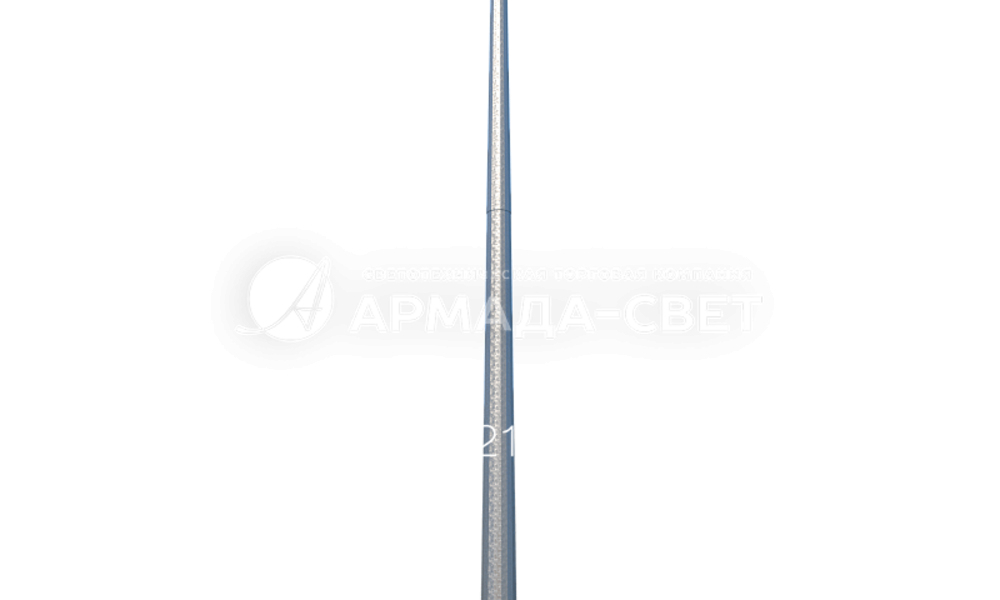

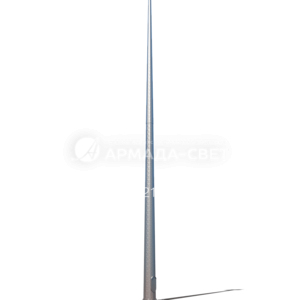

МГСК-КТ Высокомачтовые опоры со стационарной короной
Область применения: предназначены для освещения пространств с относительно большой площадью
- Назначение опоры: Мачта освещения, Высокомачтовая
- Высота (м): 20-30
- Вес (кг): 880-3020
- Тип опоры: ВМОС
- Форма ствола опоры: Граненая
- Способ установки: Фланцевая
- Материал: Лиcтoвoй пpoкaт
- Покрытие: Горячее цинкование
- Подвод кабеля: Подземный
- Количество крепежных отверстий: 12-18
- Размер фланца (мм): 1000
- Артикул производителя: МГСК-КТ
Цена: от 256 520 ₽ *
* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.
Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:
Видеоответы на частые вопросы
Описание
Высокомачтовые опоры представляют собой свободностоящую (без оттяжек) конструкцию высотой от 16 до 30 и более метров. Предназначены для освещения пространств с относительно большой площадью. Ствол опоры выполнен составным из нескольких частей. Части представляют из себя многогранные полые стойки сужающиеся к верху. Сборка ствола мачты происходит последовательной стяжкой секций с посадкой одна в другую на величину от 0,6 до 1,5 м (в зависимости от типо размера и нагрузки).
Высокомачтовые опоры со стационарной короной имеют обширный спектр применения благодаря разнообразной конструкции площадок и кронштейнов для размещения оборудования. На ствол опоры возможна установка лестниц и площадок для обслуживания осветительного оборудования. Стандартный шаг площадок для отдыха 10-12,5 м, при необходимости он может быть увеличен, увеличенный шаг должен быть указан в заказе.
Опоры МГСК не комплектуются электрооборудованием, оно подбирается и заказывается отдельно.
Конфигурация опор подбирается в зависимости от конкретных условий из стандартного ряда или проектируется индивидуально при невозможности применения типовых решений.
Материал изготовления: для основных элементов опор применяются листовой горячекатанный и холоднокатанный прокат ГОСТ 19903, ГОСТ 19904, а также различный фасонный прокат. Материал проката СтЗ ГОСТ 380 и 09Г2С ГОСТ 19281. Расчетная температура района эксплуатации в стандартном исполнении ≥ -45°С.
Покрытие мачт выбирается в зависимости от условий эксплуатации и эстетических соображений. Мачты защищаются от коррозии методом горячего цинкования ГОСТ 9.307-89. Этот вид покрытия не является декоративным и имеет только функциональное назначение. При необходимости придания опорам определенного цвета или получения равномерного однотонного покрытия дополнительно после горячего цинкования на опоры наносится полимерно-порошковое или лакокрасочное покрытие.
Мачты со стационарной короной МГСК изготавливаются в соответствии с ТУ 5260-006-61553457-2016.

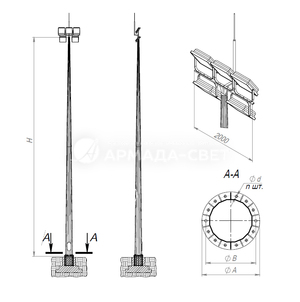

Габаритные размеры
Таблица модификаций опоры МГСК-КТ
| Наименование | Цена | H | n | масса опоры | Наветренная площадь оборудования | Нагрузки на фундамент | Анкерный блок | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I | II | III | IV | V | VI | VII | ||||||||||||||||
| М2 | кол-во ОП | М2 | кол-во ОП | М2 | кол-во ОП | М2 | кол-во ОП | М2 | кол-во ОП | М2 | кол-во ОП | М2 | кол-во ОП | N, т | P, т | Mx, т*м | ||||||
| МГСК-20-КТ-А | 256 520 ₽ | 20 | 12,0 | 880 | 2,5 | 5 | 2,5 | 5 | 2,5 | 5 | 2,5 | 5 | 0,97 | 1,08 | 13,7 | АБ-М30х1000-12-580 | ||||||
| МГСК-20-КТ-Б | 274 010 ₽ | 20 | 14,0 | 940 | 2,25 | 5 | 1,5 | 5 | 1,03 | 1,25 | 16,6 | АБ-М30х1000-14-640 | ||||||||||
| МГСК-20-КТ-В | 326 480 ₽ | 20 | 16,0 | 1120 | 2,25 | 5 | 1,5 | 5 | 1,23 | 1,73 | 22 | АБ-М30х1000-16-710 | ||||||||||
| МГСК-25-КТ-А | 352 715 ₽ | 25 | 14,0 | 1210 | 2,5 | 5 | 2,25 | 5 | 1,25 | 5 | 1,33 | 1,23 | 19,1 | АБ-М30х1000-14-660 | ||||||||
| МГСК-25-КТ-Б | 396 440 ₽ | 25 | 16,0 | 1360 | 2,5 | 5 | 1,5 | 5 | 1,50 | 1,73 | 26,2 | АБ-М30х1000-16-760 | ||||||||||
| МГСК-25-КТ-В | 545 105 ₽ | 25 | 16,0 | 1870 | 2,5 | 5 | 1,5 | 5 | 2,06 | 2,42 | 36,9 | АБ-М36х1000-16-810 | ||||||||||
| МГСК-25-КТ-Г | 588 830 ₽ | 25 | 12,0 | 2020 | 2,5 | 5 | 1,25 | 5 | 0,75 | 3 | 2,22 | 3,06 | 44,6 | АБ-М42х1000-12-890 | ||||||||
| МГСК-30-КТ-А | 486 805 ₽ | 30 | 12,0 | 1670 | 2,5 | 5 | 2,5 | 5 | 1,75 | 5 | 1,84 | 1,58 | 27,7 | АБ-М36х1000-12-740 | ||||||||
| МГСК-30-КТ-Б | 612 150 ₽ | 30 | 16,0 | 2100 | 2,25 | 5 | 2,31 | 2,21 | 37,7 | АБ-М36х1000-16-810 | ||||||||||||
| МГСК-30-КТ-В | 801 625 ₽ | 30 | 16,0 | 2750 | 2,5 | 5 | 1,75 | 5 | 3,03 | 3,2 | 56,6 | АБ-М42х1000-16-930 | ||||||||||
| МГСК-30-КТ-Г | 880 330 ₽ | 30 | 18,0 | 3020 | 2,5 | 5 | 1,75 | 5 | 0,75 | 3 | 3,32 | 4,73 | 75 | АБ-М42х1000-18-1030 | ||||||||
