ВМОН-25 Высокомачтовые граненые опоры со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВМОН-25 Высокомачтовые граненые опоры со стационарной короной

+19

фото

Версия для печати

Область применения: Освещение больших открытых пространств, спортивных сооружений, аэропортов и морских портов, промышленных территорий с ограниченным доступом для обслуживания осветительных установок, складов, терминалов, горнолыжных склонов и спортивных площадок.

Назначение опоры: Высокомачтовая, Прожекторная, Мачта освещения
Высота (м): 25
Вес (кг): 800-2076
Тип опоры: ВМОН
Форма ствола опоры: Граненая
Нижний диаметр (мм): 700-1095
Способ установки: Фланцевая
Размер фланца (мм): 900-960
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 8-24
Количество световых приборов: 1-45
Количество секций: 2-5
Артикул производителя: ВМОН-25

В наличии

Цена: от 233 200 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ВМОН-25 – высотные мачтовые конструкции с неподвижной площадкой, на которой размещается светотехника и дополнительное оборудование. Опоры такого типа устанавливаются там, где необходимо освещение больших площадей и территорий: на стадионах, промышленных объектах, транспортных узлах и автомагистралях.

Опорная мачта состоит из нескольких секций, в верхней части столба размещается рама со светотехникой. Составные элементы конструкции изготавливаются из стальных листов, которые проходят гибку на специальных станках для получения граненой поверхности. Прожекторная опора обрабатывается горячим цинкованием для создания надежной защиты изделия от воздействия коррозии и прочих разрушающих факторов. Поверхность мачт может дополнительно окрашиваться по заказу клиента.

Для доступа и обслуживания светотехники конструкция опоры предполагает наличие лестниц, специальных площадок и ограждений. При установке металлоконструкции выполняется расчет параметров основания, в котором учитываются вес и высота изделия, особенности грунта, условия эксплуатации. Опора монтируется на закладной фундамент фланцевым способом, что гарантирует ее надежность и устойчивость.

Габаритные размеры и технические детали опор

Основные параметры опор ВМОН

Название	Цена	Обозначение	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Количество секций	Количество осветительных приборов	Вес	Высота
Название	ВМОН		D, мм	A, мм	B, мм	K, шт.	ОП	m, кг	H, м
ВМОН-25	605 154 ₽	ВМОН-25 л/о	700	900	800	3	30	2076	25
ВМОН-25	233 200 ₽	ВМОН-25 л	1095	960	3	28		800	25

Галерея

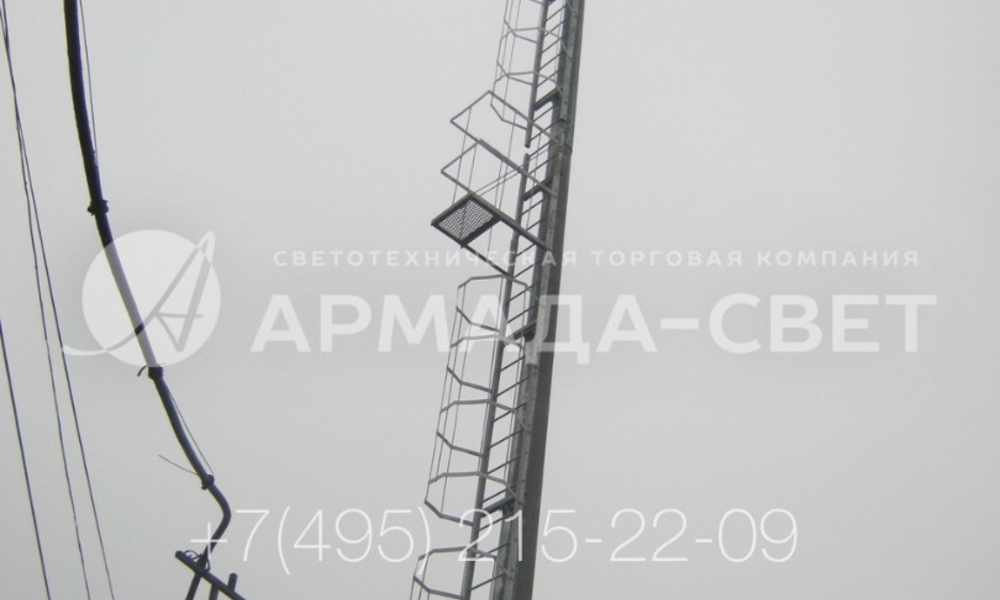

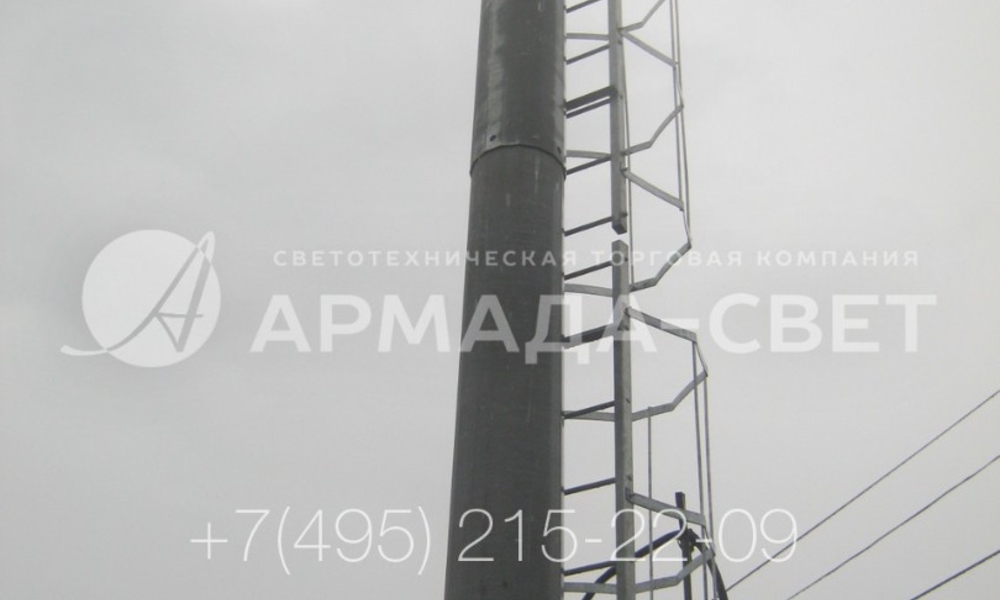

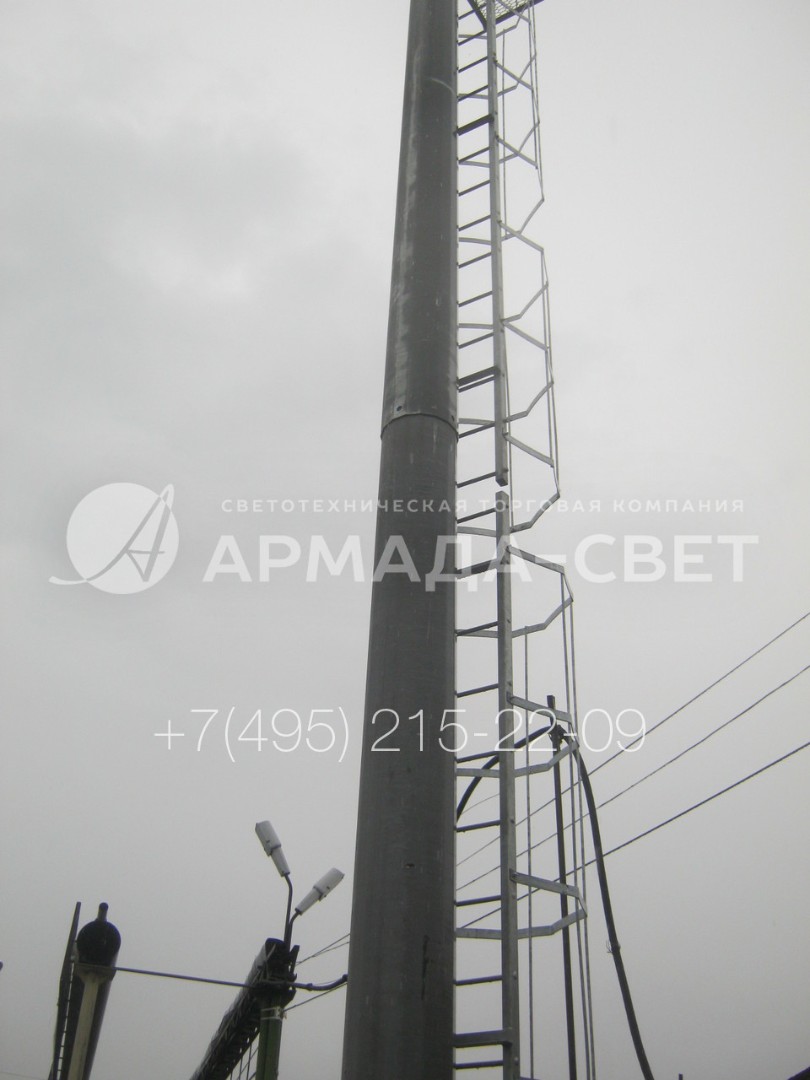

1) Ствол осветительной мачты со стационарной короной – модификация ВМОН-25 делается из листовой углеродистой стали. Она поставляется на производство в рулонах. Марка углеродистого проката и толщина определяется по типовой проектной документации. Возможен индивидуальный подбор материала в зависимости от климатических особенностей местности.

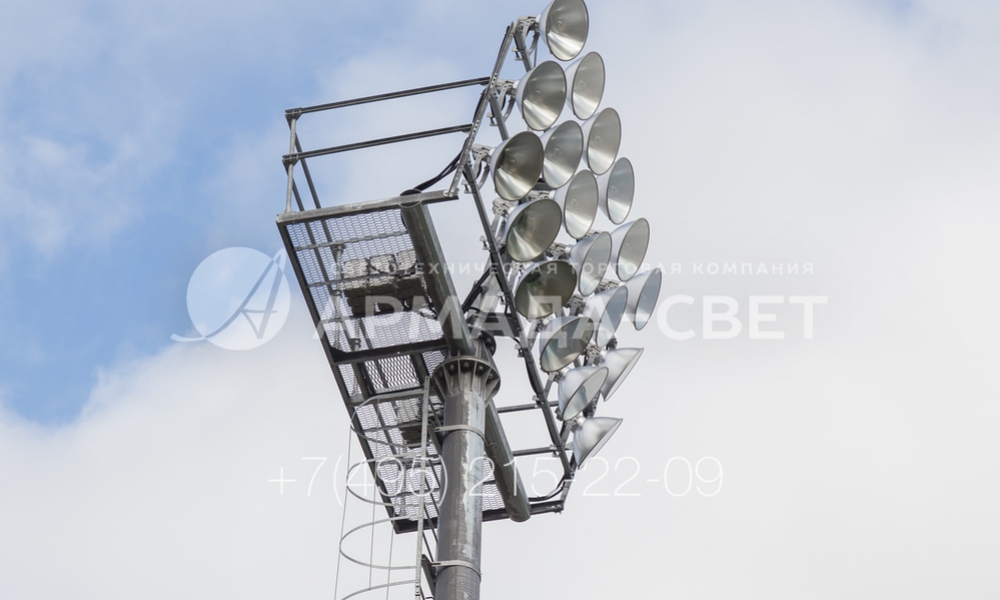

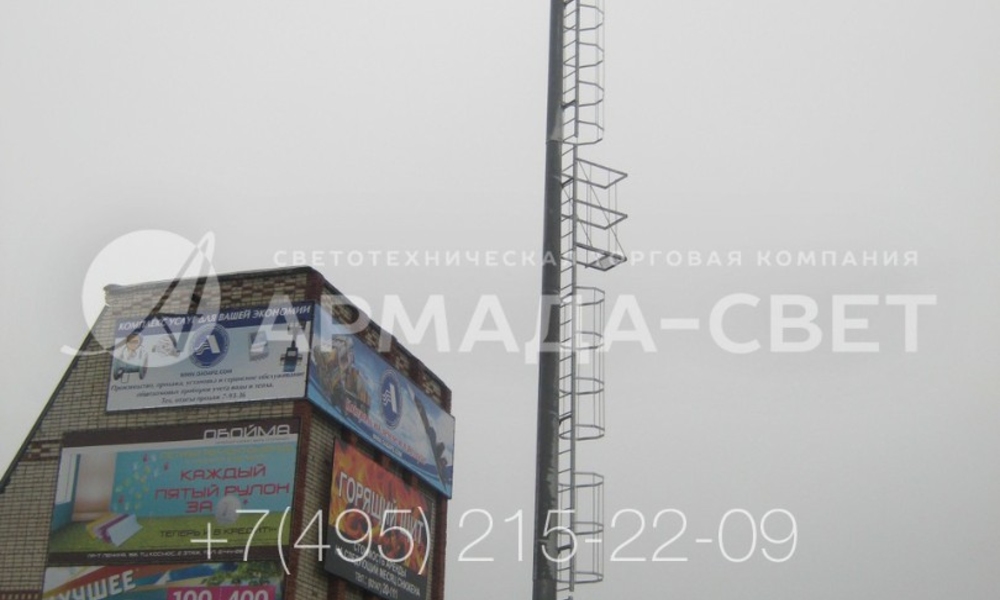

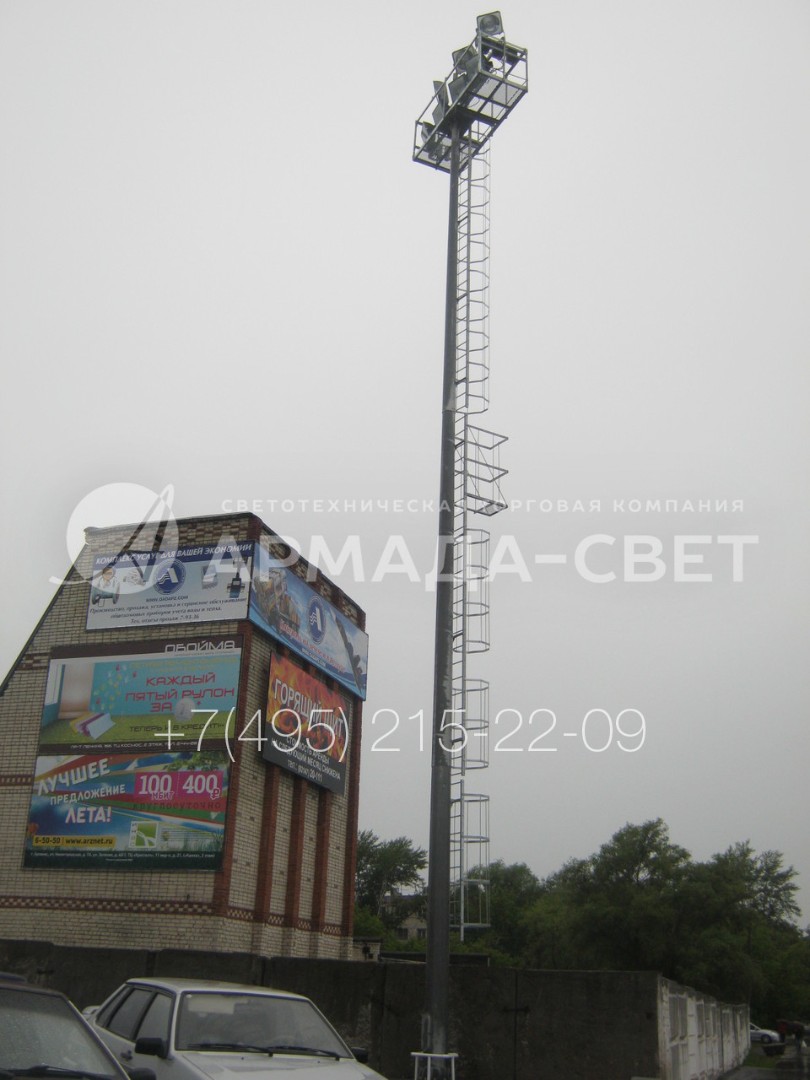

2) Высокомачтовая опора уличного освещения ВМОН отличается от обычной опоры высотой и повышенной несущей способностью. На ее оголовок можно установить не 1-4, а 10-20 световых приборов. При этом диаметр ствола остается маленьким, поэтому они занимают немного места на отведенном земельном участке.

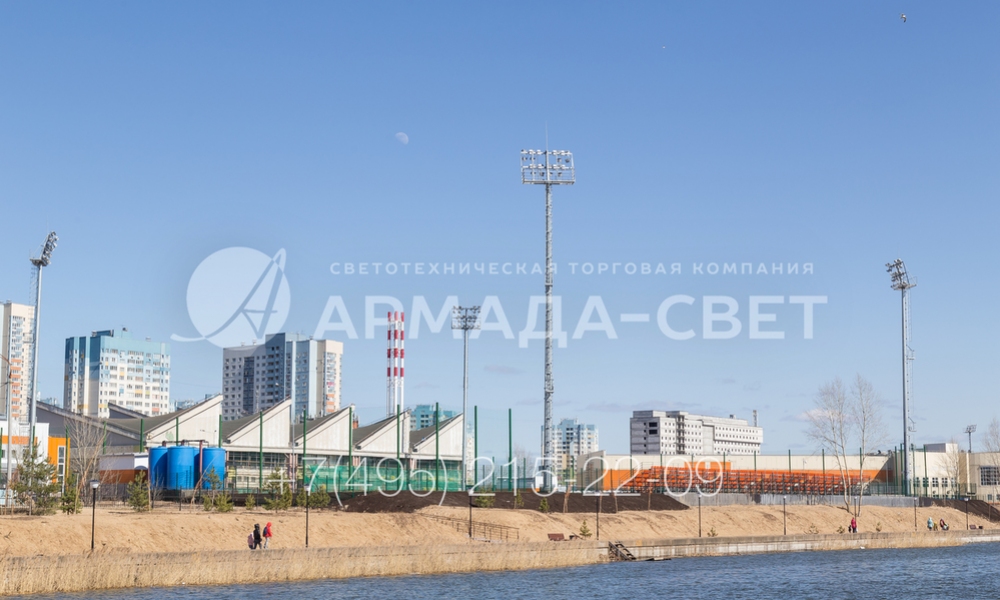

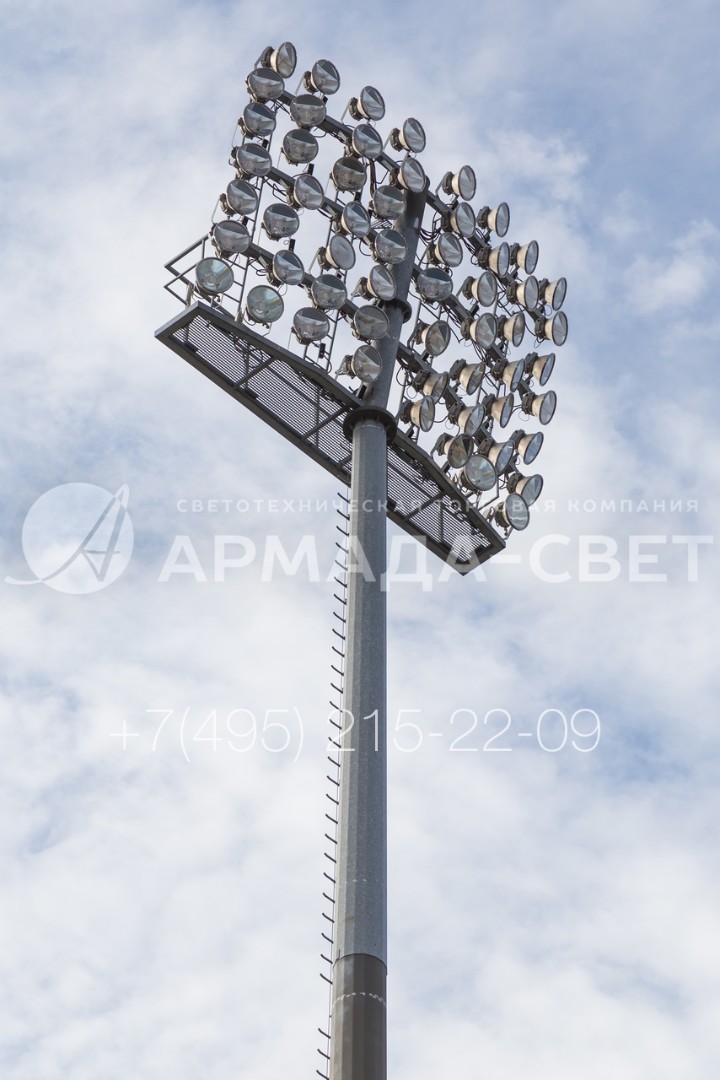

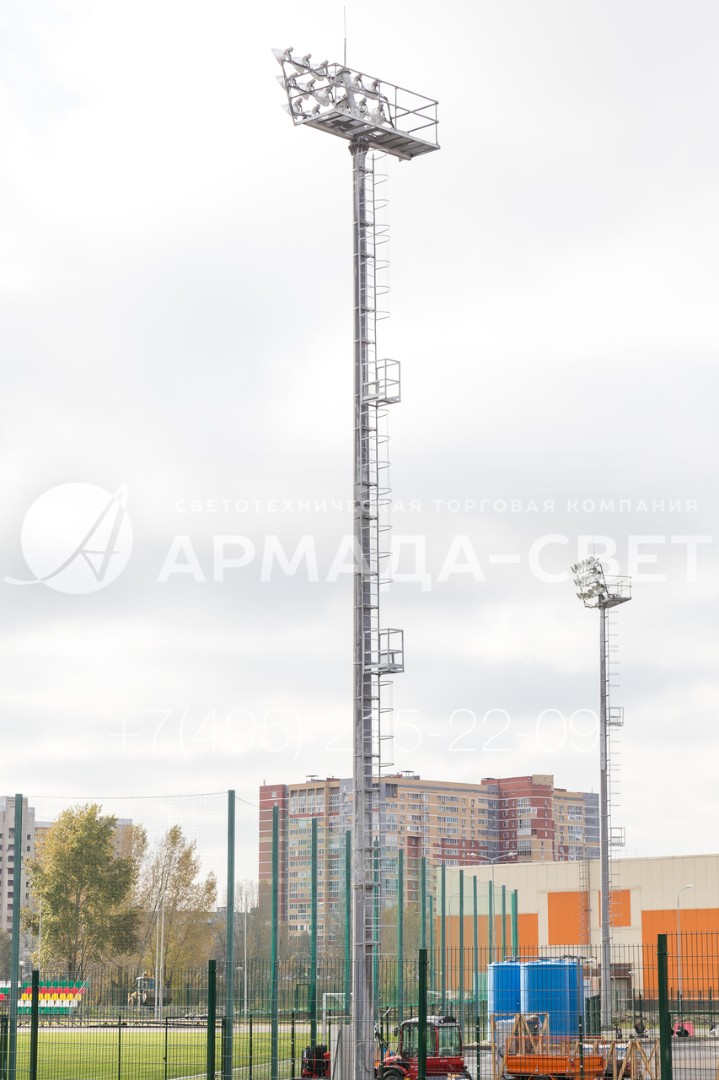

3) Представленная на фото мачта с прожекторами освещает технологическую площадку и парковку рядом с ней. Она делается из листовой стали, которая разрезается на детали с помощью плазменной резки. Так как управление раскройкой производится с помощью компьютерной программы, можно получить детали точной формы и избежать их доработки.

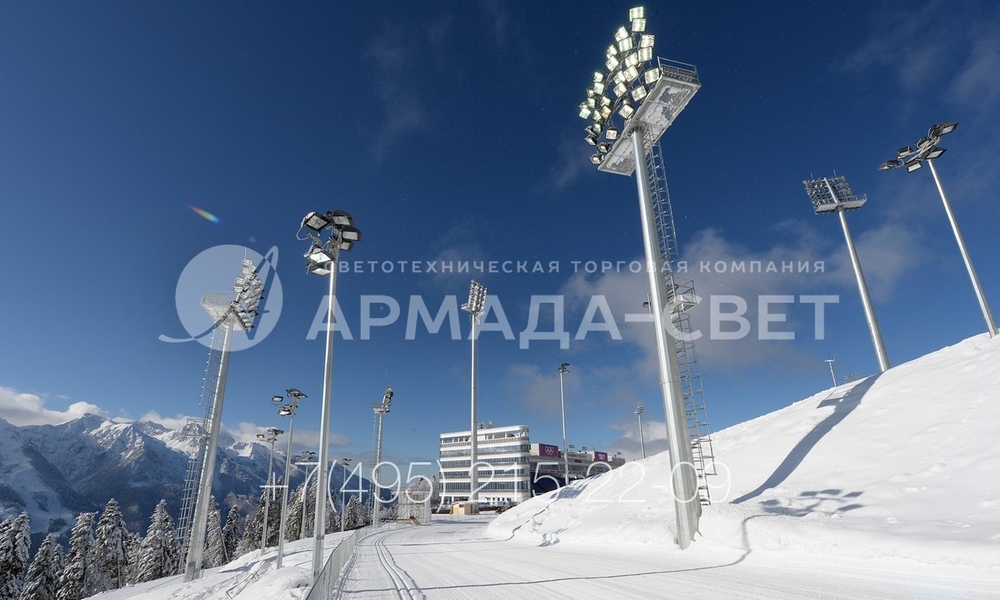

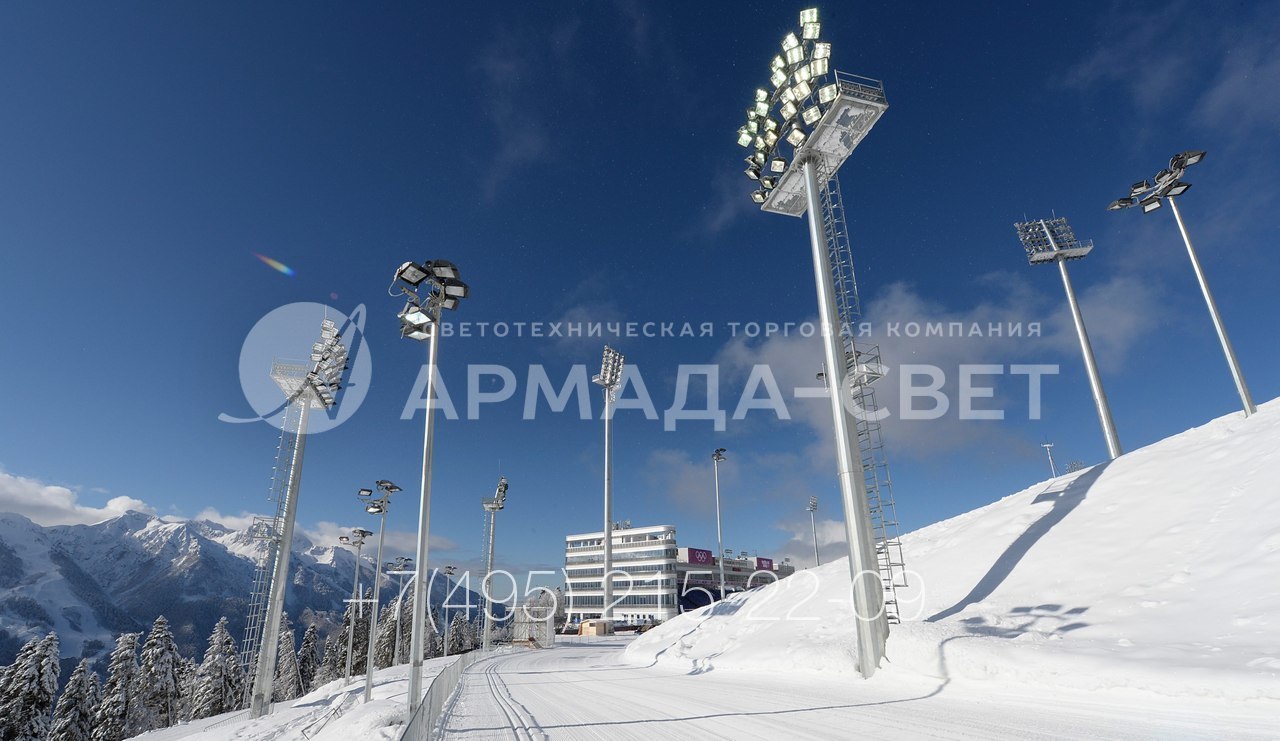

4) На фото мачты уличного освещения со стационарными коронами используются для освещения лыжной трассы и подъездной дороги к туристическому комплексу. При использовании изделий в условиях низких температур производитель изготавливает ствол из менее хрупкой стали, которая цинкуется для защиты от коррозии.

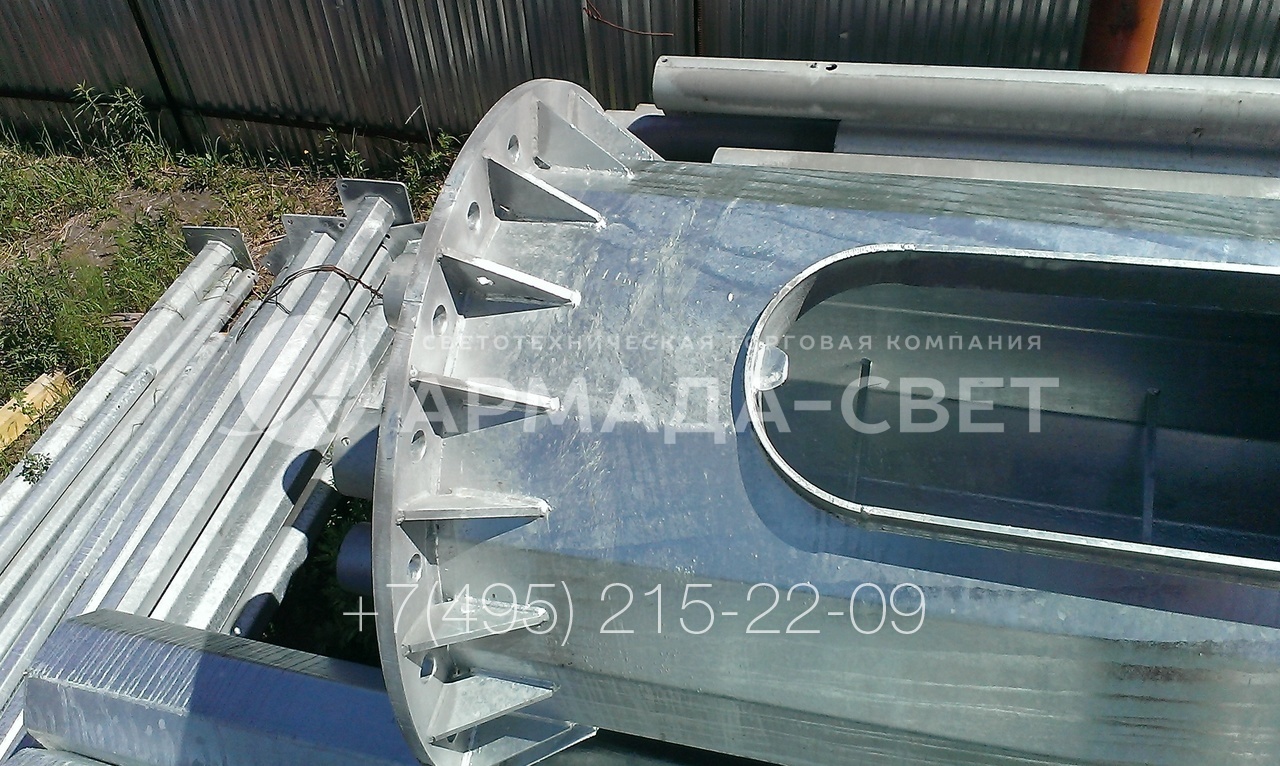

5) На фото изображен фланец мачты со стационарной короной, с помощью которого наземная часть конструкции фиксируется на анкерной закладной детали фундамента. Фланец у мачты имеет круглую форму, чтобы увеличить число точек крепления. Дополнительно подпятник зафиксирован с помощью приваренных треугольных косынок.

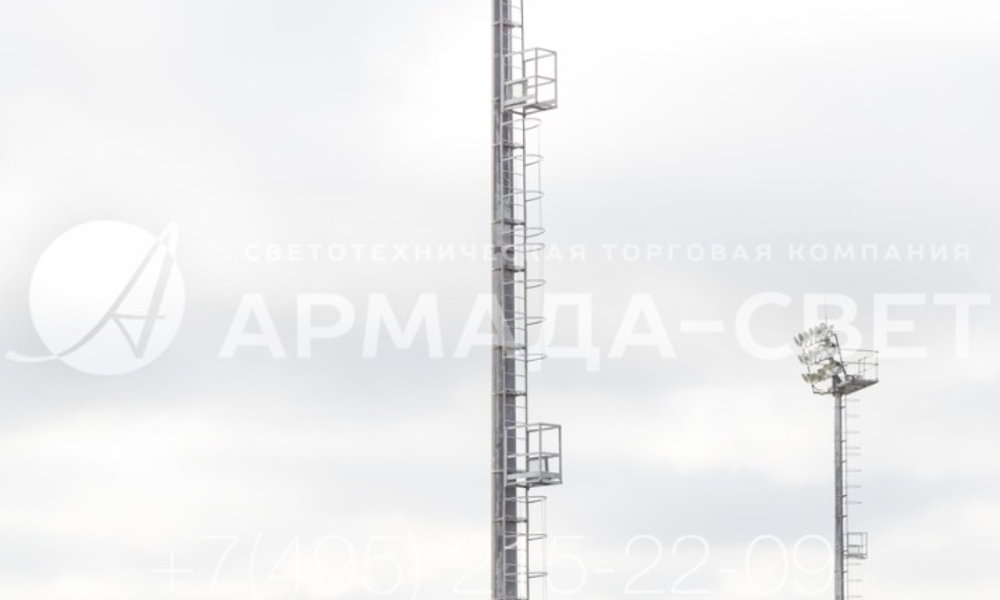

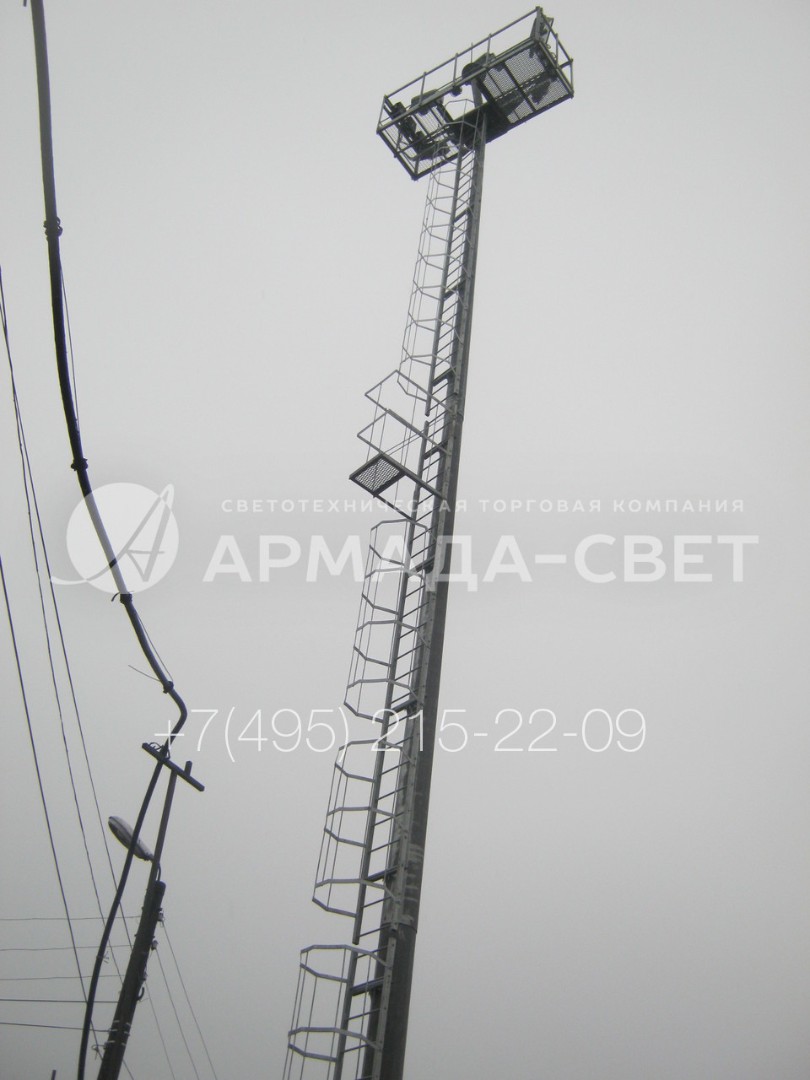

6) Осветительные мачты со стационарной короной ВМОН имеют ствол с граненым поперечным сечением. Чтобы придать конструкции такую форму заготовки из листовой стали обрабатываются на гидравлических прессах. Деформация листа стали происходит медленно, чтобы не нарушить внутреннюю структуру углеродистой стали.

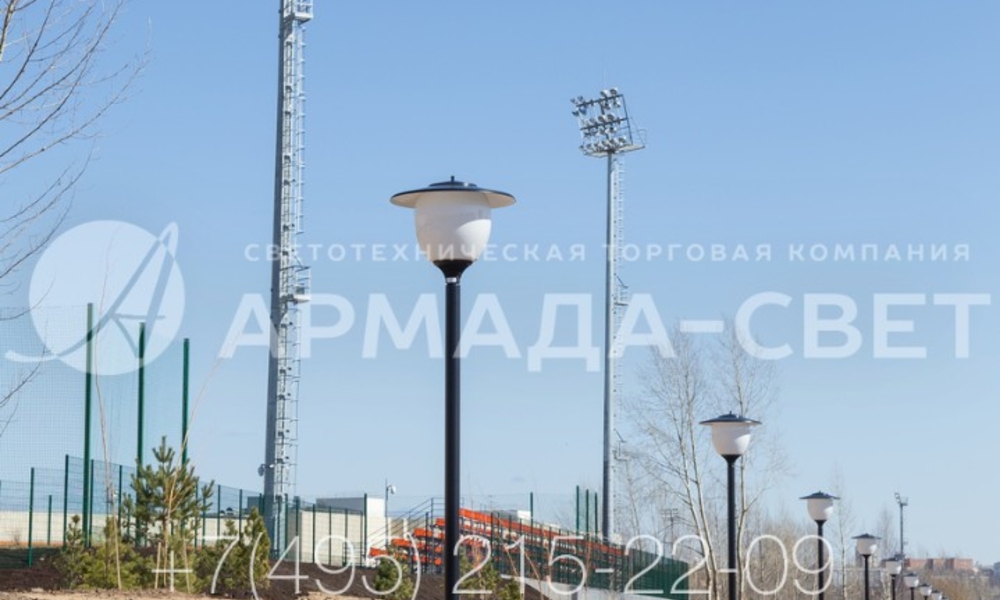

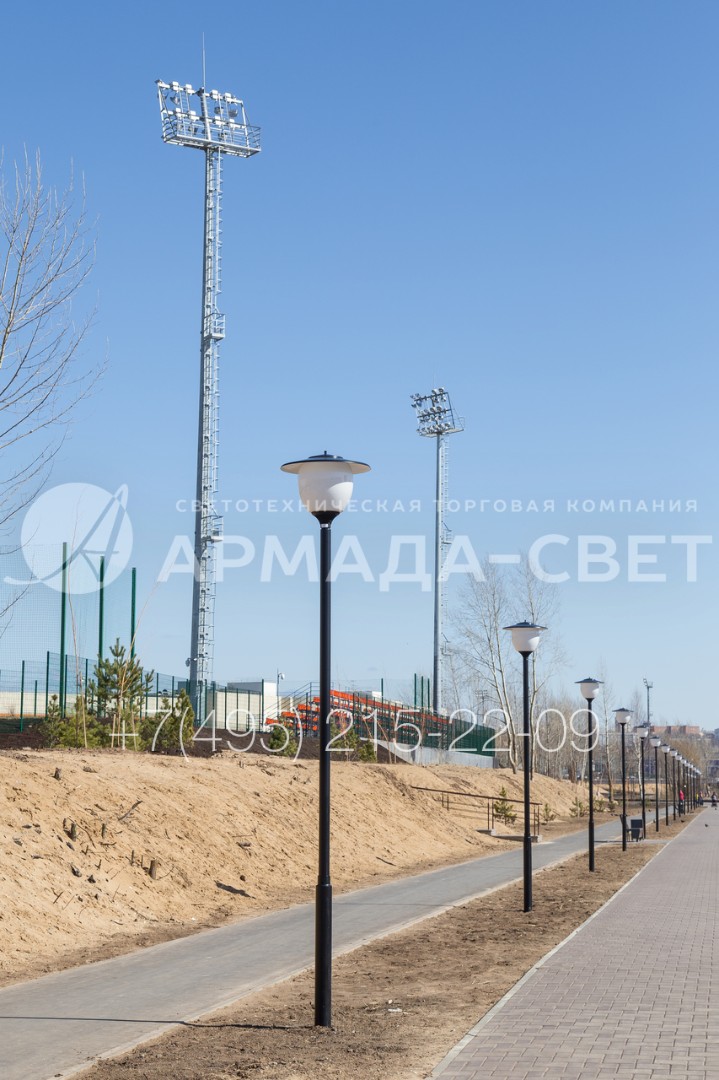

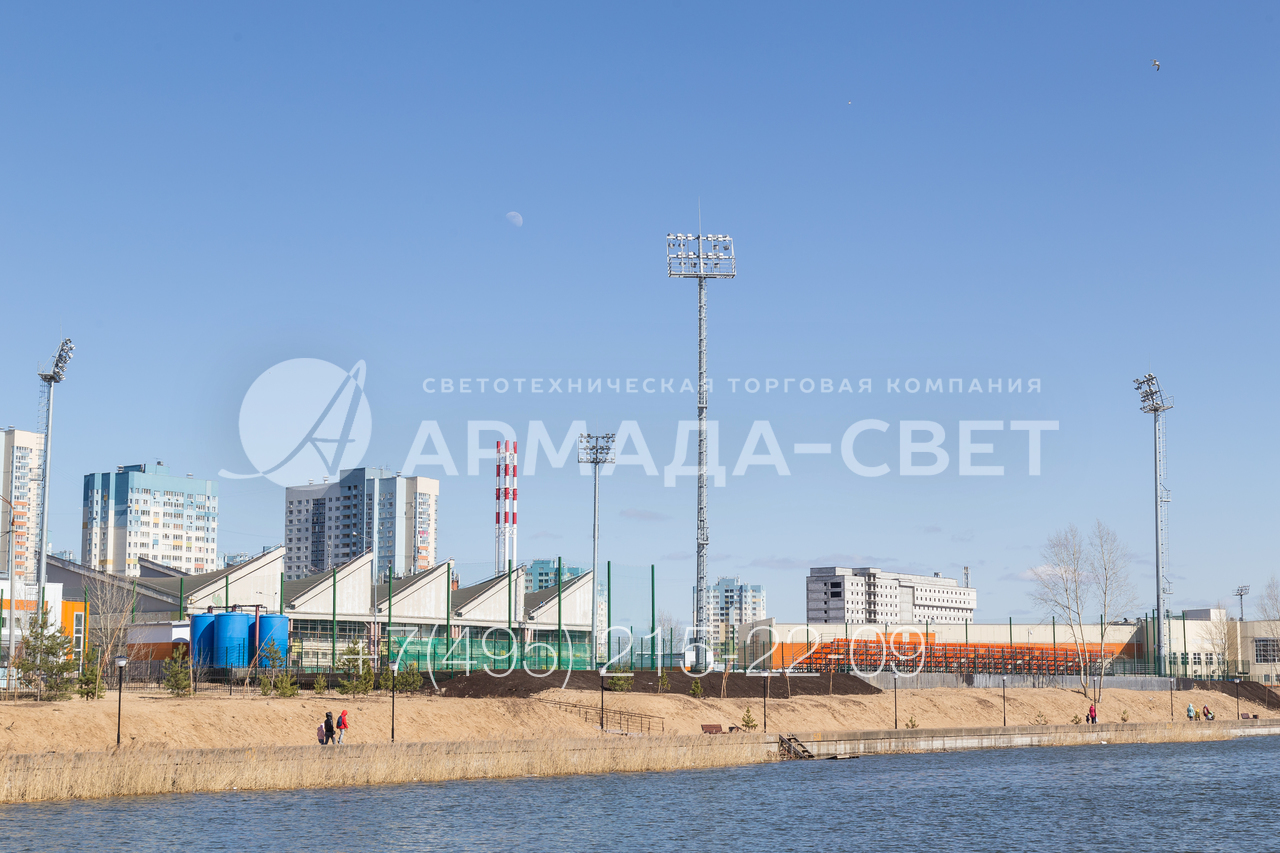

7) Мачты освещения используются в тех случаях, когда нужно создать мощное и яркое освещение на определенном участке местности. Например, подсветить теннисный корт или футбольное поле. Изделия могут использоваться в комплексе с парковыми опорами, с помощью которых подсвечиваются пешеходные и велосипедные дорожки.

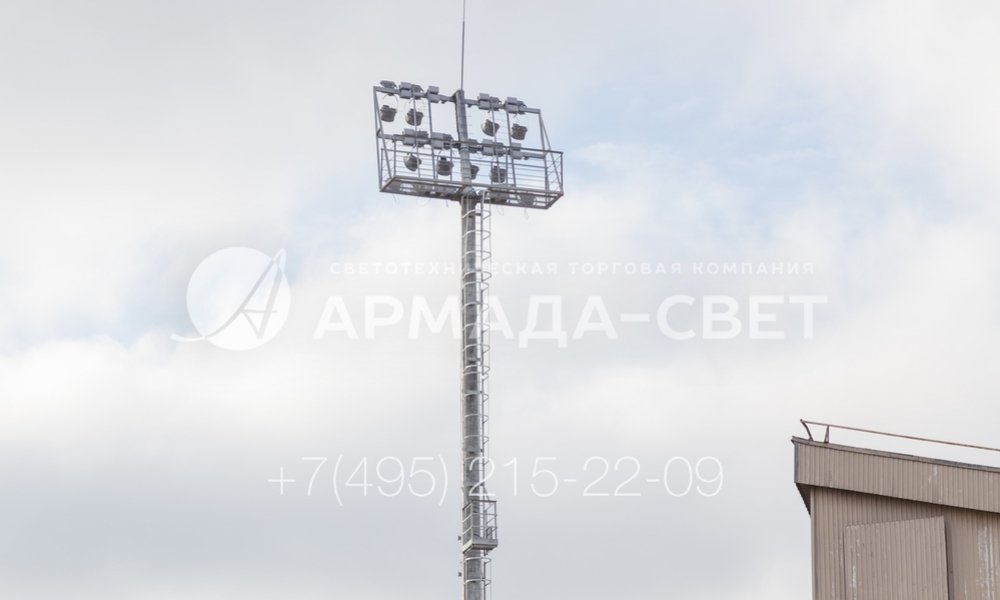

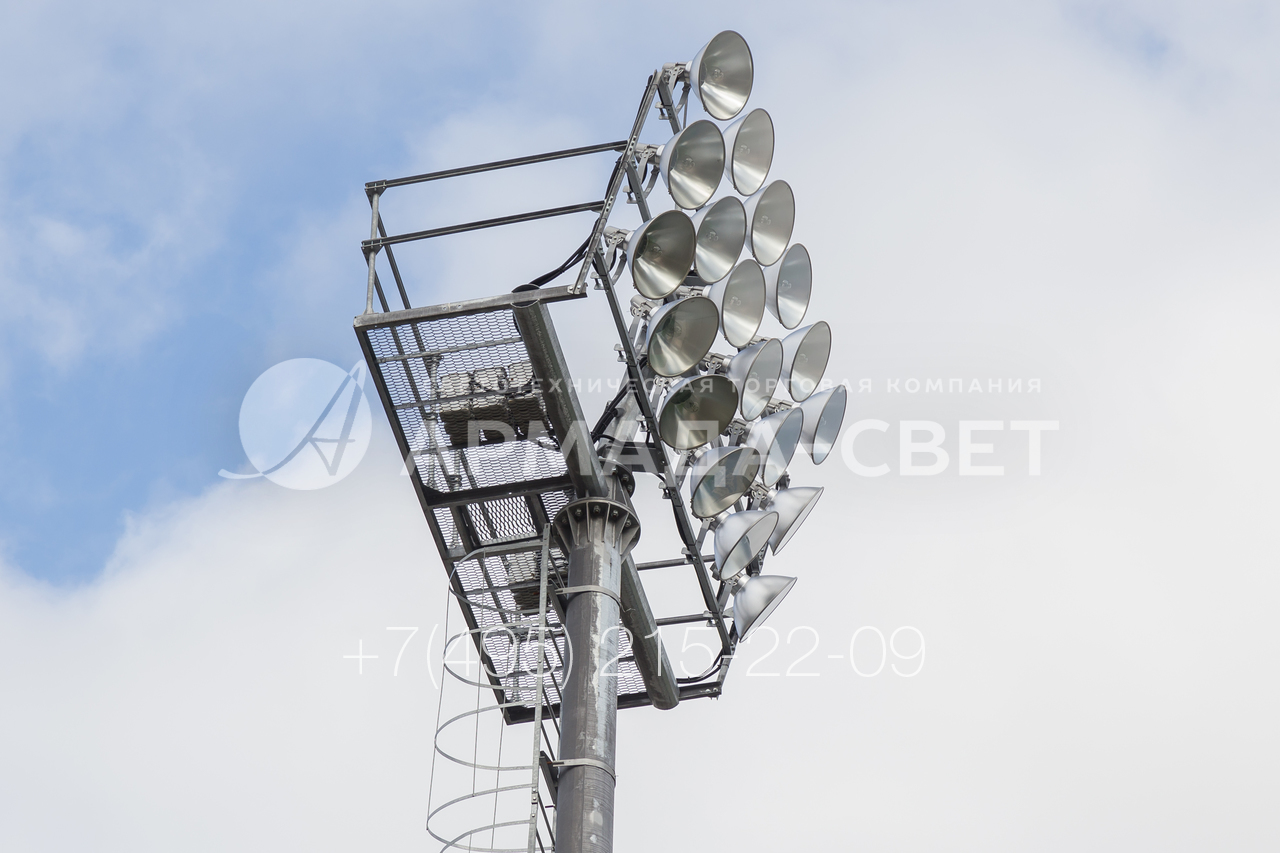

8) На фото представлен вариант рамы, на которой установлены прожекторы направленного света. У этой модели мачты рама имеет прямоугольную форму и наклонена по направлению к освещаемому спортивному объекту. В нижней части рамы присутствует технологическая площадка, с которой выполняется ремонт и техническое обслуживание светильников.

9) Стволы высокомачтовых опор освещения, изображенные на фотографии, изготавливаются из листовой стали путем сваривания заготовок продольным сварным швом по верхушке многоугольника. Благодаря этому конструкции приобретают красивый внешний вид, увеличивается их прочность и несущая способность.

10) Верхний срез мачты с граненым коническим стволом из листовой стали оборудован фланцем небольшого диаметра с дополнительными укрепляющими косынками. На этот фланец крепится технологическая площадка с рамой для светильников. Благодаря разъемной конструкции рама может демонтироваться без резки ствола и собираться прямо на месте установки.

11) Осветительная мачта ВМОН может играть роль молниеотвода. Для этого вместе с приборами освещения на оголовке устанавливается штырь молниеприемника. Стальная деталь крепится на фланце и защищает от повреждений прилегающие к высокой мачте здания, сооружения, инженерные конструкции и воздушные линии электропередач.
