Sydney P Стальные 16-гранные осветительные опоры

Версия для печати

Область применения: Освещение спортивных сооружений, больших открытых пространств, аэропортов и морских портов, промышленных территорий.

Назначение опоры: Мачта освещения, Прожекторная
Высота (м): 20-25
Вес (кг): 300
Верхний диаметр (мм): 150-260
Нижний диаметр (мм): 692
Форма ствола опоры: Граненая
Размер фланца (мм): 940
Способ установки: Фланцевая
Нагрузка на опору (кг): 1160-1261
Покрытие: Порошковая или гидродинамическая краска
Материал: Оцинкованная сталь
Подвод кабеля: Подземный
Количество крепежных отверстий: 12
Межцентровое расстояние отверстий B, мм: 790
Установка: На заранее подготовленный железобетонный фундамент способом фланцевого соединения.
Артикул производителя: Sydney P

В наличии

Цена: от 87 450 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

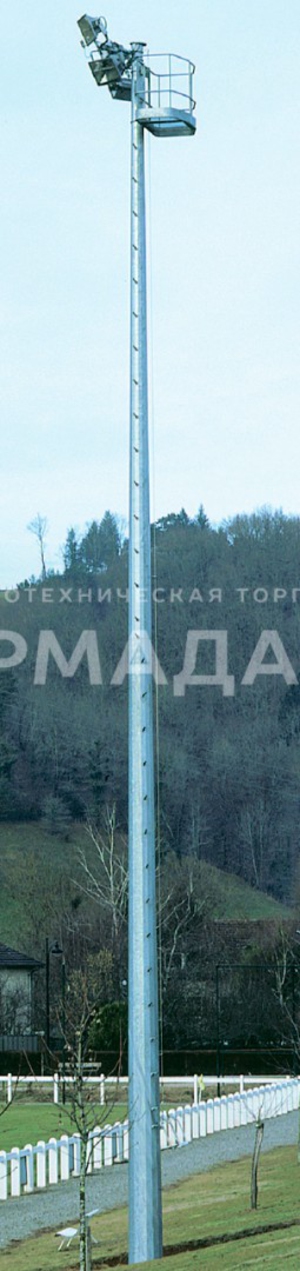

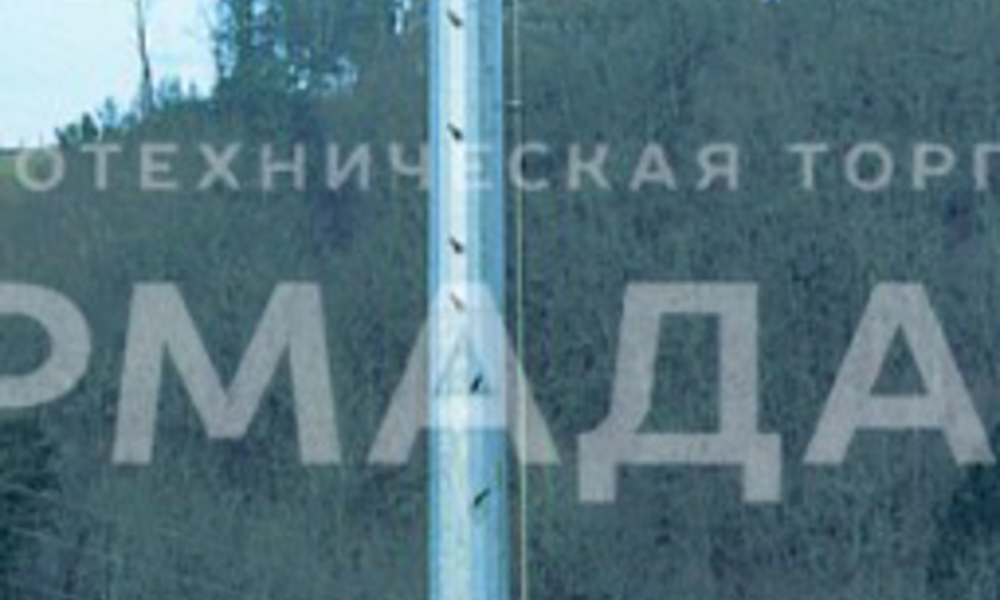

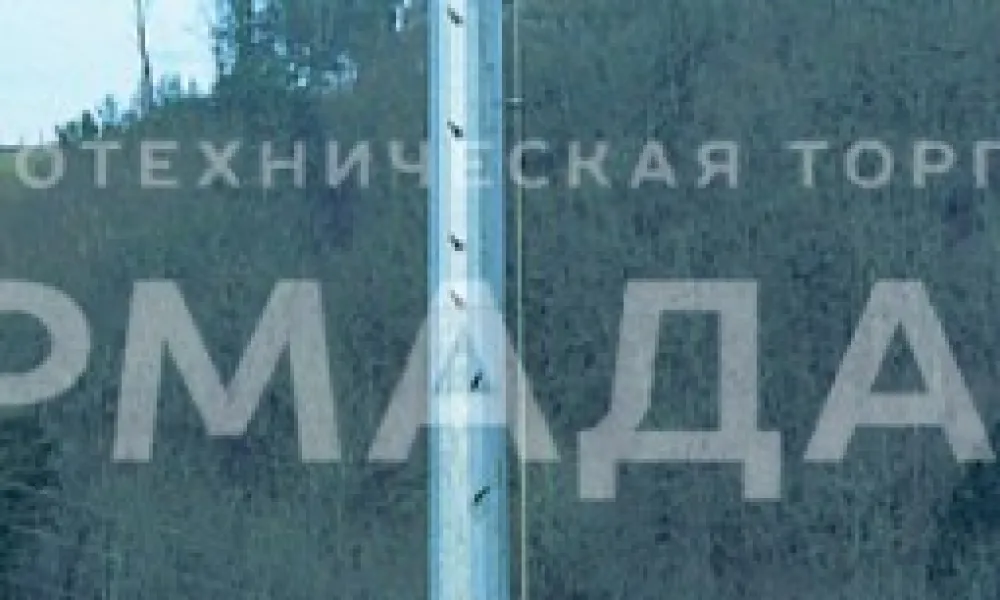

16-гранная двухсекционная стальная мачта высотой 20, 21, 22, 23, 24 и 25 метров.

Диаметр основания — одинаковый для всех вариантов (692 мм). Верхний диаметр варьируется в зависимости от высоты (см. таблицу размеров).

В основании мачты — круглый фланец с 12 шпильками, который крепится к бетонируемому закладному фундаменту, обеспечивая надежную фиксацию конструкции к поверхности земли.

Предельный вес навешиваемого оборудования — 30 кг для любого ветрового района.

В верхней части мачты обустраивается площадка обслуживания, которая фиксируется к стволу мачтовой конструкции с помощью хомутов.

Для защиты металла от коррозии конструкция подвергается оцинковке. Возможно окрашивание частей опоры или всего изделия в выбранный заказчиком цвет.

Подъем обслуживающего персонала на мачту производится с помощью альпинистского снаряжения и штатного страховочного троса, входящего в комплектацию мачты.

Сфера применения

Большая высота опорных конструкций позволяет осветить прожекторами значительную территорию. Мачты Sydney P применяются для освещения больших открытых площадей: территорий производственных предприятий, магистральных автодорог, туристических объектов в горных районах.

Материал

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

Покрытие

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

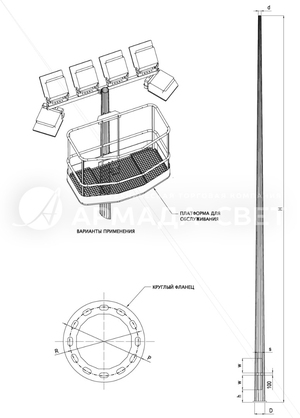

Габаритные размеры опор

Основные параметры опор Sydney P

Тип опоры	Высота опоры H, м	Верхний диаметр опоры d, мм	Нижний диаметр опоры D, мм	Высота люка W, мм	Ширина люка s, мм	Расст. люка от земли h, мм	Фланец и расстояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фундамента, см	Длина вкапываемой части h, мм	Нагрузка на опору, кг
Sydney P - 20	20	260	692	600	200	500	940/790	М30/1090(х12)	180/290	☎	1160
Sydney P - 21	21	238	692	600	200	500	940/790	М30/1090(х12)	180/290	☎	1185
Sydney P - 22	22	216	692	600	200	500	940/790	М30/1090(х12)	180/290	☎	1207
Sydney P - 23	23	194	692	600	200	500	940/790	М30/1090(х12)	180/290	☎	1229
Sydney P - 24	24	172	692	600	200	500	940/790	М30/1090(х12)	180/290	☎	1247
Sydney P - 25	25	150	692	600	200	500	940/790	М30/1090(х12)	180/290	☎	1261

Мачта высотой выше 12 м считается 2-секционной.
Длина секций в зависимости от типа опоры

Несущая способность опор Sydney P

Высота опоры H, м	Площадь прожектора в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
Высота опоры H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
20	14,99	10,74	7,82	5,59	3,93	38237	2631	300
21	13,99	9,98	7,23	5,14	3,57	38232	2566	300
22	13,16	9,36	6,76	4,78	3,29	38225	2502	300
23	12,34	8,76	6,30	4,42	3,01	38220	2449	300
24	10,35	7,53	5,60	4,10	2,77	38214	2400	300
25	8,62	6,24	4,62	3,36	2,43	38105	2346	300

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
