ВМК-25-м(250)-6-II-ц+МОТ5 Мачта

Версия для печати

Область применения: Освещение автомобильных дорог, развязок, стоянок, портов, аэропортов, складов, промышленных предприятий и иных больших открытых территорий.

Назначение опоры: Мачта освещения, Высокомачтовая
Высота (м): 25
Тип опоры: ВМО
Верхний диаметр (мм): 197-213
Форма ствола опоры: Граненая
Нижний диаметр (мм): 523
Способ установки: Фланцевая
Размер фланца (мм): 750
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 18
Межцентровое расстояние отверстий B, мм: 640
Количество световых приборов: до 12
Количество секций: 3
Артикул производителя: ВМК-М

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

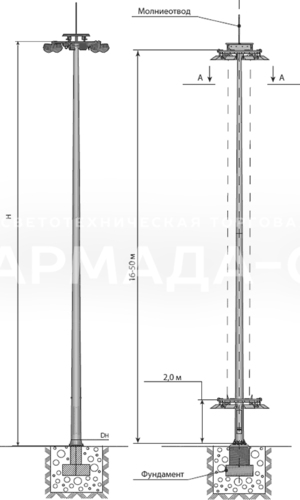

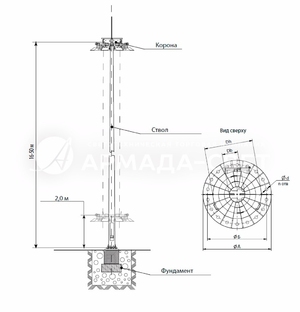

Габаритные размеры мачты

Основные параметры мачты ВМК-М

Таблица 1

Обозначение мачты	Высота ствола мачты, м	Масса, кг	Грузоподъемность механического привода, кг	Кол-во ОП, шт	Параметры ствола, мм		Ветровые районы эксплуатации	Кол-во секций, шт	Нагрузки на фундамент ±10%
Обозначение мачты	Высота ствола мачты, м	Масса, кг	Грузоподъемность механического привода, кг	Кол-во ОП, шт	Dв	Dн	Ветровые районы эксплуатации	Кол-во секций, шт	М MAX, тм	Q MAX, т	N, т
ВМК-25-м(250)-6-II-ц+МОТ5	25	1135	250, 500	до 6	197	523	до III	3	19,69	1,13	1,46
ВМК-25-м(250)-6-II-ц+МОТ5	25	1395	500, 800	6-12	213	523	IV	3	31,8	1,77	2,1
ВМК-25-м(250)-6-II-ц+МОТ5	25	1517	500, 800	6-12	213	523	V и выше	3	47,3	2,6	2,5

Таблица 2

Обозначение мачты	Присоединительные параметры фланца ствола мачты				Наименование закладного элемента
Обозначение мачты	d	n	А	Б	Наименование закладного элемента
ВМК-25-м(250)-6-II-ц+МОТ5	30	18	750	640	ЗА-30/18/Д640-1,3-хц
