ВМО-35 Высокомачтовые опоры с мобильной короной

+10

фото

Версия для печати

Область применения: Освещение автомагистралей и автомобильных развязок, больших открытых пространств, площадей, аэропортов, портов, железнодорожных (сортировочных) станций, автостоянок, промышленных территорий, горнолыжных склонов и спортивных площадок.

Артикул производителя: ВМО-35
Верхний диаметр (мм): 150-201
Вес (кг): 1947-4460
Высота (м): 35
Количество крепежных отверстий: 8
Количество световых приборов: 6
Количество секций: 2-4
Материал: Листовой прокат
Назначение опоры: Высокомачтовая, Прожекторная, Мачта освещения
Нижний диаметр (мм): 600-1330
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 820-1580
Способ установки: Фланцевая
Тип опоры: ВМО
Установка: на фундамент (металлический закладной элемент и бетон).
Форма ствола опоры: Граненая

В наличии

Цена: от 812 551 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Высокомачтовые опорные конструкции ВМО-35, оборудованные мобильной рамой, предназначены для размещения мощной светотехники и иного оборудования, позволяющего организовать качественное освещение на больших открытых территориях и участках. Изделия высотой 35 м востребованы для освещения аэропортов, стадионов, промышленных секторов, складских комплексов. Наличие подвижной короны упрощает обслуживание светотехники: специальный механизм опускает площадку к земле, обеспечивая простой доступ мастерам без использования спецтранспорта.

Мачтовые опоры изготавливаются из листов стали. Особенности производственного процесса предполагают создание на поверхности изделия граней, увеличивающих общую прочность столбов. Металлические секции обрабатываются методом горячего цинкования, выступающего надежной защитой от ржавчины и внешних негативных факторов среды. По желанию заказчика поверхность опор может окрашиваться порошковой краской.

Изделия монтируются на армированный бетонный фундамент, соединяясь с ЗДФ с помощью фланца. Расчет параметров фундамента осуществляется для каждой опоры отдельно и зависит от ряда факторов.

Габаритные размеры и технические детали опор

Основные параметры опор ВМО

Название	Цена	Верхний диаметр, мм	Нижний диаметр, мм	Наружный диаметр фланца	Межцентровое расстояние отверстий, мм	Вес	Высота
ВМО		d, мм	D, мм	A,мм	B, мм	m, кг	H, м
ВМО-35	983 953 ₽	200	680	900	800	2535	35
ВМО-35	968 212 ₽	200	680	900	800	2481	35
ВМО-35	1 545 090 ₽	201	1330	1580	1450	4460	35
ВМО-35	812 551 ₽	150	600	820	710	1947	35
ВМО-35	1 102 593 ₽	200	800	1000	900	2942	35
ВМО-35	1 265 250 ₽	200	800	1095	960	3500	35

Галерея

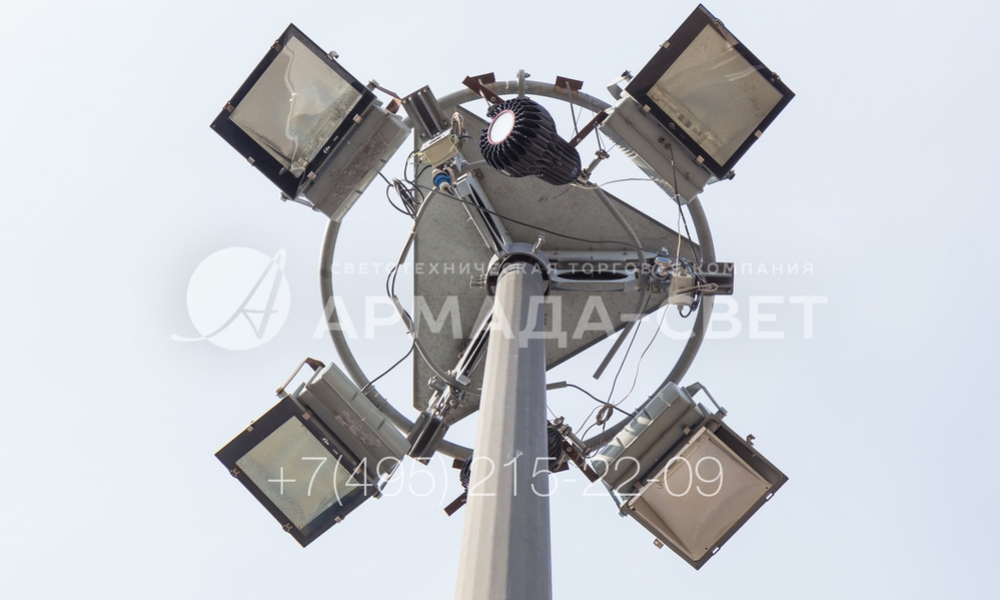

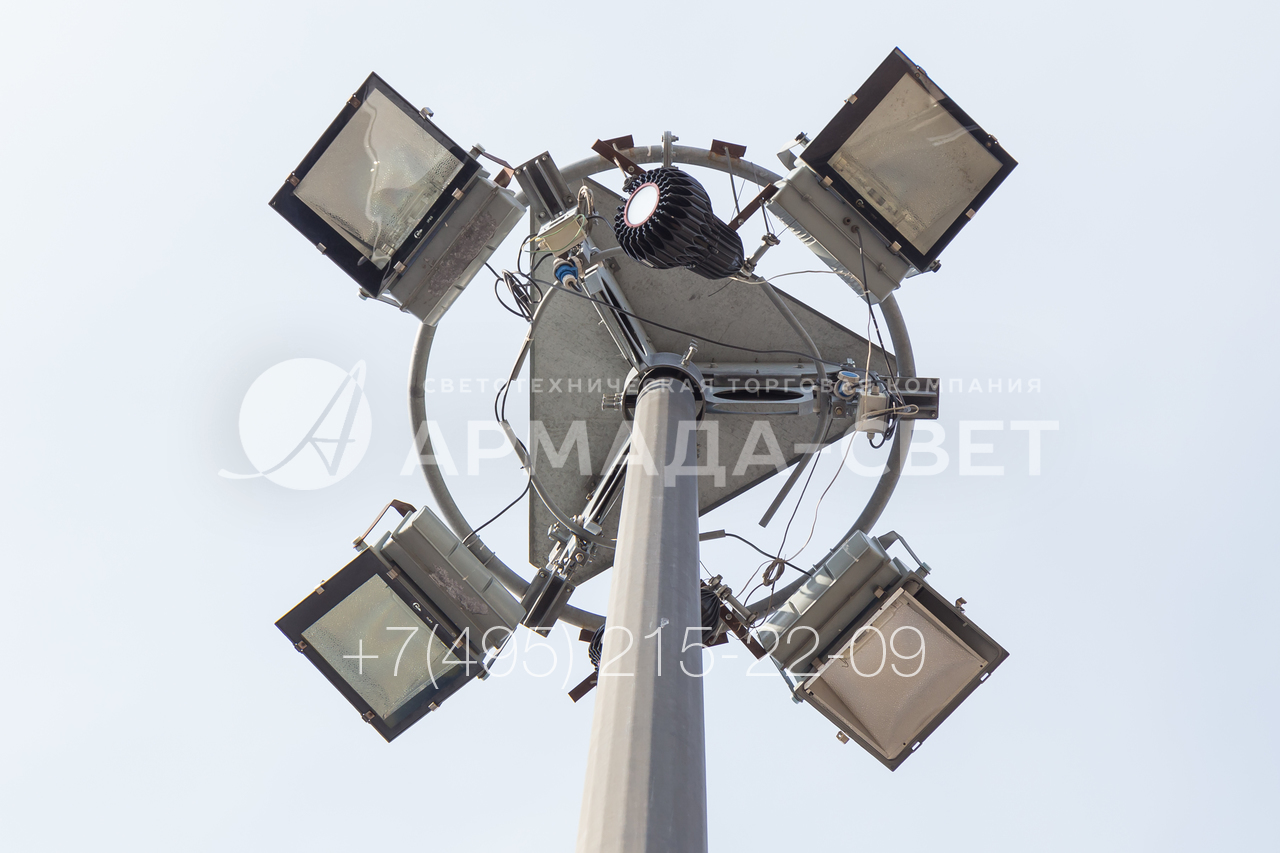

1) На фото изображена верхняя часть мачты освещения с мобильной короной. На верхушке установлен оголовок с обечайкой. Он имеет крышку для предотвращения попадания осадков внутрь ствола. Три рожка оголовка оборудованы блоками, через которые пропущены тросы лебедки для спуска и подъема короны с прожекторами.

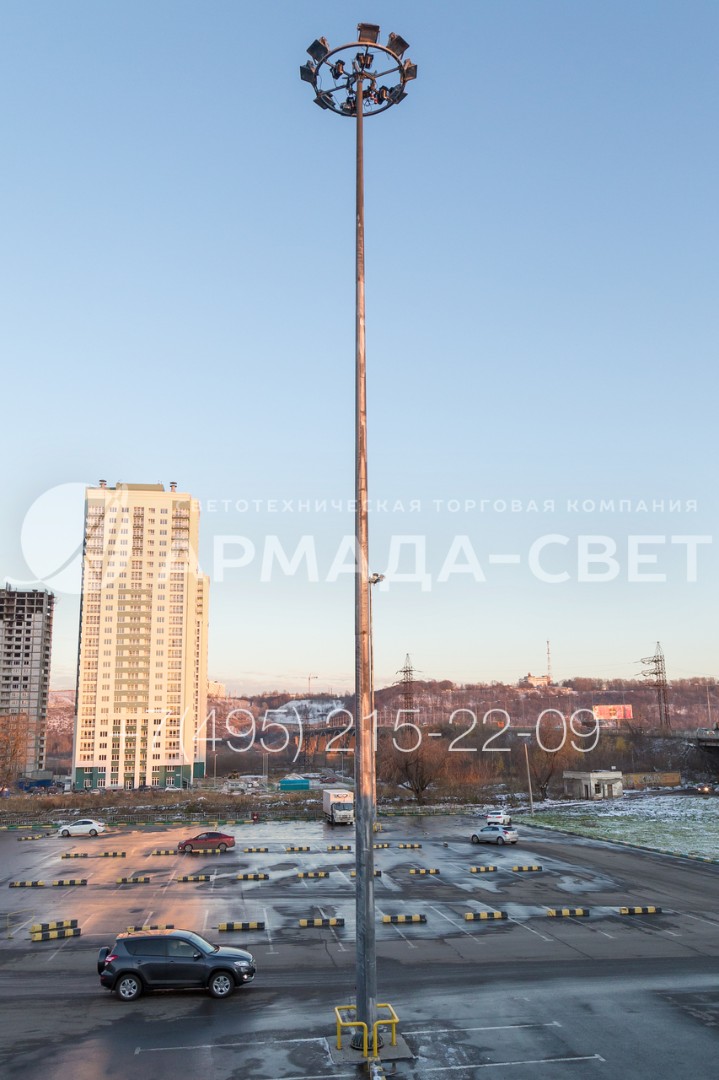

2) На фото изображена осветительная мачта ВМО высотой 35 метров. Она используется для освещения парковки перед крупным торговым центром. Обратите внимание, что несмотря на мощные и тяжелые светильники на оголовке, сама конструкция имеет минимальные габариты и практически не занимает места на отведенном земельном участке.

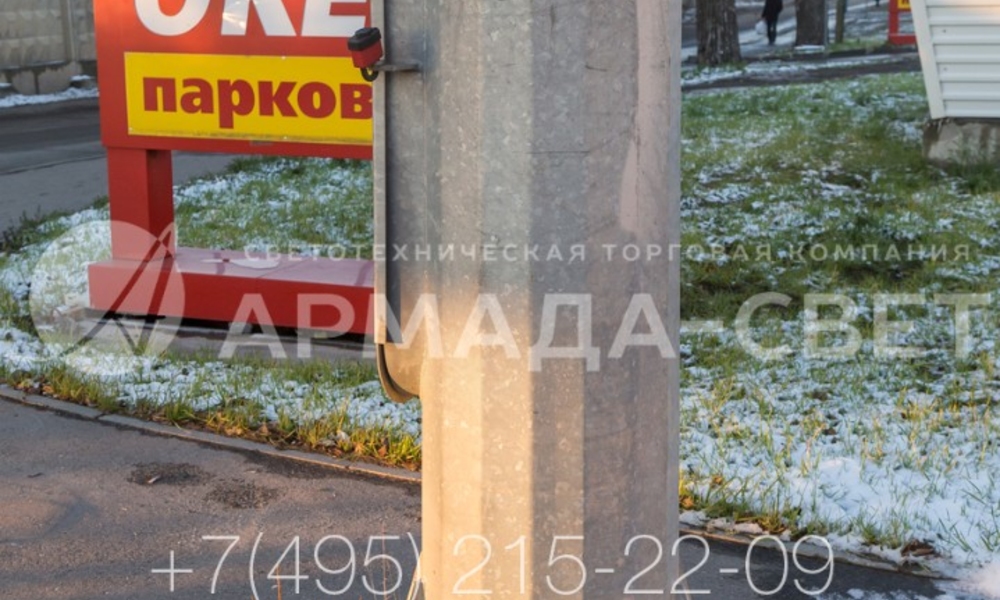

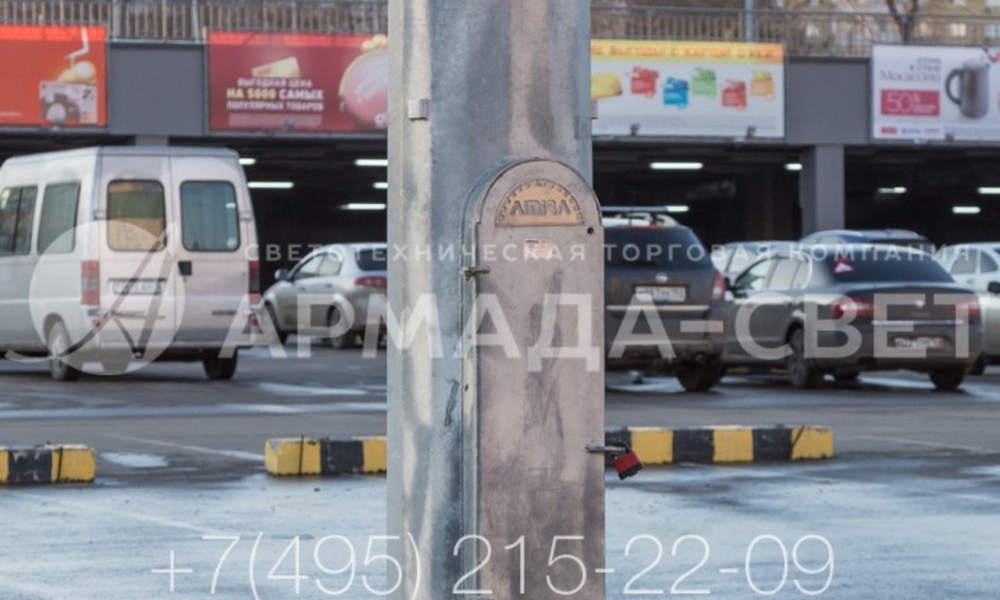

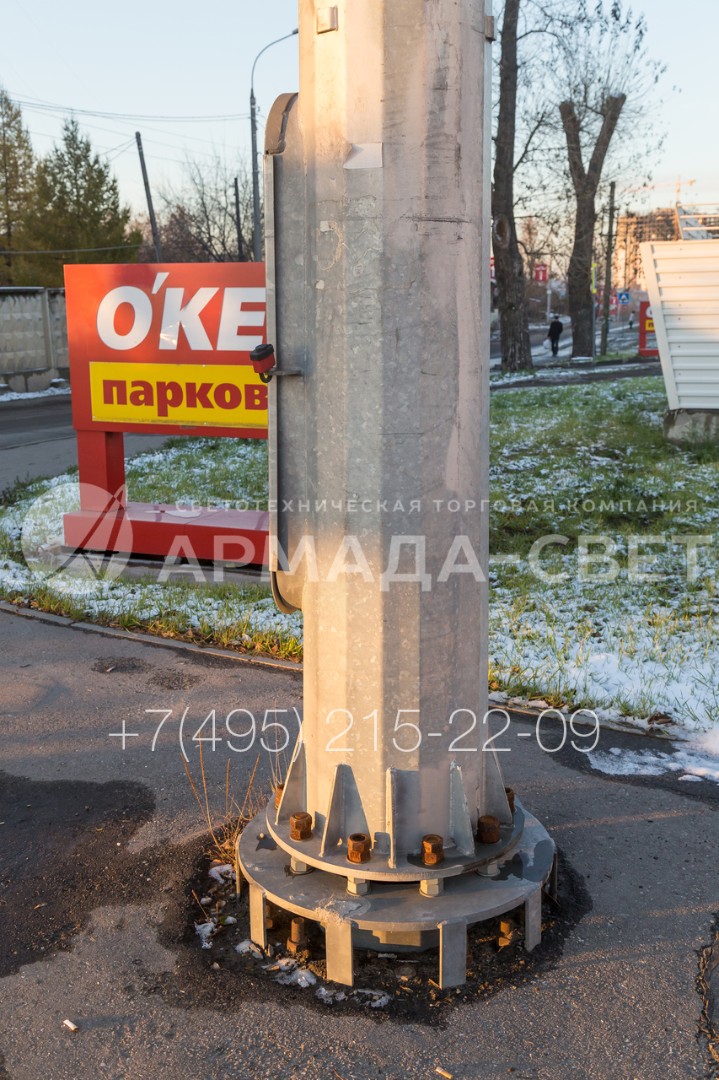

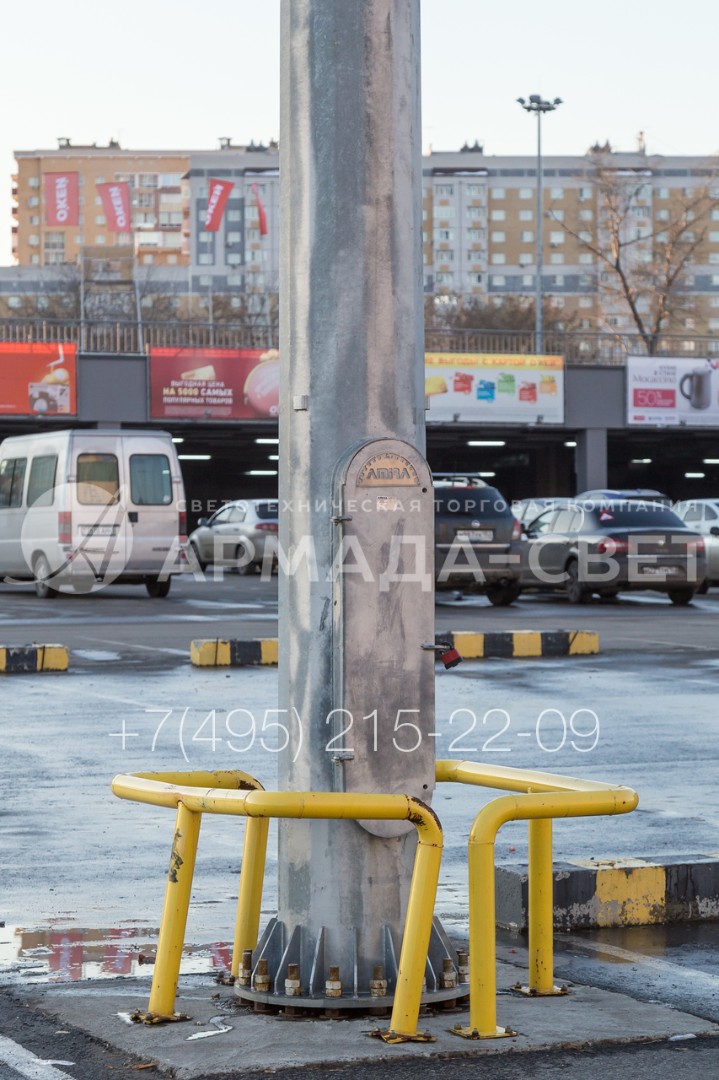

3) На фото изображено ревизионное отверстие, расположенное в нижней части мачты ВМО над фланцем. В нем производится коммутация подземных силовых линий и внутренней проводки ствола. Там же располагается лебедка с барабаном для троса и элементы управления ею. Отверстие закрыто крышкой для предотвращения доступа посторонних.

4) Корона в верхней части мачты ВМО может опускаться до уровня земли с помощью лебедки и тросов. Необходимые подъемные механизмы расположены внутри полого ствола. Там имеется лебедка с редуктором, барабан и три стальных троса. Спуск возможен с помощью электромотора или вручную в аварийных ситуациях.

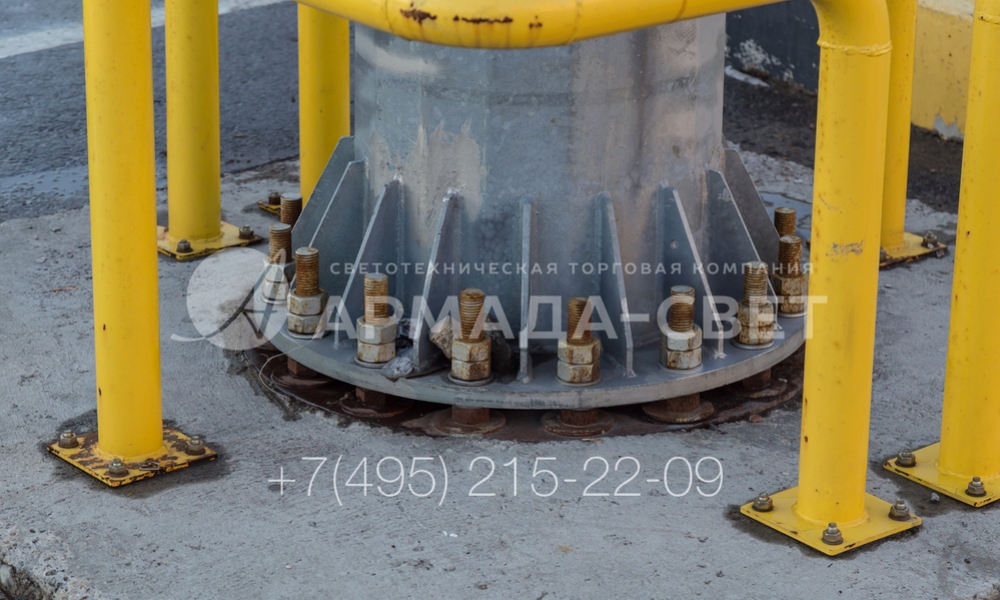

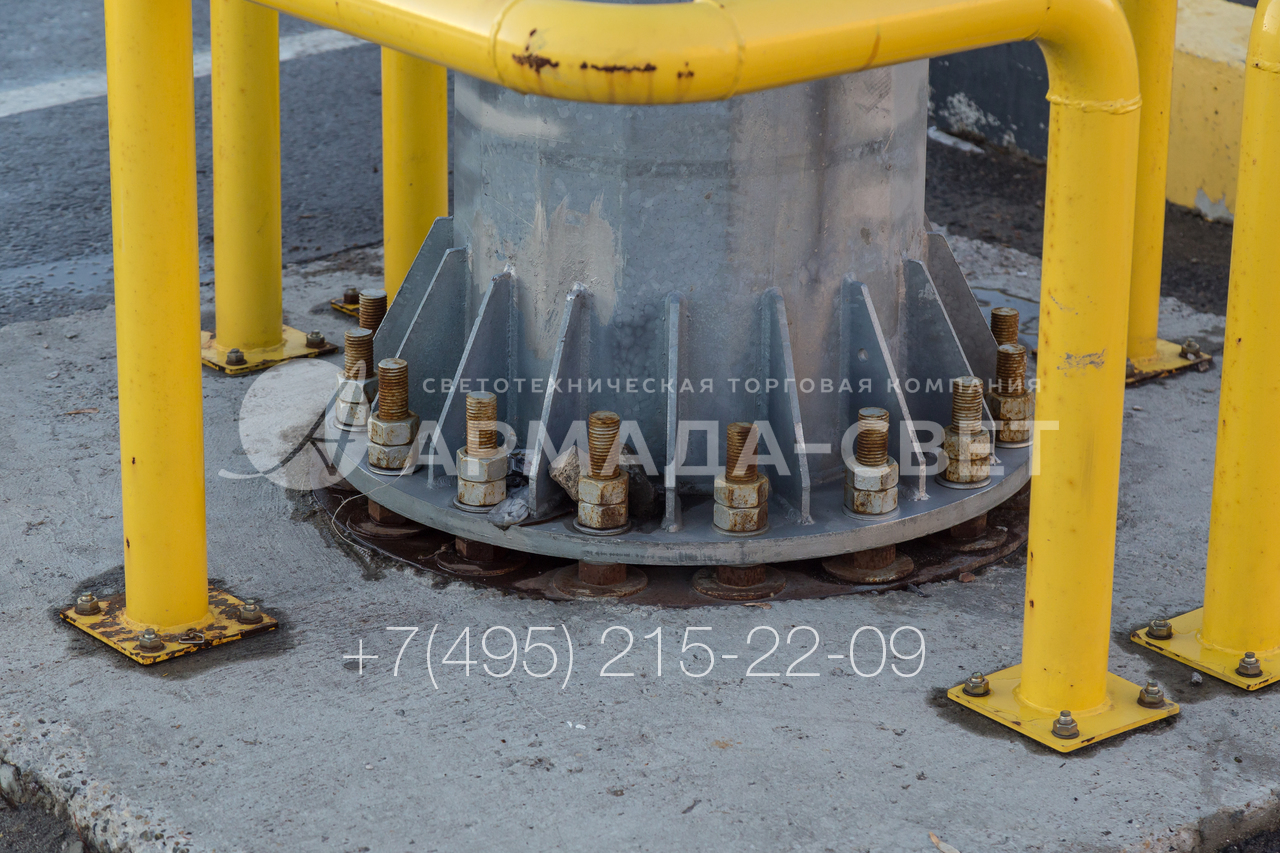

5) Монтаж высокомачтовой опоры выполняется на фланец и анкерную закладную деталь фундамента. Наземная часть прикручивается за круглый фланец с отверстиями и стальными косынками для укрепления монтажного узла. Так как для установки используются болты, конструкцию легко демонтировать, если она будет изношена или повреждена.

6) Тип и характеристики фундамента для каждой высокомачтовой опоры рассчитываются индивидуально. Для установки необходима АЗДФ, которая заказывается у производителя опоры. Расчет параметров основания производится проектной организацией, которая имеет для этого необходимые разрешительные документы.

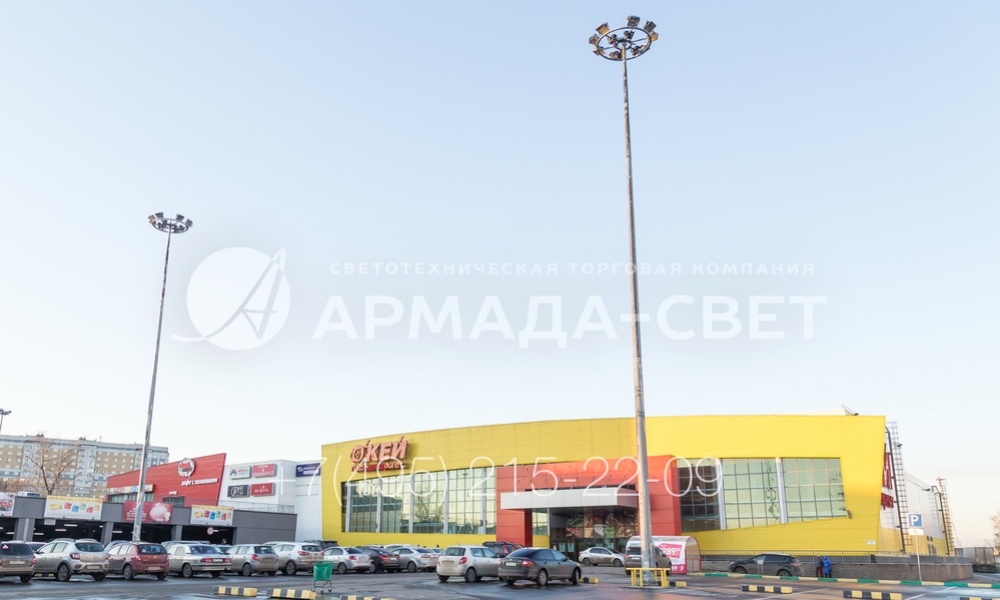

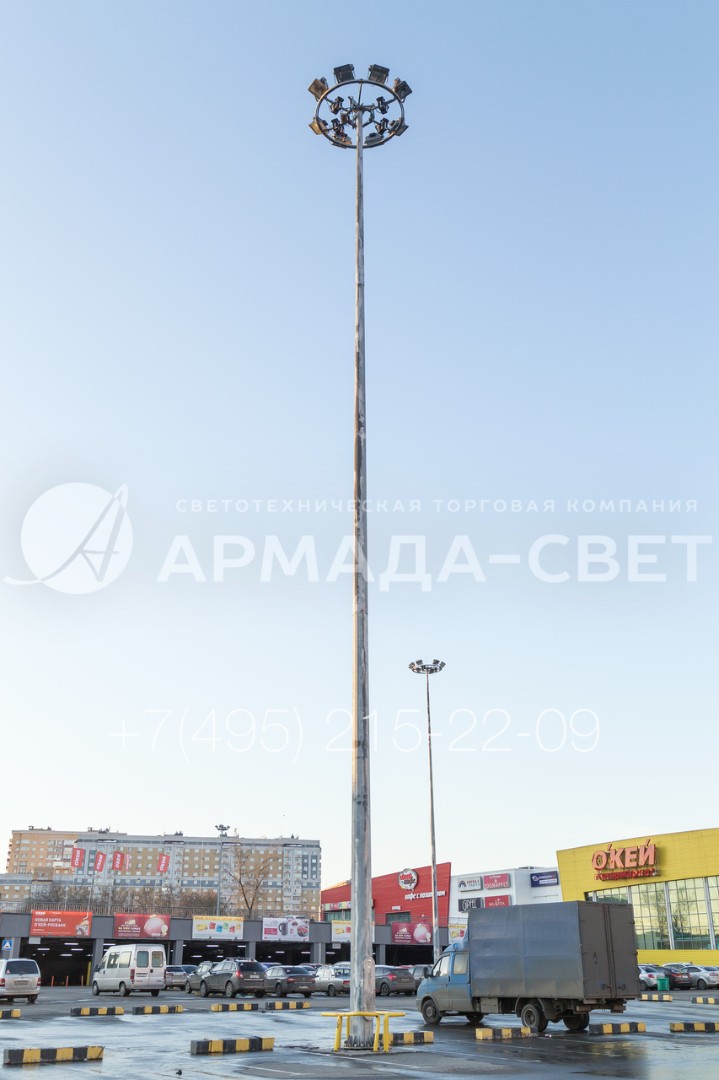

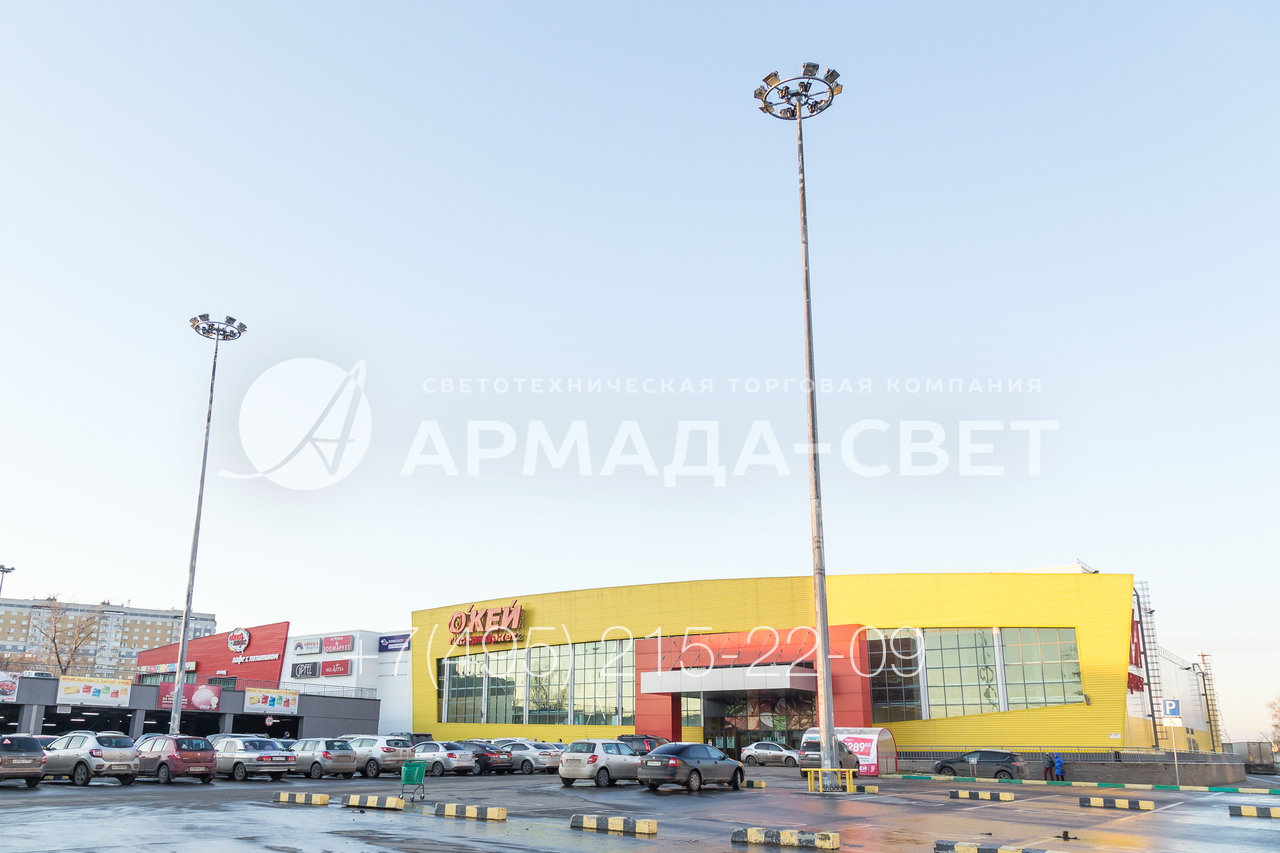

7) На фото приведен один из примеров использования мачты ВМО для освещения территории, прилегающей к торговому центру. Мачта имеет минимальные габариты в нижней части, но позволяет размещать мощные светильники с молниеотводами. Обслуживание выполняется с уровня земли, так как корона со светильниками опускается к фланцу.

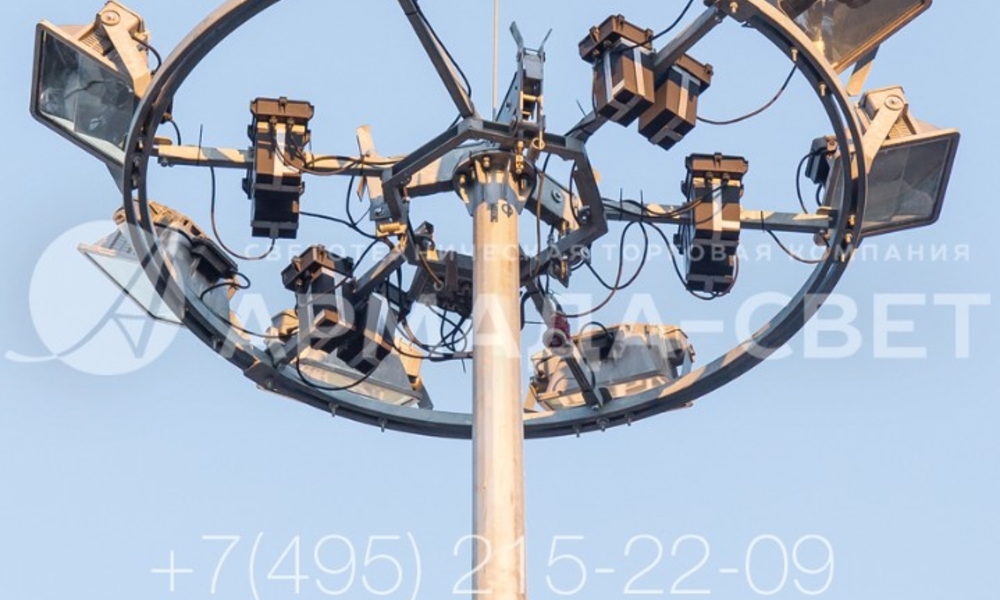

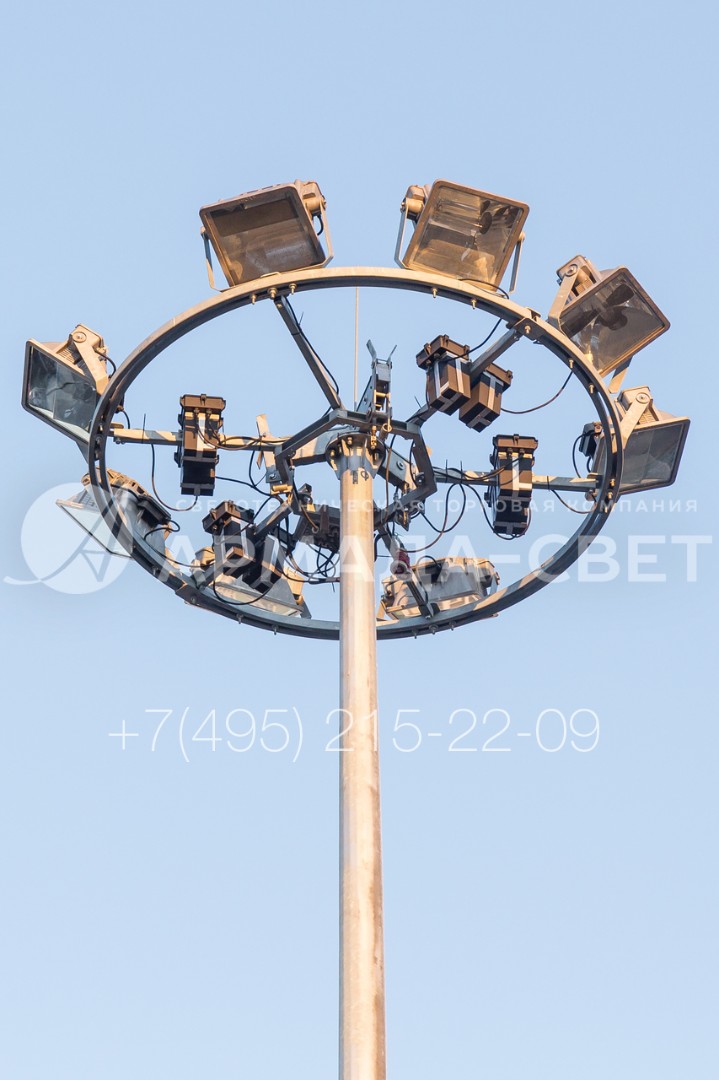

8) Осветительные спускаемые короны мачт ВМО могут иметь разный диаметр, конструкцию, форму и несущую способность. Световые приборы устанавливаются по всей окружности или с определенной стороны для создания направленного освещения. Помимо светильников, на коронах устанавливаются другие электронные устройства, в том числе ПРА и драйверы.

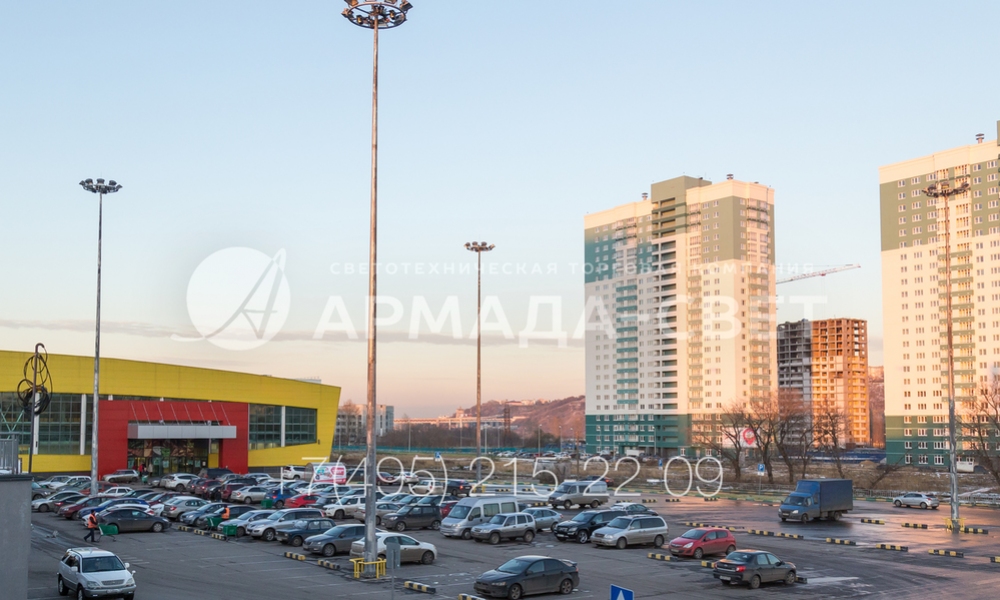

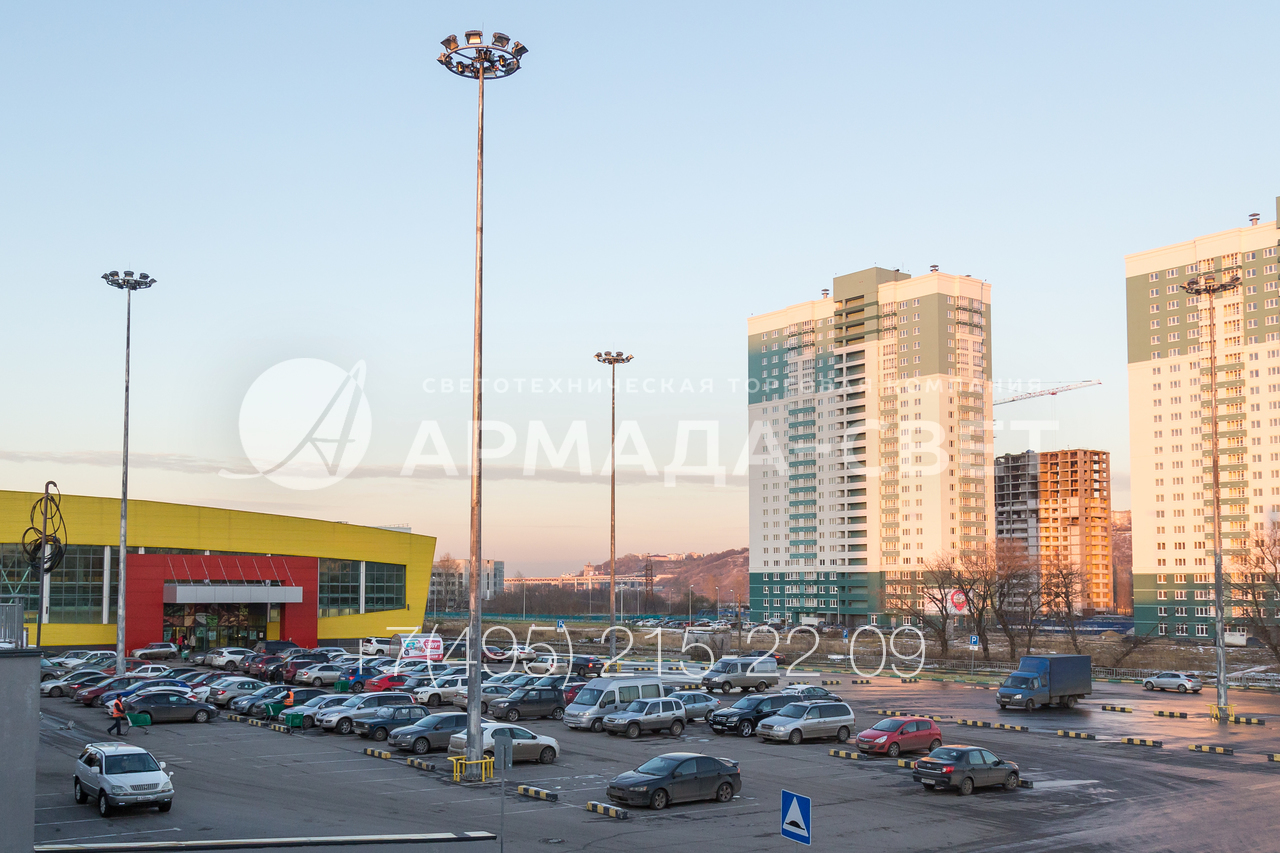

9) С помощью одной осветительной мачты типа ВМО можно осветить очень просторную парковку для транспорта и уменьшить число инженерных конструкций на ее территории. Сокращение числа стволов упрощает планирование земельного участка, освобождает место для использования, сокращает затраты на строительство.

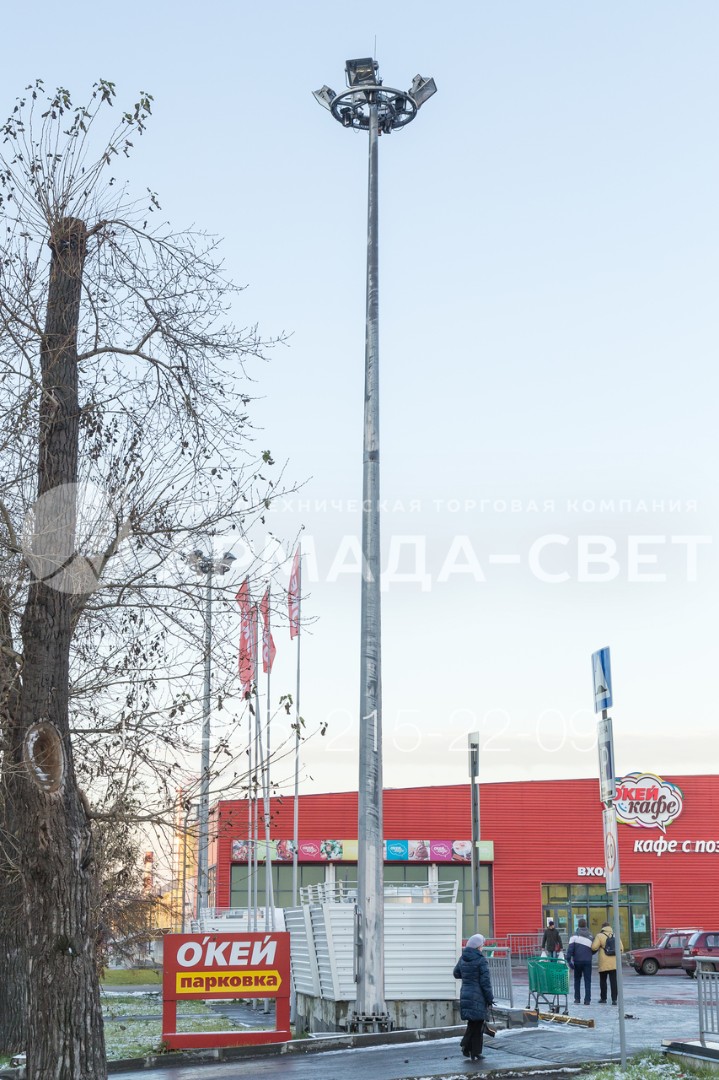

10) Четыре мачты наружного освещения на парковке перед торговым центром заменяют 10-20 обычных опор, которые ставятся по периметру и на разделительных полосах. Поэтому уменьшается риск столкновения автомобилей с опорами, упрощается маневрирование. Так как корона может опускаться, для обслуживания оборудования не нужно использовать автомобильные вышки.
