ВМОН-16 Высокомачтовые граненые опоры со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВМОН-16 Высокомачтовые граненые опоры со стационарной короной

+17

фото

Версия для печати

Область применения: Освещение больших открытых пространств, спортивных сооружений, аэропортов и морских портов, промышленных территорий с ограниченным доступом для обслуживания осветительных установок, складов, терминалов, горнолыжных склонов и спортивных площадок.

Артикул производителя: ВМОН-16
Вес (кг): 555-856
Высота (м): 16
Количество крепежных отверстий: 8-24
Количество световых приборов: 1-45
Количество секций: 2-5
Материал: Листовой прокат
Назначение опоры: Высокомачтовая, Прожекторная, Мачта освещения
Нижний диаметр (мм): 370-520
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 580-730
Способ установки: Фланцевая
Тип опоры: ВМОН
Форма ствола опоры: Граненая

В наличии

Цена: от 161 783 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Прожекторные мачты ВМОН-16 – высотные металлоконструкции, оборудованные неподвижной рамой со светотехникой. Параметры изделия позволяют разместить необходимое количество прожекторов для создания качественной подсветки больших открытых пространств. С помощью мачт организуется освещение на территории аэропортов, складских комплексов, транспортных развязок, спортивных объектов, промышленных объектов с ограниченным доступом для обслуживания светотехники.

Ствол опорных мачт ВМОН-16 состоит из отдельных секций, изготавливаемых из стальных листов методом гибки и последующего сваривания. Сварные швы имеют продольное расположение. Конструкция защищена от воздействия коррозии оцинковкой стали, выполняемой горячим методом. По желанию заказчика цинковое покрытие дополняется слоем лакокраски.

Опоры обслуживаются без привлечения спецтехники, конструкция изделий подразумевает наличие специальных площадок, лестниц и ограждений, обеспечивающих доступ специалистов к светотехнике.
Граненые мачты размещаются на закладной фундамент из бетона, для фиксации используется фланцевое соединение. Параметры бетонного основания зависят от конструкционных особенностей мачты и рассчитываются индивидуально.

Габаритные размеры и технические детали опор

Основные параметры опор ВМОН

Название	Цена	Обозначение	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Количество секций	Количество осветительных приборов	Вес	Высота
Название	ВМОН		D, мм	A, мм	B, мм	K, шт.	ОП	m, кг	H, м
ВМОН-16	242 528 ₽	ВМОН-16 л/о	370	580	490	2	6	832	16
ВМОН-16	161 783 ₽	ВМОН-16 «Sport»	370	580	490			555	16
ВМОН-16	249 524 ₽	ВМОН-16 «Sport»	520	730	640			856	16
ВМОН-16	181 605 ₽	ВМОН-16 «Sport»	520	730	640			623	16

Галерея

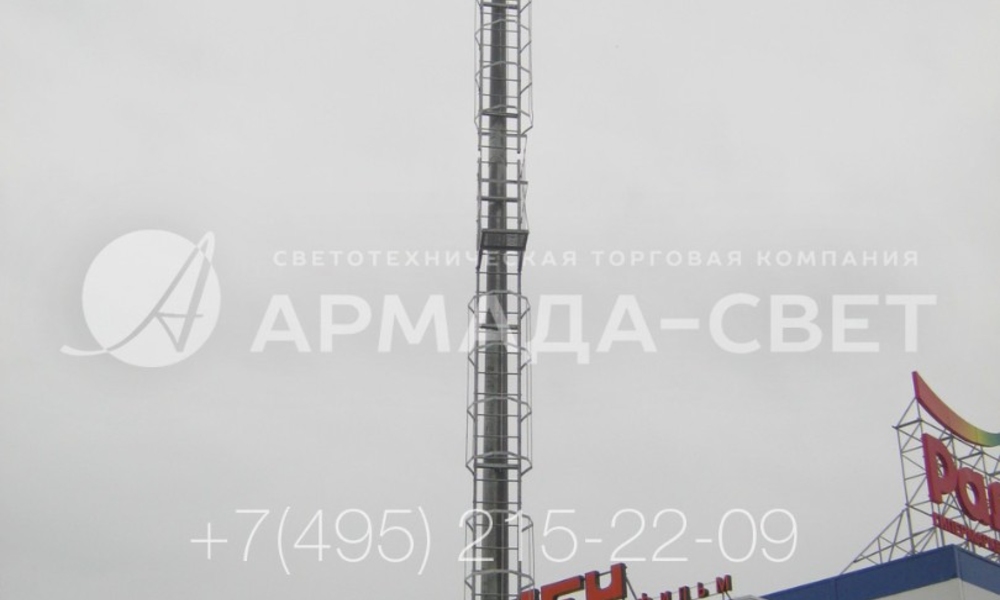

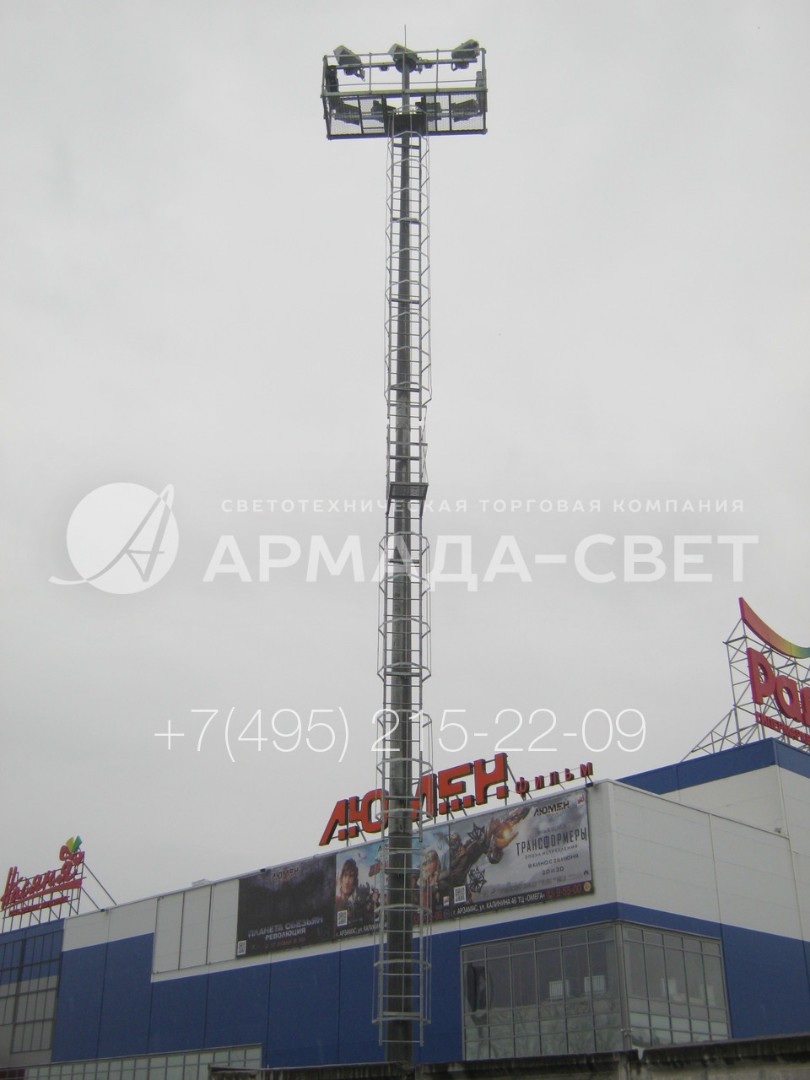

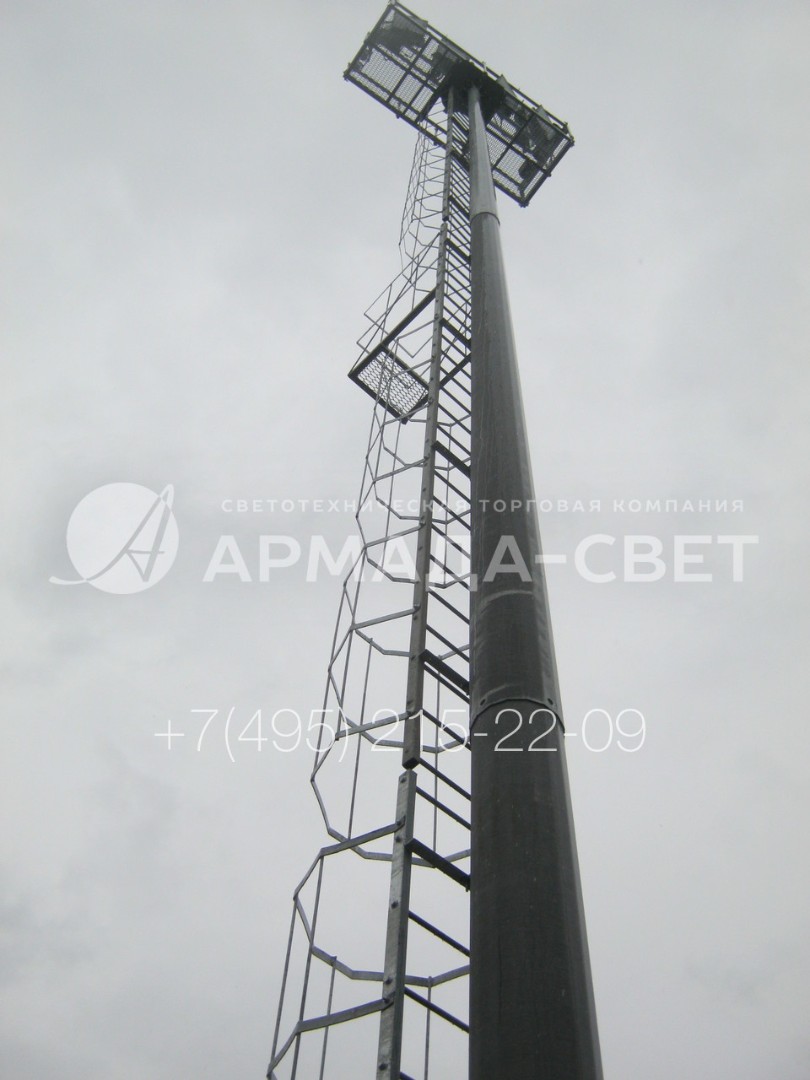

1) Осветительные мачты типа ВМОН-16 часто применяются для освещения территорий вокруг торговых комплексов и развлекательных центров. В отличие от обычных опор, мачты имеют повышенную прочность и выдерживают нагрузку от большого количества мощных светильников. Чтобы упростить обслуживание, на их стволы устанавливаются лестницы для подъема электриков.

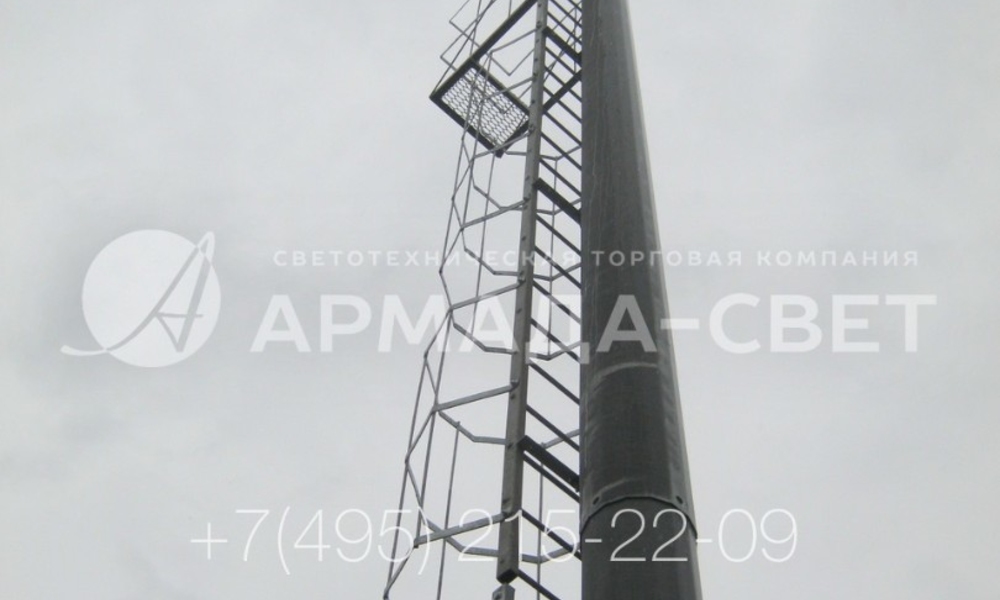

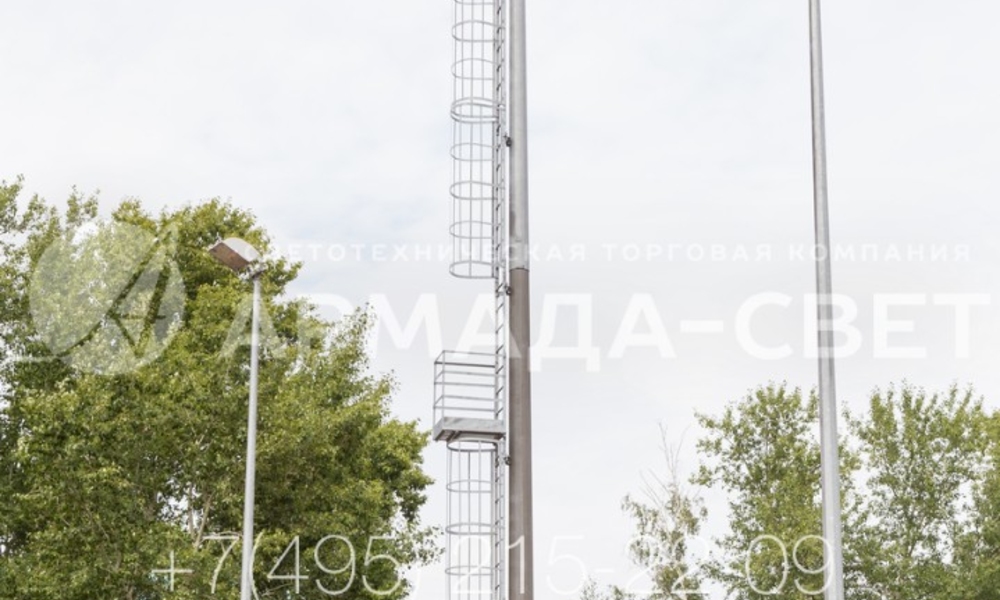

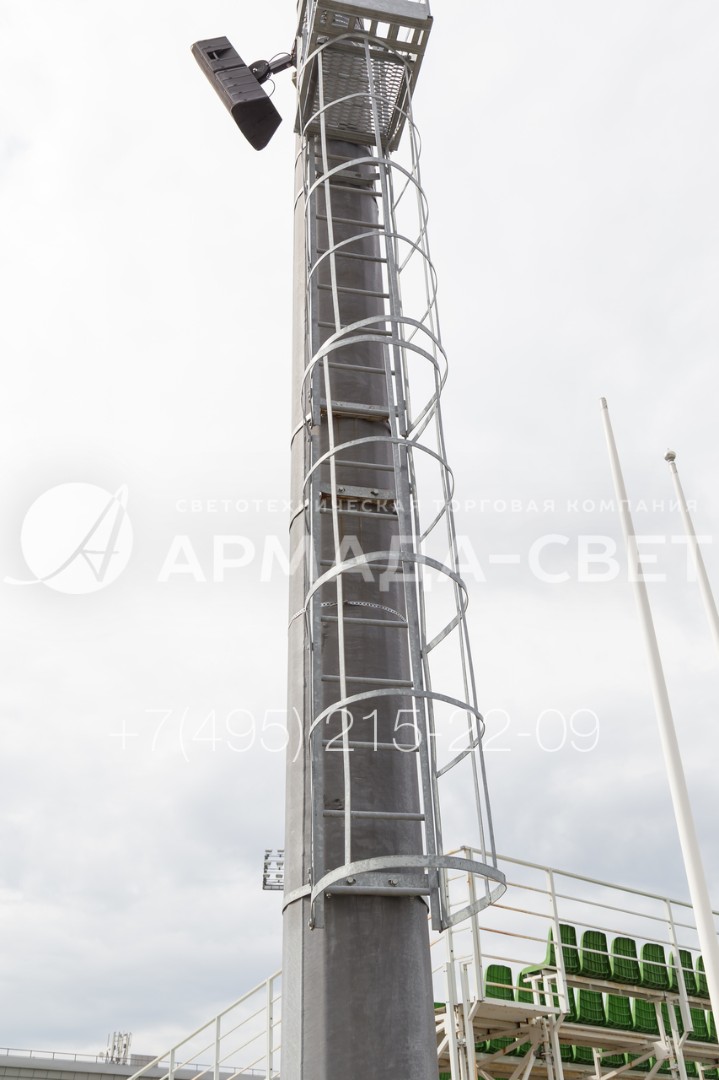

2) Лестница, которая может крепиться на мачту уличного освещения со стационарной короной, позволяет отказаться от использования гидравлических подъемников для обслуживания осветительного оборудования на большой высоте. Лестницы имеют защитные рамы, которые исключают падение во время подъема.

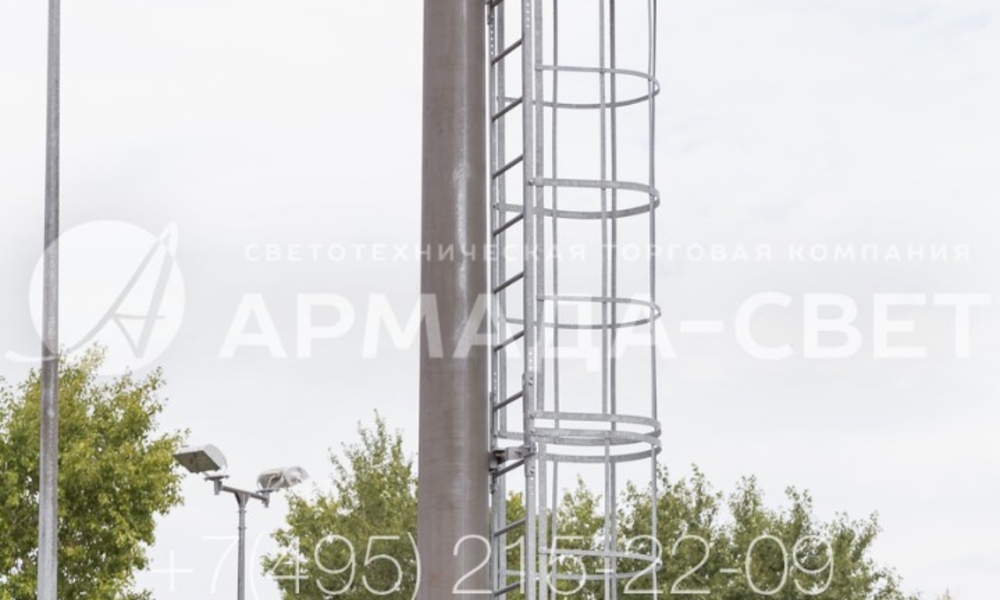

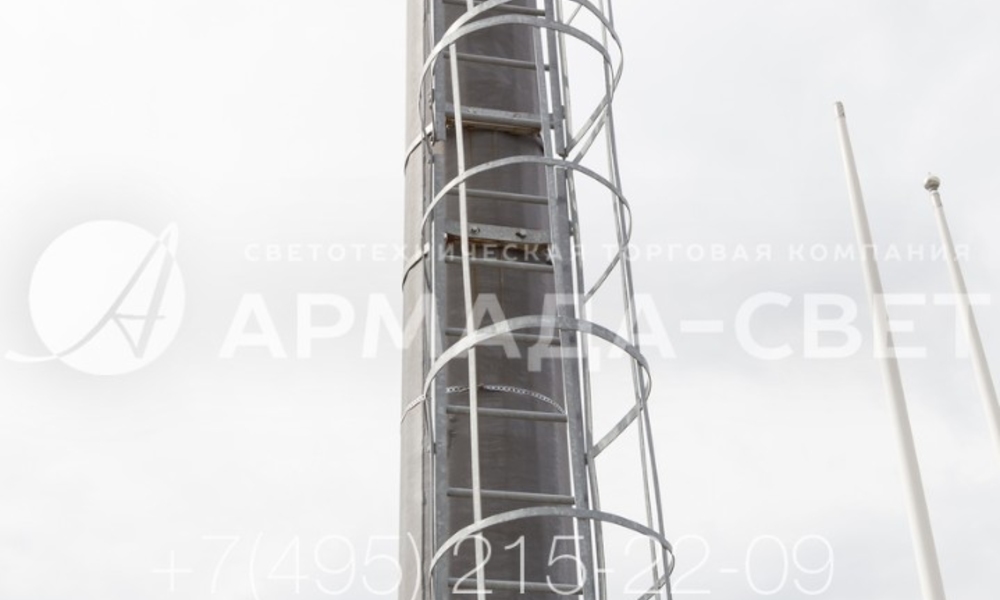

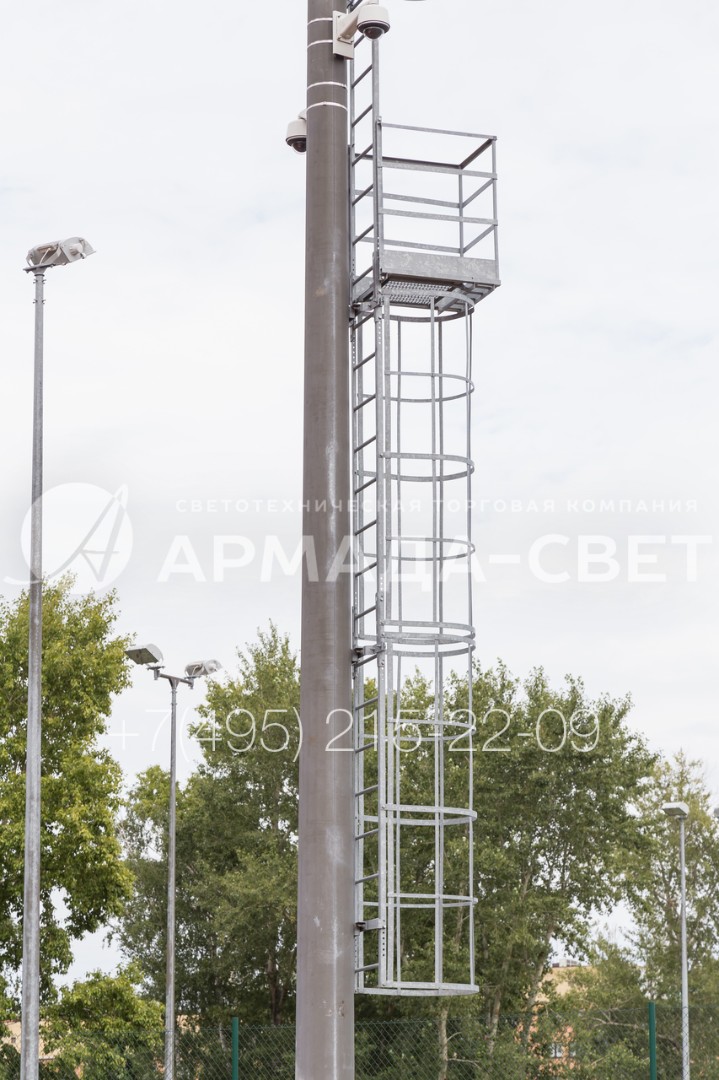

3) На фото изображена лестница, с помощью которой электрик может подняться на верхнюю технологическую площадку и выполнить ремонт или регламентное обслуживание приборов освещения. Лестница оцинкована для защиты от коррозии, имеет дополнительную защитную раму для обеспечения безопасности персонала.

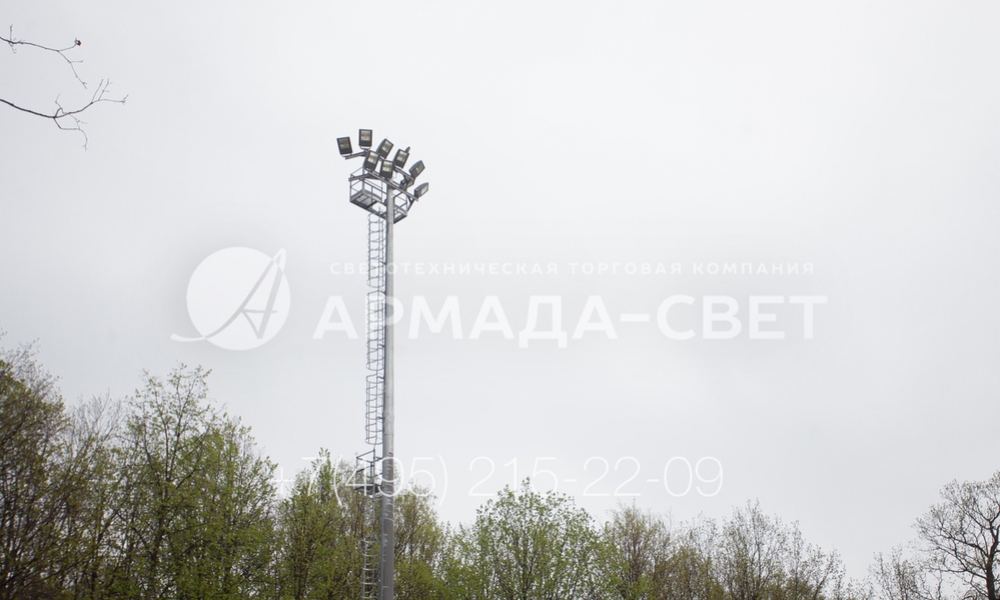

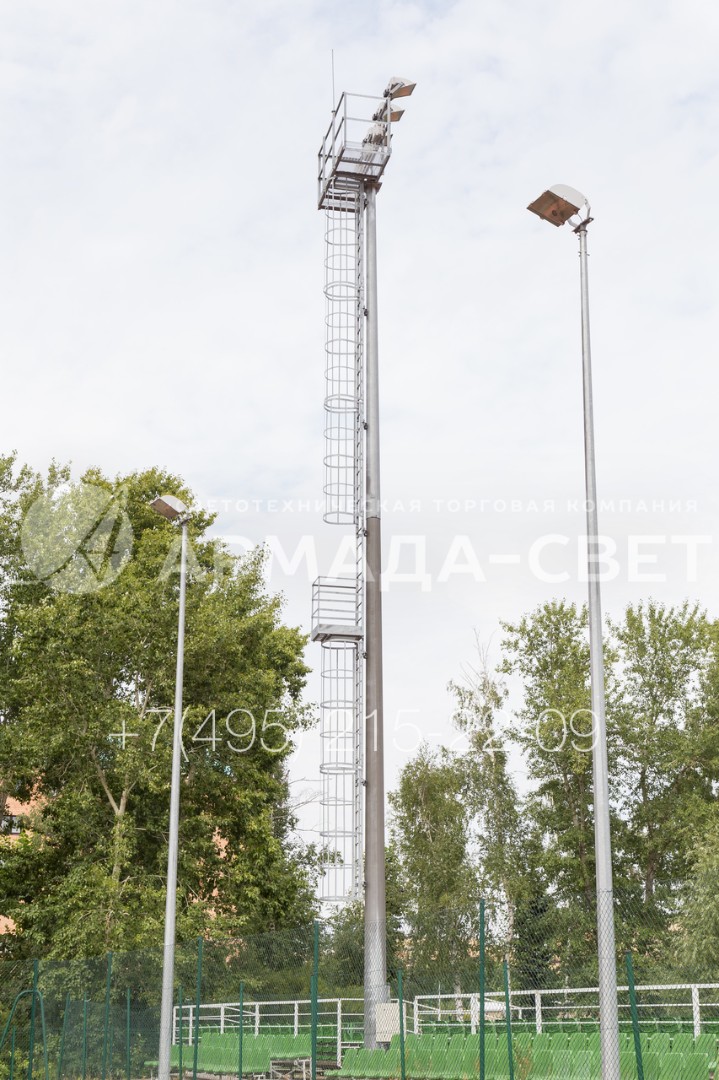

4) На фото изображена верхняя часть мачты со стационарной короной, на которой установлены прожекторы наружного освещения. Каждый из прожекторов имеет скобу для точного позиционирования светового потока на освещаемую площадку. Несмотря на высоту в 16 метров, выполнять обслуживание световых приборов можно без аренды АГП.

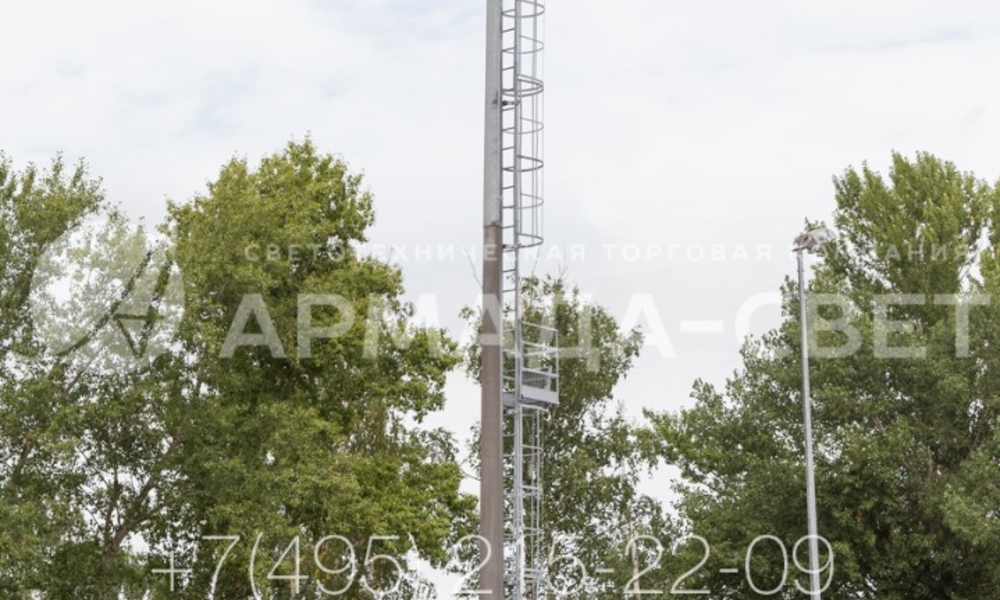

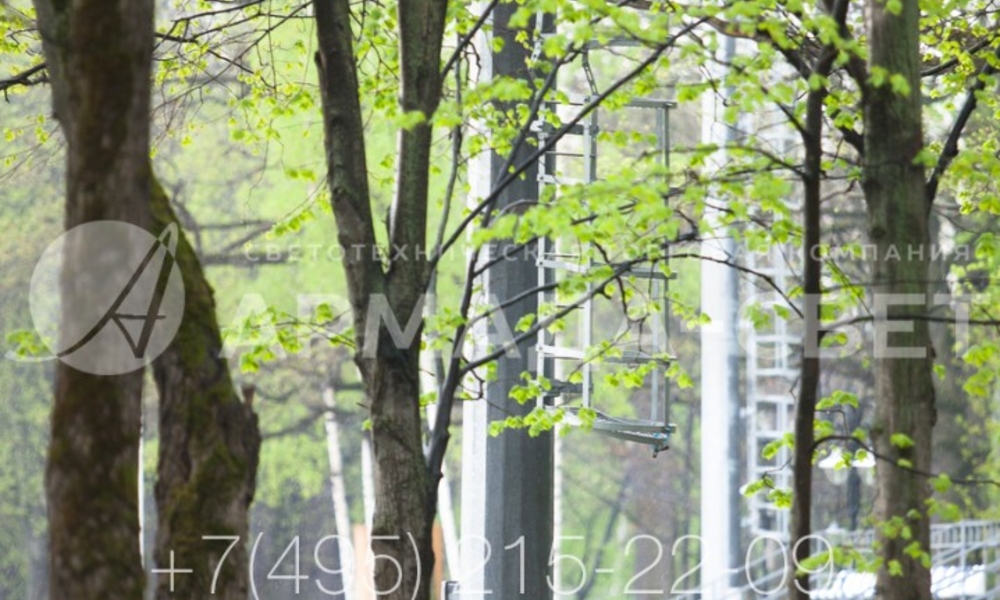

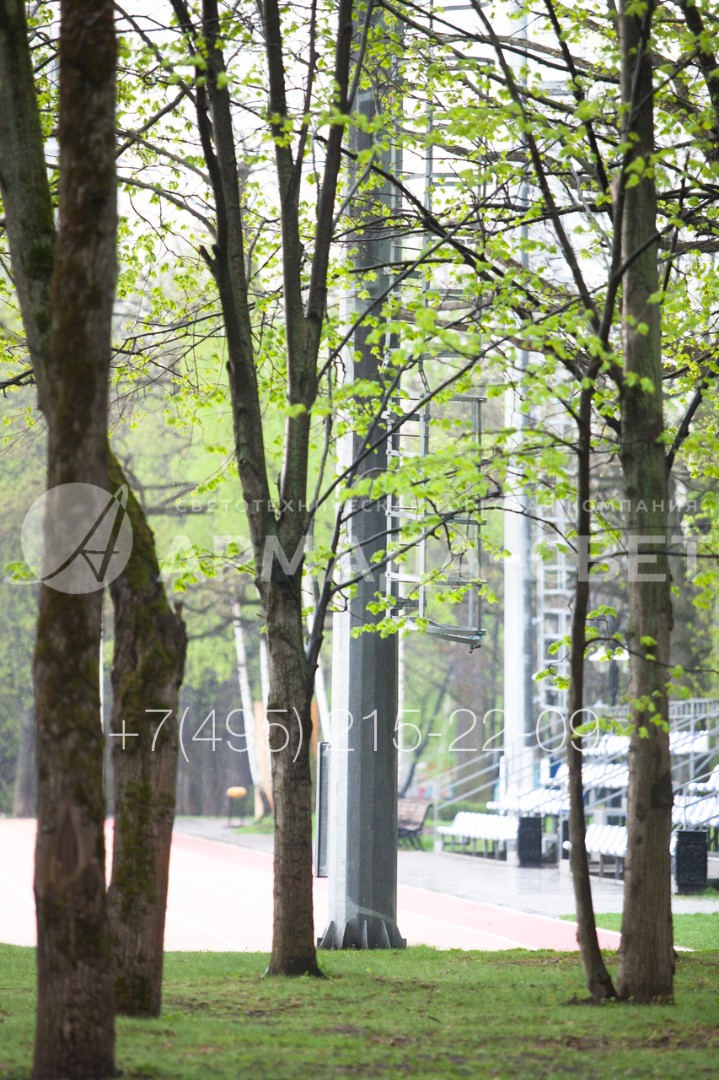

5) Осветительные мачты типа ВМОН хорошо вписываются в окружающую инфраструктуру и сочетаются с окружающей растительностью. Ствол конструкции сделан из листовой стали и имеет небольшой диаметр, поэтому почти не выделяется на фоне деревьев. Однако при этом на него можно установить мощную раму с большим количеством светильников.

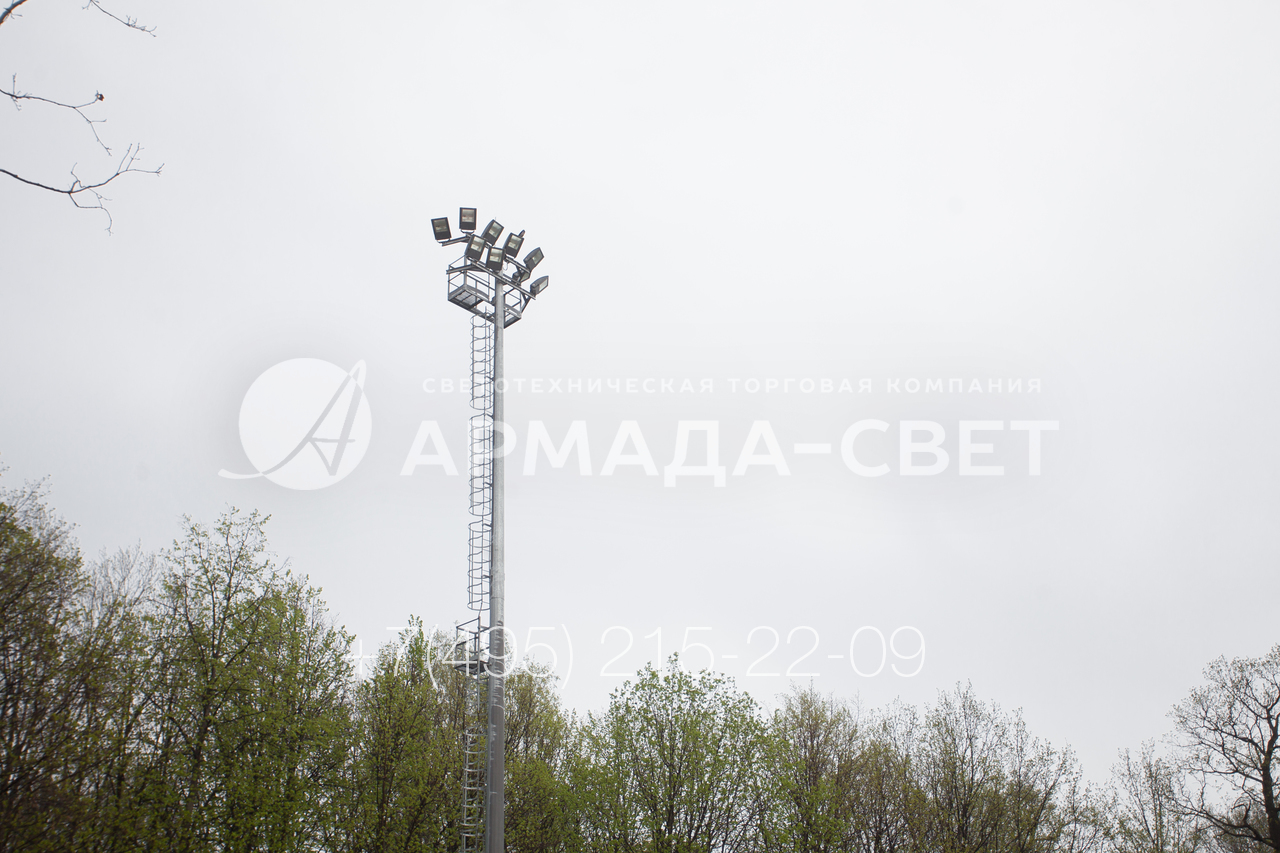

6) Мачты со стационарной короной – ВМОН-16 – можно использовать для создания заливающего или направленного освещения на спортивных и иных подобных объектах. Эти инженерные конструкции могут использоваться вместе с опорами уличного освещения, на оголовке которых устанавливаются консольные светильники или прожекторы.

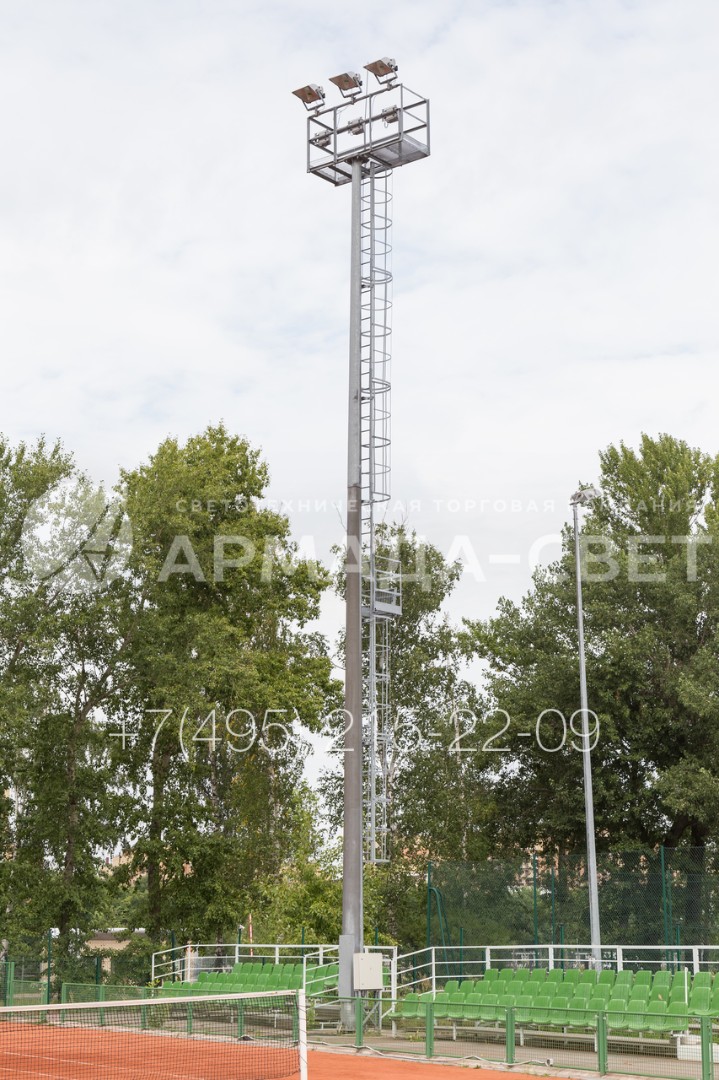

7) На фото изображена мачта со стационарной короной, которая применяется для освещения теннисных кортов и прилегающих к ним трибун. Обратите внимание, что подводка кабелей для работы световых приборов производится под землей и внутри полого ствола. Поэтому висящие в воздухе провода не мешают зрителям наблюдать за соревнованиями.

8) Благодаря высокой несущей способности ствола высокомачтовой опоры на нее можно устанавливать дополнительное оборудование. В приведенном на фото примере на ствол установлена лестница с площадкой для отдыха, а также видеокамеры наружного наблюдения. Ствол и лестница оцинкованы для защиты от коррозии.

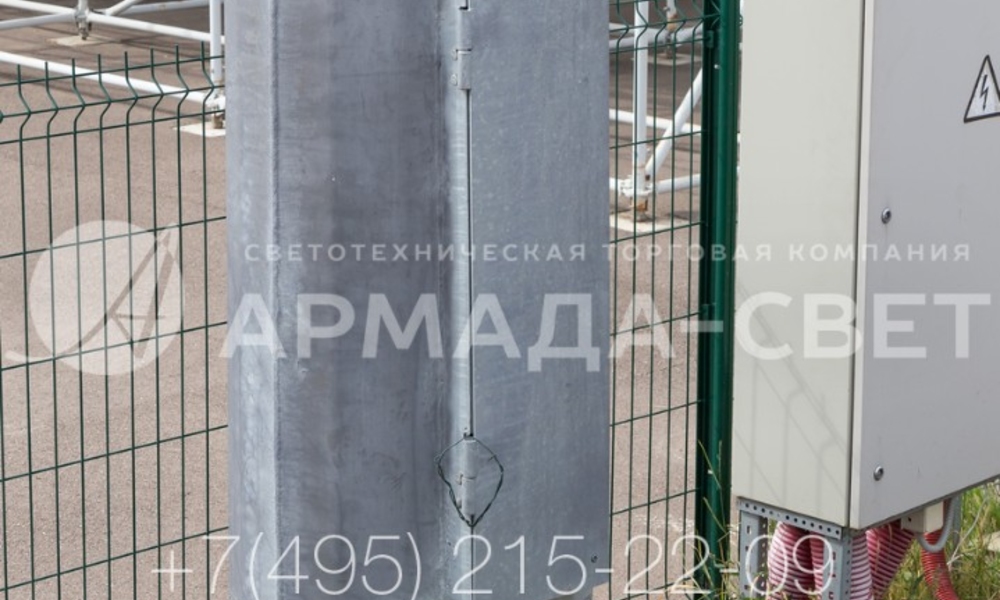

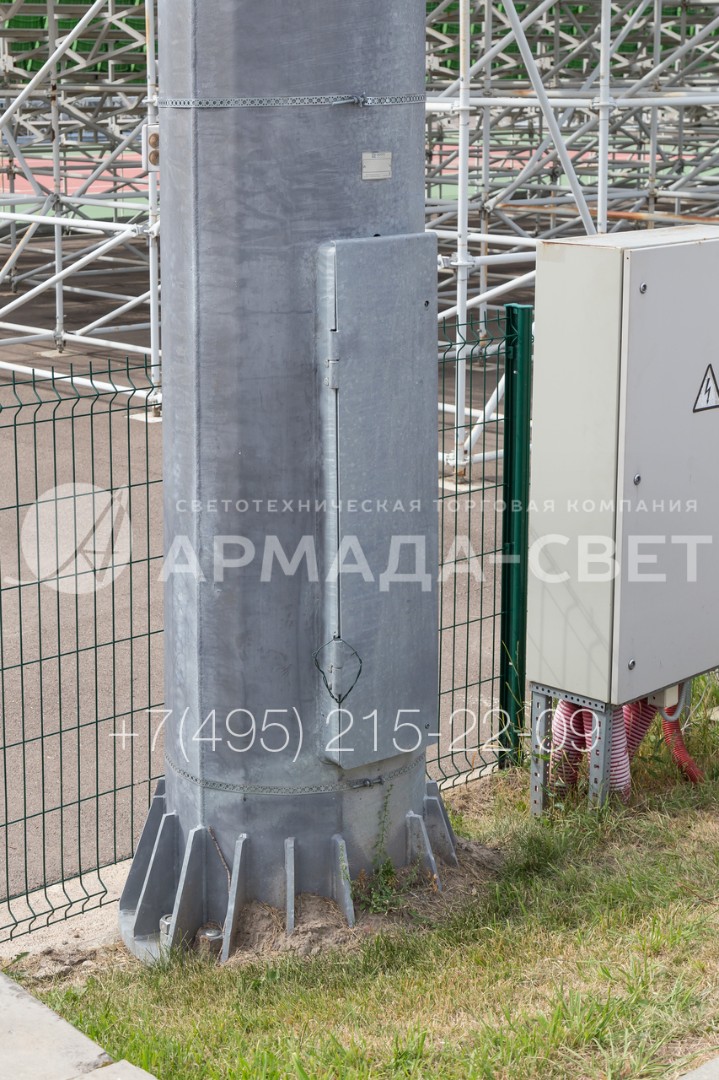

9) Коммутация подземных силовых линий и электрической проводки ствола производится внутри ревизионного отверстия. В нем установлены клеммные колодки и устройства защитного отключения для предотвращения повреждений из-за коротких замыканий. Ревизионное отверстие закрыто крышкой для защиты от осадков и посторонних.
