ВМОН-20 Высокомачтовые граненые опоры со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВМОН-20 Высокомачтовые граненые опоры со стационарной короной

+21

фото

Версия для печати

Область применения: Освещение больших открытых пространств, спортивных сооружений, аэропортов и морских портов, промышленных территорий с ограниченным доступом для обслуживания осветительных установок, складов, терминалов, горнолыжных склонов и спортивных площадок.

Назначение опоры: Высокомачтовая, Прожекторная, Мачта освещения
Высота (м): 20
Вес (кг): 1114
Тип опоры: ВМОН
Форма ствола опоры: Граненая
Нижний диаметр (мм): 425
Способ установки: Фланцевая
Размер фланца (мм): 600
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 8-24
Количество световых приборов: 1-45
Количество секций: 2-5
Артикул производителя: ВМОН-20

В наличии

Цена: от 324 731 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Мачты прожекторного типа ВМОН-20 – высотные металлоконструкции, оборудованные стационарной рамой со светотехникой. Опорные столбы такого типа позволяют организовать качественное внешнее освещение на больших открытых территориях, что определяет места их установки: транспортные магистрали, стадионы, аэропорты, промышленные объекты, на которых ограничен доступ к обслуживанию оборудования. Особенности конструкции допускают установку на опоре дополнительных приборов и техники.

ВМОН-20 имеет секционную конструкцию, отдельные элементы которой изготавливаются из стальных листов, сгибаемых на специализированном оборудовании для получения граненой поверхности. Опорная мачта обладает хорошей устойчивостью, защита изделия от коррозии обеспечивается обработкой металла горячим цинкованием. При необходимости поверхность мачты может дополнительно окрашиваться.

Конструкция прожекторных опор имеет несколько вариантов исполнения, предполагающих наличие лестниц, площадок, ограждений для доступа и обслуживания светотехники. Монтаж изделий выполняется на закладной фундамент – опора соединяется с металлической ЗДФ, размещенной в бетонном основании.

Габаритные размеры и технические детали опор

Основные параметры опор ВМОН

Название	Цена	Обозначение	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Количество секций	Количество осветительных приборов	Вес	Высота
Название	ВМОН		D, мм	A, мм	B, мм	K, шт.	ОП	m, кг	H, м
ВМОН-20	324 731 ₽	ВМОН-20 л/о	425	600	525	2	10	1114	20

Галерея

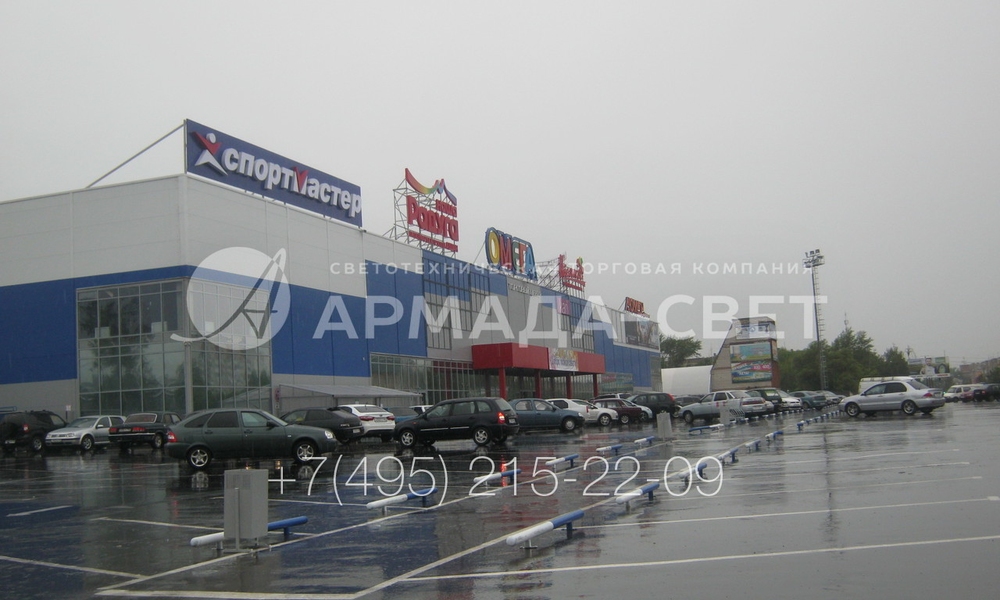

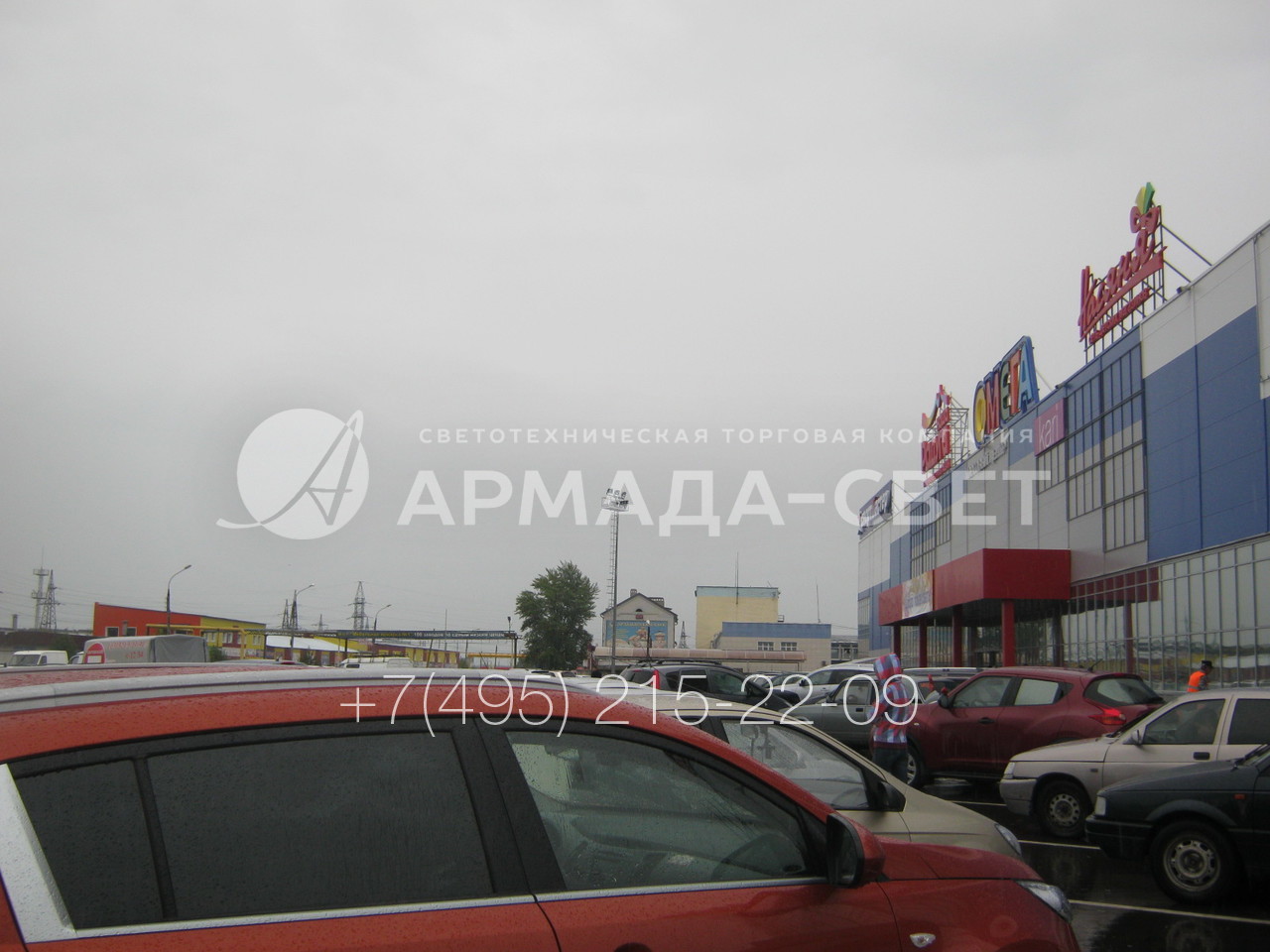

1) Изображенные на фотографии осветительные мачты со стационарной короной используются для освещения парковки перед крупным торговым центром. Чтобы уменьшить число инженерных конструкций на участке проектировщики отказались от установки классических опор по периметру. Одна мачта ВМОН заменяет до 10 обычных опор.

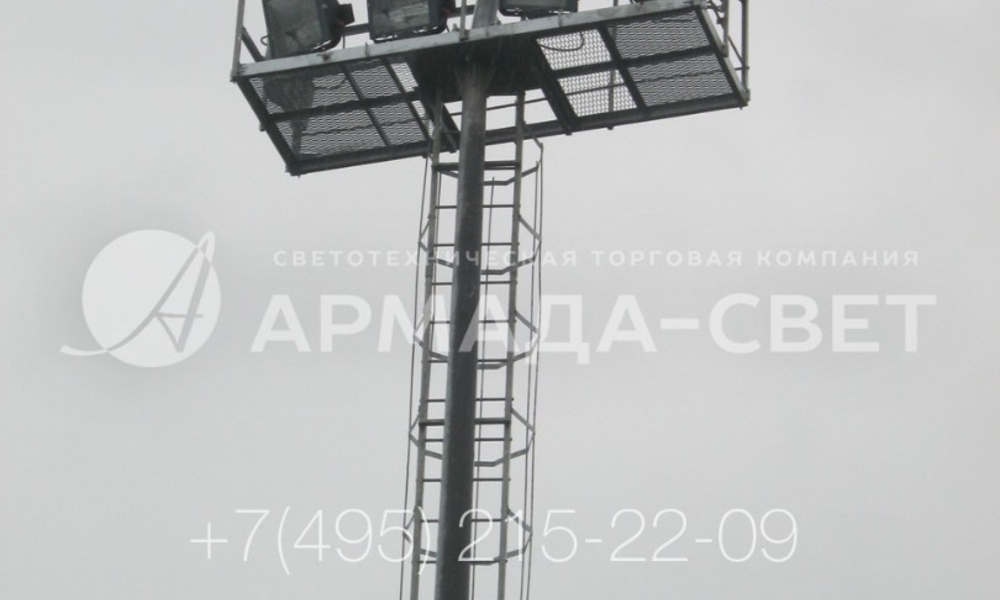

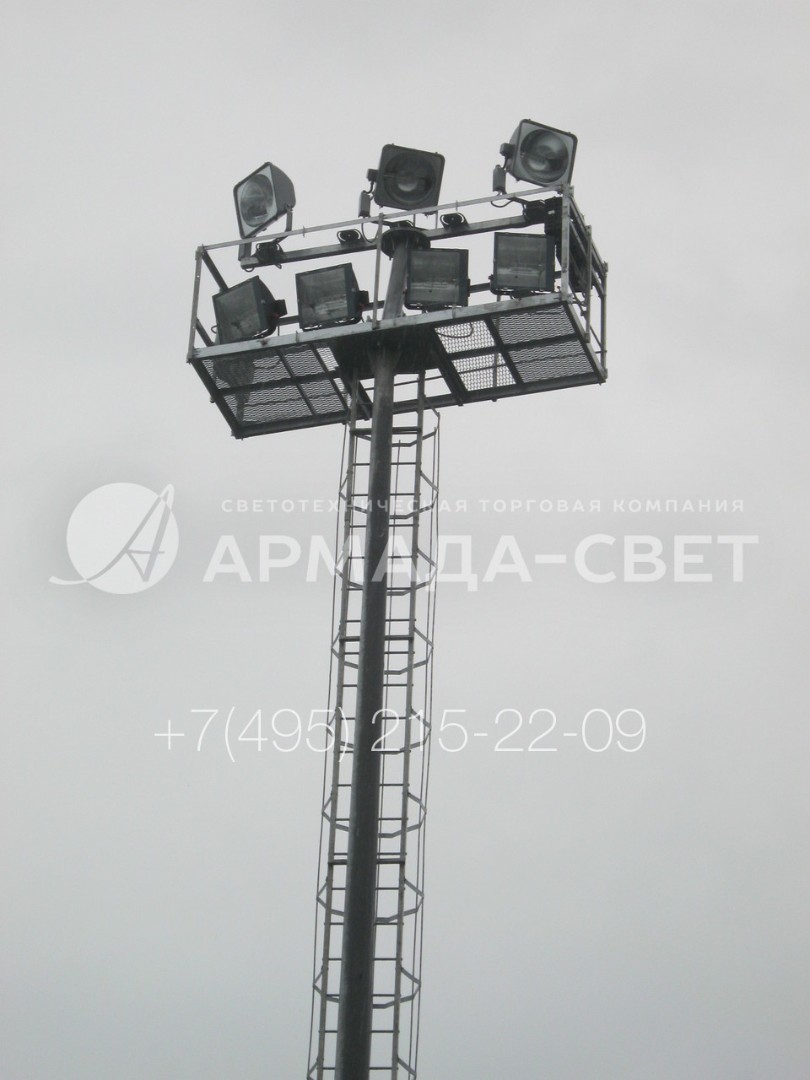

2) На фото изображена верхняя часть мачты со стационарной короной. Обратите внимание, что ее ствол имеет небольшое диаметр. Однако на оголовок устанавливается мощная рама с технологической площадкой. На раму крепятся прожекторы, каждый из которых можно развернуть и наклонить в нужном направлении.

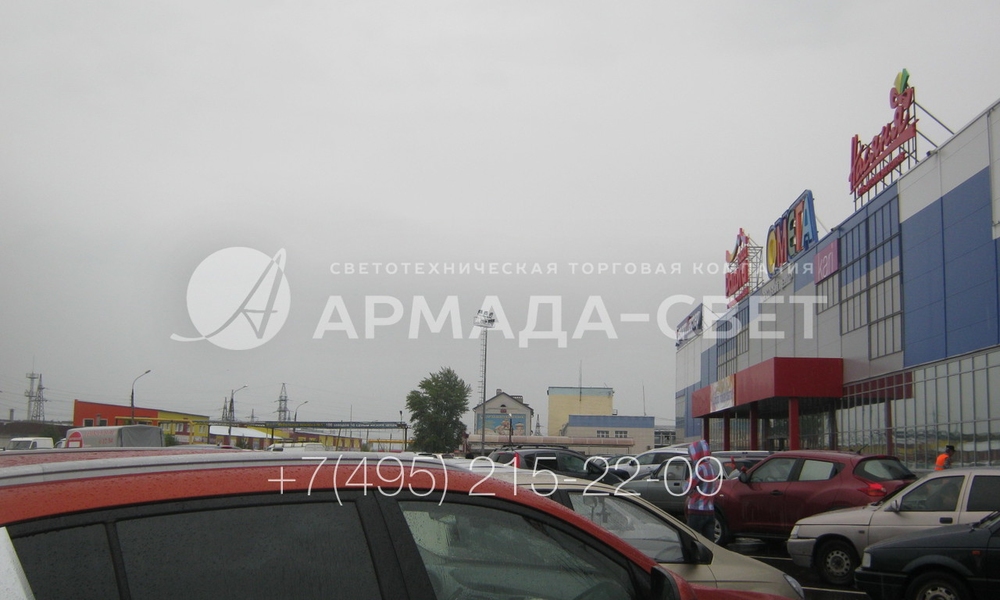

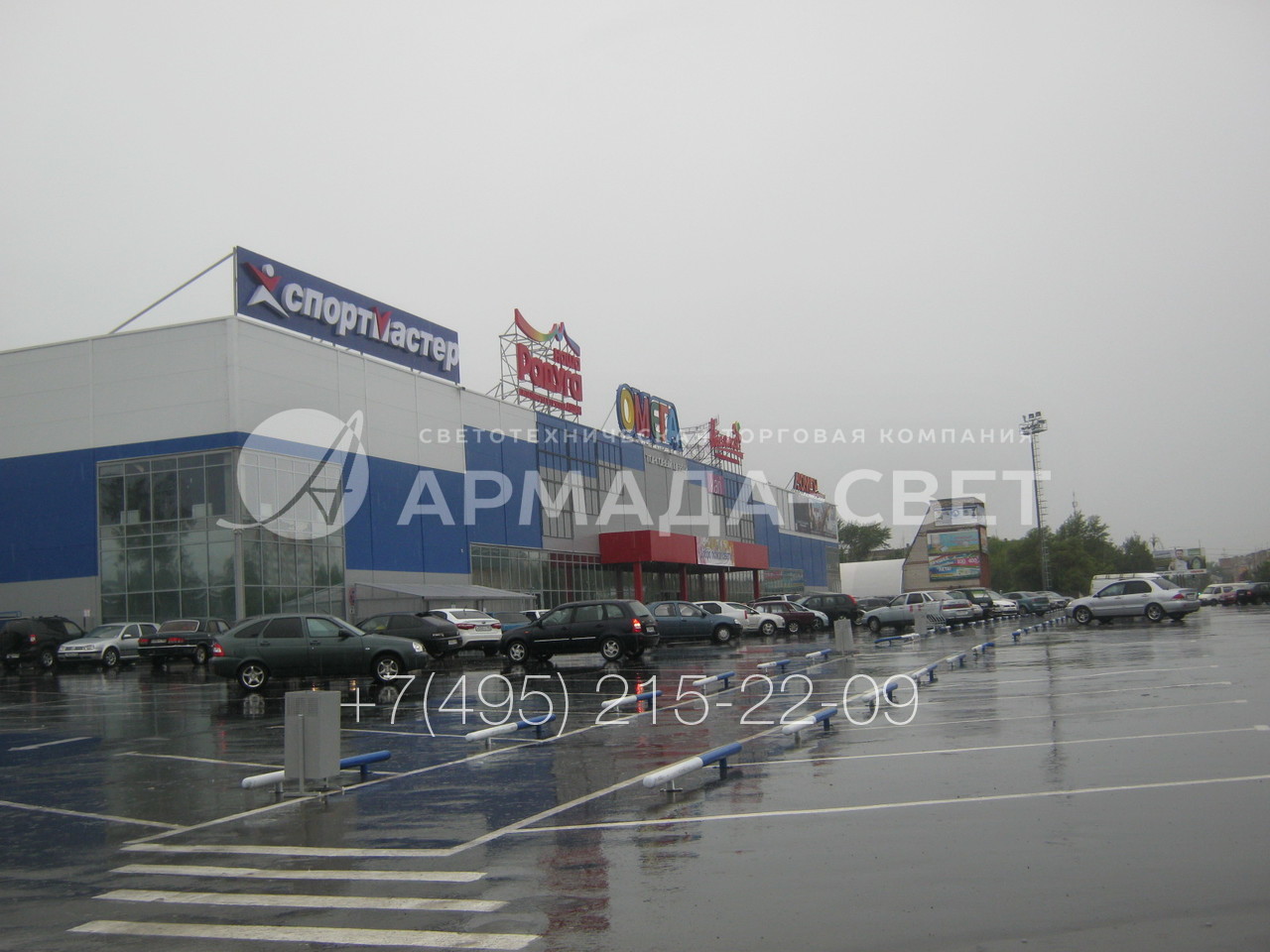

3) Использование мачт со стационарными коронами обеспечивает безопасность движения транспортных средств на парковках перед торговыми центрами. Сокращение числа инженерных конструкций упрощает маневрирование по парковке, а мощные светильники дают достаточно света в темное время суток.

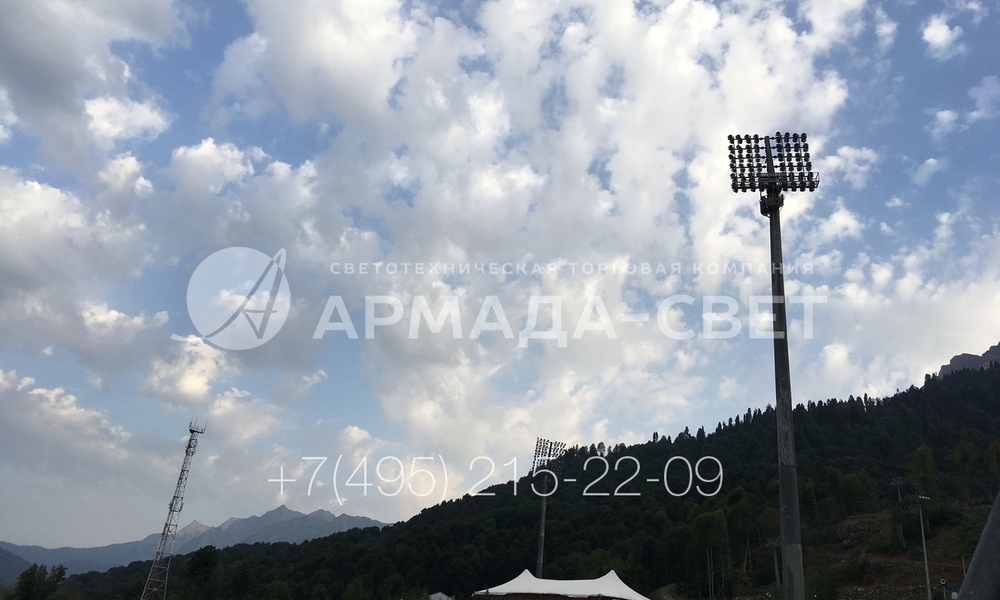

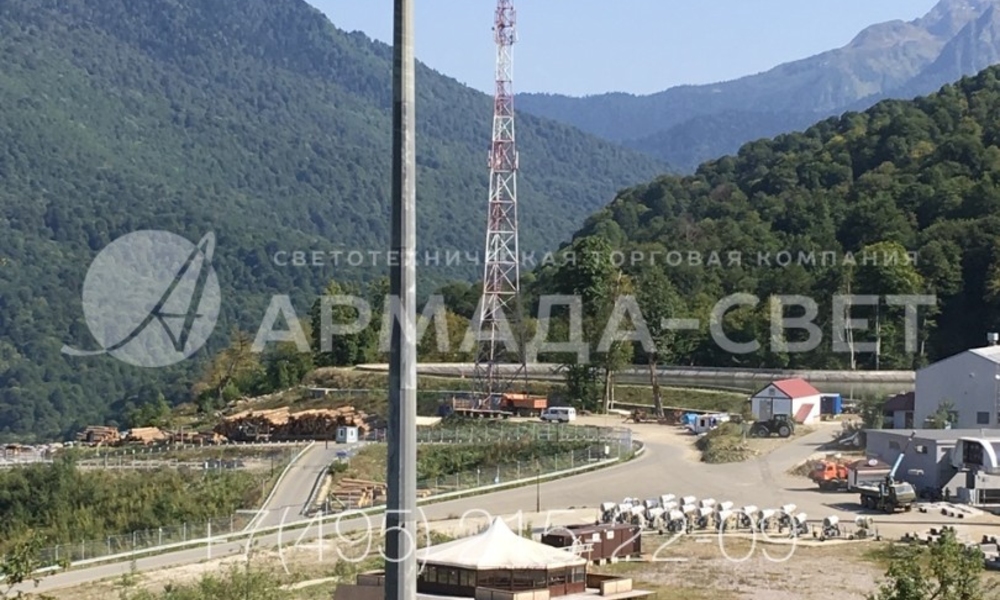

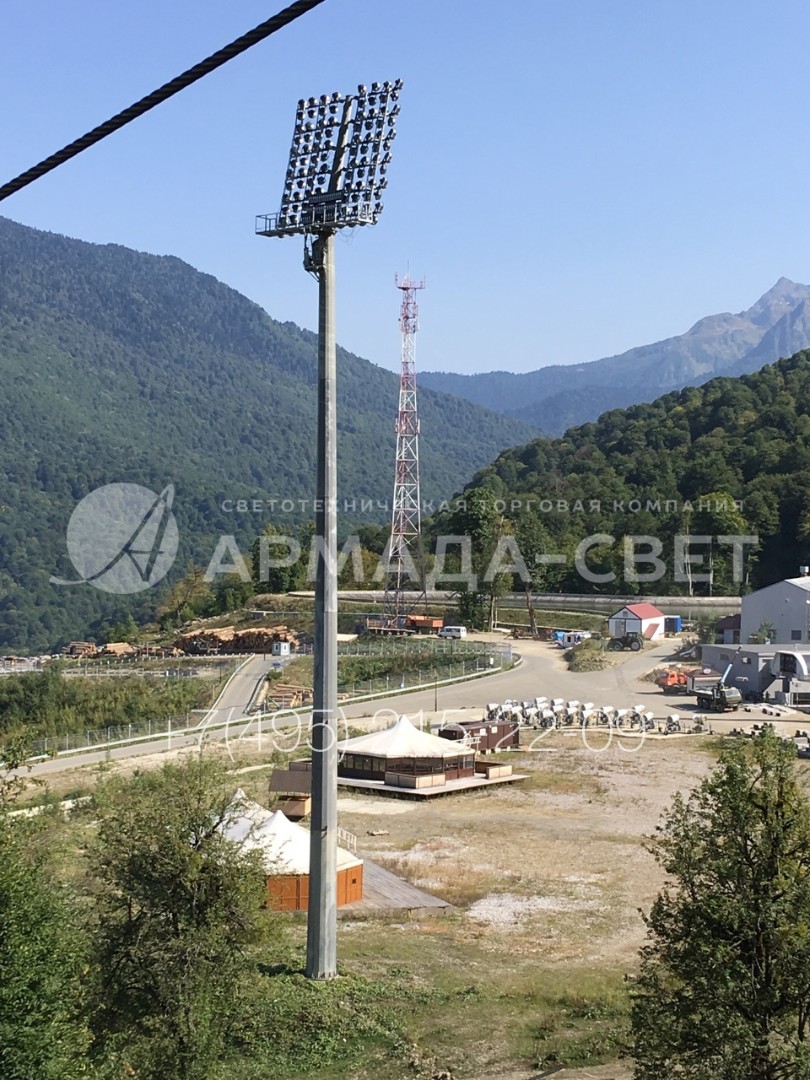

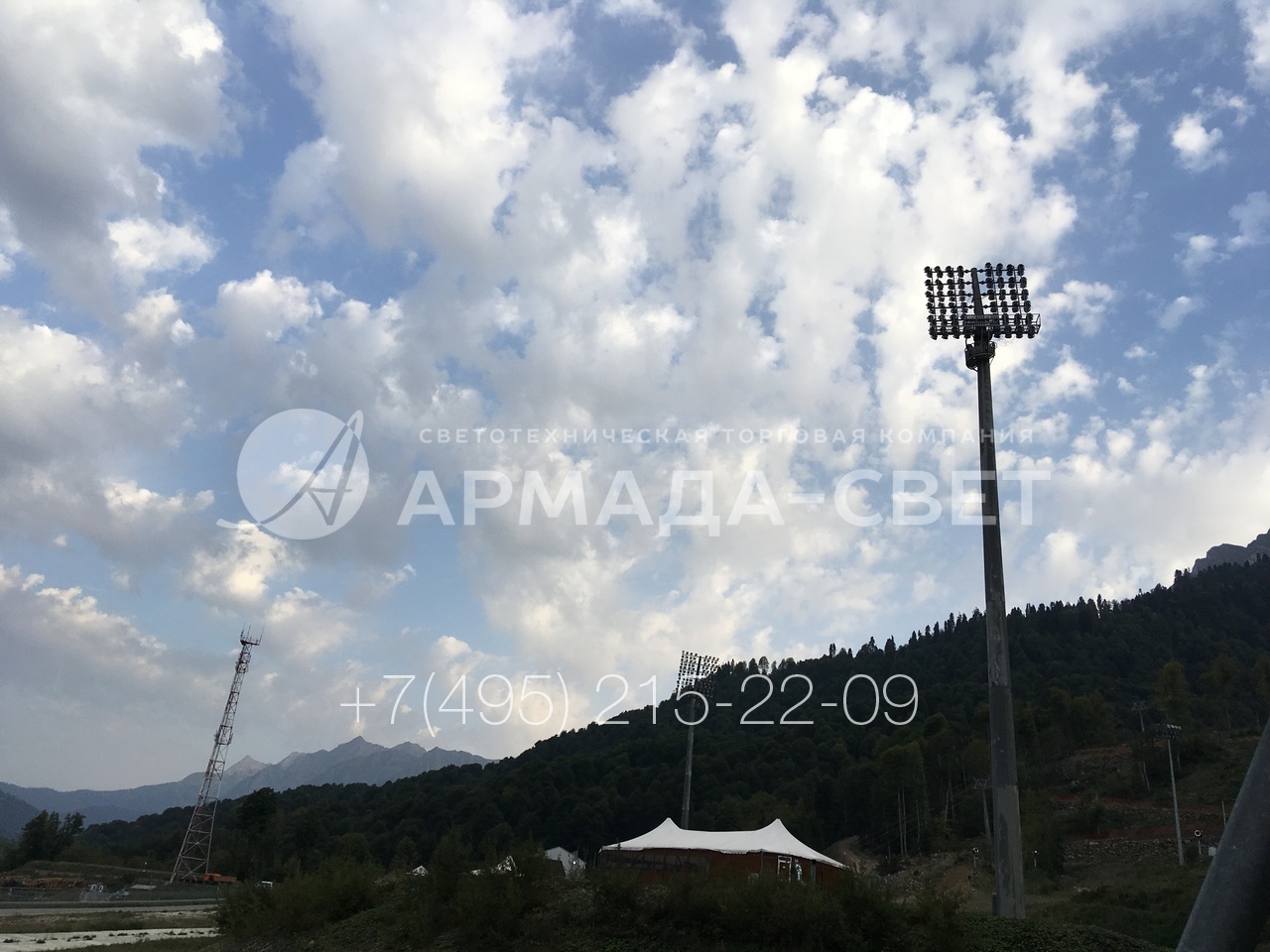

4) На фото изображена осветительная мачта со стационарной короной, с помощью которой организована подсветка производственной площадки в местности со сложным рельефом. Обратите внимание, что в сравнении с решетчатой конструкцией (на заднем плане) граненый ствол из листовой стали занимает на отведенном земельном участке минимум места.

5) С помощью 3-4 мачт высотой 20 метров со стационарной короной на оголовке можно ярко осветить площадку в местности со сложным рельефом. В представленном на фото примере на оголовке конструкции установлена мощная рама, на которой закреплено несколько десятков прожекторов направленного света.

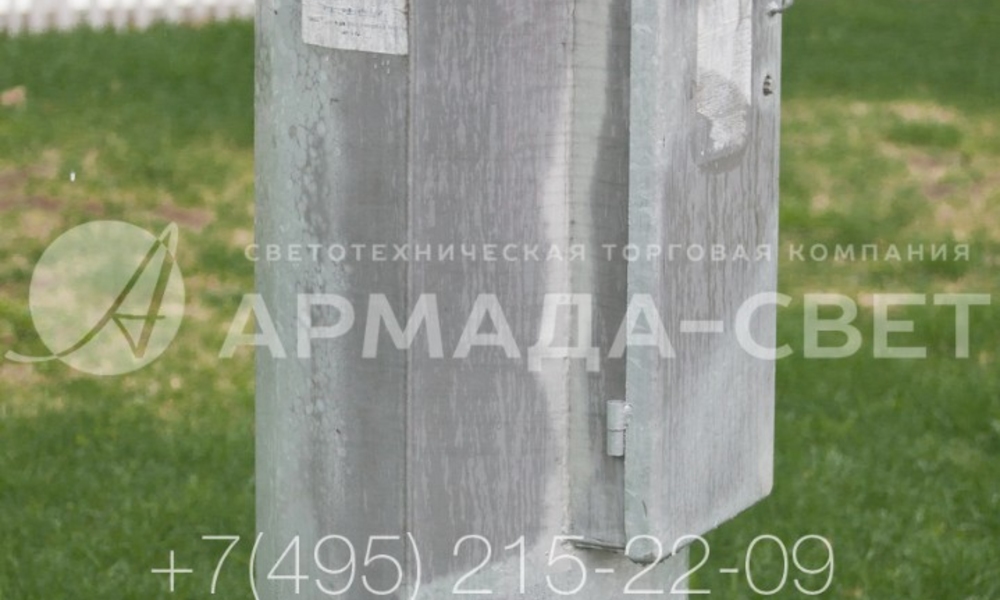

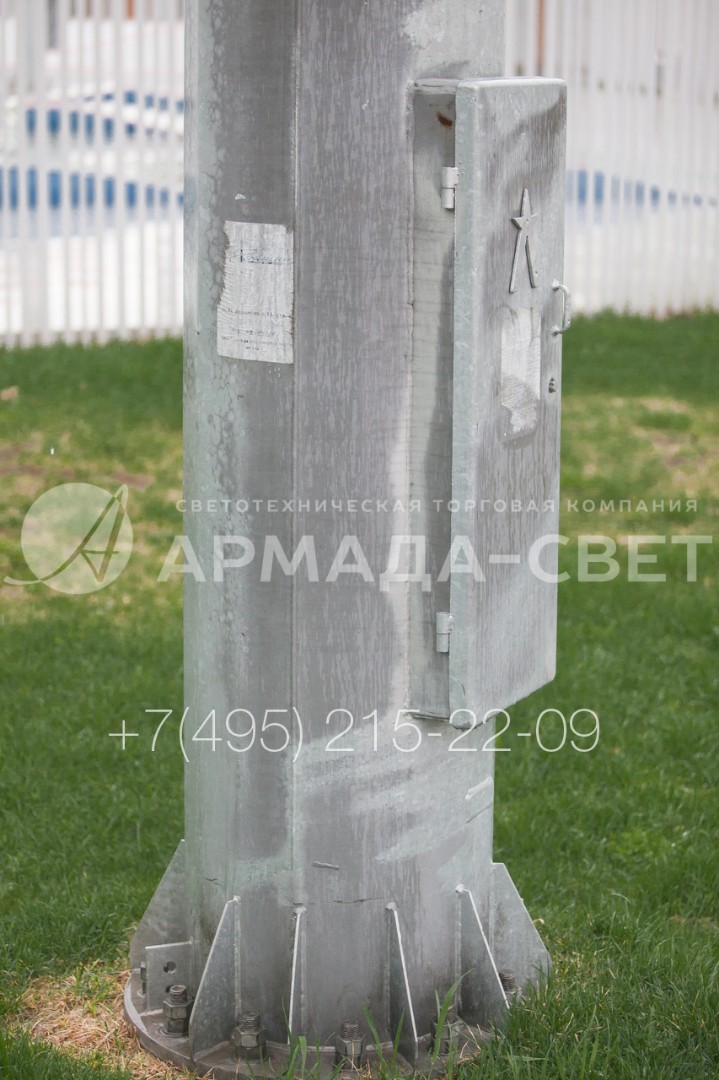

6) На фото представлен монтажный узел и ревизионное отверстие в нижней части осветительной мачты ВМОН со стационарной короной. Монтаж этой конструкции выполнен на фланец и анкерную закладную деталь фундамента. Ревизионное отверстие с крышкой необходимо для коммутации подземной силовой линии и внутренней проводки ствола.

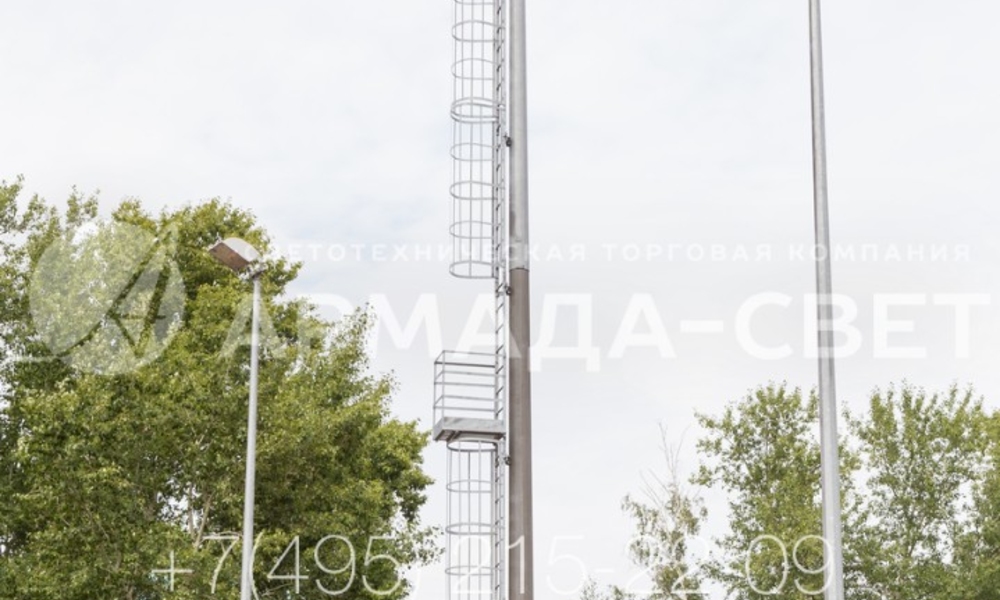

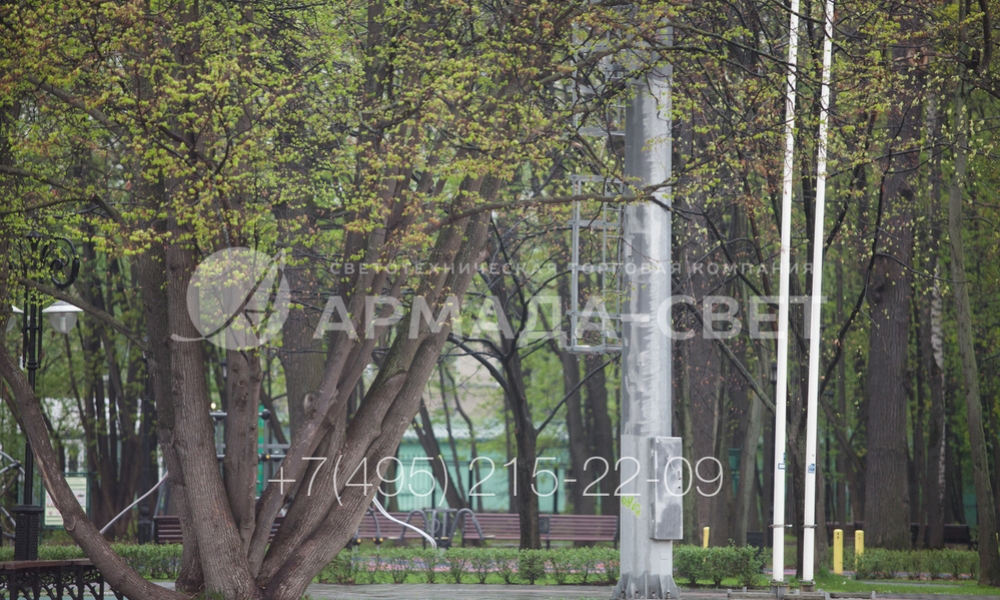

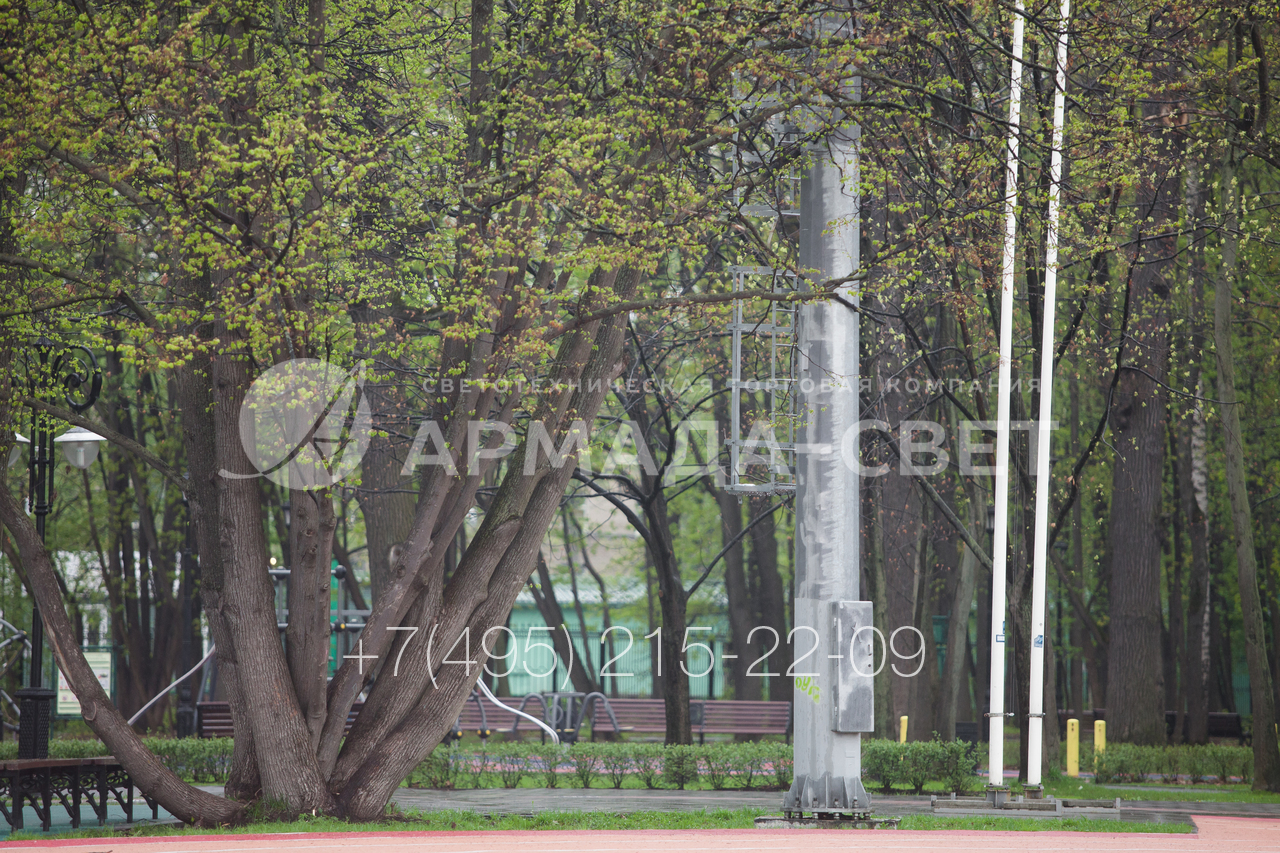

7) Осветительные мачты типа ВМОН можно устанавливать в парках, скверах и других местах массового пребывания людей. Они имеют ствол небольшого диаметра с граненым поперечным сечением. Поэтому занимают немного места на отведенном земельном участке. Но при этом выдерживают значительную нагрузку от установленных на верхушке светильников.

8) Популярность осветительных мачт типа ВМОН обусловлена тем, что на них можно установить большое количество световых приборов. Одновременно с этим выполнять ремонтные работы можно без использования отдельных гидроподъемников. Чтобы подняться на верхушку электрики используют лестницы, прикрепленные к граненому стволу.

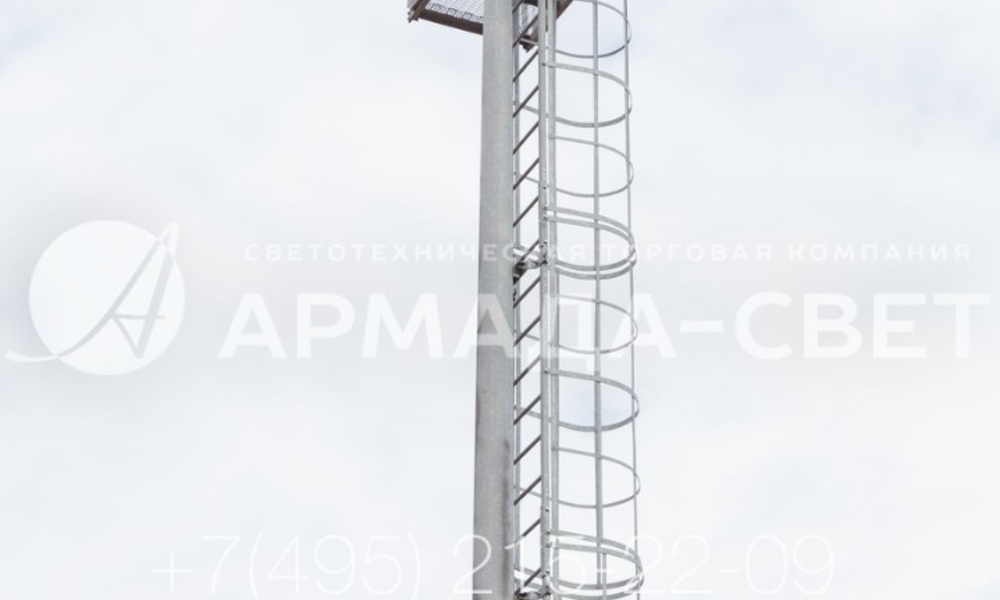

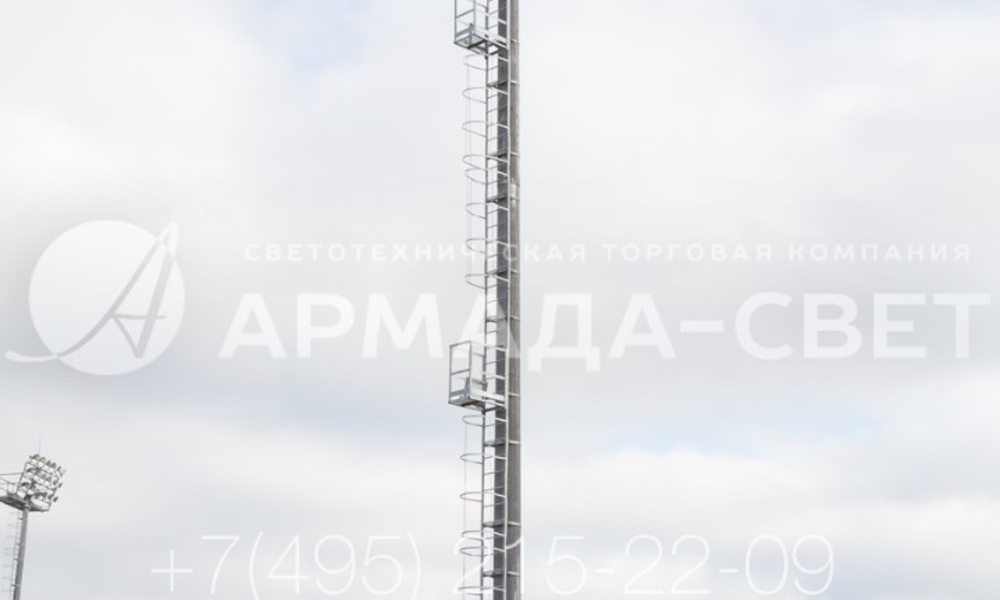

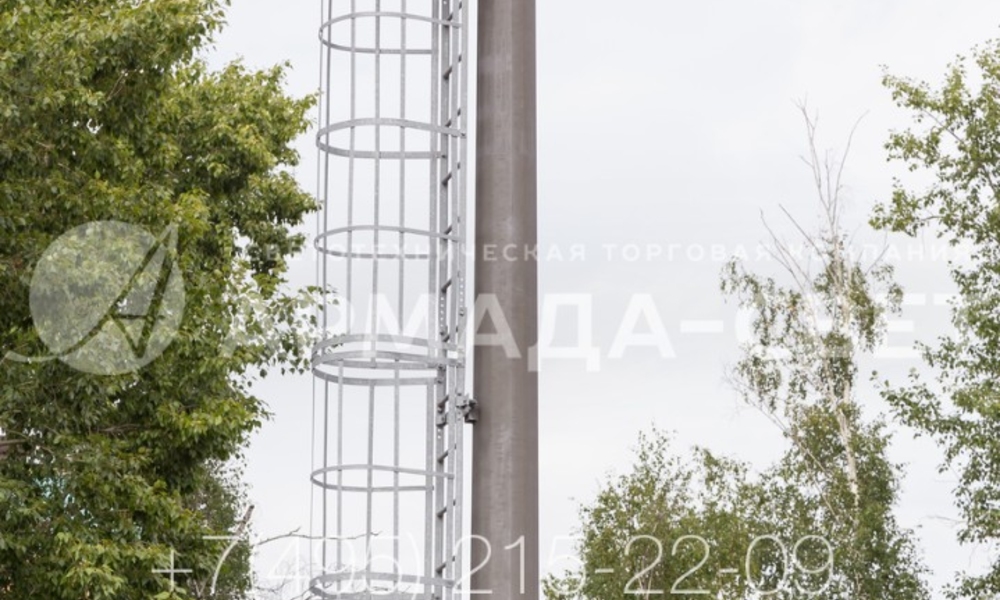

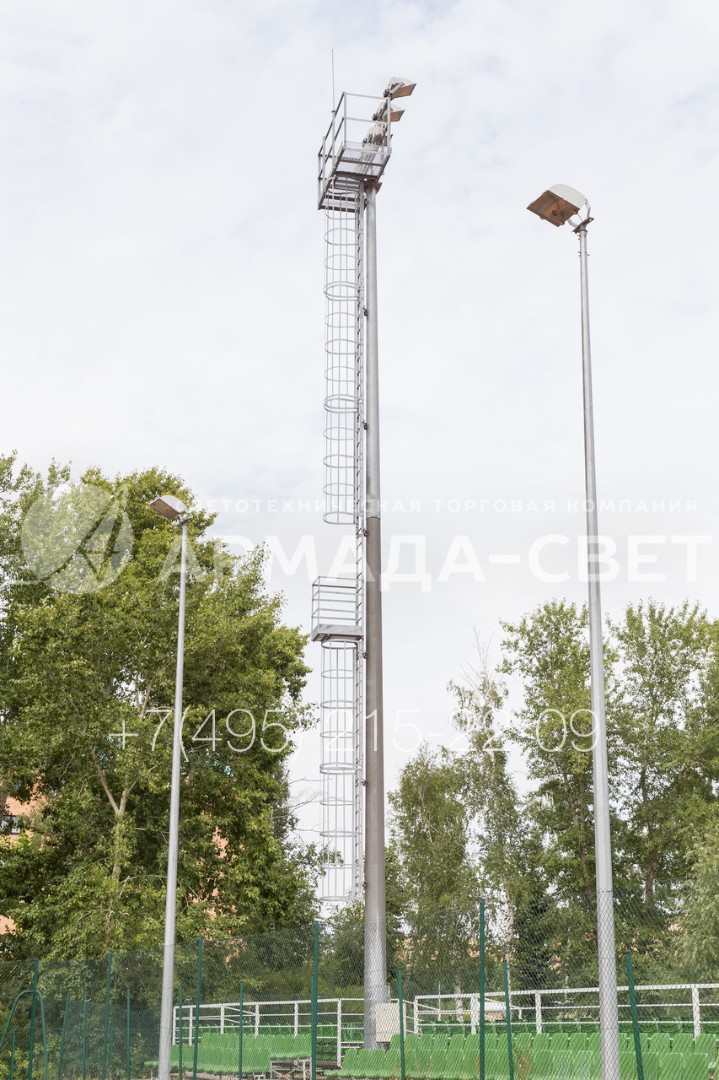

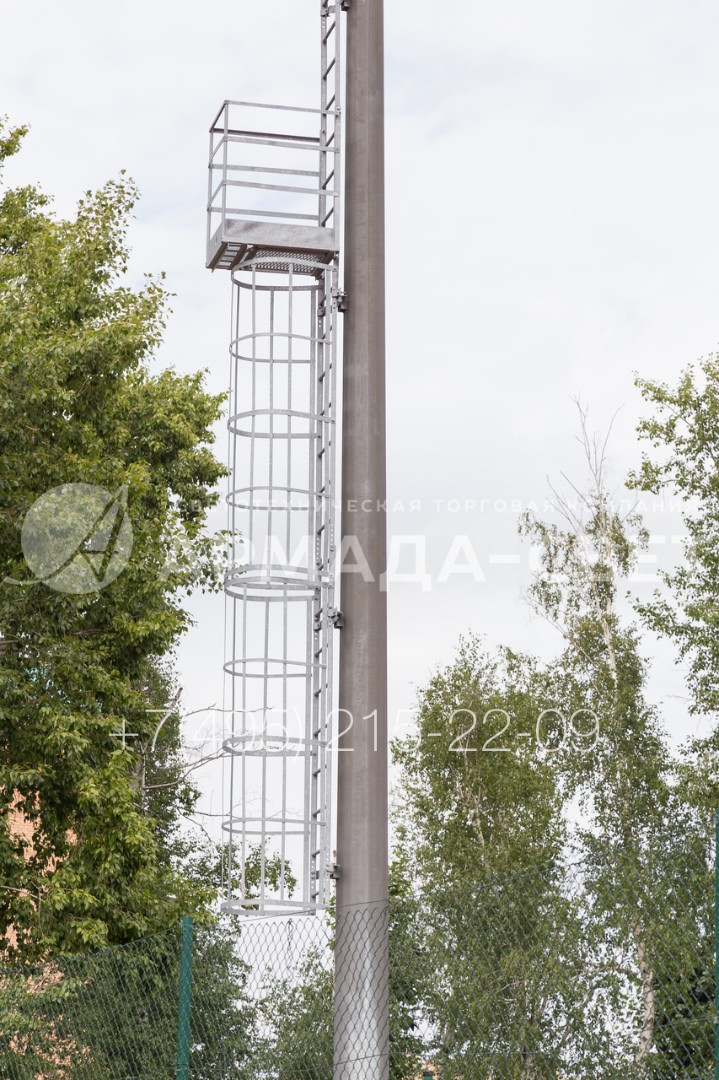

9) Осветительная мачта с граненым поперечным сечением и стационарной короной, изображенная на фото, оборудована лестницей, которая прикручена к стволу. Лестница служит для подъема электрика на площадку сверху. Дополнительно имеются промежуточные площадки, на которых можно отдохнуть во время подъема.

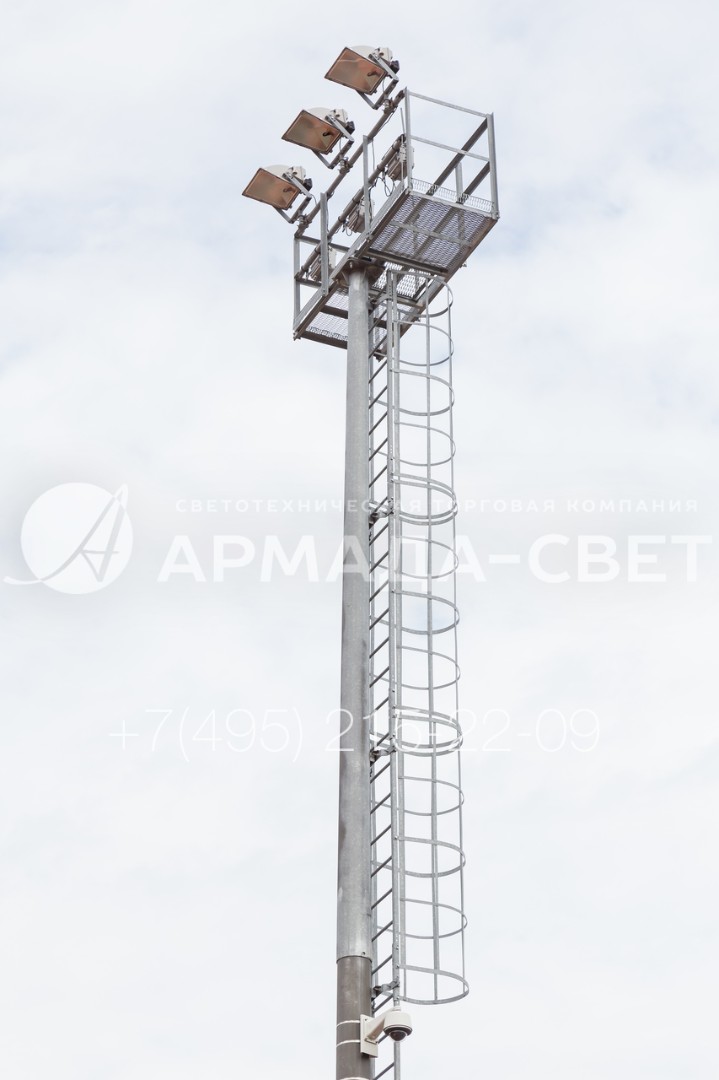

10) Осветительная мачта ВМОН отличается от обычных опор большой несущей способностью. Конструкция может выдержать большой вес от установленных светильников, а также технической площадке с перилами. На сам ствол ставятся также видеокамеры для наблюдения за окружающей обстановкой.

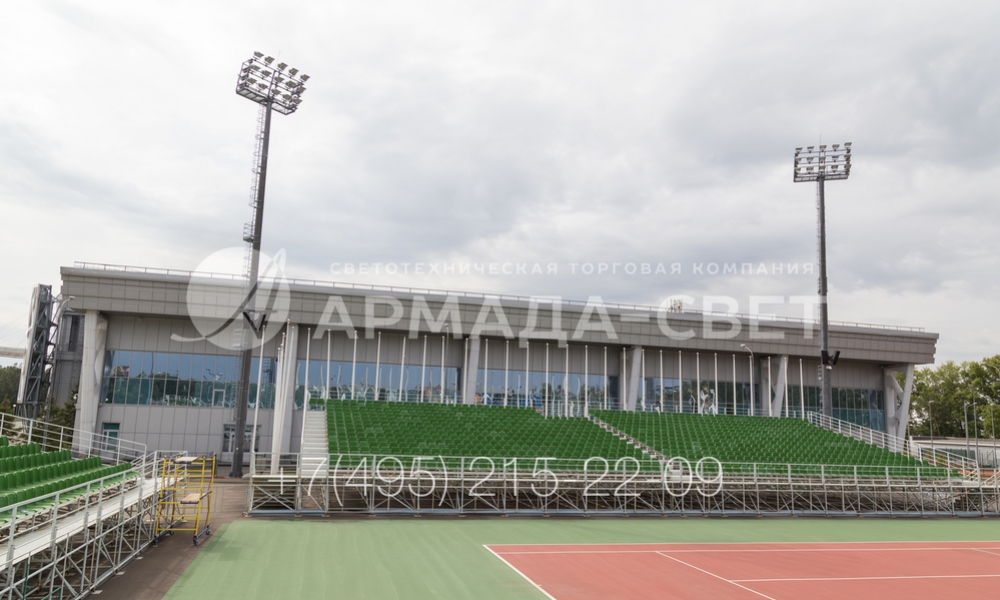

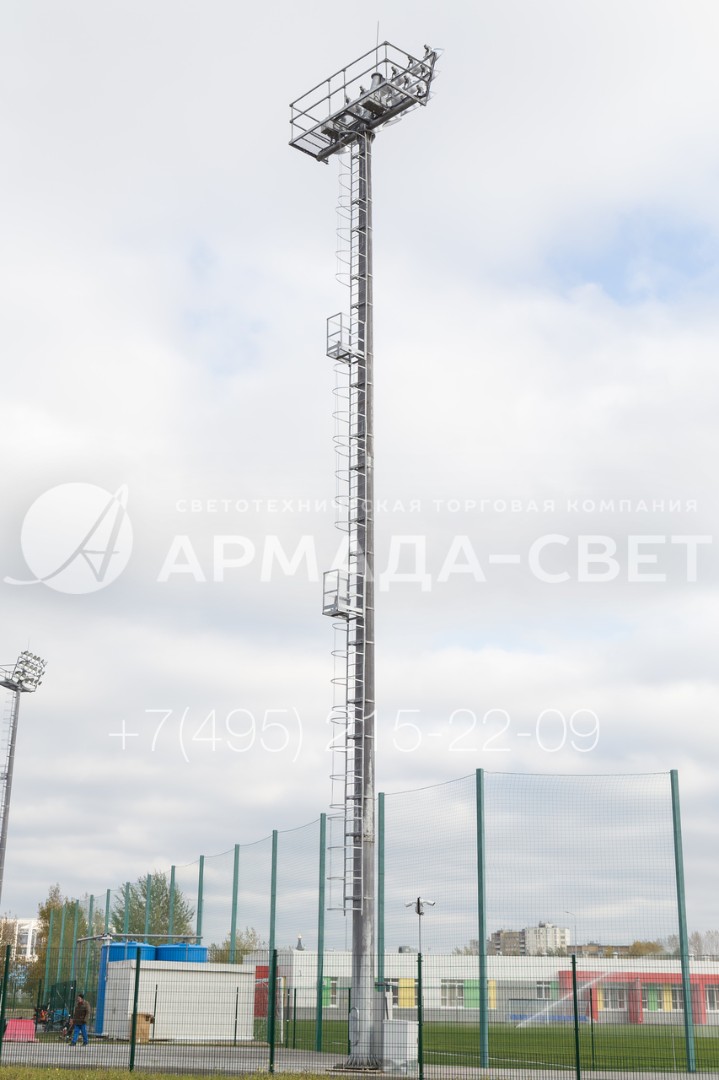

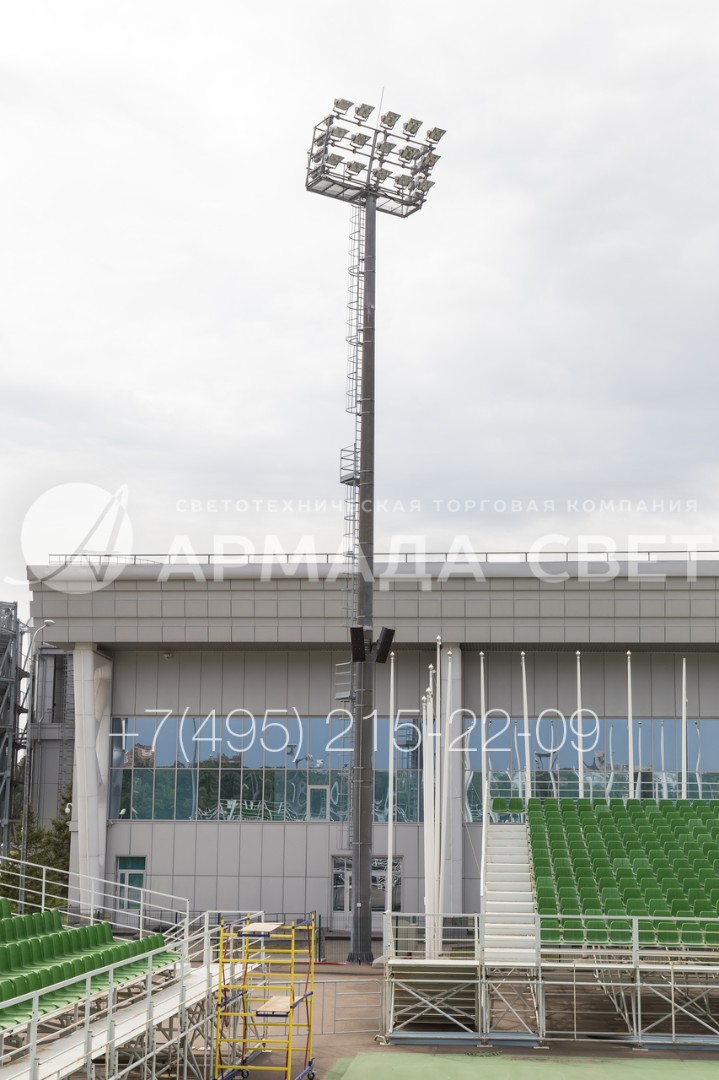

11) Высота опоры, изображенной на фотографии, составляет 20 метров. Подняться на нее электрик может с помощью лестницы, которая прикреплена к стволу конструкции. Размеры верхней рамы и ее форма может изменяться в зависимости от пожеланий клиента. В данном случае используется наклонная конструкция, которая освещает футбольное поле.

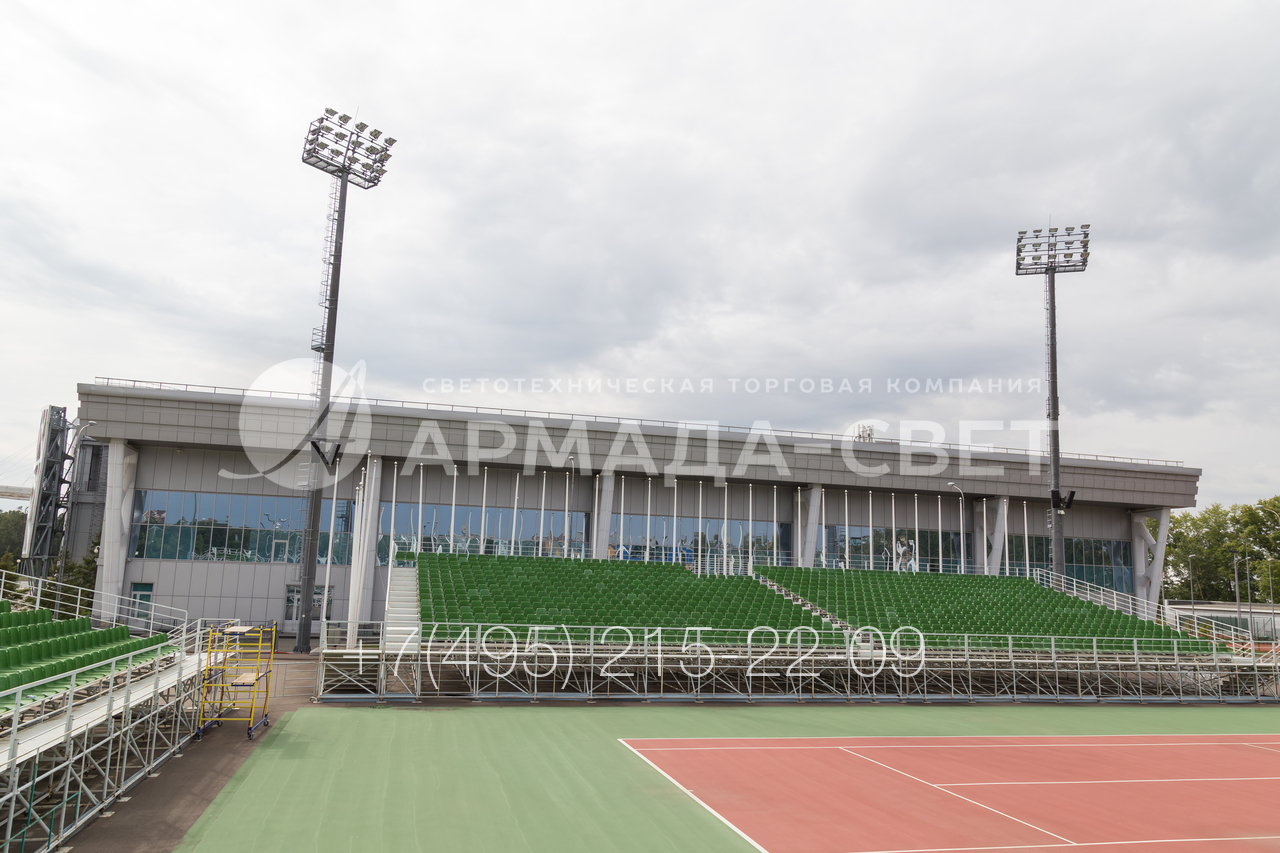

12) Для подачи электрического тока к светильникам используется проводка, размещенная внутри полых опор из листовой стали. Сами силовые линии прокладываются под землей, чтобы избежать повреждений по причине воздействия внешних природных факторов. Подземная подводка также улучшает внешний вид освещаемых спортивных объектов.

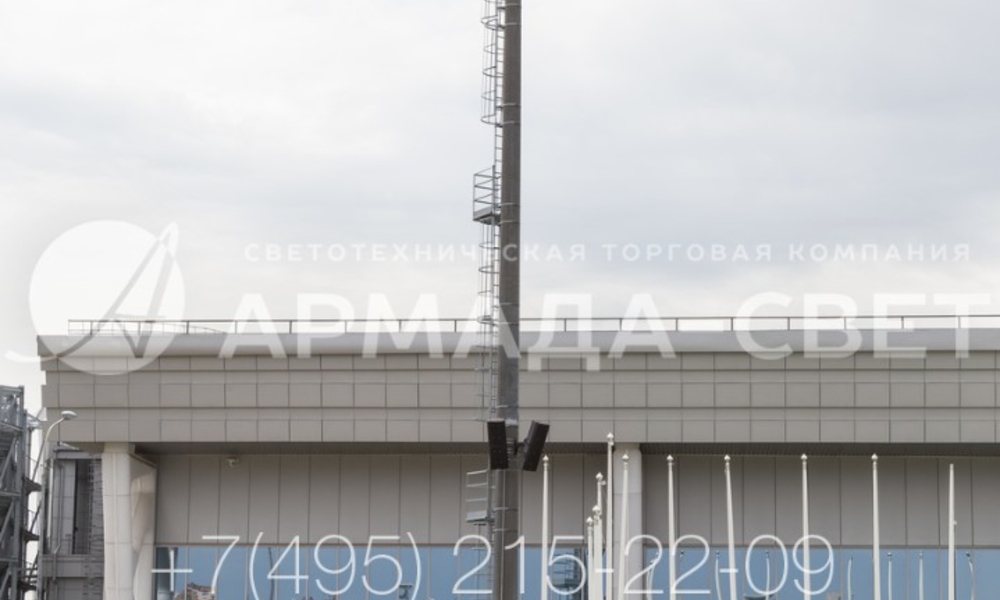

13) Одна осветительная мачта со стационарной короной может использоваться для установки световых приборов и дополнительного оборудования. В приведенном на фото примере на ствол конструкции установлены громкоговорители системы оповещения. Кроме того, на стволе имеется лестница со страховочной рамой для подъема электриков к светильникам.
