ВМОН-30 Высокомачтовые граненые опоры со стационарной короной

+19

фото

Версия для печати

Область применения: Освещение больших открытых пространств, спортивных сооружений, аэропортов и морских портов, промышленных территорий с ограниченным доступом для обслуживания осветительных установок, складов, терминалов, горнолыжных склонов и спортивных площадок.

Назначение опоры: Высокомачтовая, Прожекторная, Мачта освещения
Высота (м): 30
Вес (кг): 2211-3788
Тип опоры: ВМОН
Форма ствола опоры: Граненая
Нижний диаметр (мм): 550-870
Способ установки: Фланцевая
Размер фланца (мм): 800-1130
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 8-24
Количество световых приборов: 1-45
Количество секций: 2-5
Артикул производителя: ВМОН-30

В наличии

Цена: от 644 507 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Мачты прожекторного типа ВМОН-30 находят широкое применение для организации качественного внешнего освещения на больших по площади территориях. Значительная высота конструкции и возможность разместить необходимое количество светотехники позволяет применять их в аэропортах, на складах и хранилищах открытого типа, стадионах, транспортных магистралях и авторазвязках, промышленных объектах.

Конструкционное исполнение опор включает наличие специальных площадок, лестниц, ограждений, обеспечивающих удобный и безопасный доступ к светотехнике. Для изготовления мачт используется стальной металлопрокат, листы качественной стали сгибаются для получения на поверхности конструкции граней, выступающих дополнительными ребрами жесткости. Изделие проходит оцинковку горячим способом, что обеспечивает надежную защиту от коррозии и внешнего влияния негативных факторов. По заказу клиента цинковое покрытие дополняется окрашиванием.

Монтаж мачтовых опор ВМОН-30 выполняется на бетонное основание, внутри которого размещается металлический закладной элемент. Соединение с ЗДФ осуществляется через фланец, размещаемый в нижней части столба.

Габаритные размеры и технические детали опор

Основные параметры опор ВМОН

Название	Цена	Обозначение	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Количество секций	Количество осветительных приборов	Вес	Высота
Название	ВМОН		D, мм	A, мм	B, мм	K, шт.	ОП	m, кг	H, м
ВМОН-30	644 507 ₽	ВМОН-30 л/о	550	800	700	3	20	2211	30
ВМОН-30	1 104 202 ₽	ВМОН-30 л/о	870	1130	1020	3	30	3788	30

Галерея

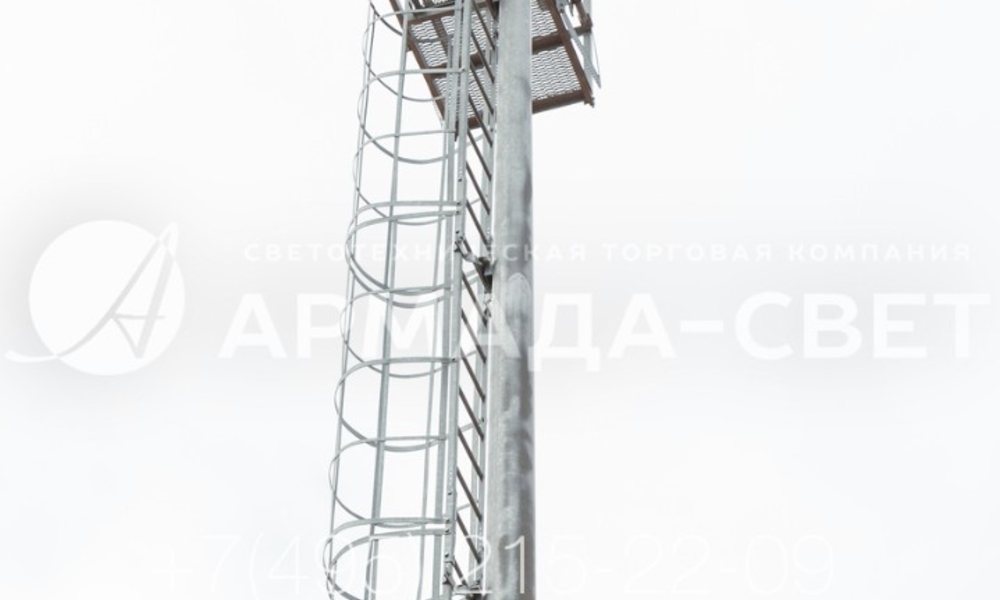

1) Для установки мачт типа ВМОН-30 необходимо минимум свободного пространства благодаря их малому диаметру. Кроме того, на ствол можно установить лестницы с предохранительной рамой. Это дает возможность смонтировать мачту в условиях плотной застройки и обслуживать их без использования автомобильных вышек.

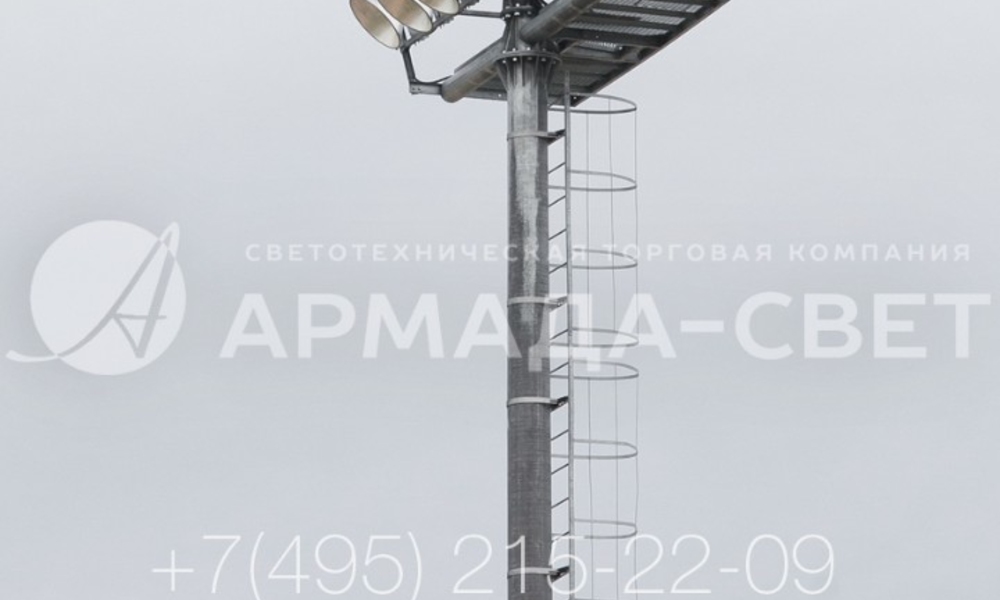

2) Конструкция осветительной мачты со стационарной короной может изменяться по желанию покупателя. Заказчик может выбрать форму и размеры рамы, количество и места расположения светильников, а также вид конструкции для подъема на техническую площадку. В приведенном на фото варианте использована лестница со страховочной рамой.

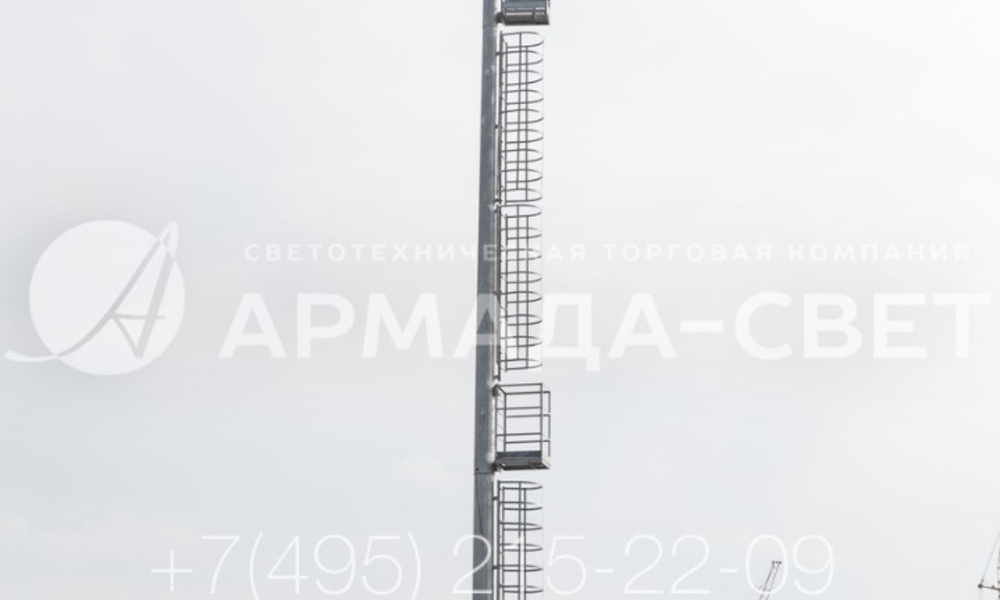

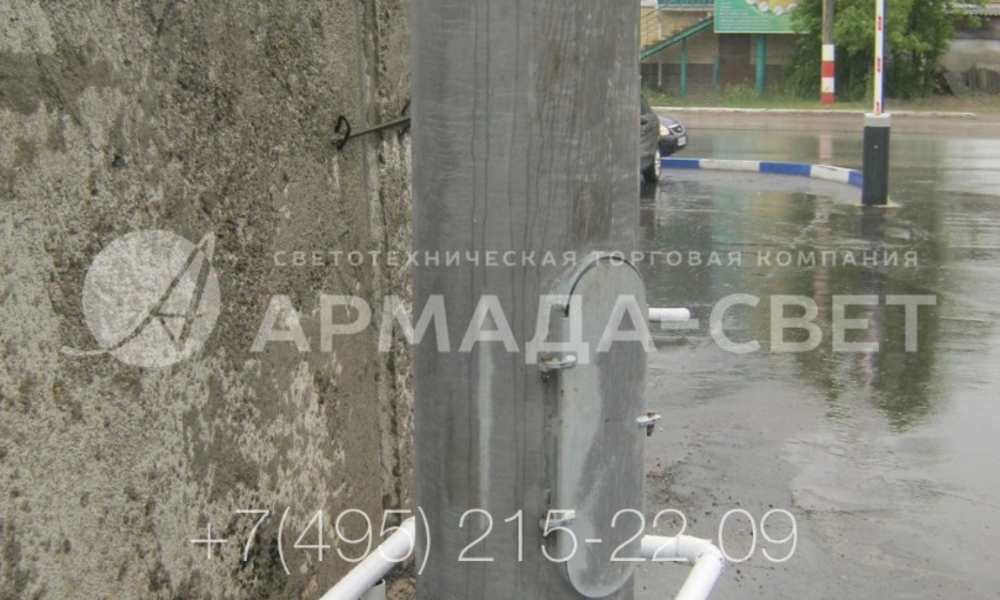

3) Установка осветительной мачты типа ВМОН производится на фланец. Для этого круглая деталь прикручивается гайками к шпилькам анкерной закладной детали фундамента. АЗДФ предварительно бетонируется в основании. Вокруг ствола на фото установлена предохранительная рама для защиты от повреждений при столкновении с транспортом.

4) На фото изображена верхняя часть мачты со стационарной короной. Обратите внимание, что на конце ствола с граненым поперечным сечением приварен фланец квадратной формы с отверстиями по углам. На него прикручена верхняя площадка с рамой под светильники. При необходимости рама может быть заменена.

5) На фотографии представлена мачта уличного освещения, на верхушке которой стационарно закреплена корона со светильниками. Изделие имеет форму многогранника, вписанный диаметр ствола в нижней части больше, чем в верхней. За счет конусности снижается вес изделия, уменьшается число материала для изготовления, повышается сопротивляемость ветру.

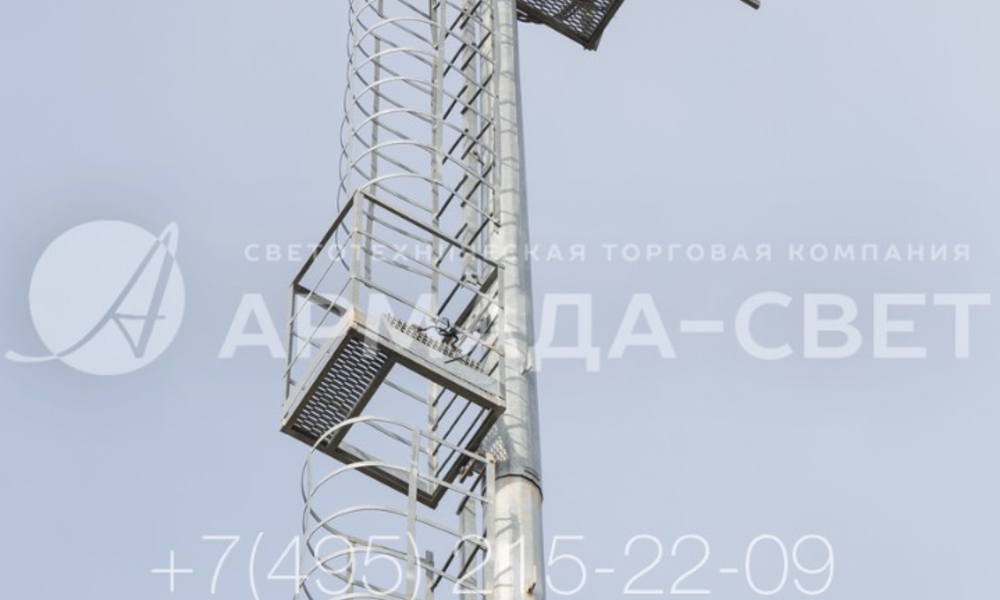

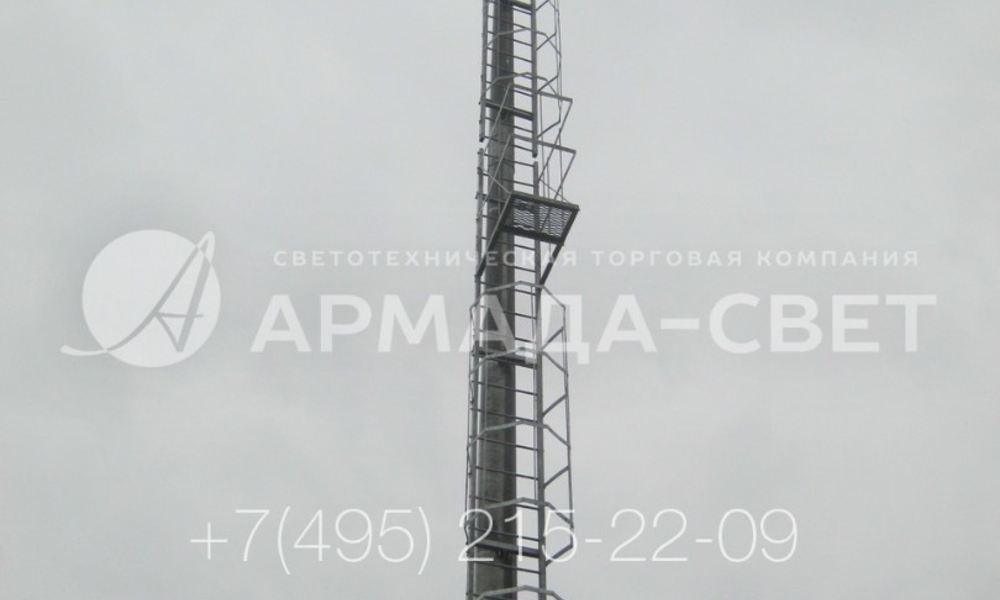

6) На фото изображена технологическая площадка, которая используется для отдыха электриков во время их подъема на верхушку для ремонта или регламентного обслуживания светильников. Площадки такого типа устанавливаются на мачтах с лестницами со страховочной рамой через каждые 6 метров по вертикали.

7) В стандартном варианте силовые линии к электрическому оборудованию на верхушке мачты со стационарной короной подводятся под землей. Однако на фото представлена воздушная подводка. Она применяется в случае, когда по каким-либо причинам нельзя прорыть котлованы для прокладки кабелей в защитных полиэтиленовых оболочках.

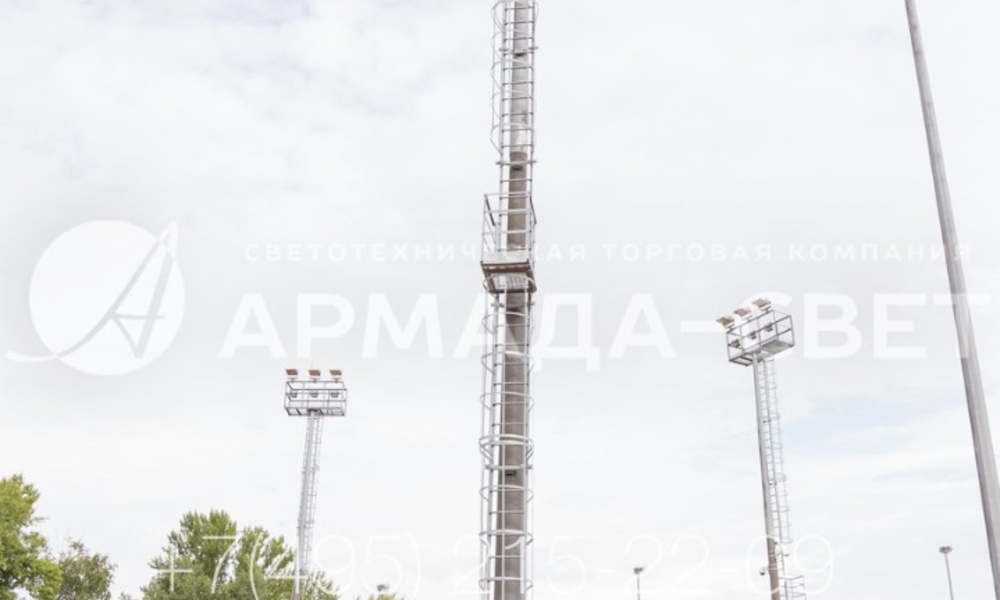

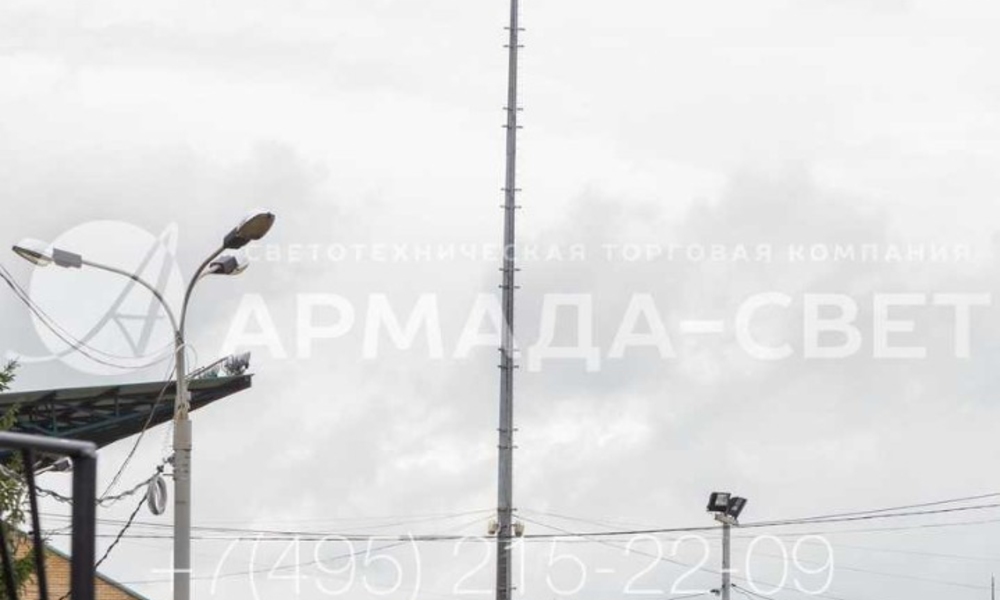

8) На фотографии на переднем плане изображена часть опоры уличного освещения с одним прожектором на оголовке, а чуть далее – мачта со стационарной короной. Мачта имеет намного большую несущую способность и высоту в 30 метров, что дает возможность ярко осветить теннисные корты в спортивном комплексе.

9) Осветительные опоры ВМОН отличаются от решетчатых конструкций тем, что имеют один ствол из листовой стали с граненым поперечным сечением. Однако они сохраняют высокую стабильность даже при сильном ветре, хоть и занимают минимум места на земле. Стабильность обеспечивается низким расположением центра тяжести инженерной конструкции.

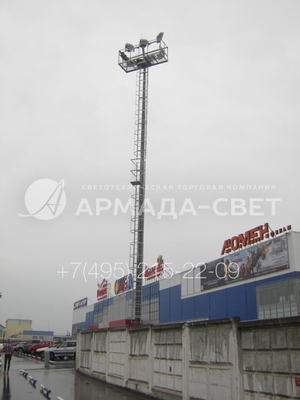

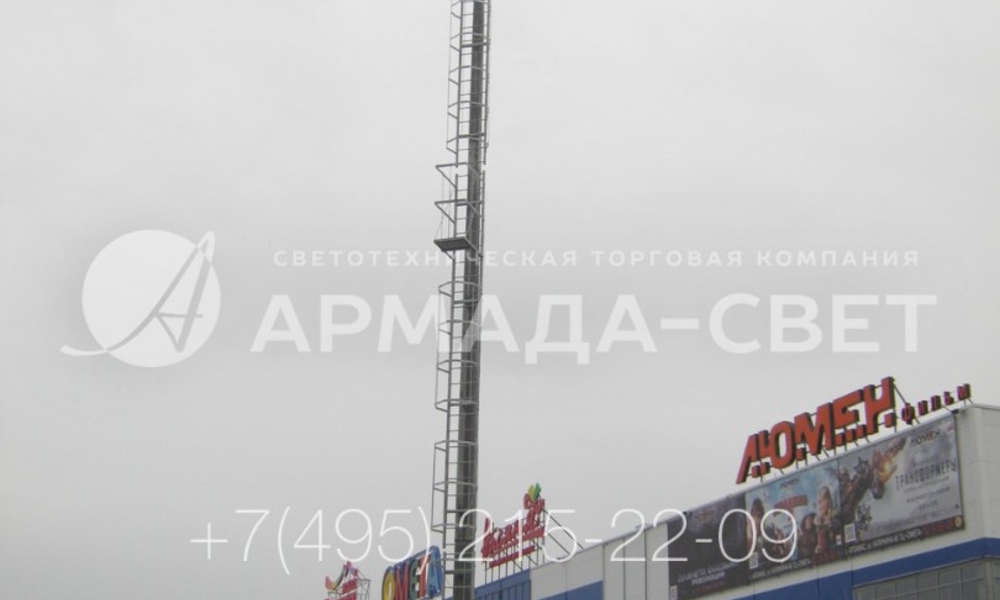

10) Мачты модели ВМОН-30 высотой 30 метров чаще всего используются для создания индустриального и спортивного освещения. Они имеют универсальный дизайн и серебристый цвет, который обеспечивается слоем цинка на поверхности. Однако их можно установить и в парках, и в скверах, и на парковках возле торговых комплексов.

11) Установка мачт наружного освещения типа ВМОН производится на фланец. Он размещен внизу первого сегмента граненого ствола. Обратите внимание, что фланец укреплен треугольными косынками и прикручен к шпилькам фундамента. Характеристики основания для каждой опоры рассчитываются индивидуально с учетом особенностей места установки.
