ВМОН-35 Высокомачтовые граненые опоры со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВМОН-35 Высокомачтовые граненые опоры со стационарной короной

+18

фото

Версия для печати

Область применения: Освещение больших открытых пространств, спортивных сооружений, аэропортов и морских портов, промышленных территорий с ограниченным доступом для обслуживания осветительных установок, складов, терминалов, горнолыжных склонов и спортивных площадок.

Назначение опоры: Высокомачтовая, Прожекторная, Мачта освещения
Высота (м): 35
Вес (кг): 4000
Тип опоры: ВМОН
Форма ствола опоры: Граненая
Нижний диаметр (мм): 850
Способ установки: Фланцевая
Размер фланца (мм): 1100
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 8-24
Количество световых приборов: 1-45
Количество секций: 2-5
Артикул производителя: ВМОН-35

В наличии

Цена: от 1 166 000 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Опоры ВМОН-35 – высокотехнологичные металлические конструкции, установка которых позволяет организовать необходимый уровень внешнего освещения на объектах и территориях большой площади. С помощью мачт данного типа освещаются склады, хранилища, территория производственных объектов, аэропортов, транспортных магистралей и автодорог. Высотные изделия оборудуются промежуточными площадками, лестницами и ограждениями, что обеспечивает возможность обслуживания светотехники без необходимости привлекать спецтранспорт.

Сырьем для изготовления мачтовых опор выступает листовая сталь. Отдельные секции конструкции получают путем гибки металла на специализированных станках. Граненая поверхность изделия обеспечивает конструкции дополнительную прочность и надежность. Защита металла от ржавчины и прочих влияний внешних факторов среды организуется посредством горячего цинкования. Опоры выполняются по типовым и индивидуальным проектам, возможно дополнительное окрашивание столбов лакокраской.

Монтаж опорных мачт выполняется на бетонное основание. Конструкция соединяется с закладной деталью фундамента через фланец.

Габаритные размеры и технические детали опор

Основные параметры опор ВМОН

Название	Цена	Обозначение	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Количество секций	Количество осветительных приборов	Вес	Высота
Название	ВМОН		D, мм	A, мм	B, мм	K, шт.	ОП	m, кг	H, м
ВМОН-35	1 166 000 ₽	ВМОН-35 л/о	850	1100	990	4	30	4000	35

Галерея

1) На фотографии изображена мачта уличного освещения со стационарной короной, установленная возле торгового центра для освещения прилегающей парковки. Использование таких инженерных конструкций для освещения больших площадок позволяет уменьшить размер затрат на строительство за счет сокращения числа опор.

2) Лестница со страховочной рамой, изображенная на этой фотографии, служит для подъема электриков для регламентного обслуживания и ремонта световых приборов. Рама защищает от падения во время подъема. Через каждые 6 метров на стволе установлены дополнительные площадки, на которых можно отдохнуть.

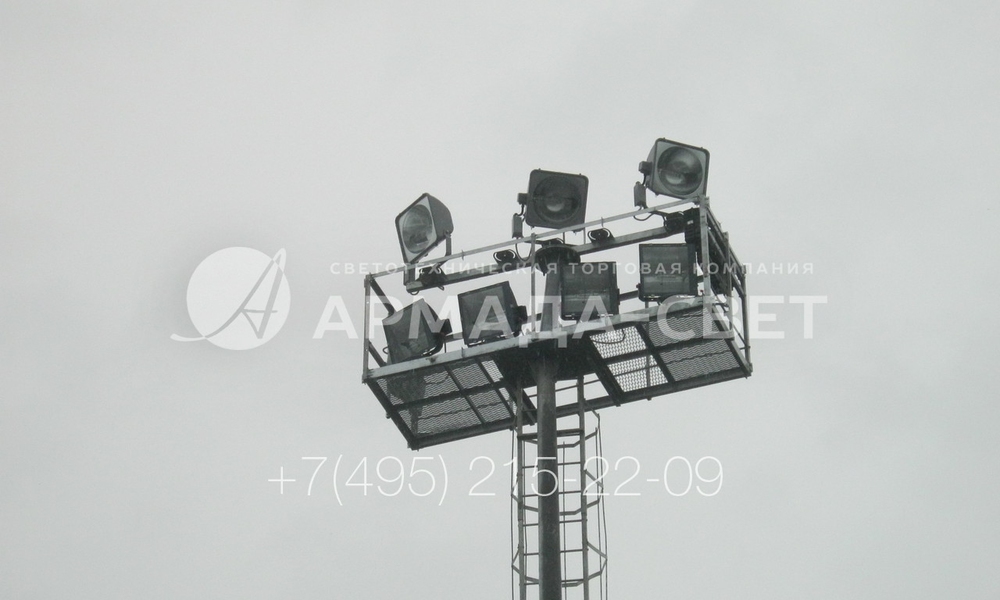

3) На фото изображена техническая площадка. Которая используется для установки светильников и их обслуживания в процессе эксплуатации. Она сделана из сортового металлического проката. Настил выполнен из просечного стального листа, Монтаж на мачту производится с помощью фланца и болтов.

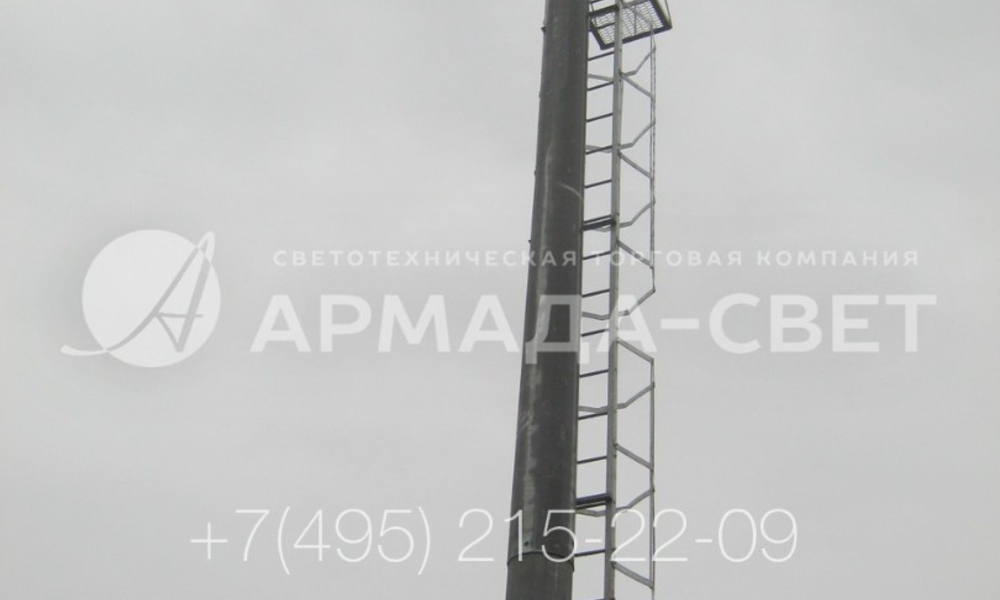

4) На фотографии представлен ствол осветительной мачты со стационарной короной. Он имеет высоту 35 метров, но для его перевозки можно использовать стандартные грузовые полуприцепы. Чтобы избежать получения разрешений на провоз негабарита длинный ствол делается из нескольких сегментов, которые собираются на месте без использования сварки.

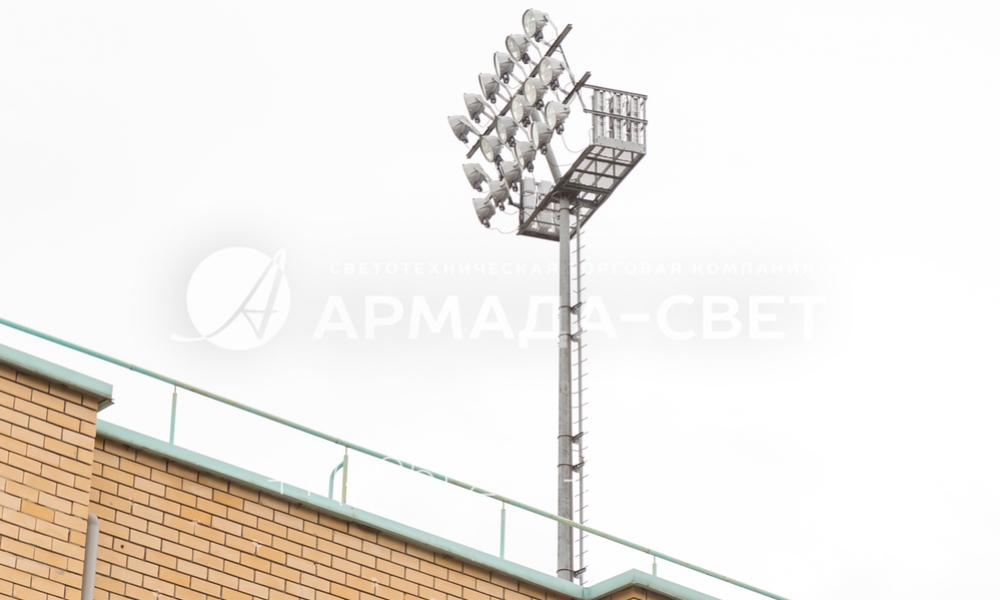

5) На фото изображены мачты с высоким стволом, которые применяются для освещения спортивного объекта. В представленном варианте рама стационарного типа на верхушке имеет прямоугольную форму и оснащена большим количеством светильников. Однако заказчик может заказать круглую или многоугольную раму для создания заливающего освещения вокруг мачты.

6) Осветительная мачта ВМОН, изображенная на фотографии, имеет тонкий граненый ствол с небольшим диаметров в месте крепления фланца. Поэтому для ее установки, в отличие от конструкции решетчатого типа, нужно выделить минимальную площадку. То есть монтировать мачты можно в условиях плотной городской застройки или рядом с постройками.

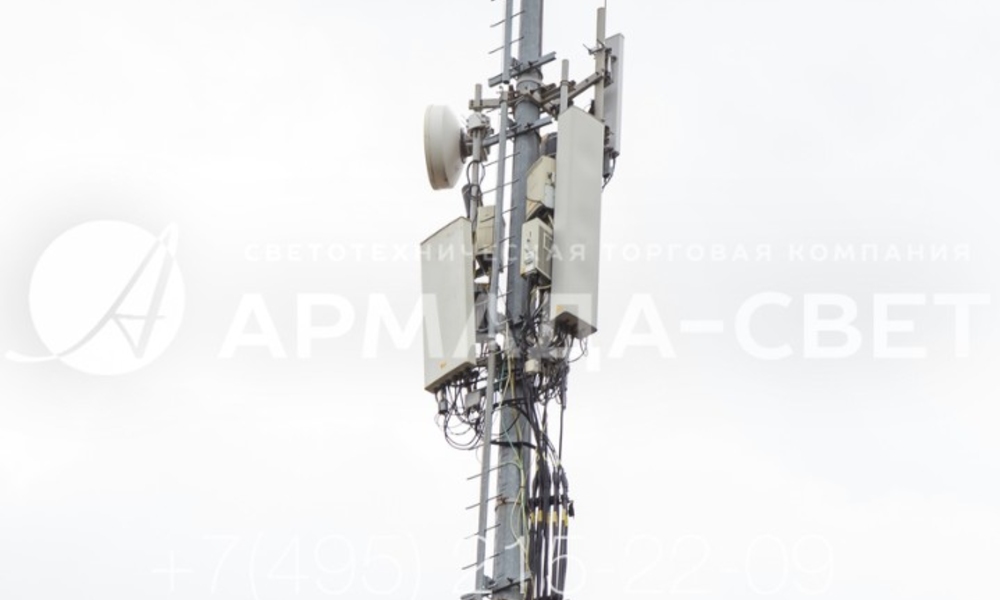

7) Ствол высокомачтовой опоры типа ВМОН имеет повышенную несущую способность. Благодаря этому инженерная конструкция может использоваться не только для установки приборов освещения. На представленном на фото примере на ствол ВМОН установлены антенны сотовой связи, коммуникационные кабели и трап для подъема электриков.

8) На фотографии изображена мачта освещения высотой 35 метров, с помощью которой освещается территория теннисного корта. Плюсом использования этих конструкций в сравнении с аналогами является их небольшой вес. Применение листовой стали снижает материалоемкость, поэтому транспортировать и монтировать мачты можно без использования мощной инженерной техники.

9) Осветительные мачты модели ВМОН являются универсальными и могут быть адаптированы под требования конкретного заказчика. Изменяются размеры и форма рам на оголовке, можно устанавливать на стволы лестницы с рамками или трапы со страховочным концом, монтировать дополнительное оборудование прямо на стволе.

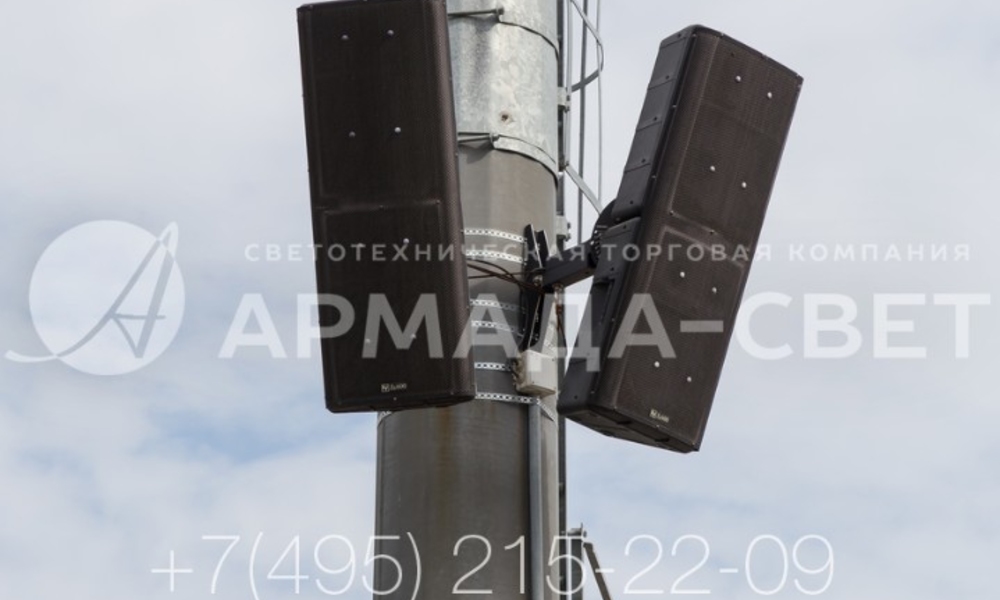

10) Высокая несущая способность осветительных мачт позволяет устанавливать на стволах различное вспомогательное оборудование. В представленном на фото примере на ствол мачты закреплена лестница со страховочной рамой, а также громкоговорители системы оповещения. Поэтому ставить дополнительные инженерные конструкции на площадке не нужно.
