ВМОН-40 Высокомачтовые граненые опоры со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВМОН-40 Высокомачтовые граненые опоры со стационарной короной

+19

фото

Версия для печати

Область применения: Освещение больших открытых пространств, спортивных сооружений, аэропортов и морских портов, промышленных территорий с ограниченным доступом для обслуживания осветительных установок, складов, терминалов, горнолыжных склонов и спортивных площадок.

Назначение опоры: Высокомачтовая, Прожекторная, Мачта освещения
Высота (м): 40
Вес (кг): 9260
Тип опоры: ВМОН
Форма ствола опоры: Граненая
Нижний диаметр (мм): 1300
Способ установки: Фланцевая
Размер фланца (мм): 1700
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 8-24
Количество световых приборов: 1-45
Количество секций: 2-5
Артикул производителя: ВМОН-40

В наличии

Цена: от 2 699 290 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Опорные конструкции ВМОН-40 – высокомачтовые столбы с неподвижной рамой, предназначенной для установки прожекторов и светотехники различной мощности. С помощью высотных металлоконструкций данного типа создается необходимый уровень освещения на больших по площади территориях: аэропортов, транспортных развязок, логистических центров, складских комплексов, спортивных площадок.

Конструкция мачты состоит из секций, неподвижная рама со светотехникой закрепляется в верхней части столба на фланец. Основным сырьем при изготовлении столбов выступает стальной прокат, подвергаемый горячему цинкованию для защиты от коррозии. В процессе производства изделию придается граненая поверхность, что обеспечивает конструкции дополнительную устойчивость при установке. При необходимости цинковое покрытие может дополняться окрашиванием лакокраской.

Конструкционные варианты исполнения мачт ВМОН-40 предполагают наличие промежуточных площадок, лестниц, ограждений для облегчения доступа мастеров к обслуживаемой светотехнике. Высотные мачты устанавливаются на бетонное основание с металлическим закладным элементом. Опоры надежно фиксируются на фланец, параметры основания рассчитываются отдельно.

Габаритные размеры и технические детали опор

Основные параметры опор ВМОН

Название	Цена	Обозначение	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Количество секций	Количество осветительных приборов	Вес	Высота
Название	ВМОН		D, мм	A, мм	B, мм	K, шт.	ОП	m, кг	H, м
ВМОН-40	2 699 290 ₽	ВМОН-40 л/о	1300	1700	1500	4	60	9260	40

Галерея

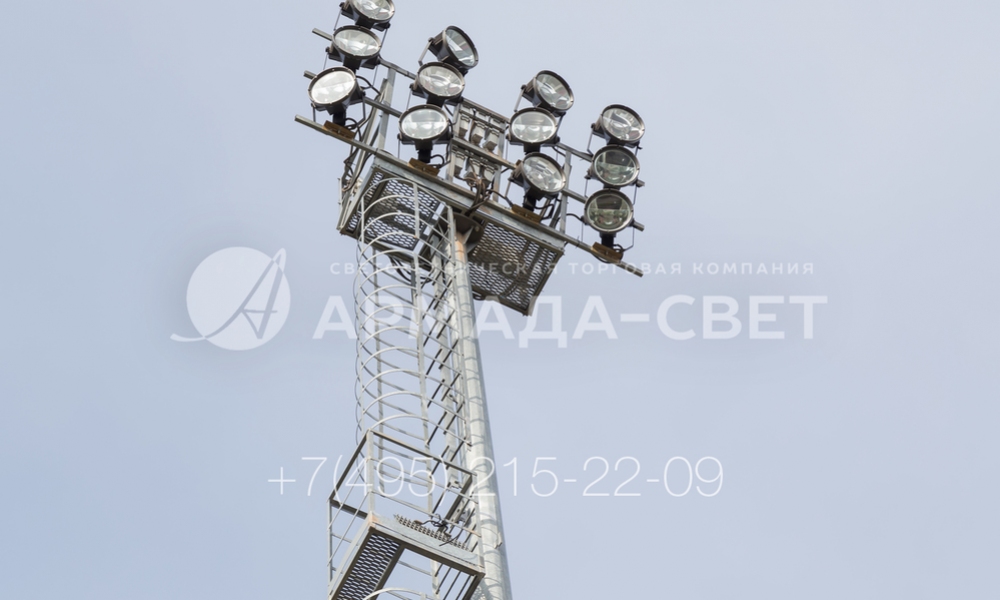

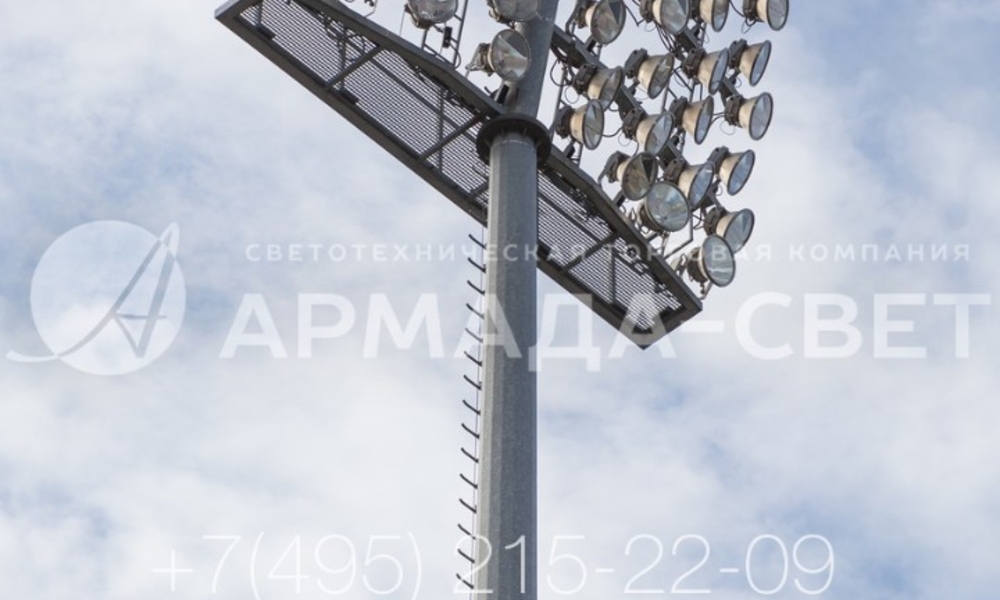

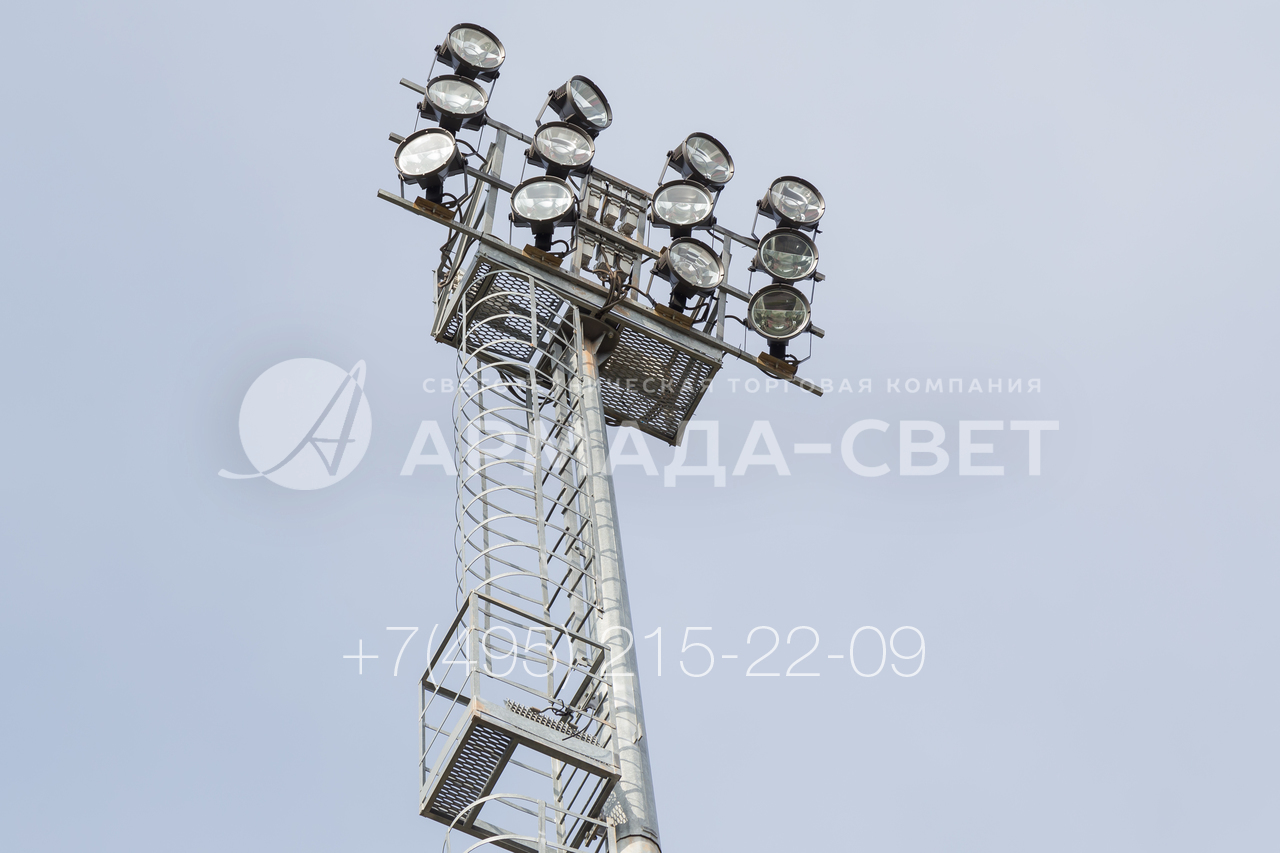

1) На фотографии представлена мачта освещения, на верхушке которой прикреплена стационарная корона с большим количеством прожекторов и штырем молниеприемника. Эти конструкции используются для того, чтобы создать яркое направленное освещение на нужной точке объекта. Один из плюсов такого решения – повышенная стабильность при сильном ветре.

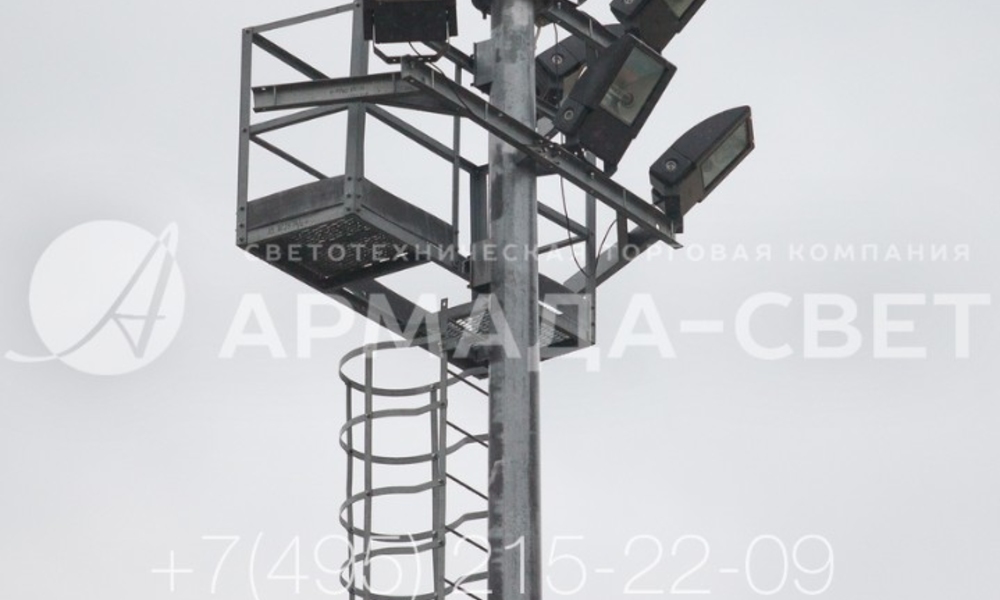

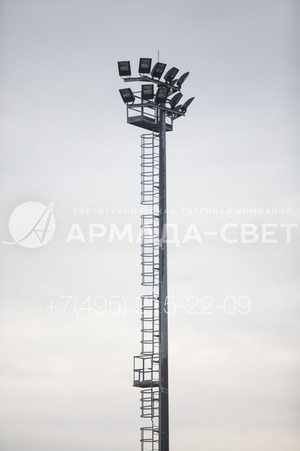

2) На фото изображена верхняя часть мачты ВМОН с фланцевым оголовком. Он имеет круглую форму и отверстия по окружности. На фланец может крепиться рама для установки световых приборов и технологическая площадка для специалистов по обслуживанию оборудования. Подняться на площадку можно по лестнице, которая прикреплена к стволу.

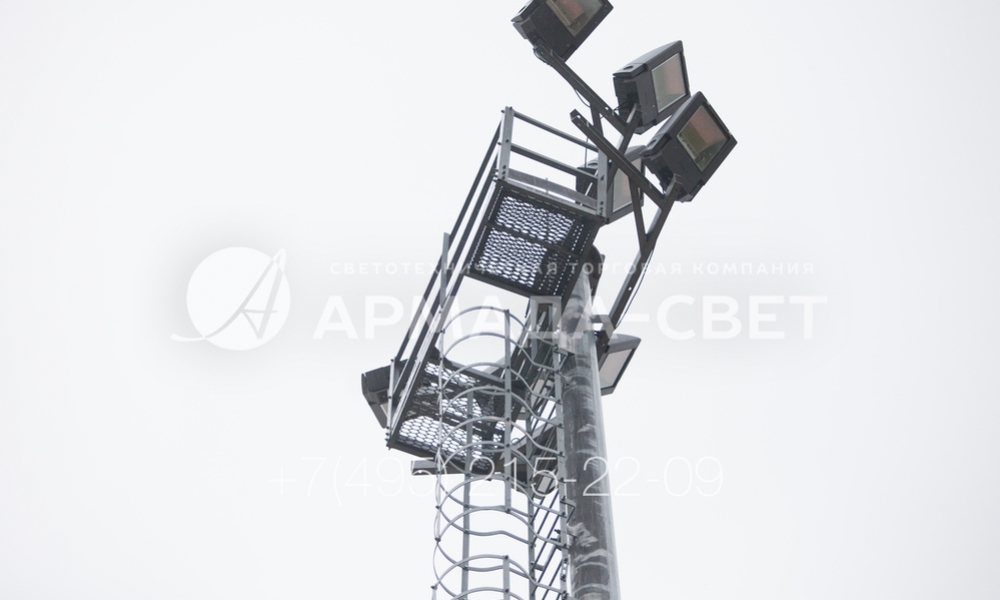

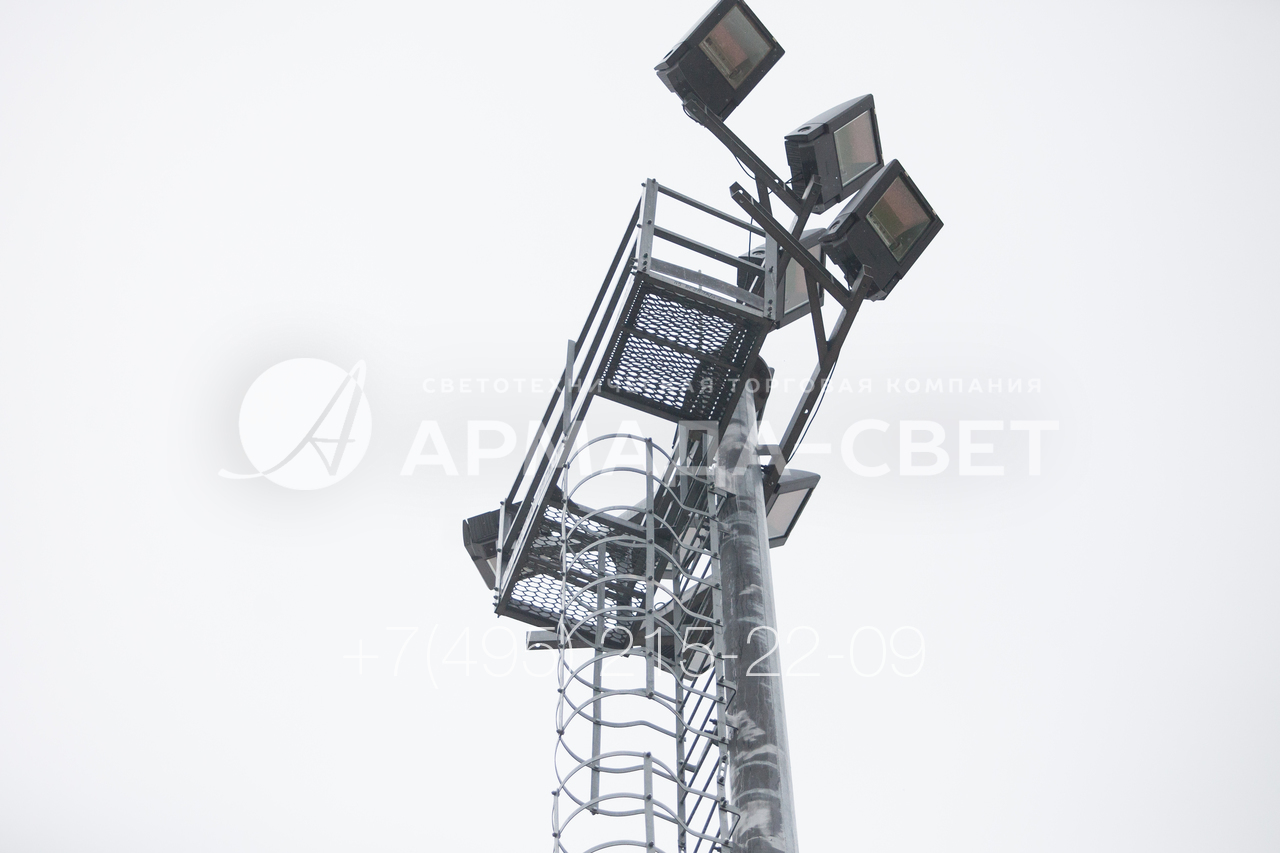

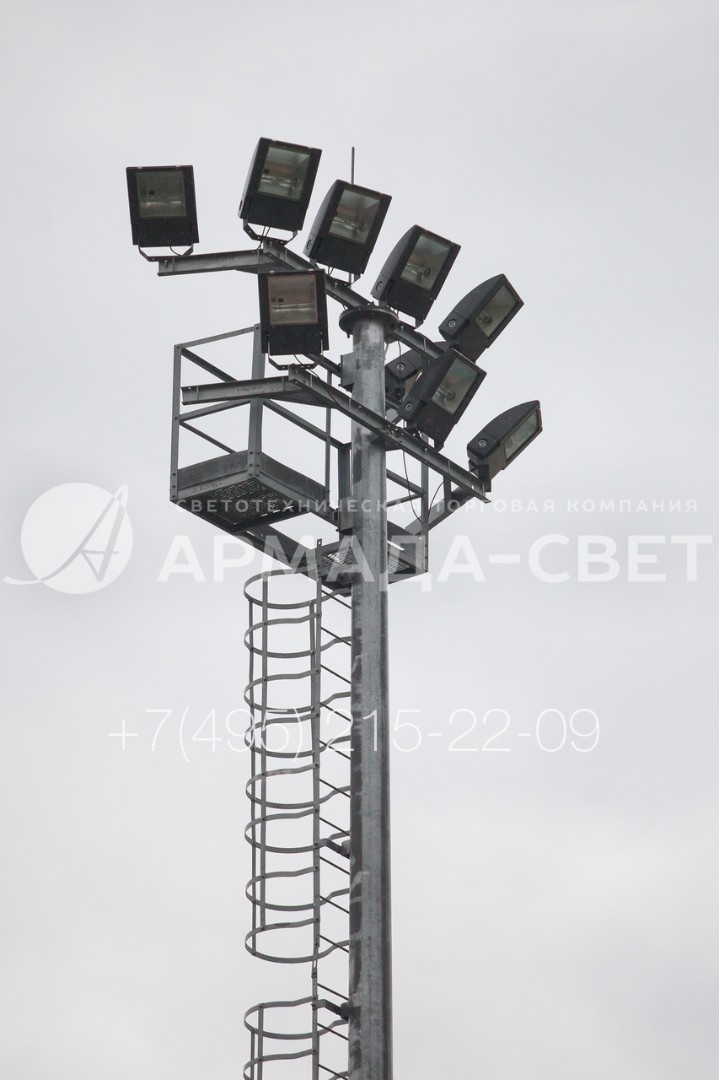

3) Плюс осветительной мачты, которая изображена на фотографии, заключается в том, что инженеры практически не ограничены в способах установки светильников на оголовке. В представленном варианте для крепежа используется сложная конструкция из нескольких деталей, что дает возможность установить светильники под нужным углом.

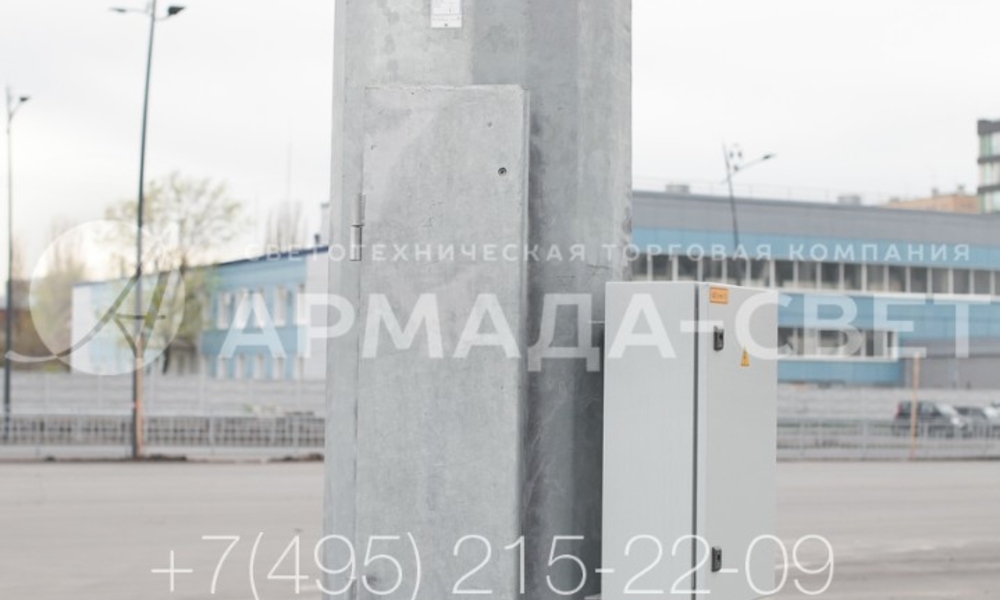

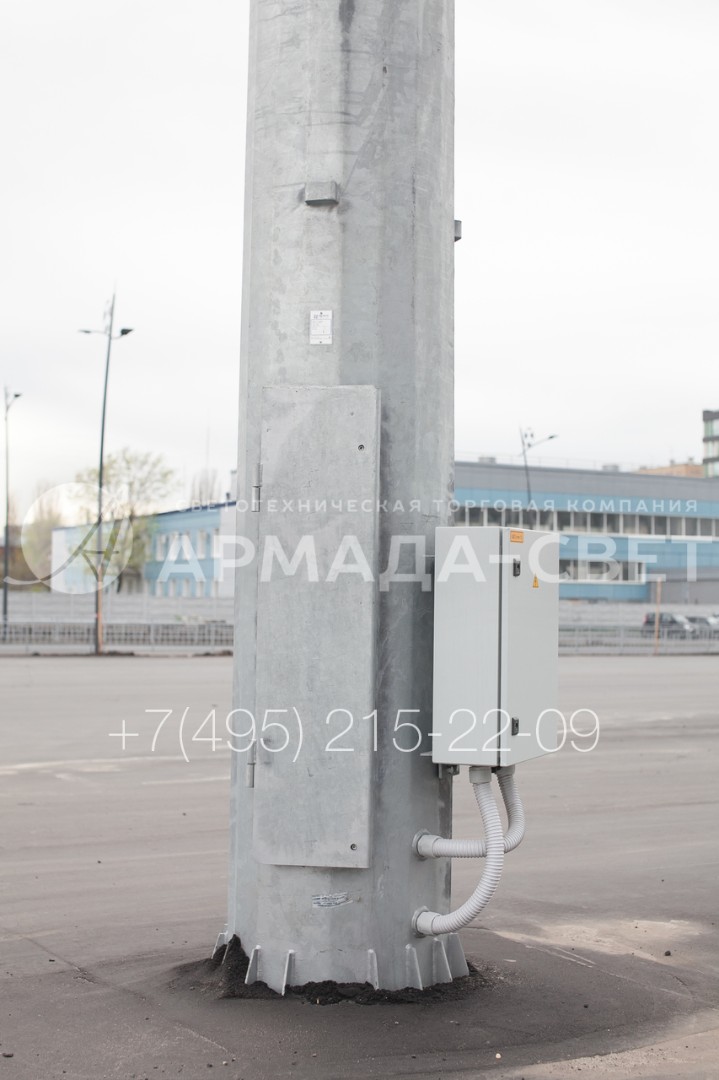

4) На фото изображено ревизионное отверстие мачты со стационарной короной. Обратите внимание, что в этом варианте для крепления коммутационного оборудования используется отдельный стальной шкаф. Провода к нему подведены в защитных пластиковых оболочках. Сам шкаф герметичен, чтобы избежать намокания клеммных колодок и УЗО.

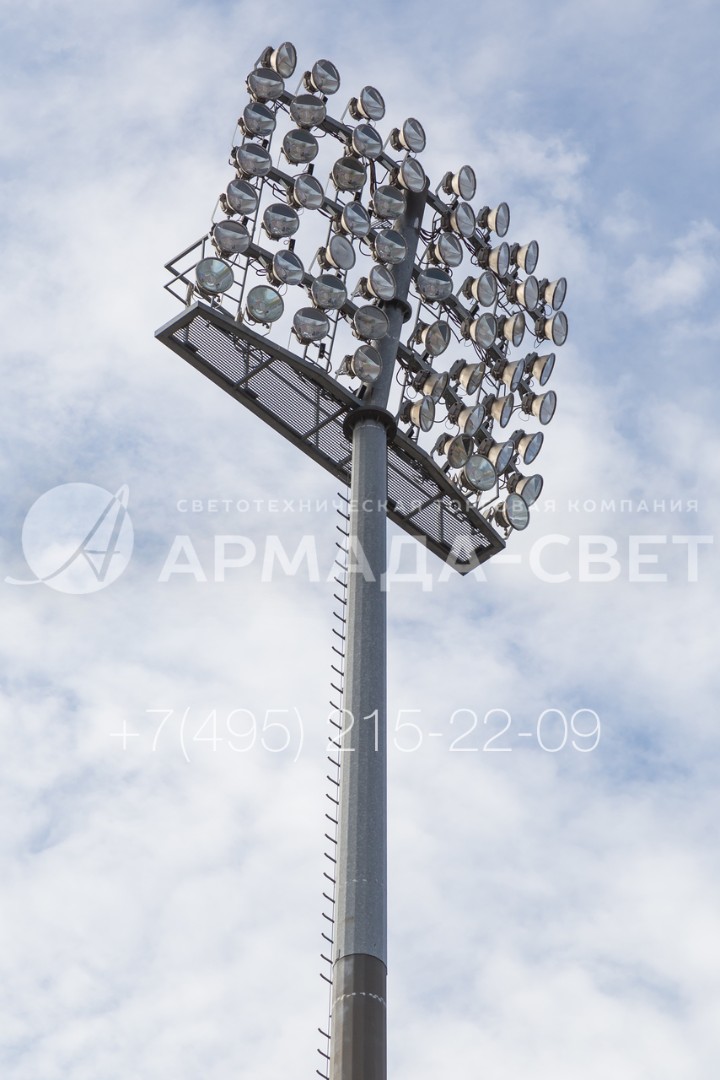

5) Осветительная мачта на фотографии имеет оптимальное соотношение прочности, размеров, стоимости и несущей способности. Несмотря на небольшой диаметр ствола, благодаря многогранному поперечному сечению у него появляются ребра жесткости. Поэтому на оголовок можно установить тяжелую и мощную раму со светильниками или прожекторами.

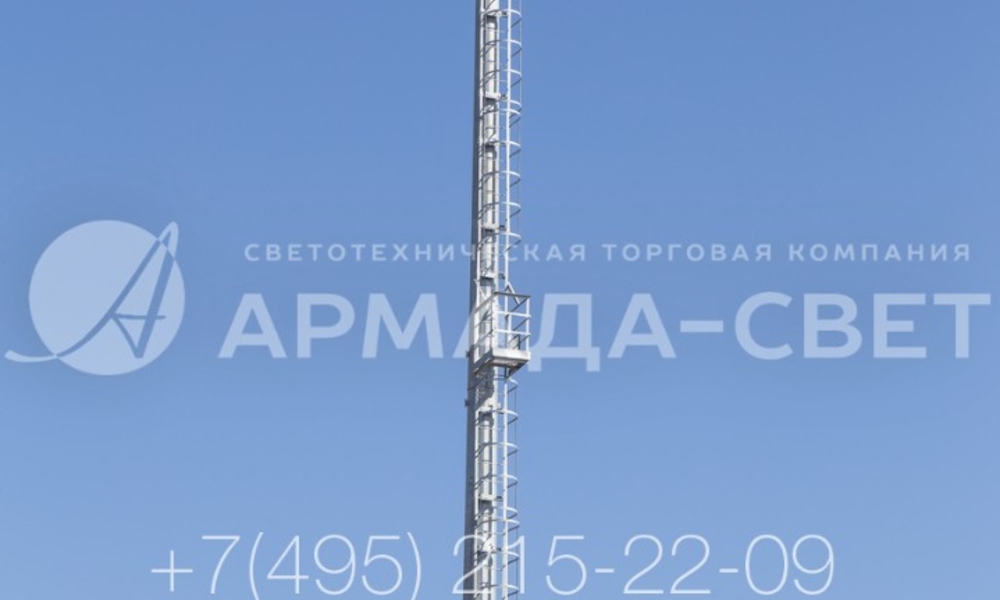

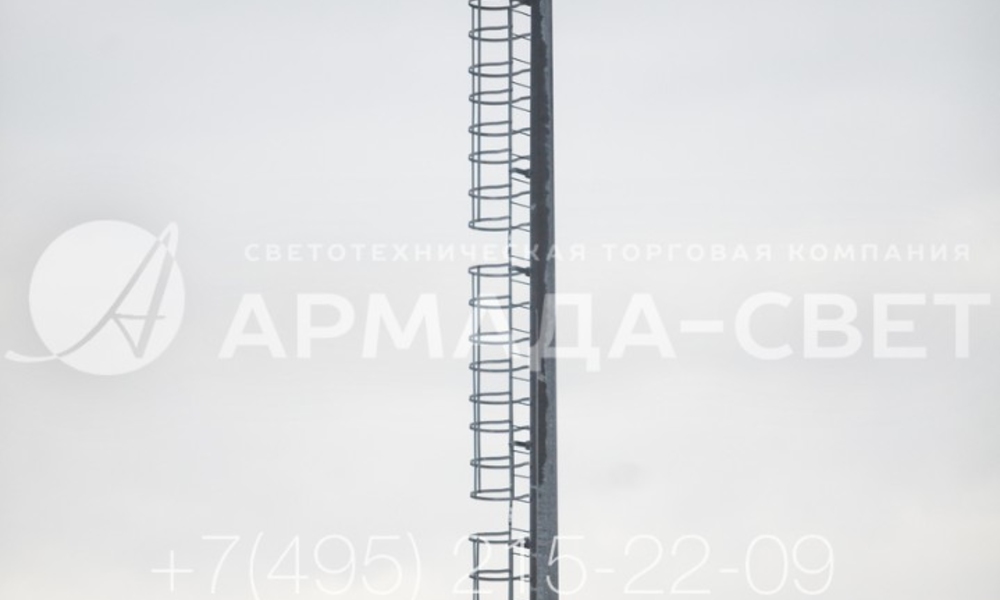

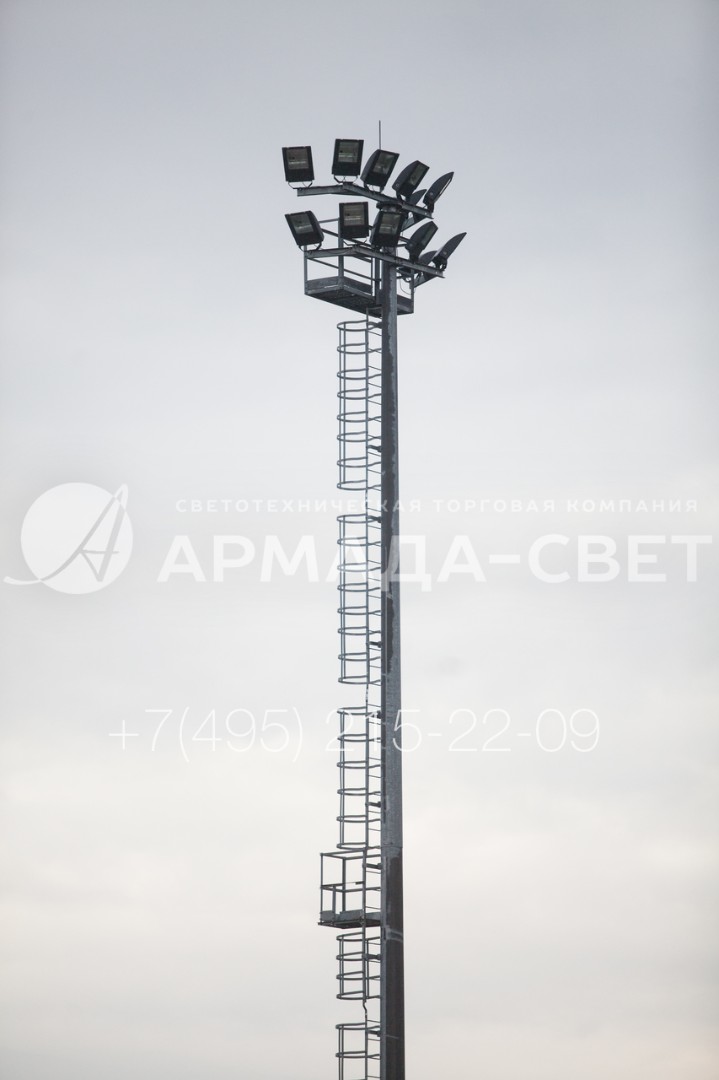

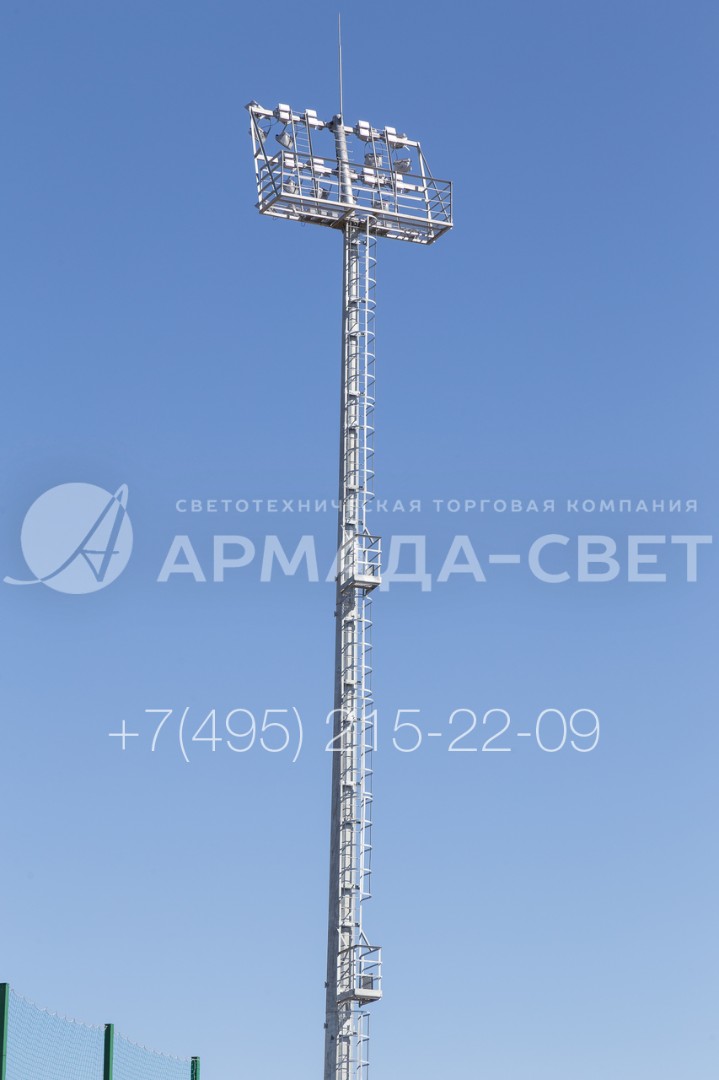

6) Мачта модели ВМОН-40 позволяет устанавливать светильники на высоте чуть более 40 метров от уровня земли. Но при этом для их ремонта не нужно арендовать автомобильный гидроподъемник. В представленном на фото варианте электрики поднимаются к прожекторам с помощью трапа и страховочного троса.

7) Вся мачта типа ВМОН сделана из углеродистой стали, но надежно защищена от коррозии методом горячего цинкования. Слой цинка наносится на металлопрокат в ваннах с расплавленным металлом после предварительной очистки и обезжиривания. Благодаря этому целостность защитного слоя сохраняется до 15 лет.

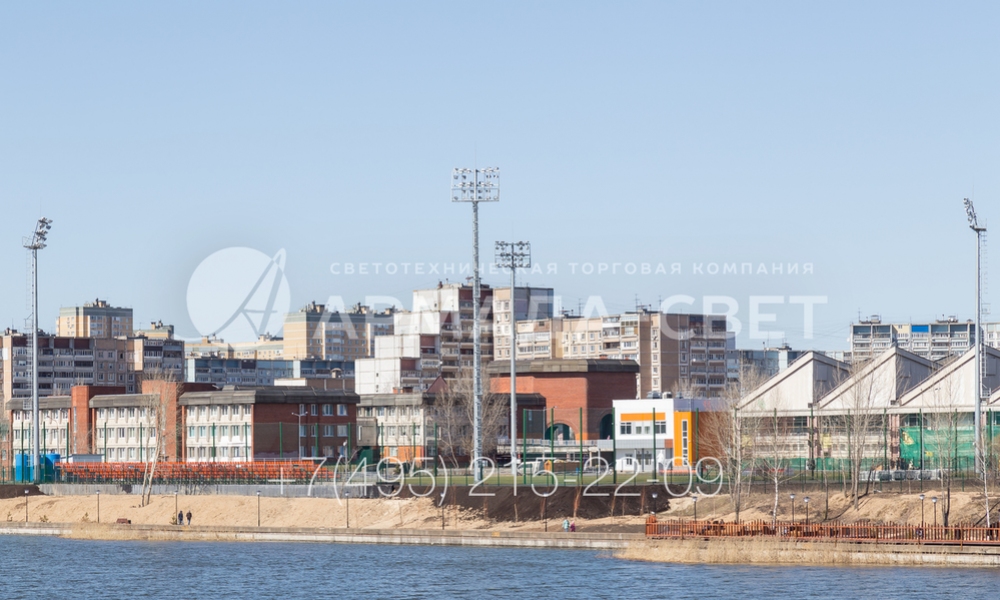

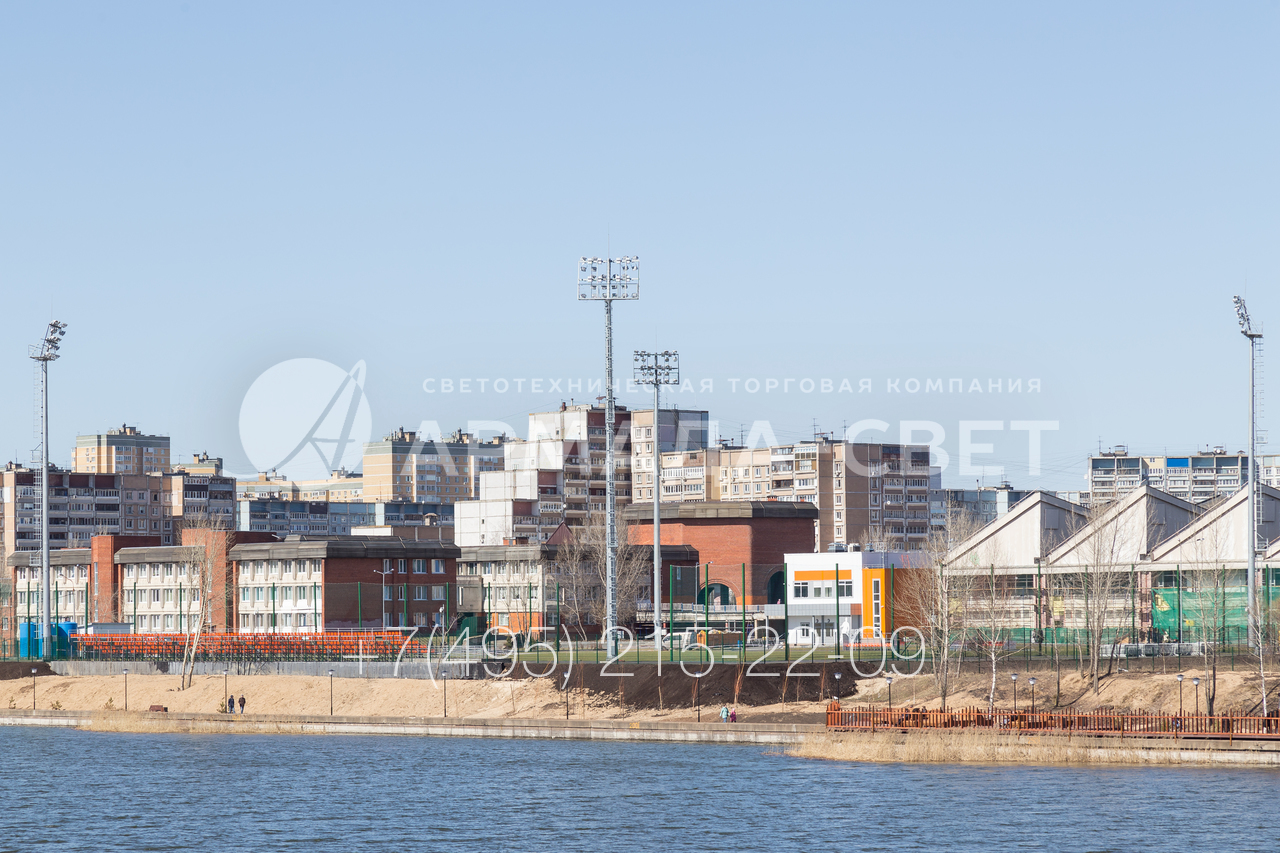

8) Осветительные мачты ВМОН, изображенные на этой фотографии, используются для подсветки спортивного объекта на берегу водоема. Несмотря на эксплуатацию в воздухе с повышенной влажностью технические характеристики конструкции сохраняются неизменными до 30 лет благодаря защите с помощью цинкования.

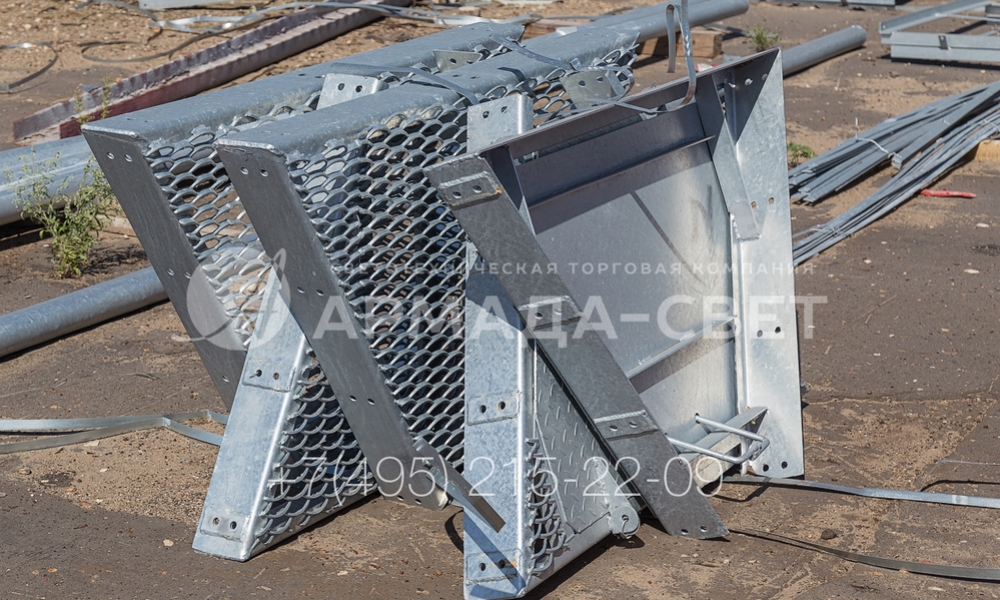

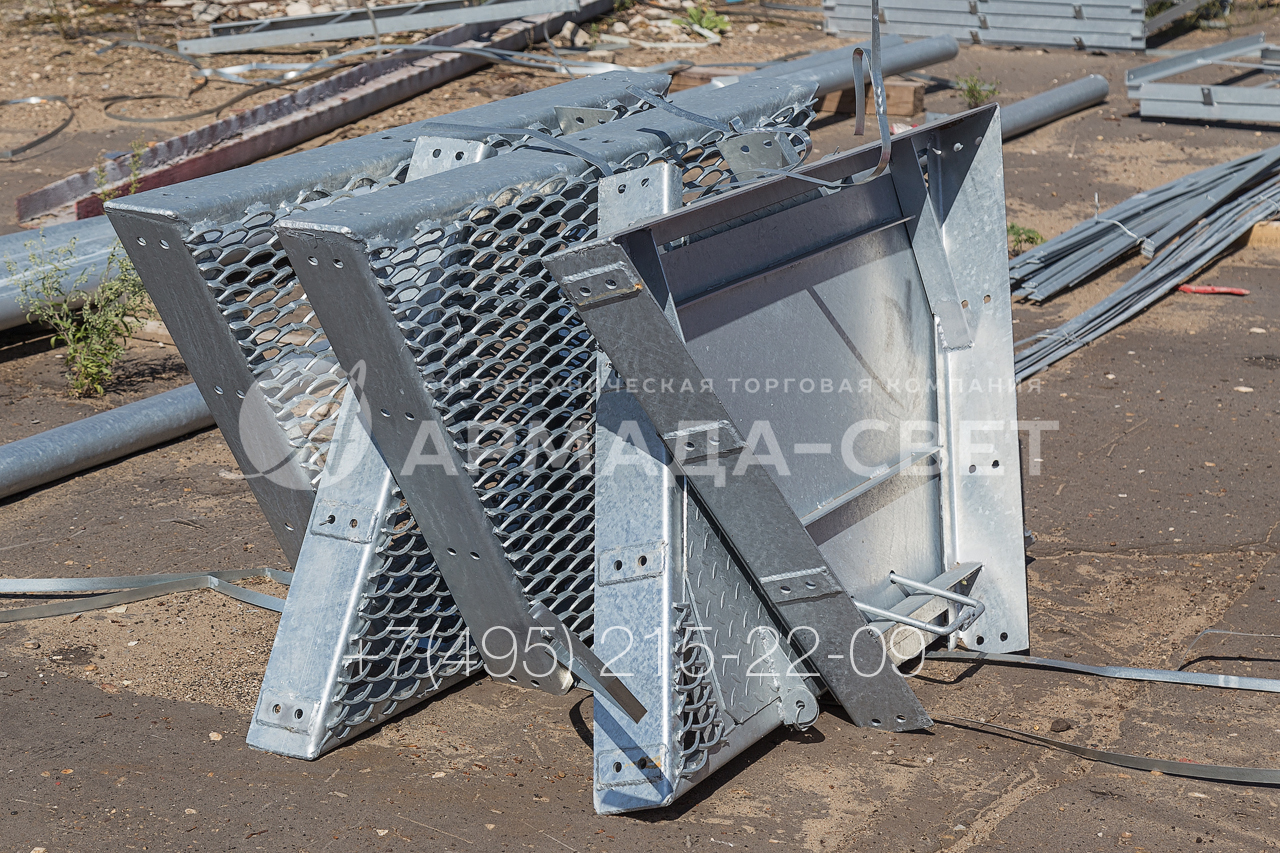

9) Технологические площадки. Которые устанавливаются на верхушках опор и используются для подвески светильников, имеют разборную конструкцию. Они собираются с помощью болтов в месте установки мачты. Это упрощает процесс транспортировки инженерных конструкций в стандартных грузовых автомобилях.

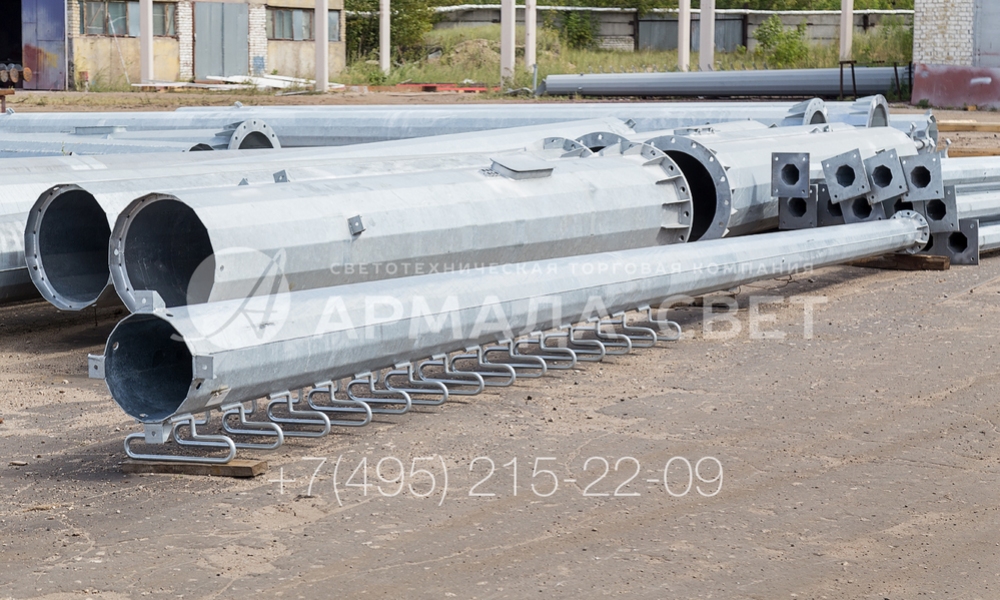

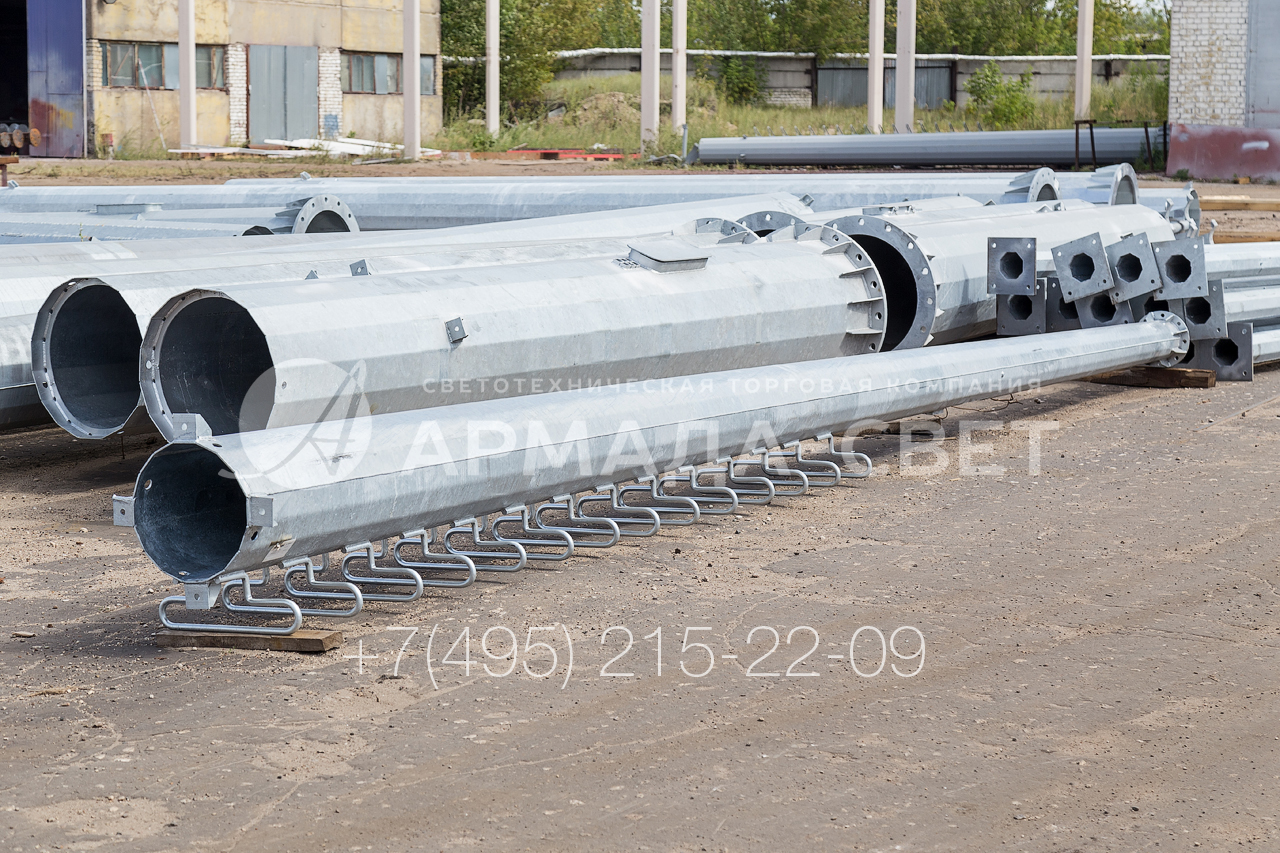

10) На фото изображены сегменты граненого конического ствола высокомачтовой опоры со стационарной короной. Они защищены от коррозии методом цинкования. Эта технология дает возможность нанести на поверхность углеродистой стали очень прочный барьерный защитный слой, который не покрывается царапинами и сколами при транспортировке и эксплуатации.

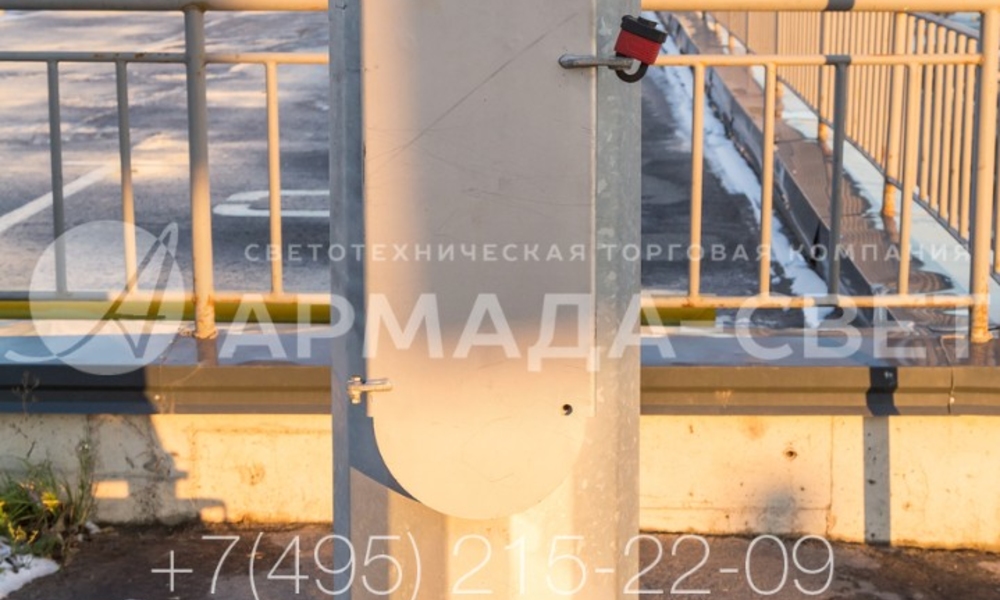

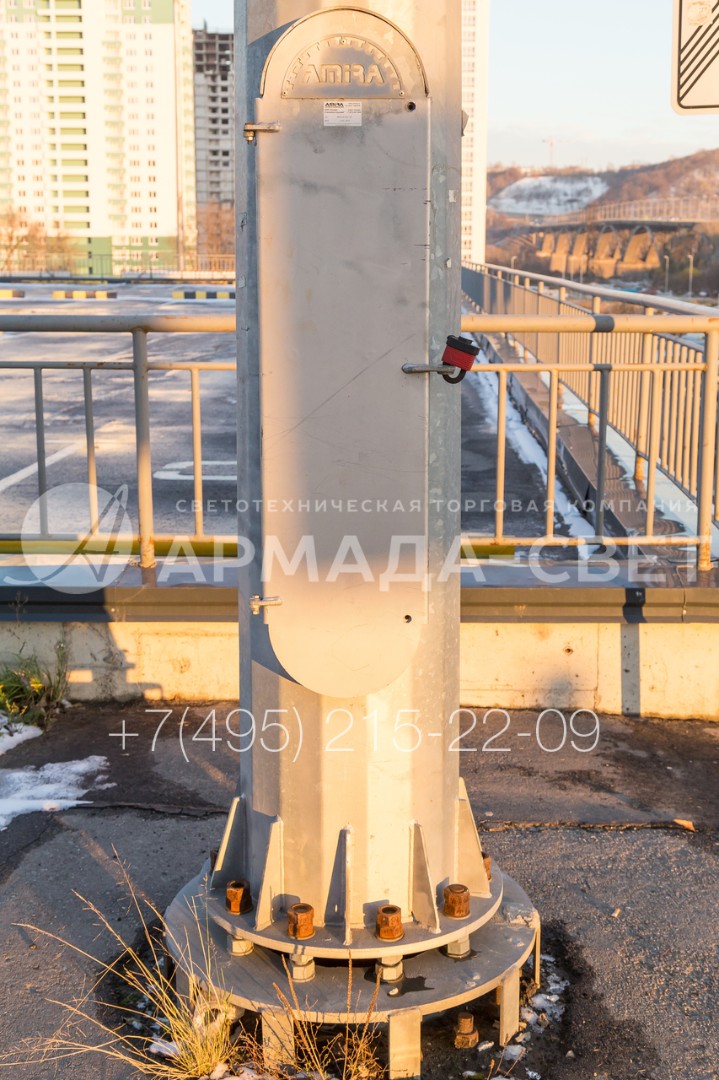

11) В нижней части каждой мачты предусмотрено ревизионное отверстие. Оно необходимо для того, чтобы подключить низковольтную силовую линию, проложенную под землей, к электрической части ствола. В ревизионном отверстии предусмотрена крышка, которая защищает коммутационный узел от осадков и несанкционированного доступа.
