ВМОН-50 Высокомачтовые граненые опоры со стационарной короной 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ВМОН-50 Высокомачтовые граненые опоры со стационарной короной

+20

фото

Версия для печати

Область применения: Освещение больших открытых пространств, спортивных сооружений, аэропортов и морских портов, промышленных территорий с ограниченным доступом для обслуживания осветительных установок, складов, терминалов, горнолыжных склонов и спортивных площадок.

Артикул производителя: ВМОН-50
Вес (кг): 8785
Высота (м): 50
Количество крепежных отверстий: 8-24
Количество световых приборов: 1-45
Количество секций: 2-5
Материал: Листовой прокат
Назначение опоры: Высокомачтовая, Прожекторная, Мачта освещения
Нижний диаметр (мм): 1250
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 1500
Способ установки: Фланцевая
Тип опоры: ВМОН
Форма ствола опоры: Граненая

В наличии

Цена: от 2 560 828 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Высокомачтовые опорные столбы ВМОН-50 – надежные металлоизделия с неподвижной верхней короной, предназначенной для размещения необходимого количества светотехники. Конструкция высотой 50 м используется для освещения аэропортов, промышленных объектов, складских хозяйств, а также спортплощадок, горнолыжных трасс и автомагистралей. Изделие представлено несколькими вариантами исполнения, предполагающими наличие лестниц, площадок для отдыха, ограждений безопасности, что позволяет обслуживать высотные установки без привлечения спецтехники.

Секционный ствол мачты изготавливается из стальных листов. Металл сгибается на специальных станках и сваривается продольным швом. Граненая поверхность улучшает устойчивость столбов, цинковое покрытие, нанесенное горячим методом, защищает изделие от влаги и коррозии. Поверхность столба может дополнительно покрываться лакокраской по желанию заказчика.

ВМОН-50 монтируются на закладной бетонный фундамент фланцевым способом. Соединение с закладным металлическим элементом обеспечивает надежность и прочность установки. Расчет параметров монтажа выполняется индивидуально.

Габаритные размеры и технические детали опор

Основные параметры опор ВМОН

Название	Цена	Обозначение	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Количество секций	Количество осветительных приборов	Вес	Высота
Название	ВМОН		D, мм	A, мм	B, мм	K, шт.	ОП	m, кг	H, м
ВМОН-50	2 560 828 ₽	ВМОН-50	1250	1500	1370			8785	50

Галерея

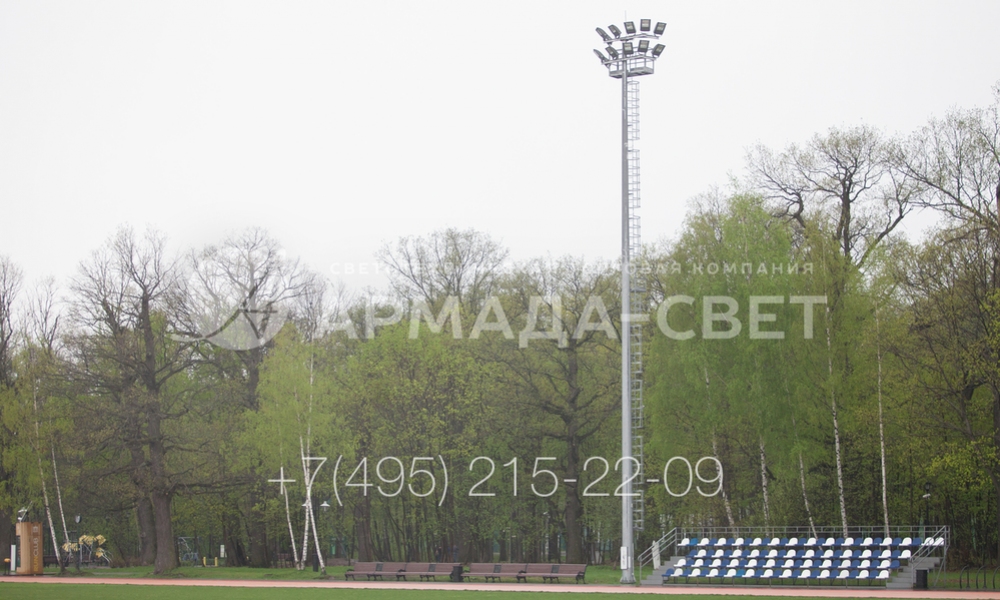

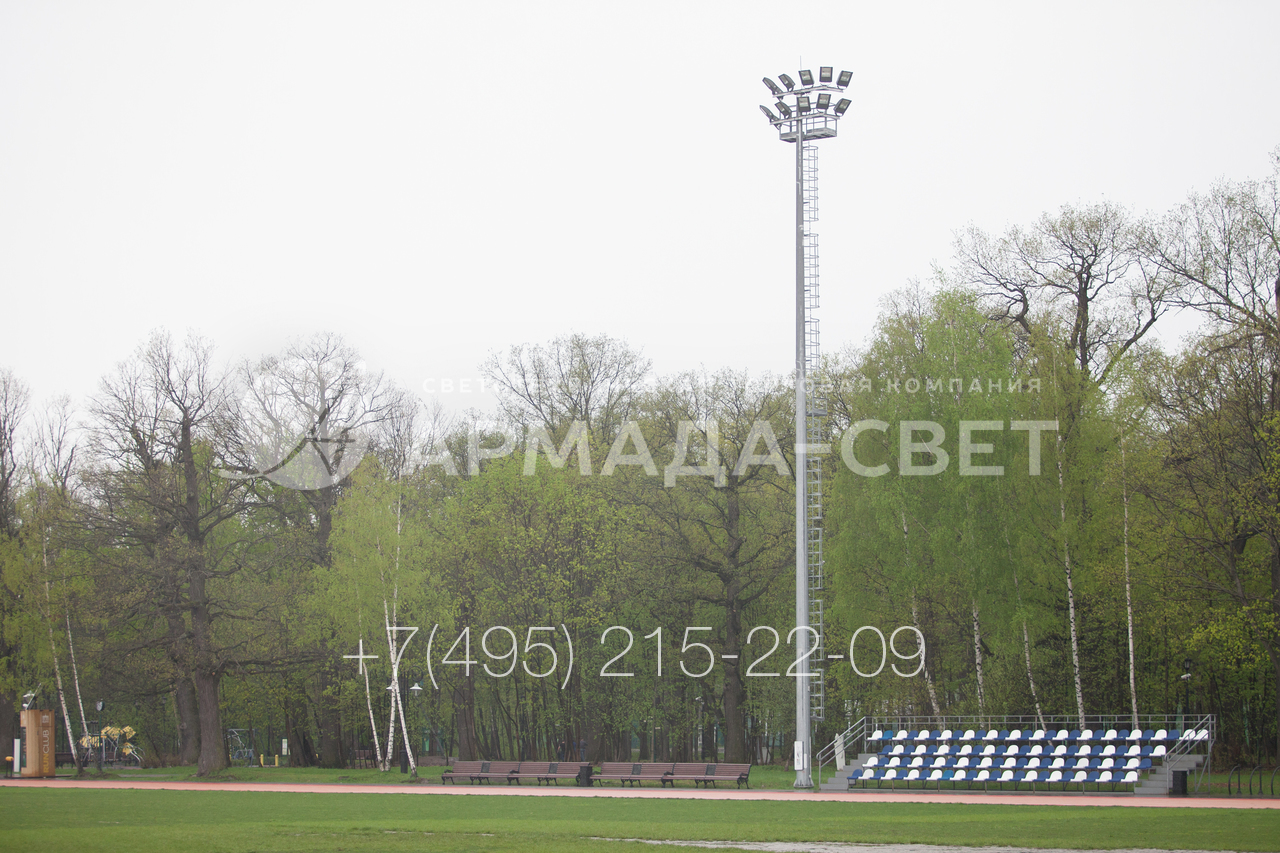

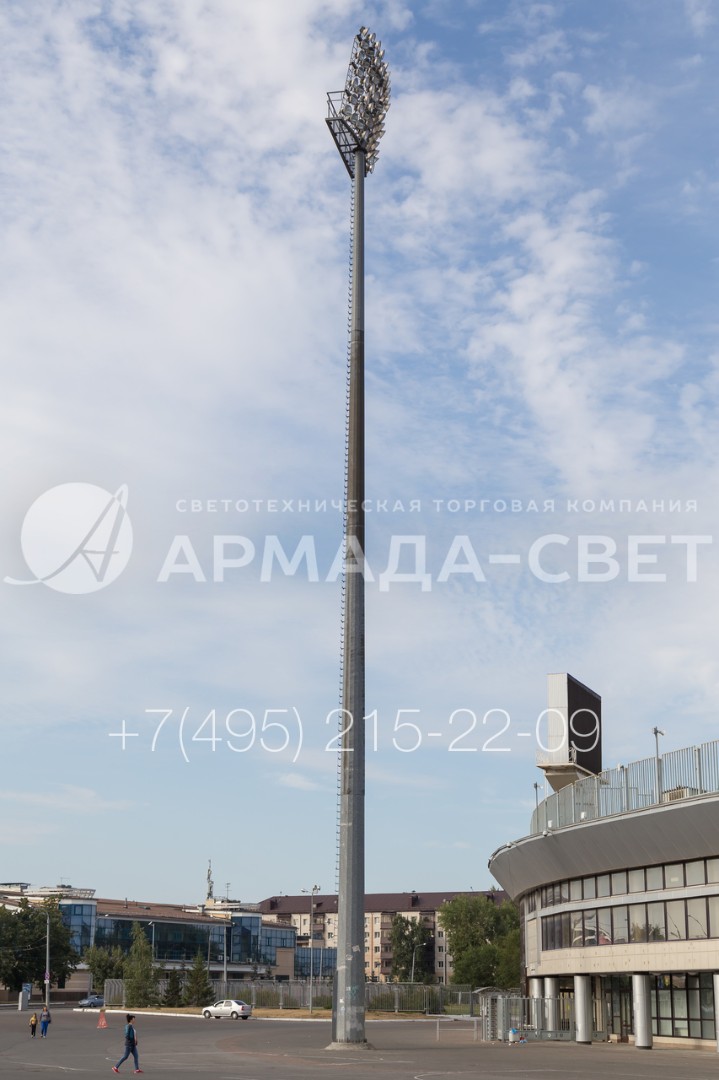

1) Мачты наружного освещения ВМОН-50 имеют высоту от фланца до оголовка 50 метров. Поэтому с их помощью можно осветить территорию очень большого спортивного комплекса. Кроме того, эти изделия имеют высокую прочность и несущую способность. На раму в верхней части можно закрепить мощные прожекторы или светильники.

2) Опора ВМОН имеет граненый конический ствол и стационарную площадку, укрепленную на фланце в верхней части. Она выдерживает очень большую нагрузку от установленных приборов освещения. Однако при этом сама конструкция весит немного, так как для ее изготовления используется тонкая листовая сталь. Это упрощает процесс монтажа мачт на месте.

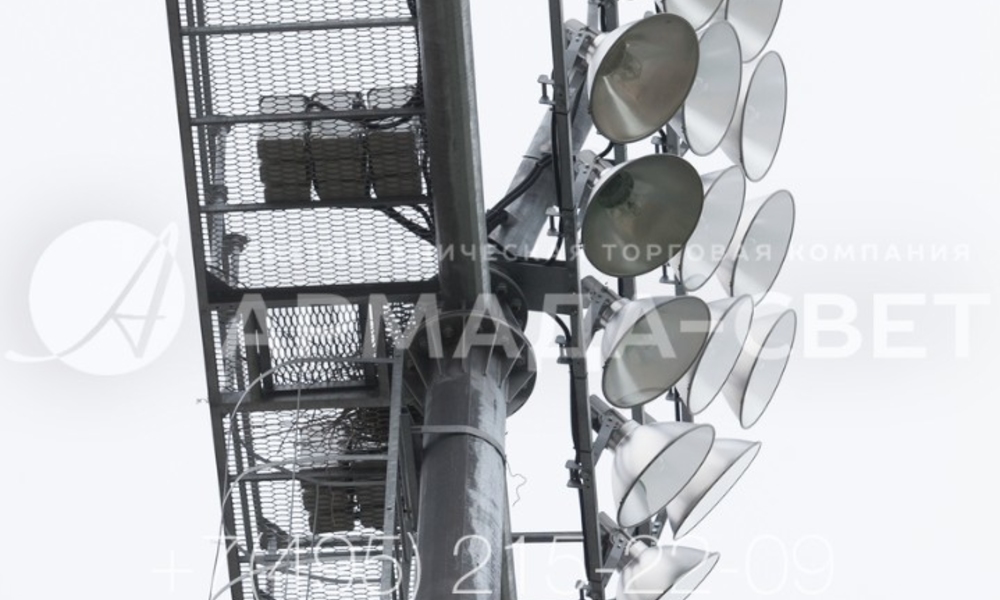

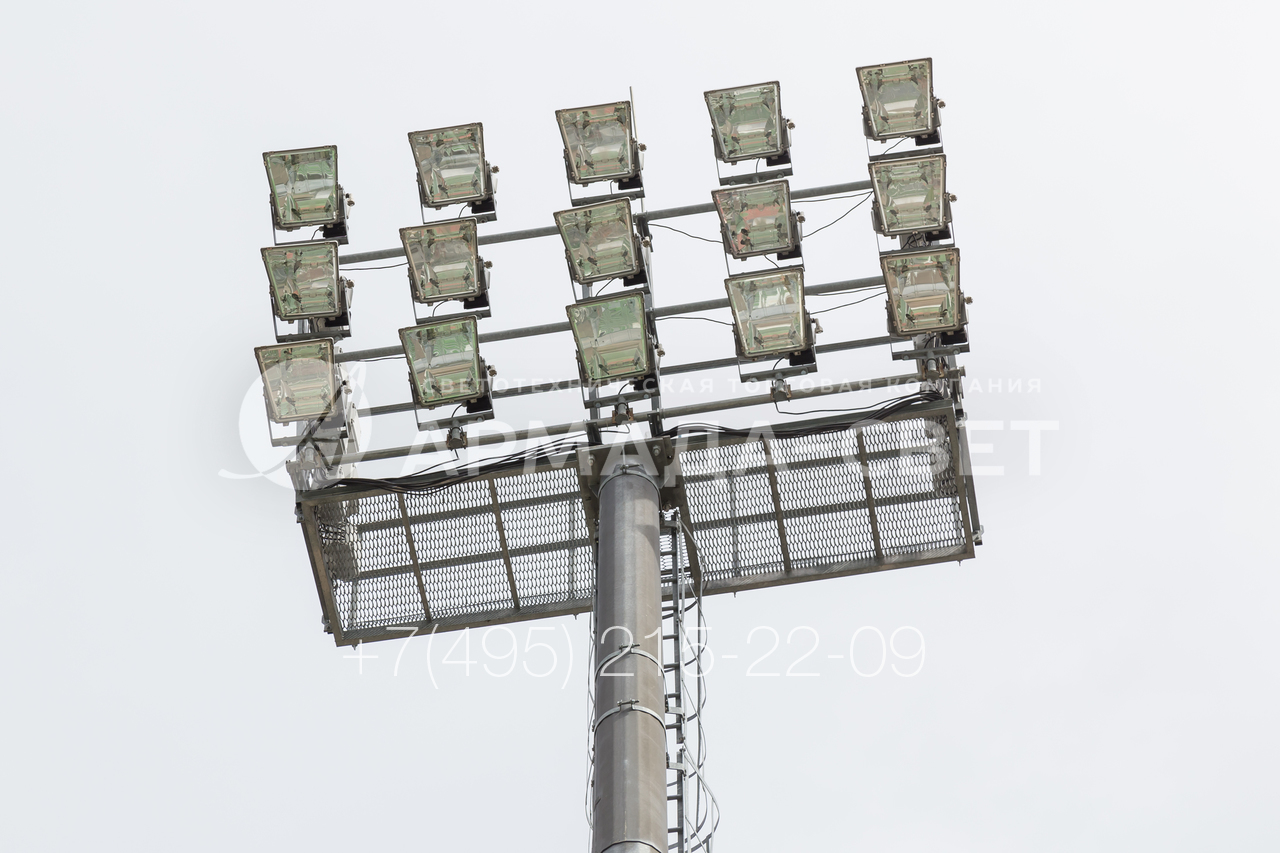

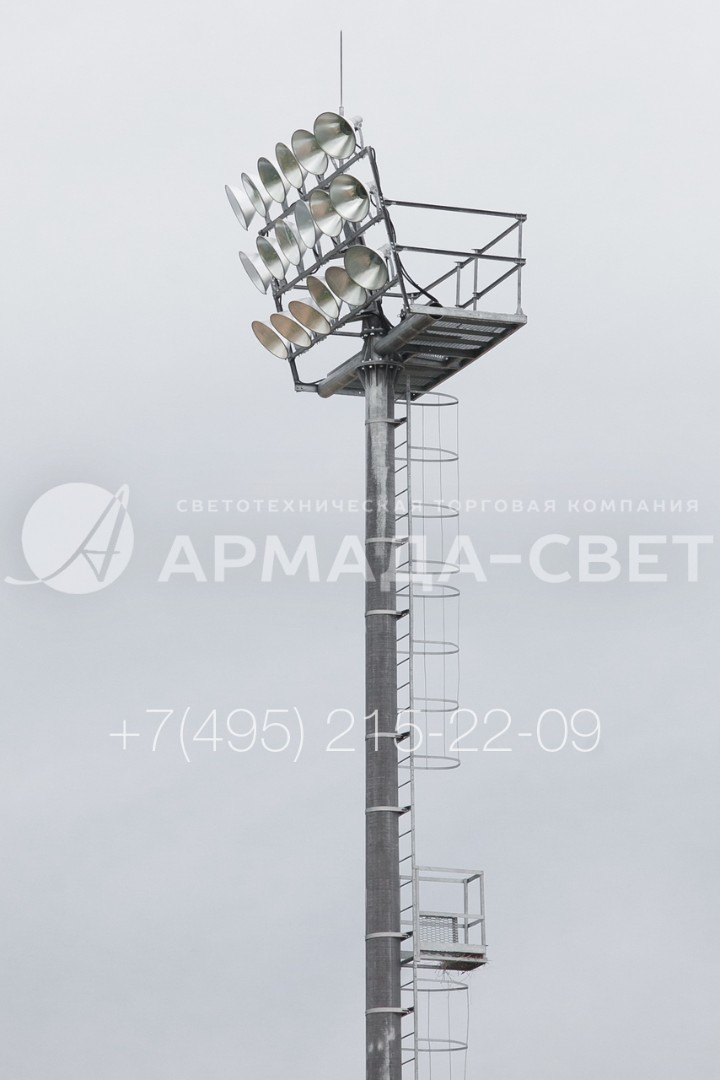

3) По требованию заказчика рама для установки световых приборов на оголовке мачты ВМОН может иметь технологическую площадку с перилами. Ее настил делается из просечного стального листа. Площадка облегчает процесс обслуживания оборудования, так как отпадает необходимость в подъеме специалистов на высоту 50 метров с помощью АГП.

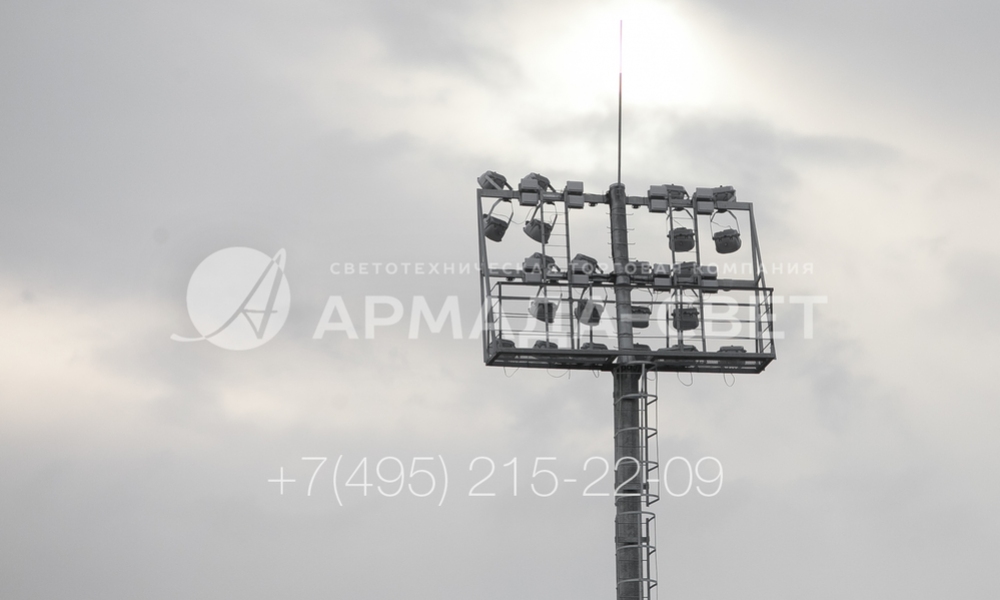

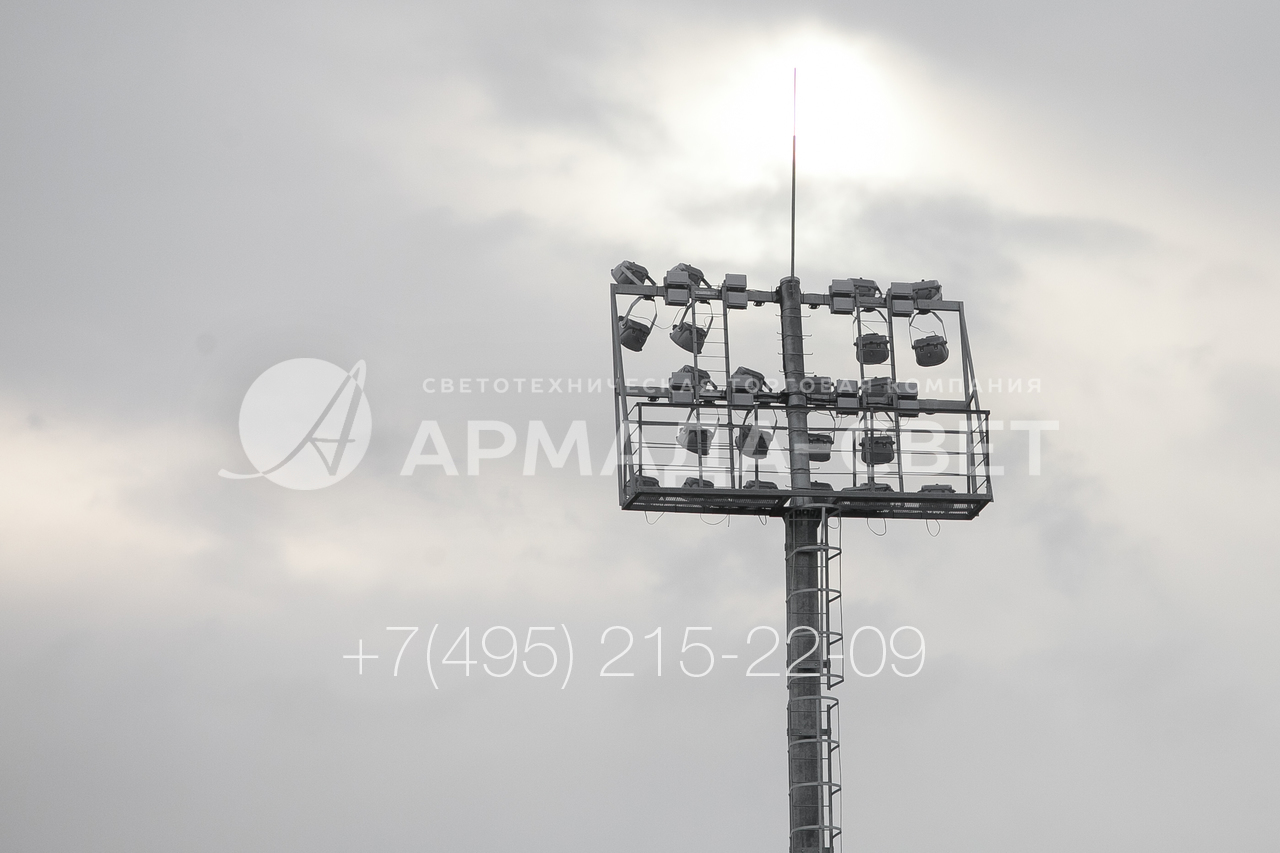

4) Мачта уличного освещения ВМОН может играть роль молниеотвода и защищать прилегающие постройки и инженерные сооружения от попадания молнии во время грозы. Для этого на верхнюю часть рамы с помощью фланцевого соединения крепится штырь молниеотвода. Система заземления подключается к одной из косынок, укрепляющих фланец.

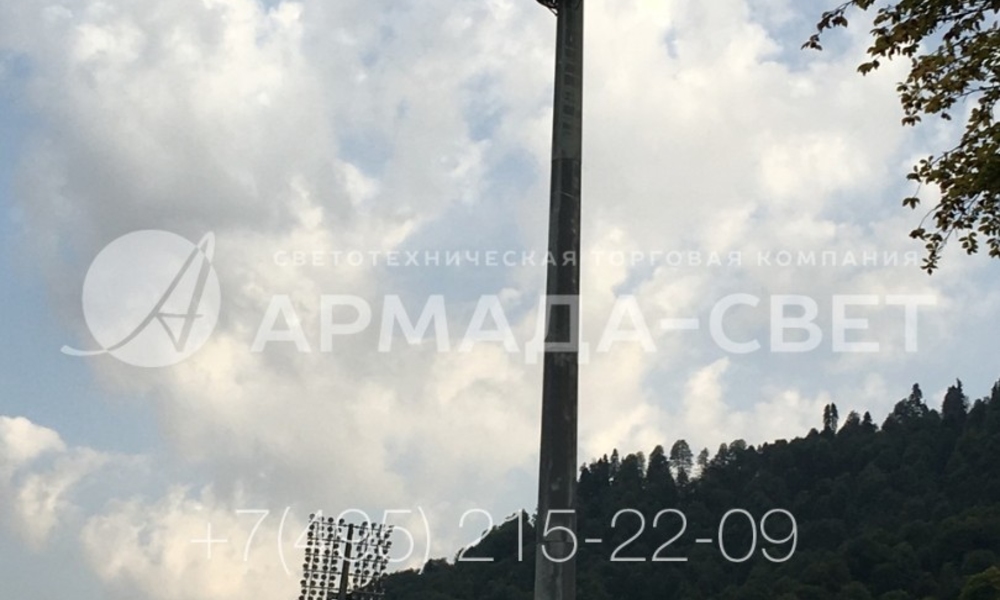

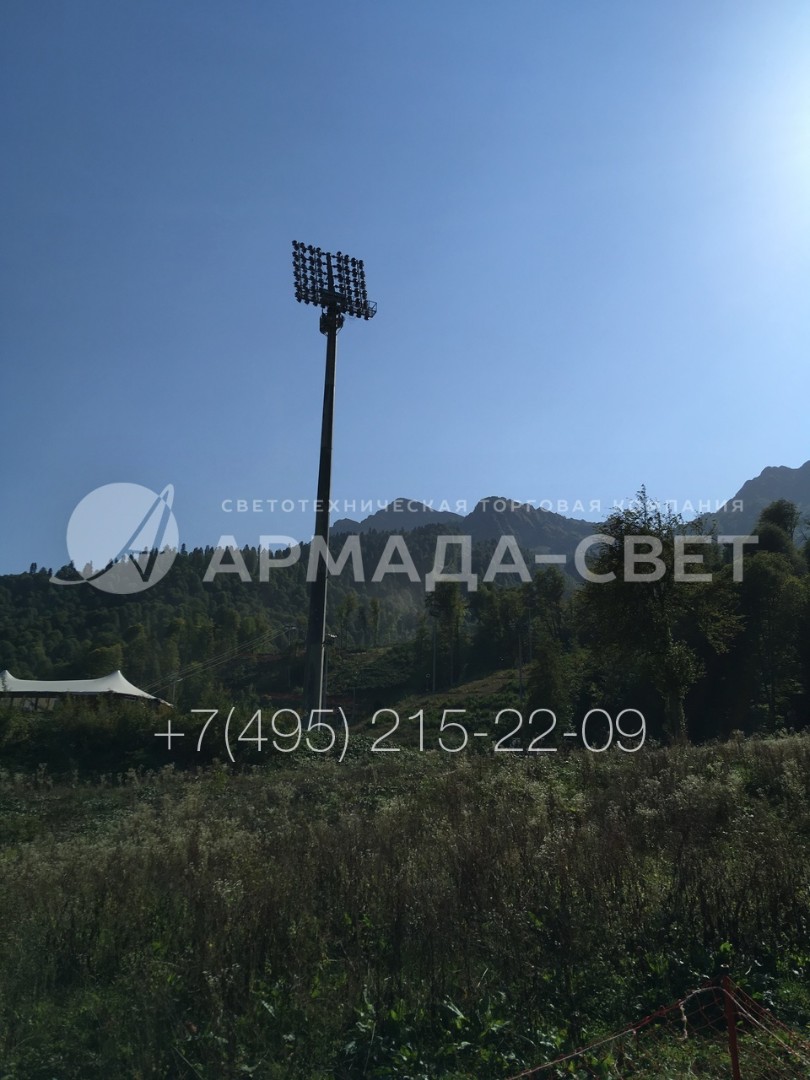

5) Осветительные мачты могут устанавливаться в местности со сложным рельефом для подсветки строительных и технологических площадок. На одной конструкции с высокой несущей способностью можно закрепить мощные световые приборы, камеры наблюдения и т.п. Одна мачта заменит сразу несколько опор с граненым коническим стволом.

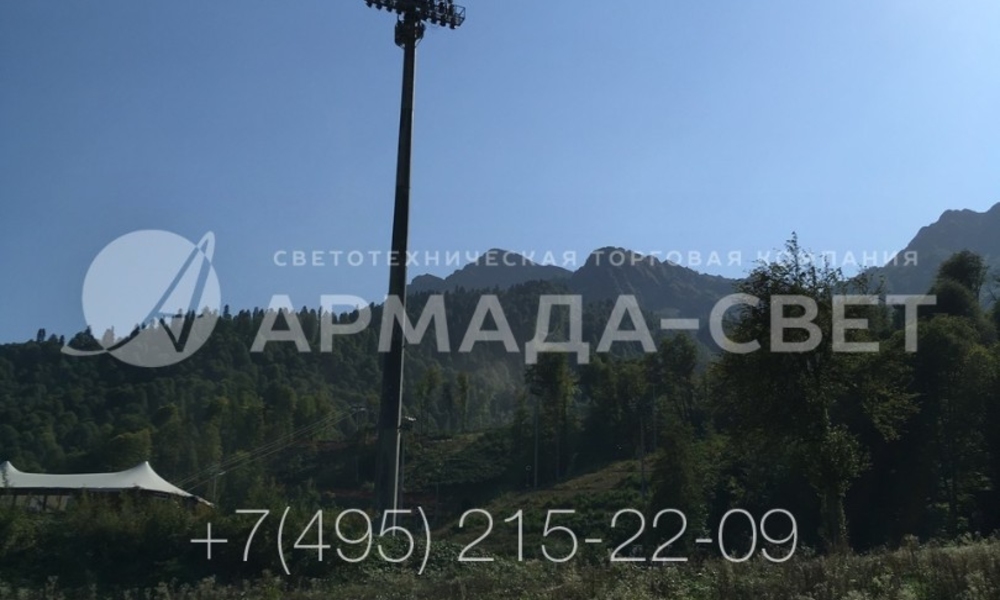

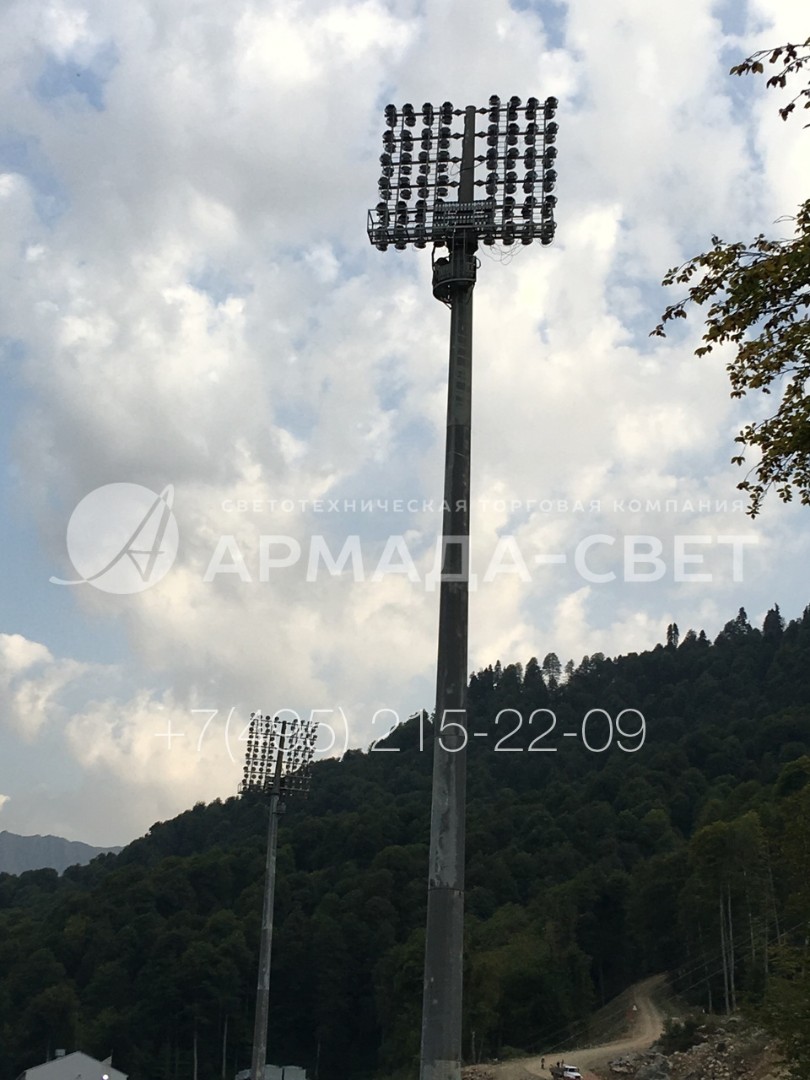

6) На фото изображен пример использования мачты уличного освещения ВМОН для подсветки строительной площадки в горах. На верхушке видны более 40 световых приборов, которые создают мощный световой поток в нужной точке площадки. Заменить мачту можно только 10-15 опорами, что увеличивает стоимость строительства.

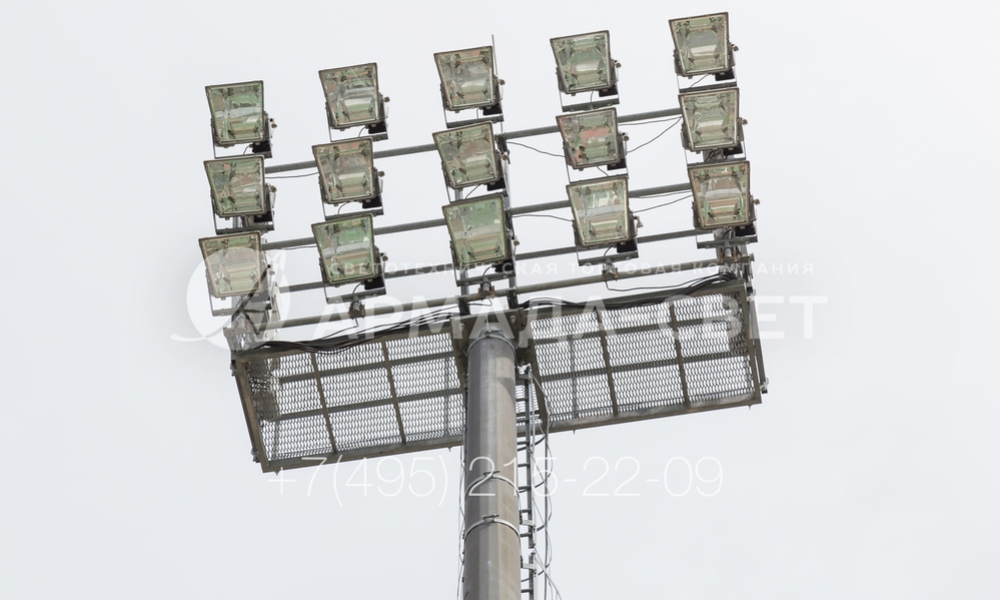

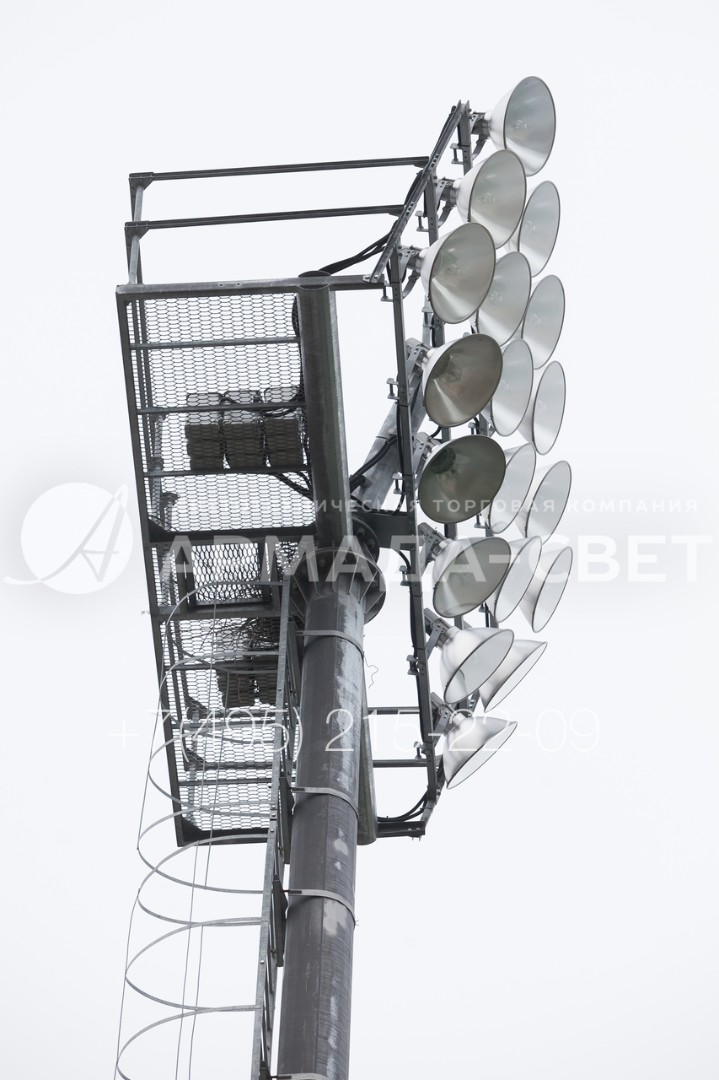

7) Осветительные мачты ВМОН имеют универсальное назначение. На фотографии изображена модель с 15 прожекторами направленного света, которые установлены на наклонной раме. С помощью скоб на корпусе каждого прожектора можно точно направить световой поток в нужную точку освещаемой площадки.

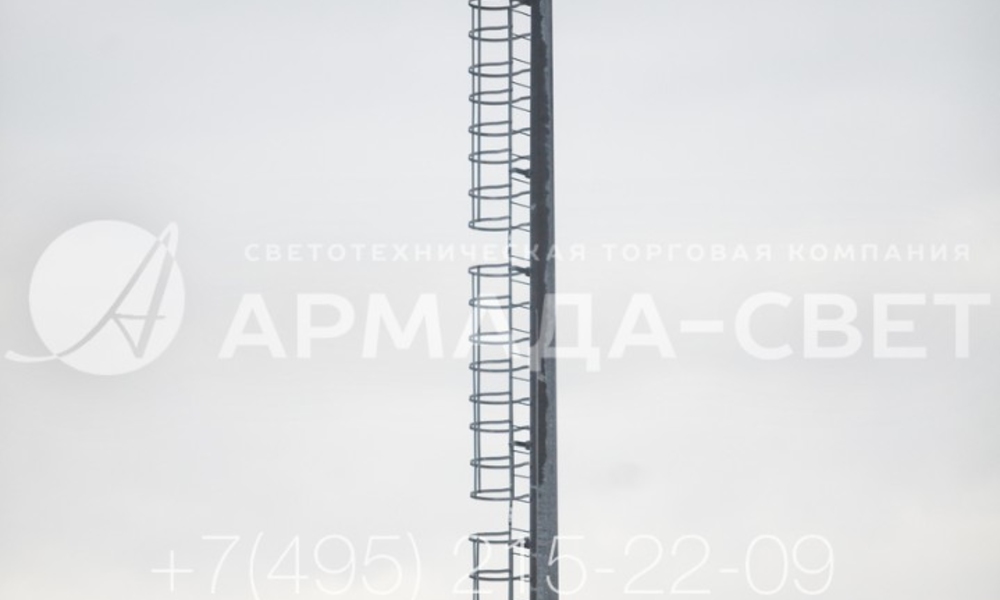

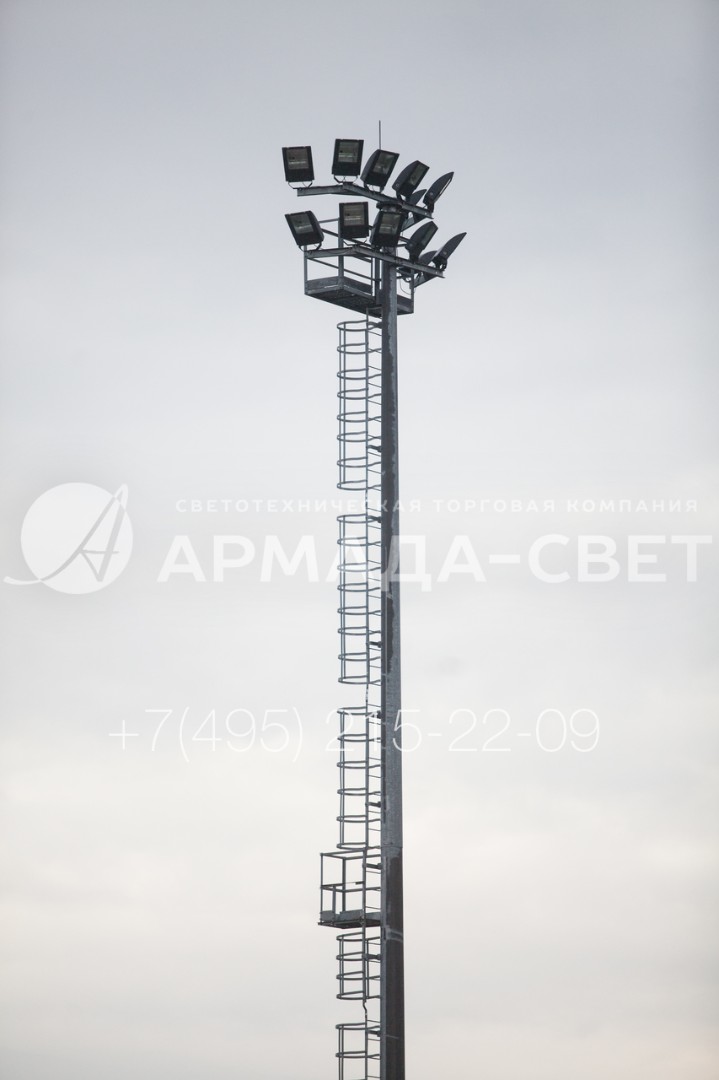

8) Несмотря на высоту в 50 метров над уровнем земли, не нужно привлекать автовышки для обслуживания светильников. Чтобы подняться на верхушку электрики используют лестницы, закрепленные на стволе. В зависимости от модели мачты лестница может быть заменена на трап со страховочным концом.

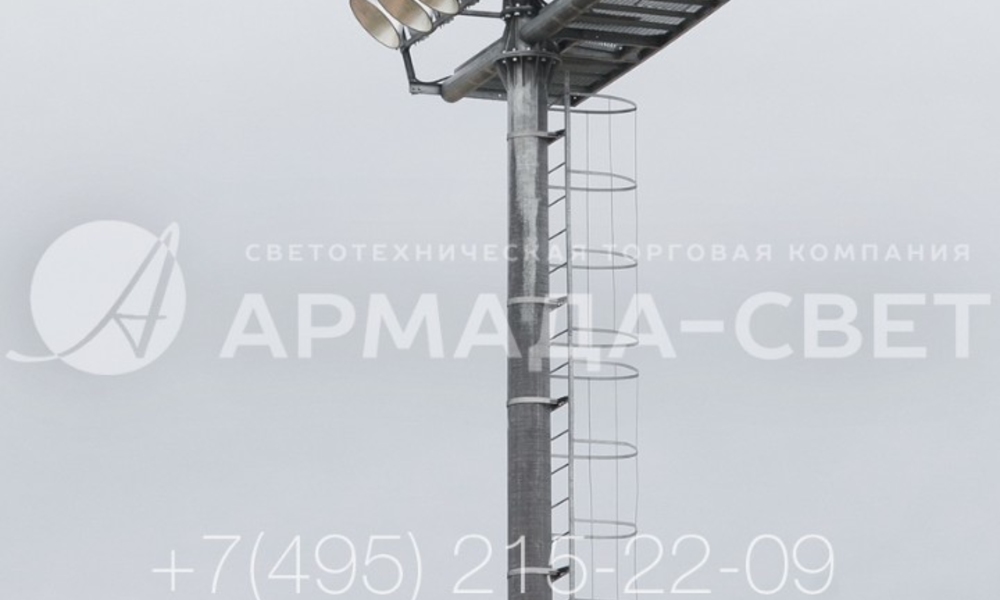

9) На фото представлена модель мачты со стационарной короной, которая оборудована трапом для подъема. Эта конструкция обходится дешевле модели с лестницей и рамой. Кроме того, трап имеет меньшие размеры, благодаря чему конструкция смотрится более лаконично. Возле рамы установлена технологическая площадка, на которой может находиться электрик.

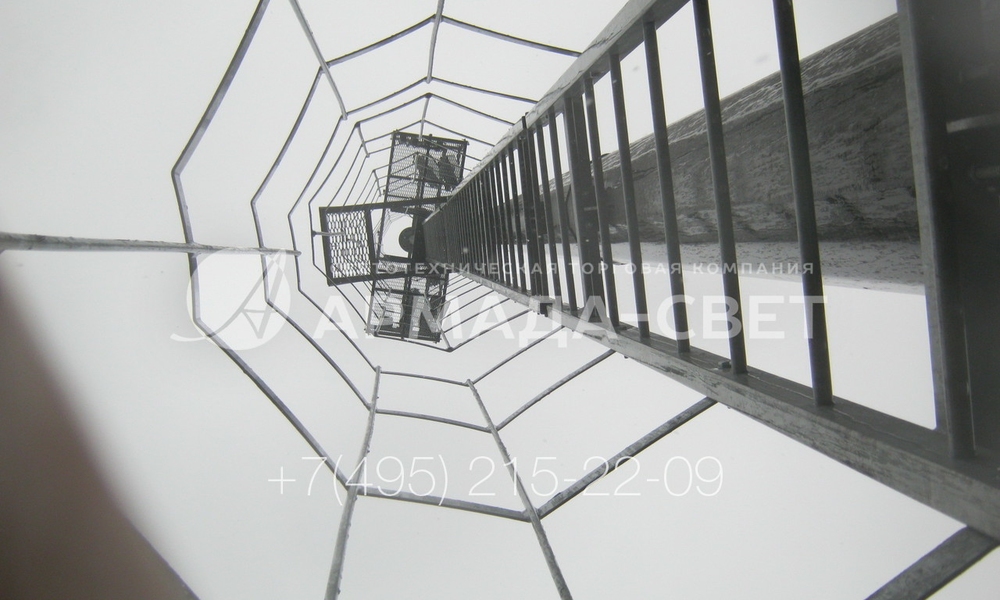

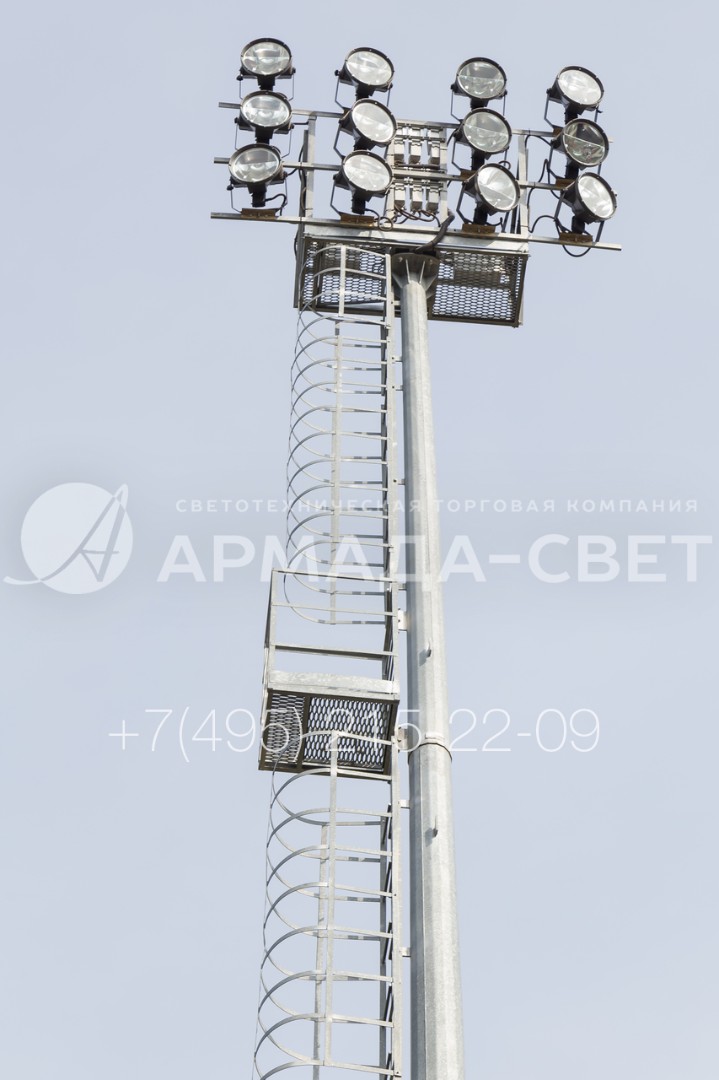

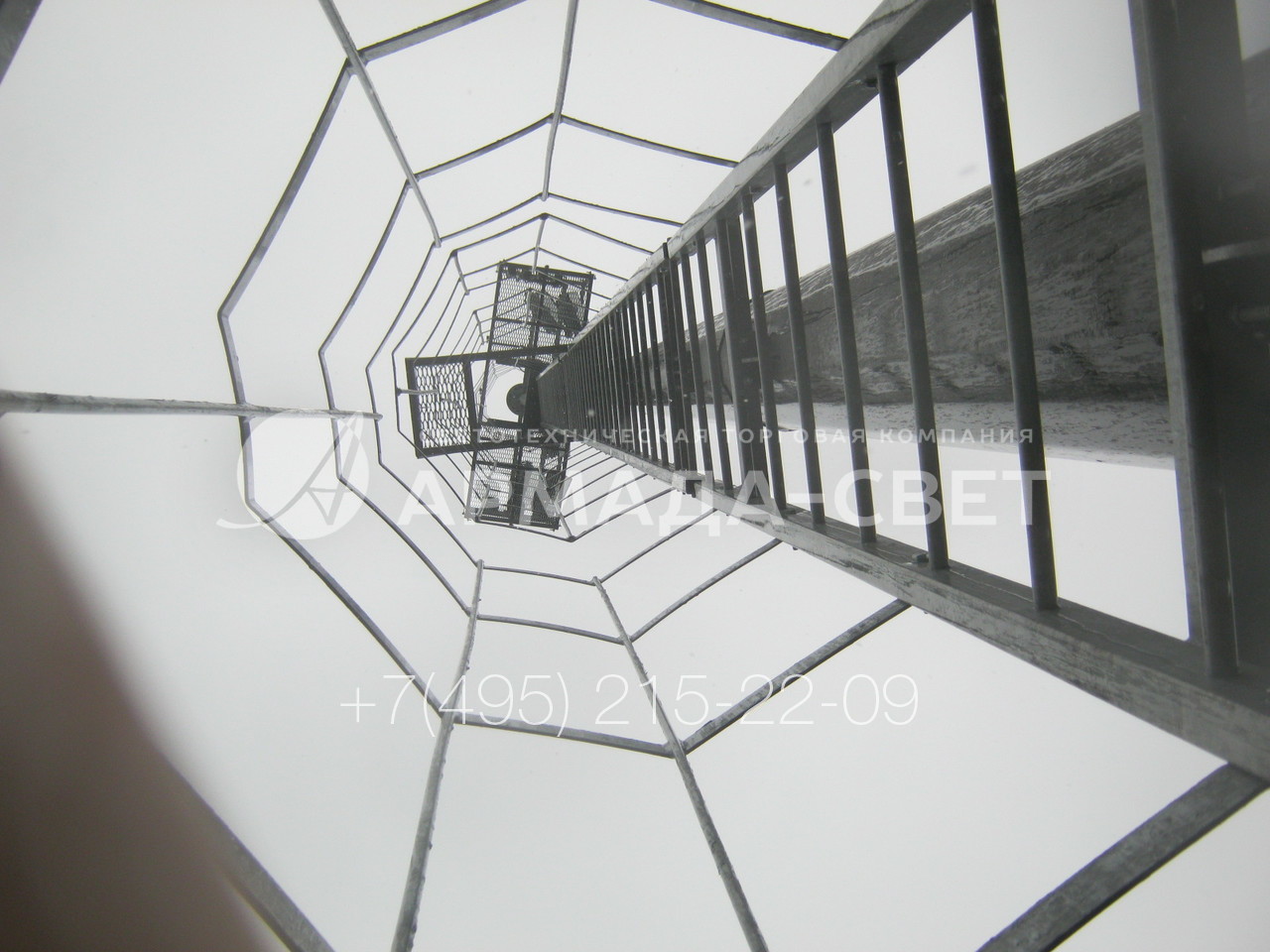

10) Лестница со страховочной рамой часто устанавливается на мачтах уличного освещения высотой 50 метров, так как она обеспечивает максимально безопасный подъем. Предохранительная рама сводит к минимуму риск падения, а промежуточные площадки для отдыха обеспечивают комфортный подъем на большую высоту.

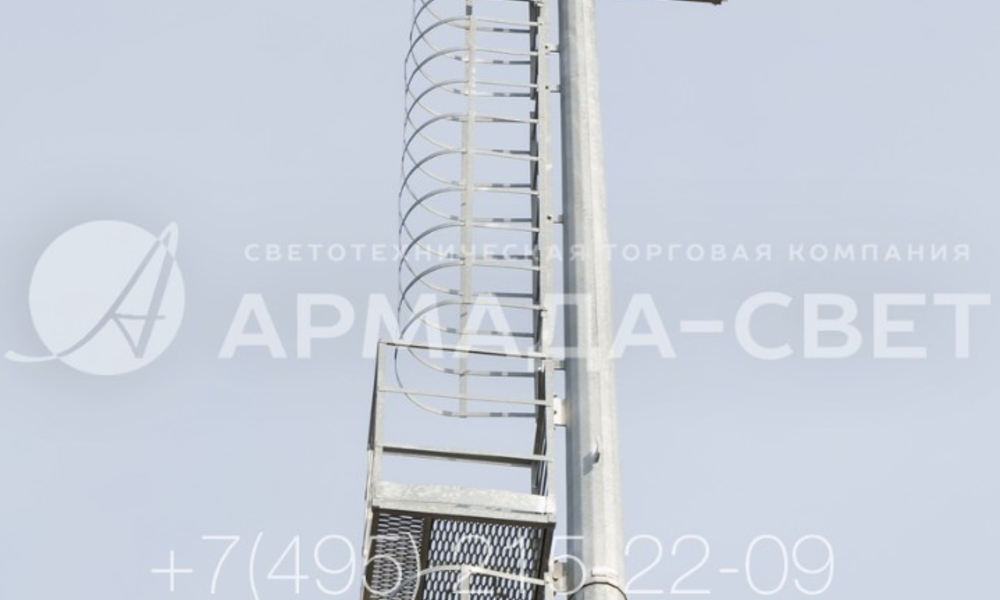

11) На фото хорошо видна промежуточная площадка, которая используется для отдыха электриков во время подъема. Она имеет высокую прочность и крепится к стволу с помощью отдельных кронштейнов. Поэтому при перевозке сегментов ствола мачты в грузовиках ни лестница, ни площадки для отдыха не мешают транспортировке.

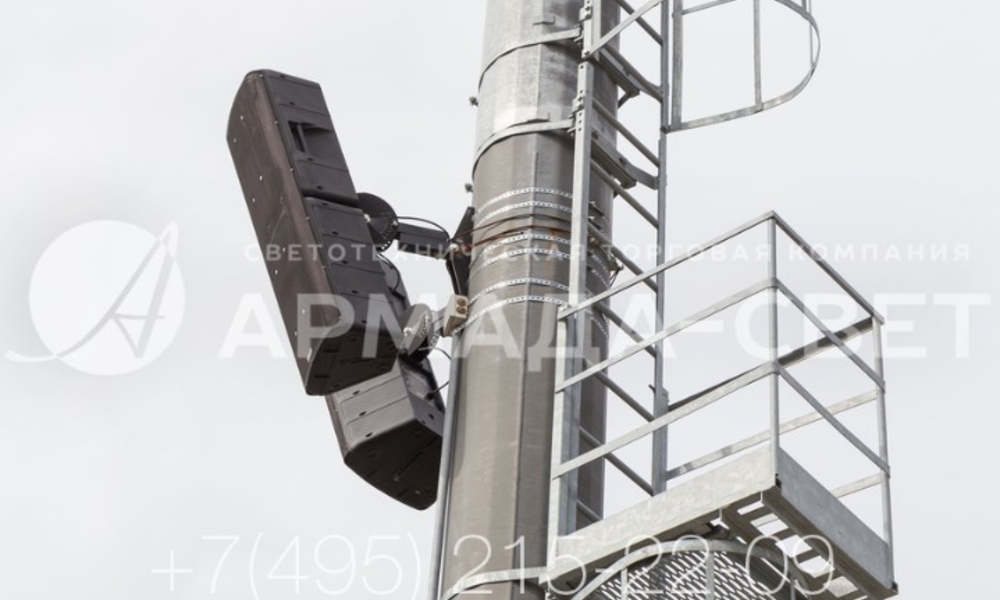

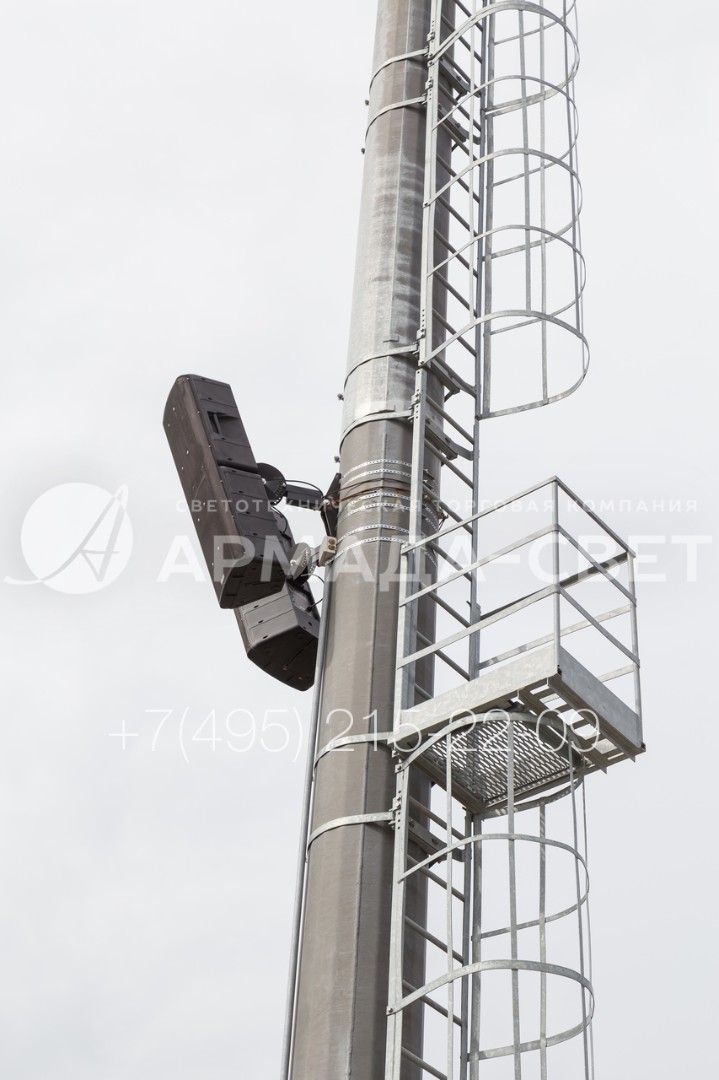

12) На фото изображены громкоговорители системы оповещения, которые установлены на стволе осветительной мачты со стационарной короной. Помимо громкоговорителей, на ствол можно устанавливать лестницы и трапы, видеокамеры и другие устройства. Питание к электроприборам подается внутри полого ствола.
