ВМОНТ-20 Высокомачтовые трубчатые опоры со стационарной короной

фото

Версия для печати

Область применения: Освещение спортивных сооружений, больших открытых пространств, аэропортов и морских портов, промышленных территорий.

Артикул производителя: ВМОНТ-20
Вес (кг): 850/1400
Высота (м): 20
Количество крепежных отверстий: 8-24
Количество световых приборов: 4-17
Количество секций: 2-3
Материал: Трубный прокат
Межцентровое расстояние отверстий B, мм: 525
Назначение опоры: Высокомачтовая, Прожекторная, Мачта освещения
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 600
Способ установки: Фланцевая
Тип опоры: ВМОН
Установка: на фундамент, состоящий из закладного металлического элемента и бетона.
Форма ствола опоры: Трубчатая

В наличии

Цена: от 247 775 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Высокомачтовые опоры ВМОНТ-20 относятся к трубчатым конструкциям. Значительная высота изделия и возможность разместить до 11 прожекторов позволяет применять опорные мачты такого типа вместо стандартных фонарей для организации подсветки больших территорий и площадей. Они устанавливаются в аэропортах, на транспортных развязках, спортивных объектах и промышленных территориях.

В верхней части изделия располагается неподвижная корона, на которую устанавливаются светильники. Отсутствие в конструкции подвижных элементов благоприятно сказывается на прочности всей установки. Для обслуживания прожекторов используются установленные на опоре лестницы, площадки. Если они отсутствуют – доступ к светильникам осуществляется посредством подъемников.

Для изготовления опор используется стальной трубный прокат. Конструкция обрабатывается горячим цинкованием, это позволяет повысить устойчивость к внешним негативным факторам и коррозии. По заказу цинковый слой дополняется окраской поверхности.

ВМОНТ-20 устанавливаются на закладной бетонный фундамент. Значительная высота опоры требует особых условий для надежной фиксации. Столбы соединяются с ЗДФ основания с помощью фланца.

Габаритные размеры опор

Основные параметры опор ВМОНТ

Наименование	Цена	Нижний диаметр	Диаметр опорного фланца	Межцентровое расст-е отверстий	Кол-во секций	Количество осветит. приборов	Вес	Высота
ВМОНТ		D, мм	А, м	B, мм	K, шт.	ОП, кг	m, кг	H, м
ВМОНТ-20(до 11)-л/о	408 100 ₽	426	600	525	2	11	1400	20
ВМОНТ-20(до 6)-б/л	247 775 ₽	273	428	363	2	6	850	20

Галерея

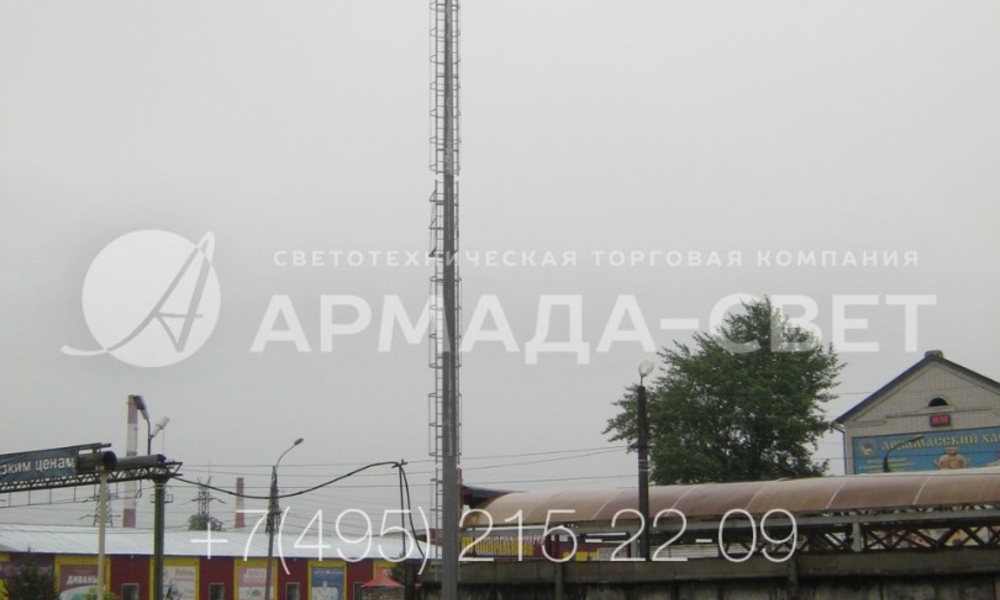

1) На фотографии представлена мачта уличного освещения высотой 20 метров, сделанная из трубного проката. Используются трубы нескольких диаметров, которые собираются в сегментный ствол. К нижней и верхней частям ствола привариваются круглые фланцы разного диаметра. Нижний нужен для крепления на закладной детали фундамента, на верхний устанавливается рама.

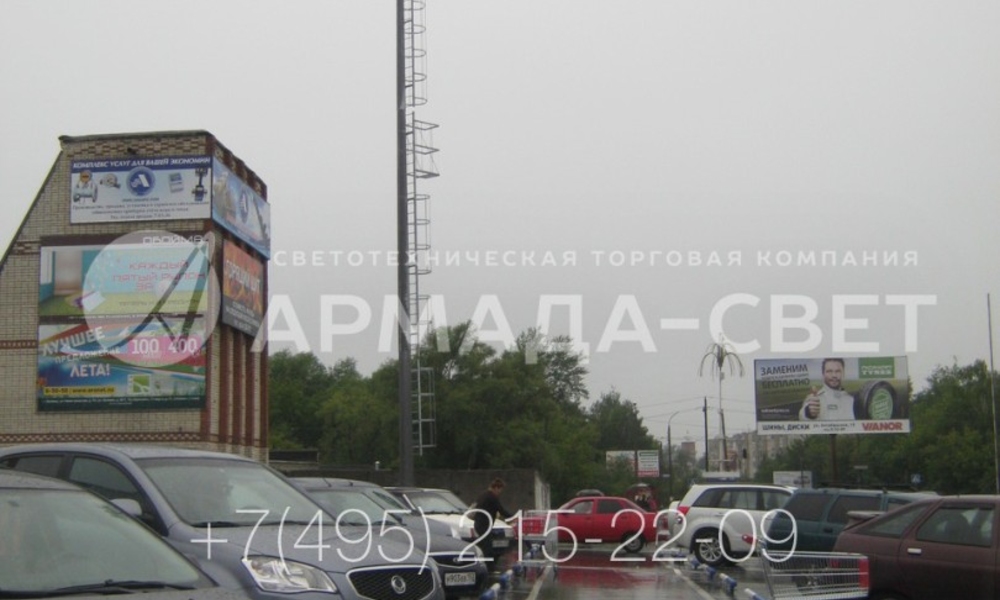

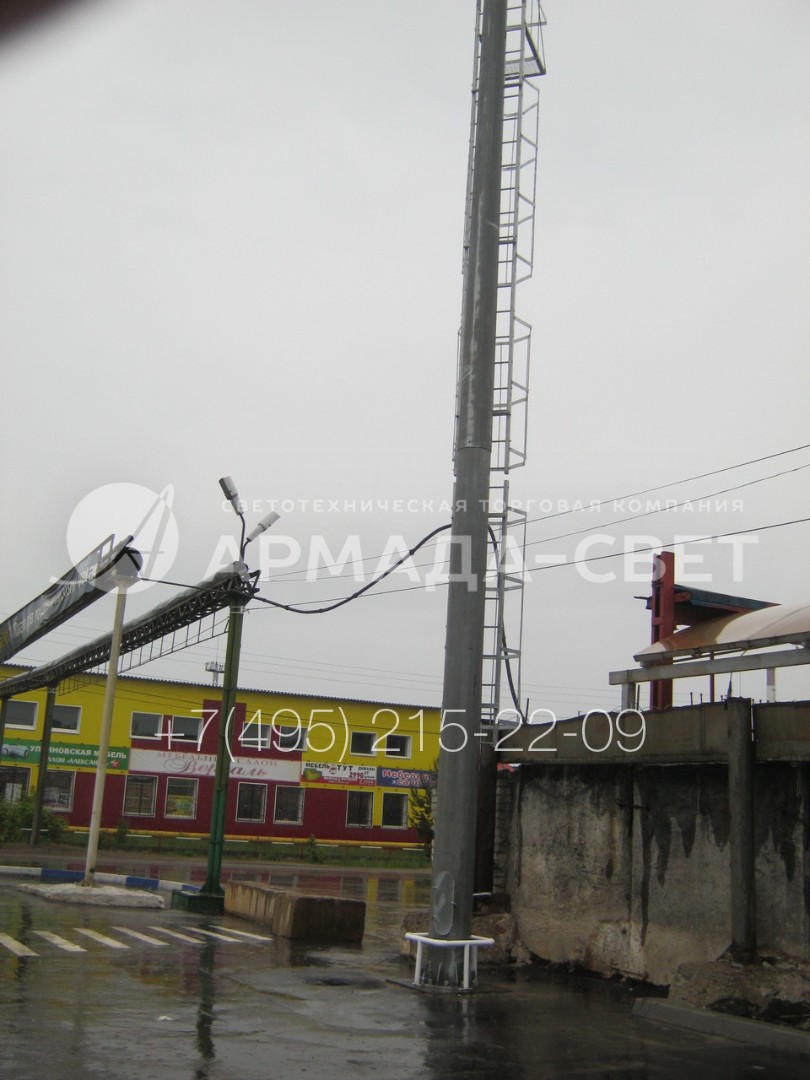

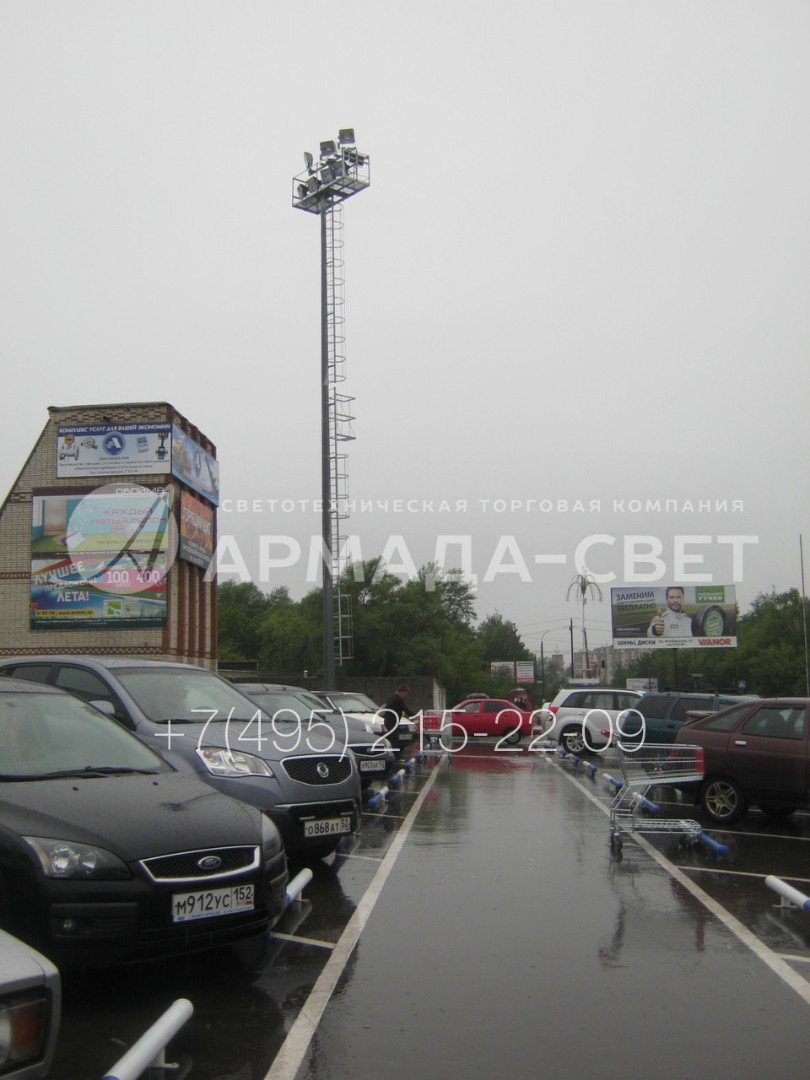

2) Трубчатые высокомачтовые опоры ВМОНТ делаются из трубного проката с круглым поперечным сечением. Силовые кабели для работы световых приборов на верхней раме подводятся к инженерной конструкции под землей. Это улучшает внешний вид парковки, которая освещается с помощью мачты.

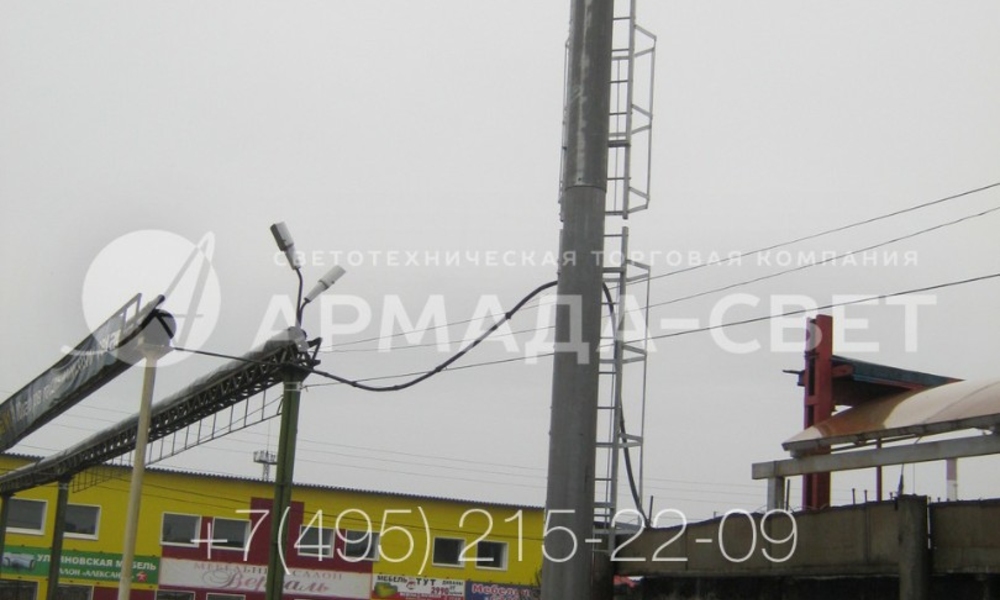

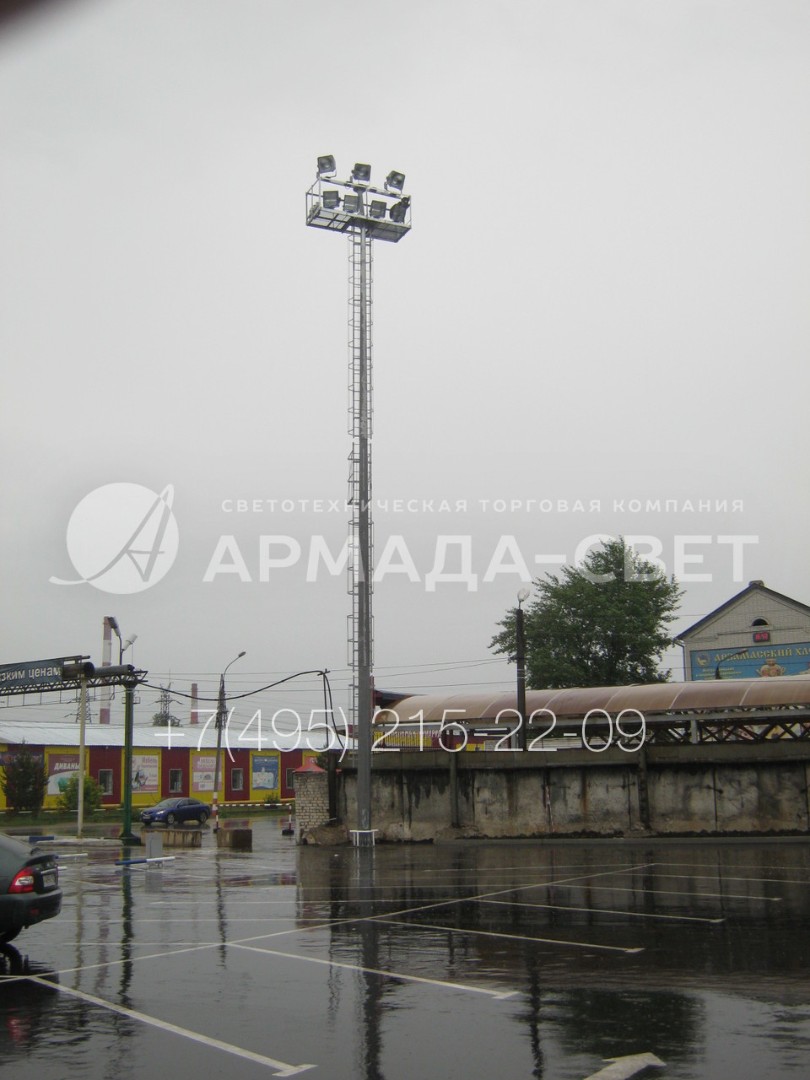

3) ВО избежание повреждения ствола и места установки высокомачтовой опоры, вокруг фундамента сделано ограждение из стальных труб (на фото конструкция в нижней части окрашена в белый цвет). Если мачта будет повреждена в результате столкновения с транспортом, ее легко заменить, не разрушая фундамента.

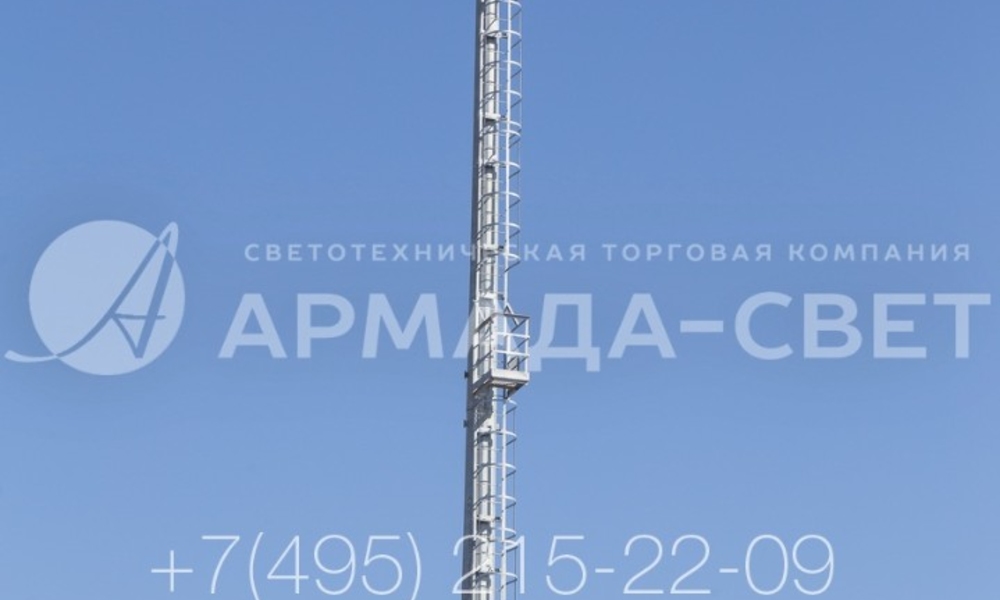

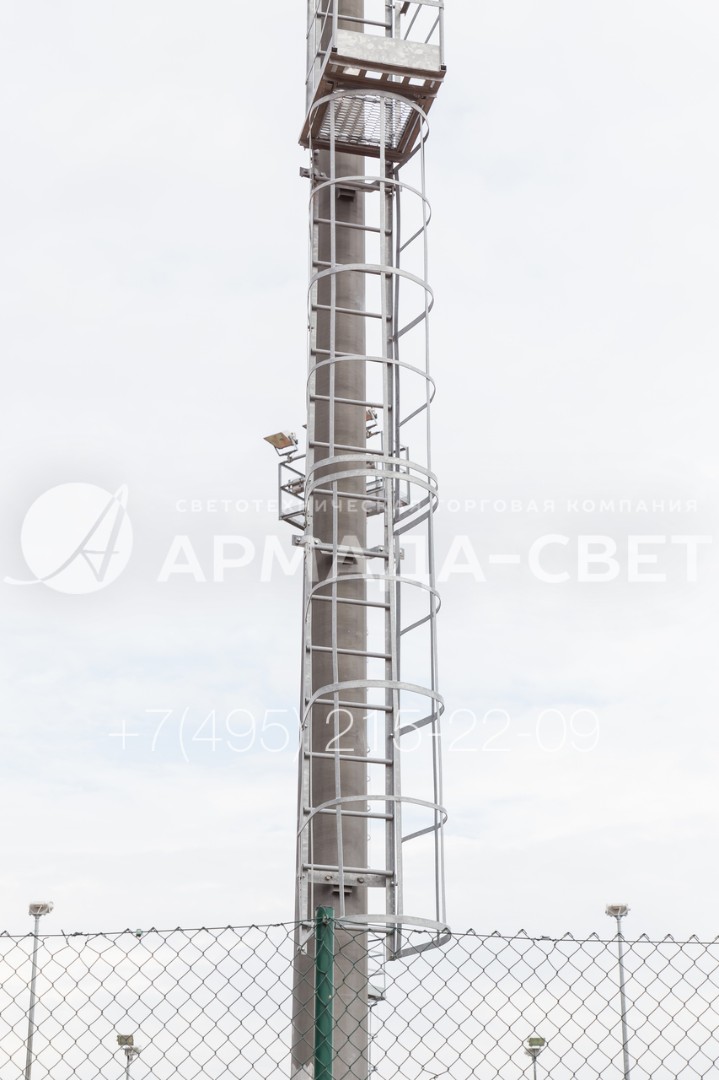

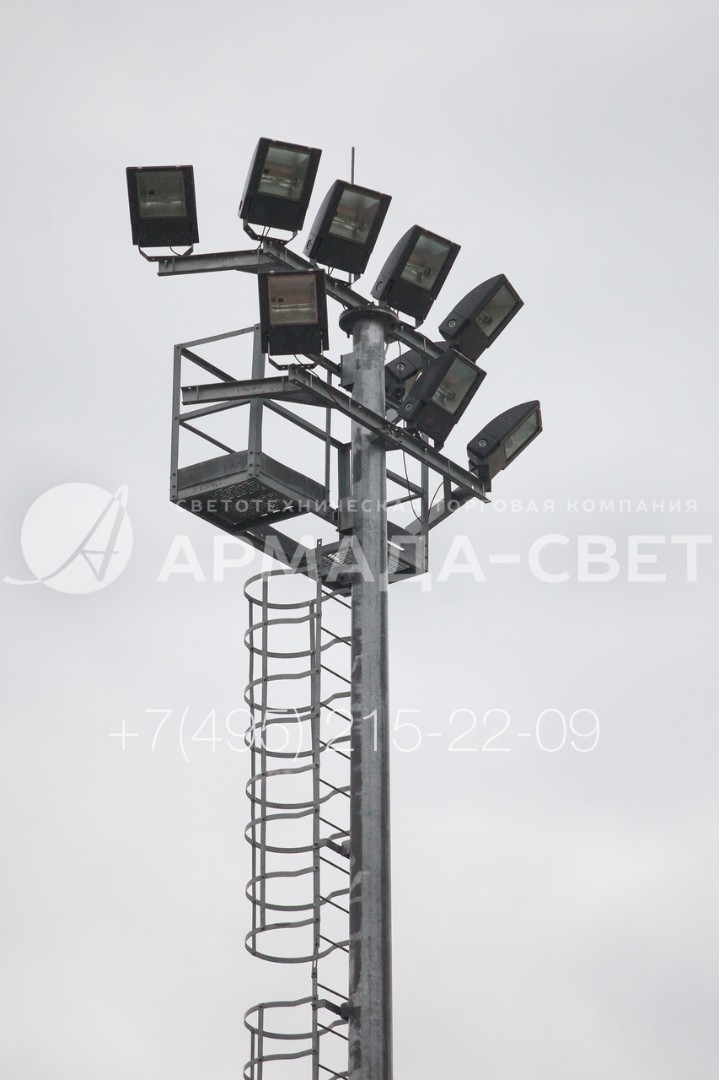

4) Преимуществом использования мачты ВМОНТ высотой 20 метров является возможность технического обслуживания без использования автомобильных подъемников. Для этого на ствол мачты крепится лестница со страховочной рамой. Дополнительно устанавливаются площадки для отдыха через каждые 6 метров подъема.

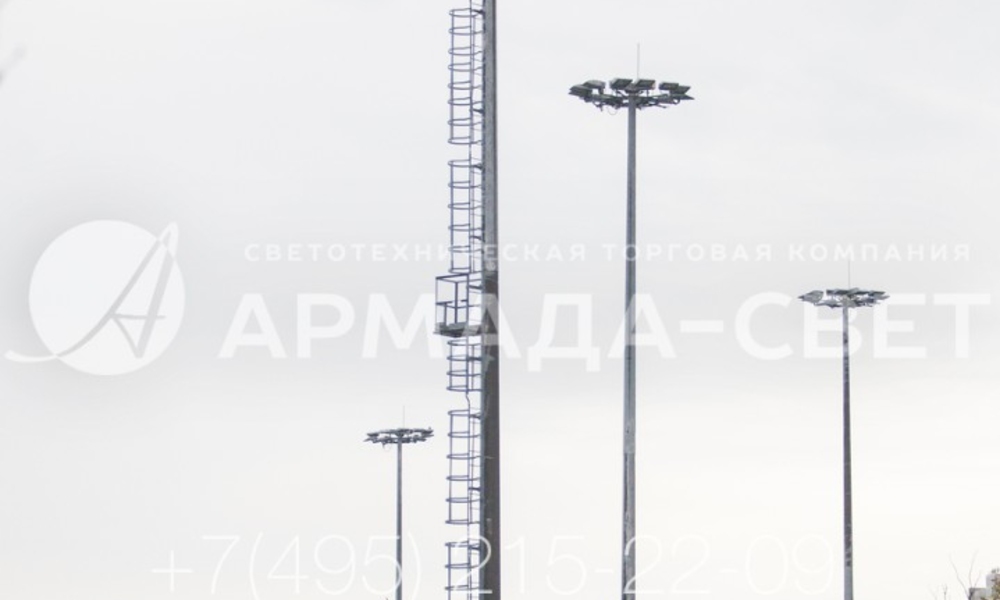

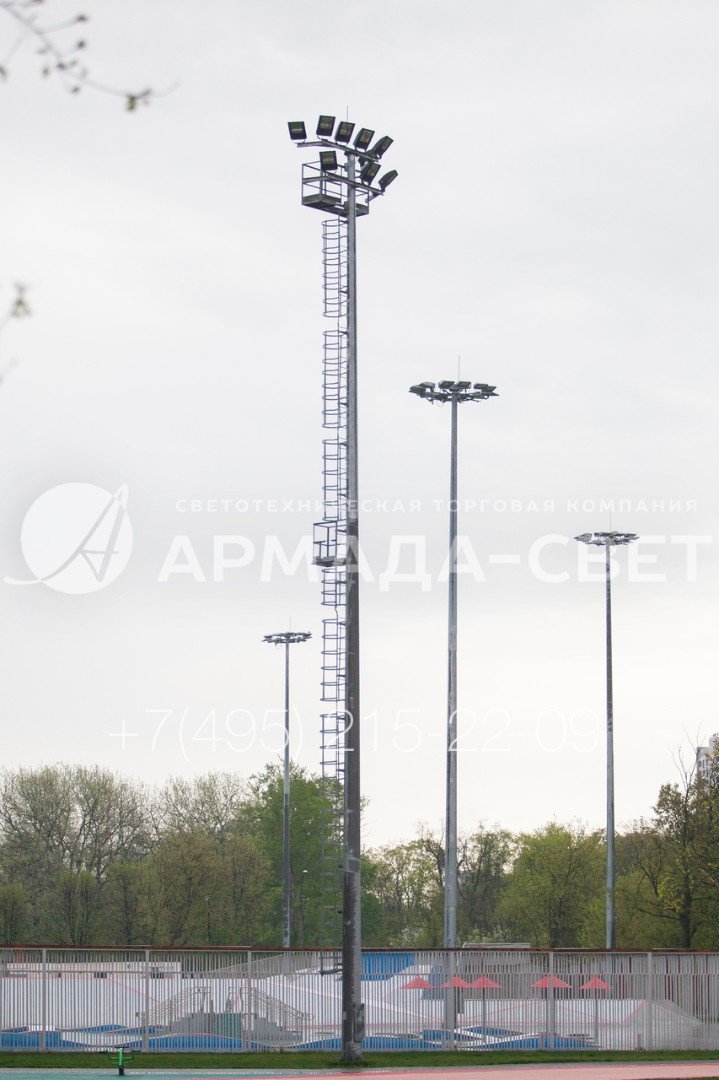

5) На этой фотографии на переднем плане изображена трубчатая опора со стационарной рамой, а на заднем – мачты освещения со спускаемой короной. И в том, и в другом случае обслуживать световые приборы наверху можно без использования гидравлических подъемников. Но мачта ВМОНТ имеет большую несущую способность и меньшую стоимость.

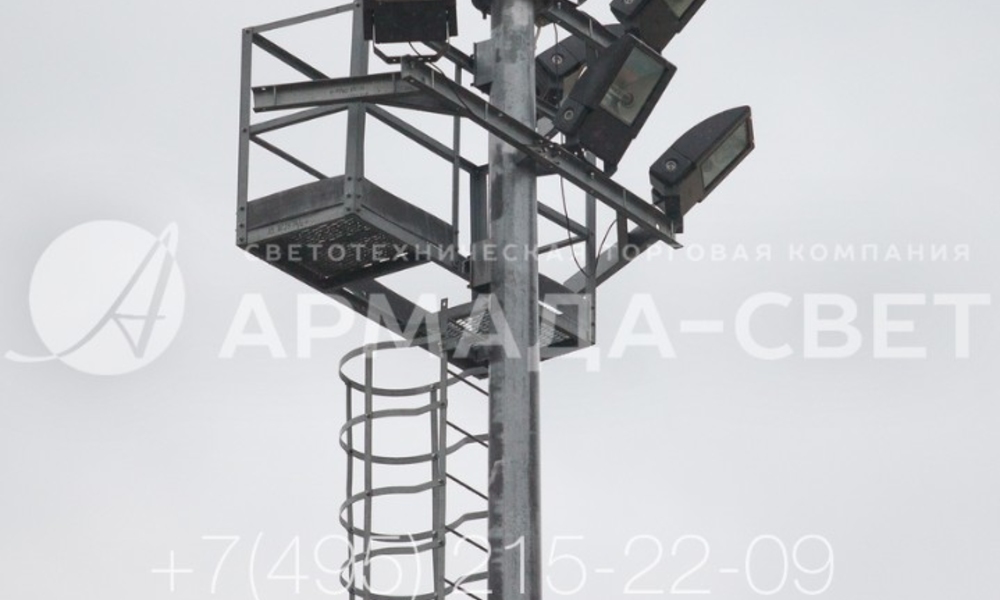

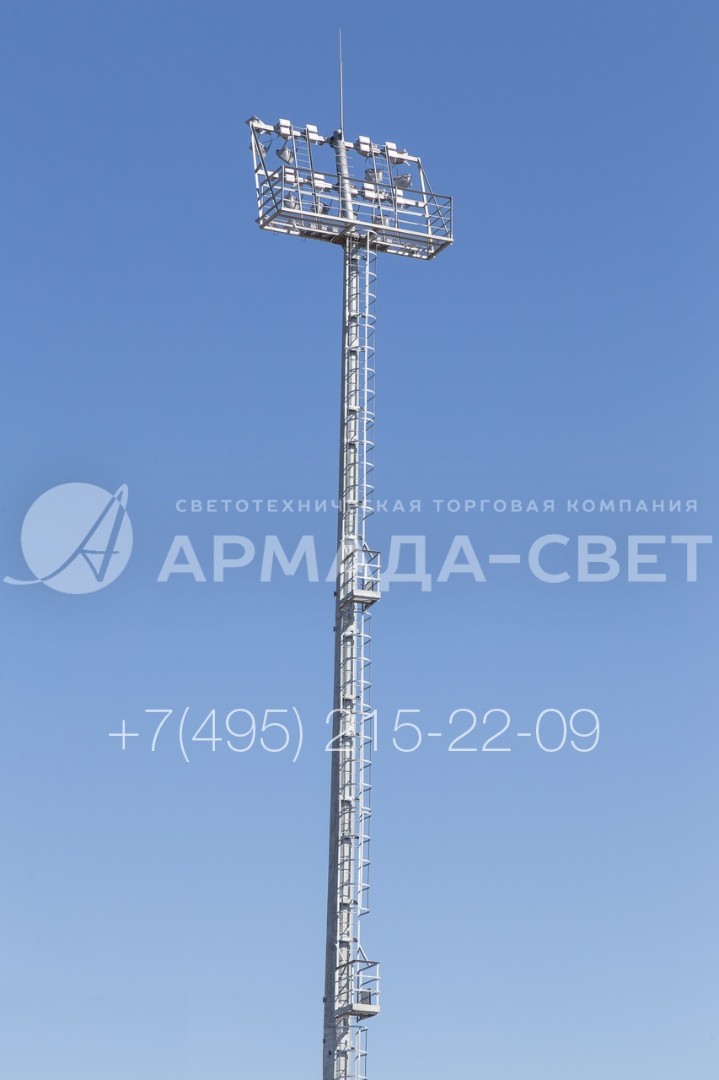

6) Осветительные приборы на высокомачтовой опоре устанавливаются на раму, которая крепится к верхней части ствола. От количества перемычек и размеров рамы зависит максимальное число светильников. В представленном на фото варианте используются прожекторы, так как благодаря монтажным скобам можно точно позиционировать световой поток от них.

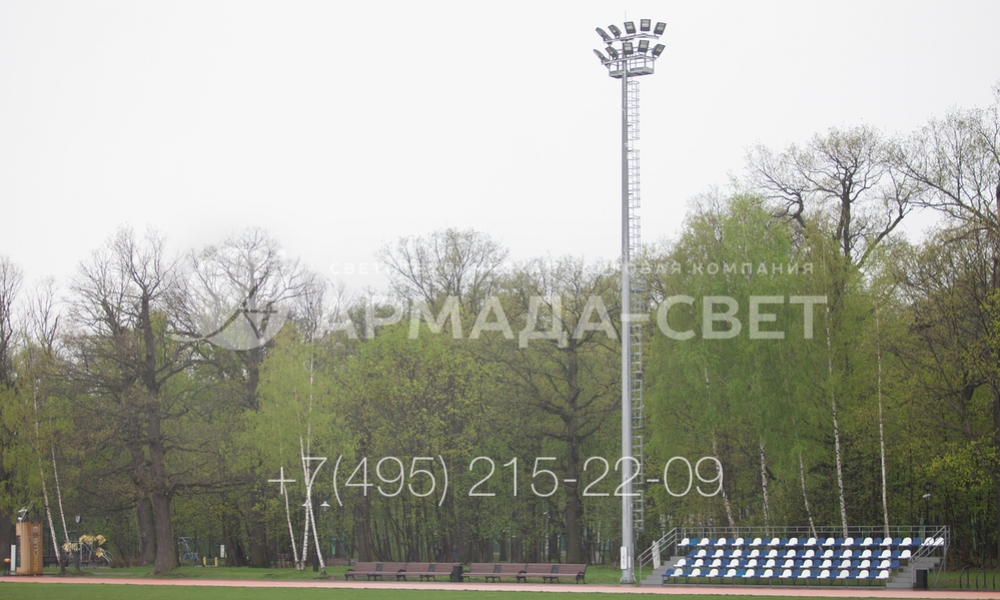

7) Осветительная мачта типа ВМОНТ, изображенная на фотографии, имеет серебристый цвет. Такую окраску имеет защитное покрытие из цинка, которое наносится на поверхность из углеродистой стали. Метод горячего цинкования дает возможность нанести защитный слой, который сохраняет свою целостность до 15 лет при эксплуатации в сложных условиях.

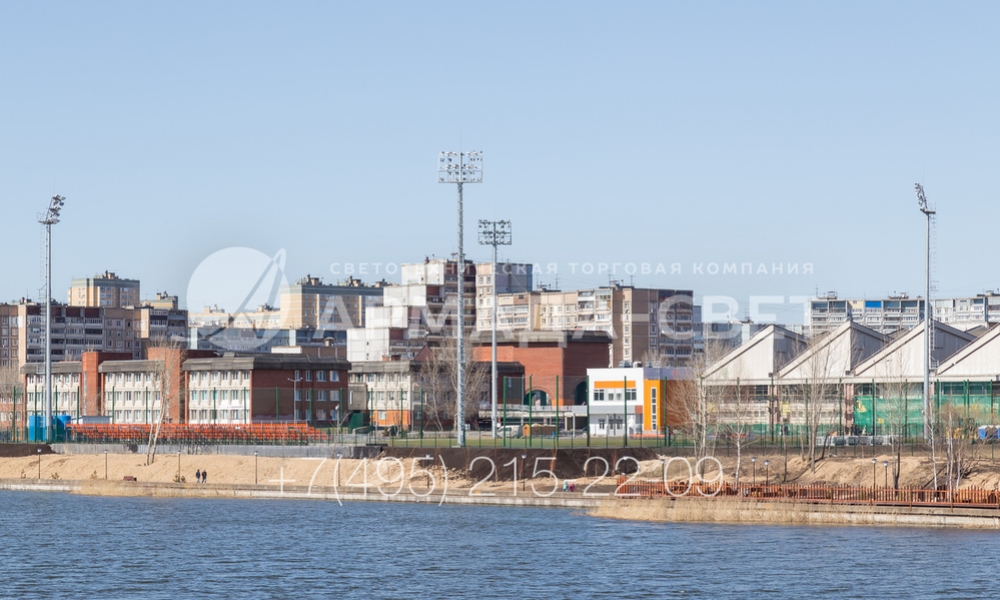

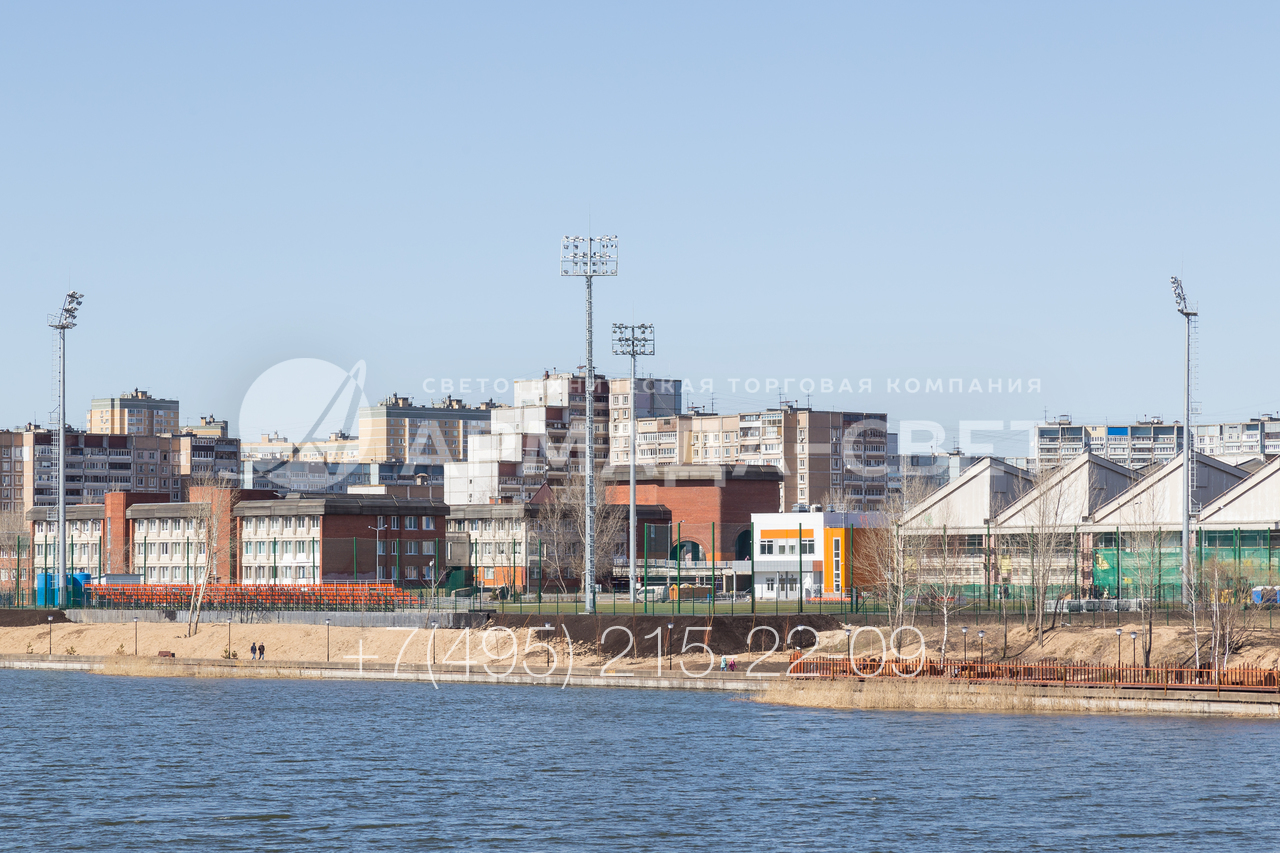

8) На фотографии изображена спортивная площадка, которая находится на берегу водоема в районе с плотной городской застройкой. Для ее освещения используются высокомачтовые опоры с трубчатым стволом. На их верхушках закреплены рамы с мощными светильниками, а для доступа к приборам освещения используются лестницы на стволах.

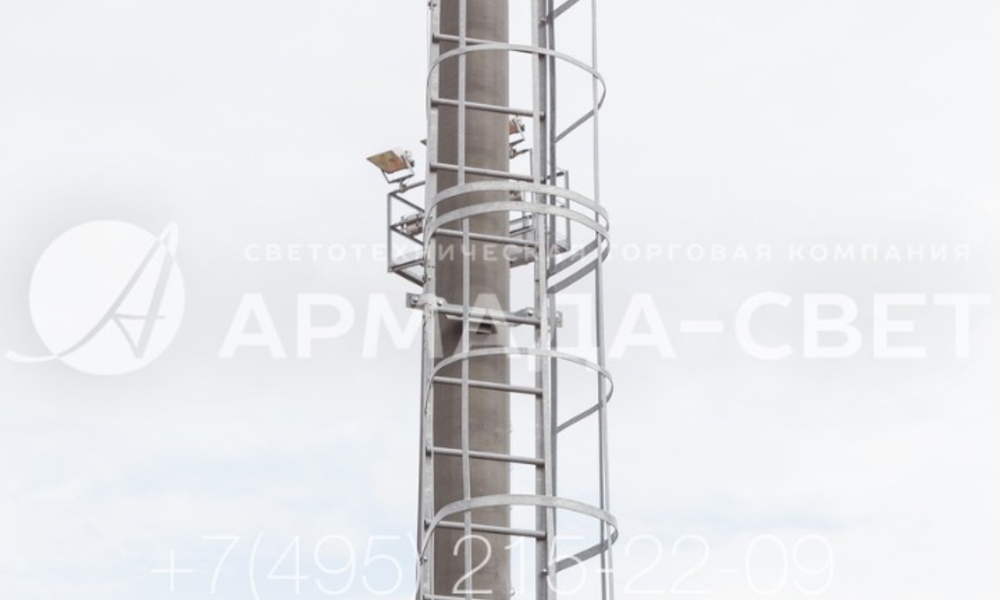

9) Изображенная на фотографии трубчатая опора с молниеотводом, лестницей и площадками для обслуживания сделана из углеродистой стали. Однако срок эксплуатации конструкции составляет 25 лет и более. Для защиты от коррозии используется метод горячего цинкования. Получается прочный цинковый слой, который не повреждается в процессе эксплуатации.
