ВМТ Высокомачтовые опоры телекоммуникационные
Область применения: Предназначены для пригородных позиций и покрытий автомобильных дорог.
- Артикул производителя: ВМТ
- Высота (м): 20/30/35
- Габаритные размеры: см. чертёж
- Материал: Листовой прокат
- Назначение опоры: Телекоммуникационная
- Подвод кабеля: Подземный, Воздушный

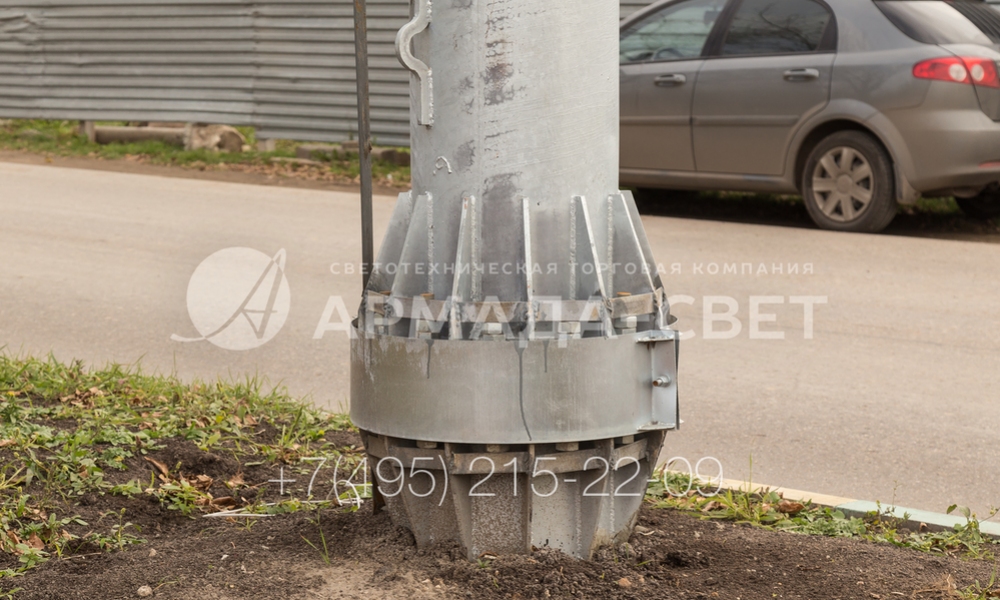

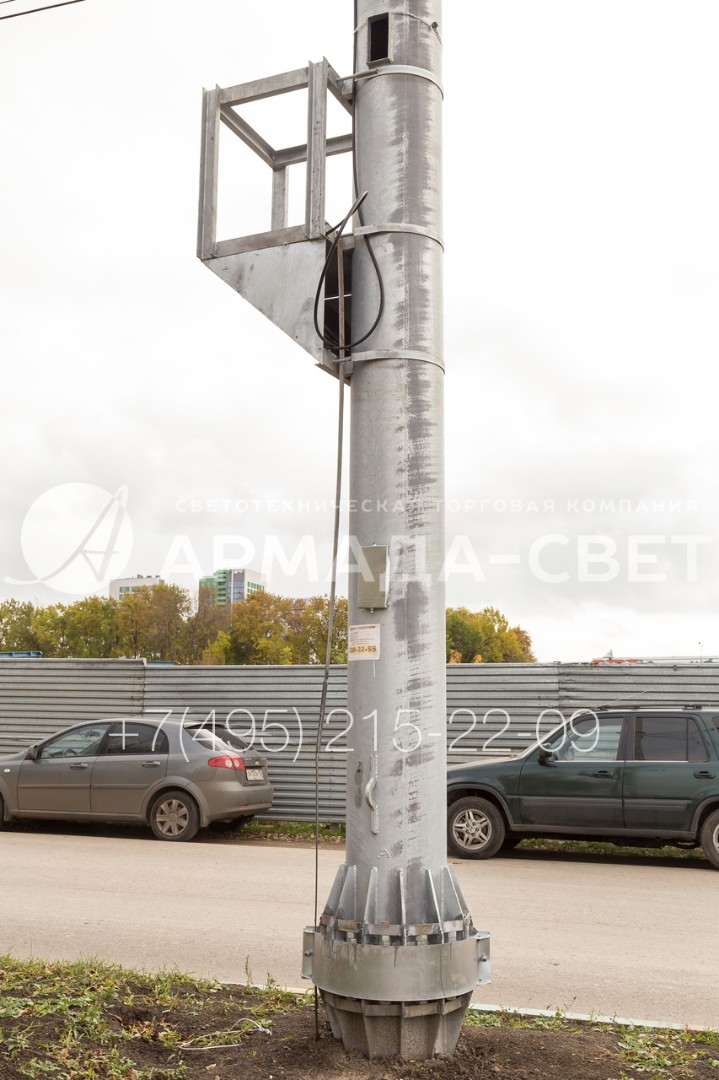

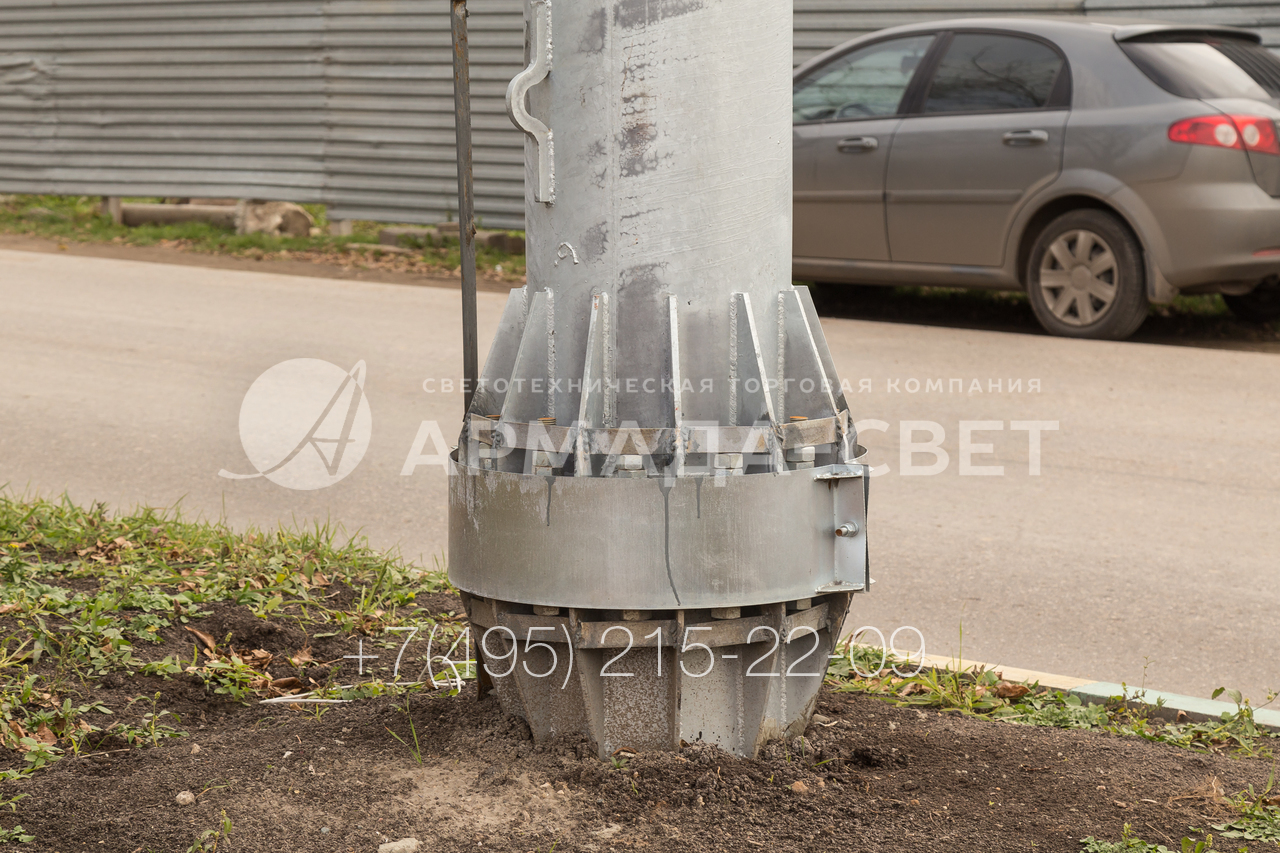

- Способ установки: Фланцевая
- Тип опоры: ВМТ
- Форма ствола опоры: Граненая
Цена: по запросу
* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.
Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:
Описание

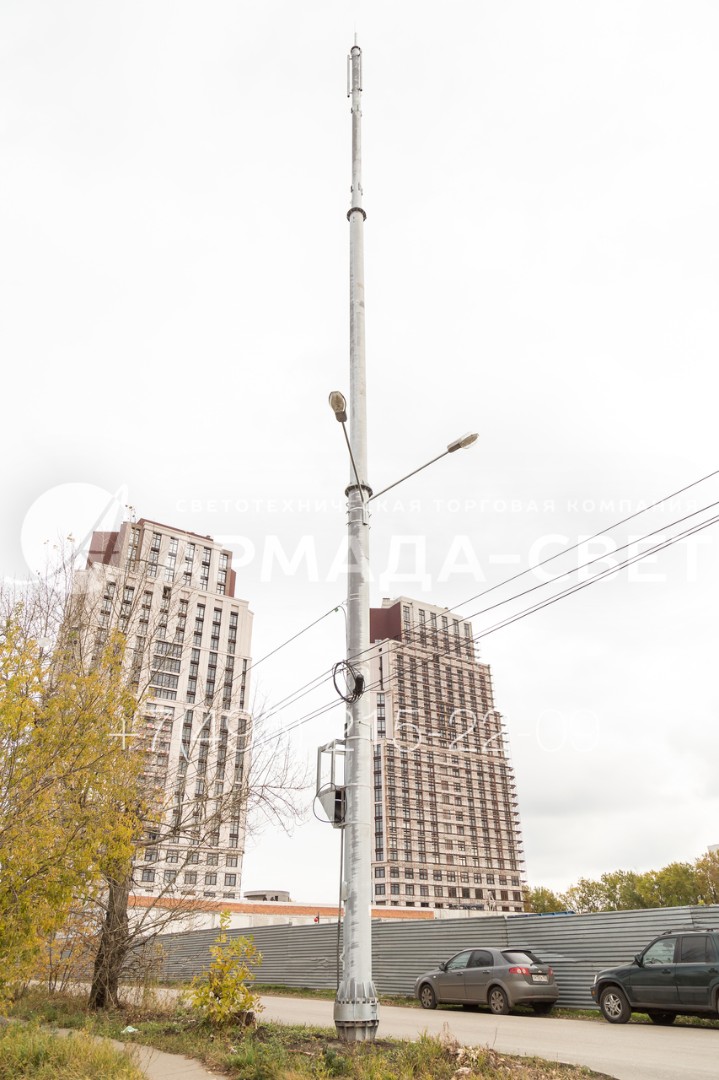

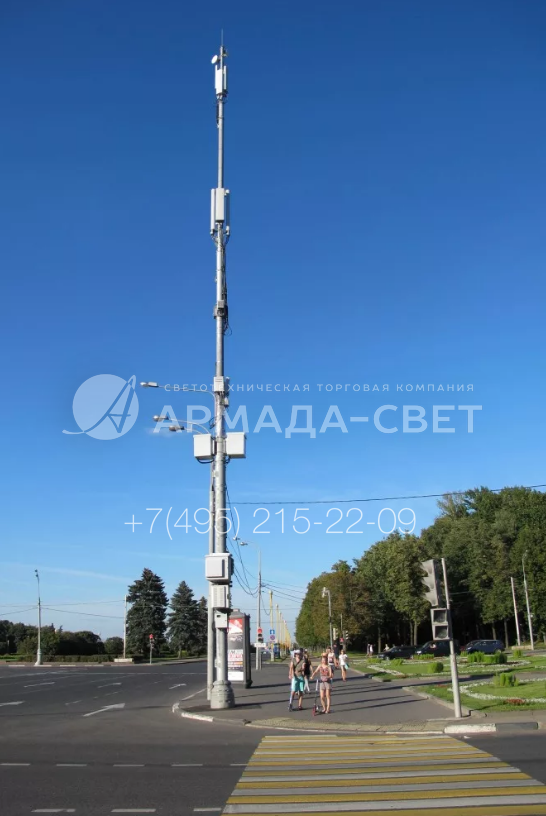

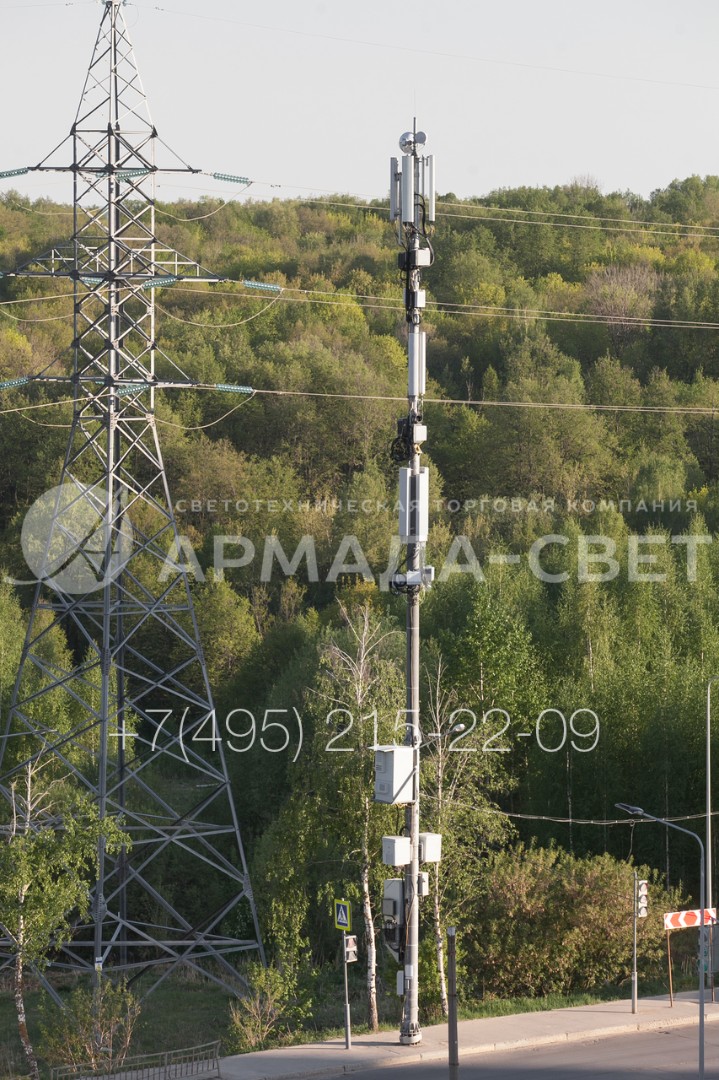

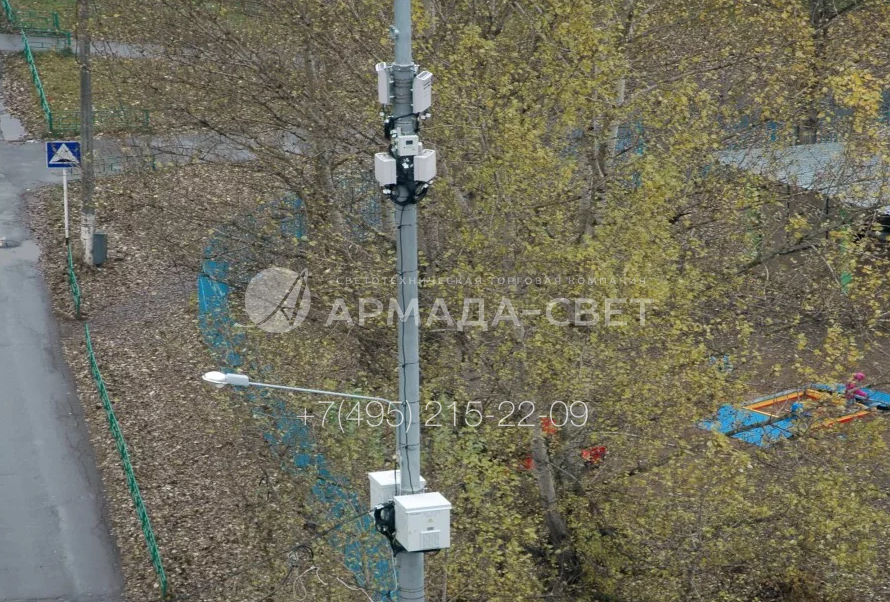

Высокомачтовые опоры телекоммуникационные (ВМТ) - опоры переменного сечения, предназначены для размещения большой антенной нагрузки, например для установки технологического оборудования нескольких операторов связи.

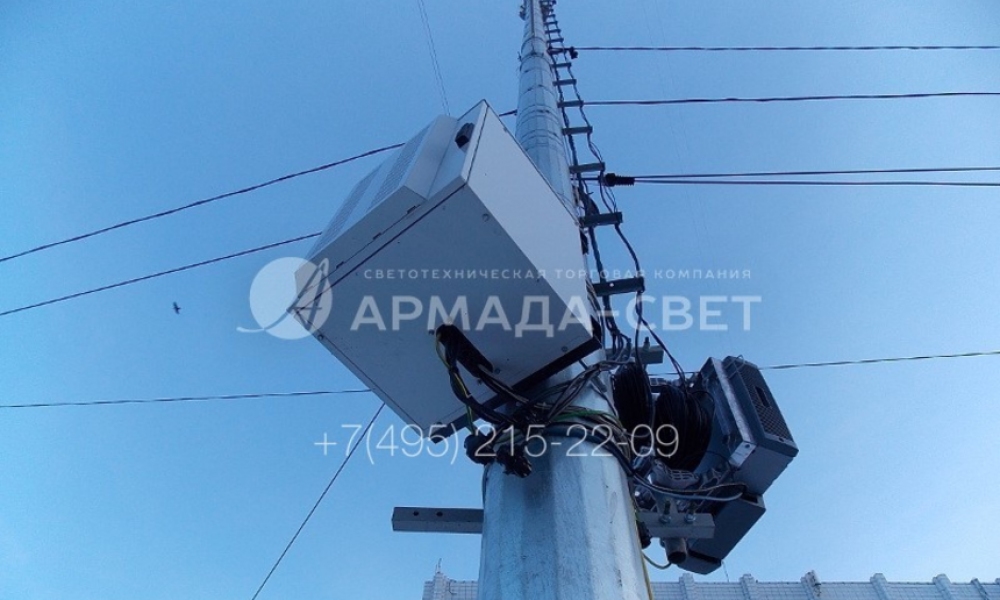

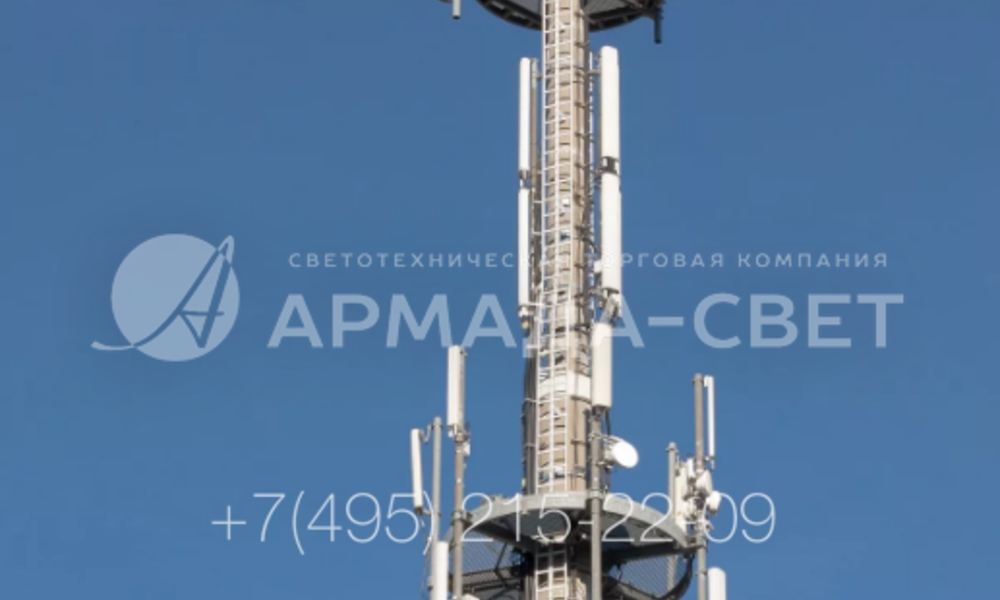

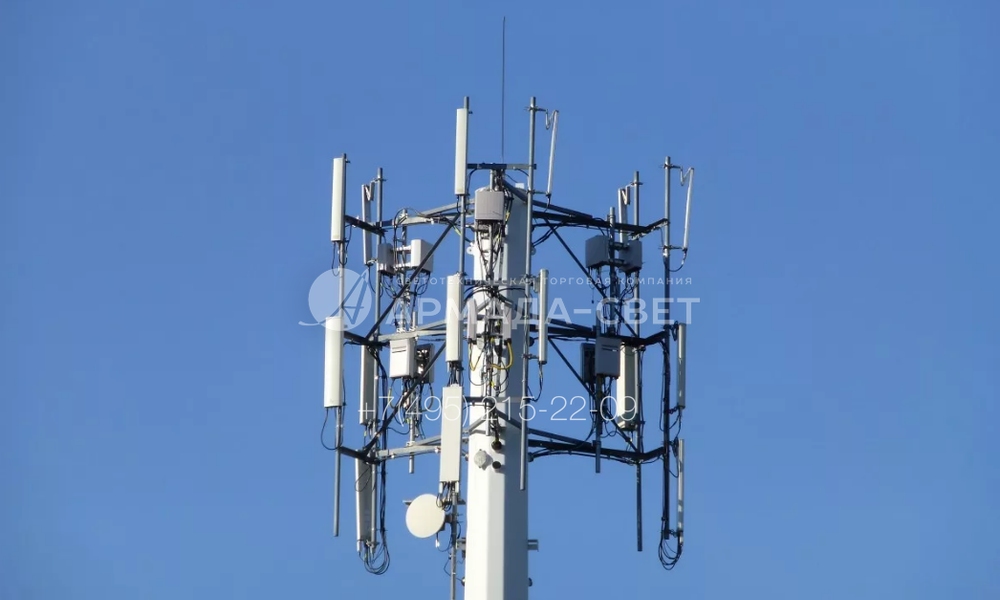

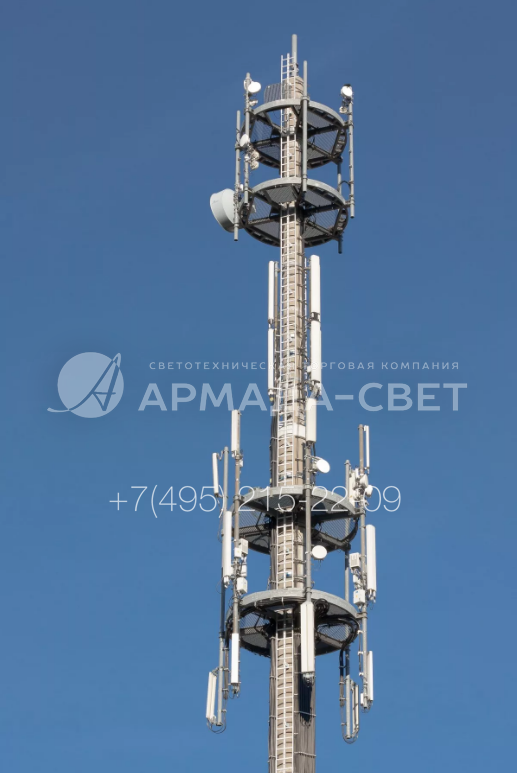

ООО "Армада-Свет" предлагает граненые опоры в качестве радиомачт и опор сотовой связи для размещения приемопередаточных панельных и радиорелейных антенн базовой станции сотовой связи. Тяжелые опоры связи оснащены лестницами с заспинным ограждением для подъема обслуживающего персонала, а так же технологическими площадками для обслуживания антенн.
Все опоры связи серии ВМТ предназначены для эксплуатации в I, II и III ветровых районах. Применение многогранных опор серии ВМТ для обеспечения связи в других климатических районах может быть предусмотрено по Техническому заданию Заказчика.

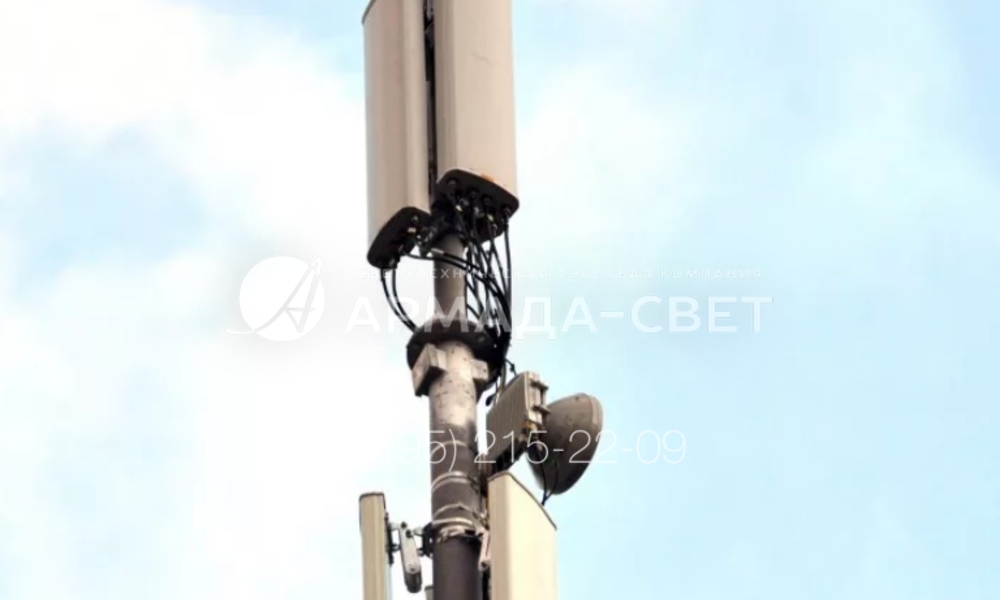

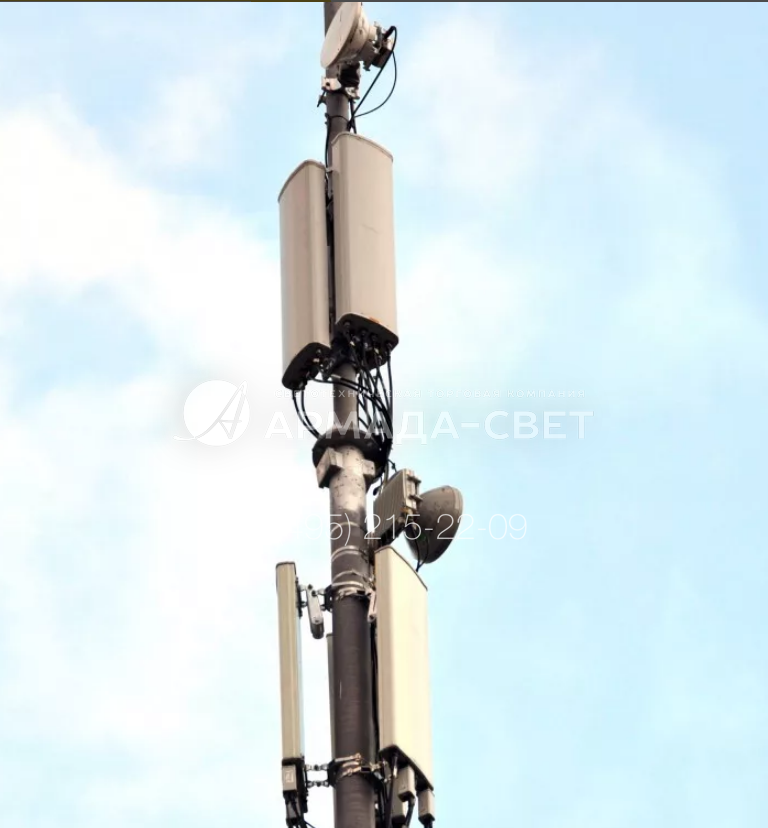

На конических опорах серии ВМТ можно размещать следующую технологическую нагрузку:
- Антенны GSM габаритами 2,5×0,3×0,189 м — 6 шт.
- Антенны DCS габаритами 1,3×0,3×0,189 м — 3 шт.
- Блоки RRU — 15 шт.
- Антенны РРС Ø 0,6м — 3 шт.
Габаритные размеры

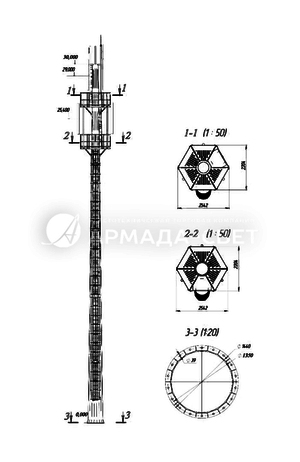

Опоры серии ВМТ - Серия 01
На башнях данной серии предусмотрено размещение следующего технологического оборудования:
| Тип оборудования | Кол-во | Размеры, мм | Масса 1 шт, кг |
|---|---|---|---|
|
На площадке – 3,50 м. от высоты опоры: | |||
|
Антенна РРС |
4 |
Ø = 600 |
30 |
|
Антенна панельная БС |
3 |
2580х262х116 |
20 |
|
Блок RRU БС |
3 |
560х447х133 |
23 |
|
На площадке – 7,00 м. от высоты опоры: | |||
|
Антенна панельная БС |
6 |
2580х262х116 |
20 |
|
Блок RRU БС |
6 |
560х447х133 |
23 |
1) Серия 01 выпускается в высотах 20 и 30 м.;
2) Линейка опор рассчитана на применение в 1-7 ветровых районах.

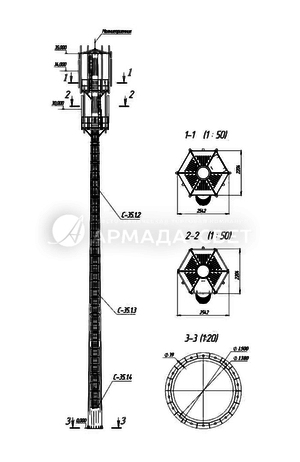

Опоры серии ВМТ - Серия 02
На башнях данной серии предусмотрено размещение следующего технологического оборудования:
| Тип оборудования | Кол-во | Размеры, мм | Масса 1 шт, кг |
|---|---|---|---|
|
На площадке - 3,50 м. от высоты опоры: | |||
|
Антенна РРС |
2 |
Ø = 600 |
30 |
|
Антенна панельная БС |
6 |
2580х262х116 |
20 |
|
Блок RRU БС |
6 |
560х447х133 |
23 |
|
На площадке - 7,00 м. от высоты опоры: | |||
|
Антенна РРС |
2 |
Ø = 600 |
30 |
|
Антенна панельная БС |
3 |
2580х262х116 |
20 |
|
Блок RRU БС |
3 |
560х447х133 |
23 |
1) Серия 02 выпускается в высотах 30 и 35 м.;
2) Линейка опор рассчитана на применение в 1-7 ветровых районах.

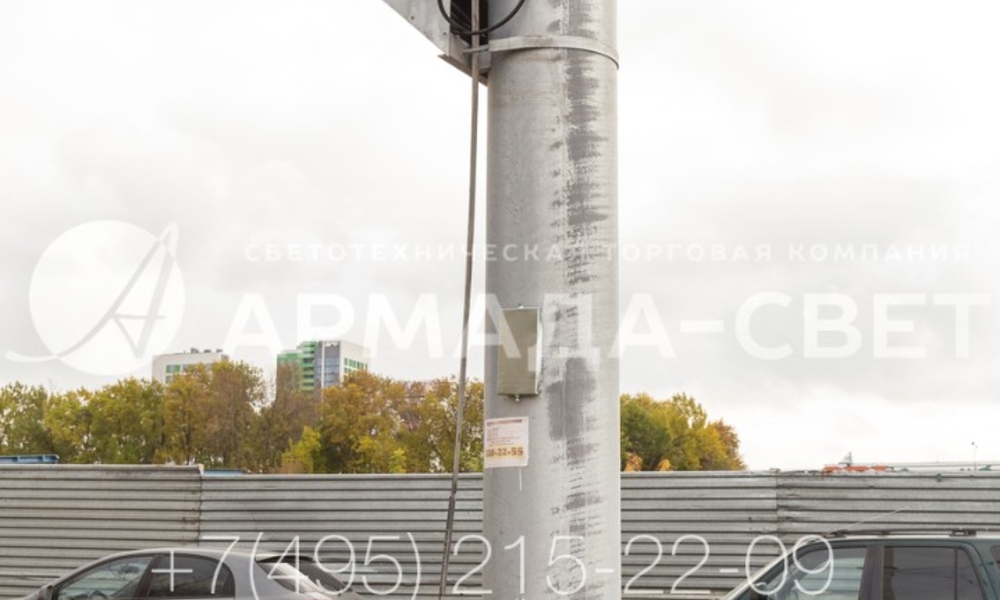

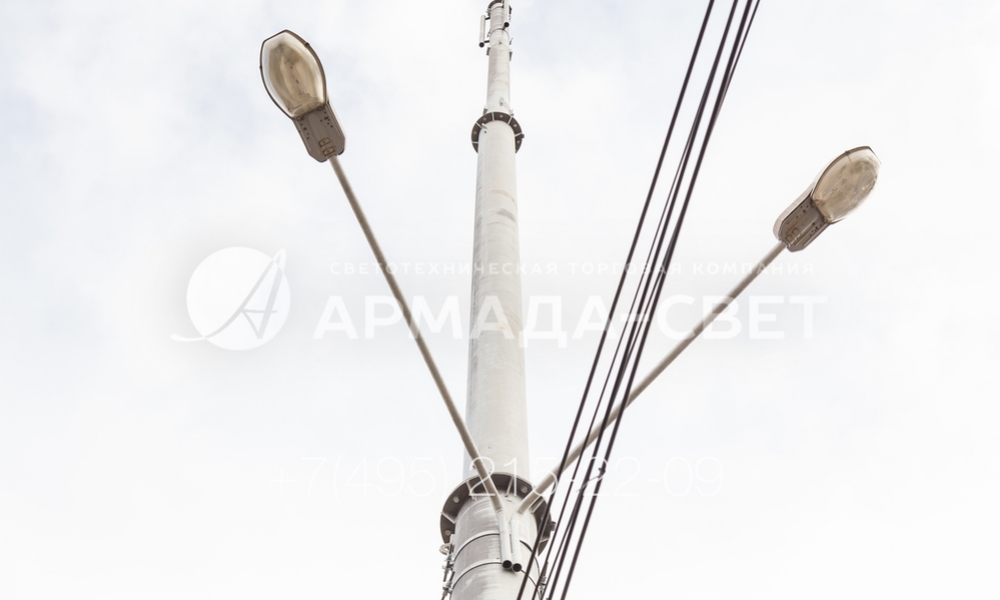

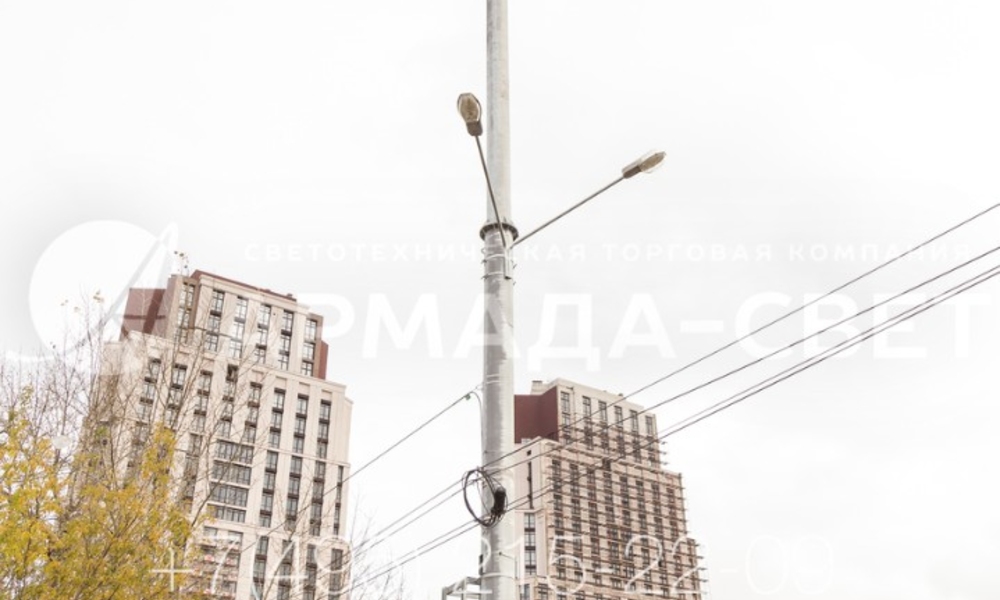

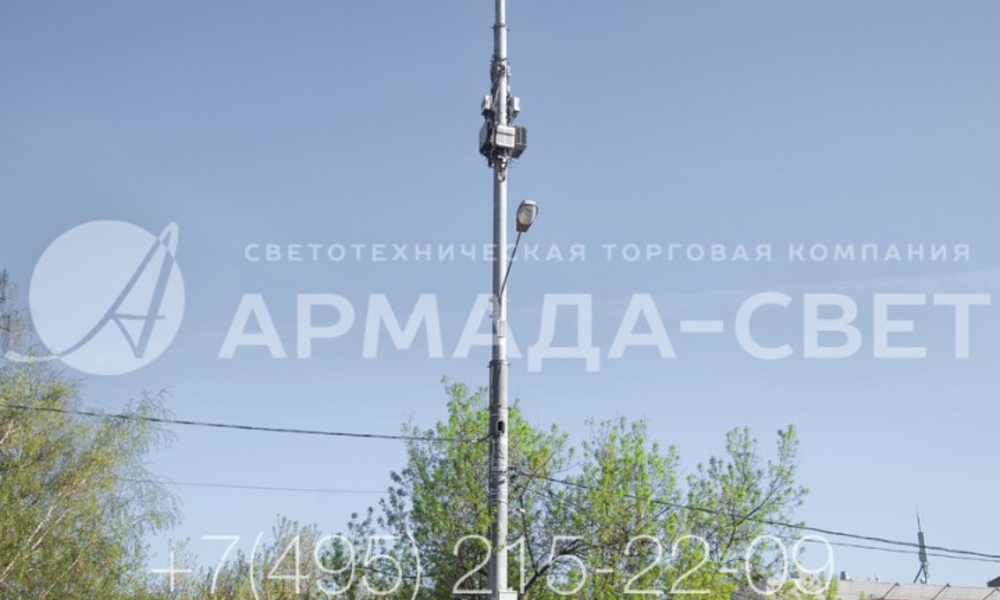

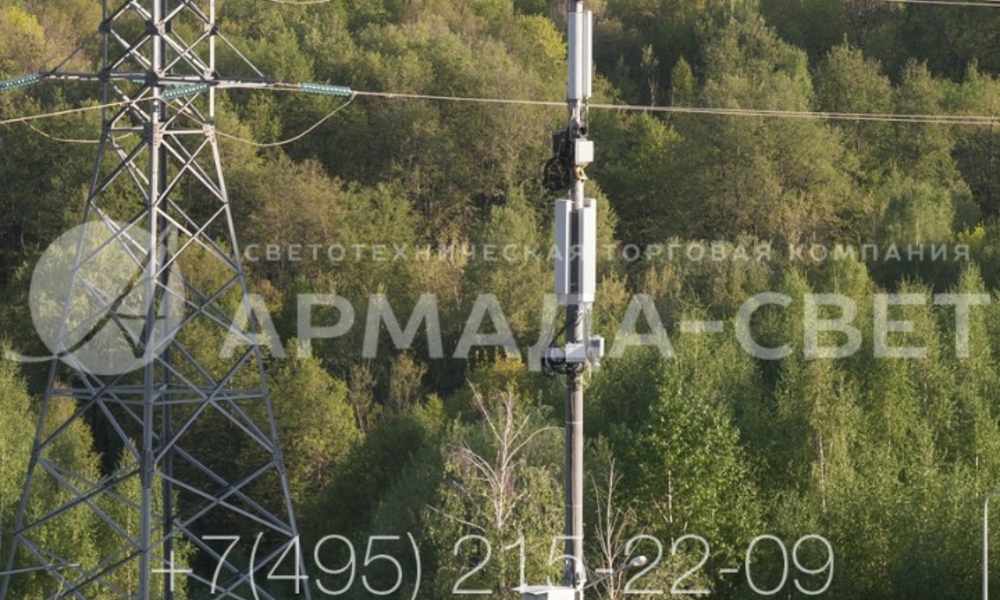

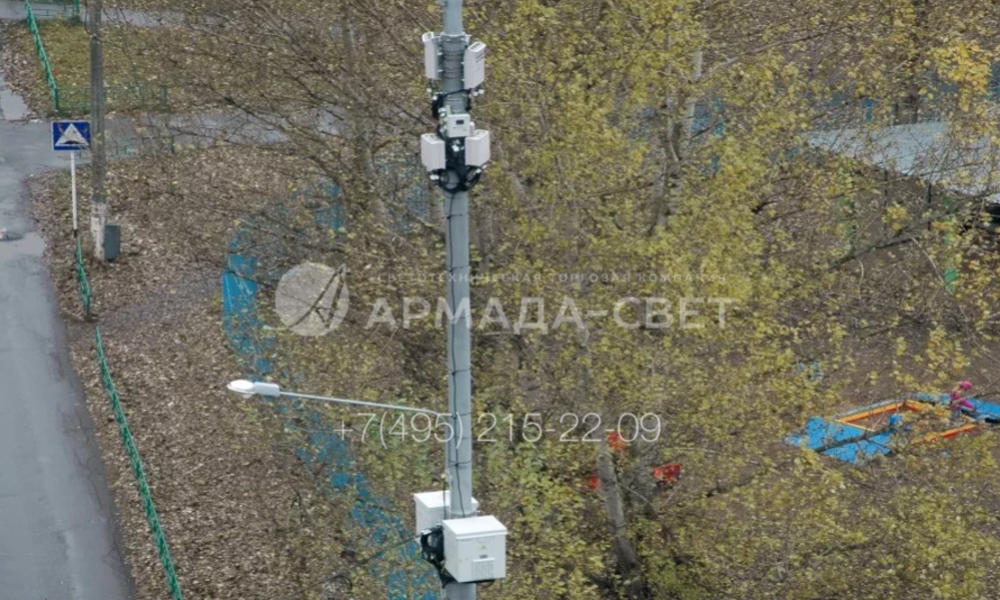

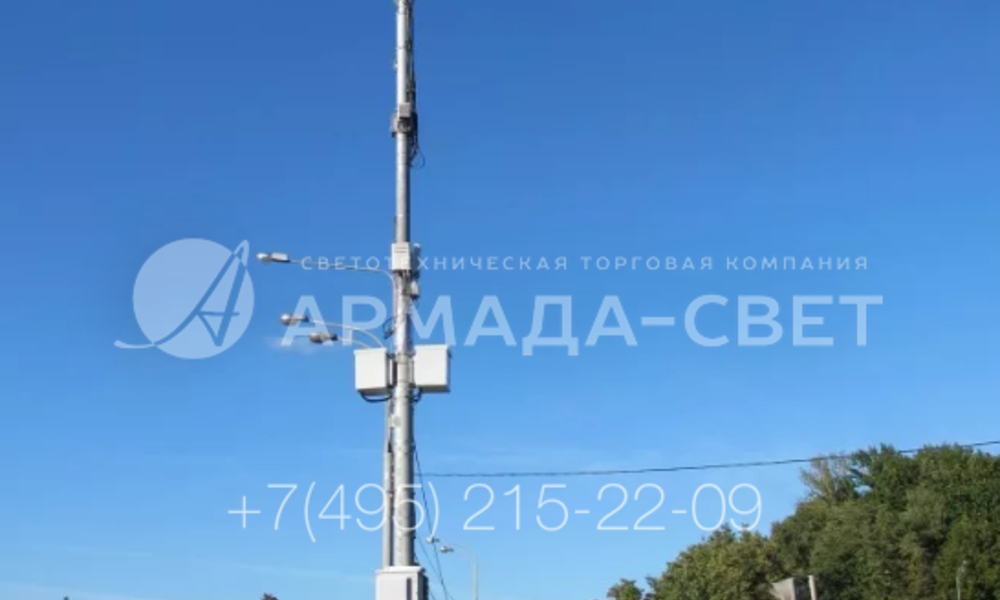

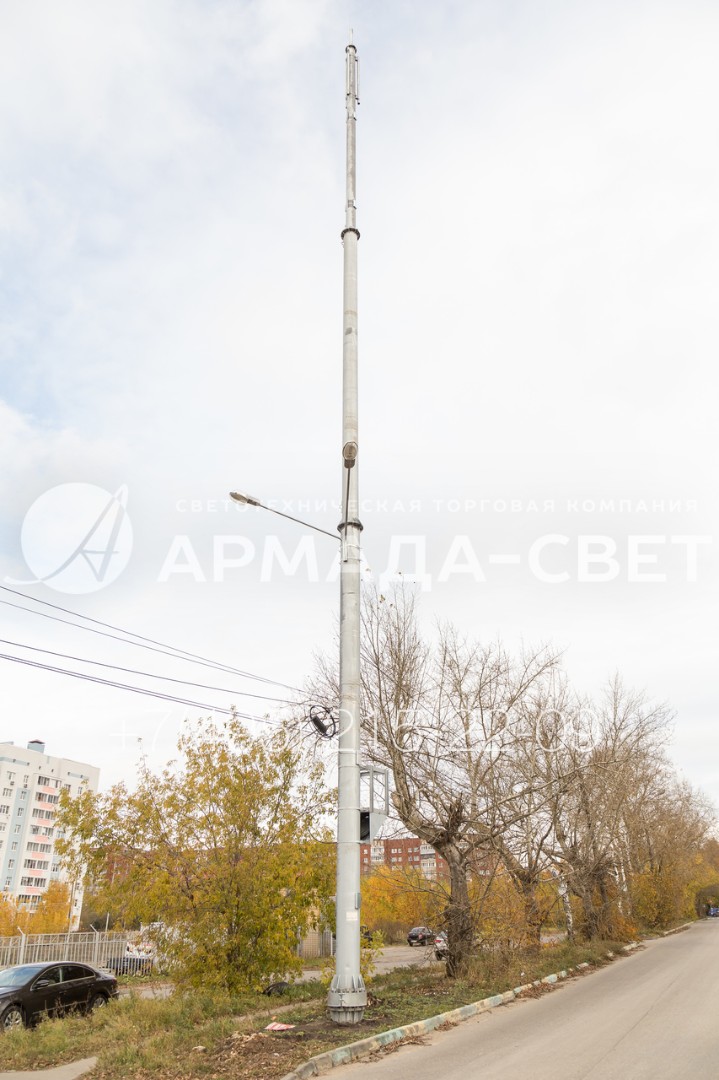

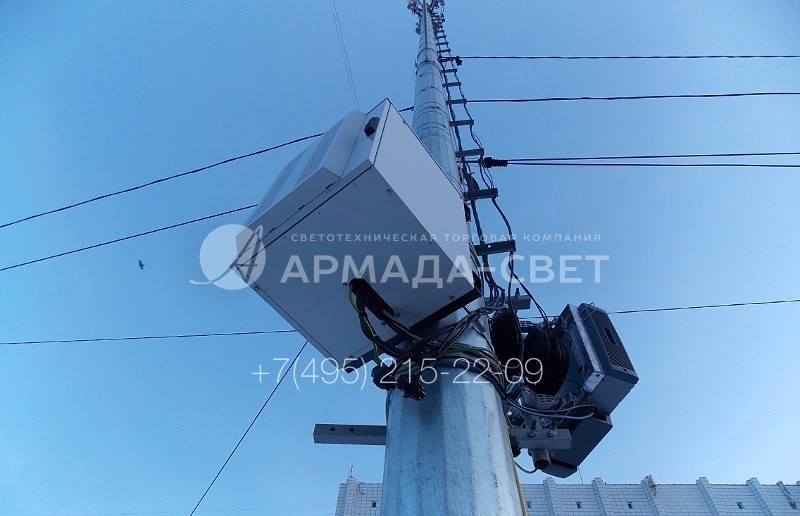

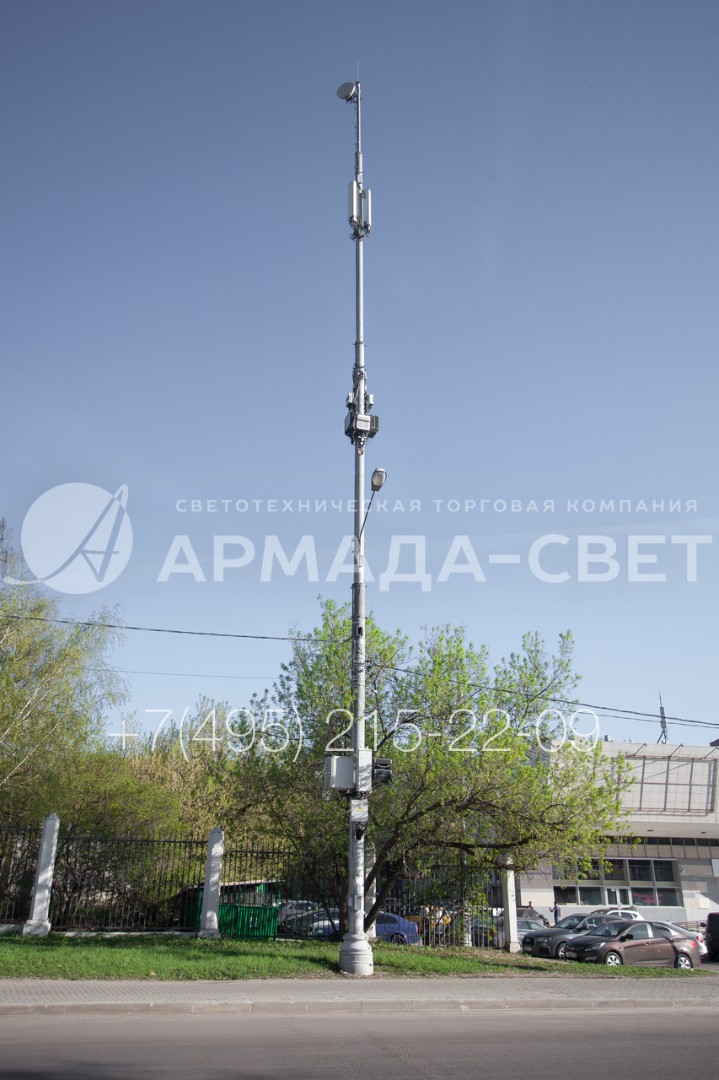

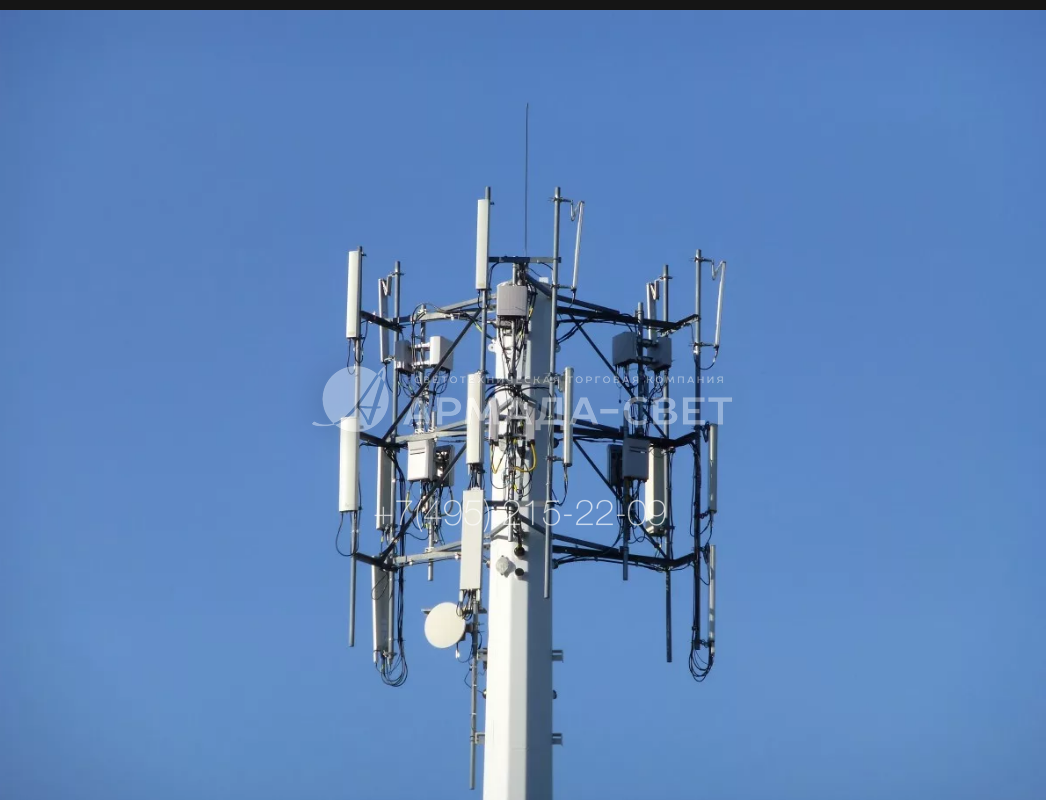

Галерея
